M变频器调试参数设置
- 格式:docx
- 大小:1012.88 KB
- 文档页数:11

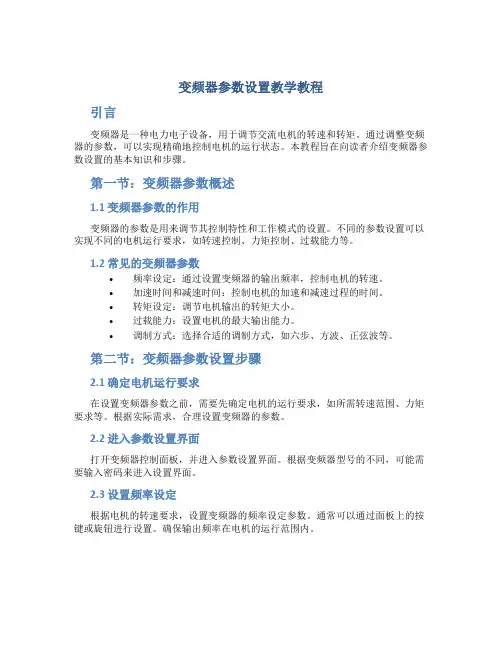

变频器参数设置操作步骤在工业自动化控制中,变频器广泛应用于电机的调速控制。
变频器可以根据需要调整电机的输出频率和电压,从而实现电机的精确控制。
为了使变频器能够正常工作,我们需要进行一系列参数设置。
本文将介绍变频器参数设置的操作步骤。
步骤一:进入参数设置模式1.确保变频器已经安装并连接到电源和电机。
2.打开变频器的控制面板,一般会有一个触摸屏或者按键。
3.进入参数设置模式,具体方法可以查看变频器的使用说明书。
步骤二:设置基本参数在参数设置模式下,我们需要设置一些基本参数,以适配电机和实际工作环境。
1. 设置电源电压和电机额定电压:根据实际情况设置变频器的输入电源电压和电机的额定电压,确保变频器输出电压与电机要求一致。
2. 设置变频器输出频率范围:根据实际需求,设置变频器输出频率的上下限,以适应不同的工作场景。
步骤三:设置闭环控制参数如果需要进行闭环控制,需要设置闭环控制参数。
1. 设置电机反馈信号类型:根据电机类型和反馈装置类型选择合适的反馈信号类型,常见的有编码器、霍尔传感器等。
2. 设置闭环控制模式:选择合适的闭环控制模式,如速度闭环、位置闭环等。
3. 设置反馈增益参数:根据实际情况调整反馈增益参数,以提供稳定的控制性能。
步骤四:设置保护参数为了保护电机和变频器,在参数设置中需要设置一些保护参数。
1. 设置过载保护参数:根据电机额定电流和实际工作情况,设置合适的过载保护参数,防止电机受损。
2. 设置过热保护参数:根据电机和变频器的额定温度,设置合适的过热保护参数,防止设备过热损坏。
3. 设置其他保护参数:根据实际需求设置其他保护参数,如短路保护、欠压保护等。
步骤五:保存设置参数在完成参数设置后,需要将设置参数保存到变频器中。
1. 确认所有参数设置无误后,找到保存按钮或菜单选项。
2. 选择保存功能,并按照变频器的提示进行保存操作。
3. 确认设置参数已经成功保存,并退出参数设置模式。
变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备,主要通过改变电机的供电频率和电压来实现。
在使用变频器时,正确的参数设置对于设备的运行效果至关重要。
以下是变频器参数设置的一些重要参数及其解释:1.主控制参数主控制参数决定了变频器的运行模式和控制方式。
常见的主控制参数包括:-控制模式:选择正确的控制模式,如速度控制、扭矩控制或位置控制等,根据实际需求进行设置。
-倍数模式:选择是否需要倍数运行,若选择了倍数运行,则会根据设定的倍数对电机的速度进行调节。
-运行频率范围:设定变频器的运行频率范围,通常为电机额定频率的±10%。
-运行频率上限:设定变频器的最大运行频率,即电机的最高转速。
2.输出参数输出参数决定了变频器的输出功率和电压等级。
常见的输出参数包括:-输出功率:设定变频器的输出功率,通常为电机的额定功率。
-输出电压:根据电机的额定电压选择合适的输出电压。
3.速度参数速度参数用于设定电机的运行速度及相关控制参数。
常见的速度参数包括:-目标速度:设定电机的运行目标速度,可以设定为固定值或通过外部输入控制。
-加速时间:设定电机从静止状态加速到目标速度所需的时间,较短的加速时间可以提高设备的响应速度。
-减速时间:设定电机从目标速度减速到静止状态所需的时间,根据实际需求进行设置。
4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。
常见的过载保护参数包括:-过载保护等级:根据电机的额定功率选择适当的过载保护等级,过载保护等级通常为电机额定功率的倍数。
-过载保护时间:设定电机在过载状态下可以持续运行的时间,超过设定的时间将自动停机以避免损坏电机。
5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。
常见的故障报警参数包括:-故障报警类型:设定故障报警的类型,如过流、过压、过载、短路等。
-故障报警动作:设定故障报警时采取的措施,如停机、降速、输出故障代码等。
变频器功能参数设置调试变频器在出厂时对功能参数都进行了初设定,但设定的功能参数不肯定都符合某项详细的使用要求。
因此,有些功能参数要依据详细要求重新设定。
这里要特殊指出的是,变频器的功能参数有几百条,重新设定的功能参数只是依据需要才进行改动,改动的只是变频器功能参数中的一小部分,大部分与某项详细应用无关的功能参数不用改动,保留出厂设定值。
如不加推断的不修改和乱修改功能参数,都会引起故障或不必要的麻烦。
变频器使用说明书中给出的功能参数,都是可以改动和重新设置的。
但在一般工程中,常常涉及到的功能参数有:操作方法、频率、最高频率、额定电压、加/减速时间、电子热过载继电器、转矩限止、电动机极数等。
(1)加减速时间的设置在生产机械的工作过程中,加速过程(或起动过程)属于从一种运行状态转换到另一种运行状态的过渡过程,在这段时间内,通常是不进行生产活动的。
因此,从提高劳动生产率的角度动身,加速时间应越短越好。
但加速时间过短,简单因“过电流”而跳闸。
所以,预置加速时间的基本原则,就是在不发生过电流的前提下,越短越好。
通常,可先将加速时间预置得长一些,观看拖动系统在起动过程中电流的大小,如起动电流较小,可渐渐缩短加速时间,直至起动电流接近上限值时为止。
影响加速时间的因素有负载的惯性大小、负载与变频器的容量是否匹配等。
有些负载对起动和制动时间并无要求,如风机和水泵,其加、减速时间可适当地预置得长一些。
与加速过程一样,在生产机械的工作过程中,减速过程(或停机过程)也属于从一种状态转换到另一种状态的非生产过程,从提高生产率的角度动身,减速时间也应越短越好。
但如上述,减速时间过短,简单“过电压”。
所以,预置减速时间的基本原则,就是在不发生过电压的前提下,越短越好。
通常,可先将减速时间预置得长一些,观看拖动系统在停机过程中直流电压的大小,如直流电压较小,可渐渐缩短减速时间,直至直流电压接近上限值时为止。
(2)转矩提升又叫转矩补偿。

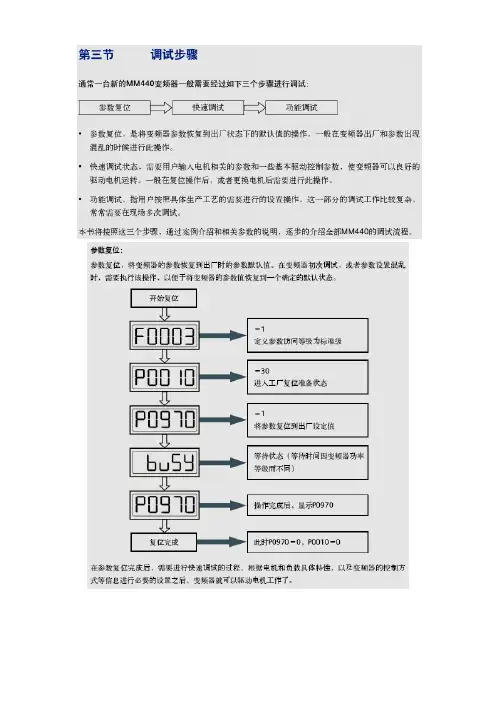

M440变频器调试参数设置
1.频率设置:
根据实际需要设置变频器的输出频率,一般默认为50Hz,可以根据设备的工作要求进行调整。
2.电机类型选择:
3.电机参数设置:
进入变频器参数设置菜单,设置与电机相关的参数,包括额定电压、额定电流、额定功率等。
这些参数对于保证电机的正常运行和性能发挥至关重要。
4.加速时间设置:
设置变频器的加速时间,即从启动到达额定频率所需的时间。
根据设备的需要进行调整,一般建议设置合理的加速时间,以避免设备的过载或过于迅速的启停。
5.减速时间设置:
设置变频器的减速时间,即从停止到达零频率所需的时间。
同样,合理的减速时间可以避免设备的过载或过于迅速的停止。
6.过载保护设置:
7.故障显示设置:
设置变频器的故障显示方式,包括报警方式、报警代码等。
这样可以便于操作人员及时发现并处理故障,保证设备的正常运行。
8.其他参数设置:
总的来说,M440变频器的参数设置需要根据具体的设备要求进行调整,以保证设备的正常运行和性能发挥。
合理的参数设置可以提高设备的稳定性和运行效率,同时保护设备免受过载和故障的损害。
变频器的参数设置
1、对于变频器参数的设置,有很多不同的设置参数,其中常用的有以下几种:
2、初始化:在变频器参数设置前,需要先进行初始化操作,将变频器中所有设置参数清除,以保证参数设置的准确性。
3、输入电压和频率:在变频器的参数设置中,需要先设置输入电压和电流的相关参数,以确保变频器的运行稳定,防止出现过载或电源损坏的情况发生。
4、转速控制:在变频器参数设置中,需要进行转速控制的设置,以设定电机的转速,保证电机的最佳运行效果。
5、增量频率设置:增量频率是指在其中一固定频率时每次变频器启动所增加的频率值,一般设置在0.2HZ~2HZ之间,可以根据实际的电机工作需求,进行具体的设置。
6、启动减速:变频器需要设置启动减速功能,以避免电机启动时出现大电流瞬间加载,导致损坏变频器。
7、坐标调整:设置变频器时,需要根据电机的实际坐标进行调整,以实现电机的最佳运行效果。
8、输出电流调整:在变频器参数设置中,需要调整输出电流,以使电机在不同工况下都能正常工作,同时保证变频器的正常运行。
9、温度控制:变频器需要进行温度控制的设置。
变频器器参数设置大全1.基本参数设置-额定电压:根据电机的额定电压选择变频器器的输入电压。
-额定功率:根据电机的额定功率选择变频器器的容量。
-额定频率:根据电机的额定频率选择变频器器的输出频率。
-开启时间:设置变频器器启动的时间,要确保电机能够顺利启动。
2.频率控制参数设置-加速时间:设置电机从静止到额定速度所需的时间。
-减速时间:设置电机从额定速度到静止所需的时间。
-加速度:设置电机加速的速率。
-减速度:设置电机减速的速率。
-最大输出频率:设置变频器器的最大输出频率,一般为电机的额定频率。
3.电流控制参数设置-额定电流:根据电机的额定电流选择变频器器的容量。
-过负荷保护:设置变频器器在电机电流超过额定电流时的保护措施,可以选择直接切断输出或者进行报警。
-过载保护:设置变频器器在电机负载超过额定负载时的保护措施,可以选择直接切断输出或者进行报警。
4.PID控制参数设置-比例系数:根据需要调整PID控制中的比例系数。
-积分时间:根据需要调整PID控制中的积分时间。
-微分时间:根据需要调整PID控制中的微分时间。
5.转矩控制参数设置-转矩增益:根据需要调整转矩控制中的增益。
-转矩限制:设置变频器器在电机转矩超过额定转矩时的保护措施,可以选择直接切断输出或者进行报警。
6.过载保护参数设置-过载时间:设置变频器器在电机过载一定时间后的保护措施,可以选择直接切断输出或者进行报警。
-过载倍数:设置变频器器在电机负载超过额定负载一定倍数后的保护措施,可以选择直接切断输出或者进行报警。
7.故障保护参数设置-震动保护:设置变频器器在电机出现较大震动时的保护措施,可以选择直接切断输出或者进行报警。
-过热保护:设置变频器器在电机温度超过一定值时的保护措施,可以选择直接切断输出或者进行报警。
-短路保护:设置变频器器在电路短路时的保护措施,可以选择直接切断输出或者进行报警。
8.通信参数设置- 通信协议:根据需要选择变频器器的通信协议,如Modbus、Profibus等。
功率因数CosΦ=P/(√3UI)=11KW/(√3×380V×21.3A)=0.781不需设置0.8911KW 21.3A 380V50HZ 2930rpm然后还要进行下列参数设置:见图11、控制端子排上的DIP1拨到ON 状态,见图2,图32、P0701[0]=2,表示接通反转/停止命令1;见图83、P0732改为52.2,以选择数字量输出2作为变频器运行与否的反馈信号,见图54、P0756[0]=2,表示模拟量1为0-20mA 输入;见图4,图55、P0771[0]=24,表示变频器实际输出频率,见图66、P0773=1000,表示变频器实际输出频率的滤波时间为1000ms ,见图67、P0775[0]=1,表示模拟量1输出取绝对值;见图118、P700[0]=2,端子排输入9、P1000[0]=2,模拟输入值另外,如果用操作面板BOP操作变频器启停和设置频率需要1、P700[0]=1,BOP设置启停2、P701[0]=0,禁止数字量输入(即5端子不起作用)3.P1000[0]=1MOP设定值为频率设定值同时需要变频器重新上电后,操作面板BOP操作变频器启停和设置频率功能可用图1 图2 图3频率设定图4复位图10启动图7故障输出图5运行图5P0756[0P0732=52.黄色字体参数为默认值,无须修改。
图4图5图6图7图8图9图8中P0701=1,的含义是:当数字输入1(5端子)和公共端(9端子)连通时,电机正转;当数字输入1(5端子)和公共端(9端子)断开时,电机停止。
图9中P0702=12,的含义是:当数字输入1(5端子)和公共端(9端子)连通时,同时当数字输入2(6端子)和公共端(9端子)也连通时,电机跟仅当数字输入1(5端子)和公共端(9端子)连通时电机的转向方向相反。
图10图11。

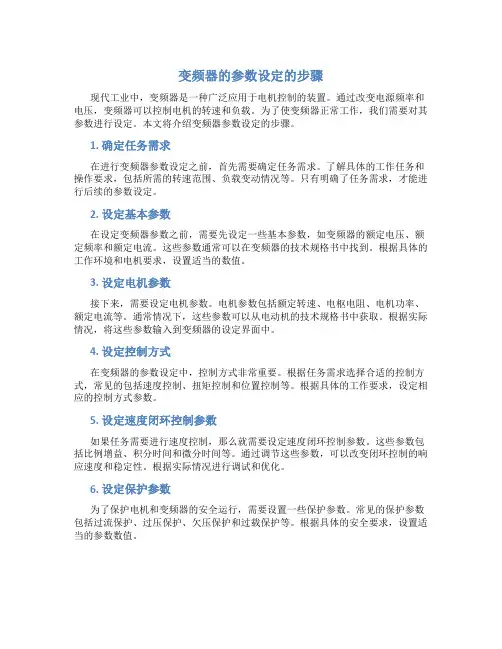

变频器的参数设定的步骤现代工业中,变频器是一种广泛应用于电机控制的装置。
通过改变电源频率和电压,变频器可以控制电机的转速和负载。
为了使变频器正常工作,我们需要对其参数进行设定。
本文将介绍变频器参数设定的步骤。
1. 确定任务需求在进行变频器参数设定之前,首先需要确定任务需求。
了解具体的工作任务和操作要求,包括所需的转速范围、负载变动情况等。
只有明确了任务需求,才能进行后续的参数设定。
2. 设定基本参数在设定变频器参数之前,需要先设定一些基本参数,如变频器的额定电压、额定频率和额定电流。
这些参数通常可以在变频器的技术规格书中找到。
根据具体的工作环境和电机要求,设置适当的数值。
3. 设定电机参数接下来,需要设定电机参数。
电机参数包括额定转速、电枢电阻、电机功率、额定电流等。
通常情况下,这些参数可以从电动机的技术规格书中获取。
根据实际情况,将这些参数输入到变频器的设定界面中。
4. 设定控制方式在变频器的参数设定中,控制方式非常重要。
根据任务需求选择合适的控制方式,常见的包括速度控制、扭矩控制和位置控制等。
根据具体的工作要求,设定相应的控制方式参数。
5. 设定速度闭环控制参数如果任务需要进行速度控制,那么就需要设定速度闭环控制参数。
这些参数包括比例增益、积分时间和微分时间等。
通过调节这些参数,可以改变闭环控制的响应速度和稳定性。
根据实际情况进行调试和优化。
6. 设定保护参数为了保护电机和变频器的安全运行,需要设置一些保护参数。
常见的保护参数包括过流保护、过压保护、欠压保护和过载保护等。
根据具体的安全要求,设置适当的参数数值。
7. 设定其他参数在完成上述步骤之后,还需要根据实际需求设定其他参数。
例如,如若需要通信功能,就需要设定通信参数;如果需要使用特殊功能,就需要设定相应的功能参数。
根据具体的应用要求,进行相应的参数设定。
8. 参数设定验证完成上述步骤之后,需要进行参数设定的验证。
通过实际工作中的测试和检查,确认参数设定是否符合要求。
怎么调试变频器的参数调试变频器的参数是一个相对复杂的过程,需要一定的电气功底和实际操作经验。
下面是一个简单的步骤介绍,希望能帮到你。
1.了解变频器的工作原理和基本参数:在开始调试之前,首先需要了解变频器的工作原理和基本参数,包括输入电源的电压和频率范围、输出电机的额定功率和电压等。
同时,还需要了解变频器的控制方式和调试方法。
2.安装变频器和接线:按照变频器的说明书和电气图纸,进行变频器的安装和接线。
确保变频器和电机之间的电气连接正确无误,同时注意接地和绝缘等安全性问题。
3.变频器的基本参数设置:连接好电源后,将变频器上的参数开关置于“运行中”或“手自动转换”位置,然后按照变频器的说明书,依次设置变频器的基本参数,包括输入输出电压、频率范围、电机类型(如三相异步电机)、过载保护设定值等。
4.根据实际工况调试变频器:根据实际工况的需求,逐步调试变频器的参数。
例如,调整输出频率范围、起动和停止时间、变频器的加减速时间等参数。
需要根据具体情况进行调试,并进行适当的测试和观察,确保变频器的运行状态符合预期。
5.检查变频器的性能和保护功能:在调试过程中,还需要检查变频器的性能和保护功能是否正常。
例如,检查变频器的输出电压和频率是否稳定、检查变频器的电流和温度是否在合理范围内等。
如有异常,需要进一步调试和排除故障。
6.调试参数的记录和保存:在调试过程中,需要记录和保存调试的参数值,以备将来的维护和调试。
可以建立一个参数表格,记录每次的调试结果和参数设置,以备需要时进行参考和对比。
需要注意的是,由于每个变频器的品牌和型号不同,调试步骤和方法可能会有所差别。
因此,在调试变频器之前,还应该仔细阅读和理解变频器的说明书和技术资料,确保按照厂家的要求进行操作。
总之,调试变频器的参数是一个需要一定经验和专业知识的过程。
如果你对电气知识和变频器的操作不太熟悉,建议向专业的电气人员寻求帮助和指导。
变频器设置参数的步骤变频器作为一种电气设备,在工业领域中被广泛应用于调节电机的转速和运行模式。
为了使变频器能够正常工作,我们需要进行一系列的设置参数。
下面将介绍变频器设置参数的步骤。
1.安装变频器首先,将变频器正确安装在合适的位置上。
确保变频器与电源、电机等设备连接良好,并按照变频器的安装手册进行正确的安装操作。
2.连接控制线路将控制线路连接到变频器的控制端子上。
控制线路通常由控制器、开关、传感器等组成,如启停信号线、转速控制信号线等。
确保控制线路的连接正确无误。
3.设置基本参数接通电源后,进入变频器的参数设置界面。
根据具体型号和要求,设置变频器的基本参数,如工作频率、额定电流、电机功率等。
这些参数需要根据实际情况进行调整。
4.设置电机参数根据所连接的电机的具体参数,进行电机参数设置。
这包括电机额定电流、转速、极数等。
根据电机的额定参数,在变频器中进行相应的设置,以确保变频器能够正常控制电机的运行。
5.设置控制模式根据具体的应用需求,选择合适的控制模式,如速度控制模式、转矩控制模式等。
在变频器的参数设置界面中,进行相应的配置,以实现所需的控制方式。
6.调整参数在设置参数后,进行参数调整。
通过监测电机的运行状态,调整参数的取值,以实现更准确的控制效果。
比如,可以根据实际情况微调电机的转速、加速度、减速度等参数,以达到更好的控制性能。
7.运行测试在完成参数设置和调整后,进行运行测试。
通过模拟实际工作环境,测试变频器的运行效果和控制性能。
观察电机的启停、转速控制、转向等方面的表现,以确认变频器的参数设置是否合理。
8.优化调整根据实际工作需求和测试结果,对参数进行优化调整。
根据不同的工作场景和需求,随时调整参数的取值,以使变频器的控制更加精确和稳定。
9.定期检查定期检查变频器的运行状态和参数设置情况。
确保变频器和电机的连接稳固可靠,参数设置准确无误。
如发现异常情况,及时进行处理和调整,以保证变频器的正常工作。
M变频器调试参数设置 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
功率因数
Cos Φ=P/(
√3 UI) = 11KW / (√
3 ×380V × =
1
不需设置
11KW
380V
2930rpm
2然后还要进行下列参数设置:见图1
1、控制端子排上的DIP1拨到ON状态,见图2,图3
2、P0701[0]=2,表示接通反转/停止命令1;见图8
3、P0732改为,以选择数字量输出2作为变频器运行与否的反馈信号,见图5
4、P0756[0]=2,表示模拟量1为0-20mA输入;见图4,图5
5、P0771[0]=24,表示变频器实际输出频率,见图6
6、P0773=1000,表示变频器实际输出频率的滤波时间为1000ms,见图6
7、P0775[0]=1,表示模拟量1输出取绝对值;见图11
8、P700[0]=2,端子排输入
9、P1000[0]=2 , 模拟输入值
另外,如果用操作面板BOP操作变频器启停和设置频率需要
1、P700[0]=1, BOP设置启停
2、P701[0]=0 , 禁止数字量输入(即5端子不起作用)
[0] =1 MOP设定值为频率设定值
同时需要变频器重新上电后,操作面板BOP操作变频器启停和设置频率功能可用
图1图2
频率设定
复位图
启动
频率输出
故障输出
运行
P0756[0]
P0771[0]
P0732=
黄色字体
参数为默
图3
图4
图5
图6
图7
图8
图9
图8中P0701=1,的含义是:当数字输入1(5端子)和公共端(9端子)连通时,电机正转;当数字输入1(5端子)和公共端(9端子)断开时,电机停止。
图9中P0702=12,的含义是:当数字输入1(5端子)和公共端(9端子)连通时,同时当数字输入2(6端子)和公共端(9端子)也连通时,电机跟仅当数字输入1(5端子)和公共端(9端子)连通时电机的转向方向相反。
图10
图11。
