变压器精选练习题16道

变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。

【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。

2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。

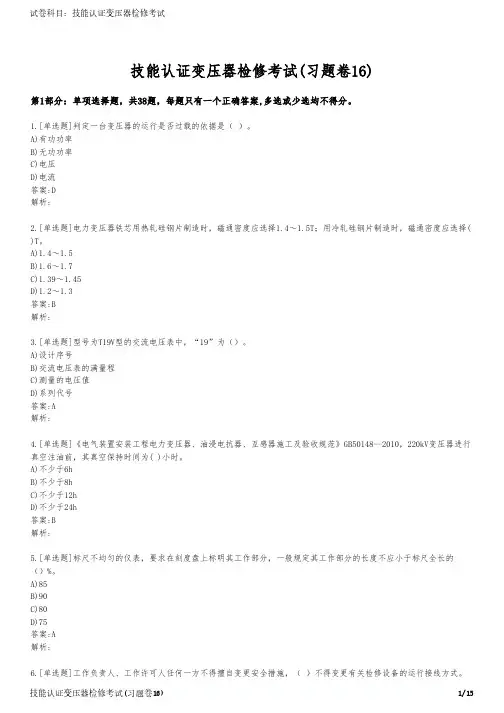

技能认证变压器检修考试(习题卷16)第1部分：单项选择题，共38题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]判定一台变压器的运行是否过载的依据是（ ）。

A)有功功率B)无功功率C)电压D)电流答案:D解析:2.[单选题]电力变压器铁芯用热轧硅钢片制造时，磁通密度应选择1.4～1.5T；用冷轧硅钢片制造时，磁通密度应选择( )T。

A)1.4～1.5B)1.6～1.7C)1.39～1.45D)1.2～1.3答案:B解析:3.[单选题]型号为T19V型的交流电压表中，“19”为（）。

A)设计序号B)交流电压表的满量程C)测量的电压值D)系列代号答案:A解析:4.[单选题]《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148--2010，220kV变压器进行真空注油前，其真空保持时间为( )小时。

A)不少于6hB)不少于8hC)不少于12hD)不少于24h答案:B解析:5.[单选题]标尺不均匀的仪表，要求在刻度盘上标明其工作部分，一般规定其工作部分的长度不应小于标尺全长的（）%。

A)85B)90C)80D)75答案:A工作中如有特殊情况需要变更时，应事先取得对方的同意。

A)工作负责人B)值班负责人C)工作许可人D)值班人员答案:D解析:7.[单选题]OY110/√3-0.0066型耦合电容器中“Y”表示的意义是( )。

A)油浸式B)干式C)气体绝缘式D)真空式答案:A解析:8.[单选题]以下哪条描述不能作为判断绝缘受潮的依据（）A)油中含气量增长B)套管密封不良，连接部位渗漏C)油泵运行时存在负压D)直流电阻有明显变化答案:D解析:9.[单选题]信息沟通管理中合理化建议类型里，事故事件管理属于（ ）A)维护检修管理B)风险体系管理C)安全监察管理D)安全综合管理答案:C解析:10.[单选题]用钳形电流表测量零序电流时，指针指向零或接近零时，说明（）。

A)三相电路不平衡，有断相B)三相电路不平衡，没有断相C)三相电路平衡，没有断相D)三相电路平衡，有断相答案:C解析:11.[单选题]根据《变压器分接开关运行维修导则》，有载调压变压器的有载调压开关在( )次变换后应将切换部分吊出检查。

高中物理变压器专项练习题含答案一、单选题1．美国使用的电吹风在120V的电压下正常工作，现将它在标准电压为220V的中国使用，则下列说法正确的是（）A．要使电吹风正常工作，所需变压器的原、副线圈匝数比应为6:11B．标准电压220V指的是交流电的有效值C．标准电压220V指的是交流电的峰值D．变压器中匝数少的线圈导线较细，匝数多的线圈导线较粗2．如图为远距离输电示意图，发电机的输出电压和输电线的电阻、理想变压器匝数均不变，且n1∶n2=n4∶n3。

当用户用电器的总电阻减小时（）A．U1∶U2=U3∶U4B．用户的电压U4增大C．用户消耗的功率等于发电机的输出功率D．输电线上损失的功率增大3．远距离输电的原理图如图所示，升压变压器的原、副线圈的匝数之比为a，降压变压器的原、副线圈的匝数之比为b，输电线的总电阻为R，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为U。

若由于用户的负载变化，使电压表V2的示数增大了∆U，则下列判断正确的是（）A．电压表的V1示数增大B．电流表A2的示数减小了U R ∆C．电流表A1的示数减小了b UR∆D．输电线损耗的功率减小了2b URR∆⎛⎫⎪⎝⎭4．图所示为一理想变压器，其中a、b、c为三个额定电压相同的灯泡，输入电压m sin100t(V)u Uπ=。

当输入电压为灯泡额定电压的8倍时，三个灯泡刚好都正常发光。

下列说法正确的是（）UA．三个灯泡的额定电压为m8B．变压器原、副线圈匝数比为9：2C．流过灯泡c的电流，每0.02s方向改变一次D．此时灯泡a和b消耗的电功率之比为2：75．互感器又称仪用变压器，是电流互感器和电压互感器的统称。

它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。

如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A．a是交流电压表，b是交流电流表B．2T的原、副线圈匝数比为100:1C．高压线路输送的电流为1AD．高压线路输送的电功率为42.210kw6．如图所示，在某一输电线路的起始端接入两个互感器，原、副线圈的匝数比分别为1000：1和1：100，已知电压表的示数为22V，电流表的示数为1A，则线路输送的电功率是（）A．220W B．22kWC．220kW D．2200kW7．我国目前既是世界上唯一用特高压输电技术进行远距离输电的国家，也是全球特高压输电线最长、核心专利最多、技术最完备的国家。

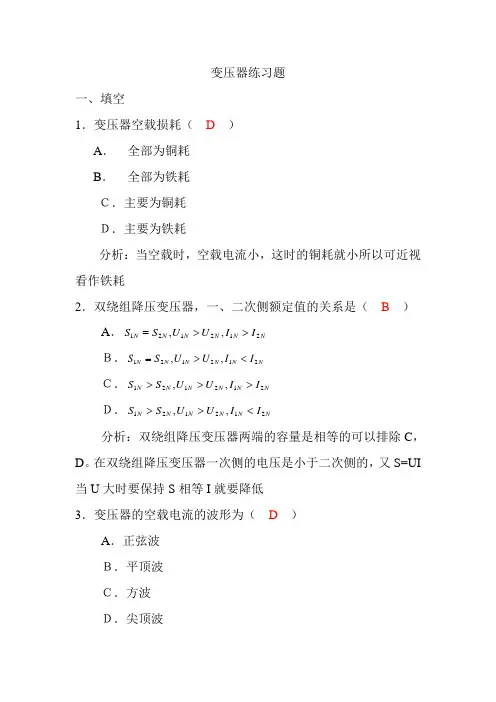

变压器练习题一、填空1．变压器空载损耗（ D ） A ． 全部为铜耗B ． 全部为铁耗Ｃ．主要为铜耗 Ｄ．主要为铁耗分析：当空载时，空载电流小，这时的铜耗就小所以可近视看作铁耗2．双绕组降压变压器，一、二次侧额定值的关系是（ B ）A ．N N N N N N I I U U S S 212121,,>>= Ｂ．N N N N N N I I U U S S 212121,,<>= Ｃ．N N N N N N I I U U S S 212121,,>>> Ｄ．N N N N N N I I U U S S 212121,,<>>分析：双绕组降压变压器两端的容量是相等的可以排除C ，D 。

在双绕组降压变压器一次侧的电压是小于二次侧的，又S=UI 当U 大时要保持S 相等I 就要降低 3．变压器的空载电流的波形为（ D ）A ．正弦波 Ｂ．平顶波 Ｃ．方波 Ｄ．尖顶波分析: 当空载电流波形为正弦波时磁通为平顶波，当磁通为正弦波时电流为尖顶波。

饱和度越高，波形的畸形越厉害 4．变压器短路损耗（ C ）A ．全部为铜耗 Ｂ．全部为铁耗 Ｃ．主要为铜耗Ｄ．主要为铁耗分析：短路时电压低，磁通就变小，铁耗也就小，所以近视看做铜耗5．如果变压器的空载电流波形为正弦波，则主磁通的波形为（ D ）A ．正弦波 Ｂ．尖顶波 Ｃ．方波 Ｄ．平顶波 二、填空6．有一台单相变压器，kVA 50=N S ，V 230/10500/21=N N U U ，二次绕组的额定电流为 217.39 A 。

分析：因为是单相变压器 所以S=UI N I 2=N S N U 2/=50000/230=217.397．变压器主磁通起 能量传递 作用，漏磁通起 漏抗压降 作用。

8．变压器运行时，当 不变损耗等于可变损耗 时效率最高。

9．三相变压器Y ，y4中的组别号4表示低压侧线电压滞后高压侧对应线电压 120 度。

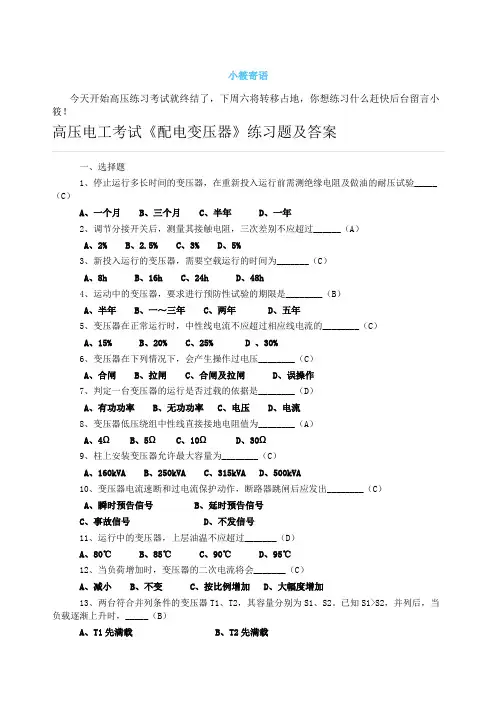

小筱寄语今天开始高压练习考试就终结了，下周六将转移占地，你想练习什么赶快后台留言小筱！高压电工考试《配电变压器》练习题及答案一、选择题1、停止运行多长时间的变压器，在重新投入运行前需测绝缘电阻及做油的耐压试验_____（C）A、一个月B、三个月C、半年D、一年2、调节分接开关后，测量其接触电阻，三次差别不应超过______（A）A、2%B、2.5%C、3%D、5%3、新投入运行的变压器，需要空载运行的时间为_______（C）A、8hB、16hC、24hD、48h4、运动中的变压器，要求进行预防性试验的期限是________（B）A、半年B、一～三年C、两年D、五年5、变压器在正常运行时，中性线电流不应超过相应线电流的________（C）A、15%B、20%C、25% D 、30%6、变压器在下列情况下，会产生操作过电压________（C）A、合闸B、拉闸C、合闸及拉闸D、误操作7、判定一台变压器的运行是否过载的依据是________（D）A、有功功率B、无功功率C、电压D、电流8、变压器低压绕组中性线直接接地电阻值为________（A）A、4ΩB、5ΩC、10ΩD、30Ω9、柱上安装变压器允许最大容量为________（C）A、160kVAB、250kVAC、315kVAD、500kVA10、变压器电流速断和过电流保护动作，断路器跳闸后应发出________（C）A、瞬时预告信号B、延时预告信号C、事故信号D、不发信号11、运行中的变压器，上层油温不应超过_______（D）A、80℃B、85℃C、90℃D、95℃12、当负荷增加时，变压器的二次电流将会_______（C）A、减小B、不变C、按比例增加D、大幅度增加13、两台符合并列条件的变压器T1、T2，其容量分别为S1、S2。

已知S1>S2，并列后，当负载逐渐上升时，_____（B）A、T1先满载B、T2先满载C、T1、T2同时满载D、无法判断14、油浸式电力变压器容量较大时装有"呼吸器",其呼吸作用的来源主要为_____（C）A.负荷电流的变化B.环境温度的变化C.外壳的膨胀与收缩D.环境空气气压的变化15、在10kV系统是运行的电力变压器,当一次线路上发生单相接地故障时,如变压器不过载,则_____。

高中物理－变压器练习题附答案一、单选题1．如图所示，理想变压器的原、副线圈匝数分别为12n n 、，定值电阻1R ，滑动变阻器2R ，图中电流表、电压表均为理想电表．在a b 、端输入电压有效值恒定的交变电流，当滑动变阻器2R 的滑片P 向下滑动时，则（ ）A ．电压表示数减小B ．电流表示数减小C ．1R 消耗的功率减小D ．电源的输出功率减小2．如图所示，理想变压器有三个线圈（一个原线圈1N 、两个副线圈2N 和3N ），其线圈匝数之比为123:::2:41N N N =，原线圈中接有效值恒定的正弦式交流电压，两副线圈电路中分别接有相同的灯泡1L 、2L ，灯泡的电阻均为一定值。

在副线圈2N 两端还接有开关S 和一阻值与灯泡阻值相同的定值电阻，则下列说法正确的是（ ）A ．1N 线圈两端的电压与3N 线圈两端的电压之比为4：1B ．1L 、2L 两个灯泡消耗的电功率之比为1：2C ．开关S 断开与闭合时2N 线圈输出的电功率之比为1：2D ．开关S 闭合时，原线圈1N 与副线圈2N ，3N 中的电流之比为4：1：23．某发电站用有效值为U 的交变电压向远处输电，输送功率为P ，输电线的总电阻为R 。

若改用5U 的交变电压输电，保持输送功率不变，则输电线上损失的电功率之比为（ ） A ．25∶1B ．20∶1C ．10∶1D ．5∶14．如图，变压器的输入端接入12202(V)u t π=的交流电，开关S 接1，当滑动变阻器接入电路的阻值为20Ω时，此时电压表的读数为102V 。

变压器为理想变压器，二极管正向电阻不计，所有电表均为理想电表，下列说法正确的是（ ）A ．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大B ．若只将S 从1拨到2，电流表示数变大C ．S 接1时，原、副线圈中接入电路的匝数之比为11：1D ．1min 内滑动变阻器产生的热量为400J5．如图所示，有一理想变压器，原、副线圈的匝数比为n ∶1，原线圈接正弦交流电，电压为u ＝U 0cos 100πt （V ），副线圈接有一个交流电流表和一个电动机。

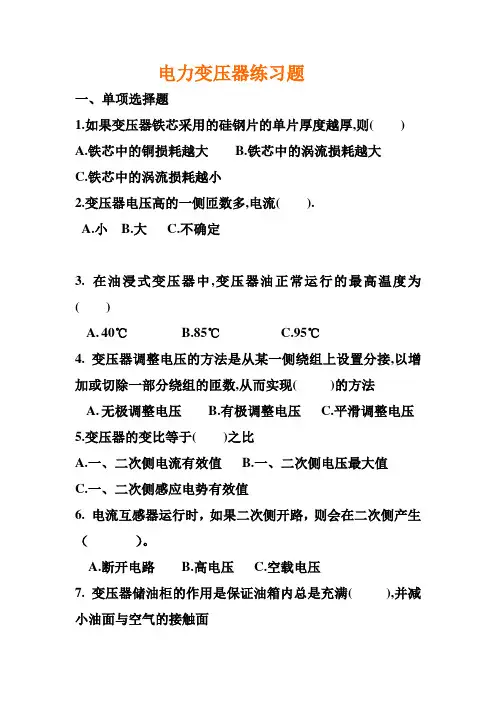

电力变压器练习题一、单项选择题1.如果变压器铁芯采用的硅钢片的单片厚度越厚,则( )A.铁芯中的铜损耗越大B.铁芯中的涡流损耗越大C.铁芯中的涡流损耗越小2.变压器电压高的一侧匝数多,电流( ).A.小B.大C.不确定3. 在油浸式变压器中,变压器油正常运行的最高温度为( )A.40℃B.85℃C.95℃4. 变压器调整电压的方法是从某一侧绕组上设置分接,以增加或切除一部分绕组的匝数,从而实现( )的方法A.无极调整电压B.有极调整电压C.平滑调整电压5.变压器的变比等于( )之比A.一、二次侧电流有效值B.一、二次侧电压最大值C.一、二次侧感应电势有效值6. 电流互感器运行时，如果二次侧开路，则会在二次侧产生（）。

A.断开电路B.高电压C.空载电压7. 变压器储油柜的作用是保证油箱内总是充满( ),并减小油面与空气的接触面A.水B.油C.风8. 变压器铭牌上的额定容量是指( )。

A. 有功功率B. 无功功率 C . 视在功率9.变压器二次侧带负载下的调压称为（）。

A.无励磁调压B.有载调压C.无载调压10.变压器的铁芯是变压器的（）部分。

A.磁路B.电路C.线圈11.变压器一次绕组加额定电压，二次带负载运行，二次电压大小将随（）和负载功率因数的改变而改变。

A.空载损耗B.励磁阻抗大小C.负载电流大小12.电力变压器按冷却介质分为（）和油浸式两种。

A.风冷式B.自冷式C.干式13.变压器的额定电流是指变压器绕组线端的（）。

A.额定最大电流B.额定相电流C.额定线电流14.单相变压器的额定电流等于变压器额定容量除以（）。

A.额定电压B.最大工作电压C.最小工作电压15.变压器按用途可分为电力变压器，特种变压器和（）。

A.干式变压器B.自耦变压器C.仪用互感器二、判断题（正确的画√;错误的画×）1.电流互感器的铁芯应该可靠接地--------( )2.在双卷变压器的两个绕组中,输出电能的一侧叫做二次侧绕组------------------------------------------------------------------( ) 3.电压互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联-------------------------------( )5. 电流互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联----------------------------------( )6.在单相变压器两绕组中与电源连接的一侧叫做一次绕组。

变压器与电动机单选题100道及答案1. 变压器的基本工作原理是（）A. 电磁感应B. 电流的磁效应C. 通电导体在磁场中受力D. 电磁继电器原理答案：A2. 变压器的铁芯通常采用（）A. 整块铸钢B. 整块铸铁C. 硅钢片D. 铜片答案：C3. 变压器中，改变输出电压的是（）A. 一次绕组匝数B. 二次绕组匝数C. 铁芯面积D. 负载大小答案：B4. 一台变压器，一次绕组匝数为2200 匝，二次绕组匝数为110 匝，若输入电压为220V，则输出电压为（）A. 11VB. 22VC. 110VD. 220V答案：A5. 变压器的空载电流很小，一般占额定电流的（）A. 1% - 10%B. 10% - 20%C. 20% - 30%D. 30% - 40%答案：A6. 变压器的效率在（）时最高。

A. 空载B. 半载C. 满载D. 过载答案：C7. 三相变压器的连接组别主要取决于（）A. 一次绕组和二次绕组的连接方式B. 铁芯的结构C. 负载的大小D. 电源的频率答案：A8. 自耦变压器不能作为（）使用。

A. 升压变压器B. 降压变压器C. 安全隔离变压器D. 调压变压器答案：C9. 电力变压器的主要作用是（）A. 改变电压，传输电能B. 改变电流，传输电能C. 改变功率，传输电能D. 改变频率，传输电能答案：A10. 变压器的短路损耗主要是（）损耗。

A. 铁芯B. 绕组C. 绝缘D. 磁路答案：B11. 电动机是将（）能转换为机械能的设备。

A. 电B. 热C. 化学D. 光答案：A12. 三相异步电动机的旋转磁场转速与（）有关。

A. 电源电压B. 电源频率C. 磁极对数D. 以上都是答案：D13. 一台三相异步电动机，磁极对数为2，电源频率为50Hz，其同步转速为（）A. 750r/minB. 1000r/minC. 1500r/minD. 3000r/min答案：C14. 三相异步电动机的启动电流一般为额定电流的（）A. 1 - 2 倍B. 2 - 5 倍C. 5 - 7 倍D. 7 - 10 倍答案：C15. 三相异步电动机的调速方法不包括（）A. 变极调速B. 变频调速C. 变转差率调速D. 变电源电压调速答案：D16. 异步电动机的转差率s = 0 时，电动机处于（）状态。

变压器设备基础知识题库100道(含答案)一、变压器的基本概念1. 变压器是一种（）的电气设备。

A. 变换电压B. 变换电流C. 变换阻抗D. 变换功率答案：A2. 变压器的主要功能是（）。

A. 升高电压B. 降低电压C. 变换电压、电流和阻抗D. 分配电能答案：C3. 变压器的铁芯通常采用（）材料。

A. 铜B. 铝C. 铁D. 硅钢片答案：D4. 变压器的绕组一般用（）材料制成。

A. 铜B. 铝C. 铁D. 绝缘材料答案：A（或B，实际中铜和铝都有应用）5. 变压器的冷却方式有多种，其中油浸自冷式变压器是利用（）进行冷却。

A. 空气自然对流B. 变压器油的自然对流C. 风扇强制冷却D. 水冷答案：B二、变压器的工作原理6. 变压器的工作原理是基于（）。

A. 电磁感应原理B. 电流的磁效应C. 欧姆定律D. 基尔霍夫定律答案：A7. 在变压器中，一次绕组的匝数为N1，二次绕组的匝数为N2，当N1>N2 时，变压器是（）。

A. 升压变压器B. 降压变压器C. 隔离变压器D. 自耦变压器答案：B8. 变压器的变比等于（）。

A. 一次绕组匝数与二次绕组匝数之比B. 二次绕组匝数与一次绕组匝数之比C. 一次绕组电流与二次绕组电流之比D. 二次绕组电流与一次绕组电流之比答案：A9. 变压器在空载运行时，一次绕组中的电流主要是（）。

A. 有功电流B. 无功电流C. 负载电流D. 短路电流答案：B10. 变压器在负载运行时，二次绕组中的电流产生的磁通势与一次绕组中的电流产生的磁通势（）。

A. 方向相同B. 方向相反C. 大小相等D. 相互独立答案：B三、变压器的结构11. 变压器的铁芯由（）和铁轭两部分组成。

A. 绕组B. 线圈C. 铁心柱D. 绝缘材料答案：C12. 变压器的绕组分为（）和二次绕组。

A. 一次绕组B. 高压绕组C. 低压绕组D. 励磁绕组答案：A13. 油浸式变压器的油箱内充满了（）。

A. 空气B. 变压器油C. 氮气D. 六氟化硫答案：B14. 变压器的分接开关用于改变（）。

高中物理 变压器专项练习题含答案一、单选题1．某发电站用有效值为U 的交变电压向远处输电，输送功率为P ，输电线的总电阻为R 。

若改用5U 的交变电压输电，保持输送功率不变，则输电线上损失的电功率之比为（ ）A ．25∶1B ．20∶1C ．10∶1D ．5∶1 2．一含有理想变压器的电路如图所示，图中电阻12R R 、和3R 的阻值分别为121ΩΩ、和4Ω，A 为理想交流电流表，u 为正弦交流电压源，输出电压的有效值恒定。

当开关S 断开时，电流表的示数为I ；当开关S 闭合时，电流表的示数为4I 。

该变压器原、副线圈匝数比为（ ）A ．7B ．6C ．5D ．4 3．如图，导线AB 可在置于匀强磁场中的不计电阻的金属框架上滑动，则下列判断正确的是（ ）A ．AB 向左匀加速运动时，电流表中电流均匀增大B ．AB 向左减速运动时，电流表中有电流方向由a b →C ．AB 向左匀速运动时，电流表中有恒定不为零的电流D ．AB 向右加速运动时，电流表中有电流方向由b a →4．如图所示，理想自耦变压器输入端接入正弦交流电2202sin100π(V)u t =，输出端可以通过调节触头1K 的位置来改变输出端匝数，同时在输出端并联一个指示灯L ，输出电路中接入滑动变阻器R ，调节2K 的位置可以改变R 的阻值，两电表均为理想交流电表，以下说法正确的是（ ）A．指示灯L常亮且通过指示灯的电流方向每秒钟改变50次B．不论开关S状态如何，电压表示数为2202VC．闭合开关S，仅向下滑动1K，输入功率变小D．闭合开关S，仅向下滑动2K，电表示数不变5．如图甲所示理想变压器线圈均匀密绕，原线圈接220V交流电，标称为“220V，40W”的灯泡的一端与副线圈底端连接，另一端通过滑片P与副线圈连接。

从副线圈底端开始缓慢向上移动滑片P，直至灯泡两端电压为220V，测得灯泡两端电压U L随时间t的变化是一条过原点O的直线，如图乙所示。

电机与变压器练习题含答案一、单选题（共50题，每题1分，共50分）1、一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

A、高压绕组为Y形接法B、低压绕组为△形接法C、高压绕组为△形接法D、低压绕组为Y形接法正确答案：A2、升压变压器的变比为（）。

A、KB、K=1C、K>1正确答案：A3、下列（）用电设备最可能采用的是三相异步电动机为动力的。

A、电梯B、电动汽车C、电风扇D、洗衣机正确答案：B4、我国电源的额定频率为（）。

A、70B、50C、60D、40正确答案：B5、铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C6、从变压器原端到副端的能量是通过（）传递的。

A、副端漏磁通B、原端漏磁通C、铁心D、主磁通正确答案：D7、三相异步电动机的机械特性曲线是（）。

A、电磁转矩与转差率（或转速）之间的函数关系B、电磁转矩与功率因数之间的函数关系C、电磁转矩与定子电流之间的函数关系D、效率与转差率（或转速）之间的函数关系正确答案：A8、变压器一次、二次绕组的电流与其匝数的关系是（）。

A、成正比B、不确定C、成反比D、无关正确答案：C9、三相异步电动机具有的特点不包括（）。

A、调速性能好B、使用维护方便C、结构简单D、价格低廉正确答案：A10、直流伺服电动机的结构原理与一般（）基本相同。

A、同步电动机B、异步电动机C、直流电动机D、直流发电机正确答案：C11、下列不能实现直流电机反转的方法是（）A、改变旋转磁场方向B、改变励磁电流极性C、改变电枢电流极性正确答案：A12、型号为Y200L一8的三相异步电动机磁极对数是（）。

A、4B、3C、8D、2正确答案：A13、三相异步电动机空载运行时定子电路的功率因数很低，只有（）。

A、0.05B、0.02C、0.5D、0.2正确答案：D14、三相异步电动机的额定频率是指（）。

A、不确定B、电动机电源频率C、同步转速D、转子转速正确答案：B15、并联运行就是将两台或多台变压器的一次侧和（）分别接于公共的母线上，同时向负载供电。

1、如图 ,当滑动变阻器滑动触头 p 逐渐向上移动时 ,接在理想变压器两端的四个理想电表示数 ( )A． V1 不变、V2 不变、 A1 变大、 A2 变大B． V1 不变、V2 不变、 A1 变小、 A2 变小C． V1 变大、V2 变大、 A1 变小、 A2 变小D． V1 变小、V2 变小、 A1 变大、 A2 变大2、如图所示，理想变压器原、副线圈的匝数比为 10： 1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，则 ( )A．电压表的示数为B．在滑动变阻器触头 P 向上移动的过程中，电流表 A2 的示数变小C．在滑动变阻器触头 P 向上移动的过程中，电流表 A1 的示数变大D．在滑动变阻器触头 P 向上移动的过程中，理想变压器的输入功率变小3、某变压器原、副线圈匝数比为55 ∶ 9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。

下列判断正确的是 ( )A．输出电压的最大值为 36VB．原、副线圈中电流之比为55 ∶ 9C．变压器输入、输出功率之比为55 ∶ 9D．交流电源有效值为 220V，频率为 50Hz4、如图所示，理想变压器副线圈通过导线接两个相同的灯泡 L1 和 L2。

导线的等效电阻为 R。

现将原来断开的开关 S 闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是 ( )A．副线圈两端的电压不变B．通过灯泡L1 的电流增大C．原线圈中的电流减小D．变压器的输入功率减小5、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为 100V 的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表 A 和灯泡 L，滑动变阻器的电阻值范围时 0－100 Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为 2:1，交流电源的电压为 U0＝ 440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表 A 的示数为 1.2A，则 ( )A.灯泡的额定功率为 40WB. 灯泡的额定电流为 2.4AC.滑动变阻器上部分接入的电阻值为50ΩD. 滑动变阻器消耗的电功率为 240W6 、如图 7，有一理想变压器，原副线圈的匝数比为 n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。

专题四变压器一、理想变压器各物理量变化的决定因素(1)输入电压U1决定输出电压U2：这是因为输出电压U2= U1，当U1不变时，不论负载电阻R变化与否,U2不会改变。

不会改变。

(2)输出电流I2决定输入电流I1：在输入电压U1一定的情况下，输出电压U2也被完全确定。

当负载电阻R增大时，I2减小，则I1相应减小；当负载电阻R减小时，I2增大，则I1相应增大。

在使用变压器时，不能使变压器次级短路。

增大。

在使用变压器时，不能使变压器次级短路。

(3)输出功率P2决定输入功率P1:理想变压器的输入功率与输出功率相等，即P2=P1。

在输入电压U1一定的情况下，当负载电阻R增大时，I2减小，则变压器输出功率P2=I2U2减小，输入功率P1也将相应减小；当负载电阻R减小时，I2增大，变压器的输出功率P2=I2U2增大，也将增大。

则输入功率P1也将增大。

1、一理想变压器原、一理想变压器原、副线圈的匝数比为副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，为滑动变阻器的触头。

下列说法正确的是（ ）副线圈所接电路如图乙所示，P为滑动变阻器的触头。

下列说法正确的是（A.副线圈输出电压的频率为50 Hz B.副线圈输出电压的有效值为31 V C.P向右移动时，原、副线圈的电流比减小向右移动时，原、副线圈的电流比减小D.P向右移动时，变压器的输出功率增加向右移动时，变压器的输出功率增加2、一理想变压器原、原线圈与正弦交变电源连接，输入电压输入电压副线圈匝数比n1:n2=11:5。

原线圈与正弦交变电源连接，一理想变压器原、副线圈匝数比u如图所示。

副线圈仅接入一个10 W的电阻。

则( ) A.流过电阻的电流是20 A B.与电阻并联的电压表的示数是100 V C.经过1分钟电阻发出的热量是6×103 J D.变压器的输入功率是1×103 W 3．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 接正弦交流电源，电压表A．下列判断中正确的是（．下列判断中正确的是（ ）A．初级线圈和次级线圈的匝数比为2∶1 B．初级线圈和次级线圈的匝数比为5∶1 C．电流表A2的示数为1.0 A D．电流表A2的示数为0.4 A 4．某理想变压器原、副线圈的匝数比为55∶9，原线圈所接电源电压按图5所示规律，则下列判断正确的是（ ）变化，副线圈接有一灯泡，此时灯泡消耗的功率为40 W，则下列判断正确的是（V A．副线圈两端输出的电压为362 2 V B．原线圈中电流表的示数约为0.18 A C．变压器的输入、输出功率之比为55∶9 D．原线圈两端电压的瞬时值表达式为u＝220sin100πt（V）5．在如图6所示的(a)(b)两电路中，当a 、b 端与e 、f 两端分别加上220 V 的交流电压时，测得c 、d 间与g 、h 间的电压均为110 V ，若分别在c 、d 和g 、h 两端加上110 V 的交流电压，则a 、b 间与e 、f 间的电压分别为（间的电压分别为（ ）A ．220 V ,220 V B ．220 V ,110 V C ．110 V ,110 V D ．220 V ,0 V 6．如图8所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．是闭合的． V 1和V 2为理想电压表，读数分别为U 1和U 2； A 1、A 2和A 3为理想电流表，读数分别为I 1、I 2和I 3，现断开S ，U 1数值不变，下列推断中正确的是（的是（ ）A ．U 2变小、I 3变小变小 B ．U 2不变、I 3变大变大 C ．I 1变小、I 2变小变小D ．I 1变大、I 2变大变大7、（2007年高考山东理综⒙）年高考山东理综⒙）某变压器原、某变压器原、某变压器原、副线圈匝数比为副线圈匝数比为55︰9，原线圈所接电源电压按图示规律变化，副线圈接有负载。

高中物理：变压器练习题及答案一、单选题1．如图所示为一小型电风扇的电路简图，理想变压器的原、副线圈匝数比为n ，原线圈接电压为U 的交流电源，输出端接有一电阻为r 的灯泡L 和风扇电动机D ，电动机线圈电阻也为r 。

接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I 。

则（ ）A ．副线圈中的电流为2IB ．副线圈两端的电压为nUC ．电动机D 的输出功率为2UI I r nD ．灯泡L 的功率为U I n2．如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2的阻值均为2Ω，理想二极管与电阻R 1并联，在变压器原线圈输入1002sin50πt （V ）的交流电压，变压器原副线圈的匝数比为5：1，则变压器原线圈输入的功率为（ ）A ．100WB ．125WC ．150WD ．175W3．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。

如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻T R 及报警器P （有内阻）组成闭合电路，流过报警器P 的电流超过c I 时就会发出警报声。

则以下判断正确的是（ ）A ．变压器原线圈两端交变电压2202(V)π=u tB ．当R T 所在处出现火情时，变压器输入功率增大C ．当R T 所在处出现火情时，电压表示数增大D ．在0.01s t =时，电流表示数为04．一理想变压器原、副线圈匝数比12:22:5=n n 。

原线圈与正弦交变电源连接，输入电压u 如图所示。

副线圈仅接入一个10Ω的电阻。

则（ ）A ．流过电阻的电流是10AB ．与电阻并联的电压表的示数是502VC ．变压器的输入功率是250WD ．经过1分钟电阻发出的热量是31.510J ⨯5．无线充电技术能实现能量的无线传输，如图是无线充电设备给手机充电，下列关于无线充电的说法正确的是（ ）A ．充电的原理主要利用了自感B ．充电设备与手机不接触也能充电，利用了互感C ．充电设备与手机的充电电流一定相等D ．充电设备中的线圈通恒定电流也可以对手机无线充电6．如图所示，理想变压器的原、副线圈匝数分别为0100n =、1200n =和2300n =，两个副线圈分别接有电阻15R =Ω、210R =Ω和35R =Ω。
