新版本SATWE前处理参数的设置技巧

SATWE计算参数选择一、SATWE前处理——接PMCAD生成SATWE数据分析与设计参数定义总信息水平力与整体坐标夹角（度）：通常不输入（0）初始值为0，satwe可以自动计算出这个最不利方向角，并在wzq.out中输出。

可根据把这个角度作为地震作用的方向角重新进行计算，以体现最不利地震作用的影响。

地震沿着不同的方向作用，结构地震反应的大小一般也不同。

结构地震反应是地震作用方向角的函数（逆时针为正）。

混凝土容重：（框架25.5或者26；剪力墙27）27kN/m2（在自重荷载有利的情况下，要取25kN/m2）。

钢材容重：78 kN/m2 （不用改）裙房层数：按实际情况。

高规及抗规规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施；因此该数必须给定。

转换层所在层号：按实际情况。

该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。

（层号为计算层号）地下室层数：按实际情况。

1：程序据此信息决定底部加强区范围和内力调整。

2：当地下室局部层数不同时，以主楼地下室层数输入。

3：地下室一般与上部共同作用分析；4：地下室刚度大于上部层刚度的2倍，可不采用共同分析；5：地下室与上部共同分析时，程序中相对刚度一般为3，模拟约束作用。

当相对刚度为0，地下室考虑水平地震作用，不考虑风作用。

当相对刚度为负值，地下室完全嵌固6：根据程序编制专家的解释，填3大概为70%~80%的嵌固，填5就是完全嵌固，填在楼层数前加“-”，表示在所填楼层完全嵌固。

到底怎样的土填3或填5，完全取决于工程师的经验。

7、该参数为导风荷载荷形成嵌固约束信息服务。

墙元细分最大控制长度：（数值为1~5,5为粗略计算，1为精细计算,区别在于网格划分度，一般工程取隐含值2.0；重要工程取1,。

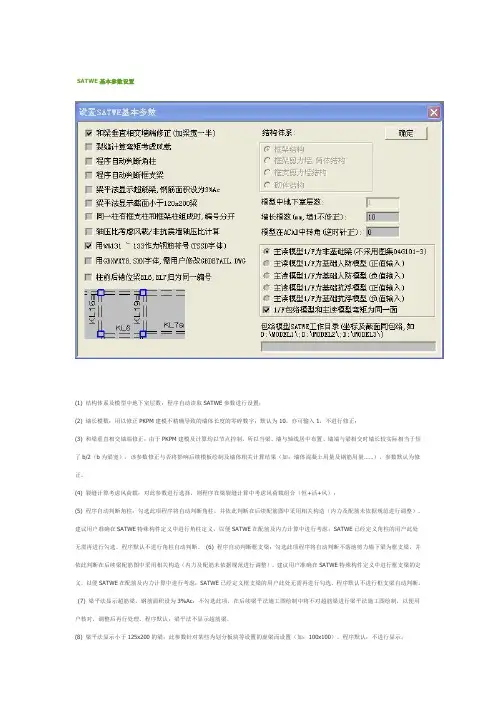

SATWE基本参数设置(1) 结构体系及模型中地下室层数：程序自动读取SATWE参数进行设置；(2) 墙长模数：用以修正PKPM建模不精确导致的墙体长度的零碎数字；默认为10，亦可输入1，不进行修正；(3) 和梁垂直相交墙端修正：由于PKPM建模及计算均以节点控制，所以当梁、墙与轴线居中布置、墙端与梁相交时墙长较实际相当于短了b/2（b为梁宽），该参数修正与否将影响后续模板绘制及墙体相关计算结果（如：墙体混凝土用量及钢筋用量……），参数默认为修正。

(4) 裂缝计算考虑风荷载：对此参数进行选择，则程序在梁裂缝计算中考虑风荷载组合（恒+活+风）；(5) 程序自动判断角柱：勾选此项程序将自动判断角柱，并依此判断在后续配筋图中采用相关构造（内力及配筋未依据规范进行调整）。

建议用户准确在SATWE特殊构件定义中进行角柱定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义角柱的用户此处无需再进行勾选。

程序默认不进行角柱自动判断。

(6) 程序自动判断框支梁：勾选此项程序将自动判断不落地剪力墙下梁为框支梁，并依此判断在后续梁配筋图中采用相关构造（内力及配筋未依据规范进行调整）。

建议用户准确在SATWE特殊构件定义中进行框支梁的定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义框支梁的用户此处无需再进行勾选。

程序默认不进行框支梁自动判断。

(7) 梁平法显示超筋梁，钢筋面积设为3%Ac：不勾选此项，在后续梁平法施工图绘制中将不对超筋梁进行梁平法施工图绘制，以便用户核对，调整后再行处理。

程序默认：梁平法不显示超筋梁。

(8) 梁平法显示小于125x200的梁：此参数针对某些为划分板块等设置的虚梁而设置（如：100x100），程序默认：不进行显示。

(9) 用TSSD字体：此参数由用户根据个人习惯选择，程序默认采用TSSD字体。

如果选择“用TSSD字体”，一级钢筋符号为“%%130”, 二级钢筋符号为“%%131”, 三级钢筋符号为“%%132”; 否则一级钢筋符号为“!”, 二级钢筋符号为“#”, 三级钢筋符号为“$”, 小字体名为GJ.SHX。

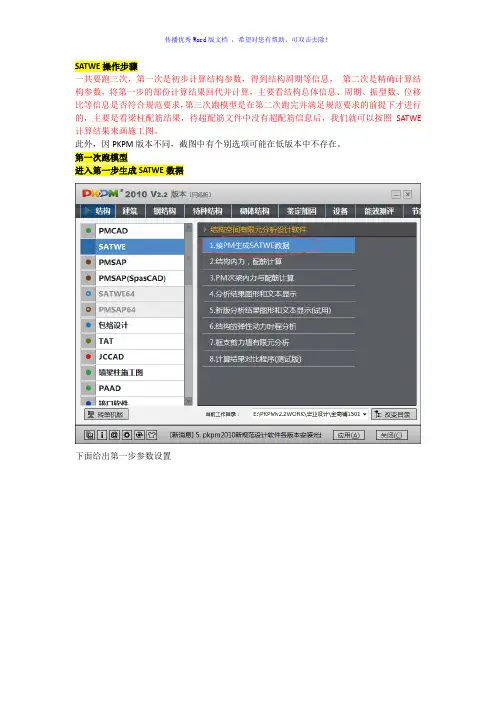

SATWE操作步骤一共要跑三次，第一次是初步计算结构参数，得到结构周期等信息，第二次是精确计算结构参数，将第一步的部份计算结果回代并计算，主要看结构总体信息、周期、振型数、位移比等信息是否符合规范要求，第三次跑模型是在第二次跑完并满足规范要求的前提下才进行的，主要是看梁柱配筋结果，待超配筋文件中没有超配筋信息后，我们就可以按照SATWE 计算结果来画施工图。

此外，因PKPM版本不同，截图中有个别选项可能在低版本中不存在。

第一次跑模型进入第一步生成SATWE数据下面给出第一步参数设置1.根据SATWE说明书，计算结构参数时，上图红圈均应勾上，待参数全部符合规范要求时，我们再计算配筋，配筋计算时，上述红色圈不勾选，其余参数的选取依据详SATWE用户手册2.上图中红色部份在第二次跑模型时需要根据第一次跑的结果按实回代，第一次跑时可按程序初估数值填写，其余参数可根据国标《建筑结构荷载规范》（下称《荷载规范》）的相关条文填写3.上方的红圈根据各分组的实际情况（详毕业设计任务书）按实输入，下方的圆圈根据第一次跑的结果来回代，其余的参数可按国标《建筑抗震设计规范》（下称《抗规》）及省标《高层建筑混凝土结构技术规程》（下称省《高规》）的相关条文填写4.参数按国标《荷载规范》填写5.红圈所示参数要根据第一次跑的结果判断后回填，其余参数的选取依据详细SATWE用户手册、省《高规》及《抗规》中相关条文规定填写6.红圈所示参数要根据第一次跑的结果来判断是否勾选，其余参数的选取依据详细SATWE用户手册、《混凝土结构设计规范》（下称《混规》）、省《高规》及《抗规》中相关条文规定填写7.钢筋级别有需要说明一下，行业内一般采用HRB400（俗称三级钢）及HPB300（俗称一级钢）较多，在受力较大的部位（如梁纵向钢筋，板面、板底受力钢筋，柱竖向钢筋，墙的竖向钢筋和分布钢筋等）一般都采用HRB400，对于规范要求的构造钢筋（如板面抗裂钢筋，拉筋等），一般都采用HPB300，对于梁的箍筋，出于经济考虑，一般做法是直径<=10mm的，采用HPB300，直径>=12mm的，采用HRB400。

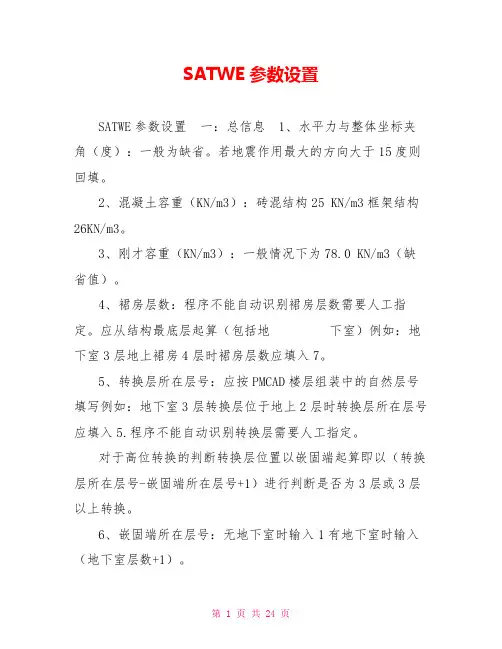

SATWE参数设置SATWE参数设置一：总信息 1、水平力与整体坐标夹角（度）：一般为缺省。

若地震作用最大的方向大于15度则回填。

2、混凝土容重（KN/m3）：砖混结构25 KN/m3框架结构26KN/m3。

3、刚才容重（KN/m3）：一般情况下为78.0 KN/m3（缺省值）。

4、裙房层数：程序不能自动识别裙房层数需要人工指定。

应从结构最底层起算（包括地下室）例如：地下室3层地上裙房4层时裙房层数应填入7。

5、转换层所在层号：应按PMCAD楼层组装中的自然层号填写例如：地下室3层转换层位于地上2层时转换层所在层号应填入5.程序不能自动识别转换层需要人工指定。

对于高位转换的判断转换层位置以嵌固端起算即以（转换层所在层号-嵌固端所在层号+1）进行判断是否为3层或3层以上转换。

6、嵌固端所在层号：无地下室时输入1有地下室时输入（地下室层数+1）。

7、地下室层数：根据实际情况输入。

8、墙元细分最大控制长度（m）：一般为缺省值1。

9、转换层指定为薄弱层：SATWE中转换层缺省不作为薄弱层需要人工指定。

如需将转换层指定为薄弱层可将此项打勾则程序自动将转换层号添加到薄弱层号中如不打勾则需要用户手动添加。

此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定：一般情况不选取按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。

不勾选的话位移偏小。

13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选使得墙的无效翼缘部分内力计入框架部分实现框架短肢墙和普通强的倾覆力矩结果更合理。

14、弹性板与梁变形协调：相当于强制刚性板假定时保留弹性板面外刚度自动实现梁板边界变形协调计算结构符合实际受力情况应勾选。

SATWE参数设置重要提示：新版本PKPM系列软件对全部数据在存储、各模块之间的传输过程中，采用了新的加密、验证机制，如果您的工程计算结果数据产生异常，请首先核实您的模型数据在建立、传输以及协同合作修改的过程中，所有过程是否全部使用了PKPM正版软件！一、新版设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。

1. 增加“考虑结构使用年限的活荷载调整系数Lγ”新版《高规》5.6.1条，增加了“考虑结构使用年限的活荷载调整系数Lγ”，本模块中“总信息”选项卡中此项为新增，默认值取“1.0”（按设计使用年限为50年取值，100年对应为1.1），取值可由用户自行设置，取值区间为［0,2］。

2. 新旧规范“混凝土保护层”概念有所不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。

本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。

注意：打开旧版模型数据时，需要按《砼规》表8.2.1重新调整保护层厚度值，计算结果方可满足新规范要求。

3. 钢筋类别的增减新版《砼规》4.2.3条，增加500MPa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300MPa 级钢筋，取消HPB235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。

为此，本模块增加了HPB300、HRBF335、HRBF400、HRB500、HRBF500共5种钢筋类别。

但仍保留了HPB235级钢筋，放在列表的最后，由用户指定。

注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用HPB235级钢筋进行计算，配筋结果将不符合新版规范要求。

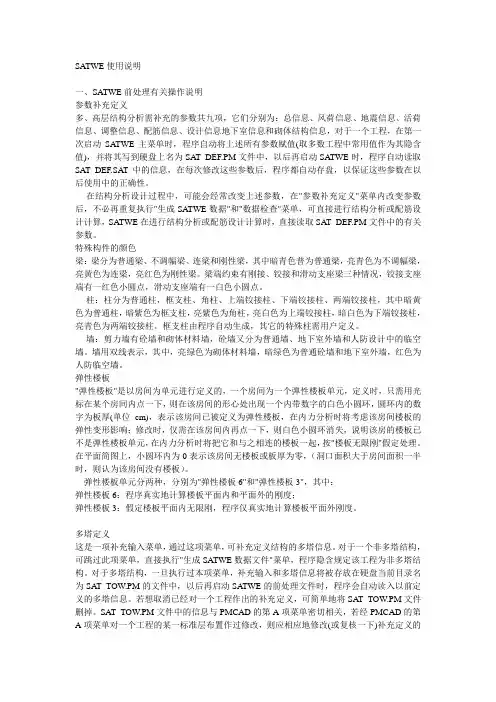

SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。

在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。

特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。

梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。

柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。

框支柱由程序自动生成，其它的特殊柱需用户定义。

墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。

墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。

弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。

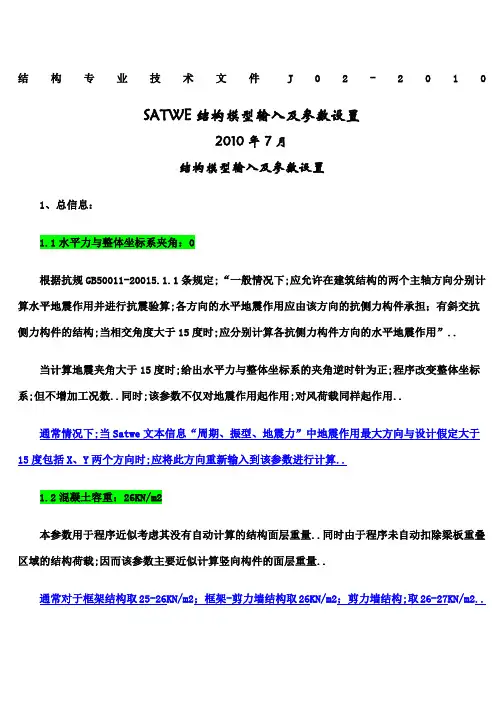

结构专业技术文件J02-2010SATWE结构模型输入及参数设置2010年7月结构模型输入及参数设置1、总信息：1.1水平力与整体坐标系夹角：0根据抗规GB50011-20015.1.1条规定;“一般情况下;应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算;各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构;当相交角度大于15度时;应分别计算各抗侧力构件方向的水平地震作用”..当计算地震夹角大于15度时;给出水平力与整体坐标系的夹角逆时针为正;程序改变整体坐标系;但不增加工况数..同时;该参数不仅对地震作用起作用;对风荷载同样起作用..通常情况下;当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度包括X、Y两个方向时;应将此方向重新输入到该参数进行计算..1.2混凝土容重：26KN/m2本参数用于程序近似考虑其没有自动计算的结构面层重量..同时由于程序未自动扣除梁板重叠区域的结构荷载;因而该参数主要近似计算竖向构件的面层重量..通常对于框架结构取25-26KN/m2；框架-剪力墙结构取26KN/m2；剪力墙结构;取26-27KN/m2..1.3钢容重：78KN/m2一般情况下取78;当考虑饰面设计时可以适当增加..1.4裙房层数：按实际填入混凝土高规JGJ3-2002第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级;主楼结构在裙房顶部上下各一层应适当加强抗震措施..同时抗规GB50011-2001条条文说明要求：带有大底盘的高层抗震墙筒体结构;抗震墙的底部加强部位可取地下室顶板以上H/8;向下延伸一层;大底盘顶板以上至少包括一层..裙房与主楼相连时;加强部位也宜高出裙房一层..本参数必须按实际填入;使程序根据规范自动调整抗震等级;裙房层数包括地下室层数..1.5转换层所在层号：按实际填入该参数为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息..输入转换层号后;程序可以自动判读框支柱、框支梁及落地剪力墙的抗震等级和相应的内力调整..同时当转换层号大于等于三层时;程序自动对落地剪力墙、框支柱抗震等级增加一级..自动实现0.2Q0或0.3Q0的调整..本参数必须按实际填入;转换层层号包括地下室层数..指定转换层层号后;框支梁、柱及转换层的弹性楼板还应在特殊构件定义中指定..1.6地下室层数：按实际填入程序据此信息决定底部加强区范围和内力调整;内力组合计算时;其控制高度扣除了地下室部分；对I、II、III、即抗震结构的底层内力调整系数乘在地下室的上一层；剪力墙的底部加强部位扣除了地下室部分..程序据该参数扣除地下室的风荷载;并对地下室的外围墙体进行土、水压力作用的组合;有人防荷载时考虑水平人防荷载..本参数必须按实际填入;当地下室局部层数不同时;以主楼地下室层数输入..1.7墙元细分最大控制长度：2.0；该参数用于墙元细分形成一系列小壳元时;为确保设计精度而给定的壳元边长限值..该限值对精度有影响但不敏感..对于尺寸较大的剪力墙;可取2.0;对于框支结构和其他的复杂结构、短肢剪力墙等;可取1.0～1.5..1.8强制刚性楼板假定：按照需要勾选计算楼层位移比和结构层间位移比时应勾选；计算结构周期、位移、内力与配筋计算时不应沟选..1.9墙元侧向节点：内部墙元刚度矩阵凝聚计算的控制参数..对于多层结构或者复杂高层建筑需提高计算精度时;选择出口节点；对于一般高层建筑;可选择内部节点..选择出口节点;只把因墙元细分而在其内部形成的节点凝聚掉;四边上的节点均作为出口节点;墙元的变形协调性较好;但计算量大；选择内部节点;墙元仅保留上下两边的节点作为出口节点;墙元的其它节点作为内部节点被凝聚掉;故墙元两侧的变形不协调;精度稍差;但效率高..1.10墙梁转框架梁：5填0为不转换目前程序只能自动转换规则对齐、墙厚不变的洞口..设计时应通过平面图查看转换后的结果..连梁按照壳元进行有限元分析;当壳元划分不够细时;将造成较大的误差..具体操作时;当跨高比大于5时;应直接按照框架梁输入;跨高比小于2.5时;按洞口输入;其它情况可酌情处理..1.11结构材料信息：钢筋混凝土结构根据该参数确定地震作用和风荷载计算所遵照的规范..不同结构的地震影响系数取值不同;不同结构体系的风振系数不同;结构基本周期也不同;影响风荷计算..结构材料信息分应按实填写..其中底框结构按砌体结构填写..1.12结构体系：按照实际结构体系填写规范规定不同体系的结构内力调整及配筋要求不同;程序根据该参数对应规范中相应的调整系数..当结构体系定义为短肢剪力墙时;对墙肢高度和厚度之比小于8的短肢剪力墙;程序对其抗震等级自动提高一级..短肢剪力墙见高规7.1.2结构体系应在给出的多种体系中选最接近实际的一种按实填写..1.13荷载计算信息：模拟施工加载3程序给出4种模拟施工加载方式;通常情况下应选择模拟施工加载3..一次性加载：整体刚度一次加载;适用于多层结构、有上传荷载的情况；模拟施工加载1：整体刚度分次加载;可提高计算效率;但与实际不相符；模拟施工加载2：整体刚度分次加载;但分析时将竖向构件的刚度放大10倍;是一种近似方法;改善模拟施工加载1的不合理处;是结构传给基础的荷载比较合理；模拟施工加载3：分层刚度分次加载;比较接近实际情况..1.14风荷载计算信息：计算风荷载除完全的地下结构;均应计算风荷载..1.15地震作用计算信息：计算水平地震作用一般应计算水平地震作用;按照抗震规范GB50011-20015.1.1条规定;8、9度时的大跨度和长悬臂结构及9度时的高层建筑如结构转换层中的转换构件、跨度大于24m的楼盖或屋盖、悬挑大于2m 的水平悬臂构件等;应计算竖向地震作用..抗震规范GB50011-20015.1.6条对于6度区的建筑;规定可不进行截面抗震验算..但目前应进行结构抗震验算..1.16结构所在地区：全国..目前山东省没有地方规定;按国家规范执行..广东、上海等地区的工程按要求选择..1.17施工次序：按工程需要对一些传力复杂的结构;如转换层结构、下层荷载由上层构件传递的结构、巨型结构等;应采用多层施工的施工次序..对于带转换层的结构;应指定转换层及其上两层为同一施工次序;目的是避免逐层施工导致缺少上部构件刚度贡献而产生荷载丢失..对广义层结构模型;应考虑楼层的连接关系指定施工次序..但这时应注意必须定义模拟施工加载3..2、风荷载信息：2.1修正后的基本风压：按荷载规范荷载规范GB5009-20017.1.2条规定：一般按照50年一遇的风压采用;但不得低于0.3KN/m2..对于高层建筑、高耸结构及对风荷载敏感的结构;基本风压应适当提高..对于门式刚架;规程CECS102:2002规定基本风压按荷载规范的规定值乘以1.05..高规JGJ3-20023.2.2条条文说明;房屋高度大于60m时;按照100年一遇风压值采用；风荷载作用面的宽度;程序按计算简图的外边线的投影距离计算;因此当结构顶层带多个小塔楼而没有设置多塔楼时;会造成风载过大;或漏掉塔楼的风荷载..因此一定要进行多塔楼定义;否则风荷载会出现错误..另外;顶层女儿墙高度大于1米时应修正顶层风载;在程序给出的风荷上加上女儿墙风荷..这里风荷载的计算是一种简化输入;假定迎风面、背风面受荷面积相同;每层风荷载作用于各刚性块的形心上;楼层所有节点平均分配风荷载;忽略了侧向风影响;也不能计算屋顶的风吸力和风压力..所以;对于平面、立面不规则的结构如空旷结构、大悬挑结构、体育场馆、较大面积的错层结构、需要计算屋面风荷载的结构等;应考虑特殊风荷载的输入;目的是更真实的反应结构受力的情况..2.2结构基本周期：分两次计算目的是计算风荷载的风振系数..荷载规范GB5009-20017.4.1条：对于高度大于30m且高宽比大于1.5的房屋和基本周期大于0.25s的各种高耸结构及大跨度屋盖结构;均应考虑风压脉动对结构顺风向的风振的影响..高规JGJ3-20023.2.6条给出近似值：规则框架T=0.08-0.10N；框剪结构、框筒结构T=0.06-0.08N；剪力墙、筒中筒结构T=0.05-0.06N..N为房屋层数..另外荷载规范7.4.1条;附录E也给出近似计算方法;程序中给出的基本周期是采用近似方法计算得到的..首先按默认值试算;然后将试算的结构基本周期结果填入;作为本结构的基本周期;并与近似计算值相比较..2.3地面粗糙度类别：根据具体情况选择荷载规范GB5009-2001、高规JGJ3-20023.2.3条规定：A类：近海海面;海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵及中小城镇和大城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区..按实际选择;应注意靠近海边的建筑..2.4体型分段数：1一般情况下分段数为1..高层立面复杂时;可考虑体型系数分段..程序自动扣除地下室高度;不必将地下室单独分段..2.5体型分段最高层号：结构最高层号当体型分段数为1时;即结构最高层号..其它情况按分段的最高层号填入..2.6体型系数：按荷载规范7.3节和高规3.2.5条高规JGJ3-20023.2.5条：1圆形和椭圆形平面;Us=0.8；2正多边形及三角形平面;Us=0.8+1.2/n的平方根;其中n为正多边形边数；3矩形、鼓形、十字形平面Us=1.3；4下列建筑的风荷载体形系数Us=1.4；i：V形、Y形、弧形、双十字形、井字形平面；ii：L形和槽形平面；iii：高宽比H/Bmax大于4、长宽比L/Bmax不大于1.5的矩形、鼓形平面..5须更细致进行风荷载计算的场合;按附录A采用..荷载规范GB5009-20017.3.2目前多栋高层建筑间距较近时;如多塔结构;可取群楼效应增大系数1.25执行..2.7设缝多塔被风面体型系数：0.5应用于设缝多塔结构..由于遮挡造成的风荷载折减值通过该系数来指定..当缝很小时;可取0.5..3、地震信息：3.1规则性信息：不规则抗规GB50011-20013.4.2条规定了不规则的类型：平面不规则的类型：扭转不规则位移比超标、凹凸不规则结构平面凹进大于30%、楼板局部不连续楼板的尺寸和平面刚度急剧变化竖向不规则的类型：侧向刚度不规则刚度比超标、立面收进超过25%、竖向抗侧力构件不连续带转换层结构、楼层承载力突变层间受剪承载力小于相邻上一楼层的80%..目前该参数对结构计算不起作用..3.2设计地震分组、设防烈度、场地类别：按实填写由设计地震分组和场地类别确定场地特征周期;由设防烈度、特征周期、结构自振周期及阻尼比确定结构的水平地震影响系数;从而进行地震作用计算..应注意场地类别自地质勘查报告中查得后应按照抗规GB50011-20014.1.6条复核..3.3框架抗震等级、剪力墙抗震等级：按规范要求填写按照抗规GB50011-20016.1.2条或高规JGJ3-20024.8的规定采用..抗震等级确定应注意如下几点：1框架-剪力墙结构;当框架承受的地震倾覆力矩大于结构总地震倾覆力矩的50%时;框架部分的抗震等级按框架结构确定；2裙房与主楼相连;除应按裙房本身确定外;不应低于主楼的抗震等级主楼为带转换层高层结构时;裙房的抗震等级按主楼的高度;框架-剪力墙结构的剪力墙查表..3当地下室顶板作为上部结构的嵌固部位时;地下一层的抗震等级应与上部结构相同;地下一层以下可根据情况采用三级或四级..4无上部结构的地下室或地下室中无上部结构的部分;可根据情况采用三级或四级..5乙类建筑时;应按照提高一度的设防烈度查表确定抗震等级..6高规JGJ3-200210.6.2条及其条文说明：抗震设计时;转换层不宜设置在底盘屋面的上层塔楼内;否则;应采取增大构件内力;提高抗震等级等有效的抗震措施..对于复杂高层建筑;因可能带来结构不同部位的抗震等级不同..如带转换层的高层建筑;底部加强部位和非底层加强部位以及地下二层以下抗震等级不一致;程序给出两种指定方式..但无论采用何种方式;程序以手工修改的抗震等级为最优级别进行计算..第一种方式：在该两项填入底部加强部位剪力墙和框架的抗震等级;然后在特殊构件补充定义中;人工调整非加强部位包括地下二层及以下楼层的抗震等级..此时应注意;填入的抗震等级为按照高规JGJ3-2002表4.8.2第二种方式：在该两项填入非底部加强部位剪力墙和框架的抗震等级;然后在特殊构件补充定义中;人工调整加强部位和地下二层及以下楼层的抗震等级;这时注意底部加强部位人工调整的框支梁、柱及剪力墙的抗震等级应为提高以后的最终等级..另外;对于转换层在3层及以上时底部加强部位的剪力墙的抗震等级;无论程序自动调整还是人工调整;抗震等级提高均指落地剪力墙;非落地剪力墙不必提高;参见高规JGJ3-200210.2.5条条文说明..短肢剪力墙结构输入剪力墙抗震等级时;应按照剪力墙结构查表给出;程序自动提高一级计算..3.4中震大震不屈服设计：不选属于结构性能设计的范围;目前规范没有规定..程序处理的原则为：地震影响系数按中震大震采用；地震分项系数为1.0；取消强柱弱梁、强剪弱弯调整；材料强度取标准值；等等..不同于中震大震弹性设计;这时应采用中震大震的地震影响系数;将抗震等级改为四级不进行相关调整..3.5斜交抗侧力构件方向附加地震数及相应角度：按需要填写这里填入的参数主要是针对非正交的平面不规则结构中;除了两个正交方向外;还要补充计算的方向角数..注意该参数仅对地震作用计算有关;与风荷载计算无关..根据抗震规范GB50011-20015.1.1条规定;当计算地震夹角大于15度时;应计算抗侧力构件方向的水平地震作用..抗侧力构件方向一般就是结构的较大侧向刚度方向;也就是地震力作用不利方向;所以在此应输入沿平面布置中局部柱网的主轴方向..同时;输入时应选择对称的多方向地震;如45度和-45度逆时针方向为正;因为风荷载计算没有考虑多方向不对称的输入易造成对称结构的配筋不对称..3.6考虑偶然偏心:勾选抗规GB50011-20015.2.3同时;高规JGJ3-20023.3.3条条文说明规定当计算双向地震作用时;可不考虑质量的偶然偏心影响..当设计者同时指定考虑偶然偏心和双向地震作用时;程序仅对无偏心的地震作用效应进行双向地震作用;无论左偏心还是右偏心均不做双向地震作用计算..因此;无论是否考虑双向地震作用;均应勾选本参数..3.7双向地震作用：勾选抗规GB50011-20015.1.1程序计算双向地震的扭转效应方法见PKPM08用户手册;X、Y方向的地震作用均有不同程度的放大;比高规JGJ3-20025.2.3条的要求严格..程序隐含“考虑双向地震作用”是不考虑偶然偏心的;自动按二者最不利计算;因此;所有结构计算均应选上考虑双向地震作用..3.8计算振型个数：15抗震规范GB50011-20015.2.2条条文说明规定振型个数一般取振型参与质量达到总质量的90%所需的振型数;同时高规JGJ3-2002JGJ3-2002目前Satwe软件对所有结构均考虑扭转转藕联振动计算..因此振型数按以下原则选取;并同时满足地震作用有效质量系数要大于等于0.9且不小于3个;振型数应为3的倍数..当结构按侧刚计算时;单塔楼考虑耦联时应大于等于9；复杂结构应大于等于15；多塔结构的振型个数应大于等于9倍的塔楼数..注意各振型的贡献由于扭转分量的影响而不服从随频率增加面递减的规律..当结构按总刚计算时;采用的振型数不宜小于按铡刚计算的2倍;存在长梁或跨层柱时应注意低阶振型可能是局部振型;其阶数低;但对地震作用的贡献却较小..3.9活载折减系数：0.5按照抗规GB50011-20015.1.3楼面活荷载按照实际情况计算时取1.0；按等效均布活荷载计算时..藏书库、档案库、库房取0.8；硬钩吊车悬吊物重力取0.3;软钩吊车悬吊物重力取0；其它情况取0.5..3.10周期折减系数：0.9周期折减的目的是为了充分考虑非承重填充墙刚度对结构自振周期的影响;因为周期小的结构;其刚度较大;相应吸收的地震力也较大..若不做周期折减;则结构偏于不安全..高规JGJ3-2002条规定;当非承重墙体为实心砖墙时;可按下列规定取值：框架结构0.6-0.7；框架－剪力墙结构0.7-0.8；剪力墙结构0.9-1.0..实际取值时可根据填充墙的数量和刚度大小取上限或下限..当非承重墙体为空心砖或砌块时;可按下列规定取值：框架结构0.75灰砂砖;0.80空心砌块；框架－剪力墙结构0.9-1.0；剪力墙结构可取0.95-1.0..应注意短肢剪力墙结构的周期折减可按照框架-剪力墙取值..当结构的第一自振周期T1≤Tg时;不需进行周期折减;因为此时地震影响系数由程序自动取结构自振周期与特征周期的较大值进行计算..3.11结构阻尼比：5%抗规GB50011-20015.1.53.12特征周期及多遇地震、罕遇地震影响系数最大值：按照规范执行..抗规GB50011-20015.1.4条给出了场地特征周期和水平地震影响系数..场地特征周期根据设计地震分组确定；水平地震影响系数由设防烈度确定..3.13查看和调整地震影响系数曲线：不修改一般情况下按照抗规GB50011-20015.1.5条执行;确定地震影响系数的参数主要包括：地震影响系数的最大值、阻尼比、特征周期、和结构自振周期..4、活载信息：4.1墙柱及基础活荷载折减：按照需要勾选或不选按照荷载规范GB5009-20014.1.2条规定;设计楼面梁、墙柱、基础时;楼面活荷载应乘以规定的折减系数..其中楼面梁的活荷载折减是在PM楼面荷载导算过程中完成;而竖向荷载折减在Setwe 荷载信息中规定..规定楼面梁活荷载折减时;程序的处理方式为：对房间荷载导算到梁上时才折减;导算到墙上时不折减；程序只对标准层即楼面的梁折减;对屋面梁不折减；当次梁按照主梁输入时;结构主梁可能被分成几段引起导荷面积减少;程序无法判断而少折减部分活荷载；程序无法判断大底盘主楼以外的屋面梁而统一按照楼面梁进行折减；程序无法判断荷载规范GB5009-20014.1.2条中汽车通道及汽车库的楼板为单向板或双向板;统一按一个折减系数进行折减；Setwe计算时;直接按照折减后的楼面梁荷载向下传递;如此时规定竖向构件和基础的活荷载折减;将导致活荷载被折减了两次;与规范规定不符..因此如果需要;楼面梁的和竖向构件的内力和配筋应按照折减和不折减分别计算两次..规定竖向柱、墙构件及基础的活荷载折减时;程序自动判断柱、墙上方楼层数进行折减;在JCCAD中点取自动按楼层折减活荷载;也可实现柱、墙下的活荷载根据其上连楼层数折减；按照荷载规范GB5009-20014.1.2条第2款规定的折减系数;根据建筑功能和结构特点修改折减系数..通常情况下;民用建筑可以折算;工业厂房不折算..建议楼面梁在PM导算时不考虑楼面梁荷载折减;Satwe计算时考虑墙、柱及基础活荷载的折算;当应注意根据不同建筑功能修改活荷载折减系数..4.2梁活载不利布置：输入的最高层号高规JGJ3-20025.1.8条规定：当楼面活荷载大于4KN/m2时;应考虑楼面活荷载不利布置引起的梁弯矩增大..建议所有结构计算均考虑活荷载不利布置;输入结构的最高层号..5、调整信息：5.1梁端负弯矩调幅系数：0.8高规JGJ3-20025.2.3条规定竖向荷载作用下;可考虑框架梁端塑性变形内力重分布;其调幅系数为：现浇框架梁取0.8-0.9；装配整体式框架梁取0.7-0.8；框架梁端负弯矩条幅后;梁跨中弯矩应按照平衡条件相应增大；应先对竖向荷载作用下的框架梁的弯矩进行调幅;然后与水平作用产生的框架梁弯矩进行组合..对于现浇楼板;一般取0.8..另外;程序隐含钢梁为不调幅梁;若需调幅;应在特殊构件定义中人工交互修改..5.2梁活载内力放大系数：1.0高规JGJ3-20025.1.8条条文说明：如果活荷载较大;可将未考虑活荷载不利布置计算的框架梁弯矩乘以1.1-1.3;近似考虑活荷载不利布置影响时;梁正、负弯矩应同时放大..已考虑活荷载不利布置时;取1.0..5.3梁扭矩折减系数：0.4高规JGJ3-20025.2.4条规定对于现浇楼板结构;应考虑楼板对梁抗扭的约束作用..程序通过对梁的扭矩进行折减达到减少梁的扭转变形和扭矩计算值;折减系数为0.4-1.0;一般取0.4..对不与刚性楼板相连或圆弧梁;此系数不起作用..5.4剪力墙加强区起算层号：1程序在计算底部加强区高度时;扣除地下室的高度计算且缺省将地下室作为剪力墙的底部加强区;这时剪力墙的底部加强区起算层号为1..实际上根据规范要求;除特殊情况外;地下室可以不作为底部加强部位..具体操作时;可认为地下二层及其以下不作为底部加强部位;通过修改本参数使剪力墙的底部加强部位自地下一层起算..关于剪力墙的底部加强部位;规范有如下要求：1除框支剪力墙外的其它剪力墙抗规GB50011-2001条：除框支剪力墙外;其它结构的剪力墙;其底部加强部位的高度可取墙肢总高度的1/8和底部两层二者的较大值;且不大于15m..高规JGJ3-20027.1.9条：一般剪力墙结构底部加强部位的高度可取墙肢总高度的1/8和底部两层二者的较大值;当剪力墙高度超过150米时B级高度;其底部加强部位的高度可取墙肢总高度的1/10..2框支剪力墙结构的剪力墙抗规GB50011-2001条：部分框支剪力墙;其底部加强部位的高度可取框支层加框支层以上两层的高度及落地剪力墙总高度的1/8二者的较大值;且不大于15m；高规JGJ3-200210.2.4条：底部带转换层的高层建筑结构;其剪力墙底部加强部位的高度可取框支层加框支层以上两层的高度及墙肢总高度的1/8二者的较大值..3带有大底盘裙房高层的剪力墙抗规GB50011-2001条条文说明：带有大底盘的高层抗震墙含筒体结构;底部加强部位可取地下室顶板以上H/8;加强部位应向下延伸到地下一层;在大底盘顶以上至少包括一层..裙房与主楼相连时;加强范围也以高出裙房至少一层..5.5连梁刚度折减系数：0.7抗规GB50011-2001条规定折减系数不宜小于0.5;当连梁内力由风荷载控制时;不宜折减；高规JGJ3-2002程序通过该参数考虑连梁进入塑性状态后的连梁刚度..一般工程取0.7并不小于0.55;位移由风载控制时取≥0.8..5.6在内力与位移计算时;中梁刚度放大系数：2高规JGJ3-20025.2.2条：现浇楼面和装配整体式楼面可考虑翼缘作用对梁的刚度予以放大..一般情况下;装配式楼板取1.0；装配整体式楼板取1.3；现浇楼板取2.0..程序自动处理边梁、独立梁及与弹性楼板相连梁的刚度不放大..另外;该系数对连梁不起作用..5.7调整与框支柱相连的梁内力：勾选高规JGJ3-200210.2.7条规定;框支柱按0.3Q0调整后;应相应调整框支柱的弯矩及柱端梁不包括转换梁的剪力和弯矩;框支柱轴力可不调整..该参数目前不起作用..5.8托墙梁刚度放大系数：100。

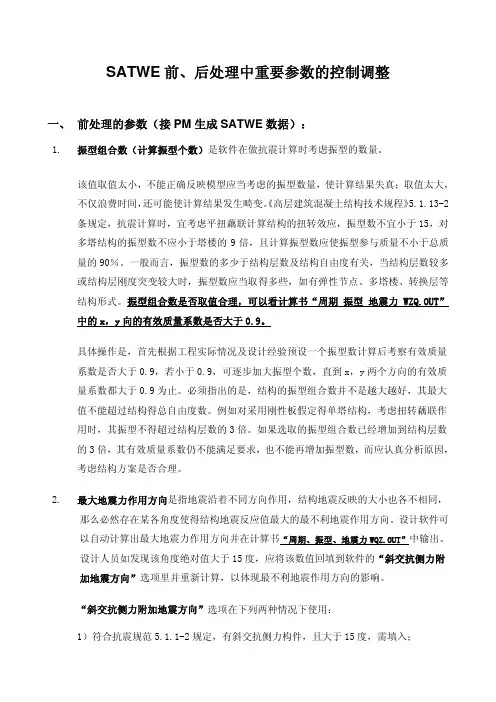

SATWE前、后处理中重要参数的控制调整一、 前处理的参数（接PM生成SATWE数据）：1.振型组合数（计算振型个数）是软件在做抗震计算时考虑振型的数量。

该值取值太小，不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。

《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。

一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。

振型组合数是否取值合理，可以看计算书“周期 振型 地震力WZQ.OUT”中的x，y向的有效质量系数是否大于0.9。

具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x，y两个方向的有效质量系数都大于0.9为止。

必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。

例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。

如果选取的振型组合数已经增加到结构层数的3倍，其有效质量系数仍不能满足要求，也不能再增加振型数，而应认真分析原因，考虑结构方案是否合理。

2.最大地震力作用方向是指地震沿着不同方向作用，结构地震反映的大小也各不相同，那么必然存在某各角度使得结构地震反应值最大的最不利地震作用方向。

设计软件可以自动计算出最大地震力作用方向并在计算书“周期、振型、地震力WQZ.OUT”中输出。

设计人员如发现该角度绝对值大于15度，应将该数值回填到软件的“斜交抗侧力附加地震方向”选项里并重新计算，以体现最不利地震作用方向的影响。

“斜交抗侧力附加地震方向”选项在下列两种情况下使用：1）符合抗震规范5.1.1-2规定，有斜交抗侧力构件，且大于15度，需填入；2）不规则结构，最大地震作用方向绝对值超过15度，需要补充填入。

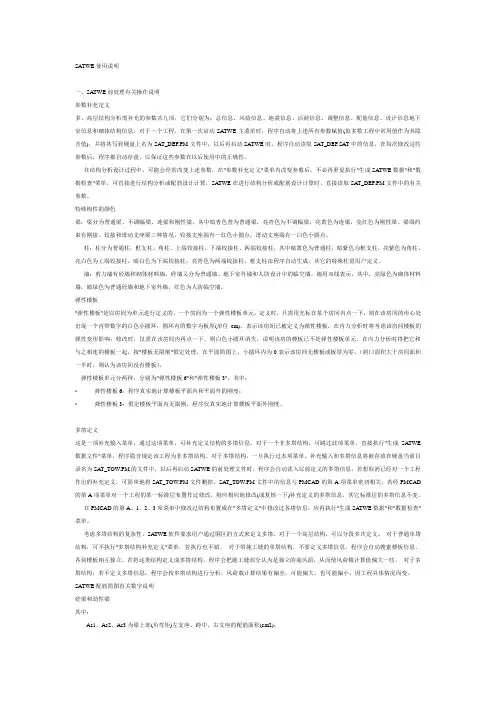

SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。

在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。

特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。

梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。

柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。

框支柱由程序自动生成，其它的特殊柱需用户定义。

墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。

墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。

弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。

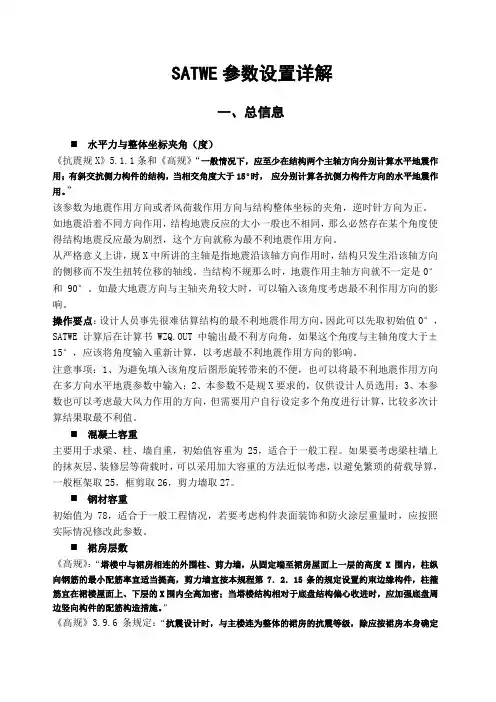

SATWE参数设置详解一、总信息⏹水平力与整体坐标夹角（度）《抗震规X》5.1.1条和《高规》“一般情况下，应至少在结构两个主轴方向分别计算水平地震作用；有斜交抗侧力构件的结构，当相交角度大于15°时，应分别计算各抗侧力构件方向的水平地震作用。

”该参数为地震作用方向或者风荷载作用方向与结构整体坐标的夹角，逆时针方向为正。

如地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为最不利地震作用方向。

从严格意义上讲，规X中所讲的主轴是指地震沿该轴方向作用时，结构只发生沿该轴方向的侧移而不发生扭转位移的轴线。

当结构不规那么时，地震作用主轴方向就不一定是0°和90°。

如最大地震方向与主轴夹角较大时，可以输入该角度考虑最不利作用方向的影响。

操作要点：设计人员事先很难估算结构的最不利地震作用方向，因此可以先取初始值0°，SATWE计算后在计算书WZQ.OUT中输出最不利方向角，如果这个角度与主轴角度大于±15°，应该将角度输入重新计算，以考虑最不利地震作用方向的影响。

注意事项：1、为避免填入该角度后图形旋转带来的不便，也可以将最不利地震作用方向在多方向水平地震参数中输入；2、本参数不是规X要求的，仅供设计人员选用；3、本参数也可以考虑最大风力作用的方向，但需要用户自行设定多个角度进行计算，比较多次计算结果取最不利值。

⏹混凝土容重主要用于求梁、柱、墙自重，初始值容重为25，适合于一般工程。

如果要考虑梁柱墙上的抹灰层、装修层等荷载时，可以采用加大容重的方法近似考虑，以避免繁琐的荷载导算，一般框架取25，框剪取26，剪力墙取27。

⏹钢材容重初始值为78，适合于一般工程情况，若要考虑构件表面装饰和防火涂层重量时，应按照实际情况修改此参数。

⏹裙房层数《高规》：“塔楼中与裙房相连的外围柱、剪力墙，从固定端至裙房屋面上一层的高度X围内，柱纵向钢筋的最小配筋率宜适当提高，剪力墙宜按本规程第7．2．15条的规定设置约束边缘构件，柱箍筋宜在裙楼屋面上、下层的X围内全高加密；当塔楼结构相对于底盘结构偏心收进时，应加强底盘周边竖向构件的配筋构造措施。

SATWE前处理参数总信息：结构材料信息：按主体结构材料选择，底框选择[砌体结构]。

此参数便于程序正确选择相关规范计算地震力和风荷载。

混凝土容重(kN/m3)：框架宜取26kN/m ，剪力墙宜取28kN/m ，包含饰面材料的折算容重。

框-剪根据剪力墙数量取中间某值。

改变此参数也就改变了整个结构的砼容重，这时楼板砼重量宜采用手工输入。

见《荷规》附录A表A.1-6。

钢材容重(kN/m3)：取78kN/m ，考虑饰面材料重量时，应填入适当值。

水平力的夹角(Rad)：一般取0度，地震力、风力作用方向，逆时针为正。

当结构分析所得的[地震作用最大的方向]＞15 度时,宜将其输入验算。

水平力夹角可在WZQ.OUT中查看。

地下室层数：与上部结构整体分析的地下室层数，无地下室填0。

定义此参数后，程序自动将风荷载的起算点上移至地下一层顶板处，并为上部结构的嵌固位置提供信息。

当地下一层因为墙体少，顶板大量降板、开大洞，是半地下层（地面部分高度大于层高的1/3）等原因，不能形成有效的约束时，应取地下一层底板以下地下室层数。

详见《国标图集05SG109-3》56页。

后面凡涉及地下室层数时，均以此参数范围为准。

竖向荷载计算信息：【一次性加载】仅适用于多、低层。

【模拟施工加载1】适用于多层、高层。

【模拟施工加载2】适用于框－剪、框－筒等高层基础。

【模拟施工加载3】适用于多层、高层，宜优先选用。

依据见《高规》5.1.9条及条文说明。

风荷载计算信息：计算X,Y两个方向的风荷载....始终选择[计算风荷载]，程序会自动组合。

地震力计算信息：计算X,Y两个方向的地震力....[不计算地震作用]用于无抗震设防要求（＜6度）时。

[计算水平地震作用]适用于抗震设防烈度≥6度时。

[计算水平和竖向地震作用]适用于8、9度的大跨和长悬臂结构及9度的高层结构，8度带转换层高层结构的转换构件，8度连体结构的连接体。

依据《抗规》1章（含强条）、3.1.3条（强条）、3.1.4条、5.1.1条（强条）、5.1.6条2款（强条），《高规》3.3.2条（强条）。

S a t w e参数的设置绝对很详细例子集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-结构专业技术文件（J02-2010）SATWE结构模型输入及参数设置2010年7月结构模型输入及参数设置1、总信息：1.1水平力与整体坐标系夹角：0根据抗规（GB50011-2001）5.1.1条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用”。

当计算地震夹角大于15度时，给出水平力与整体坐标系的夹角（逆时针为正），程序改变整体坐标系，但不增加工况数。

同时，该参数不仅对地震作用起作用，对风荷载同样起作用。

通常情况下，当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度（包括X、Y两个方向）时，应将此方向重新输入到该参数进行计算。

1.2混凝土容重：26KN/m2本参数用于程序近似考虑其没有自动计算的结构面层重量。

同时由于程序未自动扣除梁板重叠区域的结构荷载，因而该参数主要近似计算竖向构件的面层重量。

通常对于框架结构取25-26KN/m2；框架-剪力墙结构取26KN/m2；剪力墙结构，取26-27KN/m2。

1.3钢容重：78KN/m2一般情况下取78，当考虑饰面设计时可以适当增加。

1.4裙房层数：按实际填入混凝土高规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施。

同时抗规（GB50011-2001）条条文说明要求：带有大底盘的高层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸一层，大底盘顶板以上至少包括一层。

裙房与主楼相连时，加强部位也宜高出裙房一层。

SATWE参数设置（巨详细）satwe参数设置重要提示：新版PKPM系列软件对模块间存储和传输过程中的所有数据采用了新的加密和验证机制。

如果您的工程计算结果数据异常，请先验证您的模型数据在建立、传输和协同修改过程中，所有流程是否使用PKPM正版软件！1、新设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。

1.增加“考虑结构使用年限的活荷载调整系数lγ”新版高规范第5.6.1条增加了“考虑结构“Lγ”使用寿命的活载调整系数”，在本模块“一般信息”页签中新增该项，默认值为“1.0”（该值按50年的设计使用寿命取值，对应的100年值为1.1）。

该值可由用户设置，取值范围为[0,2]。

2.新旧规范中“混凝土保护层”的概念不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。

本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。

注：打开旧模型数据时，需按混凝土规范表8.2.1重新调整保护层厚度，计算结果能满足新规范的要求。

3.钢筋类别的增减新版《砼规》4.2.3条，增加500mpa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300mpa级钢筋，取消hpb235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。

因此，本模块添加了五种类型的钢筋：hpb300、hrbf335、hrbf400、HRB500和HRBF500。

但是，hpb235级钢筋仍保留在列表末尾，由用户指定。

注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用hpb235级钢筋进行计算，配筋结果将不符合新版规范要求。

1、SATWE总信息（1）结构材料信息：按主体结构材料选择“钢筋混凝土结构”，如果是底框架结构要选择“砌体结构”。

（2）混凝土容重（KN/m3): Gc=27.00，一般框架取26～27，剪力墙取27～28，在这里输入的混凝土容重包含饰面材料。

（3）钢材容重（KN/m3):Gs＝78.00，当考虑饰面材料重量时，应适当增加数值。

（4）水平力的夹角（Rad):ARF＝0，一般取0度，地震力、风力作用方向反时针为正。

当结构分析所得的“地震作用最大的方向”>15度时，宜按照计算角度输入进行验算。

（5）地下室层数：MBASE＝1，定义与上部结构整体分析的地下室层数，无则填0 。

（6）竖向荷载计算信息：“模拟施工加载 1 ”，多层建筑选择“一次性加载”；高层建筑选择“模拟施工加载1 ”，高层框剪结构在进行上部结构计算时选择“模拟施工加载1 ”，但在计算上部结构传递给基础的力时应选择“模拟施工加载2”。

不计算竖向力：它的作用主要用于对水平荷载效应的观察和对比等。

-----一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。

因为施工的层层找平对多层结构的竖向变位影响很小，所以不要采用模拟施工方法计算。

-----模拟施工方法1加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算。

但是对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。

于是就有了下一种竖向荷载加载法。

------模拟施工方法2加载：这是在“模拟施工方法1”的基础上将竖向构件（柱、墙）的刚度增大10倍的情况下再进行结构的内力计算，也就是再按模拟施工方法1加载的情况下进行计算，主要适用于高层框-剪结构。

采用这种方法计算出的传给基础的力比较均匀合理，可以避免墙的轴力远远大于柱的轴力的不和理情况。

由于竖向构件的刚度放大，使得水平梁的两端的竖向位移差减少，从而其剪力减少，这样就削弱了楼面荷载因刚度不均而导致的内力重分配，所以这种方法更接近手工计算。

SATWE设计参数处理注意事项1、按构件原型输入：按柱、异形柱、梁、墙（含开洞）构件原型输入，没有楼板的房间要开洞，不要把TAT薄壁柱理论对结的简化带入。

2、轴网输入：删除各层无用的网点，利用偏心布置构件功能，消除短梁、短墙、柱内多节点。

PMCAD的数据检查要通过。

SATWE数据报告提示的问题要消除。

3、柱、梁截面形式及材料：附录A中的15种截面类型，程序可计算自重。

范例外的自重需用户输入。

4、板―柱结构输入：柱网需输入截面为100X100的虚梁。

5、厚板转换层输入：柱网需输入截面为100X100的虚梁。

层高以板厚的1/2划分。

6、错层结构输入：A、框架错层：在PM中调整梁端高，含斜梁。

B、剪力墙错层：由于PM以楼板划分层，可在错层中局部布板。

C、多塔层高不同：把形成的塔虚层中楼板去掉。

关于整理SATWE设计参数便览的说明设计参数的合理确定至关重要，以便览的方式整理其目的是在SATWE的操作中，可据本便览比较快的定下来。

SATWE的设计参数，用户手册有一些说明，但分散在多处且过于简单，很不好用。

论坛里也有许多帖子，但总觉得系统性、实用性有些不足。

SATWE前处理----接PM生成SATWE数据菜单共13项，重点是1、2两项。

SATWE参数便览之总信息1、水水平力与整体坐标夹角（度）：采用隐含值0，经计算后，当大于15度时，填入计算值重算。

2、混凝土容重：隐含值25。

构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪力墙、板柱结构偏小。

3、钢材容重：隐含值78。

可行。

4、裙房层数：指地上的周边都有的群房。

当主体一面或多面无裙房时，风荷载需个案处理。

5、转换层所在层号：按自然层号填输，含地下室的层数。

6、地下室层数：按地下层数填输，当一面或多面临空时，填土侧压力需个案处理。

7、墙元细分控制最大控制长度：墙元长度太大则计算精度无法保证，可采用隐含值。

8、对所有楼层采用刚性楼板假定：位移计算时，不论是否开大洞或不规则，必须是刚性板假定。

SATWE的参数设置采用SATWE 进行结构整体计算分析，需要输入很多参数，如何正确输入参数直接关系到结构计算结果的正确与否，因此必须深刻理解每个输入参数的意义并且按照实际情况正确输入。

一、总信息1水平力与整体坐标角：反应是地震作用方向角的函数。

一般情况下取0度，平面复杂(如L型、三角型)或抗侧力结构非正交时，应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。

2、混凝土容重：由于建模时没有考虑墙面的装饰面层，因此钢筋混凝土计算重度，考虑饰面的影响应大于25KN/m3，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值：框架结构取25.5KN/m3；框剪结构取26KN/m3；剪力墙结构取27KN/m3。

3、钢材容重：一般取78KN/m3，不必改变。

4、裙房层数：按实际情况输入。

高规第4.8.6 条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施,因此该数必须给定。

5、转换层所地层号：按实际情况输入。

该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。

6、地下室层数：程序据此信息决定底部加强区范围和内力调整。

当地下室局部层数不同时，以主楼地下室层数输入。

7、墙元细分最大控制长度：可取1~5 之间的数值，长度控制越短计算精度越高，但计算耗时越多，一般取2 就可满足计算要求，框支剪力墙可取1 或1.5。

8、墙元侧向节点信息：内部节点：一般选择内部节点，当有转换层时，需提高计算精度是时，可以选取外部节点；外部节点：按外部节点处理时，耗机时和内存资源较多。

9、恒活荷载计算信息：a．一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。
