各种比例尺分幅号计算

地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，界范围来讲，测制成套的各种比例尺地形图时，测制成套的各种比例尺地形图时，测制成套的各种比例尺地形图时，分幅编号尤其必要。

分幅编号尤其必要。

分幅编号尤其必要。

通常这是由通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°0°-60°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°60°-76°-76°之间的图幅，其经差为12°，纬差为4°；在76°76°-80°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°0°-60°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

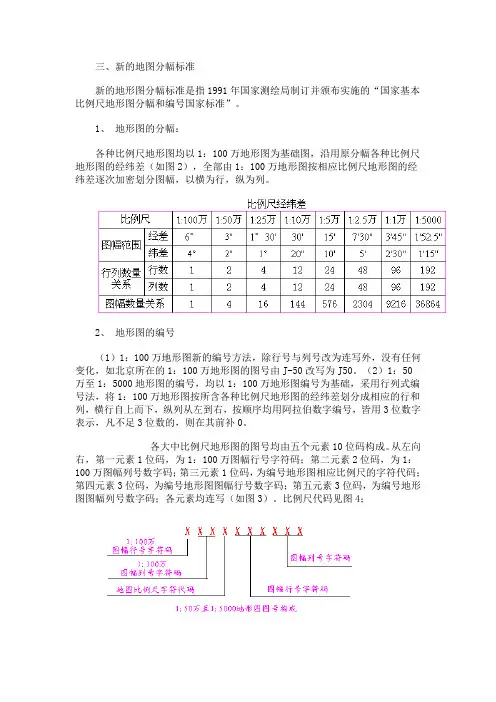

三、新的地图分幅标准新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。

1、地形图的分幅：各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图2），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。

2、地形图的编号（1）1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。

（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。

各大中比例尺地形图的图号均由五个元素10位码构成。

从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图3）。

比例尺代码见图4；新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理1，地形图的梯形分幅和编号地图的梯形分幅又称国际分幅，由国际统一规定的经纬线为基础划分的。

由于子午线向南北极收敛，因此，整个图幅呈梯形。

其划分的方法和编号，随比例尺不同而不同。

1)1：100万地形图的分幅和编号1：100万地形图的分幅是从地球赤道(纬度0)起，分别向南北两极，每隔纬差4°为一横行，依次以字母A，B，C，D， (V)示；由经度180°起，自西向东每隔经差6°为一纵列，依次用数字1，2，3，…，60表示。

如图10-1所示为东半球北纬1：100万地图的国际分幅和编号。

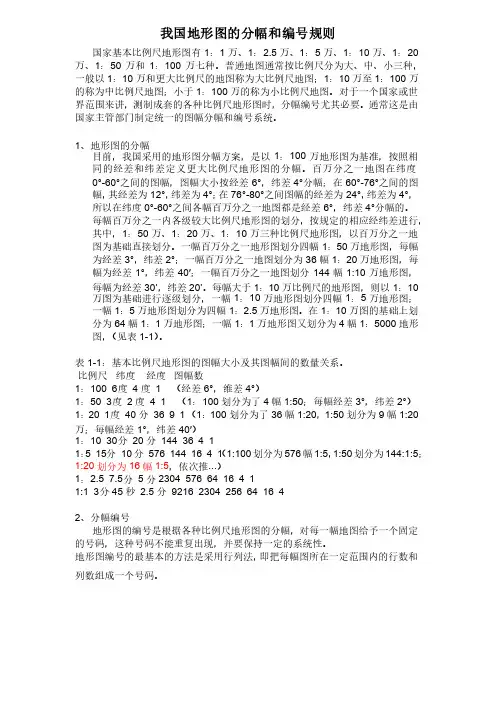

标准图框分幅与编号:我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。

1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。

从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。

每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。

如北京在1:100万图上处于第J列第50行，故编号为J-50。

1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。

1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。

表1 国家基本比例尺地形图分幅编号表准比例尺地形图的编给规范及图式。

新测和更新的地图，照此标准进行分幅和编号。

我国基本比例尺的地形图包括1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺。

基本比例尺地图以1:100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。

不同比例尺的图幅将1:100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表2所示。

1:100万地形图的分幅仍按国际标准进行。

每幅1:100万地图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，如北京所在的1:100万地图的图幅编号为J50。

表2 基本比例尺地图分幅万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字(数字码)编号，这样便于计算机运算处理。

图幅编号计算方法图幅编号是地图制图中非常重要的一环，它能够帮助我们准确地定位和识别地图上的各个区域，为地图的使用提供了方便。

在地图制图中，图幅编号的计算方法是非常重要的，下面我们将详细介绍图幅编号的计算方法。

首先，图幅编号是根据地图的分幅情况而确定的。

一般来说，地图都是按照一定的比例尺进行分幅的，每个分幅都有一个唯一的编号。

在计算图幅编号时，我们需要先确定地图的比例尺和分幅情况，然后按照一定的规则进行计算。

其次，图幅编号的计算方法通常是根据地图的经纬度坐标来确定的。

我们可以根据地图上的经纬度坐标和比例尺来计算出每个图幅的编号。

一般来说，地图上的经纬度坐标是以度、分、秒的形式表示的，我们可以根据这些坐标来确定每个图幅的编号。

另外，图幅编号的计算方法还与地图的投影方式有关。

在地图制图中，常用的投影方式有墨卡托投影、等角投影、等距投影等。

不同的投影方式会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的投影方式。

此外，图幅编号的计算方法还需要考虑地图的分幅方式。

地图的分幅方式有横向分幅和纵向分幅两种，不同的分幅方式也会对图幅编号的计算产生影响。

最后，图幅编号的计算方法还需要考虑地图的坐标原点和坐标系。

地图的坐标原点和坐标系不同，会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的坐标原点和坐标系。

综上所述，图幅编号的计算方法是根据地图的分幅情况、经纬度坐标、投影方式、分幅方式、坐标原点和坐标系等因素来确定的。

在地图制图中，我们需要根据这些因素来准确地计算图幅编号，以便于地图的使用和识别。

希望本文对图幅编号的计算方法有所帮助。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

我国基本比例尺地形图如何分幅与编号？
为了保管和使用方便，我国对每一种基本比例尺地形图的图廓大小都做了规定，每一幅地形图给出了相应的号码标志，这就是地形图的分幅与编号。

地形图分幅有两种方法：一是矩形分幅，一是经纬线分幅，我国采用经纬线分幅。

1991年前我国基本比例尺地形图分幅与编号系统是一1：100万地形图为基础，延伸出1：50万、1：25万、1：10万三种比例尺；在1：10万地形图基础上又延伸出两支：第一支为1：5万及1：2.5万比例尺；第二支为1：1万比例尺。

1：100万地形图采用行列式编号，其它六种比例尺的地形图都是在1：100万地形图的图号后面增加一个或数个自然序数（字符或数字）编号标志而成。

1：100万地形图的分幅和编号是国际上统一规定的，从赤道起向两极纬差每4o为一列，将南北半球分别分成22列，依次以字母A、B、C、D……V表示；由经度180o起，从西向东，每经差6o为一行，将全球分成60行，依次用数字1、2、3、4……60表示，采用“横列号－行号”编号表示。

1991年我国制定了《国家基本比例尺地形图分幅和编号》的国家标准，自1991年起新测和更新的地形图，照此标准进行分幅和编号。

地图最大精度
视力正常的人的肉眼能分辨的图上最短距离是0.1毫米。

因此，相当于图上0.1毫米的实地水平长度就是地图上所能表示的最精密限度，称为比例尺的最大精度。

下表为国家基本比例尺地形图的最大精度：。

第二章地图的分幅与编号第一节地图分幅与编号的定义与作用为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。

为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。

一、地图分幅1．矩形分幅矩形分幅又可分为拼接的和不拼接的两种。

拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。

不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图2－1，图2－2)，而且有时还可以根据主区的大小变更地图的比例尺。

图2－2不拼接分幅图示例2．经纬线分幅图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。

是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。

二、地图编号编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。

编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。

常用的地图编号有行列式、自然序数式、行列－自然序数式和西南角图廓点坐标公里数编号等。

三、地图分幅编号的作用地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。

首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。

其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。

第三是管理和发行的需要，地图分幅编号后，便于分类分区有序地存贮；大小规格一致，易于包装。

运输和存放；统一编号，有利于快速检索和发行。
