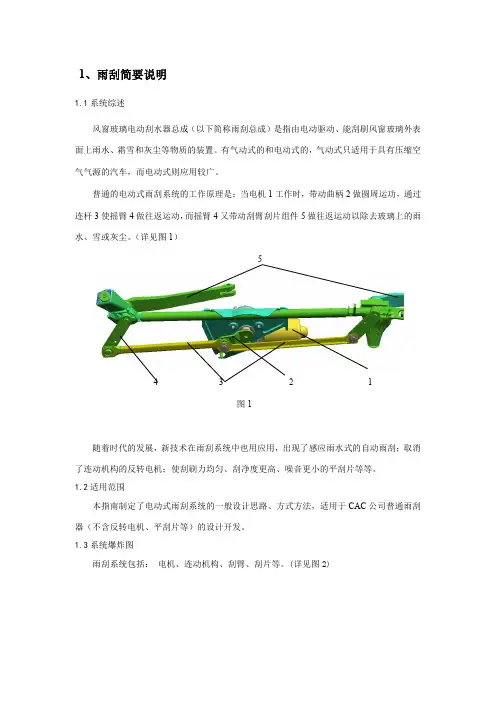

1、雨刮简要说明1.1系统综述风窗玻璃电动刮水器总成（以下简称雨刮总成）是指由电动驱动、能刮刷风窗玻璃外表面上雨水、霜雪和灰尘等物质的装置。
有气动式的和电动式的，气动式只适用于具有压缩空气气源的汽车，而电动式则应用较广。
普通的电动式雨刮系统的工作原理是：当电机1工作时，带动曲柄2做圆周运功，通过连杆3使摇臂4做往返运动，而摇臂4又带动刮臂刮片组件5做往返运动以除去玻璃上的雨水、雪或灰尘。
（详见图1）54321图1随着时代的发展，新技术在雨刮系统中也用应用，出现了感应雨水式的自动雨刮；取消了连动机构的反转电机；使刮刷力均匀、刮净度更高、噪音更小的平刮片等等。
1.2适用范围本指南制定了电动式雨刮系统的一般设计思路、方式方法，适用于CAC公司普通雨刮器（不含反转电机、平刮片等）的设计开发。
1.3系统爆炸图雨刮系统包括：电机、连动机构、刮臂、刮片等。
(详见图2)图22、设计构想2.1设计原则系统设计时应最大限度的继承现生产或已确定开发状态的产品，包括接插件型号（如图3）、紧固件型号，以降低产品开发成本、开发周期，保证产品质量，同时也便于我司的系统管理。
根据车型不同，确定是否有防浮翼，自动雨刮等。
在设计初期应与厂家确定雨刮器的试验项目、试验标准等。
厂家：AMP护套号：936294-2定义：1－电源；2－自动回位；3－空位；4－高速；5－低速；6－地前雨刮插件厂家：AMP护套号：174928-1端子号：173645-2定义：1－电源2－自动回位3－地后雨刮插件图32.1.1雨刮器功能要求2.1.2顾客要求雨刮系统对于驾驶者的重要性是不言而喻的，尤其是在雨雪天气，所以雨刮系统的可靠性和刮净度是顾客提出的最基本要求，同时对雨刮系统的噪音和雨刮对收音系统的骚扰程度也提出了要求。
2.1.3性能要求1、雨刮器应能承受-40℃～+95℃的环境温度且不变形。
，2、雨刮系统在12VDC湿玻璃上刮刷，电机最大电流消耗不大于10A3、高频不小于45次/min，低频不小于20次/min，且高频与低频之差应不小于15次/min。

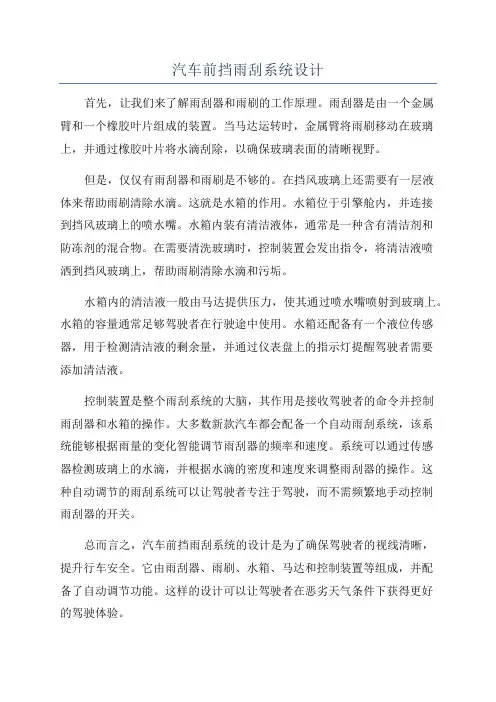

汽车前挡雨刮系统设计
首先，让我们来了解雨刮器和雨刷的工作原理。
雨刮器是由一个金属
臂和一个橡胶叶片组成的装置。
当马达运转时，金属臂将雨刷移动在玻璃上，并通过橡胶叶片将水滴刮除，以确保玻璃表面的清晰视野。
但是，仅仅有雨刮器和雨刷是不够的。
在挡风玻璃上还需要有一层液
体来帮助雨刷清除水滴。
这就是水箱的作用。
水箱位于引擎舱内，并连接
到挡风玻璃上的喷水嘴。
水箱内装有清洁液体，通常是一种含有清洁剂和
防冻剂的混合物。
在需要清洗玻璃时，控制装置会发出指令，将清洁液喷
洒到挡风玻璃上，帮助雨刷清除水滴和污垢。
水箱内的清洁液一般由马达提供压力，使其通过喷水嘴喷射到玻璃上。
水箱的容量通常足够驾驶者在行驶途中使用。
水箱还配备有一个液位传感器，用于检测清洁液的剩余量，并通过仪表盘上的指示灯提醒驾驶者需要
添加清洁液。
控制装置是整个雨刮系统的大脑，其作用是接收驾驶者的命令并控制
雨刮器和水箱的操作。
大多数新款汽车都会配备一个自动雨刮系统，该系
统能够根据雨量的变化智能调节雨刮器的频率和速度。
系统可以通过传感
器检测玻璃上的水滴，并根据水滴的密度和速度来调整雨刮器的操作。
这
种自动调节的雨刮系统可以让驾驶者专注于驾驶，而不需频繁地手动控制
雨刮器的开关。
总而言之，汽车前挡雨刮系统的设计是为了确保驾驶者的视线清晰，
提升行车安全。
它由雨刮器、雨刷、水箱、马达和控制装置等组成，并配
备了自动调节功能。
这样的设计可以让驾驶者在恶劣天气条件下获得更好
的驾驶体验。

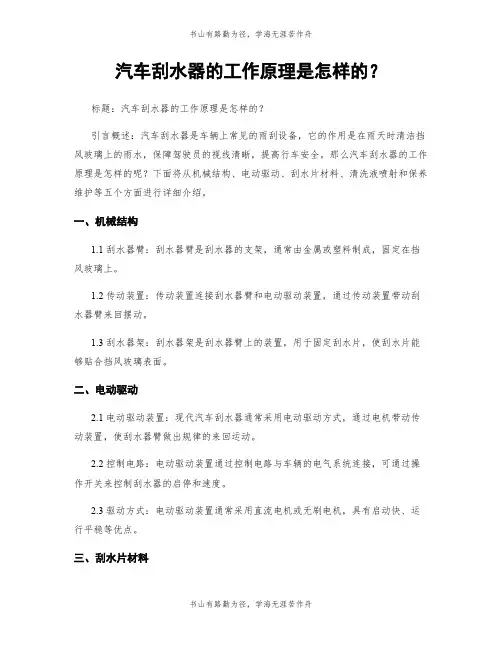

汽车刮水器的工作原理是怎样的？标题：汽车刮水器的工作原理是怎样的？引言概述：汽车刮水器是车辆上常见的雨刮设备，它的作用是在雨天时清洁挡风玻璃上的雨水，保障驾驶员的视线清晰，提高行车安全。
那么汽车刮水器的工作原理是怎样的呢？下面将从机械结构、电动驱动、刮水片材料、清洗液喷射和保养维护等五个方面进行详细介绍。
一、机械结构1.1 刮水器臂：刮水器臂是刮水器的支架，通常由金属或塑料制成，固定在挡风玻璃上。
1.2 传动装置：传动装置连接刮水器臂和电动驱动装置，通过传动装置带动刮水器臂来回摆动。
1.3 刮水器架：刮水器架是刮水器臂上的装置，用于固定刮水片，使刮水片能够贴合挡风玻璃表面。
二、电动驱动2.1 电动驱动装置：现代汽车刮水器通常采用电动驱动方式，通过电机带动传动装置，使刮水器臂做出规律的来回运动。
2.2 控制电路：电动驱动装置通过控制电路与车辆的电气系统连接，可通过操作开关来控制刮水器的启停和速度。
2.3 驱动方式：电动驱动装置通常采用直流电机或无刷电机，具有启动快、运行平稳等优点。
三、刮水片材料3.1 橡胶刮水片：传统的刮水器通常采用橡胶刮水片，具有良好的弹性和耐磨性，能够有效清除挡风玻璃上的雨水。
3.2 聚合物刮水片：近年来，一些高端汽车开始采用聚合物刮水片，具有更好的耐候性和耐磨性，延长了刮水器的使用寿命。
3.3 刮水片更换：刮水片通常需要定期更换，以保证清洁效果和驾驶安全。
四、清洗液喷射4.1 喷水装置：刮水器通常配备有清洗液喷射装置，可以在刮水器工作时向挡风玻璃喷洒清洗液，帮助清洁玻璃表面。
4.2 清洗液储存：清洗液通常存储在专用的水箱中，通过喷水装置喷射到挡风玻璃上。
4.3 清洗液喷射控制：清洗液喷射通常由控制电路控制，可通过操作开关来控制清洗液的喷射。
五、保养维护5.1 定期检查：定期检查刮水器的工作状态，包括刮水片的磨损情况、传动装置的松动情况等。
5.2 清洁保养：定期清洁刮水器臂和刮水片，保持其表面清洁，避免灰尘和污垢影响刮水效果。

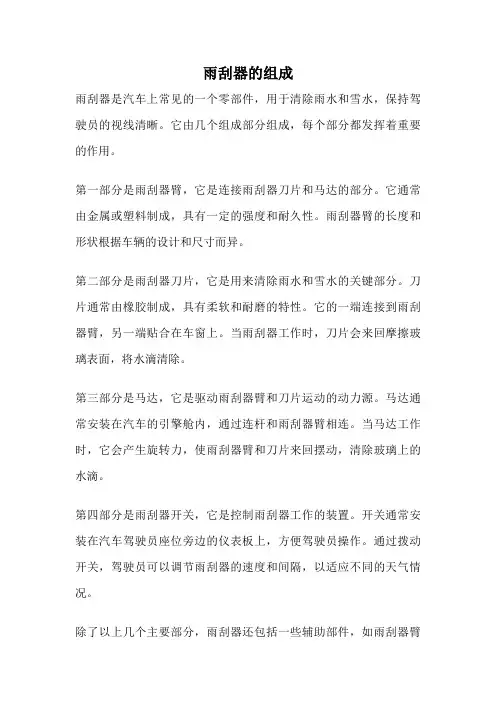

雨刮器的组成雨刮器是汽车上常见的一个零部件，用于清除雨水和雪水，保持驾驶员的视线清晰。
它由几个组成部分组成，每个部分都发挥着重要的作用。
第一部分是雨刮器臂，它是连接雨刮器刀片和马达的部分。
它通常由金属或塑料制成，具有一定的强度和耐久性。
雨刮器臂的长度和形状根据车辆的设计和尺寸而异。
第二部分是雨刮器刀片，它是用来清除雨水和雪水的关键部分。
刀片通常由橡胶制成，具有柔软和耐磨的特性。
它的一端连接到雨刮器臂，另一端贴合在车窗上。
当雨刮器工作时，刀片会来回摩擦玻璃表面，将水滴清除。
第三部分是马达，它是驱动雨刮器臂和刀片运动的动力源。
马达通常安装在汽车的引擎舱内，通过连杆和雨刮器臂相连。
当马达工作时，它会产生旋转力，使雨刮器臂和刀片来回摆动，清除玻璃上的水滴。
第四部分是雨刮器开关，它是控制雨刮器工作的装置。
开关通常安装在汽车驾驶员座位旁边的仪表板上，方便驾驶员操作。
通过拨动开关，驾驶员可以调节雨刮器的速度和间隔，以适应不同的天气情况。
除了以上几个主要部分，雨刮器还包括一些辅助部件，如雨刮器臂的连接杆、雨刮器臂的关节和雨刮器刀片的连接装置。
这些部件的作用是使整个雨刮器系统更加稳固和可靠。
雨刮器是汽车行驶中必不可少的装置，它的作用是保持驾驶员的视线清晰，提高行车安全性。
在雨天或雪天行驶时，雨刮器可以迅速清除车窗上的水滴和杂物，确保驾驶员能够清晰地看到前方的道路和交通情况。
雨刮器是汽车上重要的零部件，由雨刮器臂、雨刮器刀片、马达和开关等组成。
它们共同协作，确保驾驶员在恶劣天气下能够保持良好的视线，提高行车安全性。
在日常使用中，我们应该定期检查和更换雨刮器刀片，以确保其正常工作。
汽车自动雨刷控制系统的设计1.系统组成汽车自动雨刷控制系统的主要组成部分包括传感器、控制单元、雨刷电机和雨刷臂。
传感器用于感知降雨量和雨刷工作状态，控制单元根据传感器的反馈信号来控制雨刷电机的启停和调速，雨刷电机通过雨刷臂将雨刷刷片移动到所需位置。
2.传感器选择传感器是汽车自动雨刷控制系统中最关键的部件之一，可以选择光电传感器和雨滴传感器。
前者利用光电原理感知雨滴的存在，后者通过感应特定频率的电流信号来检测雨滴落在车窗上的情况。
选择合适的传感器可确保系统的准确性和可靠性。
3.控制单元设计控制单元是汽车自动雨刷控制系统的核心，它负责接收传感器的信号并进行处理，根据降雨量的大小和雨刷的工作状态来控制雨刷电机的运行。
控制单元应具备高性能的处理器和合适的算法，以快速、准确地响应外部环境变化，并确保雨刷的工作效果。
4.雨刷电机选择雨刷电机是实现雨刷刷片移动的关键部件，可以选择直流电机或步进电机。
直流电机可以通过改变电压和电流来控制速度和运行方向，而步进电机可以通过控制脉冲信号来精确控制移动距离。
根据系统的要求和成本预算，选择合适的电机类型。
5.雨刷臂设计雨刷臂是连接雨刷电机和雨刷刷片的机构，其设计应具备稳定性和可靠性。
雨刷臂的长度和强度应适当，以保证雨刷刷片能够覆盖整个前窗，并在高速行驶时不会产生抖动和噪音。
6.系统控制算法汽车自动雨刷控制系统的控制算法应能够根据降雨量的变化调节雨刷的运行速度和频率。
一种常用的算法是根据传感器的反馈信号判断降雨量的大小，然后根据预设的工作模式来调整雨刷的运行状态。
例如，在小雨情况下，雨刷启动时间间隔可以较长，运行速度可以较慢，而在大雨情况下，启动时间间隔可以较短，运行速度可以较快。
7.系统测试和调试设计完成后，需要对汽车自动雨刷控制系统进行测试和调试，以确保系统的可靠性和稳定性。
测试过程中需要关注系统的动作是否准确、响应速度是否满足要求以及系统的耐久性如何等方面。
总结：汽车自动雨刷控制系统对于驾驶员的行车安全具有重要意义。

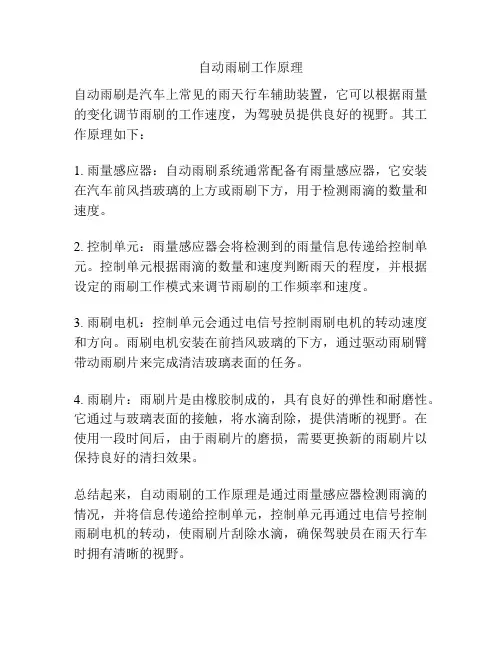

自动雨刷工作原理
自动雨刷是汽车上常见的雨天行车辅助装置，它可以根据雨量的变化调节雨刷的工作速度，为驾驶员提供良好的视野。
其工作原理如下：
1. 雨量感应器：自动雨刷系统通常配备有雨量感应器，它安装在汽车前风挡玻璃的上方或雨刷下方，用于检测雨滴的数量和速度。
2. 控制单元：雨量感应器会将检测到的雨量信息传递给控制单元。
控制单元根据雨滴的数量和速度判断雨天的程度，并根据设定的雨刷工作模式来调节雨刷的工作频率和速度。
3. 雨刷电机：控制单元会通过电信号控制雨刷电机的转动速度和方向。
雨刷电机安装在前挡风玻璃的下方，通过驱动雨刷臂带动雨刷片来完成清洁玻璃表面的任务。
4. 雨刷片：雨刷片是由橡胶制成的，具有良好的弹性和耐磨性。
它通过与玻璃表面的接触，将水滴刮除，提供清晰的视野。
在使用一段时间后，由于雨刷片的磨损，需要更换新的雨刷片以保持良好的清扫效果。
总结起来，自动雨刷的工作原理是通过雨量感应器检测雨滴的情况，并将信息传递给控制单元，控制单元再通过电信号控制雨刷电机的转动，使雨刷片刮除水滴，确保驾驶员在雨天行车时拥有清晰的视野。
