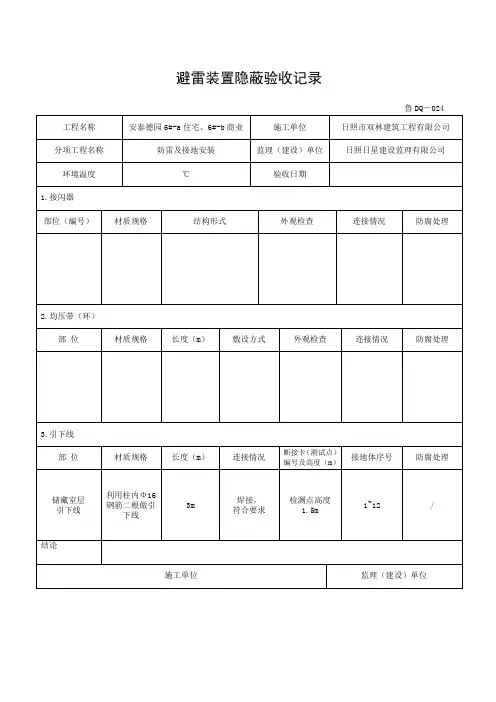

鲁DQ-016避雷装置隐蔽验收记录

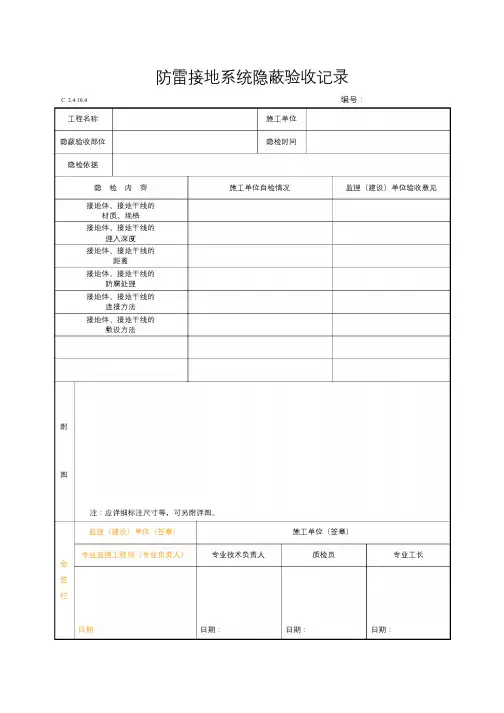

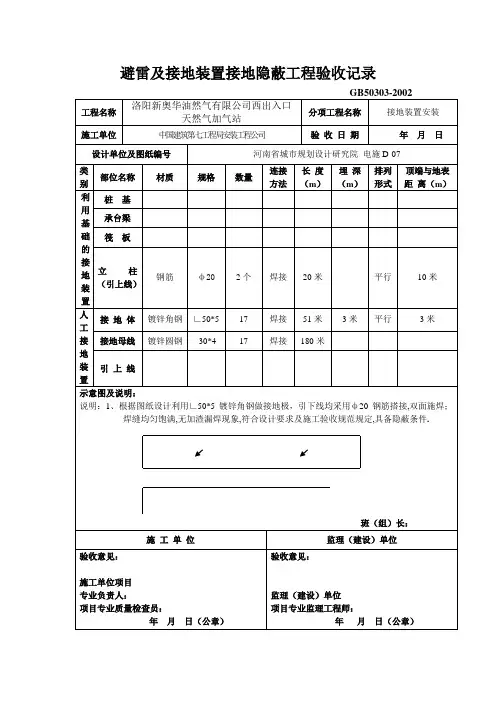

防雷接地系统隐蔽验收记录
C 2.4.10.4 编号：
工程名称施工单位
隐蔽验收部位隐检时间
隐检依据
隐检内容施工单位自检情况监理（建设）单位验收意见
接地体、接地干线的
材质、规格
接地体、接地干线的
埋入深度
接地体、接地干线的
距离
接地体、接地干线的
防腐处理
接地体、接地干线的
连接方法
接地体、接地干线的
敷设方法
附
图
注：应详细标注尺寸等，可另附详图。

监理（建设）单位（签章）施工单位（签章）
专业监理工程师（专业负责人）专业技术负责人质检员专业工长
会
签
栏
日期：日期：日期：日期：。

接地隐蔽验收记录防雷接地项目名称：防雷接地工程隐蔽验收记录施工单位：xxx建筑工程有限公司验收单位：xxx建设管理有限公司验收人员：xxx一、工程概况1.1工程名称：防雷接地工程1.2 工程地点：xxx地区1.3 施工期限：xxxx-xxxx二、工程内容根据设计要求和技术规范，本工程的内容包括但不限于以下项目：2.1XXXX2.2XXXX2.3XXXX三、施工情况3.1 施工时间：xxxx年xx月xx日-xxxx年xx月xx日3.2 施工人员：本次施工共有xxx名人员参与，其中xxx为专业技术人员。

3.3 使用材料：本次施工使用的主要材料有：xxx3.4工艺流程：根据设计要求和技术规范，施工按照以下工艺流程完成：xxxx四、验收情况4.1 验收时间：xxxx年xx月xx日4.2验收标准：根据相关的技术规范和设计要求，本次验收参照以下标准进行：xxxx4.3验收内容：4.3.1现场勘察：验收人员在现场对接地设备的位置、设置、连接等进行仔细勘察，检查是否存在与设计不符、不合理等问题。

4.3.2设备测试：验收人员通过仪器设备对接地电阻进行测量，判断接地设备的性能是否符合要求。

4.3.3现场记录：验收人员对勘察和测试结果进行详细的记录，包括图片、说明、测量数据等，方便后续的检查和评估。

4.4验收结论：根据勘察和测试结果，本次接地工程的隐蔽工程符合设计要求及技术规范的要求，验收合格。

五、存在问题及处理在本次验收过程中，未发现问题及处理。

六、施工质量评定本次隐蔽验收结果表明，施工质量达到了设计要求和技术规范的要求，符合相关标准。

施工单位在本工程的建设中，按照合同约定，按时完成施工任务，保证了施工质量和进度。

七、验收意见及建议7.1验收意见：本次防雷接地工程隐蔽验收合格。

7.2建议：施工单位在后续工程建设过程中，应进行定期维护和检测，确保接地设备长期有效，防止由于设备老化等原因导致防雷功能失效。

八、附件1.图片记录：共x张2. 测量数据表：xxxx以上为本次防雷接地工程隐蔽验收记录，供相关单位参考。

起 到 注:本表适用于较为简单的常规隐蔽工程项目。

如有必要，附加的示图、照片和说明则可随本表之后作为本表的 附件。

项目负责人专业承包安装单位
/项目负责人/相关的施工部位
(层、区、段、房、室)
1-3栋基础防雷接地安装及引下线总承包施工单位
中太建设集团股份有限公司单位(子单位)工程名称糖果花园（地下室、1~10栋）
所属子分部(系统)工程名称/分项(子系统)工程名称
防雷及接地安装/接地装置安装、防雷引下线施工执行的技术标准(含企
业的工艺规程、工法等)名
称及编号
《建筑电气工程施工质量验收规范》(GD50303-2002)相关施工图名称及其图号
防雷设计简要说明FZ-01、防雷与接地装置做法示例FZ-02、基础（地下室）接地（一）F-01、基础（地下室）接地（二）F-02； 止
隐蔽工程内容(项目名称) 隐蔽方式/施工方法/隐蔽前已进行的检查测试项目及其结果(简述):
防雷接地装置
隐蔽内容、部位及施工方法简介：
部位：1-3栋基础防雷接地安装及引下线：
隐蔽内容及施工方法：
1、基础接地网：利用地梁钢筋主筋（2根）通过焊接Φ10圆钢跨接钢筋保证主
筋不间断并形成闭环，下与承台基础桩筋焊接连接；
2、利用柱内两根主筋作引下线与承台、桩通过焊接Φ10圆钢焊接连通。

验收日期:从专业承包安装单位
检查评定结果 专业工长(施工员)(签名)
检查测试负责人(签名) 项目专业质量检查员(签名):年 月 日经检查，该部分工程符合设计与规范规定要求。

(公章)
GD3010217监理(建设)单位
验收结论 专业监理工程师(签名):
(建设单位项目专业技术负责人签名):年 月 日(公章)。

避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024山东省建设工程质量监督总站监制防雷引下线及接闪器安装检验批现场验收检查原始记录鲁DQ—079山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录鲁DQ—067山东省建设工程质量监督站总制。

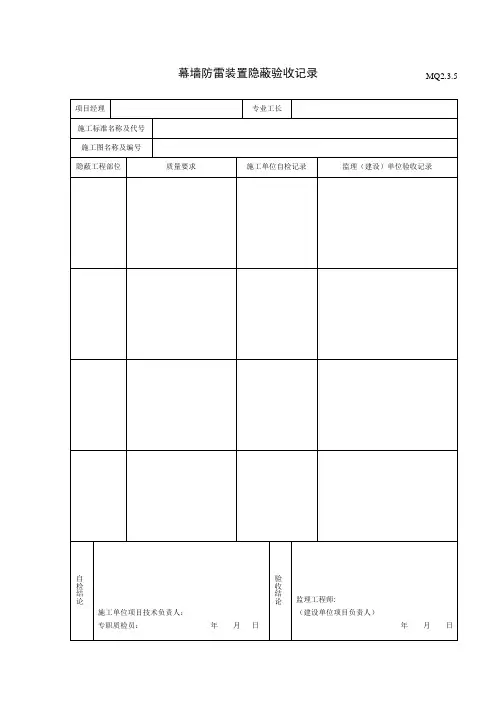

幕墙防雷装置隐蔽验收记录
MQ2.3.5
提示
1 玻璃幕墙金属框架连接的检验指标，应符合下列规定：
（1）幕墙所有金属框架应互相连接，形成导电通路。

（2）连接材料的材质、截面尺寸、连接长度必须符合设计要求。

（3）连接接触面应紧密可靠、不松动。

2 检验玻璃幕墙金属框架的连接，应采用下列方法：
（1）用接地电阻仪或兆欧表测量检查。

（2）观察、手动试验，并用分宽值为１mm的钢卷尺、分辨率为0.05mm的游标卡尺测量。

3 玻璃幕墙与主体结构防雷装置连接的检验指标，应符合下列规定：
（1）连接材质、截面尺寸和连接方式必须符合设计要求。

（2）幕墙金属框架与防雷装置的连接应紧密可靠，应采用焊接或机械连接，形成导电通路。

连接点水平间距不应大于防雷引下线的间距，垂直间距不应大于均压环的间距。

（3）儿墙压顶罩板宜与女儿墙部位幕墙构架连接，女儿墙部位幕墙构架防雷装置的连接节点宜明露，其连接应符合设计的规定。

４检验玻璃幕墙与主体结构防雷装置的连接应在幕墙框架与防雷装置连接部位，采用接地电阻仪表或兆欧表测量和观察检查。

3.3.19引下线安装应按以下程序进行：
1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；
2 直接从根底接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；
3 直接从根底接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。

3.3.20等电位联结应按以下程序进行：
1 总等电位联结：对可作导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子扳，按设计要求做总等电位联结；
2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装
焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；
3 对特别要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

3.3.21接闪器安装：接地装置和引下线应施工完成，才能安装接闪，且与引下线连接。

说明：
3.3.21 这是一个重要工序的排列，不准逆反，否则要酿大祸。

假设先装接闪器，而接地装置尚未施工，引下线也没有连接，会使建筑物遭受雷击的概率大增。

3.3.22防雷接地系统测试：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。

示图或说明：
1、避雷带与各防雷引下线分别与两根柱筋对应焊接，焊接点与板筋连接,按设计要求设置测试点;
2. 柱主筋采纳搭接焊接.并且立焊双面施焊,平焊单面焊接,无夹渣，咬肉，漏焊现象；
3、符合设计要求及电气工程施工质量验收标准GB50303-2002.
防雷接地隐蔽验收记录
GD2302007。
