西门子S7_200与WINCC

西门子S7_200与WINCC的通讯
作者:肖明孙日期:2007/1/4
一、目的：通过PC_ACCESS_V1.0 实现S7_200与WINCC V6.0的通讯,实现用WINCC
做监控.比起用国内的其他组态软件来,更可靠.价格也相对低廉.
二、连接方式: S7_200与WINCC V6.0的通讯有三种方式：
1、PC/PPI 串口方式连接
2、PROFIBUS连接
3、工业以态网的连接
本文档先做的是PC/PPI 串口方式连接，其他两种方式，稍有不同，但基本连
接也可参考本文章。

三、软件需求：
所需要的软件有三个：
组态软件WINCC V6.0
S7_200编程软件MICROWIN V4.0
OPC服务包软件PC_ACCESS_V1.0
四、在PC_ACCESS_V1.0的配置
1、新建一工程
2、插入一新的PLC，并指定通讯方式
3、在PLC下创建变量
可以分组创建变量，如创建组（文件夹）GROUP1 GROUP2 再在下面新建变量
4、打开WINCC，添加OPC的通讯协议
5、选择下图OPC GROUPS 点右手键，选择“系统属性”
6、系统搜索OPC服务器
查找到\\<LOCA> 目录下的S7 200 OPC SERVER
如上图选择后,点击“Browse server”按钮, 出现下图:
点击“Next”按钮,进到下一步
查找到在PC_ACCESS_V1.0中的变量配置.
再点击“ add items”按钮,
点“Finish”
结束后,在WINCC中可以看到下图
做好画面,在画面中连接该变量,可以看见数据,说明连接成功.。

S7-200与wincc通信资料

西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集团... Page 5 of 19
2. 在此处填写CLIENT端的IP 地址。 3. 在此处填写TSAP 地址，请使用10.11 。 4. 点击OK按钮。
1. 选择CRC校验。 2. 使用缺省的时间间隔30 秒。 3. 点击Next>按钮。
/service/e-training/NET/NET_GS_007.asp
7/8/2005

西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集...
Page 13 of 19
1. 输入Partner的IP地址。 2. 点击Address Details按钮。
Page 14 of 19
步骤6：用Configuration Console 配置PC站
在Windows起始菜单中选择：Start-->Simatic-->SIMATIC NET-->Settings->configuration Console 进入配置画面。
1. 选择Configured mode 。 2. 选择 3 作为Index 。 3. 点击Apply按钮。

西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集团... Page 1 of 19
首页 | 西门子中国 | English | 与我们联系 | 网新闻和动态产品和系统应用实例技术支持与服务培训与资料合作伙伴关于我们电子商
CP243-1快速入门：S7-200 与PC 机之间通过以太网的OPC 通讯
将PG/PC 接口该为 S7ONLINE(STEP 7)-->PC internal(local).

西门子200系列PLC与WINCC的连接

一硬件连接
PPI电缆
CPU224
PC
二软件安装
PC Access
MicroWin V4.0 SP6
WinCC
三新建OPC驱动协议
在WinCCExplorer里新建一个新的OPC驱动程序,然后右键点击OPC Groups,新建一个”NewConnection”,如下图
四连接OPC服务器
右键点击”NewConnection”,跳出”连接属性”dialog box,点击”属性”,跳出”NewConnection 属性”dialog box,在OPC服务器名称栏fill “S7200.OPCServer”,点”测试服务器”按钮,通过,则ok.
接着再接着
再接着点击S7200 OPCSERVER,就可以看到之前在PC Access里建立的变量
注意:如为第三方PLC与WINCC通过OPC通讯,则将“S7200.OPCServer”改成相应品牌的OPC名称即可.具体的名称可先用E:\used soft\simatic里的OPC测试软件”opcquickclient”取得.
五在wincc里建立tag
在WinCC里新建变量,跳出”变量属性”对话框,点击地址”选择”按钮,跳出”NewTag属性”对话框,在条目名称栏内可以有两种填写方式:一种是名称寻址(把之前在PC Access里建立的变量名称填进去);一种是绝对地址(如PLC站地址为3,程序里变量地址为Q0.0,则填写”3,Q0.0,BOOL”即可)
六激活WINCC。

WINCC FLEXIBLE和S7-200通讯(重要)

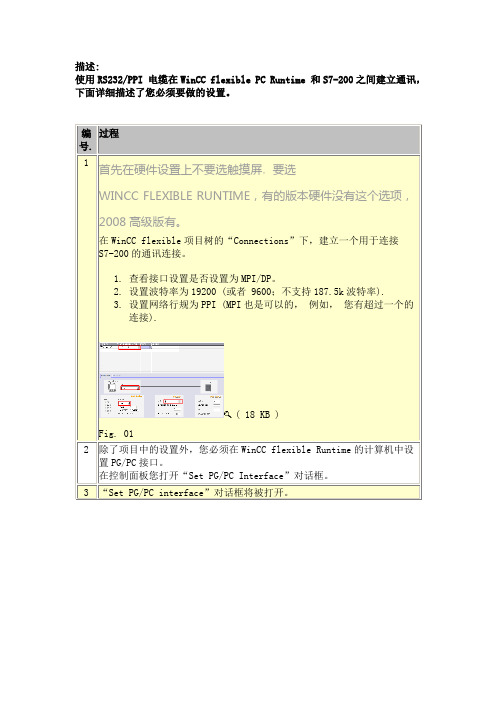

描述:使用RS232/PPI 电缆在WinCC flexible PC Runtime 和S7-200之间建立通讯，下面详细描述了您必须要做的设置。

过程编号.1 首先在硬件设置上不要选触摸屏，要选WINCC FLEXIBLE RUNTIME，有的版本硬件没有这个选项，2008高级版有。

在WinCC flexible项目树的“Connections”下，建立一个用于连接S7-200的通讯连接。

1.查看接口设置是否设置为MPI/DP。

2.设置波特率为19200 (或者 9600；不支持187.5k波特率).3.设置网络行规为PPI (MPI也是可以的，例如，您有超过一个的连接).( 18 KB )Fig. 012 除了项目中的设置外，您必须在WinCC flexible Runtime的计算机中设置PG/PC接口。

在控制面板您打开“Set PG/PC Interface”对话框。

3 “Set PG/PC interface”对话框将被打开。

图. 02这里检查是否做了下面的设置：•应用程序访问点：“S7ONLINE”•使用接口参数： PC/PPI cable4 现在单击属性按钮。

“Properties - PC/PPI cable”对话框将被打开，选择“PPI”标签。

Fig. 03这里检查是否做了下面的设置：•取消选定Advanced PPI•取消选定Multi Master network•传输波特率 19.2kbps (必须与WinCC flexible的设置相符) 5 然后选择“Local Connection”标签。

1，注意在控制面板的地址设置，2，电缆上的拨码开关的设置xkui2009(21:16:55):另外在仿真通讯时，需要关掉S7-200编程软件。

S7-200 SMART与WINCC的通讯实例

摘要：主要介绍S7-200 SMART OPC服务程序的配置方法和步骤，及S7-200 SMART通过以太网与WINCC软件进行数据交换。

关键词：OPC；OPC SERVER；符号名称的IDAbstract: It was mainly introduced the configuration methods and procedure for serving program of S7-200 SMART OPC, and as well as the data exchange of S7-200 SMART with WINCC software by ethernet.Key words: OPC; OPC server; ID for symbols name中图分类号：TS736+.3文献标志码：B 文章编号：1007-9211(2020)22-0059-04S7-200 SMART与WINCC的通讯实例⊙ 顾涛（岳阳林纸股份有限公司岳阳分公司，湖南岳阳 414002）An example of communication of S7-200 SMART with WINCC⊙ GU Tao (Yueyang Branch, Yueyang Forestry and Paper Group Co., Ltd., Yueyang 414002, Hunan, China)顾涛先生主任工程师，碱回收自控技术主管；从事自动化工作33年，在碱回收技改项目中，负责蒸发站和530吨/小时碱炉自控专业的设备方案制定、安装调试工作。

59Nov ., 2020 Vol.41, No.22China Pulp & Paper Industry西门子公司的S7-200 S M A R T C P U是一种小型的P L C，由于体积小、配置灵活，在工业控制中得到了广泛应用。

但由于西门子在W I N C C中没有提供与S7-200 S M A R T的通讯驱动程序，故必须通过西门子另外提供的S7-200S M A R T O P C程序与W I N C C进行通讯。

实验7-S7-200与WinCC的通讯

实验7 S7-200与WinCC的通讯一、实验目的了解S7-200与WinCC基本通信原理，理解OPC接口原理，运用西门子的S7-200 OPC Server接口软件，实现S7-200与WinCC的通讯，并熟练运用WinCC组态软件进行组态，实现电机正方转的过程控制，培养对工业控制系统进行硬件设计、软件编程和现场调试的基本能力。

二、实验要求1)理解OPC接口原理；2)以实验室的S7-200为硬件设备，认识掌握S7-200与WinCC通信原理及方法；3)学习STEP7编程软件，运用梯形图语言对S7-200 PLC进行编程与调试。

三、实验设备1)PC机；Windows XP系统；2)S7-200系列PLC；3)PC/PPI电缆；4)安装S7-200 OPC Server 软件PC ACCESS1.0；5)安装WinCC 6.0软件。

四、实验原理PPI协议是西门子S7-200系列PLC常用通信协议，但WinCC中没有集成该协议，即WinCC不能直接监控S7-200系列PLC组成的控制系统。

S7-200 OPC Server是西门子公司推出的专为解决上位机监控S7-200系列PLC控制系统的接口软件。

因此，WinCC可以通过该软件与S7-200系列PLC很方便的建立通信。

五、实验步骤1、编写并下载梯形图将编写好的梯形图，如下图所示，下载到PLC。

图1 电机正转梯形图图2 电机反转梯形图图3 电机停止梯形图当MW20寄存器接收到数据“1”时，电机正转；当MW20寄存器接收到数据“2”时，电机反转；当MW20寄存器接收到数据“0”时，电机停止。

这在后面的OPC服务器与PLC 之间建立链接时将起到重要作用。

1、用PC ACCESS建立OPC服务器(1)打开软件双击打开V1.0 PC ACCESS软件。

如图4所示。

图4 PC ACCESS软件主界面(2)设置PG/PC接口选择Status菜单下的PG/PC Interface 项，选择PC/PPI cable(PPI)通讯接口。

西门子S7_200与WINCC的通讯应用

自动化公司、热连轧厂稀油监控画面、日期与时间 ”，页脚有十个按钮：分别标有 “ 网络画面 ”、“4# 稀油 ”、“5# 稀油 ”、“6# 稀油 ”、“7# 稀油 ”、“8# 稀油 ”、“9# 稀油 ”、 “6# 液压 ”、“ 故障报警 ”、“ 退出 ”，通过鼠标左键点击按钮可切换到相应的画面，鼠标左键点击退出按钮可退出运行系统。 7 结束语该系统投入运行后一切正常，大大减少了维护量，节约了故障查找时间，提高了生产效率，受到了生产厂的好评。通过这次 S7-200 与 WINCC 通讯的成功运用，本人认为在太钢内部很有推广性，对于点数不多的系统，完全可以采用 S7-200 实现控制，同时用 WINCC 实现监控，采用这种方案可以大幅度降低成本。首次在太钢采用 S7-200 PLC 与 WINCC 实现通讯，并获得成功，节约成本，减少维护量，提高了生产效率。
概述随着工业生产的不断发展，对生产过程控制所需的监视和控制的信息显著增加，推广应用先进的网络化自动控制技术及系统是提高企业生产过程自动化水平和生产效率的一个重要手段。太钢热连轧油库 4#~9# 稀油泵以及 6# 液压泵原采用 3 套 AB PLC 控制，由于集中控制经常出现问题，与其型号相同的 AB PLC 配件已停产，由此给生产带来许多麻烦，针对现状，对此 3 套系统进行改造，改造采用 7 套西门子 S7-200 PLC 对 7 套系统分别进行单独控制，且全部联网，用一台上位机进行监控并对每套系统的 1#、2# 泵实现远程启停操作。 2 系统架构 [1] 该系统上位机采用研华工控机，组态软件采用 WINCC6 .0，7 套 S7-200 全部采用 CPU226 ，考虑到 PC 机与 S7-200 的通讯可靠性问题，采用 PROFIBUS DP 网，7 套 S7-200 分别带 7 块 EM277 智能模块作为从站，其硬件配置如图 1。

WinCC与S7-200SMARTCPU的OPC通信

WinCC 与S7-200 SMART CPU 的 OPC 通信 WinCC 中没有与S7-200 SMART CPU 通信的驱动，所以 WinCC 与 S7-200 SMART CPU 之间通过以太网的通信，只能通过 OPC 的方式实现。

S7-200 SMART CPU 作为 OPC 的 Sever 端，只需设置 IP 地址即可。

址即可。

上位机作为 OPC 的 Client 端，通过 SIMATIC NET 软件建立 PC Station 来与 S7-200 SMART 通信。

通信。

建立好 PC Station 后，WinCC 中的实现步骤如下：中的实现步骤如下：1. 建立所有WinCC 中要用到的变量首先在 OPC Scout 中建立好所有 WinCC 中要用到的变量，步骤见OPC Scout 测试。

2. 添加新的驱动打开 WinCC 软件新建一个项目，用鼠标右键点击“变量管理”，快捷菜单中选择“打开”。

在打开的“WinCC Configuration Studio ”窗口中，鼠标右键“变量管理”，在快捷菜单中选择“添加新的驱动程序”，添加“OPC ”驱动。

如图1．所示。

示。

图1．添加一个新的驱动"OPC"3. 在 WinCC 中搜索及添加 OPC Scout 中定义的变量首先用鼠标右键“OPC Groups” ，在快捷菜单中点击“系统参数”。

在弹出“OPC 条目管理器”窗口中，选择“OPC.SimaticNET.1”，然后点击“浏按钮。

览服务器”按钮。

进行搜索。

如图２．所示。

在弹出的“过滤标准”窗口中选择“下一步” 进行搜索。

如图２．所示。

图２．选择服务器浏览图２．选择服务器浏览4. 建立新连接并添加所需变量在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，如图3．所示。

．所示。

如果需要添加多个变量，按上述步骤重复添加即可。

WinCC与200PLC进行DP通信

1 WinCC 访问S7-200 可使用哪些选项1．1通过OPC 进行通信S7-200 PC Access使用S7-200 的OPC server PC Access 可以建立S7-200 和WinCC 之间的OPC 通信。

SIMATIC NET OPC Server可以使用SIMATIC NET 的OPC server 建立S7-200 和WinCC 之间的连接。

1．2使用PROFIBUS DP 的通信通过PROFIBUS DP 的连接是比较快的通信方式。

为了使用PROFIBUS DP 进行通信，需要S7-200 通信模块EM277。

本文档主要针对这种方法做详细介绍。

2 WinCC 如何通过EM277 与200PLC 进行Profibus DP 通信2.1网络配置CP5611作为主站，EM277作为从站的一个标准的主从网络，如图1所示。

图12.2 所使用的硬件和软件硬件：1）S7-200 CPU2242）EM2773）CP56114）PROFIBUS电缆及接头软件：1）WinCC 7.0 SP12）SOFTNET-DP V7.12.3网络组态及参数设置组态PC 站1 插入PC 站在STEP7 中创建一个新项目，在硬件组态中，根据WINCC及Simatic Net 版本选择对应的Application，插入槽中, ，如图2、图3所示。

图2图32 配置网卡图4插入一个CP5611，并创建一个PROFIBUS 网络，设置网络地址，及波特率, 如图4所示。

配置CP5611 作为DP-MASTER, 如图5所示。

图53 插入EM277EM277作为从站的一个标准的主从网络。

从网上下载EM277 的GSD文件，保存到本机路径下。

下载地址：113652在STEP7中，点击选项“Option”--- “Install New GSD”，找到EM277 GSD 文件的目录，安装GSD文件到STEP7 中，如图6所示。

WinCC画面与S7-200SMARTPLC通讯两种实例

WinCC画面与 S7-200 SMART PLC通讯两种实例[摘要] S7-200 SMART 是西门子公司新开发的一款小型PLC。

本文主要介绍邢钢炼钢厂分别使用PC Access SMART OPC和KEPServerEX 实现WinCC画面与S7-200 SMART PLC通讯的两种实例。

[关键词] S7-200SMART PLC PC Access SMART OPC KEPServerEX一、实例一1.1引言炼钢厂2#精炼炉新增了一套EHP-AF2000合金加料装置，该合金加料装置由供料斗、电磁振动给料器、称量斗、插板阀等设备构成，控制系统采用S7-200SMART PLC和称重控制单元及液晶触摸屏通讯控制，称重控制单元由单片机与称重传感器、电磁振动给料器组成，所有数据均通过RS232传入S7-200SMART PLC中，S7-200SMART PLC又通过RS485与液晶触摸通讯，实现称重数据输入控制及显示。

该装置安装在现场，不便于岗位操作，通过查阅西门子相关资料，WinCC与S7-200 SMART PLC可以通过PC Access SMART软件使用OPC协议中转实现通讯控制，并实现数据自动采集上传MES功能。

1.2过程实施1.2.1 合金加料装置现场操作箱敷设以太网线通过敷设以太网线使合金加料装置S7-200SMART PLC接入2#精炼炉一级控制网络，为实现自动控制提供保障。

1.2.2 现有精炼炉监控画面及加料系统现有合金加料系统采用S7-400PLC控制，监控画面为WinCC系统，实现远程自动控制。

编制WinCC画面如图1所示。

图1 合金加料系统监控画面1.2.3 上位机安装PC Access SMART软件在上位机上安装PC Access SMART软件，并建立项目工程与S7-200SMART PLC实现通讯，读取相关变量数据，见图2所示。

图2 PC Access SMART变量通讯测试1.2.4 上位机WinCC项目OPC通讯建立在WinCC项目变量管理器中建立OPC协议，设置系统参数，搜索S7-200SMART PLC，见图3所示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

S7-200系列PLC与WINCC以太网通信CP243i的实例
一. 硬件连接：
将CP243i的两端分别与S7-200的PPI口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，注：我们平时用的都是直连型网线）
二. 监控计算机的软件设置：
a.OPC—西门子PC_Access的设置：
S7-200一般都是通过PC_Access（OPC server）软件再与WinCC相连的。

因此要首先
设置PC_Access，但是在设置前一定要先运行一次西门子的MicroWin ,在它的设置PG/PC 接口中选择[ TCP/IP(Auto) 实际的网卡名]，目地是将PC_Access的驱动选为TCP/IP, 之后打开PC_Access,见下图：
用鼠标右健点击[ MicroWin(TCP/IP) ],然后用鼠标左键选择[ 新PLC(N)…]
只要填写[ IP地址：192 .168 .1 .10 ]（注：这是CP243i转换器的IP地址）,然后直接点击[ 确认] ，进入下图：
用鼠标点击[NewPLC]→新(N) →项目(I) ,如下图所示:
新建项目的对话框：
下边做4个例子：
（1）名称：ITEM_VB10,地址：VB10,数据类型：BYTE
（2）名称：ITEM_Q0_0,地址：Q0.0,数据类型：BOOL
（3）名称：ITEM_I0_2,地址：Q0.2,数据类型：BOOL
（4）名称：ITEM_MD20,地址：MD20,数据类型：REAL
添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可
建立4个ITEM后，用鼠标安下图次序（1）（2）（3）依次点击，就进入了测试状态
如果通讯正常，质量显示为good 否则为bad
b. 西门子WinCC的设置：
打开WinCC,新建一个项目[ test_s7_200]:
用鼠标右键点击[变量管理] →添加新的驱动程序(N) →选择OPC.chn
用鼠标右键点击[OPC Groups (OPCHN Unit #1) ] →选择[ 系统参数]
[URL=/uploadfile3/2009115123343609.jpg][/URL] pink2103,2009-12-28 10:28:08
用鼠标双击[ \\<LOCAL> ] ,搜索本机OPC服务器：
选择[ S7200.OPCServer ],再选择[ 浏览服务器] ,
选择[ 下一步]
将Items栏中内容全部选定，然后点击[添加条目]
选择[ 是]
选择[ 确定]
选择[ 完成]，之后PC_Access中的变量就来到WinCC中：。
