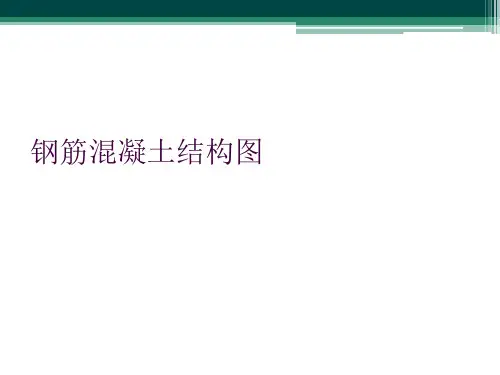

钢筋混凝土结构图

1
2020/1/14
概述
决定各承重构件的材料、形状、大小， 以及内部构造的图样，称为结构施工图。
板 梁 柱 墙 基础
2
2020/1/14
概述
决定各承重构件的材料、形状、大小， 以及内部构造的图样，称为结构施工图。
桥梁 桥墩 桥台
3
2020/1/14
概述
承重构件所用材料，有钢筋混凝土、 钢、木及砖石等。
28
2020/1/14
房屋建筑结构施工图
构件详图
长3540，锚 入两端构造柱
29
YP-3 1:20
2020/1/14
基础图
基础的种类 基础图
基础平面图 基础详图
防潮层 基础墙
砖放脚 垫层
基坑
墙
基础 坑底 地基
30
2020/1/14
基础的种类
条形基础
条形基础
31
2020/1/14
结构设计说明结
包括：抗震设计与防火要求，地基与基础，地下室， 钢筋混凝土各结构构件，砖砌体，后浇带与施工 缝等部分适用的材料类型、规格、强度等级，施 工注意事项等。
23
2020/1/14
房屋建筑结构施工图
结构平面图
(1) 基础平面图，工业建筑还有设备基础布置图； (2) 楼层结构平面图布置图，工业建筑还包括柱网、
QL4 QL4 QL4 QL4 QL4
QL1
QL4 QL4 QL4 QL4 QL4 QL3 QL3
QL1 QL1 QL1 QL1
QL1
QL2
QL2
一层圈梁布置 1:200
27
2020/1/14
房屋建筑结构施工图
构件详图

钢筋混凝土：配有一定数量钢筋的混凝土。
10:53:01
北京科技大学环境工程系 · 工程制图
2
钢筋混凝土构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
3
钢筋混凝士构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件 ➢现浇钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
18
5.2.2 钢筋的分类
（1）受力钢筋：在梁、板、柱等各种构件中主要承受拉、 压应力的钢筋。
（2）箍筋（钢箍）：在梁和柱中用于固定受力钢筋的位 置。
（3）架立钢筋： 在梁中用以固定箍筋位置。 （4）分布钢筋：在板中与受力钢筋垂直，用以固定受力
筋位置。
北京科技大学环境工程系 · 工程制图
9
钢筋混凝土结构图
钢筋混凝土结构图就是表示钢筋混凝土构件的 图样。结构图样有两种：
❖ 外形图（模板图）：表明构件的形状和大小。
❖钢筋布置图：表明钢筋混凝土构件中钢筋的配 置情况。
10:53:01
北京科技大学环境工程系 · 工程制图
10
5.2 混凝土和钢筋的基本知识
二级钢筋类似，强度更高，但价格也高， 极少用于工民建，常用于特殊建筑。
10:53:01
北京科技大学环境工程系 · 工程制图
17
钢筋按其强度和品种分成不同等级，并用 不同的直径符号表示，如表5-1所示。
表5-1 常用钢筋的种类和符号
热轧热处理钢筋：用热轧带肋钢筋经淬火和回 火调质处理后的钢筋。钢筋强度高，但塑性和 可焊性较差，可用作预应力钢筋 。

14
§16-2 钢筋布置图的内容及图示方法 16钢筋混凝土结构图包括立面图、断面图和钢筋详图等 钢筋混凝土结构图包括立面图、断面图和钢筋详图等，主要 包括立面图 表达构件的形状、大小及钢筋配置情况。 构件的形状 表达构件的形状、大小及钢筋配置情况。
一、立面图和断面图
1、图线规定：构件外形轮廓线用细实线绘制；钢 、图线规定：构件外形轮廓线用细实线绘制； 外形轮廓线 绘制 横断面用 表示。 筋用粗实线绘制；钢筋的横断面用涂黑的圆点表示。 粗实线绘制；钢筋的横断面 涂黑的圆点表示 绘制 绘制钢筋的粗实线和表示钢筋横断面的涂黑 圆点没有线宽和大小的精确要求， 圆点没有线宽和大小的精确要求，即它们不表示钢 筋直径的大小。 筋直径的大小。
与钢筋代号写在一起的还有该号钢筋的直 径以及在该构件中的根数或间距。例如④ 径以及在该构件中的根数或间距。例如④号钢 筋是I级钢筋 直径是8mm，每200mm放置一根。 级钢筋， 放置一根。 筋是 级钢筋，直径是 ， 放置一根 其中“ 为等间距符号 为等间距符号。 其中“@”为等间距符号。
24
四、配筋表
4、钢筋尺寸以mm为单位，图中不需要再说明 、钢筋尺寸以 为单位， 为单位
28
六、钢筋布置图的阅读
弄清该构件的名称、绘图比例以及有关施工、 弄清该构件的名称、绘图比例以及有关施工、 材料等方面的技术要求； 材料等方面的技术要求； 弄清构件的外形和尺寸； 弄清构件的外形和尺寸； 弄清构件中各号钢筋的位置、形状、尺寸、 弄清构件中各号钢筋的位置、形状、尺寸、 品种、直径和数量； 品种、直径和数量； 弄清各钢筋间的相对位置及钢筋骨架在构件 中的位置。 中的位置。
33
配筋断面图的绘制
图中1 图中1-1、2-2是该梁的两个配筋断面图。一般断面图所用 是该梁的两个配筋断面图。 的比例比立面图大。断面轮廓用细实线绘制， 的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混凝 土的材料图例。 断面图表明， 土的材料图例。1-1断面图表明，①号钢筋在梁下部的两角各有 一根； 号钢筋在梁的中间； 号钢筋分布在梁上部的两角处； 一根；②号钢筋在梁的中间；③号钢筋分布在梁上部的两角处； 号钢筋是矩形箍筋，两端带有135°的弯钩。 断面与1 ④号钢筋是矩形箍筋，两端带有135°的弯钩。2-2断面与1-1断 面相比，除②号钢筋已弯至上部外，其它无变化。 面相比， 号钢筋已弯至上部外，其它无变化。

图9－3 单向板肋形楼盖
• 图9-1为一现浇钢筋混凝土肋形楼盖，它属于梁板结构体系，主要承受与板面 相垂直的荷载，当楼板面较大时，常用梁将板面分为若干个矩形区格，形成 连续板和连续梁。梁又分为互相垂直设置的主梁与次梁。这种由梁板组成的 整体现浇楼盖，通常称为肋形楼盖。
• 除楼盖外，属于梁板结构体系的其它建（构）筑物还很多。图9-2所示的地下 室底板结构，与图9-1所示的肋形楼盖很相似，所不同的只是地下室底板上的 荷载为向上作用的地基反力。又如预制的大型屋面板、桥梁的桥面结构、承 受侧压力的挡土墙及大型水池的池底和顶盖等，都可视为梁板结构。上述各 种梁板结构的设计方法基本相同。
图9－22 板的配筋构造图
• a－一端弯起式；b －两端弯起式；c－
分离式
• 图9－22为符合上述构造要求的单向板受力钢筋布置的三种方式。对 于等跨或相邻跨差不大于20％的多跨连续板，符合上述构造要求的这
三种钢筋布置方式，均可满足板的弯矩包络图要求，不必再绘包络图
进行配筋布置。只有当连续板的跨差太大或荷载相差过大时，才需画 弯矩包络图，以确定钢筋切断或弯起的位置及数量。就图11－22中的
作，避免局部受力钢筋应力集中； （4）与受力钢筋组成钢筋网，便于在施工中固定受力筋位置；
3.长向支座的负弯矩配筋
• 在长向支座处，配置一定数量的负弯矩钢筋是为了承担长 向实际存在的一些负弯矩，其数量不少于正弯矩钢筋截面 面积的1/3，并且每米板宽不少于5 6。设置主梁上的板 的负弯矩钢筋，可在距支座边缘l0/4处切断（弯直钩，l0为 板的短向净跨，见图9－23）。
筑的门厅等场所。本章将以肋形楼盖为例来说明梁板结构的设计计算 方法。
图9－4双向板肋形楼盖
• 整体式单向板肋形楼盖一般由板、次梁和主梁组成（见图9-3）。

结构

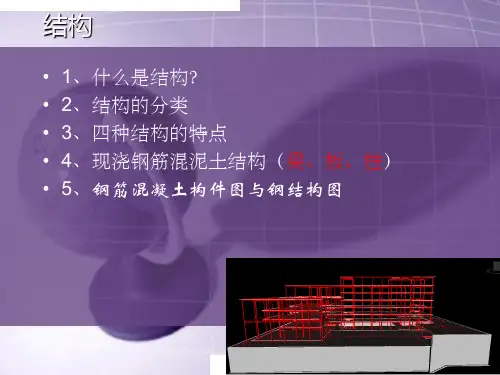

• 1、什么是结构？ • 2、结构的分类 • 3、四种结构的特点 • 4、现浇钢筋混泥土结构（梁、板、柱） • 5、钢筋混凝土构件图与钢结构图
什么是结构？
• 一般是指其建筑的承 重结构和围护结构两 个部分。房屋在建设 之前，根据其建筑的 层数、造价、施工等 来决定其结构类型。 各种结构的房屋其耐 久性、抗震性、安全 性和空间使用性能是 不同的。
Ⅳ级钢筋RRB400 （K20MnSi等）
冷拔低碳钢丝
冷拉I级钢筋
代号
3、
序号 1
名称 钢筋横断面
2 无弯钩的钢筋端部
3
带半圆形弯钩的钢筋端 部
4 带直钩的钢筋端部
5 带丝扣的钢筋端部
图例
说明
左图表示长、短钢筋投 影重叠时，短钢筋的端 部用45°斜划线表示
序号
名称
图例
说明
6 无弯钩的钢筋搭接
带半圆弯钩的钢筋
序 名称 号 9 屋面梁 10 吊车梁 11 圈梁 12 过梁 13 连系梁 14 基础梁
代号 序 名称 号
WL 17 框架 DL 18 柱 QL 19 基础 GL 20 梯 LL 21 雨篷 JL 22 阳台
代号
KJ Z J T YP YT
7 墙板 8梁
QB 15 楼梯梁 TL 23 预埋件 M
L
现浇钢筋混泥土结构
• 现浇钢筋混凝土结构框架结构一般由梁、板、柱所组成。其特点是框 架结构布置灵活，具有较大的室内空间，使用比较方便。框架结构的 楼板大多采用现浇钢筋混凝土板。
• 由于有框架结构的柱截面较大，不宜家具布置和装修，影响室内使用， 以往在住宅建筑中采用较少。结合框架结构特点，在新建住宅中出现 了一种异形柱框架轻型住宅结构和短肢剪力墙结构体系。

KL为框架梁代号，2为梁序号，（3A）为梁有三跨、且带有悬挑， 300×650为梁截面尺寸、水平尺寸300mm、竖向尺寸650mm。 8表示直径为8mm的Ⅰ级钢筋，加 密间距为100mm（加密区长=梁高 1.5倍）和非加密间距为200mm， （2）表示均为两肢箍。后面为两 根直径为25mm通长Ⅱ级钢筋。
6 ф25
4/2
4
4 ф 25
4ф25
1
6ф25 2/4段标注 为4 ф25
梁下部计6根ф25钢筋 中部2根下部4根
216 8＠100（2）
平面注写方式
梁上部通长筋与架立筋 梁上部通长筋或架立筋根数和直径，如2 ф25，表示梁上部有2根直径 为25通长的Ⅱ级钢筋；当同排钢筋中即有通长筋，又有架立筋时，应用加 “＋”相连如2 ф22＋(2 ф12)，其中2 ф22为通长筋， 2 ф12为架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，可将 梁上部与下部通长筋同时标注，中间用分号“；”隔开，分号前表示梁上 部通长筋，分号后表示下部通长筋。 当同排钢筋中即有通长筋， 又有架立筋时，应用加“＋” 相连如2 ф22＋2 ф12，其中2 ф22为通长筋， 2 ф12为架立 筋。
2 ф 25
N2 ф22
8@200
上一排纵筋为2ф25，下一排 纵筋为4ф25，全部伸入支座
6 ф 25
6 ф 25 2/4 钢筋分布见右图
6 ф 25 2/4
2－ 2
300×550 截面注写方式
梁下部纵筋的数量、等级规格，写在梁的下方，且靠近跨中。 当同排纵筋有两种直径时，用 加号“＋”将两种直径的纵筋连在 一起，放在角部的钢筋放在前面。 如2ф22/2ф25＋2ф22，表示上一排 纵筋为2ф22，下一排纵筋为2ф25 和2ф22，其中2ф25放在角部。

第十二章 钢筋混凝土结构图和钢结构图
37
§12-5 钢结构构件图
2．螺栓、孔、电焊铆钉图例 钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图 例绘制。
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
39
§12-5 钢结构构件图
二、焊缝代号及标注
第十二章 钢筋混凝土结构图和钢结构图
2
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都 要由各种受力构件组成结构系统，以承担自重和加在建筑 物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝 土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢 筋混凝土轨枕等，称为钢筋混凝土构件。
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
第十二章 钢筋混凝土结构图和钢结构图
25
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用
的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混 凝土的材料图例。
模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
第十二章 钢筋混凝土结构图和钢结构图
33
第十二章 钢筋混凝土结构图和钢结构图
34
§12-4钢筋混凝土结构图的改革及平法概念
少画图、简化图、多使用标准图，是设计和制图的改革方向。
建筑结构施工图平面整体设计方法，简称平法，就是这种改 革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配 筋等要素，按一定规则直接标注在反映各类构件总体布置的结构 平面图上，再与图集中构件的标准详图相配合，就构成一套完整 的混凝土结构图。其中，在柱上施行的平法叫柱平法，对梁的称 梁平法，对（剪力）墙的称墙平法。平法不仅能提高设计效率， 并且由于它产生的图纸的统一性强、简约性强等优点，给工程的 施工也带来了方便。

模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
第十二章 钢筋混凝土结构图和钢结构图
32
第十二章 钢筋混凝土结构图和钢结构图
33
§12-4钢筋混凝土结构图的改革及平法概念
少画图、简化图、多使用标准图，是设计和制图的改革方向。 建筑结构施工图平面整体设计方法，简称平法，就是这种改 革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配 筋等要素，按一定规则直接标注在反映各类构件总体布置的结构 平面图上，再与图集中构件的标准详图相配合，就构成一套完整 的混凝土结构图。其中，在柱上施行的平法叫柱平法，对梁的称 梁平法，对（剪力）墙的称墙平法。平法不仅能提高设计效率， 并且由于它产生的图纸的统一性强、简约性强等优点，给工程的 施工也带来了方便。
第十二章 钢筋混凝土结构图和钢结构图
36
§12-5 钢结构构件图
2．螺栓、孔、电焊铆钉图例 钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图 例绘制。
第十二章 钢筋混凝土结构图和钢结构图
37
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
二、焊缝代号及标注
23
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
第十二章 钢筋混凝土结构图和钢结构图
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用的
比例比立面图大。断面轮廓用细实线绘制，断面内不再画混凝 土的材料图例。
第十二章 钢筋混凝土结构图和钢结构图

2、钢筋的分类
柱
受力筋
箍筋
〔1〕钢筋的分类： 1〕受力筋：构件中承受拉应力和压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件中。 2〕箍筋： 构件中承受一部分斜拉应力〔剪应力〕，并固定纵向钢筋的位置。用于梁和柱中。 3〕架立筋：与梁内受力筋、箍筋一起构成钢筋的骨架。 4〕分布筋：与板内受力筋一起构成钢筋的骨架，垂直于受力筋。 5〕构造筋：因构造要求和施工安装需要配置的钢筋。 钢筋的保护层 ：为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，在各种构件中
的受力筋外面，必需要有一定厚度的混凝土，这层混凝土就被称为保护层。
3、钢筋的弯钩 为了增强钢筋与混凝土之间的锚固才能，将光面钢筋
的端部做成弯钩。假如采用螺纹钢筋，一般不需要弯钩。 1〕标准的半圆弯钩：一个弯钩需增加长度为6.25d。 2〕箍筋弯钩： 箍筋分为封闭式、开口式、抗扭式三种。
3d
3.5d 3.5d
1Ф14
〔3〕钢筋明细表
钢筋明细表就是将构件中每一种钢筋的编号、型式、规格、根数、单 根数、总长度和备注等内容列成表格形式，其是备料、加工以及做材 料预算的根据。
为了简化作图，有时也将钢筋详图的示意图画在钢筋明细表简图一栏 中。
10.4 配筋图的阅读
目的：是为了弄清构造内部钢筋的布置情况，以便进 展钢筋的断料、加工、绑扎成型。看图时须注意图上 的标题栏、有关说明，先弄清楚构造的外形，然后按 钢筋的编号次序，逐根看懂钢筋的位置、形状、种类、 直径、数量和长度。最后由读图所得的各种钢筋的形 状、直径、根数、单根长与钢筋成型图、钢筋明细表 逐个逐项的进展核对是否相符。
10.3. 钢筋图根本内容
2 Ф10
2 Ф10
Ф8@200 2Ф14 1Ф14
