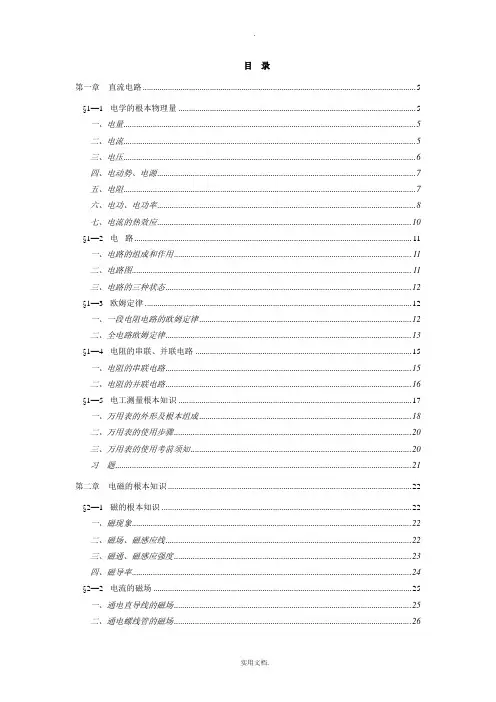

目录第一章直流电路 (5)§1—1电学的根本物理量 (5)一、电量 (5)二、电流 (5)三、电压 (6)四、电动势、电源 (7)五、电阻 (7)六、电功、电功率 (8)七、电流的热效应 (10)§1—2电路 (11)一、电路的组成和作用 (11)二、电路图 (11)三、电路的三种状态 (12)§1—3欧姆定律 (12)一、一段电阻电路的欧姆定律 (12)二、全电路欧姆定律 (13)§1—4电阻的串联、并联电路 (15)一、电阻的串联电路 (15)二、电阻的并联电路 (16)§1—5电工测量根本知识 (17)一、万用表的外形及根本组成 (18)二、万用表的使用步骤 (20)三、万用表的使用考前须知 (20)习题 (21)第二章电磁的根本知识 (22)§2—1磁的根本知识 (22)一、磁现象 (22)二、磁场、磁感应线 (22)三、磁通、磁感应强度 (23)四、磁导率 (24)§2—2电流的磁场 (25)一、通电直导线的磁场 (25)二、通电螺线管的磁场 (26)三、磁场对载流直导线的作用 (26)四、磁场对通电线圈的作用 (27)§2—3电磁感应 (28)一、电磁感应现象 (28)二、法拉第定律 (29)三、楞次定律 (30)四、电磁感应定律 (31)§2—4自感、互感 (31)一、自感 (31)二、互感 (32)习题 (33)第三章正弦交流电路 (35)§3—1正弦交流电的产生 (35)一、正弦交流电的特点种 (35)二、正弦交流电的产生 (36)§3—2正弦交流电的三要素 (37)一、周期、频率、角频率 (37)二、瞬时值、最大值、有效值 (38)三、相位、初相和相位差 (39)§3—3正弦交流电的表示法 (41)一、三角函数式法 (41)一、纯电阻电路 (42)二、纯电感电路 (43)三、纯电容电路 (44)§3—5三相交流电路 (46)一、三相电动势的产生 (47)二、三相电源绕组的联结 (48)三、三相交流电路负载的联结 (48)§3—6常用电气照明电路 (50)一、白炽灯照明电路 (50)二、节能灯照明电路 (51)三、日光灯照明电路 (52)习题......................................................................................................... 错误!未定义书签。
目录第一章直流电路 (5)§1—1电学的基本物理量 (5)一、电量 (5)二、电流 (5)三、电压 (6)四、电动势、电源 (7)五、电阻 (8)六、电功、电功率 (9)七、电流的热效应 (10)§1—2电路 (11)一、电路的组成和作用 (11)二、电路图 (12)三、电路的三种状态 (12)§1—3欧姆定律 (13)一、一段电阻电路的欧姆定律 (13)二、全电路欧姆定律 (13)§1—4电阻的串联、并联电路 (15)一、电阻的串联电路 (15)二、电阻的并联电路 (17)§1—5电工测量基本知识 (18)一、万用表的外形及基本组成 (19)二、万用表的使用步骤 (21)三、万用表的使用注意事项 (21)习题 (22)第二章电磁的基本知识 (23)§2—1磁的基本知识 (23)一、磁现象 (23)二、磁场、磁感应线 (24)三、磁通、磁感应强度 (24)四、磁导率 (25)§2—2电流的磁场 (26)一、通电直导线的磁场 (26)二、通电螺线管的磁场 (27)三、磁场对载流直导线的作用 (28)四、磁场对通电线圈的作用 (29)§2—3电磁感应 (29)一、电磁感应现象 (29)二、法拉第定律 (31)三、楞次定律 (31)四、电磁感应定律 (33)§2—4自感、互感 (33)一、自感 (33)二、互感 (35)习题 (35)第三章正弦交流电路 (37)§3—1正弦交流电的产生 (37)一、正弦交流电的特点种 (37)二、正弦交流电的产生 (38)§3—2正弦交流电的三要素 (40)一、周期、频率、角频率 (40)二、瞬时值、最大值、有效值 (41)三、相位、初相和相位差 (41)§3—3正弦交流电的表示法 (43)一、三角函数式法 (43)一、纯电阻电路 (45)二、纯电感电路 (45)三、纯电容电路 (47)§3—5三相交流电路 (49)一、三相电动势的产生 (49)二、三相电源绕组的联结 (50)三、三相交流电路负载的联结 (51)§3—6常用电气照明电路 (53)一、白炽灯照明电路 (53)二、节能灯照明电路 (54)三、日光灯照明电路 (55)习题............................................................................................................................ 错误!未定义书签。
精品文档一 .电工基础知识入门1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备1. 基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势. 1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.0282. 欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR精品文档1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势3. 电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即 2121R RU U =,3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路 1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = …= U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 +I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.4. 电功和电功率5. 电功6. 电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT7. 电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号“KWH”表示. 1KWH=3.6M Ｊ8. 电功率精品文档9. 电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====10. 电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力11. 电流的热效应、短路 12. 电流的热效应13. 定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.14. 电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.15. 短路16. 定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路. 17. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=18. 短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.19. 保护措施: 安装自动开关;安装熔断器.20. 交流电路;21. 单相交流电路22. 定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.23. 单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.24. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.25. 交流电与直流电的比较: 输送方便、使用安全，价格便宜。
《电工基础》第一章：直流电路第一部分：直流电路之串、并、混联电路练习题：（一）、填空题1．在串联电路中，等效电阻等于各电阻。
串联的电阻越多，等效电阻越。
2．在串联电路中，流过各电阻的电流，总电压等于各电阻电压，各电阻上电压与其阻值成。
3．利用串联电阻的原理可以扩大电压表的量程。
4．在并联电路中，等效电阻的倒数等于各电阻倒数。
并联的的电阻越多，等效电阻值越。
5．利用并联电阻的原理可以扩大电流表的量程。
6．在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是_____；若将它们并联，灯泡亮的是____。
7．图1_1所示电路中，已知U ab=6V, U=2V, 则R=____Ω。
8．图1_2所示电路中，R=___Ω。
9．图1_3所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
10．图1_4所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
11．图1_5所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
12．图1_6所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
图1—3 图1—4图1—5 13．图1_7所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
14．图1_8所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
15．图1_9所示电路中，有___个Δ联结，有___个Y联结。
16．图1_10所示电路中，R中电流为____。
（二）、选择题1．图1_11所示电路，下面的表达式中正确的是____。
a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2．图1_12所示电路，下面的表达式中正确的是____。

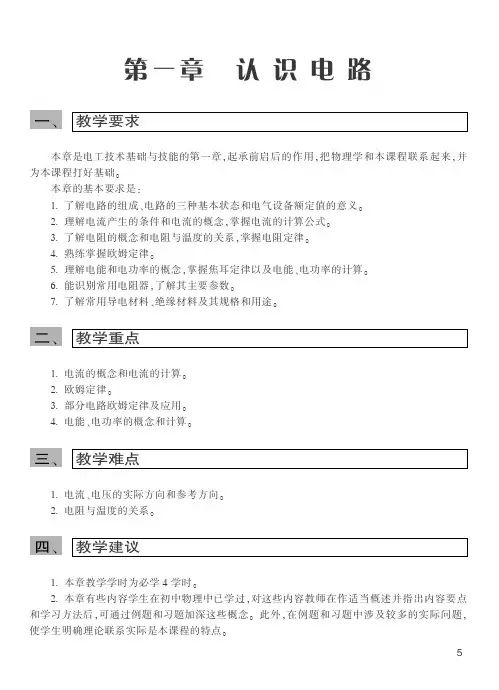

第一章 认识电路一、教学要求本章是电工技术基础与技能的第一章，起承前启后的作用，把物理学和本课程联系起来，并为本课程打好基础。
本章的基本要求是：１畅了解电路的组成、电路的三种基本状态和电气设备额定值的意义。
２畅理解电流产生的条件和电流的概念，掌握电流的计算公式。
３畅了解电阻的概念和电阻与温度的关系，掌握电阻定律。
４畅熟练掌握欧姆定律。
５畅理解电能和电功率的概念，掌握焦耳定律以及电能、电功率的计算。
６畅能识别常用电阻器，了解其主要参数。
７畅了解常用导电材料、绝缘材料及其规格和用途。
二、教学重点１畅电流的概念和电流的计算。
２畅欧姆定律。
３畅部分电路欧姆定律及应用。
４畅电能、电功率的概念和计算。
三、教学难点１畅电流、电压的实际方向和参考方向。
２畅电阻与温度的关系。
四、教学建议１畅本章教学学时为必学４学时。
２畅本章有些内容学生在初中物理中已学过，对这些内容教师在作适当概述并指出内容要点和学习方法后，可通过例题和习题加深这些概念。
此外，在例题和习题中涉及较多的实际问题，使学生明确理论联系实际是本课程的特点。
３畅技术与应用内容是知识的拓展，建议采用自学形式，同时通过写读书笔记、交流学习心得来检查学习效果。
这样做既有益于培养学生的自学能力，也有益于教师全面评价学生。
五、教材剖析１畅电路和电路模型教师可根据手电筒电路讲述以下内容：电路是电流通过的路径。
电路总是由电源、负载和中间环节（连接导线、开关等）组成。
电路具有传输和转换电能、传递和处理信号两种主要作用。
电路的状态有通路、断路和短路三种。
电路模型的概念在教材中没有涉及，教师可视情况作适当说明。
实际电路中的各元器件，工作时通常会表现出多方面的物理性质，若抓住各元器件的主要性质，忽略其次要性质，即将实际电路元件理想化。
例如，用“电阻元件”这样一个理想电路元件来反映消耗电能的特征，这样在电源频率不太高的电路中，所有的电阻器、电烙铁、电炉等实际电路元件，都可以用“电阻元件”这种模型来近似地表示。
第一章直流电路基础知识一、填空题1．基本电荷e=__________C，这是自然界中的__________电量，任何带电体所带的电量都是e的__________倍，__________个电子所带的电量等于1C。
2．电荷之间是通过__________发生相互作用的，在电荷的周围存在__________。
3．________所通过的路径称为电路，用规定的__________来代替__________以表示电路连接情况的图叫电路图。
4．我们规定__________电荷移动的方向为电流的方向。
在金属导体中电流方向与电子的运动方向__________。
5．电流的实际方向规定为__________移动的方向；电动势的实际方向规定为_______ 的方向；电压的实际方向规定为__________的方向。
6．若1min内通过某一导体截面的电荷量是6C，则通过该导体的电流是__________A，合__________mA，合__________μA。
7．测量电流应选用__________表，它必须__________在被测电路中，它的内阻应尽量____________。
8．自然界的各种物体，按导电性能可分为导体、__________和__________三大类。
9．电压可以使电路中的_________电荷由电源的正极经__________电路流向电源的负极，在金属导体中，电压是使导线中的__________由电源的______________极流向电源的_________极。
10．电动势可以使电路中的__________由电源的正极经__________电路流向电源的负极，电源内部的电流方向是由电源的__________极指向电源的__________极。
11．电阻元件的端电压和电流的实际方向总是__________的。
12．已知U AB=10V，若选A点为参考点，则V A=__________V，V B=__________V。
13．某点的电位为正值，表示该点的电位高于__________点，电位为负值，表示该点的电位低于__________点。
14．已知5Ω电阻两端，即a、b端电位分别为V a=0和V b=-10V，则I ab=__________A。
15．在一定的温度下导体的电阻与导体的长度成__________比，与导体的横截面积成_______比。
16．电阻标称阻值的单位有Ω、kΩ、MΩ等，其关系为1Ω=_______kΩ=______MΩ。
17．电灯泡中的灯丝用钨制成是因为它的_________高；滑动变阻器的线圈用________线或________线制成是因为它们的__________较大和它们阻值大小基本上不受__________的影响；滑动变阻器是通过改变导体的__________来改变阻值大小的。
18．两根材料相同的电阻丝，长度之比为1∶5，横截面积之比为2∶3，它们的电阻之比为____________；串联时，它们的电压之比为__________，并联时，它们的电流之比为____________。
19．一条粗细均匀、阻值为R 的电阻丝，将其切成等长的两段并联起来，它的总电阻值是__________。
20．导线的电阻是10Ω，对折起来作为一条导线用，电阻变为__________Ω，若把它均匀拉长为原来的2倍，电阻变为__________Ω。
21．加在某导体两端的电压为3V 时，通过该导体的电流为0.5A ，由UR I=可知，这个导体的电阻是_______Ω，将这个导体接在6V 电源上时，这个导体的电阻是_______Ω，通过它的电流应为_______A ，当这个导体两端不加电压时，这个导体的电阻是_______Ω。
22．如图1-1所示，R 的电导为__________S 。
23．电路是指由________________及电气设备组成的一个总体，为____________提供了路径。
24．欧姆定律揭示了电路中_______________、______________、___________三者之间的联系。
25．全电路欧姆定律中，电流与___________成正比，与整个电路中的___________成反比。
26．将电能转换为其他形式能量的设备称为__________。
27．从电源一端经过负载再回到电源另一端的电路称为__________，电源内部的通路称为__________。
28．电路的工作状态有__________、__________和__________三种；负载的运行状态有____________、__________和__________三种。
29．所谓电源外特性是指电源的__________随__________变化的关系。
30．有一个由电源和外电阻组成的简单闭合电路，当外电阻加倍时，通过的电流减为原来的23，则外电阻与电源内阻之比为__________。
31．万用表可测量电压、电流和电阻。
测量电流时应把万用表__________在被测电路里；测量电压时应把万用表和被测部分__________；测量电阻前或每次更换倍率挡时都应进行____________，并且应将被测电路中的电源__________。
32．在图1-2、图1-3所示电路中各电阻都相等。
当滑动变阻器的滑臂从1点向2点滑动时，图1-2中的电流表读数__________，电压表的读数__________；图1-3中的电流表读数__________，电压表的读数__________。
图1-2 题32图图1-3 题32图图1-1 题22图33．在图1-4所示电路中，电压表读数为12V时，电流表读数为2A；电压表读数为21V时，电流表的读数为1.5A，则电源电动势E为__________V，R o为__________Ω。
34．一台“220V/1kW”的电炉，在额定电压下工作时的电阻等于__________Ω。
35．有一台额定电压为220V，额定功率为150W的用电器，每天工作5h，一个月（30天）用电__________kWh。
36．A电热锅的电阻R A=20Ω，接在电源上10min就能把水烧开，换用B电热锅，接在同一电源上，烧开同样多的水需要20min，则B电热锅的电阻R B=__________Ω。
37．电路中有一个阻值R=200Ω的电阻，通过它的电流I R=-100mA，则该电阻所消耗的功率为__________W。
38．某电阻元件的额定参数为“1kΩ/2.5W”，正常使用时允许流过的最大电流为________mA。
39．某电烙铁的额定电压为220V，正常工作时的电阻是242Ω，其额定功率应是_____ _____W，如果通电产生了6⨯104J的热量，则它通电的时间是__________min。
40．一只“220V/40W”的灯泡正常发光时它的灯丝电阻是__________，当它接在110V的电路上，它的实际功率是__________。
41．如图1-5所示电路，若U=-10V，则6V电压源发出的功率为__________W。
42．负载获得最大功率时，__________消耗的功率等于__________消耗的功率。
43．有一个电阻箱，面板上各旋钮的位置如图1-6所示，这时电阻箱的阻值是_____Ω。
图1-4 题33图图1-5 题41图图1-6 题43图二、判断题题号 1 2 3 4 5 6 7 8 9 101112 13 14 15 答案题号16 171819 20 21 222324252627 28 29 30 答案1．在匀强电场中，负点电荷逆电场线方向移动，其电势能增加。
2．电场力推动电荷沿闭合回路移动一周而回到起始点所做的功不为零。
3．电流分为直流电流和交流电流两大类。
4．导体中电流的大小为3A，表示1s内通过导体横截面的电荷为3C。
5．电流的实际方向规定为正电荷流动的方向。
6．金属导体中的电流是电子的定向移动形成的。
7．选择不同的零电位时，电路中各点的电位将发生变化，但电路中任意两点间的电压却不会改变。
8．电压方向总是与电流方向一致。
9．电路中两点电位都很高时，其两点间电压也一定很大。
10．电路中，电流的方向与电压的方向总是相同的。
11．电路中A 点的电位，就是A 点与参考点之间的电压。
12．电阻两端电压为10V 时，电阻值为10Ω，当电压降至0V 时，电阻值为0Ω。
13．电路中各点的电位与参考点的选择有关，而电路中任意两点之间的电位差与参考点的选择无关。
14．电路的工作状态也就是负载的运行状态。
15．电压和电动势具有不相同的物理意义，但方向相同。
16．在如图1-7所示的电路中，电流表的极性接反了。
17．同一个电源的正极电位永远高于其负极电位。
18．电源内部电子在外力作用下由负极移向正极。
19．电源被短路时，两端电压减小，所以电流也会减小。
20．在开路状态下，开路电流为零、电源的端电压也为零。
21．一般情况下，当温度升高时，导体的电阻值是不变的。
22．功率越大的电器，电流做的功越多。
23．人们常用“负载大小”来指负载实际电功率的大小，在电源一定的情况下，负载大小是指通过负载的电流的大小。
24．“220V/40W ”的灯泡，若接在110V 的电源上使用，其实际功率只有10W 。
25．“110V/60W ”灯泡接在220V 时能正常工作。
26．功率大的用电器比功率小的用电器消耗的电能多。
27．由于P =I 2R ，因此增大电阻器阻值，电阻器所消耗的功率也增大。
28．某用电器一小时用电1kWh ，则它在这段时间内耗电1kW 。
29．通过电阻器的电流增大到原来的2倍，它所消耗的电功率也增大到原来的2倍。
30．负载获得的最大功率就是电源输出的最大功率。
三、单项选择题1．电流是（ ）。
A ．电荷定向移动形成的B ．表示带电粒子定向运动强弱的一个物理量C ．一种物理现象D ．既是一种物理现象，又是表示带粒子定向强弱的一个物理量 2．导体能够导电，是因为导体中（ ）。
A ．有能够自由移动的质子 B ．有能够自由移动的电荷 C ．有能够自由移动的电子D ．有能够自由移动的中子图1-7 题16图3．要形成持续的电流，需具备的条件是（ ）。
A．导体中存在大量自由电荷B．将导体放进电场中C．使导体两端保持一定电压D．容器内的电解液正负离子受外电场的持续作用4．在金属导体内形成电流的条件是（ ）。
A．导体内部必须存在大量自由电子B．导体两端必须保持一定的电位差C．导体内部必须存在带电离子或粒子D．导体两端的电位必须相等5．在长度为1m，横截面积为3.1mm2的铜导线中，每分钟通过的电量为60C，则这根导线中的电流为（ ）。
A．3.1A B．60AC．1A D．186A6．在图1-8所示电路中，U ab为（ ）。
