回转窑设备及工作原理

回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥、冶金、化工等行业。

本文将介绍回转窑的工作原理和结构，以便读者能够更好地了解和应用该设备。

正文内容：1. 工作原理1.1 烧成过程回转窑主要用于物料的烧成过程。

物料在回转窑内旋转，同时受到高温气体和火焰的作用，使其发生化学反应，最终得到所需的产品。

这一过程主要包括干燥、预热、煅烧和冷却等阶段。

1.2 热传导与传热回转窑通过热传导和传热来实现物料的烧成。

物料在回转窑内与高温气体和火焰接触，热能通过热传导传递到物料中。

同时，回转窑内设置有一系列的升温区、煅烧区和冷却区，通过不同区域的温度控制，实现物料的逐渐加热、煅烧和冷却。

1.3 燃烧系统回转窑的燃烧系统是实现高温气体和火焰的关键。

燃烧系统通常由燃烧器、燃烧室和燃烧辅助设备组成。

燃烧器将燃料和空气混合并点燃，产生高温火焰。

火焰通过燃烧室进入回转窑，与物料接触，完成烧成过程。

2. 结构组成2.1 窑筒回转窑的主体部分是窑筒，它由钢板焊接而成，具有一定的强度和刚度。

窑筒通常是圆筒形状，内部设置有一系列的隔板和升温带，用于控制物料的流动和加热过程。

2.2 驱动装置回转窑的驱动装置用于使窑筒旋转。

常见的驱动装置有齿轮传动、链传动和液压传动等。

驱动装置通常由电机、减速机和传动装置组成，能够提供足够的扭矩和转速，确保窑筒的正常运转。

2.3 冷却装置回转窑的冷却装置用于降低物料的温度。

冷却装置通常包括冷却风机、冷却管和冷却器等组件。

冷却风机将冷却空气引入回转窑，通过冷却管和冷却器与物料进行热交换，将物料的温度降低到合适的水平。

2.4 进料与出料装置回转窑的进料与出料装置用于物料的进出。

进料装置通常由进料斗和进料管组成，将物料均匀地送入回转窑。

出料装置通常由出料管和出料斗组成，将烧成后的物料从回转窑中取出。

2.5 辅助设备回转窑的辅助设备包括烟气处理系统、电气控制系统和安全保护系统等。

烟气处理系统用于处理回转窑产生的烟气，减少对环境的污染。

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

它通过回转筒的旋转运动，对物料进行热处理、干燥、煅烧等工艺过程。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑的工作原理可以简单描述为：物料从进料端进入回转筒，随着回转筒的旋转，物料在回转筒内逐渐向出料端挪移。

在这个过程中，物料受到热风和火焰的作用，发生一系列的化学反应和物理变化。

最终，经过煅烧的物料从出料端排出，完成整个工艺过程。

具体来说，回转窑的工作原理包括以下几个方面：1. 物料进料：物料通过进料端进入回转筒，通常由螺旋输送机或者斗式提升机等设备将物料送入。

2. 热风供应：回转窑内需要高温热风进行热交换，通常由燃烧设备产生的热风通过风机送入回转筒。

3. 燃烧设备：回转窑常用的燃烧设备有煤粉燃烧器、天然气燃烧器等，通过燃烧产生的火焰和热风提供热源。

4. 回转筒运动：回转窑内的物料是通过回转筒的旋转运动实现向出料端的挪移。

回转筒通常由钢板焊接而成，具有一定的刚性和耐磨性。

5. 热交换：在回转窑内，物料与热风和火焰进行热交换，从而实现热处理、干燥、煅烧等工艺过程。

热风通过回转筒与物料接触，使物料逐渐升温，同时将水分等挥发物带走。

6. 出料：经过煅烧的物料从出料端排出，通常由出料装置将物料送出。

二、结构组成回转窑的结构通常由以下几个部份组成：1. 回转筒：回转筒是回转窑的主体部份，通常由钢板焊接而成。

回转筒的直径和长度根据生产工艺和产能需求来设计。

回转筒内部常有一定的衬板，以提高耐磨性。

2. 轴承支撑装置：回转筒需要通过轴承支撑装置固定在轴上，以保证回转筒的稳定运转。

轴承支撑装置通常由两个或者多个轴承组成，分别位于进料端和出料端。

3. 驱动装置：回转筒的旋转运动由驱动装置提供动力。

常见的驱动装置有齿轮传动、链传动、液力传动等。

驱动装置通常由机电、减速器和传动装置组成。

4. 密封装置：回转窑需要具备一定的密封性能，以防止热风和物料的泄漏。

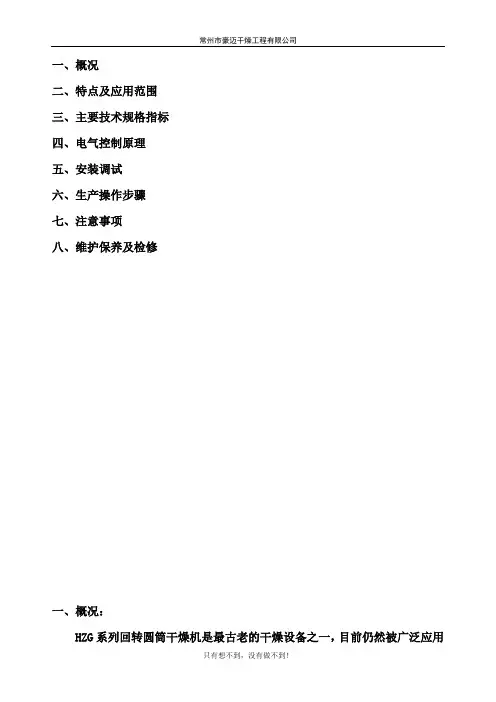

一、概况二、特点及应用范围三、主要技术规格指标四、电气控制原理五、安装调试六、生产操作步骤七、注意事项八、维护保养及检修一、概况：HZG系列回转圆筒干燥机是最古老的干燥设备之一，目前仍然被广泛应用在化工、建材和冶金等领域。

本干燥系统主要有供热部分、加料器、圆筒干燥主机、风机、除尘器、控制电柜等部分组成。

它的工作原理如下，湿物料从前端加入圆筒干燥主机，经过转筒内部时，与通过筒内的热风或被加热的壁面进行有效的接触而被干燥，干燥后的产品从圆筒的后端下部收集。

转筒干燥器的主体是略带倾斜并能回转的筒体，在干燥过程中，物料借助于圆筒的缓慢转动，在重力的作用下，从较高的一端向较低的一端移动。

筒体内壁上装有抄板或类似的装置，它把物料不断地抄起又洒下，使物料与热空气的接触面积增大，以提高干燥速率并同时促进物料向前移动。

干燥过程中所用的热载体一般为空气、烟道气或过热水蒸汽。

如果热载体为空气或烟道气，则干燥后的废气排放前须经除尘器除尘，以免对环境造成污染。

转筒干燥器适合处理能自由流动的颗粒状物料，对不能完全自由流动的物料可以采用特殊的方法处理。

例如，将一部分产品返回到加料器内，与湿物料混合，形成均匀的颗粒状后送入干燥器，或者将一部分产品返回到干燥筒的第一段，以保证干燥筒的第一段一直保持一个自由流动的料层。

二、特点和应用范围：1、结构简单，操作方便；2、适应范围广，可以干燥颗粒状物料，附着性大的物料；3、操作弹性大，生产上允许产量有较大的波动，不致影响产品质量；4、生产能力大，可以连续操作；5、故障少，维修费用低；6、设备体积大，一次性投资少；7、安装、拆卸工作量大；8、物料在干燥器内停留时间长，物料颗粒之间停留时间差异较大，对于温度有严格要求的物料不适用。

9、适用物料：矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等等。

三、回转圆筒干燥机主要技术规格指标：1、设备名称：回转圆筒干燥机2、设备型号：HZG-1.0x123、转速：10rpm可调，筒体安装角度：3°4、传动电机:7.5kw5、减速机 :BWD5-43四、电气控制柜原理：该设备根据干燥原理，在电气控制方面分成几个控制系统：热风控制系统、加料及搅拌装置控制系统、出料控制系统。

回转窑设备及工作原理回转窑是水泥生产的主机设备。

生料粉从窑尾筒体高端的下，料管喂入窑筒体内，由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚，又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑筒体的底端卸出,进入冷却机。

一、工作原理回转窑是水泥生产的主机设备。

生料粉从窑尾筒体高端的下,料管喂入窑筒体内, 由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑简体的底端卸出,进入冷却机。

燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,有窑进料端进入窑系统,最后由烟囱排入大气。

二、结构特点回转窑主要由窑简体、传动装置、支撑装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等组成。

1、窑筒体部分窑筒体是回转窑的躯干,系由钢板卷制并焊接而成,窑筒体倾斜的安装在数对托轮.上,在窑筒体底端装有高温耐磨损的窑口护板并组成套筒空间,并设有专用风机对窑口部分进行冷却。

沿窑简体长度方向上套有数个矩形轮带,它承受窑简体、窑衬、物料等所有回转部分的重量,并将其重要传到支撑装置上,轮带下采用浮动垫板,可根据运转后的间隙调整或更换,以获得最佳间隙,垫板起到增加窑筒体刚度、避免于轮带与窑简体有圆周方向的相对滑动而使窑简体遭受磨损和降低轮带内外表面温差的作用。

2、大齿圈装置在靠近窑简体尾部固定有大齿圈以传递扭矩,大齿圈通过切向弹簧板与窑筒体联接,这种使大齿圈悬挂在窑筒体上的联接结构能使齿圈与窑筒体间留有足够的散热空间,并能减少窑筒体弯曲变形等对啮合精度的影响,还能其一定的减震缓冲作用,有利于延长窑衬的寿命。

3、传动装置(1)传动型式:a、单传动传动系统采用单传动，由一台主传动电动机带动。

主传动系统油主电动机、主减速机小齿轮等组成,同时采用了组合弹性联轴器来提高传动的平稳性。

回转窑设备及工作原理回转窑是一种常见的旋转式热处理设备，主要用于水泥熟料的生产和其他煅烧过程。

它通过将原料在高温下进行煅烧，使其发生化学反应，将其转化为所需的产品，如水泥熟料、石灰等。

回转窑的主要组成部分包括筒体、头尾炉头、焚烧装置和驱动部分。

筒体是回转窑的主体，通常由耐火材料和一定的钢结构组成。

它是一个长而细的圆筒形结构，可以旋转，以便于原料在筒体中均匀受热。

筒体内壁常常具有各种形状的障碍物，可以提高原料与气体之间的接触，促进热量传递和化学反应的进行。

头尾炉头是连接筒体和其他设备的部分。

头炉头通常设有进料管和排气管，用于将原料和燃料进入筒体，并将燃烧产生的气体排出筒体。

尾炉头通常设有尾气管，用于排出经过筒体后的燃烧产物。

焚烧装置是回转窑的燃烧部分，用于提供所需的热能。

常见的焚烧装置有燃烧器和燃烧室。

燃烧器将燃料和空气混合后喷入燃烧室，燃烧产生的高温气体通过筒体内流动，将筒体内的原料加热并进行煅烧。

燃烧室通常位于筒体的一端，燃料和空气由头炉头进入，燃烧产物由尾炉头排出。

驱动部分是用于驱动筒体旋转的部分，通常由电机、减速机和传动装置组成。

电机提供动力，通过减速机和传动装置将动力传递给筒体，使其旋转。

驱动部分通常位于筒体的一端，与燃烧部分相对应。

回转窑的工作原理主要分为物理过程和化学过程两个方面。

物理过程是指原料在高温下的物理改变。

原料在筒体中旋转，受到燃烧产生的高温气体的加热，逐渐升温并发生物理变化。

在不同温度下，原料的结构和性质会发生改变，例如失水、脱碳、煅烧等。

化学过程是指原料在高温下的化学反应。

原料在加热过程中发生各种化学反应，转化为所需的产物。

水泥熟料生产过程中的主要化学反应有石灰石分解、石膏分解等。

这些反应主要发生在筒体中的高温区域。

回转窑的优点包括温度控制方便、适应性强、操作简便等。

它可以通过调节燃料的量和供氧量来控制筒体内的温度，适应不同的生产需求。

此外，由于筒体的旋转，原料可以在筒体中均匀受热，促进热量传递和化学反应的进行。

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等领域。

本文将详细介绍回转窑的工作原理及结构，以便更好地理解和应用该设备。

一、工作原理回转窑主要通过回转筒的旋转来完成物料的热处理过程。

其工作原理可以概括为以下几个步骤：1. 物料进料：物料通过进料口进入回转窑内，通常是连续均匀地进料。

2. 加热区：回转窑内设有预热区和煅烧区。

物料在预热区通过与高温燃烧气体的热交换，逐渐升温至煅烧温度。

在煅烧区，物料经过高温处理，发生化学反应，实现所需的热处理效果。

3. 冷却区：煅烧后的物料进入冷却区，通过与冷却气体的热交换，使物料迅速冷却至可处理的温度范围。

4. 出料：冷却后的物料从回转窑的出料口排出。

二、结构组成回转窑的结构主要由以下几个部分组成：1. 回转筒：回转筒是回转窑的主体部分，通常由耐高温的材料制成，如耐火砖。

其内部覆有耐磨层，以增加使用寿命。

回转筒通过轴承和齿轮等传动装置与电机相连，实现旋转运动。

2. 轴承和齿轮：轴承和齿轮是支撑和传动回转筒的关键部件。

轴承负责支撑回转筒的重量，并保证其顺畅旋转。

齿轮与电机相连，通过传动力矩使回转筒旋转。

3. 进料装置：进料装置用于将物料均匀地送入回转窑内。

常见的进料装置有斗式进料器和螺旋进料器等。

进料装置的设计要保证物料的均匀进料，避免堵塞和过量进料等问题。

4. 燃烧装置：燃烧装置提供热能，使回转窑内的温度达到所需的热处理温度。

常见的燃烧装置有煤粉燃烧器、天然气燃烧器等。

燃烧装置的设计要考虑燃烧效率和热量控制等因素。

5. 冷却装置：冷却装置用于降低煅烧后物料的温度，以便进行后续处理。

常见的冷却装置有风冷器和水冷器等。

冷却装置的设计要保证冷却效果和能耗控制。

6. 出料装置：出料装置用于将冷却后的物料从回转窑中排出。

常见的出料装置有排料板和排料器等。

出料装置的设计要保证物料的顺利排出，避免堵塞和泄漏等问题。

三、应用领域回转窑广泛应用于水泥生产、冶金、化工等领域。

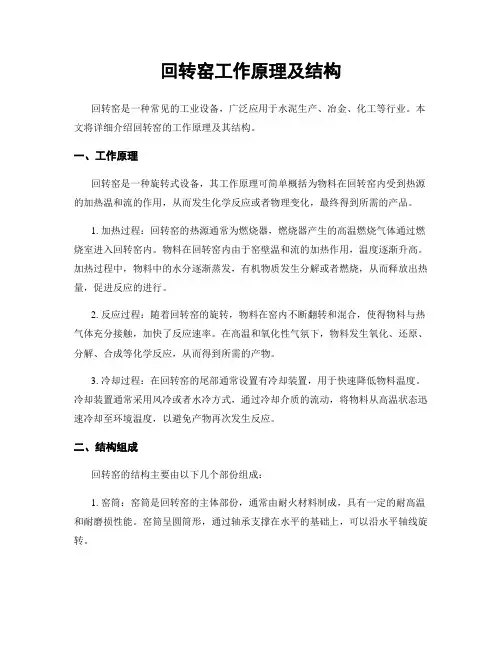

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥生产、冶金、化工等领域。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑是一种旋转设备，其工作原理基于物料在高温下的热处理过程。

在回转窑内，物料通过旋转和加热，发生化学反应或者物理变化，最终得到所需的产品。

1. 物料进料：物料从回转窑的进料端进入，通常由输送设备将物料送入窑体。

2. 燃料燃烧：在回转窑的一端，通过燃烧设备燃烧燃料，产生高温燃烧气体。

这些气体通过窑体向另一端流动，提供所需的热量。

3. 物料热处理：物料在高温下与燃烧气体接触，发生热传导和传热。

这导致物料中的水分蒸发、化学反应和物理变化。

4. 产品出料：经过热处理后的物料逐渐向回转窑的出料端挪移，最终从窑体中取出，成为最终产品。

二、结构组成回转窑的结构主要由以下几个部份组成：1. 窑体：窑体是回转窑的主体部份，通常由钢板焊接而成。

它具有一定的强度和刚度，能够承受高温和旋转运动的影响。

2. 转动装置：转动装置用于驱动回转窑的旋转运动。

常见的转动装置包括齿轮传动、液压传动和电动机驱动等。

3. 转炉头部：转炉头部位于回转窑的进料端，用于引导物料进入窑体。

它通常包括进料装置、密封装置和燃烧装置等。

4. 转炉尾部：转炉尾部位于回转窑的出料端，用于取出经过热处理后的物料。

它通常包括出料装置、密封装置和排气装置等。

5. 冷却装置：冷却装置用于冷却从回转窑中取出的热处理过的物料。

常见的冷却装置包括冷却器和风冷装置等。

6. 辅助设备：回转窑还需要一些辅助设备，如烟气处理设备、除尘设备和控制系统等。

这些设备能够提高回转窑的工作效率和产品质量。

三、应用领域回转窑广泛应用于不同领域，主要包括以下几个方面：1. 水泥生产：回转窑在水泥生产中起到关键作用。

它能够将原料中的水分蒸发、煅烧和熟化，最平生产出高质量的水泥。

2. 冶金工业：回转窑在冶金工业中用于矿石的热处理和冶炼过程。

它能够将矿石中的实用金属分离出来，并去除杂质。

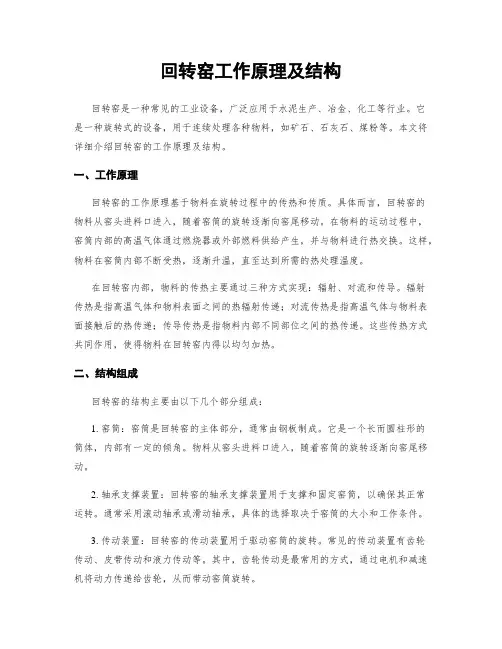

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

它是一种旋转式的设备，用于连续处理各种物料，如矿石、石灰石、煤粉等。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑的工作原理基于物料在旋转过程中的传热和传质。

具体而言，回转窑的物料从窑头进料口进入，随着窑筒的旋转逐渐向窑尾移动。

在物料的运动过程中，窑筒内部的高温气体通过燃烧器或外部燃料供给产生，并与物料进行热交换。

这样，物料在窑筒内部不断受热，逐渐升温，直至达到所需的热处理温度。

在回转窑内部，物料的传热主要通过三种方式实现：辐射、对流和传导。

辐射传热是指高温气体和物料表面之间的热辐射传递；对流传热是指高温气体与物料表面接触后的热传递；传导传热是指物料内部不同部位之间的热传递。

这些传热方式共同作用，使得物料在回转窑内得以均匀加热。

二、结构组成回转窑的结构主要由以下几个部分组成：1. 窑筒：窑筒是回转窑的主体部分，通常由钢板制成。

它是一个长而圆柱形的筒体，内部有一定的倾角。

物料从窑头进料口进入，随着窑筒的旋转逐渐向窑尾移动。

2. 轴承支撑装置：回转窑的轴承支撑装置用于支撑和固定窑筒，以确保其正常运转。

通常采用滚动轴承或滑动轴承，具体的选择取决于窑筒的大小和工作条件。

3. 传动装置：回转窑的传动装置用于驱动窑筒的旋转。

常见的传动装置有齿轮传动、皮带传动和液力传动等。

其中，齿轮传动是最常用的方式，通过电机和减速机将动力传递给齿轮，从而带动窑筒旋转。

4. 燃烧装置：回转窑的燃烧装置用于产生高温气体，以提供物料加热所需的热能。

常见的燃烧装置有煤粉燃烧器、天然气燃烧器和油燃烧器等。

燃烧装置通常位于窑尾的一侧，并与窑筒相连。

5. 冷却装置：回转窑的冷却装置用于降低窑筒内物料的温度，以便进行后续处理。

常见的冷却装置有冷却风机和冷却管道等。

冷却风机通过将冷却气体引入窑筒内，使物料快速冷却。

6. 出料装置：回转窑的出料装置用于将处理完毕的物料从窑筒中取出。

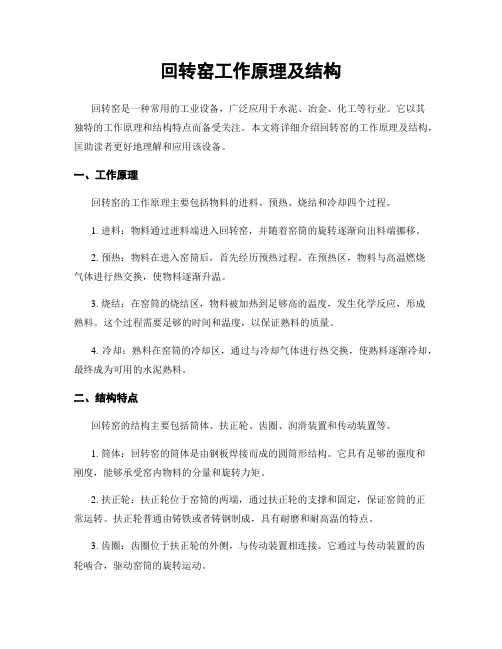

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。

它以其独特的工作原理和结构特点而备受关注。

本文将详细介绍回转窑的工作原理及结构，匡助读者更好地理解和应用该设备。

一、工作原理回转窑的工作原理主要包括物料的进料、预热、烧结和冷却四个过程。

1. 进料：物料通过进料端进入回转窑，并随着窑筒的旋转逐渐向出料端挪移。

2. 预热：物料在进入窑筒后，首先经历预热过程。

在预热区，物料与高温燃烧气体进行热交换，使物料逐渐升温。

3. 烧结：在窑筒的烧结区，物料被加热到足够高的温度，发生化学反应，形成熟料。

这个过程需要足够的时间和温度，以保证熟料的质量。

4. 冷却：熟料在窑筒的冷却区，通过与冷却气体进行热交换，使熟料逐渐冷却，最终成为可用的水泥熟料。

二、结构特点回转窑的结构主要包括筒体、扶正轮、齿圈、润滑装置和传动装置等。

1. 筒体：回转窑的筒体是由钢板焊接而成的圆筒形结构。

它具有足够的强度和刚度，能够承受窑内物料的分量和旋转力矩。

2. 扶正轮：扶正轮位于窑筒的两端，通过扶正轮的支撑和固定，保证窑筒的正常运转。

扶正轮普通由铸铁或者铸钢制成，具有耐磨和耐高温的特点。

3. 齿圈：齿圈位于扶正轮的外侧，与传动装置相连接。

它通过与传动装置的齿轮啮合，驱动窑筒的旋转运动。

4. 润滑装置：润滑装置用于保证回转窑的正常运转和减少磨擦损失。

常见的润滑方式包括油脂润滑和油气润滑等。

5. 传动装置：传动装置用于提供足够的动力，驱动回转窑的旋转运动。

常见的传动方式包括电动机驱动、液压驱动和齿轮传动等。

三、应用领域回转窑广泛应用于水泥生产、冶金和化工等行业。

具体应用领域包括：1. 水泥生产：回转窑是水泥生产过程中的核心设备之一。

它能够将原料烧结成熟料，用于水泥生产。

2. 冶金行业：回转窑在冶金行业中主要用于焙烧矿石和精矿，以提取实用的金属元素。

3. 化工行业：回转窑在化工行业中主要用于石油焦的生产和处理，以及有机化合物的热解和煅烧等。

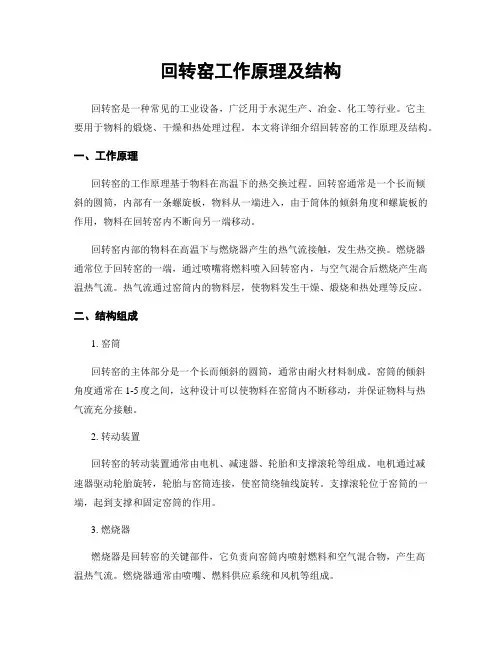

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛用于水泥生产、冶金、化工等行业。

它主要用于物料的煅烧、干燥和热处理过程。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑的工作原理基于物料在高温下的热交换过程。

回转窑通常是一个长而倾斜的圆筒，内部有一条螺旋板，物料从一端进入，由于筒体的倾斜角度和螺旋板的作用，物料在回转窑内不断向另一端移动。

回转窑内部的物料在高温下与燃烧器产生的热气流接触，发生热交换。

燃烧器通常位于回转窑的一端，通过喷嘴将燃料喷入回转窑内，与空气混合后燃烧产生高温热气流。

热气流通过窑筒内的物料层，使物料发生干燥、煅烧和热处理等反应。

二、结构组成1. 窑筒回转窑的主体部分是一个长而倾斜的圆筒，通常由耐火材料制成。

窑筒的倾斜角度通常在1-5度之间，这种设计可以使物料在窑筒内不断移动，并保证物料与热气流充分接触。

2. 转动装置回转窑的转动装置通常由电机、减速器、轮胎和支撑滚轮等组成。

电机通过减速器驱动轮胎旋转，轮胎与窑筒连接，使窑筒绕轴线旋转。

支撑滚轮位于窑筒的一端，起到支撑和固定窑筒的作用。

3. 燃烧器燃烧器是回转窑的关键部件，它负责向窑筒内喷射燃料和空气混合物，产生高温热气流。

燃烧器通常由喷嘴、燃料供应系统和风机等组成。

4. 冷却装置回转窑的一端通常设有冷却装置，用于降低窑筒和物料的温度。

冷却装置通常由冷却风机和冷却管组成，冷却风机通过冷却管将冷却空气引入窑筒，从而降低窑筒内的温度。

5. 排放装置回转窑的另一端通常设有排放装置，用于排放烟气和废气。

排放装置通常由烟囱和除尘设备组成，烟囱将烟气排出室外，除尘设备用于去除烟气中的颗粒物和有害气体。

三、工作过程回转窑的工作过程通常包括预热、煅烧和冷却三个阶段。

1. 预热阶段物料从回转窑的一端进入，通过与高温热气流的接触，发生物理和化学反应，逐渐升温。

在这个阶段，物料中的水分被蒸发，物料逐渐干燥。

2. 煅烧阶段物料在回转窑内不断向另一端移动，同时与热气流进行热交换。
