电力变压器型号代号含义d s j l z sc sg jmb yd bk(c) ddgd-单相 s-三相 j-油浸自冷 l-绕组为铝线 z-又载调压 sc-三相环氧树脂浇注sg-三相干式自冷 jmb-局部照明变压器 yd-试验用单相变压器 bf(c) -控制变压器(c为c型铁芯结构 ddg-单相干式低压大电流变压器请说明电力变压器型号含义例如：scr9-500/10，s11-m-100/10s--三相 c--浇注成型(干式变压器) 9(11)--设计序号500(100)--容量(kva)10--额定电压(kv) m--密闭 r没查着干式电力变压器型号:sxf9sg-1kva产品[干式电力变压器型号:sxf9sg-1kva产品名称：干式电力变压器型号:sxf9sg-1kva产品特点：干式电力变压器型号:sxf9sg-1kva sxf9sg-1kva 干式电力变压器干式电力变压器型号:sxf9sg-1kva 干式电力变压器型号:sxf9sg-1kvasxf9sg-1kva干式电力变压器型号功能特点使用条件sxf9sg-1kva系列变压器应室内使用，正常使用条件为：环境温度：-15°c~+45°c海拔高度：不超过1000米;相对湿度：£90%;安装场所应无严重影响变压器绝缘强度气体，蒸汽，化学沉淀，灰尘，污垢及其它爆炸性和侵蚀性介质;安装现场应无严重振动或颠簸。

电力变压器的型号和符号含义注：电力变压器型号后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。

例如：SJL-1000/10位三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压位10千伏。

型号中符号排列顺序含义代表符号内容类别1（或末位）线圈耦合方式自耦降压（或自耦升压）O2 相数单相三相DS3 冷却方式油浸自冷干式空气自冷干式浇注绝缘油浸风冷油浸水冷强迫油循环风冷强迫油循环水冷JGCFSFPSP4 线圈数双线圈三线圈—S5 线圈导线材质铜铝—L6 调压方式无励磁调压有载调压—Z加强干式干式防火移动式成套QHDT。

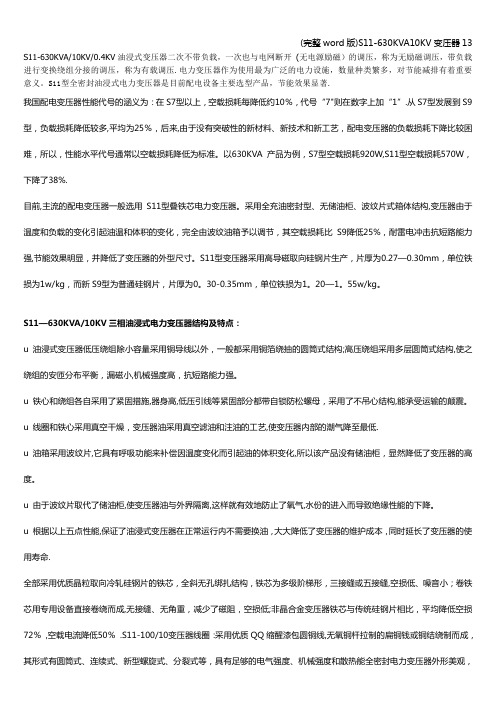

S11-630KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁）的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压.电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。

S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著.我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7"则在数字上加“1”.从S7型发展到S9型，负载损耗降低较多,平均为25％，后来,由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。

以630KVA产品为例，S7型空载损耗920W,S11型空载损耗570W，下降了38%.目前,主流的配电变压器一般选用S11型叠铁芯电力变压器。

采用全充油密封型、无储油柜、波纹片式箱体结构,变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强,节能效果明显，并降低了变压器的外型尺寸。

S11型变压器采用高导磁取向硅钢片生产，片厚为0.27—0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0。

30-0.35mm，单位铁损为1。

20—1。

55w/kg。

S11—630KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡，漏磁小,机械强度高，抗短路能力强。

u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构,能承受运输的颠震。

u 线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低.u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜，显然降低了变压器的高度。

变压器型号的【1】含义：第一个字母：O表示为自耦；第二个字母表示相数：S为三相，D为单相；第三个字母：表示冷却方式，F为油浸风冷；J油浸自冷；P强迫油循环；第四个字母：表示绕组数，双绕组不标；S为三绕组；F为分裂绕组；第五个字母：表示导线材料L为铝线，铜线不标；第六个字母：表示调压方式Z有载，无载不标；数字部分：第一个表示变压器容量，第二个表示变压器使用电压等级．根据的SJ-560/10，应该是3相油浸自冷容量为560KVA电压为10KV的变压器一、SII-M-220KVAS11－变压器型号，11为设计序号，节能型产品。

M－全密封。

220kVA－表示额定容量为220千伏安叠铁心无励磁调压油浸配电变压器,220KVA二、scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）9（11）--设计序号500（100）--容量（KVA）10--额定电压（KV）m--密闭r没查着三、电力变压器型号定义变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器（C为C型铁芯结构 DDG-单相干式低压大电流变压器四、SFSZ9-31500/110S:三相F:风冷S:三绕组Z:有载调压9:设计序号9型31500:容量为31500kVA110:一次侧额定电压110kV变压器型号含义干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

变压器型号的含义：第一个字母：O表示为自耦；第二个字母表示相数：S为三相，D为单相；第三个字母：表示冷却方式，F为油浸风冷；J油浸自冷；P强迫油循环；第四个字母：表示绕组数，双绕组不标；S为三绕组；F为分裂绕组；第五个字母：表示导线材料L为铝线，铜线不标；第六个字母：表示调压方式Z有载，无载不标；数字部分：第一个表示变压器容量，第二个表示变压器使用电压等级．根据的SJ-560/10，应该是3相油浸自冷容量为560KVA电压为10KV的变压器一、SII-M-220KVAS11－变压器型号，11为设计序号，节能型产品。

M－全密封。

220kVA－表示额定容量为220千伏安叠铁心无励磁调压油浸配电变压器,220KVA二、scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）9（11）--设计序号500（100）--容量（KVA）10--额定电压（KV）m--密闭r没查着三、电力变压器型号定义变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器（C为C 型铁芯结构 DDG-单相干式低压大电流变压器四、SFSZ9-31500/110S:三相F:风冷S:三绕组Z:有载调压9:设计序号9型31500:容量为31500kVA110:一次侧额定电压110kV变压器型号含义干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

DL/T 572-95电力变压器运行规程http://freshpower 2019-11-17中华人民共和国电力行业标准电力变压器运行规程DL/T 572-95 1主题内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。

本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。

国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。

2引用标准GB1094.1～1094.5电力变压器GB6450干式电力变压器GB6451油浸式电力变压器技术参数和要求GB7252变压器油中溶解气体分析和判断导则GB/T15164～1994油浸式电力变压器负载导则GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL400继电保护和安全自动装置技术规程SDJ7电力设备过电压保护设计技术规程SDJ8电力设备接地设计技术规程SDJ9电气测量仪表装置设计技术规程SDJ2变电所设计技术规程DL/T573-95电力变压器检修导则DL/T474-95有载分接开关运行维修导则3基本要求3.1保护、测量、冷却装置3.1.1变压器应按有关标准的规定装设保护和测量装置。

3.1.2油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及会件等应符合GB6451的要求。

干式变压器有关装置应符合相应技术要求。

3.1.3变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。

分级绝缘变压器用熔断器保护时，其中性点必须直接接地。

3.1.4装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%～1.5%的升高坡度。

3.1.5变压器的冷却装置应符合以下要求：a.按制造厂的规定安装全部冷却装置；b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。

电力变压器基本型号及参数知识干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。

变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

1.电力变压器全型号的表示和含义如下2.电流互感器的型号及表示注：结构形式的字母含义R－套管式 Z－支柱式 Q－线圈式 F－贯穿式（复匝） D－贯穿式（单匝） M－母线式 K－开合式 V－倒立式 A－链式线圈外绝缘介质的字母含义J－变压器油不表示 G－空气（干式） C－瓷（主绝缘） Q－气体 Z－浇注成型固体 K绝缘壳3.电压互感器型号的表示如下10. 低压刀开关全型号的表示和含义如下：13. 阀型避雷器的全型号表示和含义如下：1刀开关的型号 1 HK2-□/○ HK开启式负荷开关 2设计序号□额定电流○极数2 HK2-□ HK开启式负荷开关 2设计序号□额定电流3 HR5-□/◎○ HR熔断器式刀开关 5设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型4 HG1-□/◎○ HG熔断器式刀开关 1设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型2转换开关(组合开关)的型号 HZ10-□◎/○HK组合开关 10设计序号□额定电流◎P用于两种电源的切换S用于三种电源的切换○极数3万能转换开关的型号 LW6-□/◎○LW万能转换开关 6设计序号□触点数目◎定位特征代号○接线图编号4自动空气开关的型号 DZ20□-◎○＃※DZ塑壳式自动空气开关 20设计序号□Y一般型J较高型G最高型◎额定电流○极数＃脱扣器代号※辅助机构代号5按钮的型号 LA□-◎○※L主令电器 A按钮□设计序号◎常开触点数○常闭触点数※结构形式代号6行程开关的型号 JLXK1-□◎○J机床电源 L主令电源 X行程开关 K快速 1设计序号□滚轮数目◎常开触点数○常闭触点数LX32-□◎L主令电器 32设计序号□操作机构形式(1直杆型2直杆滚轮型3单臂滚轮型4卷簧万向型) ◎外壳形式(Q防护型S防水型)LXJ6-□/◎LXJ接近开关 6设计序号□基本规格代号(2作用距离2mm,4作用距离4mm,6作用距离6mm,8作用距离8mm,10作用距离10mm) ◎辅助规格代号(18螺纹直径M18,22螺纹直径M22,30螺纹直径M30)7接触器的型号 1 CJ□-◎/○ C接触器 J交流□设计序号◎主触头电流○主触头数2 CZ□-◎○/※＃ CZ直流接触器□设计序号◎额定电流○C不带辅助触头C/22带辅助触头D不带辅助触头D/22不带辅助触头※常开主触头数量＃常闭主触头数量3 CZ18-□/◎○ CZ直流接触器 18设计序号□额定电流◎常开触点数○常闭触点数4 B□◎ B系列接触器□操作方式(无字表示交流操作,BE表示直流操作-断铁的,BC表示直流操作-整块铁的) ◎额定工作电压(380V,AC)8中间继电器的型号 JZ□-◎○J继电器 Z中间□设计序号◎常开触点数○常闭触点数9电流继电器的型号 JL18-□◎/○※JL电流继电器 18设计序号□基本规格代号:用数字表示线圈额定工作电流等级◎派生代号(J交流Z直流S受动复位F高返回系数型) ○辅助规格代号(第一位表示常开触点数,第二位表示常闭触点数) ※TH为热带型10通用继电器的型号 JT18-□◎/○JT通用继电器 18设计序号□基本规格代号(第一位表示常开触点数,第二位表示常闭触点数) ◎派生代号(L欠电流继电器,不标时为电压继电器) ○作为延时继电器时,数字1,3,5表示延时秒数11时间继电器的型号 1 JS7-□A J继电器 S时间 7设计序号□基本规格代号 A结构设计稍有改动2 JS23-□/◎○ JS时间继电器 23设计序号□基本规格代号(第一位数表示输出触点形式及组合,第二位数表示延时范围1是0.2到30, 2是10到180) ◎安装方式代号(1表示螺钉安装式,2表示卡轨安装式) ○TH表示湿热带型3 JS20-□◎/○※ JS时间继电器 11设计序号□延时值(秒) ◎延时方式(D断电延时型,无字表示通电延时型) ○整定方式(0无波段开关1有波段开关) ※结构特征代号(0装置式1面板式2外接式3装置式带瞬间触点4面板式带瞬间触点5带外接式瞬间触点)12热继电器的型号1 JR□-◎/○D J继电器 R热□设计序号◎额定电流○极数 D带断相保护2 JR20-□◎/○ JR热继电器 20设计序号□基本规格代号◎特征代号(D带断相保护L单独安装式Z与交流接触器组合接线安装式W带专用配套电流互感器) ○热元件编号13熔断器的型号1 R□◎○-※/＃ R熔断器□形式C瓷插式Z螺旋式M无添料式T有添料式S快速Z 自复式◎设计序号○结构改型代号※熔断器额定电流＃熔体额定电流2 R□◎-○ R熔断器□C瓷插式L螺旋式M无添料封闭式T有添料封闭式◎设计序号○额定电流14低压断路器的型号 DZ20□-◎○/※＃＄DZ塑壳式断路器 20设计序号□额定极限短路分断能力级别代号Y一般型J较高型G 最高型◎壳架等级额定电流○操作机构代号(无字表示手柄操作,P表示电动机操作) ※极数＃脱扣器形式＄用途代号(无字表示配电用,2表示保护电动机用15凸轮控制器的型号 KT□-◎○/※KT凸轮控制器□设计序号○额定电流※线路特征代号16FX2N系列基本单元型号 FX2N-□◎M○-※FX2N系列名称□◎输入输出电数 M基本单元(模块区分) ○输出形式（R继电器输出S 三端双向晶闸管开关输出T晶闸管输出）※其他区分低压电器产品有多种多样的结构和用途，不同类型的产品有不同的型号表示方法。

详解电力干式变压器型号电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

下列电力变压器型号代号含义:D S J L Z SC SG JMB YD BK(C) DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-有载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C 为C型铁芯结构）DDG-单相干式低压大电流变压器注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。

例如1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压例如2:S7-315/10变压器即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型.例如3：scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）r缠绕型9（11）--设计序号500（100）--容量（KVA）10--额定电压（KV）m--密闭型号含义：SCZ(B)9-XXXX/** SC--三相固体成型（环氧浇注）Z--有载调压B--低压箔式线圈9--性能水平代号XXXX--额定容量（kVA）**--额定高压电压（按额定值填入）变压器的型号：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

例如4：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。

例如5：SCB9-2000/10SC----三相固体成型(环氧浇注)B-----低压箔式线圈9-----性能水平代号2000--额定容量10----额定高压电压。
