气浮池工作原理
气浮池(Air flotation tank)是一种常见的污水处理设备,其工作原理主要是利用气体的浮力和液体的净化作用,从而实现对悬浮物、油脂等固体和液体污染物的分离。
首先,将需要处理的废水通过泵引入气浮池。
在池内,注入适量的气体(通常是空气),气体通过底部的喷嘴或均质器进入污水中形成微细气泡。
这些气泡被均匀地分布在污水中并随即上升。
当气泡上升到污水中的污染物颗粒或油脂时,由于气泡的浮力作用,它们会附着在气泡表面,形成气泡floc。
这些气泡floc
会随着气泡一同上升,浮到液面上。
在气浮池中设置一个斜板,它可以将浮在液面上的气泡floc
引导到池的另一侧。
此外,还可以设置刮板来收集池内的浮渣,进一步提高净化效果。
到达液面上方的气泡floc在液面上形成泡沫层。
泡沫层会被
集中引流或排除,泡沫中的气泡floc也会被随之去除。
最后,经过气浮池处理后的水会从中间或底部的出水口排出,经过后续的处理才能达到相应的排放标准。
总的来说,气浮池通过将气泡floc与废水中的悬浮物、油脂
等污染物结合起来,利用气泡浮力的原理,使这些污染物升到
液面上,然后通过一系列的分离和去除步骤,从而实现对废水的净化处理。

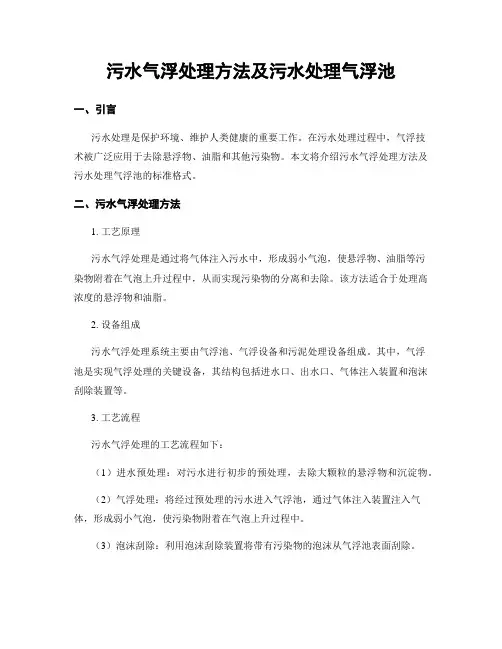

污水气浮处理方法及污水处理气浮池一、引言污水处理是保护环境、维护人类健康的重要工作。
在污水处理过程中,气浮技术被广泛应用于去除悬浮物、油脂和其他污染物。
本文将介绍污水气浮处理方法及污水处理气浮池的标准格式。
二、污水气浮处理方法1. 工艺原理污水气浮处理是通过将气体注入污水中,形成弱小气泡,使悬浮物、油脂等污染物附着在气泡上升过程中,从而实现污染物的分离和去除。
该方法适合于处理高浓度的悬浮物和油脂。
2. 设备组成污水气浮处理系统主要由气浮池、气浮设备和污泥处理设备组成。
其中,气浮池是实现气浮处理的关键设备,其结构包括进水口、出水口、气体注入装置和泡沫刮除装置等。
3. 工艺流程污水气浮处理的工艺流程如下:(1)进水预处理:对污水进行初步的预处理,去除大颗粒的悬浮物和沉淀物。
(2)气浮处理:将经过预处理的污水进入气浮池,通过气体注入装置注入气体,形成弱小气泡,使污染物附着在气泡上升过程中。
(3)泡沫刮除:利用泡沫刮除装置将带有污染物的泡沫从气浮池表面刮除。
(4)出水处理:将经过气浮处理后的水通过出水口排放或者进一步进行后续处理。
三、污水处理气浮池的标准格式1. 设计要求污水处理气浮池的设计应符合以下要求:(1)污水处理量:根据实际需求确定处理量,确保气浮池能够满足处理要求。
(2)气浮效果:气浮池应具备良好的气浮效果,能够有效去除污染物。
(3)结构合理:气浮池的结构应合理,易于维护和清洁。
(4)操作稳定:气浮池的操作应稳定可靠,能够适应不同负荷和水质变化。
2. 设计参数污水处理气浮池的设计参数包括:(1)气浮池尺寸:根据处理量和污水特性确定气浮池的尺寸,包括长度、宽度和深度。
(2)气泡尺寸:根据污水特性和处理要求确定气泡的尺寸,通常在20-100微米之间。
(3)气体注入量:根据处理量温和泡尺寸确定气体注入量,通常在0.1-0.5m³/m³之间。
(4)泡沫刮除速度:根据气泡上升速度和泡沫刮除效果确定泡沫刮除速度,通常在1-3 m/min之间。

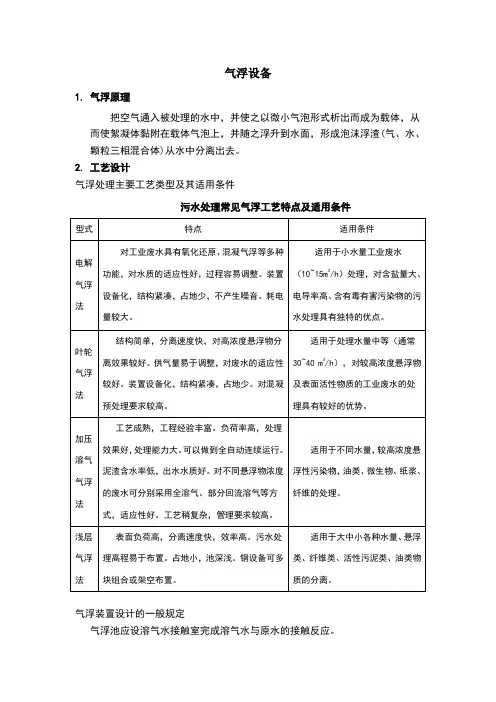

气浮设备1.气浮原理把空气通入被处理的水中,并使之以微小气泡形式析出而成为载体,从而使絮凝体黏附在载体气泡上,并随之浮升到水面,形成泡沫浮渣(气、水、颗粒三相混合体)从水中分离出去。
2.工艺设计气浮处理主要工艺类型及其适用条件污水处理常见气浮工艺特点及适用条件气浮装置设计的一般规定气浮池应设溶气水接触室完成溶气水与原水的接触反应。
气浮池应设水位控制室,并有调节阀门(或水位控制器)调节水位,防止出水带泥或浮渣层太厚。
穿孔集水管一般布置在分离室离池底20~40cm处,管内流速为~s。
孔眼以向下与垂线成45°,交错排列,孔距为20~30cm,孔眼直径为10~20mm。
周期视浮渣量而定,周期不宜过短,一般为~2h。
浮渣含水率在95%~97%左右,渣厚控制在10cm左右。
渣宜采用机械方法刮除。
刮渣机的行车速度宜控制在5m/min以内。
刮渣方向应与水流流向相反,使可能下落的浮渣落在接触室。
工艺设计时应考虑水温的影响。
电解气浮工艺设计电解气浮工艺设计要点1)电解气浮采用正负相间的多组电极,通以稳定或脉冲电流,通电方式可为串连或并联。
2)电解气浮可用惰性电极或可溶性电极,产生的效应与产物有所不同。
3)电解气浮采用惰性电极如钛板、钛镀钌板、石墨板等电极,产生氢、氧或氯等细微气泡;当采用可溶性铁板、铝板作为电极时,也称为电絮凝气浮,其产物是Fe3+、Al3+及氢气泡等,此时产泥量较大。
4)电解气浮装置形式分竖流式及平流式,竖流式主要应用于较小水量的处理。
5)电解气浮池的结构包括整流栅、电极组、分离室、刮渣机、集水孔、水位调节器等。
6)电解气浮主要用于小水量工业废水处理,对含盐量大、电导率高、含有毒有害污染物废水的处理具有优势。
7)铁阳极电絮凝气浮用于含Cr(Ⅵ)废水处理时,Cr(Ⅵ)浓度不宜大于100mg/L。
8)电解气浮用于含氰废水的处理时宜采用石墨惰性电极。
解气浮设计参数1)极板厚度6~10mm(可溶性阳极根据需要可加厚),极板净间距15~20mm;2)电流密度一般应小于150~200A/m2。

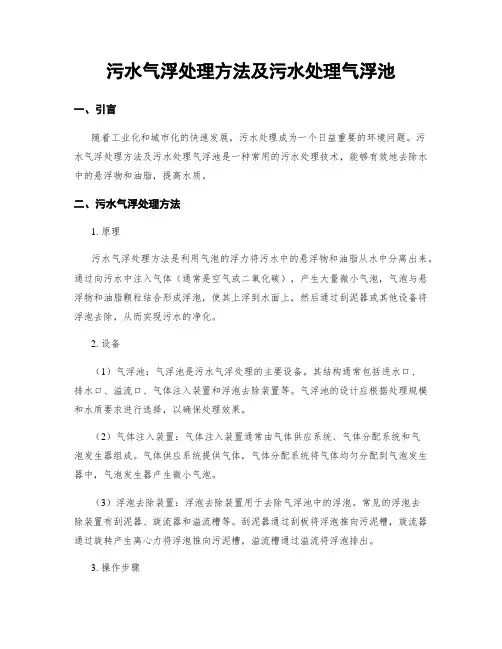

污水气浮处理方法及污水处理气浮池一、引言随着工业化和城市化的快速发展,污水处理成为一个日益重要的环境问题。
污水气浮处理方法及污水处理气浮池是一种常用的污水处理技术,能够有效地去除水中的悬浮物和油脂,提高水质。
二、污水气浮处理方法1. 原理污水气浮处理方法是利用气泡的浮力将污水中的悬浮物和油脂从水中分离出来。
通过向污水中注入气体(通常是空气或二氧化碳),产生大量微小气泡,气泡与悬浮物和油脂颗粒结合形成浮泡,使其上浮到水面上,然后通过刮泥器或其他设备将浮泡去除,从而实现污水的净化。
2. 设备(1)气浮池:气浮池是污水气浮处理的主要设备。
其结构通常包括进水口、排水口、溢流口、气体注入装置和浮泡去除装置等。
气浮池的设计应根据处理规模和水质要求进行选择,以确保处理效果。
(2)气体注入装置:气体注入装置通常由气体供应系统、气体分配系统和气泡发生器组成。
气体供应系统提供气体,气体分配系统将气体均匀分配到气泡发生器中,气泡发生器产生微小气泡。
(3)浮泡去除装置:浮泡去除装置用于去除气浮池中的浮泡。
常见的浮泡去除装置有刮泥器、旋流器和溢流槽等。
刮泥器通过刮板将浮泡推向污泥槽,旋流器通过旋转产生离心力将浮泡推向污泥槽,溢流槽通过溢流将浮泡排出。
3. 操作步骤(1)调节进水流量和水质:根据实际情况调节进水流量和水质,确保气浮池的处理效果。
(2)注入气体:根据气浮池的大小和处理要求,注入适量的气体,通常是空气或二氧化碳。
(3)形成浮泡:通过气泡发生器产生微小气泡,并与悬浮物和油脂颗粒结合形成浮泡。
(4)浮泡去除:通过刮泥器、旋流器或溢流槽等装置将浮泡去除,从而实现污水的净化。
三、污水处理气浮池1. 作用污水处理气浮池是污水处理系统中的关键设备,主要用于去除水中的悬浮物和油脂,提高水质,减少后续处理工艺的负担。
2. 结构(1)进水口:用于将待处理的污水引入气浮池。
(2)排水口:用于排出经过气浮处理后的净化水。
(3)溢流口:用于控制气浮池内的水位,防止溢出。
气浮池原理
气浮池是一种常用的水处理设备,它通过气体的注入和水中悬浮物质的升浮来实现固液分离的目的。
气浮池原理主要包括气体注入、气泡与悬浮物质的接触、气泡升浮以及分离等几个方面。
首先,气浮池的原理是利用气体注入水中,通过气泡的形成和上升,将水中的悬浮物质带到水面上。
气泡的形成是通过气体在水中的溶解和释放来实现的,通常是通过压缩空气或其他气体将气体注入水中,形成微小气泡。
其次,气泡与悬浮物质的接触是气浮池原理中非常重要的一环。
气泡在上升的过程中会与水中的悬浮物质发生接触,悬浮物质会附着在气泡表面,使得气泡变得更大,从而提高气泡的浮力,加速悬浮物质的升浮速度。
随后,气泡升浮是气浮池原理中的关键环节。
通过气泡的升浮作用,悬浮在水中的固体颗粒或油脂等杂质被带到水面上,形成浮渣。
这样一来,水中的悬浮物质就得到了有效地去除,从而实现了固液分离的目的。
最后,分离是气浮池原理的最终环节。
在气泡升浮的过程中,悬浮物质被带到水面上形成浮渣,而清水则从底部流出,经过这样的处理,水中的悬浮物质得到有效去除,从而实现了水的净化和处理。
总的来说,气浮池原理通过气体注入、气泡与悬浮物质的接触、气泡升浮以及分离等环节,实现了水中悬浮物质的有效去除和固液分离。
这种原理简单、高效,被广泛应用于污水处理、工业废水处理、饮用水净化等领域,为水质的改善和保护做出了重要贡献。

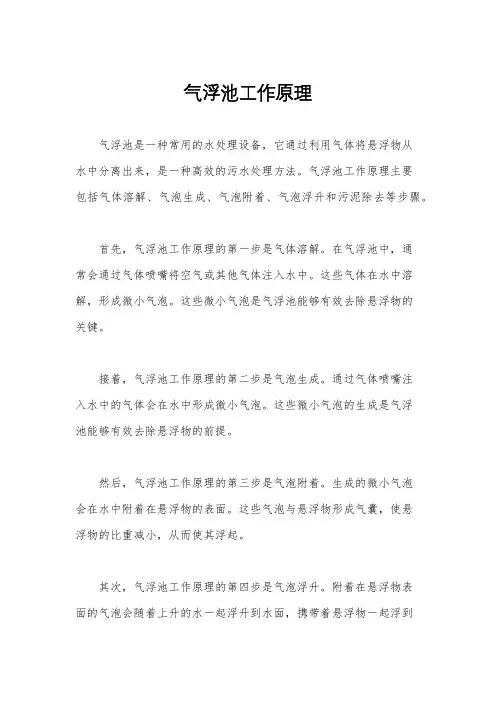

气浮池工作原理
气浮池是一种常用的水处理设备,它通过利用气体将悬浮物从
水中分离出来,是一种高效的污水处理方法。
气浮池工作原理主要
包括气体溶解、气泡生成、气泡附着、气泡浮升和污泥除去等步骤。
首先,气浮池工作原理的第一步是气体溶解。
在气浮池中,通
常会通过气体喷嘴将空气或其他气体注入水中。
这些气体在水中溶解,形成微小气泡。
这些微小气泡是气浮池能够有效去除悬浮物的
关键。
接着,气浮池工作原理的第二步是气泡生成。
通过气体喷嘴注
入水中的气体会在水中形成微小气泡。
这些微小气泡的生成是气浮
池能够有效去除悬浮物的前提。
然后,气浮池工作原理的第三步是气泡附着。
生成的微小气泡
会在水中附着在悬浮物的表面。
这些气泡与悬浮物形成气囊,使悬
浮物的比重减小,从而使其浮起。
其次,气浮池工作原理的第四步是气泡浮升。
附着在悬浮物表
面的气泡会随着上升的水一起浮升到水面,携带着悬浮物一起浮到
水面。
最后,气浮池工作原理的最后一步是污泥除去。
当悬浮物浮到水面时,形成浮渣,通过刮渣装置将浮渣集中到一处,然后通过刮渣机将浮渣刮走,从而实现悬浮物的去除。
总的来说,气浮池工作原理是通过气体溶解、气泡生成、气泡附着、气泡浮升和污泥除去等步骤,将悬浮物从水中分离出来。
这种工作原理使得气浮池成为一种高效的污水处理设备,被广泛应用于各种工业和生活污水的处理中。

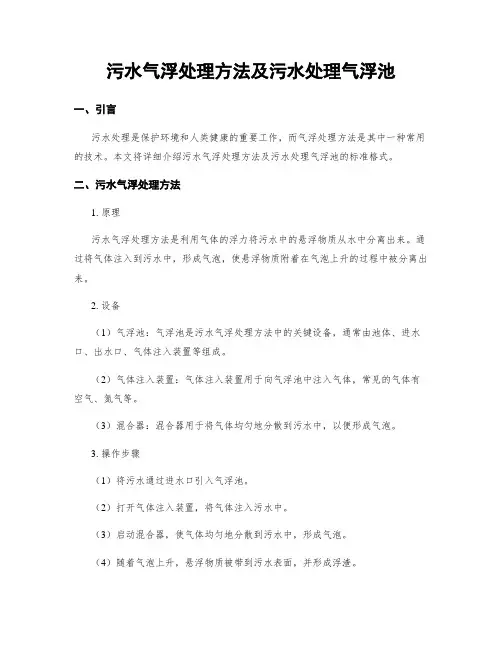

污水气浮处理方法及污水处理气浮池一、引言污水处理是保护环境和人类健康的重要工作,而气浮处理方法是其中一种常用的技术。
本文将详细介绍污水气浮处理方法及污水处理气浮池的标准格式。
二、污水气浮处理方法1. 原理污水气浮处理方法是利用气体的浮力将污水中的悬浮物质从水中分离出来。
通过将气体注入到污水中,形成气泡,使悬浮物质附着在气泡上升的过程中被分离出来。
2. 设备(1)气浮池:气浮池是污水气浮处理方法中的关键设备,通常由池体、进水口、出水口、气体注入装置等组成。
(2)气体注入装置:气体注入装置用于向气浮池中注入气体,常见的气体有空气、氮气等。
(3)混合器:混合器用于将气体均匀地分散到污水中,以便形成气泡。
3. 操作步骤(1)将污水通过进水口引入气浮池。
(2)打开气体注入装置,将气体注入污水中。
(3)启动混合器,使气体均匀地分散到污水中,形成气泡。
(4)随着气泡上升,悬浮物质被带到污水表面,并形成浮渣。
(5)浮渣通过污水处理设备进行进一步处理,而清水则从出水口排出。
三、污水处理气浮池1. 设计要求(1)污水处理气浮池的设计应满足处理效率高、处理能力大、操作稳定等要求。
(2)污水处理气浮池的设计应考虑到污水的水质、流量、水温等因素。
(3)污水处理气浮池的设计应符合相关的环保法规和标准。
2. 结构设计(1)池体:污水处理气浮池的池体通常采用耐腐蚀材料制成,如玻璃钢、不锈钢等。
池体应具有足够的强度和刚度,以承受污水的压力和重量。
(2)进水口:进水口应设计合理,以保证污水均匀地进入气浮池。
(3)出水口:出水口应位于污水的最低点,以保证清水能够顺利排出。
(4)气体注入装置:气体注入装置应设计合理,以保证气体能够均匀地注入污水中。
(5)控制系统:污水处理气浮池应配备相应的控制系统,以实现自动化控制和监测。
3. 污水处理效果评价(1)悬浮物去除率:通过对进水和出水样品的悬浮物浓度进行测试,计算悬浮物去除率,一般要求达到90%以上。

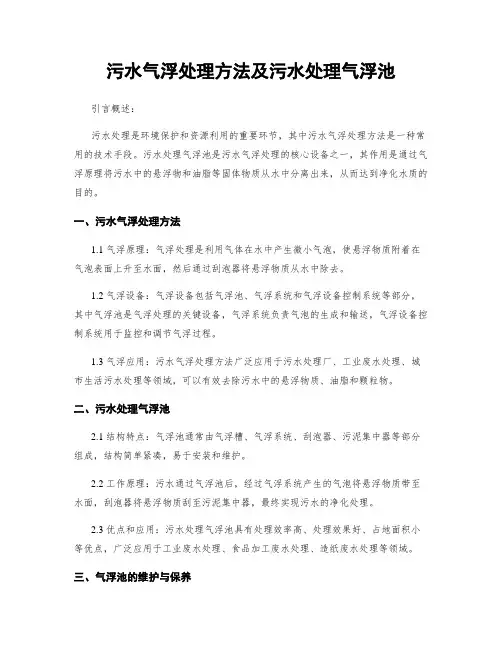

污水气浮处理方法及污水处理气浮池引言概述:污水处理是环境保护和资源利用的重要环节,其中污水气浮处理方法是一种常用的技术手段。
污水处理气浮池是污水气浮处理的核心设备之一,其作用是通过气浮原理将污水中的悬浮物和油脂等固体物质从水中分离出来,从而达到净化水质的目的。
一、污水气浮处理方法1.1 气浮原理:气浮处理是利用气体在水中产生微小气泡,使悬浮物质附着在气泡表面上升至水面,然后通过刮泡器将悬浮物质从水中除去。
1.2 气浮设备:气浮设备包括气浮池、气浮系统和气浮设备控制系统等部分,其中气浮池是气浮处理的关键设备,气浮系统负责气泡的生成和输送,气浮设备控制系统用于监控和调节气浮过程。
1.3 气浮应用:污水气浮处理方法广泛应用于污水处理厂、工业废水处理、城市生活污水处理等领域,可以有效去除污水中的悬浮物质、油脂和颗粒物。
二、污水处理气浮池2.1 结构特点:气浮池通常由气浮槽、气浮系统、刮泡器、污泥集中器等部分组成,结构简单紧凑,易于安装和维护。
2.2 工作原理:污水通过气浮池后,经过气浮系统产生的气泡将悬浮物质带至水面,刮泡器将悬浮物质刮至污泥集中器,最终实现污水的净化处理。
2.3 优点和应用:污水处理气浮池具有处理效率高、处理效果好、占地面积小等优点,广泛应用于工业废水处理、食品加工废水处理、造纸废水处理等领域。
三、气浮池的维护与保养3.1 定期清洗:定期清洗气浮池内部和气浮系统,防止污泥积累和气泡产生不畅。
3.2 检查设备:定期检查气浮设备的工作状态,确保各部件正常运转。
3.3 调节控制:根据污水处理情况调节气浮设备控制系统,保证气浮处理效果。
四、气浮处理技术的发展趋势4.1 高效节能:未来气浮处理技术将更加注重高效节能,提高处理效率的同时降低能耗。
4.2 自动化控制:气浮设备控制系统将更加智能化,实现自动监控和调节,提高运行效率。
4.3 应用领域拓展:气浮处理技术将在更多领域得到应用,如海水淡化处理、水体富营养化治理等。

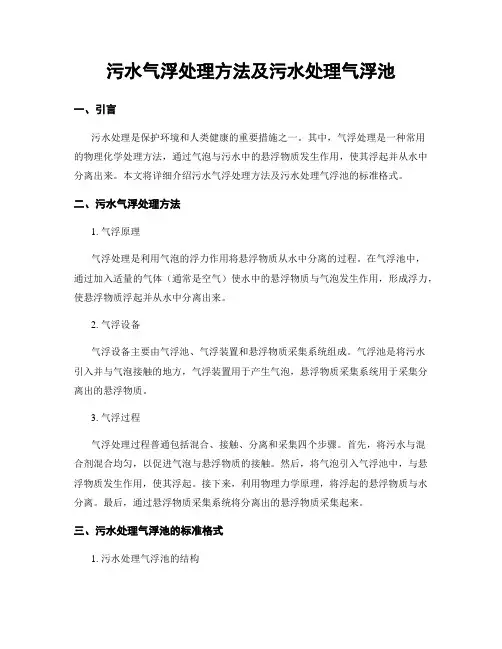

污水气浮处理方法及污水处理气浮池一、引言污水处理是保护环境和人类健康的重要措施之一。
其中,气浮处理是一种常用的物理化学处理方法,通过气泡与污水中的悬浮物质发生作用,使其浮起并从水中分离出来。
本文将详细介绍污水气浮处理方法及污水处理气浮池的标准格式。
二、污水气浮处理方法1. 气浮原理气浮处理是利用气泡的浮力作用将悬浮物质从水中分离的过程。
在气浮池中,通过加入适量的气体(通常是空气)使水中的悬浮物质与气泡发生作用,形成浮力,使悬浮物质浮起并从水中分离出来。
2. 气浮设备气浮设备主要由气浮池、气浮装置和悬浮物质采集系统组成。
气浮池是将污水引入并与气泡接触的地方,气浮装置用于产生气泡,悬浮物质采集系统用于采集分离出的悬浮物质。
3. 气浮过程气浮处理过程普通包括混合、接触、分离和采集四个步骤。
首先,将污水与混合剂混合均匀,以促进气泡与悬浮物质的接触。
然后,将气泡引入气浮池中,与悬浮物质发生作用,使其浮起。
接下来,利用物理力学原理,将浮起的悬浮物质与水分离。
最后,通过悬浮物质采集系统将分离出的悬浮物质采集起来。
三、污水处理气浮池的标准格式1. 污水处理气浮池的结构污水处理气浮池普通由池体、进水口、排水口、气泡产生装置和悬浮物质采集系统组成。
池体通常采用耐腐蚀材料制成,具有一定的容积和深度。
进水口用于将待处理的污水引入气浮池,排水口用于排出处理后的水。
气泡产生装置通过引入适量的气体产生气泡,与污水中的悬浮物质发生作用。
悬浮物质采集系统用于采集分离出的悬浮物质。
2. 污水处理气浮池的工作原理污水处理气浮池的工作原理是利用气泡与污水中的悬浮物质发生作用,使其浮起并从水中分离出来。
首先,将待处理的污水通过进水口引入气浮池,与气泡产生装置中的气泡接触。
气泡与污水中的悬浮物质发生作用,使其浮起并形成浮团。
浮团随着水流挪移到池体的表面,经过分离装置的作用,悬浮物质从水中分离出来。
分离后的悬浮物质通过悬浮物质采集系统采集起来,而处理后的水则从排水口排出。

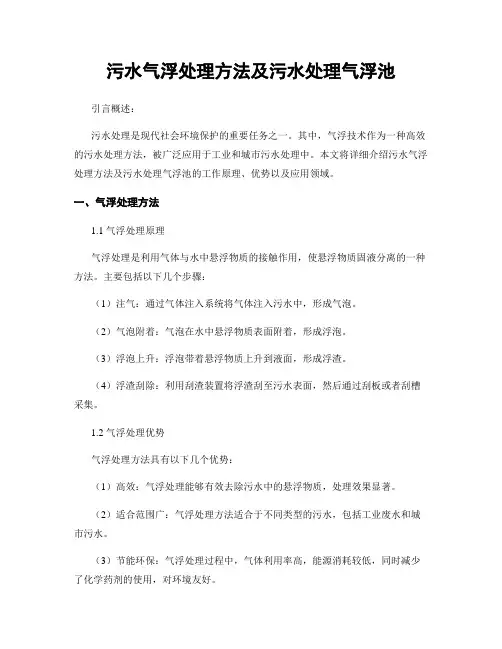

污水气浮处理方法及污水处理气浮池引言概述:污水处理是现代社会环境保护的重要任务之一。
其中,气浮技术作为一种高效的污水处理方法,被广泛应用于工业和城市污水处理中。
本文将详细介绍污水气浮处理方法及污水处理气浮池的工作原理、优势以及应用领域。
一、气浮处理方法1.1 气浮处理原理气浮处理是利用气体与水中悬浮物质的接触作用,使悬浮物质固液分离的一种方法。
主要包括以下几个步骤:(1)注气:通过气体注入系统将气体注入污水中,形成气泡。
(2)气泡附着:气泡在水中悬浮物质表面附着,形成浮泡。
(3)浮泡上升:浮泡带着悬浮物质上升到液面,形成浮渣。
(4)浮渣刮除:利用刮渣装置将浮渣刮至污水表面,然后通过刮板或者刮槽采集。
1.2 气浮处理优势气浮处理方法具有以下几个优势:(1)高效:气浮处理能够有效去除污水中的悬浮物质,处理效果显著。
(2)适合范围广:气浮处理方法适合于不同类型的污水,包括工业废水和城市污水。
(3)节能环保:气浮处理过程中,气体利用率高,能源消耗较低,同时减少了化学药剂的使用,对环境友好。
1.3 气浮处理应用领域气浮处理方法广泛应用于以下几个领域:(1)工业污水处理:气浮处理可有效去除工业废水中的悬浮物质和油脂,提高水质。
(2)城市污水处理:气浮处理可用于城市污水处理厂的初级处理和二级处理,提高处理效果。
(3)饮用水净化:气浮处理可用于饮用水源的净化,去除水中的悬浮物质和有机物。
二、污水处理气浮池2.1 污水处理气浮池工作原理污水处理气浮池是气浮处理方法中的核心设备,其工作原理主要包括以下几个步骤:(1)污水进入气浮池:污水通过进水管道进入气浮池。
(2)注气:通过气体注入系统将气体注入气浮池底部,形成气泡。
(3)气泡附着:气泡在污水中的悬浮物质表面附着,形成浮泡。
(4)浮泡上升:浮泡带着悬浮物质上升到液面,形成浮渣。
(5)浮渣刮除:利用刮渣装置将浮渣刮至污水表面,然后通过刮板或者刮槽采集。
2.2 污水处理气浮池特点污水处理气浮池具有以下几个特点:(1)结构简单:气浮池结构简单,易于安装和维护。
污水气浮处理方法及污水处理气浮池引言概述:污水处理是一项重要的环保工作,而气浮处理是其中一种常用的方法。
本文将详细介绍污水气浮处理方法及污水处理气浮池的相关内容。
一、污水气浮处理方法1.1 气浮原理气浮处理是通过向污水中注入微小气泡,使污水中的悬浮物质附着在气泡上升的过程中被带到水面,进而形成泡沫层,从而实现固液分离的目的。
气浮原理基于气泡与悬浮物质之间的附着力和浮力的作用。
1.2 气浮设备气浮设备是实现气浮处理的关键。
常见的气浮设备包括气浮池、气浮机、气浮泵等。
气浮池是其中的核心设备,其结构包括进水口、出水口、气泡发生器等。
气浮机则是气浮池的一种形式,它将气浮池和气浮泵集成在一起,具有更高的处理效率。
1.3 气浮处理的应用领域气浮处理方法广泛应用于工业废水处理、生活污水处理、河道水质净化等领域。
在工业废水处理中,气浮处理可以有效去除悬浮物质、油脂和胶体颗粒,提高废水的水质。
在生活污水处理中,气浮处理可以有效去除污水中的悬浮物质和有机物质,达到排放标准。
在河道水质净化中,气浮处理可以去除水中的浮游生物、浮沉物和悬浮物质,提高水质。
二、污水处理气浮池2.1 气浮池的结构污水处理气浮池通常由污水进水管、气浮设备、泡沫收集装置和废水排放管组成。
污水进入气浮池后,通过气泡发生器注入微小气泡,使悬浮物质附着在气泡上升的过程中被带到水面,形成泡沫层。
泡沫层上的污水流入泡沫收集装置,清水则从池底排放。
2.2 气浮池的工作原理气浮池的工作原理基于气浮处理方法。
当污水进入气浮池后,通过气泡发生器注入微小气泡,气泡与悬浮物质发生附着作用,并随着气泡上升到水面形成泡沫层。
泡沫层上的污水流入泡沫收集装置,清水则从池底排放。
2.3 气浮池的优势污水处理气浮池具有以下优势:- 处理效果好:气浮池能够有效去除污水中的悬浮物质和油脂,提高水质。
- 占地面积小:气浮池结构紧凑,占地面积相对较小,适用于空间有限的场所。
- 操作简便:气浮池的操作相对简单,维护方便,减少了人力成本。
污水气浮处理方法及污水处理气浮池一、引言污水处理是保护环境、维护生态平衡的重要工作。
在污水处理过程中,气浮法是一种常用的处理方法,它通过将气体注入污水中,形成气泡,使悬浮物质上浮,从而实现固液分离的目的。
本文将详细介绍污水气浮处理方法及污水处理气浮池的相关知识。
二、污水气浮处理方法1. 原理污水气浮处理方法是利用气泡与悬浮物质之间的相互作用力,使悬浮物质上浮到液面,形成泡沫层,通过刮泡器将泡沫层去除,从而实现固液分离。
气泡的生成可以通过机械方式或化学方式实现。
2. 设备(1)气浮池:气浮池是污水气浮处理的主要设备,通常由污水进水口、气体进气装置、泡沫刮泡器和污水排出口等组成。
(2)气体供应系统:气体供应系统用于向气浮池中注入气体,一般采用压缩空气或纯氧气。
(3)泡沫刮泡器:泡沫刮泡器用于去除气浮池中形成的泡沫层,保证处理效果。
3. 操作步骤(1)污水进水:将污水通过进水口引入气浮池中,控制进水流量和水质。
(2)气体注入:通过气体供应系统向气浮池中注入气体,形成气泡。
(3)气泡与悬浮物质的接触:气泡与悬浮物质发生相互作用,使悬浮物质上浮到液面。
(4)泡沫层去除:利用泡沫刮泡器将形成的泡沫层去除,保证处理效果。
(5)污水排出:将处理后的污水通过污水排出口排放到指定地点。
三、污水处理气浮池1. 气浮池的设计要点(1)气浮池的尺寸:气浮池的尺寸应根据处理的污水流量和水质来确定,一般应考虑到处理效果和经济性。
(2)气泡生成装置:气泡生成装置的设计应考虑到气泡的均匀分布和生成量的控制,以保证处理效果。
(3)泡沫刮泡器:泡沫刮泡器的设计应考虑到刮泡器的形状、位置和刮泡的力度,以保证泡沫层的有效去除。
2. 气浮池的优点(1)处理效果好:气浮法能有效去除悬浮物质、油脂和其他污染物,处理效果较好。
(2)操作简便:气浮法操作简便,设备维护方便,适用于各种规模的污水处理厂。
(3)节能环保:气浮法不需要添加化学药剂,可以减少化学药剂的使用量,节能环保。
污水气浮处理方法及污水处理气浮池一、污水气浮处理方法污水气浮处理方法是一种常用的污水处理技术,通过气体的注入温和泡的升浮作用,将悬浮物和沉积物从污水中分离出来。
下面将详细介绍污水气浮处理方法的工作原理和操作步骤。
1. 工作原理污水气浮处理方法主要依靠气泡的升浮作用将悬浮物和沉积物从污水中分离出来。
具体工作原理如下:(1) 污水进入气浮池:污水首先通过进水管道进入气浮池,进水管道上设置有调节阀门,可以根据不同的处理要求控制进水量。
(2) 气体注入:在气浮池中注入气体,常用的气体有空气和氧气。
气体通过气体供应系统进入气浮池,并通过气体分配器均匀分布在气浮池底部。
(3) 气泡生成:气体在进入气浮池后,通过气体分配器产生大量的气泡。
气泡的大小和数量可以通过调节气体供应系统温和体分配器来控制。
(4) 气泡升浮:气泡在污水中升浮,与悬浮物和沉积物发生作用。
气泡的升浮作用可以将悬浮物和沉积物从污水中分离出来,形成浮渣。
(5) 浮渣采集:浮渣经过升浮后,会浮在污水表面。
通过设置刮渣装置和集渣槽,可以将浮渣集中采集并排出。
(6) 清水排放:经过气浮处理后的污水经过沉淀和过滤等后续处理,最终得到清水,可以进行排放或者进一步处理。
2. 操作步骤污水气浮处理方法的操作步骤如下:(1) 检查设备:在进行气浮处理前,首先要检查气浮池温和体供应系统等设备是否正常运行,以确保处理效果。
(2) 调节进水量:根据处理要求,通过调节进水管道上的调节阀门,控制进水量。
(3) 注入气体:根据处理要求,选择合适的气体(空气或者氧气),通过气体供应系统注入气浮池。
(4) 控制气泡大小和数量:根据处理要求,通过调节气体供应系统温和体分配器,控制气泡的大小和数量。
(5) 采集浮渣:经过气泡升浮后,浮渣会浮在污水表面。
通过设置刮渣装置和集渣槽,将浮渣集中采集并排出。
(6) 后续处理:经过气浮处理后的污水需要进行沉淀和过滤等后续处理,最终得到清水。
污水气浮池的结构及原理
污水气浮池是一种常用的污水处理设备,它通过物理化学方法去除污水中的悬浮物质、油脂、颜色等。
其结构主要包括以下几个部分:
1. 池体:污水气浮池通常由混合池和气浮池两个部分组成。
混合池用于混合和稀释污水,气浮池用于污水气浮和分离。
2. 进水管道:将待处理的污水引入混合池,通常设置有水流均匀器,以确保污水的均匀分布。
3. 混合池搅拌器:用于将污水均匀混合,防止污水内的悬浮物聚集。
4. 加药装置:根据需要,可以向混合池中添加混凝剂、絮凝剂等,以便更好地去除污水中的悬浮物质。
5. 污泥泵:处理后的浮渣通过污泥泵排出。
6. 溢流排污管道:如果气浮池内的水位过高,可以通过溢流排污管道将多余的水排出。
7. 液位控制装置:用于监测和控制气浮池内的液位,以确保气浮效果。
原理:
污水气浮池的工作原理是利用气泡的吸附作用和浮力原理,将污水中的悬浮物质浮起,从而实现其分离。
首先,将污水通过进水管道引入混合池中,并进行均匀混合。
在混合池中设置搅拌器,使污水中的悬浮物质分散均匀。
然后,混合好的污水进入气浮池。
在气浮池中,通过底部给水管道向污水注入压缩空气,形成微小的气泡。
这些气泡浮力大于悬浮物质的比重,使其浮起,形成浮渣层。
同时,气泡的吸附作用也能够吸附污水中的油脂、颜色等物质。
浮渣层上浮到污水表面后,通过刮渣器将浮渣收集起来,沉淀到污泥泵中排出。
清水则从溢流排污管道流出。
这样,污水中的悬浮物质、油脂、颜色等就得以被有效去除,达到净化污水的目的。
污水气浮处理方法及污水处理气浮池引言概述:污水处理是保护环境和人类健康的重要环节。
气浮处理是一种常用的污水处理方法,通过气泡的作用,将悬浮物质从水中分离出来。
本文将介绍污水气浮处理方法及污水处理气浮池的相关知识。
一、气浮处理方法1.1 气浮原理气浮处理是利用气泡的浮力将悬浮物质从水中分离的方法。
通过注入空气或其他气体到水中,形成微小气泡,并将气泡与悬浮物质接触,使悬浮物质附着在气泡上,形成浮团。
浮团上升到水面后,通过刮板或其他装置将其移除,从而实现悬浮物质的分离。
1.2 气浮设备气浮处理通常需要使用气浮设备,包括气浮池、气浮机、气浮装置等。
其中,气浮池是气浮处理的核心设备,其主要功能是提供足够的接触时间和空间,使气泡与悬浮物质充分接触。
气浮机则是用于产生气泡的设备,常见的有压缩空气机和气浮泵。
1.3 气浮处理的应用气浮处理方法广泛应用于各个领域的污水处理中,包括工业废水处理、城市污水处理、农田排水处理等。
在工业废水处理中,气浮处理可以有效去除悬浮物质和油脂,提高水质。
在城市污水处理中,气浮处理可以用于初级处理、中级处理和深度处理,有效去除悬浮物质和有机物质。
二、污水处理气浮池2.1 气浮池的结构污水处理气浮池通常由进水口、出水口、废泥口、气浮装置和浮团刮除装置等组成。
进水口用于将污水引入气浮池,出水口用于排放处理后的水。
废泥口用于排除沉淀的污泥。
气浮装置用于产生气泡,浮团刮除装置用于将浮团从水面上刮除。
2.2 气浮池的工作原理污水处理气浮池通过气浮装置产生气泡,并将气泡与污水中的悬浮物质接触。
悬浮物质附着在气泡上形成浮团,浮团上升到水面后,通过浮团刮除装置将其刮除。
经过气浮池处理后的水质得到明显改善,悬浮物质和油脂含量大幅降低。
2.3 气浮池的优势污水处理气浮池具有处理效果好、处理能力大、操作简便等优势。
气浮池能够有效去除悬浮物质和油脂,提高水质。
同时,气浮池的处理能力大,适用于不同规模的污水处理需求。
气浮池的工作原理
“哇,这水咋这么脏呢?”我看着河里那浑浊的水,皱起了眉头。
嘿,你知道吗?有一种神奇的东西叫气浮池,它能把脏水变得干净呢!气浮池就像一个魔法盒子,里面有好多关键的部件。
有个叫溶气系统的家伙,它就像一个大力士,能把空气和水混合在一起,变成好多小泡泡。
还有刮渣机,它就像一个勤劳的清洁工,把水面上的脏东西都刮走。
那气浮池是咋工作的呢?就像变魔术一样!首先,把脏水送进气浮池里。
然后呢,溶气系统开始发力,把空气变成小泡泡,这些小泡泡可厉害了,它们会粘在脏东西上,让脏东西变得很轻,就像气球一样飘起来。
最后,刮渣机把飘在水面上的脏东西都刮走,干净的水就出来啦!
你想想看,这气浮池多厉害呀!在我们的生活中也有很多地方用到它呢。
比如说,污水处理厂就有气浮池。
要是没有气浮池,那我们的环境得变成啥样啊?河里的水会一直脏下去,小鱼小虾都没法活了。
我们也不能在干净的河边玩耍了。
气浮池真的是太重要啦!它就像一个守护环境的小卫士,让我们的世界变得更美好。
我觉得我们都应该好好爱护它,让它一直为我们服务。
污水气浮处理方法及污水处理气浮池一、引言污水处理是保护环境和人类健康的重要措施。
气浮法是一种常用的污水处理方法,通过气泡的作用将悬浮物从水中分离出来。
本文将详细介绍污水气浮处理方法及污水处理气浮池的标准格式。
二、污水气浮处理方法1. 气浮原理气浮法是利用气泡与悬浮物质之间的附着作用来实现污水处理的方法。
通过向污水中注入空气或者其他气体,形成大量弱小气泡,气泡与悬浮物质发生附着作用,使其上浮到水面上,从而实现悬浮物质的分离。
2. 气浮设备气浮设备主要包括气浮池、气浮机温和浮系统。
气浮池是气浮法的核心设备,通常由进水口、出水口、悬浮物质采集装置温和泡发生器等组成。
气浮机是气浮池中的关键部件,用于产生气泡并将其与悬浮物质接触。
气浮系统包括气源系统、气泡分配系统和控制系统等。
3. 气浮工艺气浮工艺包括预处理、气浮处理和后处理三个阶段。
预处理阶段主要是对污水进行初步处理,如去除大颗粒悬浮物质和沉淀物。
气浮处理阶段是通过气泡与悬浮物质的接触来实现悬浮物质的分离。
后处理阶段主要是对气浮后的水进行进一步处理,如沉淀、过滤等。
三、污水处理气浮池的标准格式1. 设计原则污水处理气浮池的设计应符合以下原则:- 污水处理量:根据实际需求确定污水处理气浮池的处理量,确保能够满足污水处理的要求。
- 气泡尺寸:根据悬浮物质的特性和处理要求确定合适的气泡尺寸,以提高气泡与悬浮物质的接触效果。
- 气泡产生方式:根据处理要求选择适当的气泡产生方式,如压缩空气、溶解氧等。
- 污水流速:控制污水在气浮池中的流速,以保证悬浮物质与气泡充分接触。
- 悬浮物质采集:设计合理的悬浮物质采集装置,方便后续处理。
2. 结构设计污水处理气浮池的结构设计应包括以下要素:- 进水口:设置合适的进水口位置和尺寸,确保污水能够均匀进入气浮池。
- 出水口:设置合适的出水口位置和尺寸,确保处理后的水能够顺利排出。
- 气泡发生器:选择合适的气泡发生器,确保能够产生足够的气泡数量和尺寸。
气浮池设计说明气浮工艺主要处理对象为疏水性悬浮物(ss)及脱稳胶粒。
选用加压溶气气浮系统,对密度小的纤维类、油类、微生物、表面活性剂的分离尤具优势。
加压容器气浮系统:依靠水泵将处理后的水加压,与加压空气一道被压入密闭的压力溶气罐,空气借助压力以及气、水接触产生的湍动溶解于水中,多余的未溶解空气则由防空阀排放。
将溶气水通向溶气释放器,溶气释放器骤然消能减压致使微小气泡稳定释放至水中,供气浮之用。
配备的其它设备:泵两台(一台备用)、空压机、压力溶气罐及相应管道设计计算1.1主要工艺指标(1)气浮池所需空气量Qg式中:--气浮池池所需空气量,kg/hQg--空气容重,g/L(20℃时为1.164g/L)C s--一定温度下,一个大气压时的空气溶解度,mL/L·atm(20℃时为18.7 mL/L·atm)f--加压溶气系统的溶气效率,取0.8P--溶气压力,atm(2)溶气水量Qr式中,K--溶解度系数,20℃时为0.024T1.2气浮池本体气浮池用挡板或穿孔墙分为接触室和分离室。
(1)接触室表面积A c式中:v c --水流平均速度,取15mm/s(2)接触室长度L式中:B c --接触室宽度,m(3)接触室堰上水深H 2(4)接触室气水接触时间t c式中:H 1--气浮池分离室水深,取1.8m(1)分离室表面积A s式中:v s --分离室水流向下平均速度,取1mm/s(2)分离室长度L S满足长宽比2:1~3:1式中:B s --分离室宽度,m(3)气浮池水深h 2式中:t —气浮池分离室停留时间,取20min(4)气浮池容积W(5)总停留时间T 校核min 9.21251.117.498.16060=+⨯=+⨯=Q Q W T r ,符合规定 气浮池总高度H : 式中:h 1--保护高度,取0.3mh 2--有效水深h 3--池底安装出水管所需高度,取0.3m气浮池计算草图二沉池本案例水量小,宜采用竖流式沉淀池,设计一组沉淀池。
气浮池的运行原理气浮池是一种常见的污水处理设备,它通过利用气泡的浮力来分离悬浮物质,从而达到净化污水的目的。
其运行原理如下。
污水进入气浮池后,经过预处理后进入污水池。
预处理的目的是去除较大的颗粒物和沉淀物,以减少对后续处理的干扰。
预处理后的污水会进入气浮池的上部,形成一个池体。
在气浮池中,污水会被注入一定量的气体,通常是压缩空气。
当气体注入污水中后,会产生大量微小气泡。
这些气泡在污水中形成一个气泡浮力区域。
由于气泡的浮力,污水中的悬浮物质会被推向上方,形成污泥浮层。
而清水则会在污泥浮层下方形成清水层。
气泡浮力的大小取决于气泡的直径和气泡与悬浮物质之间的接触面积,通常气泡直径越小,接触面积越大,浮力越强。
污泥浮层会在气浮池的表面形成污泥泡沫。
这些污泥泡沫会随着气泡的上升而一起升到气浮池的上部。
在上部,污泥泡沫会被刮板收集器收集起来,形成污泥浓缩物。
而清水层则会通过污水槽排出。
污泥浓缩物会被送往污泥处理系统进一步处理,以达到无害化处理的要求。
而清水则会经过进一步的处理,如沉淀、过滤等,以达到排放标准。
需要注意的是,气浮池的运行需要一定的控制参数。
例如,气体注入量需要根据污水的特性和处理要求进行调整。
过多的气体注入会导致污泥泡沫过多,影响气泡浮力的形成;过少的气体注入则会导致气泡浮力不足,影响悬浮物质的分离效果。
此外,污泥浮层的厚度也需要进行控制,过厚或过薄都会影响处理效果。
总的来说,气浮池利用气泡的浮力来分离悬浮物质,是一种高效的污水处理设备。
它的运行原理简单明了,通过控制气体注入量和污泥浮层厚度,可以实现对污水的净化处理。
气浮池在市政污水处理、工业废水处理等领域具有广泛的应用前景。
环保设备设计与应用课程设计学院:环境与化学工程学院专业班级:环境工程07级(01)班学生姓名:姚婧婧学号: 40704040131 授课教师:王理明目录第一章设计任务书 (3)1.1 设计题目 (3)1.2 设计资料 (3)1.3 设计内容 (3)1.4设计成果 (3)第二章设计说明与计算书 (4)2.1 设计原理及方案选择 (4)2.1.1设计原理 (4)2.1.2方案选择 (6)2.2设计工艺计算 (7)2.2.1供气量与空压机选型 (7)2.2.2溶气罐 (8)2.2.3气浮池 (9)2.2.4附属设备 (11)第三章参考文献 (12)第四章设计心得体会 (13)第五章附图 (13)第一章设计任务书1.1 设计题目加压溶气气浮设备的设计(平流式)1.2 设计资料某工厂污水工程拟用气浮设备代替二沉池,经气浮实验取得以下参数:溶气水采用净化后处理水进行部分回流,回流比0.2,气浮池内接触时间为5min,溶气罐内停留时间为3min,分离时间为15min,溶气罐压力为0.4Mpa,气固比0.02,温度30℃。
设计水量850m3/d。
1.3 设计内容(1)确定设计方案;(2)气浮设备的设计计算;(3)系统设备选型,包括水泵、溶气释放器、溶气压力罐、空压机及刮渣机等;(4)计算书编写,计算机绘图。
1.4设计成果(1)设备工艺设计计算说明书;要求参数选择合理,条理清楚,计算准确,并附设计计算示意图;提交电子版和A4打印稿一份。
(2)气浮系统图和气浮设备结构详图(包括平面图、剖面图);要求表达准确规范;提交电子版和A3打印稿一份。
第二章设计说明与计算书2.1 设计原理及方案选择2.1.1设计原理加压气浮法是在加压情况下,将空气溶解在废水中达饱和状态,然后突然减至常压,这时溶解在水中的空气就成了过饱和状态,以极微小的气泡释放出来,乳化油和悬浮颗粒就粘附于气泡周围而随其上浮,在水面上形成泡沫层,然后由刮泡器清除,使废水得到净化。
根据废水中所含悬浮物的种类、性质、处理水净化程度和加压方式的不同,基本流程有以下三种。
1、全部废水溶气气浮法全部废水溶气气浮法是将全部废水用水泵加压,在泵前或泵后注入空气。
如图1、图2所示。
在溶气罐内空气溶解于废水中,然后通过减压阀将废水送入气浮池,废水中形成许多小气泡粘附废水中的乳化油或悬浮物而浮出水面,在水面上形成浮渣。
用刮板将浮渣连续排入浮渣槽,经浮渣管排出池外,处理后的废水通过溢流堰和出水管排出。
图1 全部的废水加压容器气浮(泵前加气)图2 全部废水加压溶气气浮(泵后加气)全流程溶气气浮法的优点是:(a)溶气量大,增加了油粒或悬浮颗粒与气泡的接触机会;(b)在处理水量相同的条件下,它较部分回流溶气气浮法所需的气浮池小,从而减少了基建投资。
但由于全部废水经过压力泵,所以增加了含油废水的乳化程度,而且所需的压力泵和溶罐均较其它两种流程大,因此投资和运转动力消耗较大。
2、部分溶气气浮法部分溶气气浮法是取部分废水加压和溶气,其余废水直接进入气浮池并在池中与溶气废水混合,如图3所示。
其特点为:(a)较全流程溶气气浮法所需的压力泵小,故动力消耗低;(b)压力泵所造成的乳化油量较全部溶气法低;(c)气浮池的大小与全部溶气法相同,但较部分回流溶气法小。
图3 部分进水加压溶气气浮法流程3、部分回流溶气气浮法部分回流溶气气浮法是取一部分除油后的出水回流进行加压和溶气,减压后直接进入气浮池,与来自絮凝池的含油废水混合后气浮,如图4所示。
回流量一般为含油废水的25%~50%。
其特点为:(a)加压的水量少,动力消耗省;(b)气浮过程中不促进乳化;(c)矾花形成好,后絮凝也少;(d)缺点是气浮池的容积较前两种流程大。
为了提高气浮的处理效果,往往向废水中加入混凝剂或浮选剂,投加量因水质不同而异,一般由试验确定。
图4 部分回流溶气气浮流程2.1.2方案选择本设计采用平流式气浮池,以下来平流式气浮池分析带气絮凝体上浮分离过程的运动状态。
带气絮粒在接触室内通过浮力、重力与水流阻力的平衡作用后,取得了向上的升速U上。
进入分离区后,又受到两个力的作用:一是水流扩散后由水平推力所产生的水平向流速U推;二是由于底部出流所产生的向下流速U下。
这两种流速的合速度大小及方向决定了带气絮凝体或是上浮去除,或是随水流挟出。
至于其中上升或下降的速度则视合成速度U合在纵轴上投影的大小。
该速度影响了气浮的处理效果。
絮凝体的大小,气泡的大小,气浮池体中水流向下的速度三者直接影响合成向上速度。
合成向上的速度越大,气浮的去除效率越高,气浮池体的就越小,整个工程造价越低。
要使上浮效果好,首先在池体中尽量降低U下。
它可用扩大底部出流面积或提高出水的均匀度实现,随着底部的均匀集流、出流,水流到池未端U平约为零,这有利于上浮力较小的带气絮凝体的分离;如要提前实现上浮去除,应尽量降低u平,这可用扩大气浮池横断面的方式来实现。
接着要处理好絮凝体的大小,通过加药混合,和絮凝反应来完成,应注意控制以下几个点,药剂的品种,投药量,药剂和污水的混合时间和混合强度,药剂的投加点,药剂和污水的反应时间和反应强度,产生的絮凝体的大小。
另外还要控制溶气系统中气泡的大小。
本设计采用空压机供气,而且采用部分回流水加压工艺,因而采用溶气效果较好的填料罐。
2.2设计工艺计算2.2.1供气量与空压机选型1.气浮所需空气量式中 Qg------气浮所需空气量,L/hQ-------气浮池设计水量,m3/hR`------实验条件下的回流比,%ac------实验条件下的释气量,L/m3------水温校正系数,取1.1~1.3 (主要考虑水的粘度影响,试验时水温与冬季水温相差大者取高值)本设计取1.2.2.加压溶气水量式中 Qp------加压溶气水量,m3/hP-------选定的溶气压力,MPaKT ----溶解度系数,可根据水温查表n-------溶气效率,对装阶梯环填料的溶气罐可查表 3. 空压机额定气量选用Z-0.036/7型空气压缩机。
2.2.2溶气罐按过流密度计算:取过流密度I=3000m3/(m2·d) 1) 溶气罐直径(内径)式中:d D ------溶气罐内径,mI--------过流密度,h m m ⋅23/,这里取填料罐L =3000h m m ⋅23/2) 溶气罐高度式中:1H --------罐顶 底封头高,m .目前多采用以内径为公称直径的椭圆形封头。
按【JB1154-73】规定,封头高度与公称直径的关系:δ++=211h h H h 1 :曲面高度 ;h 2:直边高度δ:壁厚 由d D =0.241 m查表取 h 1=25mm h 2=75mm δ=6mm则3H ---------布水区高度,取3H =0.25m 4H ----------贮水区高度,取4H =1.0m5H ---------填料层高度,当采用阶梯环时,可取1.0~1.3m 。
本次取5H =1.2m则=2.662m,符合高径比应大于2.5~4选用上海同济大学水处理技术开发中心附属工厂生产的TR -300型溶气罐,采用阶梯环填料。
2.2.3气浮池(1)气浮池用挡板分为接触室和分离室 ① 接触区容积Vc2T -------气浮池内接触时间,T 2=5 min ② 分离区容积Vss T -------分离室内停留时间,T s =15 min ③ 气浮池有效水深2h 2s s h v T =⨯ =1.35mνs------水流上升速度,取1.5~3.0mm/s ,本设计取2 mm/s ④ 分离区面积A s 和长度L 2取池宽B=1.5m ,则分离区长度⑤ 接触区面积A c 和长度L 1取池宽B=1m ,则接触区长度⑥ 浮选池进水管:Dg=200mm,v=0.9947m/s ⑦ 浮选池出水管:Dg=150mm⑧ 集水管小孔面积S 取小孔流速v 1=1m/s取小孔直径D=0.015m ,则孔数个孔数取整数,孔口向下,与水平成45°角,分二排交错排列 ⑨ 气浮池总高:1h ——保护高度,取0.3~0.4m 。
本设计中取1h =0.4m2h ——有效水深,取2m ;3h ——池底安装出水管所需高度,取0.3m 。
图1 气浮池计算草图2.2.4附属设备1.刮渣机选型气浮池宽度为1.5m ,气浮池壁厚度取400mm ,则刮渣机跨度应为 1.5+0.4=1.9m 此设计为矩形气浮池,所以采用桥式刮渣机刮渣,此类型的刮渣机适用范围一般在跨度10m 以下,集渣槽的位置在池的一端。
2. 集水装置(1)进水装置气浮池常用的进水方向为底部进水。
废水在接触室中的上升流速较小,在接触室中停留时间应大于60s 。
进水管内径:D=[4(Q max +Qp)/πu]1/2=[4×(850+137.28)/86400×π×1.5]1/2=0.46m=460mm(2)集水装置本设计中气浮池的集水装置采用 200的铸铁穿孔管。
集水管中心线距池底200mm ,相邻两管中心距为0.5m ,沿池长方向排列。
取6根。
核算中心距:2.6/6=0.43m气浮池集水管根数取6根,这每个集水管的集水量:q 0=(Q max + Qp)/6=(850+137.28)/(86400×6)=0.0019m 3/s集水孔孔口流速:取25.0,96.0==h μs m gh /13.25.08.9296.020=⨯⨯==μυ每个集水管的孔口总面积:取63.0=ε W=q 0/εv 0=0.0019/(0.63×2.13)=0.0014m 2单个孔眼面积:取d 0=21mm=0.021m则每根集水管的孔眼数:n=w/w 0=0.0014/3.5×10-4=4 取4个由于孔眼沿管长开两排,两排孔的中心线呈 45夹角。
集水管的有效长度L=2.6m ,则孔距:l 0=L/(n 0/2+1)=2.6/3 =0.87m3.溶气释放器由于本设计采用回流水加压系统,回流水SS≤10mg/L,故选用TS -78-Ⅴ型高效溶气释放器。
第三章 参考文献1. 给水排水设计手册编写组编.《给排水设计手册》(第三册),北京:中国建筑工业出版社,2002;2. 郑铭 《环保设备----原理·设计·应用》 第二版 化学工业出版社,2006;3. 《三废处理工程技术》(废水卷),化学工业出版社, 2001;4. 罗辉.《环保设备设计与应用》高等教育出版社, 1997;5. 高廷耀./顾国维.周琪.《水污染控制工程》(下册),高等教育出版社,2007。
第四章设计心得体会通过这次对气浮设备的设计,让我不仅将所学的知识应用到实际中来,而且也是对所学知识的一种巩固和提升。
