各种管件规格尺寸大全

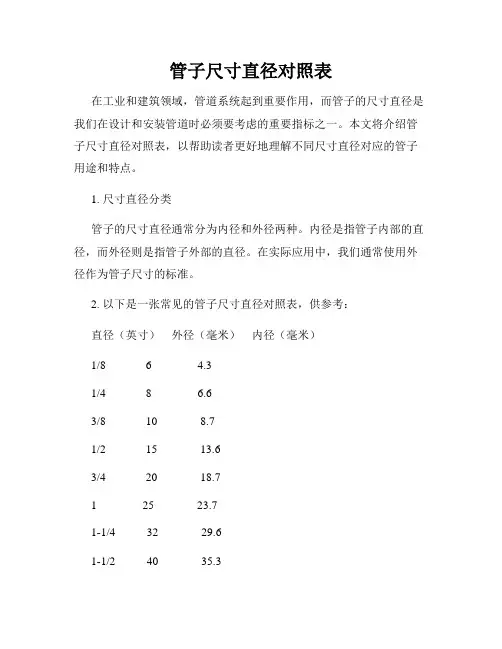

管子尺寸直径对照表在工业和建筑领域，管道系统起到重要作用，而管子的尺寸直径是我们在设计和安装管道时必须要考虑的重要指标之一。

本文将介绍管子尺寸直径对照表，以帮助读者更好地理解不同尺寸直径对应的管子用途和特点。

1. 尺寸直径分类管子的尺寸直径通常分为内径和外径两种。

内径是指管子内部的直径，而外径则是指管子外部的直径。

在实际应用中，我们通常使用外径作为管子尺寸的标准。

2. 以下是一张常见的管子尺寸直径对照表，供参考：直径（英寸）外径（毫米）内径（毫米）1/8 6 4.31/4 8 6.63/8 10 8.71/2 15 13.63/4 20 18.71 25 23.71-1/4 32 29.61-1/2 40 35.32 50 46.52-1/2 65 59.73 80 73.04 100 97.3需要注意的是，这只是一个示例表格，不同地区和行业可能会有所不同。

因此，在具体应用中，建议咨询相关专业人士或参考当地行业标准。

3. 不同尺寸直径的特点和用途3.1. 小直径管子（例如1/8英寸至1/2英寸）小直径管子通常用于一些需要较小流量或低压的应用场合。

比如，在家庭中，我们常见的自来水、燃气和空调排水管道通常采用小直径管子。

此外，小直径管子还常用于电子设备和仪器仪表的连接。

3.2. 中等直径管子（例如3/4英寸至1-1/2英寸）中等直径管子适用于中等流量和压力要求的应用。

例如，一些家庭的供暖管道和工业系统的冷却水管道通常采用中等直径管子。

此外，中等直径管子还常见于化工和制药领域的管道系统。

3.3. 大直径管子（例如2英寸及以上）大直径管子通常用于大流量和高压的场合。

例如，一些工业输送原料的管道系统，如油气输送管道、化工厂的废水系统等，常采用大直径管子。

此外，在一些基础设施中，如供水管道、污水处理管道等也会使用较大直径的管子。

综上所述，不同尺寸直径的管子在工业和建筑领域有着不同的用途和特点。

了解管子尺寸直径对照表，可以帮助我们在实际应用中更好地选择合适的管子，并确保管道系统的安全和高效运行。

管件标准尺寸各种现行管件标准介绍管道尺寸（英制与公制对照表）英寸是长度单位。

1 英寸= 2.539999918 厘米（公分）。

英寸或[吋]是使用于联合王国（UK，即英国（英联邦）的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：管件标准现行国家标准GB/T10752-1995船用钢管对焊接头GB/T12772-1999排水用柔性接口铸铁管及管件GB/T 8803-2001 注射成型硬质聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、丙烯腈-丁二烯-苯乙烯三元共聚物（ABS）和丙烯腈-苯乙烯-丙烯酸盐三元共聚物（ASA）管件热烘箱试验方法GB/T 8802-2001 热塑性塑料管材、管件维卡软化温度的测定GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法GB/T 18474-2001 交联聚乙烯（PE-X）管材与管件交联度的试验方法GB/T 18475-2001 热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数GB/T 18742.3-2002 冷热水用聚丙烯管道系统第3部分：管件GB/T 18991-2003 冷热水系统用热塑性塑料管材和管件GB/T 18993.3-2003 冷热水用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件GB/T 18998.3-2003 工业用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件GB/T 19228.3-2003 不锈钢卡压式管件用橡胶O形密封圈GB/T 19278-2003 热塑性塑料管材、管件及阀门通用术语及其定义GB/T 19473.3-2004 冷热水用聚丁烯（PB）管道系统第3部分：管件GB/T 12459-2005 钢制对焊无缝管件GB/T 19712-2005 塑料管材和管件聚乙烯（PE）鞍形旁通抗冲击试验方法GB 15558.2-2005 燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB/T 13663.2-2005 给水用聚乙烯（PE）管道系统第2部分：管件GB/T 19806-2005 塑料管材和管件聚乙烯电熔组件的挤压剥离试验GB/T 19807-2005 塑料管材和管件聚乙烯管材和电熔管件组合试件的制备GB/T 19808-2005 塑料管材和管件公称外径大于或等于90mm 的聚乙烯电熔组件的拉伸剥离试验GB/T 19809-2005 塑料管材和管件聚乙烯（PE）管材/管材或管材/管件热熔对接组件的制备GB/T 19810-2005 聚乙烯（PE）管材和管件热熔对接接头拉伸强度和破坏形式的测定GB/T 13401-2005 钢板制对焊管件GB/T 19993-2005 冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法GB/T 5836.2-2006 建筑排水用硬聚氯乙烯（PVC-U）管件GB/T 15819-2006 灌溉用聚乙烯（PE）管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求GB/T 20201-2006 灌溉用聚乙烯（PE）压力管机械连接管件GB/T 20207.2-2006 丙烯腈－丁二烯－苯乙烯（ABS）压力管道系统第2部分：管件GB/T 20674.2-2006 塑料管材和管件聚乙烯系统熔接设备第2部分：电熔连接GB/T 20674.1-2006 塑料管材和管件聚乙烯系统熔接设备第1部分：热熔对接GB/T 8801-2007 硬聚氯乙烯（PVC-U）管件坠落试验方法GB/T 21300-2007 塑料管材和管件不透光性的测定GB/T 21409-2008 玻璃设备、管道和管件检验、安装和使用的一般规则GB/T 21408-2008 玻璃设备、管道和管件15mm～150mm口径管道和管件的通用性和互换性GB/T 14383-2008 锻制承插焊和螺纹管件GB/T 13295-2008 水及燃气管道用球墨铸铁管、管件和附件GB/T 6567.3-2008 技术制图管路系统的图形符号管件GB/T 22051-2008 交联聚乙烯（PE-X）管用滑紧卡套冷扩式管件GB/T 6567.5-2008 技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件GB/T 12772-2008 排水用柔性接口铸铁管、管件及附件GB/T 3420-2008 灰口铸铁管件GB/T 11618.2-2008 铜管接头第2部分：卡压式管件GB/T 23241-2009 灌溉用塑料管材和管件基本参数及技术条件GB/T 23682-2009 制冷系统和热泵软管件、隔震管和膨胀接头要求、设计与安装GB/T 24452-2009 建筑物内排污、废水（高、低温）用氯化聚氯乙烯（PVC-C）管材和管件GB/T 17457-2009 球墨铸铁管和管件水泥砂浆内衬GB/T 24596-2009 球墨铸铁管和管件聚氨酯涂层GB/T 24672-2009 喷灌用金属薄壁管及管件GB/T 5135.19-2010 自动喷水灭火系统第19部分：塑料管道及管件GB/T 26002-2010 燃气输送用不锈钢波纹软管及管件GB/T 26120-2010 低压不锈钢螺纹管件GB/T 26081-2010 污水用球墨铸铁管、管件和附件GB 26255.2-2010 燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB 26255.1-2010 燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB/T 26500-2011 氟塑料衬里钢管、管件通用技术要求GB/T 19228.2-2011 不锈钢卡压式管件组件第2部分：连接用薄壁不锈钢管GB/T 19228.1-2011 不锈钢卡压式管件组件第1部分：卡压式管件GB/T 27684-2011 钛及钛合金无缝和焊接管件GB/T 27891-2011 碳钢卡压式管件。

管道尺寸规格表管道是一种用于输送流体的管道结构，通常由金属、塑料、玻璃等材料制成。

它们具有不同的规格和尺寸，以适应各种工业、建筑和民用应用需求。

以下是一些常见的管道尺寸规格表，供参考。

1. 钢管尺寸规格表钢管是最常见的管道类型之一，用于输送水、气体、油和其他液体。

以下是一些标准钢管的尺寸和规格：a) 外径为21.3mm的管道，壁厚1.5mm，称为“1寸”钢管；b) 外径为33.4mm的管道，壁厚2.75mm，称为“1.5寸”钢管；c) 外径为48.3mm的管道，壁厚3.25mm，称为“2寸”钢管；d) 外径为60.3mm的管道，壁厚3.6mm，称为“2.5寸”钢管；e) 外径为76.1mm的管道，壁厚3.6mm，称为“3寸”钢管；f) 外径为88.9mm的管道，壁厚4mm，称为“3.5寸”钢管；g) 外径为114.3mm的管道，壁厚4mm，称为“4.5寸”钢管；h) 外径为139.7mm的管道，壁厚4.5mm，称为“5.5寸”钢管；i) 外径为168.3mm的管道，壁厚4.5mm，称为“6.5寸”钢管；j) 外径为219.1mm的管道，壁厚6.35mm，称为“8寸”钢管；k) 外径为273.1mm的管道，壁厚6.35mm，称为“10寸”钢管；l) 外径为323.9mm的管道，壁厚6.35mm，称为“12寸”钢管。

2. PVC管尺寸规格表PVC管是一种广泛用于自来水、污水处理和工业化学品输送的管道类型之一。

以下是一些标准PVC管的尺寸和规格：a) 外径为20mm的管道，壁厚1.5mm，称为“20mm”PVC 管；b) 外径为25mm的管道，壁厚1.5mm，称为“25mm”PVC管；c) 外径为32mm的管道，壁厚1.8mm，称为“32mm”PVC管；d) 外径为40mm的管道，壁厚2mm，称为“40mm”PVC管；e) 外径为50mm的管道，壁厚2.4mm，称为“50mm”PVC管；f) 外径为63mm的管道，壁厚2.4mm，称为“63mm”PVC管；g) 外径为75mm的管道，壁厚2.9mm，称为“75mm”PVC管；h) 外径为90mm的管道，壁厚3.5mm，称为“90mm”PVC管；i) 外径为110mm的管道，壁厚4.2mm，称为“110mm”PVC管；j) 外径为160mm的管道，壁厚4.9mm，称为“160mm”PVC管。

壹弯头产品系列尺寸表:45°弯头/45°ELBOW 90°弯头/90°ELBOW 180°弯头/180°ELBOW公称通径Nominal Diameter端部外径Outside Diameterat Bevel中心至端面Center to End中心至中心Center to Center背面至端面Back to Face45°弯头45°Elbow90°弯头90°Elbow180°弯头180°Elbow贰叁以上数据有武汉斯意诚贸易有限公司提供!肆长半径异径弯头尺寸表:公称尺寸破口处外径中心至端面大端 D 小端D1DN Ⅰ系列Ⅱ系列Ⅰ系列Ⅱ系列 A50*25 60.3 57 33.7 32 7650*32 60.3 57 42.4 38 7650*40 60.3 57 48.3 45 7665*32 73.0 76 42.4 38 9565*40 73.0 76 48.3 45 9565*50 73.0 76 60.3 57 9580*40 88.9 89 48.3 45 11480*50 88.9 89 60.3 57 11480*65 88.9 89 73.0 76 11490*50 101.6 - 60.3 57 133伍陆以上数据有武汉斯意诚贸易有限公司提供!柒三通产品系列尺寸表:公称直径破口处外径中心至端面管程D 出口D1管程出口DN Ⅰ系列Ⅱ系列Ⅰ系列Ⅱ系列 C M15*15*8 21.3 18 13.7 10 25 2515*15*10 21.3 18 17.3 14 25 2515*15*15 21.3 18 21.3 18 25 2520*20*10 26.9 25 17.3 14 29 2920*20*15 26.9 25 21.3 18 29 2920*20*20 26.9 25 26.9 25 29 2925*25*15 33.7 32 21.3 18 38 3825*25*20 33.7 32 26.9 25 38 3825*25*25 33.7 32 33.7 32 38 3832*32*15 42.4 38 21.3 18 48 48捌玖壹拾以上数据由武汉斯意诚贸易有限公司提供!异径管尺寸表:公称尺寸破口处外径端面至端面大端D 小端D1DN Ⅰ系列Ⅱ系列Ⅰ系列Ⅱ系列H 20*10 26.9 25 21.3 18 38 20*15 26.9 25 26.9 25 38 25*15 33.7 32 21.3 18 51 25*20 33.7 32 26.9 25 51 32*15 42.4 38 21.3 18 51 32*20 42.4 38 26.9 25 51 32*25 42.4 38 33.7 32 51 40*15 48.3 45 21.3 18 64 40*20 48.3 45 26.9 25 64 40*25 48.3 45 33.7 32 64 40*32 48.3 45 42.4 38 64 50*20 60.3 57 26.9 25 76 50*25 60.3 57 33.7 32 76 50*32 60.3 57 42.4 38 76以上数据由武汉斯意诚贸易有限公司提供!管帽尺寸表:公称尺寸破口处外径D 长度a 长度E时长度b DN Ⅰ系列Ⅱ系列 E 极限壁厚E115 21.3 18 25 4.57 2520 26.9 25 25 3.81 2525 33.7 32 38 4.57 3832 42.4 38 38 4.83 3840 48.3 45 38 5.08 3850 60.3 57 38 5.59 4465 73.0 76 38 7.11 5180 88.9 89 51 7.62 6490 101.6 - 64 8.13 76100 114.3 108 64 8.64 76以上数据由武汉斯意诚贸易有限公司提供!翻短节尺寸表:公称尺寸短节外径( D) 接管长度a、b ( F) 圆角半径c 搭接边外径d DN max min 长型短型R G15 22.8 20.5 76 51 3 3520 28.1 25.9 76 51 3 4325 35 32.6 102 51 3 5132 43.6 41.4 102 51 5 6440 49.9 47.5 102 51 6 7350 62.4 59.5 152 64 8 9265 75.3 72.2 152 64 8 10580 91.3 88.1 152 64 10 12790 104.0 100.8 152 76 10 140100 116.7 113.5 152 76 11 157以上数据由武汉斯意诚贸易有限公司提供!。

管道标准尺寸对照表管道标准尺寸对照表是指根据国际通用的尺寸标准，将各种管道的尺寸规格进行统一编码和分类，以便在工业生产和工程设计中能够方便地选择合适的管道尺寸。

管道标准尺寸对照表通常分为不同的材料（如钢、铸铁、铝、塑料等）和不同的规格（如直径、壁厚等）进行分类。

以下是一份常见的管道标准尺寸对照表示例：1.焊接钢管标准尺寸对照表（按美标）直径范围（英寸）外径（毫米）壁厚（毫米）1/810.31.731/413.72.243/817.12.311/221.32.773/426.72.87133.43.3811/442.23.5611/248.33.68260.33.9121/273.05.16388.95.494114.36.026168.37.118219.18.1810273.19.2712323.910.312.无缝钢管标准尺寸对照表（按美标）直径范围（英寸）外径（毫米）壁厚（毫米）1/810.31.731/413.72.243/817.12.311/221.32.773/426.72.87133.43.3811/442.23.5611/248.33.68260.33.9121/273.05.16388.95.4931/2101.65.745141.36.556168.37.118219.18.1810273.19.2712323.910.31直径范围（毫米）壁厚（毫米）161.0201.0251.5322.0402.0502.5633.0753.5904.01105.01255.51606.02007.0直径范围（毫米）壁厚（毫米）202.3252.3322.9403.7504.6635.8756.8908.211010.012511.414012.716014.618016.420018.2以上只是一些常见的钢管和塑料管的标准尺寸对照表示例，实际应用中还有很多其他类型的管道，如铸铁管、铝管等，其标准尺寸也有所不同。

PP、PE、PVC管型号与规格⼤全详细版1.PE80级聚⼄烯管材公称压⼒和规格尺⼨2.饮⽔⽤PVC-U管材的性能技术指标饮⽔管材技术说明饮⽔管材0.63MPa 饮⽔管材1.0MPa 饮⽔管材1.6MPa 编号规格编号规格编号规格ZCVC-GS-1-1 20 ZCVC-GS-2-1 20 ZCVC-GS-3-1 20 ZCVC-GS-1-2 25 ZCVC-GS-2-2 25 ZCVC-GS-3-2 25 ZCVC-GS-1-3 32 ZCVC-GS-2-3 32 ZCVC-GS-3-3 32 ZCVC-GS-1-4 40 ZCVC-GS-2-4 40 ZCVC-GS-3-4 40 ZCVC-GS-1-5 50 ZCVC-GS-2-5 50 ZCVC-GS-3-5 50 ZCVC-GS-1-6 63 ZCVC-GS-2-6 63 ZCVC-GS-3-6 63 ZCVC-GS-1-7 75 ZCVC-GS-2-7 75 ZCVC-GS-3-7 75 ZCVC-GS-1-8 90 ZCVC-GS-2-8 90 ZCVC-GS-3-8 90 ZCVC-GS-1-9 110 ZCVC-GS-2-9 110 ZCVC-GS-3-9 110 ZCVC-GS-1-10 125 ZCVC-GS-2-10 125 ZCVC-GS-3-10 160 ZCVC-GS-1-11 160 ZCVC-GS-2-11 160ZCVC-GS-1-12 180 ZCVC-GS-2-12 180ZCVC-GS-1-13 200 ZCVC-GS-2-13 200ZCVC-GS-1-14 225 ZCVC-GS-2-14 225ZCVC-GS-1-15 250 ZCVC-GS-2-15 250ZCVC-GS-1-16 315 ZCVC-GS-2-16 315ZCVC-GS-1-17 355 ZCVC-GS-2-17 355ZCVC-GS-1-18 400 ZCVC-GS-2-18 400饮⽔⽤PVC-U管材的性能技术指标序号项⽬性能要求1 执⾏标准GB/T10002.1-20062 外观管材内外表⾯应光滑，⽆明显划痕、⽆凹陷、可见杂质和其他影响本部分要求的表⾯缺陷。

管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。

管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。

在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。

国标中的管道配件标准尺寸会根据具体的管道类型和规格而有所不同。

一般来说，以下是一些常见的国标管道配件标准尺寸：
1. 管件类型：弯头（Elbow）
- 规格：DN15~DN2400（DN代表管道内径，单位为毫米）
- 角度：常见的角度有90度，45度，30度
2. 管件类型：三通（Tee）
- 规格：DN15~DN2400
3. 管件类型：异径管（Reducing Tee）
- 规格：常见的规格有DN15 x DN15 x DN10，DN400 x DN300 x DN200等
4. 管件类型：法兰（Flange）
- 规格：常见的规格有DN15~DN6000
- 压力等级：常见的压力等级有PN6, PN10, PN16, PN25, PN40
5. 管件类型：承插式法兰（Socket Weld Flange）
- 规格：常见的规格有DN15~DN600
6. 管件类型：螺纹接头（Threaded Fitting）
- 规格：常见的规格有DN6~DN100
这只是一些常见的国标管道配件的尺寸范围，具体的尺寸标准还应根据具体的国家标准或行业标准进行参考。

如果您有特定管道配件的尺寸要求，建议参考相关的国家或行业标准，或者咨询专业的管道工程师或供应商以获取准确的尺寸信息。
