第七章-《模型或原型的制作》练习题

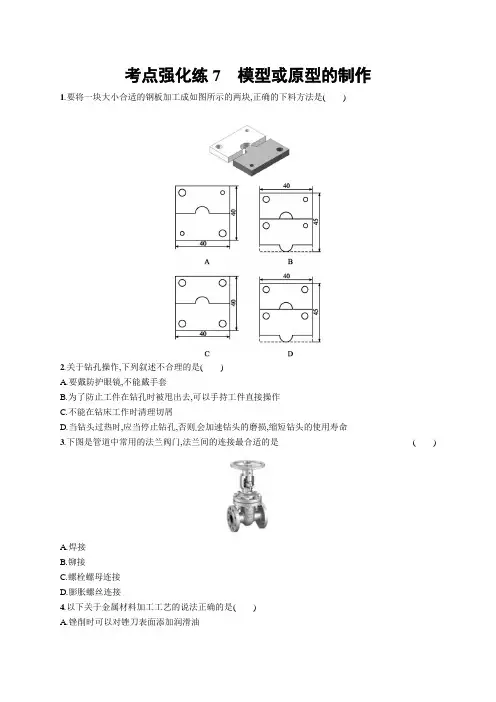

考点强化练7模型或原型的制作1.要将一块大小合适的钢板加工成如图所示的两块,正确的下料方法是()2.关于钻孔操作,下列叙述不合理的是()A.要戴防护眼镜,不能戴手套B.为了防止工件在钻孔时被甩出去,可以手持工件直接操作C.不能在钻床工作时清理切屑D.当钻头过热时,应当停止钻孔,否则会加速钻头的磨损,缩短钻头的使用寿命3.下图是管道中常用的法兰阀门,法兰间的连接最合适的是()A.焊接B.铆接C.螺栓螺母连接D.膨胀螺丝连接4.以下关于金属材料加工工艺的说法正确的是()A.锉削时可以对锉刀表面添加润滑油B.攻内螺纹时,当螺纹的切削部分全部进入工件时,就不再施加压力C.冲眼时应将工件夹持在台虎钳上D.锯割时应双手握柄用力推拉5.以下钻孔的加工流程,正确的顺序是()A.④③⑤①②B.②③⑤④①C.③④⑤①②D.④②⑤③①在通用技术实践课上,小明准备用一段表面已加工的50 mm×50 mm方钢制作如图所示的零件,请完成第6~7题。

6.小明设计了下列工艺流程,其中合理的是()A.划线→锯割→钻孔→孔口倒角→锉削B.划线→钻孔→锯割→锉削→孔口倒角C.划线→锯割→锉削→钻孔→孔口倒角D.划线→钻孔→孔口倒角→锯割→锉削7.关于工具使用和操作方法,下列说法不正确的是()A.钻孔时必须使用平口钳夹紧而不能用手钳B.至少需要两种不同直径的钻头C.锉削过程中圆锉是必不可少的D.锯割时要用三合板等作为衬垫将方钢夹紧8.下列加工操作中不符合操作要领的是()如图所示,左边是一块宽50 mm、厚30 mm的钢板,现要用它来加工成右边所示带有一个通孔和一个方形槽的零件,完成9~10题。

9.以下对操作描述正确的是()A.起锯时,可用拇指挡住锯条,以防止锯条偏移B.划线时,划针垂直紧贴导向工具,可以划多次,直至留下清晰痕迹C.锉削时可以用圆锉锉出最上面的弧形D.钻孔时,工件或大或小都应夹在平口钳上,不能用手直接扶着进行钻孔10.加工该零件合理的工艺流程是()A.划线→锯割→钻孔→锉削B.划线→钻孔→锯割→锉削C.划线→锯割→锉削→钻孔D.划线→锉削→钻孔→锯割11.使用如图所示工具加工的工艺是()A.冲眼B.钻孔C.套丝D.攻丝12.用等边角钢制作如图所示的小三角架的金属部分,下列工艺流程合理的是()A.划线→锯割→锉削→钻孔→弯折B.划线→锯割→锉削→弯折→钻孔C.划线→钻孔→锉削→锯割→弯折D.划线→钻孔→锯割→弯折→锉削13.现有一块55 mm×55 mm×8 mm的钢板,以此为原料手工加工一个如图所示带螺纹孔的零件,以下工艺流程中合理的是()A.划线→冲眼→钻孔→锯割→锉削→倒角→攻丝B.划线→冲眼→钻孔→锯割→锉削→攻丝→倒角C.划线→锯割→锉削→冲眼→钻孔→倒角→攻丝D.划线→锯割→锉削→冲眼→倒角→钻孔→攻丝14.以下操作要领和规程说法正确的是()A.用划针划直线时,要尽量一次划成B.冲眼时,为确保冲眼点清晰,应连续多次击打样冲C.锉削时,应双手握住锉刀柄进行锉削D.钻孔时,工件或大或小都应夹在平口钳上,且不能用手扶着工件进行钻孔15.下列工具使用和操作中正确的是()16.右图中分别是垫圈、弹簧垫圈和螺栓,关于这三种连接件的说法,正确的是()A.垫圈的作用主要是增大受力面积减小压强B.弹簧垫圈和垫圈的作用是一样的C.一起使用时,垫圈和弹簧垫圈套在螺栓上的顺序没有关系D.螺栓一定要和螺母配套使用17.锉削时,要根据零件加工表面的形状选用不同类型的锉刀。

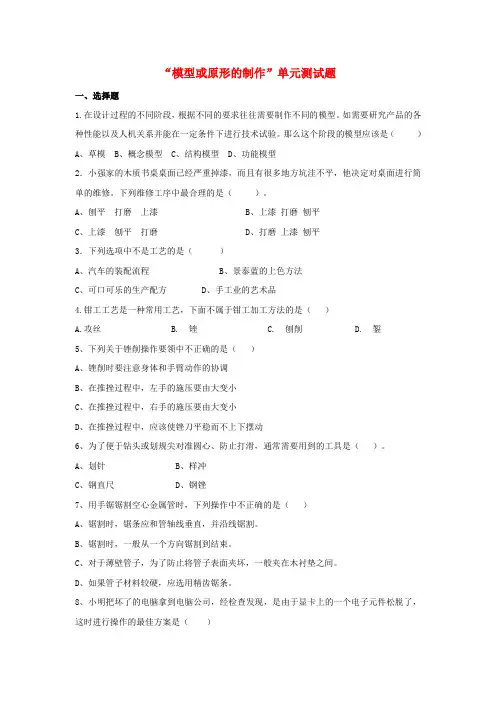

“模型或原形的制作”单元测试题一、选择题1.在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能以及人机关系并能在一定条件下进行技术试验。

那么这个阶段的模型应该是（）A、草模B、概念模型C、结构模型D、功能模型2．小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。

下列维修工序中最合理的是（）。

A、刨平打磨上漆B、上漆打磨刨平C、上漆刨平打磨D、打磨上漆刨平3．下列选项中不是工艺的是（）A、汽车的装配流程B、景泰蓝的上色方法C、可口可乐的生产配方D、手工业的艺术品4.钳工工艺是一种常用工艺，下面不属于钳工加工方法的是（）A.攻丝B. 矬C. 刨削D. 錾5、下列关于锉削操作要领中不正确的是（）A、锉削时要注意身体和手臂动作的协调B、在推挫过程中，左手的施压要由大变小C、在推挫过程中，右手的施压要由大变小D、在推挫过程中，应该使锉刀平稳而不上下摆动6、为了便于钻头或划规尖对准圆心、防止打滑，通常需要用到的工具是（）。

A、划针B、样冲C、钢直尺D、钢锉7、用手锯锯割空心金属管时，下列操作中不正确的是（）A、锯割时，锯条应和管轴线垂直，并沿线锯割。

B、锯割时，一般从一个方向锯割到结束。

C、对于薄壁管子，为了防止将管子表面夹坏，一般夹在木衬垫之间。

D、如果管子材料较硬，应选用精齿锯条。

8、小明把坏了的电脑拿到电脑公司，经检查发现，是由于显卡上的一个电子元件松脱了，这时进行操作的最佳方案是（）A、黏结B、气焊C、锡焊D、电焊9、下列有关钻孔时的安全操作警示，其中错误的是（）。

A、钻孔时应带手套操作；B、钻孔时要戴防护眼镜，以防钻屑飞出伤害眼睛；C、钻孔操作要集中注意力；D、不能用手直接扶持小工件、薄工件钻孔，以免造成伤害事故10、下面哪个选项适合金属和金属之间的不可拆卸连接（固定连接）。

( )①铆接；②焊接；③螺栓螺母；④黏结；⑤元宝螺帽A、①②③④⑤B、①②③④C、①②③⑤D、①②④11、号称“天下第一名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。

验收卷(四)模型或原型的制作(时间40分钟；分值50分)一、选择题(本大题共16小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一个是符合题目要求的)1.小王要把长为2米，宽为1.2米的复合板对半分开，下列锯子中最合适的是()答案 C解析板锯适合锯大木板，选项C符合。

如图所示的图1是鸭嘴榔头的装配图，图2是锤头的零件图。

在通用技术实验室中，小明准备用合适的材料加工该工件。

请回答第2～3题。

2.锤柄和锤头采用螺纹配合，加工锤柄和锤头，下列工具不需要．．．的是()答案 D解析冲击电钻用于水泥墙上钻孔，金属钻孔使用台钻。

3.用90 mm×17 mm×17 mm的铁块加工该锤头，下列说法正确的是()A.锉下的铁屑嵌入锉缝时，会导致锉削速度过快B.R4的圆角宜用圆锉加工C.锤头倒角，宜采用锯割D.为保证加工精度，宜在锤头上下面分别冲眼答案 B解析选项A：锉下的铁屑嵌入锉缝时，会导致工件有划纹，选项A错误；选项C：倒角采用锉削，选项错误；选项D：冲眼只需在一面进行。

小明准备运用所学的木工知识亲身制作如图a所示的木质小板凳，小板凳凳腿和横档的结构如图b所示。

请回答第4～5题。

4.手工加工如图所示的小板凳，下列工具中用不到．．．的是()答案 C解析样冲是金工工具，选项C错误。

5.关于图示横档A的加工，下列说法中不正确．．．的是()A.用铰片将绷绳绞紧，可使框锯的锯条绷直拉紧B.锯割时，将木料放在板凳上，左脚踏住木料，右手持锯C.起锯时，右手持锯，左手大拇指靠着锯片以定位D.正常锯割时，左手帮助右手提送框锯。

送锯时用力要轻，提锯时用力要重答案 D解析正常锯割时推锯加压，回拉不加压，选项D错误。

小明设计了一款可夹在课桌边沿的杯托，主要由上板、下板、螺钉组成，如图所示。

他准备用两块150 mm×90 mm×5 mm的铝板制作杯托模型。

请完成第6～8题。

6.关于上板的加工工艺，下列说法中正确的是()A.加工70的圆孔，应选用70的麻花钻头直接钻孔B.加工凸圆弧，可以先锯割，后锉削C.加工M6的圆孔，应先用6的麻花钻头钻出底孔，然后攻丝而成D.划线的步骤是：划基准→冲眼→划加工尺寸线→划轮廓线答案 B解析选项A：试验室中一般没有这么大的钻头，需要先钻孔再锉削，选项错误；选项C：加工M6的圆孔，应先用小于6的麻花钻头钻出底孔，选项错误；选项D：划线的步骤是：划基准→划加工尺寸线→划轮廓线→冲眼，选项错误。

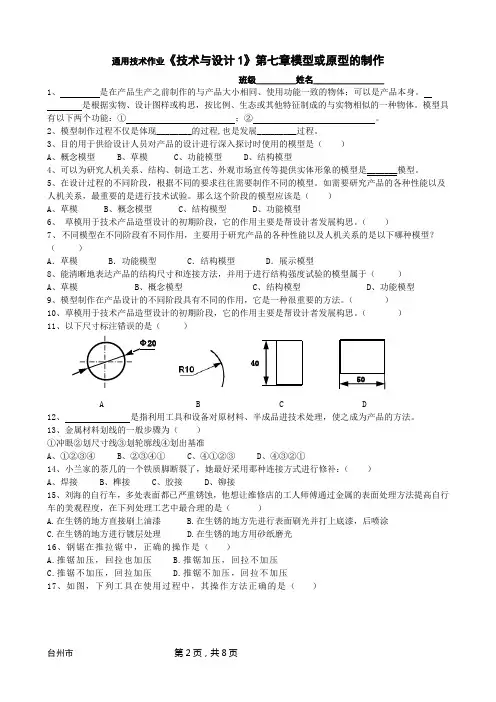

通用技术作业《技术与设计1》第七章模型或原型的制作班级_________姓名________________1、 是在产品生产之前制作的与产品大小相同、使用功能一致的物体；可以是产品本身。

是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。

模型具有以下两个功能：① ；② 。

2、模型制作过程不仅是体现________的过程,也是发展_________过程。

3、目的用于供给设计人员对产品的设计进行深入探讨时使用的模型是（ ）A 、概念模型B 、草模C 、功能模型D 、结构模型4、可以为研究人机关系、结构、制造工艺、外观市场宣传等提供实体形象的模型是_______模型。

5、在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能以及人机关系，最重要的是进行技术试验。

那么这个阶段的模型应该是（ ）A 、草模B 、概念模型C 、结构模型D 、功能模型6、 草模用于技术产品造型设计的初期阶段，它的作用主要是帮设计者发展构思。

（ ）7、不同模型在不同阶段有不同作用，主要用于研究产品的各种性能以及人机关系的是以下哪种模型？（ ）A ．草模B ．功能模型C ．结构模型D ．展示模型8、能清晰地表达产品的结构尺寸和连接方法，并用于进行结构强度试验的模型属于（ ）A 、草模B 、概念模型C 、结构模型D 、功能模型9、模型制作在产品设计的不同阶段具有不同的作用，它是一种很重要的方法。

（ ）10、草模用于技术产品造型设计的初期阶段，它的作用主要是帮设计者发展构思。

（ ）11）A B C D 12、 是指利用工具和设备对原材料、半成品进技术处理，使之成为产品的方法。

13、金属材料划线的一般步骤为（）①冲眼②划尺寸线③划轮廓线④划出基准A 、①②③④B 、②③④①C 、④①②③D 、④③②①14、小兰家的茶几的一个铁质脚断裂了，她最好采用那种连接方式进行修补：（ ）A 、焊接B 、榫接C 、胶接D 、铆接15、刘海的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（ ）A.在生锈的地方直接刷上油漆B.在生锈的地方先进行表面刷光并打上底漆，后喷涂C.在生锈的地方进行镀层处理D.在生锈的地方用砂纸磨光16、钢锯在推拉锯中，正确的操作是（ ）A.推锯加压，回拉也加压B.推锯加压，回拉不加压C.推锯不加压，回拉加压D.推锯不加压，回拉不加压17、如图，下列工具在使用过程中，其操作方法正确的是（ ）① ③ A 、①④ B 、①③ C 、②④ D 、②③18、加工书桌一般不需要的工具是：（ ）A 、刨B 、钻C 、锯D 、锉19、钳工工艺是一种常用工艺，下面不属于于钳工加工方法的是（ ）A 、攻丝B 、锉削C 、折叠D 、划线20、手锯锯条的正确安装是锯齿向前方倾斜。

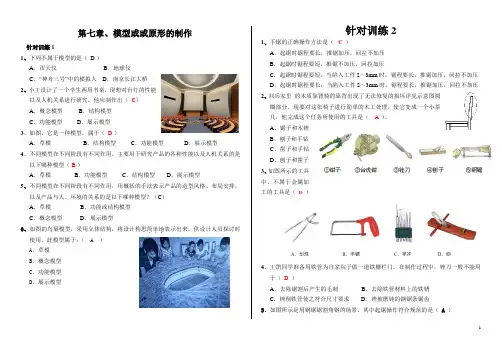

第七章、模型或或原形的制作针对训练11、下列不属于模型的是（ D ）A．浑天仪B．地球仪C．“神舟三号”中的模拟人D．南京长江大桥2、小王设计了一个学生两用书桌，现想对台灯的性能以及人机关系进行研究，他应制作出（C）A．概念模型B．结构模型C．功能模型D．展示模型3、如图，它是一种模型，属于（D）A．草模B．结构模型C．功能模型D．展示模型4、不同模型在不同阶段有不同作用，主要用于研究产品的各种性能以及人机关系的是以下哪种模型（B）A．草模B．功能模型C．结构模型D．展示模型5、不同模型在不同阶段有不同作用，用概括的手法表示产品的造型．．风格、布局安排，以及产品与人、环境的关系的是以下哪种模型？（C）A．草模B．功能或结构模型C．概念模型D．展示模型6、如图的鸟巢模型，采用立体结构，将设计构思简单地．．．表示出来，供设计人员探讨时使用，此模型属于：（ A ）A．草模B．概念模型C．功能模型D．展示模型针对训练21、手锯的正确操作方法是（C）A．起锯时锯程要长，推锯加压，回拉不加压B．起锯时锯程要短，推锯不加压，回拉加压C．起锯时锯程要短，当陷入工件2～3mm时，锯程要长，推锯加压，回拉不加压D．起锯时锯程要长，当陷入工件2～3mm时，锯程要长，推锯加压，回拉不加压2、刘兵家里的木质靠背椅的靠背出现了无法修复的损坏详见示意图圆圈部分，现要对这张椅子进行简单的木工处理，使它变成一个小茶几，他完成这个任务所使用的工具是（A）。

A、锯子和木锉B、刨子和手钻C、凿子和手钻D、刨子和凿子3、如图所示的工具中，不属于金属加工的工具是（D）4、王凯同学准备用铁管为自家院子做一道铁栅栏门。

在制作过程中，锉刀一般不能用于（D）A．去除锯割后产生的毛刺B．去除铁管材料上的铁锈C．锉削铁管使之符合尺寸要求D．锉被磨钝的钢锯条锯齿5、如图所示是用钢锯锯割角钢的场景，其中起锯操作符合规范的是（A）6、以下关于金属加工的方法错误的是（C）A．利用手锯对金属进行加工时，推据加压，回拉不加压B．冲眼时冲尖对准划线的交点或划线C．一般都是用钢直尺来检查锉削平面的垂直度D．在推锉过程中，左手的施压由大变小，右手的施压要由小变大7、同学们制作了晾衣架，所用材料有：长600mm宽200mm厚20mm的木板、Φ4mm足够长的铁丝、Φ5mm足够长的不锈钢丝、螺母、足够长的塑料套管、小弹簧，下面工具中适合制作、加工钢丝和铁丝的是（A）A．①②③B．②③④⑤C．①②③⑤D．②③⑤8、如图所示是工件锯割加工的加持方法，其中合理的是（A）9、王凯同学准备用铁管为自家院子做一道铁栅栏门。
