三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国后，针对实际排水情况，加大了接头径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管空气正负压在±40mmAq以，为可容许的围所达到的最大排水量，完全达到超高层建筑的排水要求。
国诞生的新规于2009年才确立了特殊单立管系统的规程，为此国的单立管系统是近几年才开始着手铺向市场，当前国拥有单立管专利和生产的厂家还较少。
特殊单立管系统因节省材料、排水流量大等各项优势，弥补了普通单立管和普通双立管各自的缺点。
这是科技的力量也是社会发展的必然，优良的系统代替并淘汰落后系统，特殊单立管系统的前景将为社会城镇化的建设而贡献自己应有的力量。
四、特殊单立管性能特点1、单管排水又排气。
——高层建筑不需要排气立管，单管实现排气和排水。
通过管件部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气。
2、节约成本和空间。
——由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间。
同时，该系统的噪音很低。
3、耐压、抗震、耐腐蚀。
——除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑。
防震要求能达到左右摇摆30度角，不发生漏气和漏水。
外表面都有厚度为0.8mm的防锈涂装，有很高的耐酸碱腐蚀性能。
4、纤细、轻量、寿命长。
——与传统排水系统相比，要达到相同排水效果时管件直径更小。
因为管径小，没有排气管，排水系统重量自然轻。
由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
5、安装维修更简捷。
——单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本。

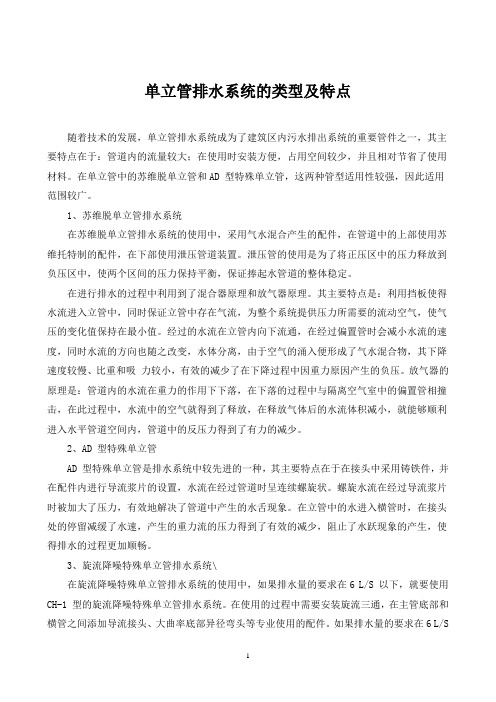

单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。
在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。
1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。
泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。
在进行排水的过程中利用到了混合器原理和放气器原理。
其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。
经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。
放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。
2、AD 型特殊单立管AD 型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。
螺旋水流在经过导流浆片时被加大了压力，有效地解决了管道中产生的水舌现象。
在立管中的水进入横管时，在接头处的停留减缓了水速，产生的重力流的压力得到了有效的减少，阻止了水跃现象的产生，使得排水的过程更加顺畅。
3、旋流降噪特殊单立管排水系统\在旋流降噪特殊单立管排水系统的使用中，如果排水量的要求在6 L/S 以下，就要使用CH-1 型的旋流降噪特殊单立管排水系统。
特殊单立管排水系统一、系统概述特殊单立管排水系统（special single stack drainage system）——排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。
主要包含以下几种大类：1）、苏维托单立管排水系统（sovent single stack drainage system）——上部特殊管件采用苏维托的特殊单立管排水系统，简称苏维托系统。
2）、旋流器单立管排水系统（single stack drainage system with cyclone joint）——上部特殊管件采用旋流器的特殊单立管排水系统，简称旋流器系统。
3）、加强型旋流器单立管排水系统（strengthening cyclone single stack system）——上部特殊管件采用加强型旋流器的特殊单立管排水系统，简称加强型旋流器系统。
4）、螺旋管单立管排水系统（single stack drainage system with spiral ribs）——排水立管采用硬聚氯乙烯（PVC-U）螺旋管，上部特殊管件采用普通型旋流器（旋转进水型管件）或中空壁的特殊单立管排水系统。
简称螺旋管系统。
有内螺旋单立和中空螺旋单立两种系统。
综述：是建筑区管网排水系统的一种。
也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。
此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。
二、特殊单立管系统优势三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。
排水管施工方案及工艺方法一、施工前准备工作1.确定施工图纸，了解管道的走向和位置。
2.清理施工区域，清除杂物和障碍物。
3.检查工具和设备是否完好，并进行必要的维修和更换。
二、开挖施工1.根据施工图纸标明的位置和深度，进行开挖。
2.确保开挖面稳定，防止坍塌。
可以采取支撑框架或垫层等措施。
3.对挖沟区域进行水平和垂直测量，确保施工精度。
三、管道连接1.根据施工图纸上的要求，进行管道的剪断、带焊、弯曲等加工工艺。
2.确保管道连接处的洁净和平整，涂抹防锈漆。
3.使用专用的连接方式，如焊接、橡胶垫圈、扣件等，将管道连接紧密。
四、管道安装1.将管道放入挖沟中，检查管道是否符合设计要求。
2.在管道底部填充沙土或细砂，使管道牢固固定。
3.依据施工图纸上的要求，进行管道的水平和垂直校正。
五、管道堵头1.在管道顶部和出口处安装堵头，防止土壤和杂物进入管道。
2.确保堵头安装牢固，防止堵头松动和排水不畅。
六、管道测试1.在管道安装完成后，使用专用工具进行系统的压力测试，检查是否有漏水和渗水现象。
2.依据施工图纸上的要求，进行必要的修复和调整。
七、填埋及回填1.确保管道安装无误后，进行土石方回填工作。
2.回填时，按照适当的分层压实顺序进行，保证回填土质量和密实度。
八、施工后整理1.清理施工现场，清除废弃物和杂物。
2.对施工过程中使用的工具和设备进行清洁和维护。
以上是排水管施工方案及工艺方法的基本步骤。
在具体的施工过程中，可以根据实际情况和需求进行相应的调整和改进。
此外，要确保施工人员具备相关的专业知识和技能，严格按照规范和标准进行施工，以确保施工质量和安全。
特殊单立管排水系统文／姜文源刘彦菁李云峰目次1 特殊单立管排水系统和排水系统体系------------------------------------ 12. 我国特殊单立管排水系统发展三阶段----------------------------------------------22.1 第一阶段，特制配件单立管排水系统阶段 --------------------------------------22.2 第二阶段，内螺旋管单立管排水系统阶段 --------------------------------------32.3 第三阶段，现阶段-----------------------------------------------------------43. 三种类型的特殊单立管排水系统.-------------------------------------------------83.1 管件特殊类单立管排水系统---------------------------------------------------83.2 管材特殊类单立管排水系统--------------------------------------------------133.3 管件特殊、管材特殊类单立管排水系统----------------------------------------154. 我国现有的特殊单立管排水系统-------------------------------------------------165. 排水流量测试工作-------------------------------------------------------------191. 特殊单立管排水系统和排水系统体系特殊单立管排水系统是单立管排水系统的一种。
与普通单立管排水系统的区别在于特殊单立管排水系统或管件特殊，或管材特殊，或管件、管材都特殊，而不像普通单立管排水系统采用普通排水管件和普通排水管材。
排水管道施工工艺流程一、前期准备工作：1.确定施工方案：根据设计要求和施工条件，制定施工方案和施工图纸。
2.采购材料和设备：根据施工方案和工程量计算，采购排水管道所需的材料和设备。
3.确定施工队伍：组织施工人员，并培训他们有关安全操作和质量要求的知识。
二、准备施工场地：1.清理施工场地：清理施工区域，并确保无障碍物。
2.建立施工现场：搭建临时工棚、搭设安全警示标志等。
三、开挖与回填：1.根据设计要求和地质条件，采用相应的开挖方法，开挖出排水管道的管沟。
2.清理管沟：清除管沟中的杂物和泥沙，确保管道安装的基础干净平整。
3.输送回填材料：造好管道后，用泥炭土、碎石等回填管沟。
四、管道安装与连接：1.安装管道：按照设计要求和施工图纸，将管道逐段安装在管沟中，确保管道的水平和垂直准确。
2.连接管道：采用橡胶密封圈、焊接等方法，对管道进行连接。
连接部位应严密，检查是否有泄漏。
3.安装支架：对长距离管道进行支持，保证管道的稳定性和强度。
五、排水检测与试验：1.进行排水测试：安装完成后，对排水管道进行压力测试，确保管道的密封性和正常运行。
2.进行排水试验：根据设计要求，用特定方法和水量进行排水试验，检查排水管道是否能够正常排水和排浊。
3.检查与修正：根据试验结果，对发现的问题及时修正。
六、管道保护：1.管道保温：在寒冷环境下，对管道进行保温处理，以防止冻裂。
2.管道防腐：对需要防腐的管道进行防腐处理，延长使用寿命。
七、竣工验收：1.进行工程验收：根据设计要求和技术规范，对已施工完成的排水管道进行验收。
2.整理资料：整理工程资料和施工记录。
以上所述是一个典型的排水管道施工工艺流程，具体实施过程中需要根据具体项目情况进行调整和完善。
同时，施工过程中也要注意安全生产和环境保护，确保工程质量和施工进度。
排水工程施工方法1. 施工准备在进行排水工程施工前，首先需要对施工区域进行勘测和设计，确定设计图纸和施工方案。
然后根据设计要求，准备好所需的材料和机械设备，包括管道、管件、泵站、挖掘机、起重机等。
同时还要确定施工人员的数量和分工，配备好相关的安全防护装备。
2. 施工组织排水工程施工过程中，要合理组织施工人员和机械设备，分配好各项作业任务。
首先要确定施工队伍的组织结构和工作责任，明确各个岗位的职责和工作流程。
同时要建立施工进度计划，确保施工任务按时完成，避免拖延工期。
另外，还要做好施工现场的安全管理工作，保障施工人员的安全。
3. 施工流程排水工程施工过程中，主要包括挖掘、安装管道、设置泵站、连接管道、调试等环节。
首先要进行挖掘工程，根据设计要求开挖排水管道的沟槽，并确保沟槽的深度和宽度符合标准。
然后进行管道的安装，将排水管道按照设计要求进行拼装和连接。
接着设置泵站，根据设计要求确定泵站的位置和布置方式。
最后进行管道的连接，将各个管段连接起来，确保连接牢固。
最后进行系统的调试，检查系统的各项功能和性能，排除故障。
4. 质量控制在排水工程施工过程中，质量控制是至关重要的。
首先要严格按照设计图纸和施工方案进行施工，确保施工质量符合标准。
其次要定期检查施工现场和施工材料，确保施工过程中不出现质量问题。
同时要对施工人员进行技术培训，提高他们的技术水平和责任意识。
最后要对已完成的排水系统进行验收，确保系统的安全运行。
总之，排水工程施工方法是一个系统工程，需要合理组织施工人员和机械设备，严格控制施工质量，确保排水系统的安全稳定运行。
通过以上介绍，相信大家对排水工程施工方法有了更深入的了解，希望可以对大家在实际工作中有所帮助。
盛伟：各位总工领导上午好！今天我们准备介绍的是产品和技术有三项，一个是AGR给水管道，一个是AD型单立管排水系统，还有一个是雨水屋檐槽，我们先看一下AGR的一段录像。
这是在AGR的施工现场，这是我们新型的AGR管材。
下面我们看看新型的AGR管道，关于AGR管道我想粗略地介绍四个方面，一个是它的应用范围性能特点，施工方法和施工案例。
AGR的应用范围主要有这么几个方面，一个是作为小区的埋地管道，一个是作为建筑内的给水立管，另外在日本它可以作为直饮水的管道。
左边一般的物理学所产生的材料，右边是AGR，我们可以看到AGR的化学结合出来的结管分子非常细。
因为它的结构，所以产生抗冲击性非常强，它可以有效地分散冲击力。
这是三种管材，一种是AGR，一种是PPR，一种是PVC，我们对它进行了一些对比。
另外这是AGR抗震性的措施，左边是AGR我们积水的一个标准，右边是国标，我们积水的AGR的标准要比国标要求的高，可以增加AGR的抗震性。
这是在大口径，在110以上的情况下采取承叉的方式，橡胶圈外形改良，承口长度的改良，这是AGR左边是一个弯曲实验，右边是错位实验。
错位实验把高度提高到三百米的时候，没有发现漏水，这都是在地震的时候经常出现的对管道的考验。
这也是抗震模拟实验，承口的情况，实验结果是没有发生任何问题。
这是在日本大坂神大地震时路面埋地AGR仍正常通水，而铸铁管道已经漏水。
AGR因为它是塑料管材，所以它有很好的抗腐蚀性，领域它的强度很高，可以加压加到十兆帕以上，而吕塑复合管加大到八度以上就会出现爆裂的情况。
这是AGR安装的现场情况，他不需要火不需要电，可由人工搬运，比较节省能源，而且它的材料可以回收利用，所以它是一种比较绿色的管材。
下面我简单介绍一下AGR的施工方法，它通过承插使用专用胶，使用专用粘合剂NO.80，粘接强度是普通胶水的四倍以上。
这是我们AGR在青岛的工厂生产的一些管件。
下面我介绍一下AGR的施工案例，这是在北京清华的一个楼，这是奥体中心，由于时间关系，所以我就大略地过一下。
山东宁建建设集团技术创新成
果
申报材料
(2012年度)
项目名称：济宁警韵之家Ⅲ区特殊单立管排水系统申报单位：山东宁建建设集团安装分公司
申报时间：二0一二年十二月九日
2012年技术创新成果申报表
编号：项目名称济宁警韵之家Ⅲ区特殊单立管排水系统施工应用
完成单位济宁警韵之家Ⅲ区工程项目部项目起止
时间
2011.7.12-2012.12.09
主要完成人孙贵东
实际应用工程名称济宁警韵之家Ⅲ区居住小区
简要内容：
AD型特殊单立管排水系统相对于传统排水系统而言，单管排水又排气，节约成本和空间，耐压、抗震、耐腐蚀，纤细、轻量、寿命长，安装维修更简捷。
因此,传统的排水系统已显得越来越不适应了,而特殊排水系统的设计,变成了现代建筑的一个新课题。
工艺原理、关键技术及操作要点：
AD特殊单立管排水系统的优点是所有排水支管则均位于本层板面之上，大大减少渗漏、上层排水噪声对下层住户的干扰、住户空间被破坏等弊病，同时也简化了施工工艺，节省管材，节约工期。
取得的经济、社会效益：
AD特殊单立管排水系统，现场施工量大幅减少，节约工程成本，且节约了建筑空间，使建筑物即实用又美观。
申推
报荐
单意
位见（公章）
年月日评
审
意
见（公章）
年月日
AD型特殊单立管排水系统施工应用
一、概述
AD型特殊单立管排水系统是建筑区管网排水系统的一种。
也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。
此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。
二、技术特征
2．1 AD特殊单立管排水系统技术简介：
AD型排水系统由管材和管件组成，管材为加强型螺旋管（或称加强型内螺旋管）。
管体为AD型接头，又分上部接头和下部接头，上部接头用于排水横支管与排水立管的连接，称为AD型细长接头和AD型小型接头；下部接头用于排水立管与排水横干管的连接，称为AD型底部接头和AD型加长型底部接头。
2．2 AD特殊单立管排水系统具有以下功能特点：
2.2.1单管排水又排气——高层建筑不需要排气立管，单管实现排气和排水。
通过管件内部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气。
2.2.2节约成本和空间——由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间。
同时，该系统的噪音很低。
2.2.3耐压、抗震、耐腐蚀——除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑。
防震要求能达到左右摇摆30度角，不发生漏气和漏水。
内外表面都有厚度为0.8mm 的防锈涂装，有很高的耐酸碱腐蚀性能。
2.2.4纤细、轻量、寿命长——与传统排水系统相比，要达到相同排水效果时管件直径更小。
因为管径小，没有排气管，排水系统重量自然轻。
由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
2.2.5安装维修更简捷——单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本。
安装时就可以逐层检测，不存在双管系统安装中排水和排气管道配合的问题，每套系统每层只需要打一个安装孔，并且可以通过压力检测口接头逐层安装，逐层检查，保证系统安装质量。
三、适用范围
3．1住宅楼的厨房、卫生间等功能空间的排水系统
3．2公寓楼、办公楼等的室内排水系统
四、主要材料和机具设备
4．1主要材料表
序号名称主要技术指标及特性
1 PVC-U加强
型螺旋管材
排水噪音小，材料比
重轻，韧性强，抗冲
击，摩擦系数小，并
具抗腐性、抗紫外线、
不结垢、无毒、可再
生利用等优点，材质寿命长达
50—70年。
2 AD型排水管
件
1、减小立管水
流速度
2、防止水和泡
沫涌入支流
3、单一配件提
供多种联结的可能。
4．2机具设备表
序号名称备注
1 管道切割机
2 冲击电锤Z1C-JD-16
3 电钻
4 管钳、扳手
5 对讲机
6 钢卷尺 1 m、3m、5 m、30 m、50 m
7 线坠0.1~0.3kg
8 尼龙小线φ0.1mm
9 水平尺L=200~300 mm
10 钢角尺
11 钢板尺L=150 mm、600mm
五、工艺流程及操作步骤
5．1工艺流程
配合土建施工（施工准备）管道支架制作、安装立管安装阳台、厨房、卫生间内横支管制作、安装排水管道灌水试验
5．2 特殊单立管排水系统安装步骤
5.2.1立管安装
5.2.1.1根据施工图校对预留管洞尺寸有无差错。
5.2.1.2立管检查口设置按设计要求进行安装。
5.2.1.3立管支架在核查预留洞孔无误后，用吊线锤及水平尺找出各支架位置尺寸，统一编号进行加工，支架安装完毕后进行下道工序。
5.2.1.4安装立管须二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管下部插口插入下层管承口内。
5.2.1.5立管插入承口后，下层的人把甩口及立管检查口方向找正，上层的人用木揳将管在楼板洞处临时卡牢。
复查立管垂直度，将立管临时固定卡牢。
5.2.1.6立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时固定。
5.3.1支管安装
5.3.1.1支管安装应将预制好的管道运至到位，再将支管插入立管预留口的承口内，固定好支管。
5.3.1.2支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，将预留管口临时封堵。
六、劳动组织和安全注意事项
6．1施工人员组织
6.1.1项目经理1人
6.1.2生产经理1人
6.1.3项目主任工程师1人
6.1.4管道工程师1人
6.1.5专职质量员、安全员各1人
6.1.6管道班长若干（根据流水作业分区配置）
6.1.7每个班组管道工12人
6.1.8合理安排电工、焊工、辅助工等少数工种
6.1.9采购员、仓库保管员、后勤等
6．2安全措施
6．2．1 整个项目部上下牢固树立安全生产第一的思
想，通过岗前教育、每天班前教育、班前检查、班后
总结的过程性控制把公司《现场标准化管理规定》及
安全生产六大纪律等制度措施严格贯彻和落实到生产
的全过程中，让全体职工充分认识到安全生产，文明
施工的重要性。
6．2．2 所有施工人员要严格培训，合格后方可上岗，
按公司、项目、班组三级落实三级安全教育、安全责
任落实到个人。
6．2．3安全组织措施：项目部全面负责施工全过程的安全检查、安全布置、安全监督和安全奖惩。
6．2．4安全技术措施：严格执行《建筑施工高处作业安全技术措施》、《建筑机械使用安全技术规程》、《施工现场临时用电安全技术规范》、《建筑施工普通脚手架安全技术规定》、《施工现场防火规定》、《施工现场机械设备安全管理规定》及《施工现场电气安全管理规定》。
七、效益分析
AD特殊单立管排水系统让室内排水系统模块化，系统布局、结构较传统排水方式更为合理，用水设备和管道安装施工更加集中，相对传统排水系统工期缩短1-2个月，所采用的污废合流方式节省了材料成本和安装成本，比传统排水系统降低10%-15%的成本。
AD特殊单立管排水系统紧凑的结构免除了渗漏及维修打扰下层住户的后顾之忧。
同时，对开发商来说，厨、卫的灵活布局可以使房型更加合理，为住宅产品增加卖点；对住户来说，二次改造可以变得简单易行。
从同层排水方式显著的社会效益来看，它也必将逐步成为国内室内排水方式的主流。
