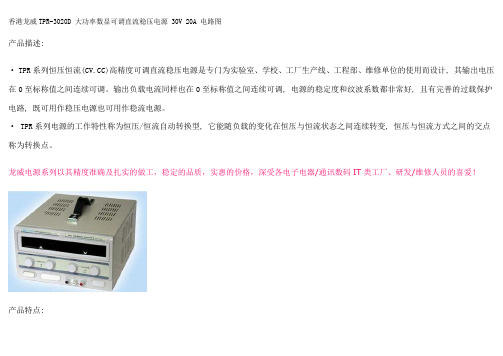

香港龙威TPR-3020D大功率数显可调直流稳压电源 参数及电路图

香港龙威TPR-3020D 大功率数显可调直流稳压电源 30V 20A 电路图产品描述:· TPR系列恒压恒流()高精度可调直流稳压电源是专门为实验室、学校、工厂生产线、工程部、维修单位的使用而设计, 其输出电压在0至标称值之间连续可调。

输出负载电流同样也在0至标称值之间连续可调, 电源的稳定度和纹波系数都非常好, 且有完善的过载保护电路, 既可用作稳压电源也可用作稳流电源。

· TPR系列电源的工作特性称为恒压/恒流自动转换型, 它能随负载的变化在恒压与恒流状态之间连续转变, 恒压与恒流方式之间的交点称为转换点。

龙威电源系列以其精度准确及扎实的做工，稳定的品质，实惠的价格，深受各电子电器/通讯数码IT类工厂、研发/维修人员的喜爱！产品特点:· 数字显示输出电压和电流· 在输出标称功率的状态下, 可连续24小时以上的工作· 稳压稳流自动转换· 纹波低、噪音低· 高精度稳压、稳流、输出电压、电流可从0到标称值之间连续可调· 带负载能力强· 具有限流量保护和短路保护功能参数规格:· 输入电压: 220V±10%· 频率: 50/60Hz· 输出电压: DC 0－30V (连续可调)· 输出电流: DC 0－20A (连续可调)· 保护: 电流限量保护及短路保护· 稳压稳定度: ≤0.01% +2mA· 稳流稳定度: ≤0.2% +2mA· 纹波和噪声: ≤1mV (RMS)· 环境温度: －10℃-40℃· 相对湿度: ＜80%RH· 外形尺寸: 375*260*155 mm· 重量: 17kg· 附件: 说明书、合格证实物图片如下：。

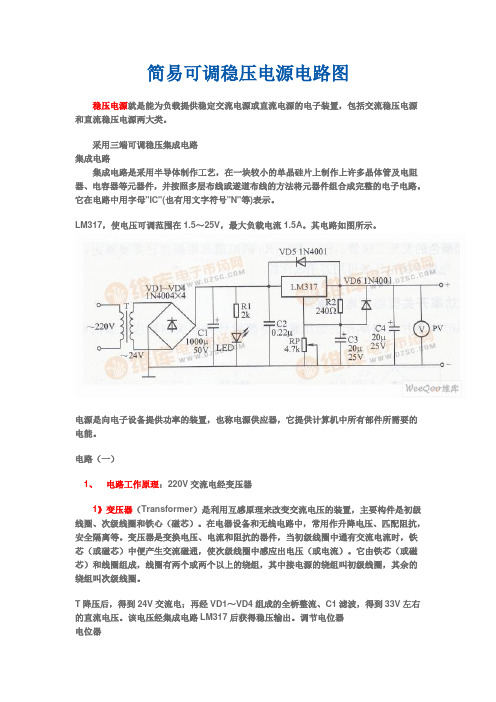

简易可调稳压电源电路图稳压电源就是能为负载提供稳定交流电源或直流电源的电子装置，包括交流稳压电源和直流稳压电源两大类。

采用三端可调稳压集成电路集成电路集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。

它在电路中用字母"IC"(也有用文字符号"N"等)表示。

LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。

其电路如图所示。

电源是向电子设备提供功率的装置，也称电源供应器，它提供计算机中所有部件所需要的电能。

电路（一）1、电路工作原理：220V交流电经变压器1》变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。

在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。

该电压经集成电路LM317后获得稳压输出。

调节电位器电位器2》电位器是一种可调的电子元件。

用于分压的可变电阻器。

在裸露的电阻体上，紧压着一至两个可移金属触点。

触点位置确定电阻体任一端与触点间的阻值。

按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。

主要参数为阻值、容差、额定功率。

广泛用于电子设备，在音响和接收机中作音量控制用。

RP，即可连续调节输出电压。

图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。

参数型号LW-1550KD 0-15V连续可调0-50A连续可调LED数字显示±1% ±1个字LW-1560KD 0-15V连续可调0-60A连续可调LED数字显示±1% ±1个字LW-3040KD0-30V连续可调0-40A连续可调LED数字显示±1% ±1个字LW-3050KD 0-30V连续可调0-50A连续可调LED数字显示±1% ±1个字LW-3060KD 0-30V连续可调0-60A连续可调LED数字显示±1% ±1个字LW-6020KD 0-60V连续可调0-20A连续可调LED数字显示±1% ±1个字LW-6030KD 0-60V连续可调0-30A连续可调LED数字显示±1% ±1个字LW-10020KD 0-100V连续可调0-20A连续可调LED数字显示±1% ±1个字- 1 -高精度直流稳压稳流开关电源使 用 说 明 书INSTRUCTION MANUAL2.1.额定工作条件：输入电压：AC220V±10% 50Hz（AC110V 60Hz输入可定做）工作环境：-10℃ ～ +40℃ 相对湿度＜80%储存环境：-20℃ ～ +70℃ 相对湿度＜70%LW系列电源为高效率开关电源，具有带载能力强，连续工作故障率低，并有过压、过温、过载、限流等多种保护功能。

即可作稳压电源使用也可作稳流电源使用，稳压、稳流可自动转换。

是科研、院校、工厂等首选电源产品。

具体型号参数见下表：二、参数规格电压输出电流输出显示方式显示精度 LONGWEI SWITCHING POWER SUPPLY香 港 龙 威 仪 器 仪 表 有 限 公 司LONGWEI INSTRUMENTS (H.K) CO., LTD感谢您购买使用龙威开关电源系列产品，为了使您更好的使用本产品，使用之前请仔细阅读说明书，并妥善保管，以便日后查阅！一、概述2.2.电源输出参数：电压稳定度：≤0.2%电流稳定度：≤0.5%负载稳定度：≤0.5%纹波及噪声：≤1%（有效值）三、面板控制3.1.前面板：（1）电流显示：用于显示当前电流值，单位：安培（A）。

要制作可调直流稳压电源，首先来了解一下可调直流稳压电源的基本工作原理。

直流稳压电源工作流程为降压、整流（把交流电变直流电），输入滤波、三端稳压器稳压、输出滤波五部分。

下面是具体介绍。

220V的交流电从直流稳压电源插头经保险管送到变压器的初级线圈，并从次级线圈感应出经约9V的交流电压送到4个二极管。

二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。

基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。

我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。

但是不管从变压器中出来的两根线中哪根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。

这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。

这便是二极管整流的原理。

二极管把直流稳压电源交流电方向变化的问题解决了，但是它的电压大小还在变化。

而电容器有可以存储电能的特性，正好可以用来解决这个问题。

在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。

这个过程叫作滤波。

图中的C1便是用来完成这个工作的。

经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。

LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+V out端(2脚)比其ADJ端(1脚)的电压高1.25V。

因此，我们只需要用极小的电流来调整ADJ端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。

我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+Vout 端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，直流稳压电源输出电压将会升高！图中C2的作用是对LM317T 1脚的电压进行小小的滤波，以提高直流稳压电源输出电压的质量。

芯片-稳压电源、DC-DC电源、开关电源等详细电路图导语：由电池供电的便携式电子产品一般都采用低电源电压，这样可减少电池数量，达到减小产品尺寸及重量的目的，故一般常用3～5V 作为工作电压，为保证电路工作的稳定性及精度，要求采用稳压电源供电。

一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

二、开关电源1、PWM开关电源集成控制IC-UC3842工作原理UC3842工作原理下图为UC3842内部框图和引脚图，UC3842采用固定工作频率脉冲宽度可控调制方式，共有8个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/（RT×CT）；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为±1A；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V基准电压输出端，有50mA的负载能力。

一、设计说明设计一个具有一定输出电压调节范围和功能的数控直流稳压电源。

数控直流稳压电源的工作原理框图如图1所示。

主要包括数字控制部分、模拟/数字转换部分（D/A 变换器）及可调稳压电源。

数字控制部分用+、-按键控制可逆二进制计数器，二进制计数器的输出到D/A 变换器，经D/A 转换相应的电压，经放大后去控制稳压电源的输出，来实现输出电压值步进增减。

图1 简易数控直流稳压电源框图二、技术指标1.输出直流电压调节范围5 15V ，纹波小于10mV 。

2.输出电流为500mA 。

3.稳压系数小于0.2.4.直流电源内阻小于0.5欧姆。

5.输出直流电压能步进调节。

步进值为1V 。

6.由+、-两键分别控制输出电压步进增和减。

三、设计要求1．在选择器件时，应考虑成本。

2．根据技术指标通过分析计算确定电路形式和元器件参数。

3．主要器件：(1)可逆计数器；(2)运算放大器；(3)稳压器；(4) 单稳态触发器。

四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。

2．进行实验数据处理和分析。

五、推荐参考资料1.姚福安. 电子电路设计与实践[M]济南：山东科学技术出版社，2001年2.阎石. 数字电子技术基础. [M]北京：高等教育出版社，2006年3.刘贵栋主编.电子电路的Multisim 仿真实践[M].哈尔滨：哈尔滨工业大学出版电压增减步进按键可逆计数器稳压调节 电路单脉冲 产生D/A 变换器UiUo社，2008年4.童诗白、华成英主编.模拟电子技术基础,[M]北京：高等教育出版社，2007年.六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述近几年来，随着电子技术的日新月异，世界各国的电子技术飞速发展，中国也毫不例外的成为了一个电子大国和电子强国，国民对电子产品的需求种类也越来越多。

其中电源是最重要的组成部分，没有电源也就没有了电路这个概念。
