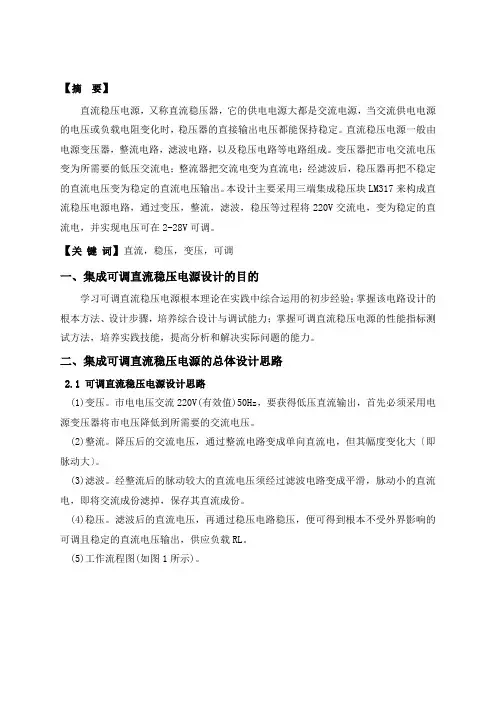

1.25~37V可调直流稳压电源电路设计

图1 稳压电源工作流程图2.2 可调直流稳压电源的工作原理方框图直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的〔如图2所示〕。

图2可调直流稳压电源方框图(1)电源变压器。

电源变压器，是降压变压器，它将市电220V交流电压变换成符合需要的较低的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定〔如图3所示〕。

图3 电源变压器(2)整流电路。

整流电路是利用二极管的单向导电性，把50Hz的正弦交流电变换成脉动的直流电，它由VD1，VD2，VD3，VD4构成单相全波整流电路，电路如图4所示。

在u2的正半周内，二极管VD1、VD3导通，VD2、VD4截止；u2的负半周内，VD2、VD4导通，VD1、VD3截止。

正负半周内部都有电流流过的负载电阻RL，且方向是一致的，电路的输出波形如图5所示。

图4 整流电路图 图5 整流波形图 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即 。

电路中的每只二极管承受的最大反向电压为 (U2是变压器副边电压有效值)。

在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以到达使输出波形根本平滑的目的。

选择电容滤波电路后，直流输出电压：Uo=0.9U2，直流输出电流：Io=0.92L U R 〔Io 是变压器副边电流的有效值〕。

(3)滤波电路。

滤波电路它可以将整流电路输出电压中的交流成分大局部加以滤除，从而得到比拟平滑的直流电压，它由1C 等外围元器件构成。

(4) 稳压电路。

三端可调稳压器LM317:三端可调稳压器因具有稳定度高、适应性强、使用方便的优点，得到广泛应用。

稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化,其主要由三段集成稳压块LM317组成〔如图6所示〕。

可调直流稳压电源电路设计1.设计目的：设计一个可调直流稳压电源电路，能够输出3~30V、1A的直流电压，稳定性要求高。

2.设计原理：可调直流稳压电源电路主要由变压器、整流桥、滤波电容、电压调节器和负载等组成。

变压器将交流电压变换为低压交流电压，然后通过整流桥将交流转换为脉动直流电压，再通过滤波电容将脉动信号平滑后得到稳定的直流电压，最后通过电压调节器调整直流电压并保持稳定输出。

3.设计步骤：（1）确定变压器参数：变压器的输入电压为AC220V，需要将其转换为低压AC15V，根据变压器公式N1/N2=V1/V2，计算出变压器的匝数比N1/N2=14.7。

（2）选择整流桥：根据输出电流1A选用额定电流为4A的整流桥，如KBP310等。

（3）确定滤波电容：滤波电容的电容值根据负载的需要来选择，一般选用大电容值，如1000uF，以保证低纹波系数。

（4）选择电压调节器：L7805电压调节器能够提供输出电压为5V，稳压能力好、温度漂移小、线性度高，符合本设计要求。

（5）确定负载：负载要根据电源的输出电流能力来选择，如功率光源等选择具有较大输出电流的型号。

4.确定电路图及元器件连接图：5.计算元器件：（1）滤波电容C1：由于负载电流变化较快，需要选用大电容值，一般选用1000uF的电容，如选择电压容涂O50V的电解电容EDLR1000uF。

（2）电功效管Q1：能够提供3A的电流，在这里作为稳定管使用。

常规管主要包括2SC1815、2SC458、2N3055等，如选择2SC1815管。

（3）电压调节器IC1：L7805电压调节器，能够提供输出电压为5V，稳压能力好、温度漂移小、线性度高，如选择7805。

6.实验结果：确认元器件无误后，进行实验验证。

实验过程分两步进行，第一步：测量无负载输出电压；第二步：在输出电压为5V的情况下，接入10Ω负载，在负载电流为0.5A，输出电压5V左右的情况下，使用万用表测量输出电压、输出电流和电源电流。

可调直流稳压电源设计一、可调直流稳压电源设计原理1.变压器：变压器主要用于将交流电源转化为所需的低压直流电源。

变压器通过绝缘和耦合来改变交流电压的比例。

在设计变压器时，需要考虑到输出电流和输入电压的比例关系，以及变压器的容量和效率等因素。

2.整流电路：整流电路用于将交流电源转化为直流电源。

一般情况下，整流电路采用整流二极管桥的形式，将交流电源的正负半周分别导通，以获得经过正弦波滤波后的直流电压。

3.稳压电路：稳压电路用于调节输出直流电压的波动范围，确保电压的稳定性。

常见的稳压电路有线性稳压电路和开关稳压电路。

线性稳压电路通过调节电流流过稳流二极管或控制晶体管的导通状态来实现电压稳定。

开关稳压电路采用开关元件和反馈控制电路来实现电压的调节和稳定。

二、可调直流稳压电源设计步骤1.确定输出电压范围和电流要求：根据实际需求确定需要设计的可调直流稳压电源的输出电压范围和最大输出电流。

2.计算变压器参数：根据输出电压和电流的要求计算需要的变压器参数，包括变比、容量和效率等。

变压器的容量要能满足最大输出电流的需求，效率要尽可能高以减少功耗。

3.设计整流电路：根据变压器输出的交流电压设计整流电路。

一般情况下，采用整流二极管桥来实现整流，同时需要添加滤波电容来平滑输出直流电压。

4.设计稳压电路：根据输出电压的波动要求选择合适的稳压电路。

线性稳压电路成本较低，但功耗较大；开关稳压电路成本较高，但效率较高。

选择适当的稳压电路后根据所选方案进行具体电路设计。

5.进行实际电路布局和PCB设计：根据设计的稳压电路进行实际电路布局和PCB设计。

电路布局要合理，考虑到电子元件之间的距离、优化导线布局以减少杂散电磁干扰等。

6.进行电路测试和调试：完成电路布局和PCB设计后，进行电路测试和调试。

通过实际测试，验证设计的稳压电路的可开关稳定性和稳压性能。

7.验证电源性能：通过测试，对设计的可调直流稳压电源进行性能验证，包括输出电压的稳定性、负载能力、纹波等。

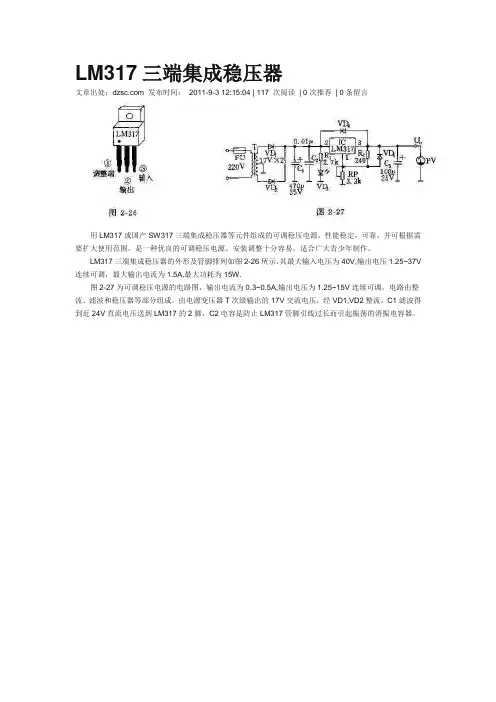

LM317三端集成稳压器
文章出处： 发布时间：2011-9-3 12:15:04 | 117 次阅读| 0次推荐| 0条留言
用LM317或国产SW317三端集成稳压器等元件组成的可调稳压电源，性能稳定，可靠，并可根据需要扩大使用范围，是一种优良的可调稳压电源。

安装调整十分容易，适合广大青少年制作。

LM317三端集成稳压器的外形及管脚排列如图2-26所示，其最大输入电压为40V,输出电压1.25~37V 连续可调，最大输出电流为1.5A,最大功耗为15W.
图2-27为可调稳压电源的电路图，输出电流为0.3~0.5A,输出电压为1.25~15V连续可调。

电路由整流、滤波和稳压器等部分组成。

由电源变压器T次级输出的17V交流电压，经VD1,VD2整流，C1滤波得到近24V直流电压送到LM317的2脚，C2电容是防止LM317管脚引线过长而引起振荡的消振电容器。

可调直流稳压电源设计(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--前言此课程设计是做一个集成稳压可调电源，通常，很多参考书上都有类似的电路设计图，在我们需要用时常常面临一个选择困难的问题，而且在选择完成之后，具体的制作过程中总是有很多问题，而参考书上又没有具体的解决办法。

另外，大多电路图所给的实物结果都是理想情况下的，和实际运用中总会有所不同，为了给具体设计制作做出一个参考，特作此课程设计，以期在运用会有所帮助。

集成稳压可调电源的运用非常广泛，不可能逐一列举。

本次课程设计把重点放在电路的设计、制作和调试上。

大家都知道，在电路运用日趋广泛的情况下，独立运用一个集成电路中的某一部分的元件运用逐渐减少，因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上，再设计和运用的过程中有着一定的局限性。

本课程设计中为了能够使所用的元件参数有根有据，有相应的计算公式代入进行理想计算。

也有一部分是从参考书目得来。

本课程实际的目的是给具体的设计制作调试提供一个参考，共同进行讨论。

所用方法并不是唯一的，一起讨论一起实践，以期赢得共同进步。

本次课程设计在设计和制作时以《电子技术基础》、《电路》、《模拟电子技术基础》、《常用电子元件手册》、《实用电子技术基础设计和调试》、《电工技术》等课程知识为基础。

为方便讨论参考，设计当中不乏简单通俗易懂，是一个很简单的电路。

参加设计的有本小组所有成员，分别是张俊君、陆艳猛、雷磊、龚祝文。

其中大部分是一起完成的。

由于我们水平有限，错误性和局限性在所难免，恳请老师同学们指导更正。

目录第一章设计任务、要求、目标设计目的 (3)设计任务及要求 (3)第二章电路设计原理分析总体原理框图 (4)各具体电路设计分析 (4)整体总电路分析 (10)第三章设计制作与调试材料清单 (11)3．2制作与调试 (12)第四章小结小结 (13)第五章心得体会5．1心得体会 (14)第六章参考书目、网站参考书目、网站 (15)第一章设计任务、要求、目标可调直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

稳压电源设计报告作者：学号：学院：一．设计要求（1）输出±3V~±10V可调（2）最大输出电流为500mA（3）使用LM317、LM377等元器件（4）标明选择原器件的参数二. 直流稳压电源设计思路图2.1稳压电源组成框图(1)电网供电电压为单相交流220V(有效值)/50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

其主要元器件是电源变压器。

(2)降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大。

该部分组成主要元器件是二极管。

(3)脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

主要采用电容滤波电路。

(4)滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载R L。

主要器件采用集成稳压器。

因此，直流稳压电源系统一般由四部分组成，它们分别是电源变压器、整流电路、滤波电路、稳压电路。

三. 主要元器件说明及典型电路LM317的输出电压可以从1.25V连续调节到37V。

其输出电压可以由下式算出：输出电压=1.25×（1+R2/R1）。

LM337的输出电压可以从-1.25V连续调节到-37V。

其输出电压可以由下式算出：输出电压=—1.25×（1+R2/R1）。

图3.1 LM317的外形及管脚和典型的电路图3.2 LM337的外形及管脚和典型的电路为了减小电位器上的纹波电压，可在其上并联了一个10u F的电容，由于电容容量较大，一旦输入端断开，电容将从稳压器输出端向稳压器放电，易使稳压器损坏，因此在稳压器的输入端和输出端之间跨接一个二极管，并且在输出短路时，电容将向稳压器调整端放电，并使调整管发射结反偏，为了保护稳压器，故加一个二极管。

四．主要硬件的选择1. 正负可调稳压器的选择LM317、LM337的电压输出范围是±1.25V ～±37V ，负载电流最大为1.5A,仅需两个外接电阻来设置输出电压，连续可调。

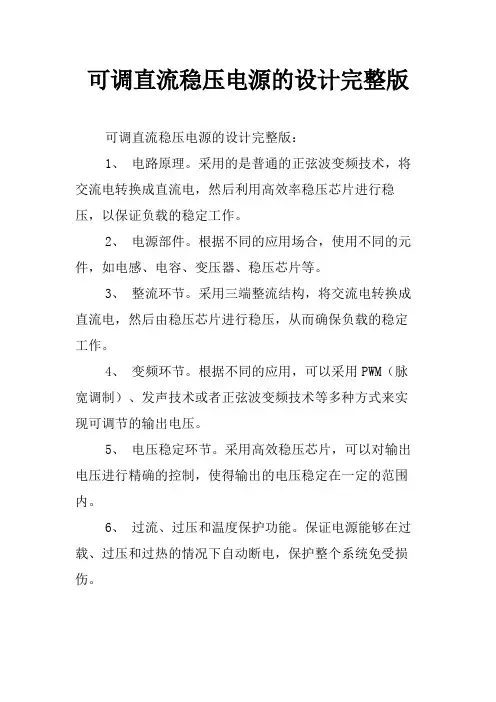

可调直流稳压电源的设计完整版
可调直流稳压电源的设计完整版：
1、电路原理。

采用的是普通的正弦波变频技术，将交流电转换成直流电，然后利用高效率稳压芯片进行稳压，以保证负载的稳定工作。

2、电源部件。

根据不同的应用场合，使用不同的元件，如电感、电容、变压器、稳压芯片等。

3、整流环节。

采用三端整流结构，将交流电转换成直流电，然后由稳压芯片进行稳压，从而确保负载的稳定工作。

4、变频环节。

根据不同的应用，可以采用PWM（脉宽调制）、发声技术或者正弦波变频技术等多种方式来实现可调节的输出电压。

5、电压稳定环节。

采用高效稳压芯片，可以对输出电压进行精确的控制，使得输出的电压稳定在一定的范围内。

6、过流、过压和温度保护功能。

保证电源能够在过载、过压和过热的情况下自动断电，保护整个系统免受损伤。

7、调节环节。

采用可调节电阻和精密电位计，实现手动或自动调节功能，使得输出电压能够随着外界环境变化进行适当调整。

8、外壳结构。

电源外壳采用优质的金属材料，具有良好的绝缘性能、焊接性能、耐热性能和耐腐蚀性能，能够有效的保护内部的电路元件，并且外形美观耐看。

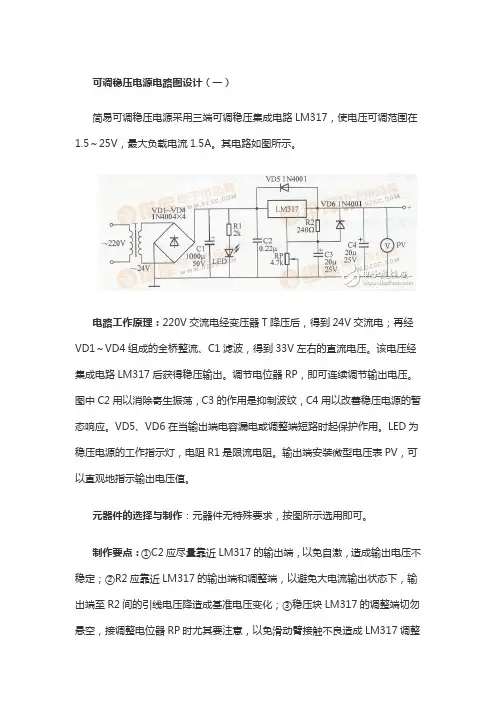

可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。

其电路如图所示。

电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。

该电压经集成电路LM317后获得稳压输出。

调节电位器RP，即可连续调节输出电压。

图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。

VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。

LED为稳压电源的工作指示灯，电阻R1是限流电阻。

输出端安装微型电压表PV，可以直观地指示输出电压值。

元器件的选择与制作：元器件无特殊要求，按图所示选用即可。

制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。

可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

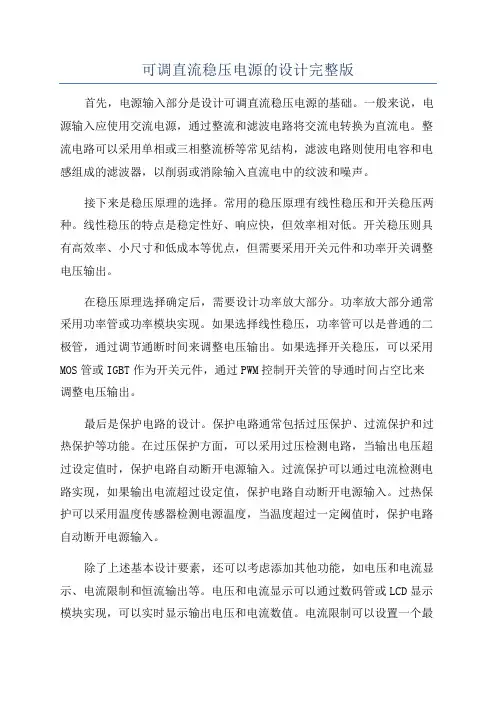

可调直流稳压电源的设计完整版首先，电源输入部分是设计可调直流稳压电源的基础。

一般来说，电源输入应使用交流电源，通过整流和滤波电路将交流电转换为直流电。

整流电路可以采用单相或三相整流桥等常见结构，滤波电路则使用电容和电感组成的滤波器，以削弱或消除输入直流电中的纹波和噪声。

接下来是稳压原理的选择。

常用的稳压原理有线性稳压和开关稳压两种。

线性稳压的特点是稳定性好、响应快，但效率相对低。

开关稳压则具有高效率、小尺寸和低成本等优点，但需要采用开关元件和功率开关调整电压输出。

在稳压原理选择确定后，需要设计功率放大部分。

功率放大部分通常采用功率管或功率模块实现。

如果选择线性稳压，功率管可以是普通的二极管，通过调节通断时间来调整电压输出。

如果选择开关稳压，可以采用MOS管或IGBT作为开关元件，通过PWM控制开关管的导通时间占空比来调整电压输出。

最后是保护电路的设计。

保护电路通常包括过压保护、过流保护和过热保护等功能。

在过压保护方面，可以采用过压检测电路，当输出电压超过设定值时，保护电路自动断开电源输入。

过流保护可以通过电流检测电路实现，如果输出电流超过设定值，保护电路自动断开电源输入。

过热保护可以采用温度传感器检测电源温度，当温度超过一定阈值时，保护电路自动断开电源输入。

除了上述基本设计要素，还可以考虑添加其他功能，如电压和电流显示、电流限制和恒流输出等。

电压和电流显示可以通过数码管或LCD显示模块实现，可以实时显示输出电压和电流数值。

电流限制可以设置一个最大输出电流值，当输出电流超过设定值时，电源自动调整输出电压来限制输出电流。

恒流输出可以保持输出电流不变，当负载变化时，电源会调整输出电压来保持输出电流恒定。

总之，设计一个完整的可调直流稳压电源需要考虑电源输入、稳压原理、功率放大和保护等多个方面。

通过合理选择电路结构和元器件，可以设计出性能稳定、功能强大的可调直流稳压电源，以满足不同电子设备的需求。

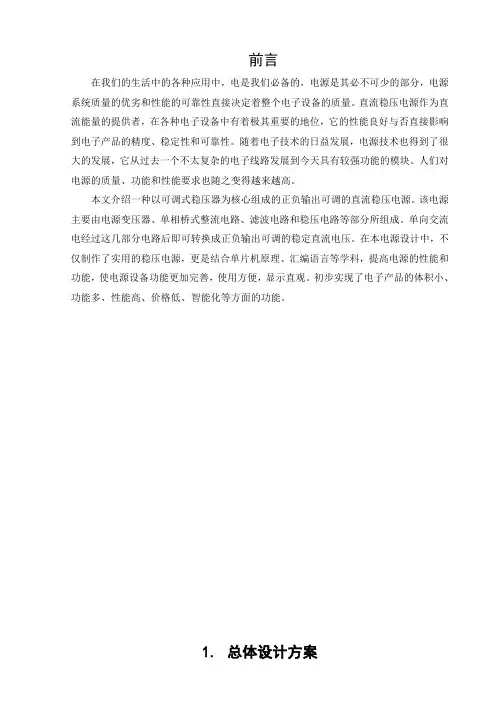

前言在我们的生活中的各种应用中，电是我们必备的，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。

直流稳压电源作为直流能量的提供者，在各种电子设备中有着极其重要的地位，它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。

随着电子技术的日益发展，电源技术也得到了很大的发展，它从过去一个不太复杂的电子线路发展到今天具有较强功能的模块。

人们对电源的质量、功能和性能要求也随之变得越来越高。

本文介绍一种以可调式稳压器为核心组成的正负输出可调的直流稳压电源。

该电源主要由电源变压器、单相桥式整流电路、滤波电路和稳压电路等部分所组成。

单向交流电经过这几部分电路后即可转换成正负输出可调的稳定直流电压。

在本电源设计中，不仅制作了实用的稳压电源，更是结合单片机原理、汇编语言等学科，提高电源的性能和功能，使电源设备功能更加完善，使用方便，显示直观。

初步实现了电子产品的体积小、功能多、性能高、价格低、智能化等方面的功能。

1.总体设计方案该方案是通过变压器变压，再经过整流电路、滤波电路进而将交流电变为直流电，在通过稳压器的稳压得到较稳定的电压，由于稳压器当输入电压固定时只能在它的电压差范围内调节输出电压，所以要在调出电压差的范围时自动调档，这是通过比较器将输出电压和基准电压进行比较，最后将稳压器的输出电压流经保护电路，最后输出。

如图1。

图1 设计原理图2. 单元模块功能2.1 直流稳压电源原理直流稳压电源是电子设备中最基本、最常用的仪器之一。

它作为能源，可保证电子设备的正常运行。

直流稳压电源由四个环节组成：变压器、整流电路、滤波器及稳压电路。

如图2所示。

图2 直流稳压电源原理图变压器：将交流电源电压变换为符合整流需要的电压。

整流电路：将交流电压变换为单向脉动电压。

其中的整流元件（晶体二极管）所以能整流，是因为它具有单向导电的特性。

滤波器：利用电抗性元件（电容、电感）的贮能作用，以平滑输出电压，减小整流电压的脉动程度，以适合负载的需要。

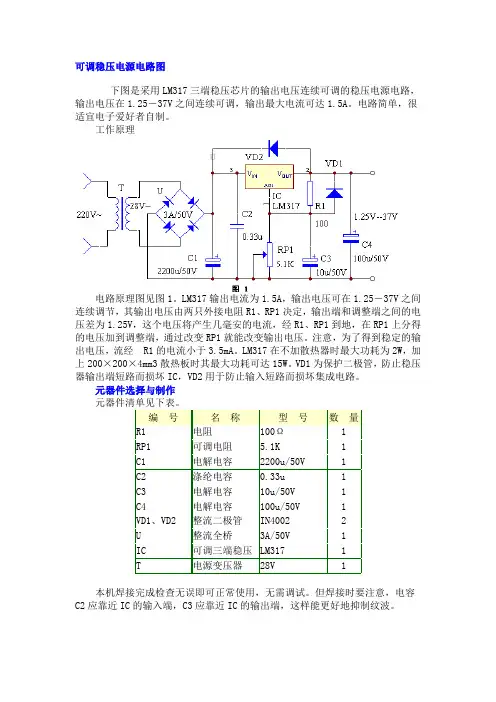

可调稳压电源电路图
下图是采用LM317三端稳压芯片的输出电压连续可调的稳压电源电路，输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。

电路简单，很适宜电子爱好者自制。

工作原理
电路原理图见图1。

LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。

注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。

LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。

VD1为保护二极管，防止稳压器输出端短路而损坏IC，VD2用于防止输入短路而损坏集成电路。

元器件选择与制作
本机焊接完成检查无误即可正常使用，无需调试。

但焊接时要注意，电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。

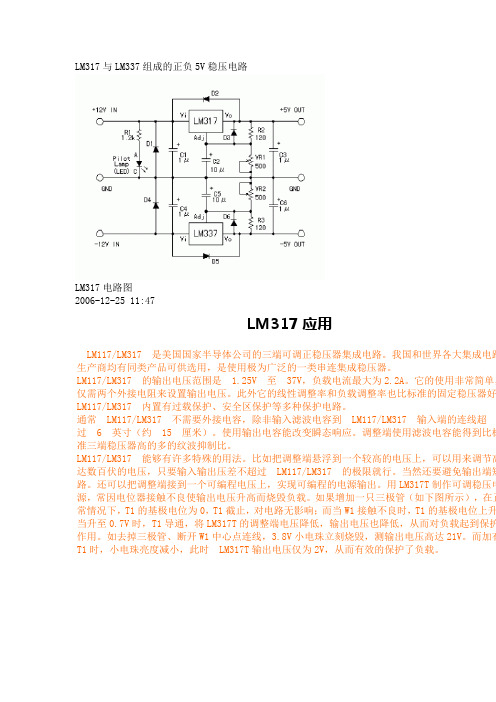

LM317与LM337组成的正负5V稳压电路LM317电路图2006-12-25 11:47LM317应用LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM117/LM317 的输出电压范围是 1.25V 至 37V，负载电流最大为2.2A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。

如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。

如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。

而加有T1时，小电珠亮度减小，此时 LM317T输出电压仅为2V，从而有效的保护了负载。

输入至少要比输出高2V，否则不能调压。

输入电要最高不能超过40V吧。

输出电流不超过1A。

输入12V的话，输出最高就是10V左右。

由于它内部还是线性稳压，因此功耗比较大。

「可调直流稳压电源的设计完整版」设计一个可调直流稳压电源需要考虑多个因素，包括输入电压、输出电压范围、输出电流、稳定性等。

以下是一个可调直流稳压电源的设计完整版，详细介绍了各个环节的设计要点。

1.输入电路设计：输入电路主要包括电源输入和滤波电路。

电源输入可以选择交流输入，需要使用桥式整流电路将交流电转化为直流电。

滤波电路使用电容和电感来滤除交流干扰和高频噪声。

2.整流设计：使用桥式整流电路将交流电转化为直流电。

桥式整流电路由四个二极管组成，能够将交流电的正负半周均转化为正向电流，实现整流目的。

3.平滑滤波设计：整流后的直流电需要通过平滑滤波电路进一步滤波，以减小电压波动。

平滑滤波电路通常由电容和电阻组成，电容能够存储电荷并平滑电压，电阻用于限制电感器电流。

4.电压调节器设计：为了实现可调的输出电压，可以采用稳压器来调节电压。

常见的稳压器有线性稳压器和开关稳压器。

线性稳压器简单可靠，但效率较低。

开关稳压器效率较高，但设计较为复杂。

根据需求选择适合的稳压器。

5.输出电路设计：输出电路主要包括电流保护电路和滤波电路。

电流保护电路可以保护电源以及被供电设备免受过电流损坏。

滤波电路用于滤除输出电压中的杂散噪声。

6.稳定性设计：为了保证电压的稳定性，可以使用反馈控制电路来调整稳压器的输出电压。

反馈控制电路根据输出电压与设定电压之间的差异来调整稳压器的输出，使其达到设定值。

7.保护电路设计：为了保护电源和被供电设备，可以在电源中加入过载保护、过热保护、短路保护等保护电路。

这些保护电路能够在异常情况下自动切断电源，以避免损坏设备和电源本身。

8.辅助功能设计：可以根据需求添加辅助功能，如过压保护、欠压保护、温度显示等。

这些辅助功能能够提升电源的灵活性和安全性。

以上是一个可调直流稳压电源的设计完整版，主要包括输入电路设计、整流设计、平滑滤波设计、电压调节器设计、输出电路设计、稳定性设计、保护电路设计和辅助功能设计。

第三章电路设计原理2.1 总体原理框图根据设计指标要求，该稳压电源变压器、整流电路、滤波电路、稳压电路和指示电路等组成。

原理方框如下图2.1.1所示。

图2.1.1直流稳压电源的结构方框图2.2 电路详细设计及参数计算2.2.1直流稳压电源的基本原理直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如图2.2.1所示。

图2.2.1 直流稳压电源基本框架图电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

2.2.2整流电路将交流电压Ui变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

图2.2.2全波整流滤波图2.2.3桥式整流滤波无源滤波电路和有源滤波电路,如图2.2.4所示：图2.2.4无源滤波电路和有源滤波电路各滤波电容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL 为整流滤波电路的等效负载电阻。

图2.2.5等效电路图在稳压电源中一般用四个二极管组成桥式整流电路，整流电路的作用是将交流电压u 2变换成脉动的直流电压u 3。

滤波电路一般由电容组成，其作用是把脉动直流电压u 3中的大部分纹波加以滤除，以得到较平滑的直流电压U I 。

U I 与交流电压u 2的有效值U 2的关系为：Ui=(1.1~1.2)*Ui (2-2-1)2.2.3稳压电路三端可调稳压器:三端可调稳压器因具有稳定度高、适应性强、使用方便的优点，得到广泛应用。

最大输出电流1.5A 以下三端可调稳压器，正电压输出的国产型号为CW117、CW217、CW317,他们的输出电压均为1.2~37V,最大输出电流IoM 用后缀加以区别，标L 为0.1A ，M 为0.5A,不标字母为1.5A 。

CW117为军品，它的结温为-55~+150°， CW227为工业品； 它的节结、温为-25~+150°它们的电压调整率Su ≤0.05%/V ，电流调整率Si ≤1%。

湖南工学院模拟电子技术课程设计说明说直流稳压源系、部：电气自动化与信息科学系学生姓名：胡玉明指导老师：专业：电气自动化班级：1001完成时间：2011-12-20一、摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在3-9V可调。

关键词：直流；稳压；变压ABSTRACTDC power supply is generally composed of a transformer, a rectifying filter circuit and a voltage stabilizing circuit. Transformer to power AC voltage into a needed for low voltage AC. A rectifier converts the alternating current to direct current. Through the filter, regulator then unstable DC voltage into a stable DC voltage output. This design mainly adopts DC constitute the integrated voltage stabilizing circuit, through the transformer, rectifier, filter, regulator of 220V alternating current, change into the stable direct current, and realizes the voltage can be 3-9V adjustable.Key words: DC voltage; voltage目录一实验的目的 (4)二设计任务与要求 (4)1.1 设计一集成稳压电路要求 (4)1.2 通过设计集成直流稳压电源，要求掌握 (4)三实验原理及设计方案 (5)3.1直流稳压电源的基本原理 (5)3.2 设计方案 (6)四单元电路设计与参数计算 (7)4.1集成三端稳压器 (7)4.2选择电源变压器 (7)4.3选择整流电路中的二极管 (8)4.4滤波电路中滤波电容的选择 (8)五总原理图及元器件清单 (9)5.1总原理图（简要说明工作原理） (9)5.2 PCB图 (9)5.3元件清单 (10)六安装与调试（加仿真） (10)6.1安装与调试（加仿真） (10)七性能测试与分析 (12)7.1.输出电压与最大输出电流的测试 (12)7.2波纹电压的测试 (13)7.3稳压系数的测量 (14)八结论与心得 (15)参考文献…………………………………………………….致谢…………………………………………………………….一、设计目的1.1学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

可调的直流稳压电源电路设计课题名称直流稳压电源所在院系班级学号姓名指导老师时间目录一、摘要 (3)二、设计要求 (3)三、元件及其介绍 (4)四、设计原理及参数计算 (4)(1)电源变压器 (4)(2)整流电路 (5)(3)滤波电路 (5)五、直流稳压电源的工作原理 (6)六、可调式三端稳压器的引脚图及其典型应用电路6(1)设计电路图 (6)(2)仿真 (7)七、设计结论心得体会 (8)八、附表附录 (9)摘 要电源是电子设备中的一个重要组成部分, 其性能的优劣直接影响着设备的工作质量, 随着技术的不断革新, 电源技术发生了巨大变化。

随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距；以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先；因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距。

本次设计的题目为串联型连续可调直流稳压负电源：先是家用电源经过变压器得到一个大约（15~30V ）的电压U1，然后U1经过一个桥堆进行整流，再采用可调阻值的滑动变阻器进行分压，在桥堆的输出端加一电容C 进行滤波，滤波后再通过LM317（具体参数参照手册）输出一个负电压，在LM317的输出端加一个电阻R1，调整端加一个电位器RW ，这样输出的电压就可以在某一范围内可调。

因为电源的设计中要求输出电流可以扩展，在LM317的输出端加一个晶体管。

这样输出的电压就可以在0~9.9V 范围内可调。

经过一系列的分析、准备、设计、调试…除了在布局和无焊接方面之外，设计的电路基本符合设计要求。

关键词: 开关电源; 稳压电源;可调 直流稳压电源设计要求输入（AC ）：U=220V ，f=50HZ ；输出直流电压0~9.9v输出电流Imax=100mA;(有电流扩展功能)负载电流mA I 800具有过流保护功能。

系统框图元件及其介绍[1] 变压器：型号TS POWER 10 TO 1变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
