钢结构中焊缝要求

钢结构焊接及验收规范随着现代建筑技术的不断发展，钢结构建筑因其高强度、轻量化、施工简便等优点被越来越广泛地应用于各种建筑领域。

但是，在钢结构的制作、安装和验收过程中，焊接技术是一个非常关键的环节。

本文将介绍钢结构焊接的规范要求以及验收标准。

一、焊接规范要求1.制造钢结构的焊接制造必须符合相关的标准规定，焊接工艺必须按照制造设计图纸和技术规范进行施工。

对于重要结构和关键部位，必须提前进行模拟试验和焊接试验，确保焊接质量稳定可靠。

2.焊接焊接必须采用符合标准规定的焊接工艺，焊工必须持有相应的焊工证书。

在焊接前必须对焊接材料进行检查，合格后方可进行焊接。

焊缝必须无裂纹、夹渣等焊接缺陷，并且焊头、熔合池和基材的相互贯穿、密实程度、坡口的形状和尺寸必须符合设计要求。

3.质量控制焊接完成后，必须进行质量控制。

需要对焊接部位进行外观检查、几何尺寸检查，以及各种无损检测。

确保焊接质量稳定可靠。

二、验收规范1.验收前准备在进行钢结构焊接的验收前，必须完成各种质量控制和整体检查。

如焊接试验、外观检验、几何尺寸检测等。

2.验收方法验收方法包括外观缺陷检测、几何尺寸检测、无损检测等。

其中，外观缺陷检测分为目视检测和表面缺陷检测。

几何尺寸检测通常采用比较测量和几何测量两种方法。

无损检测分为超声波检测、射线检测、渗透检测和磁粉检测等多种方法。

3.无损检测要求在钢结构焊接的无损检测中，应根据确定的检测机制以及设备和工艺的特点来选择无损检测方法。

在进行无损检测前，必须确定检测机制并建立检测规程，对检测设备和人员进行资格认证，确保数据的准确性。

在进行无损检测时，应特别注意以下几点：(1) 资质认证：检测人员必须具备良好的专业知识和实践经验，并且持有相应的无损检测资质证书。

(2) 检测工艺：在检测之前，必须制定详细的检测方案和工艺参数，以确保检测精度和质量。

(3) 设备选择：针对被检测物料所具有的特征和检测要求，选择合适的无损检测设备，并且设备必须得到定期维护和检修。

钢结构焊接技术要求1跟翼缘板和腹板的对接焊缝，应于翼缘和腹板成一体之前完成。

2所有焊缝必须满焊，并且完成正确的焊缝条数，焊缝内不得有熔渣和其它夹杂物，每次施焊后，应仔细、迅速地清楚暴露焊接部上所有附着的熔渣。

3焊接程序应使变形最小，并且局部变形可在完成结构中忽略不计。

4对于焊接，与每根电焊条的最大熔化长度对应的最小焊缝横截面积，以及预热处理，均应按所有现行相关法规和规范规定的要求执行。

5首条焊缝的背面适当刨边并将焊着金属清除后，方可焊接背焊缝。

6焊缝末端应完全达到入口厚度，对所有主要焊缝都应采用引弧板，使主体钢板的两侧都得以适当保护。

引弧板不得烧掉，割去引弧板后遗留的附加金属应用机械加工或其它标准方法除去，并应使焊接部位的末端和表面光滑平整。

引弧板应可识别并留待检查。

7现场焊接的天气环境须满足以下要求：温度≤40℃，湿度≤90％，风力小于4级，并做好防雨措施。

8所选用的焊接材料应与母材匹配，应符合设计单位和施工规范的规定。

9焊接前应熟悉每一个部位设计所采用的焊缝种类，了解相对应的参数要求，保证焊接时准确无误。

10焊接过程中应尽量采用高位焊接，保证焊缝长度和焊脚高度符合设计要求。

做到边焊接边检查，在保证焊接连续的条件下对不符合要求的地方及时补焊。

11构件焊接安装完毕后应用火焰切割去除引弧板和安装耳板，并修磨平整。

不得用锤击落引弧板和安装耳板。

12焊接施工应严格符合《钢结构工程施工质量验收规范》GB50205-2001、《钢结构焊接规范》（GB50661-2011）的规定，当焊接的数量达到规范所规定的检验批的要求应及时报验，用目测、探伤等方法检查焊接质量。

13对于设计要求的热轧（或热成型）方管，不得采用四块钢板拼凑焊接成方管。

当设计需要时，可采用焊接或卷板，挤压成型。

当采用卷板生产或用圆管挤压形成时，方管转角半径R=2.5t。

焊接应采用中、高频焊，并尽量采用热处理等有效手段消除焊接应力。

钢构件加工制作前应将方管样品、加工工艺、质量标准提交给设计单位和监理部门，经同意后方可进行生产。

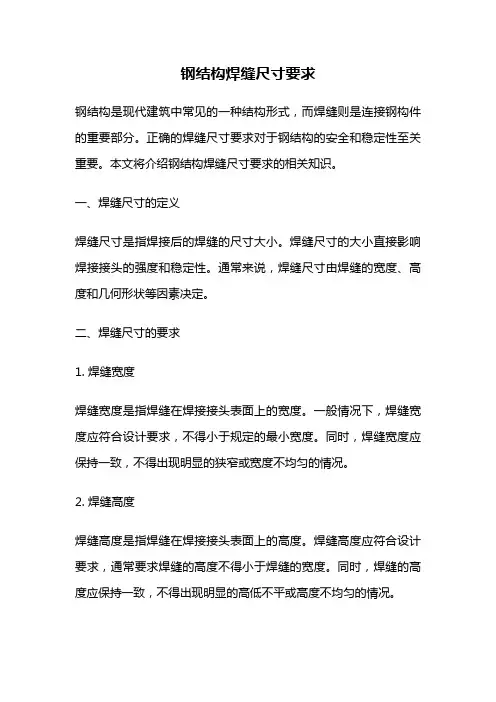

钢结构焊缝尺寸要求钢结构是现代建筑中常见的一种结构形式，而焊缝则是连接钢构件的重要部分。

正确的焊缝尺寸要求对于钢结构的安全和稳定性至关重要。

本文将介绍钢结构焊缝尺寸要求的相关知识。

一、焊缝尺寸的定义焊缝尺寸是指焊接后的焊缝的尺寸大小。

焊缝尺寸的大小直接影响焊接接头的强度和稳定性。

通常来说，焊缝尺寸由焊缝的宽度、高度和几何形状等因素决定。

二、焊缝尺寸的要求1. 焊缝宽度焊缝宽度是指焊缝在焊接接头表面上的宽度。

一般情况下，焊缝宽度应符合设计要求，不得小于规定的最小宽度。

同时，焊缝宽度应保持一致，不得出现明显的狭窄或宽度不均匀的情况。

2. 焊缝高度焊缝高度是指焊缝在焊接接头表面上的高度。

焊缝高度应符合设计要求，通常要求焊缝的高度不得小于焊缝的宽度。

同时，焊缝的高度应保持一致，不得出现明显的高低不平或高度不均匀的情况。

3. 焊缝几何形状焊缝的几何形状对于焊接接头的强度和稳定性有重要影响。

常见的焊缝形状包括直角焊缝、V型焊缝、U型焊缝等。

不同的焊缝形状适用于不同的焊接接头，根据设计要求选择合适的焊缝形状非常重要。

4. 焊缝坡口形状焊缝坡口形状是指焊接接头两侧的金属材料在焊接前加工成的形状。

常见的焊缝坡口形状包括V型坡口、U型坡口、X型坡口等。

不同的焊接接头需要采用不同的焊缝坡口形状，以保证焊接接头的强度和稳定性。

5. 焊缝尺寸公差焊缝尺寸的公差是指焊缝尺寸允许的偏差范围。

焊缝尺寸公差应符合设计要求，通常要求焊缝尺寸的公差不得超过规定的范围。

同时，焊缝尺寸的公差应保持一致，不得出现明显的偏差或公差不均匀的情况。

三、焊缝尺寸的检验方法为了保证焊接接头的质量，焊缝尺寸应进行检验。

常见的焊缝尺寸检验方法包括目视检验、测量检验和无损检验等。

目视检验是最常用的检验方法，通过肉眼观察焊缝的尺寸和形状来判断是否符合要求。

测量检验则使用测量工具来准确测量焊缝的尺寸。

无损检验则通过无损检测设备对焊缝进行检测，以确定焊缝的质量和尺寸是否符合要求。

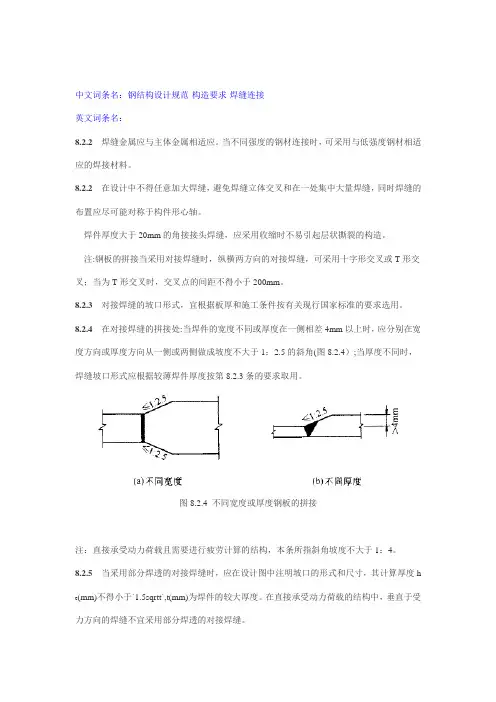

中文词条名：钢结构设计规范·构造要求·焊缝连接英文词条名：8.2.2焊缝金属应与主体金属相适应。

当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接材料。

8.2.2在设计中不得任意加大焊缝，避免焊缝立体交叉和在一处集中大量焊缝，同时焊缝的布置应尽可能对称于构件形心轴。

焊件厚度大于20mm的角接接头焊缝，应采用收缩时不易引起层状撕裂的构造。

注:钢板的拼接当采用对接焊缝时，纵横两方向的对接焊缝，可采用十字形交叉或T形交叉；当为T形交叉时，交叉点的间距不得小于200mm。

8.2.3对接焊缝的坡口形式，宜根据板厚和施工条件按有关现行国家标准的要求选用。

8.2.4在对接焊缝的拼接处:当焊件的宽度不同或厚度在一侧相差4mm以上时，应分别在宽度方向或厚度方向从一侧或两侧做成坡度不大于1：2.5的斜角(图8.2.4）;当厚度不同时，焊缝坡口形式应根据较薄焊件厚度按第8.2.3条的要求取用。

图8.2.4 不同宽度或厚度钢板的拼接注：直接承受动力荷载且需要进行疲劳计算的结构，本条所指斜角坡度不大于1：4。

8.2.5当采用部分焊透的对接焊缝时，应在设计图中注明坡口的形式和尺寸，其计算厚度h(mm)不得小于`1.5sqrtt`,t(mm)为焊件的较大厚度。

在直接承受动力荷载的结构中，垂直于受e力方向的焊缝不宜采用部分焊透的对接焊缝。

8.2.6角焊缝两焊脚边的夹角a一般为90。

“(直角角焊缝)。

夹角a＞135。

或a＜60。

的斜角角焊缝，不宜用作受力焊缝(钢管结构除外)。

8.2.7角焊缝的尺寸应符合下列要求:1角焊缝的焊脚尺寸h1(mm)不得小于1.5`sqrtt`,t(mm)为较厚焊件厚度(当采用低氢型碱性焊条施焊时，t可采用较薄焊件的厚度)。

但对埋弧自动焊，最小焊脚尺寸可减小1mm；对T 形连接的单面角焊缝，应增加1mm。

当焊件厚度等于或小于4mm时，则最小焊脚尺寸应与焊件厚度相同。

2角焊缝的焊脚尺寸不宜大于较薄焊件厚度的1.2倍(钢管结构除外)，但板件(厚度为t)边缘的角焊缝最大焊脚尺寸，尚应符合下列要求:1)当t≤6mm时，h f≤t；2)当t＞6mm时，h f≤t-(l~2 )mm。

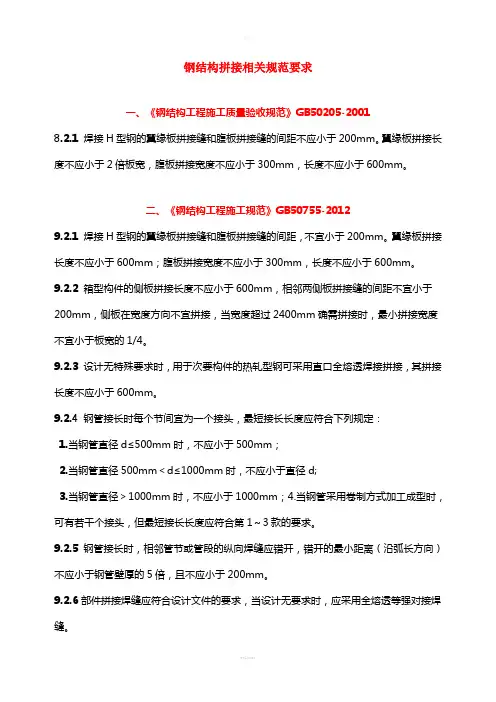

钢结构拼接相关规范要求一、《钢结构工程施工质量验收规范》GB50205-20018.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。

翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm，长度不应小于600mm。

二、《钢结构工程施工规范》GB50755-20129.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。

翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。

9.2.2箱型构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于200mm，侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。

9.2.3设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。

9.2.4钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：1.当钢管直径d≤500mm时，不应小于500mm；2.当钢管直径500mm＜d≤1000mm时，不应小于直径d;3.当钢管直径＞1000mm时，不应小于1000mm；4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第1～3款的要求。

9.2.5钢管接长时，相邻管节或管段的纵向焊缝应错开，错开的最小距离（沿弧长方向）不应小于钢管壁厚的5倍，且不应小于200mm。

9.2.6部件拼接焊缝应符合设计文件的要求，当设计无要求时，应采用全熔透等强对接焊缝。

三、《钢结构焊接规范》GB50661-20115.1.5焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：1.在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级。

钢结构拼接相关规范要求一、《钢结构工程施工质量验收规范》GB50205-20018.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。

翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm，长度不应小于600mm。

二、《钢结构工程施工规范》GB50755-20129.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。

翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。

9.2.2箱型构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于200mm，侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。

9.2.3设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。

9.2.4钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：1.当钢管直径d≤500mm时，不应小于500mm；2.当钢管直径500mm＜d≤1000mm时，不应小于直径d;3.当钢管直径＞1000mm时，不应小于1000mm；4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第1～3款的要求。

9.2.5钢管接长时，相邻管节或管段的纵向焊缝应错开，错开的最小距离（沿弧长方向）不应小于钢管壁厚的5倍，且不应小于200mm。

9.2.6部件拼接焊缝应符合设计文件的要求，当设计无要求时，应采用全熔透等强对接焊缝。

三、《钢结构焊接规范》GB50661-20115.1.5焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：1.在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级。

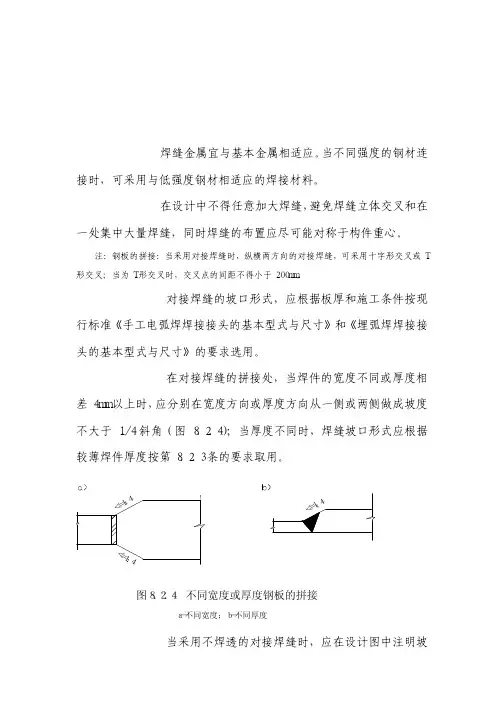

第二节　焊缝连接　第８．２．１条　焊缝金属宜与基本金属相适应。

当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接材料。

　第８．２．２条　在设计中不得任意加大焊缝，避免焊缝立体交叉和在一处集中大量焊缝，同时焊缝的布置应尽可能对称于构件重心。

　注：钢板的拼接：当采用对接焊缝时，纵横两方向的对接焊缝，可采用十字形交叉或Ｔ形交叉；当为Ｔ形交叉时，交叉点的间距不得小于２００ｍｍ。

　第８．２．３条　对接焊缝的坡口形式，应根据板厚和施工条件按现行标准《手工电弧焊焊接接头的基本型式与尺寸》和《埋弧焊焊接接头的基本型式与尺寸》的要求选用。

　第８．２．４条　在对接焊缝的拼接处，当焊件的宽度不同或厚度相差４ｍｍ以上时，应分别在宽度方向或厚度方向从一侧或两侧做成坡度不大于１／４斜角（图８．２．４）；当厚度不同时，焊缝坡口形式应根据较薄焊件厚度按第８．２．３条的要求取用。

　第８．２．５条　当采用不焊透的对接焊缝时，应在设计图中注明坡口的形式和尺寸，其有效厚度h（ｍｍ）不得小于１．５t，ｔ为坡口所在e焊件的较大厚度（ｍｍ）。

　 在承受动力荷载的结构中，垂直于受力方向的焊缝不宜采用不焊透的对接焊缝。

　第８．２．６条　角焊缝两焊脚边的夹角α一般为090（直角角焊缝）。

夹角α＞060的斜角角焊缝，不宜用作受力焊缝（钢管结构120或α＜0除外）。

　第８．２．７条　角焊缝的尺寸应符合下列要求：　一、　角焊缝的焊脚尺寸h（ｍｍ）不得小于１．５t，ｔ为较厚焊件　f厚度（ｍｍ）。

但对自动焊，最小焊脚尺寸可减少１ｍｍ；对Ｔ形连接的单面角焊缝，应增加１ｍｍ。

当焊件厚度等于或小于４ｍｍ时，则最小焊脚尺寸应与焊件厚度相同。

　二、　角焊缝的焊脚尺寸不宜大于较薄焊件厚度的１．２倍（钢管　结构除外），但板件（厚度为ｔ）边缘的角焊缝最大焊脚尺寸，尚应符合下列要求：　１．当ｔ≤６ｍｍ时，h≤ｔ；　f２．当ｔ＞６ｍｍ时，h≤ｔ－（１～２）ｍｍ。

　f圆孔或槽孔内的角焊缝焊脚尺寸尚不宜大于圆孔直径或槽孔短径的１／３。

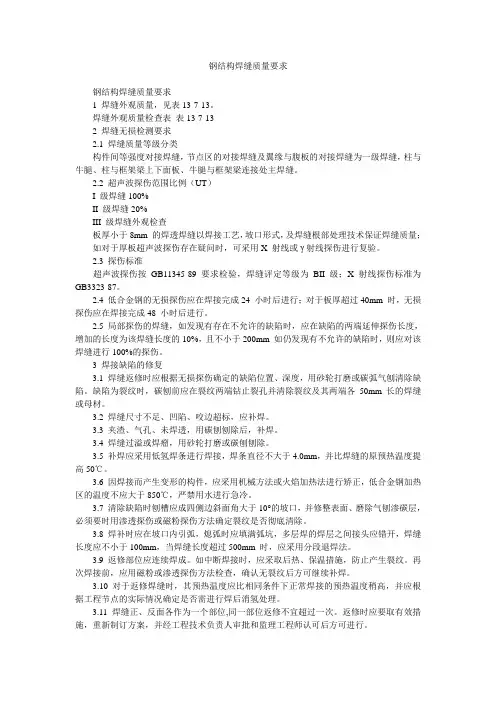

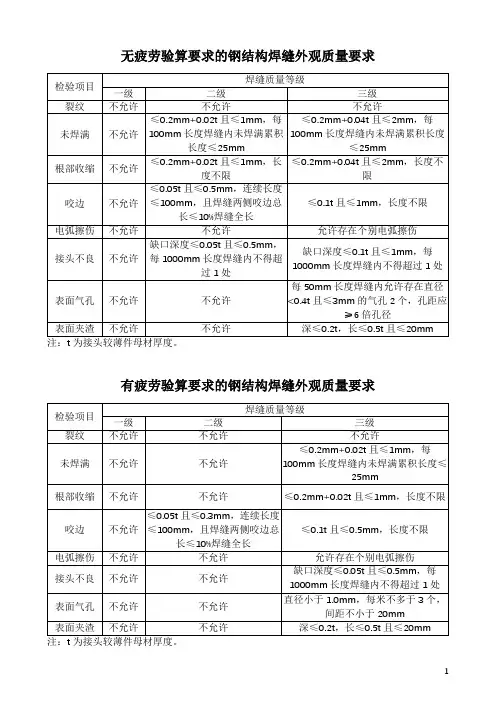

钢结构焊缝质量要求钢结构焊缝质量要求1 焊缝外观质量，见表13-7-13。

焊缝外观质量检查表表13-7-132 焊缝无损检测要求2.1 焊缝质量等级分类构件间等强度对接焊缝，节点区的对接焊缝及翼缘与腹板的对接焊缝为一级焊缝，柱与牛腿、柱与框架梁上下面板、牛腿与框架梁连接处主焊缝。

2.2 超声波探伤范围比例（UT）I 级焊缝100%II 级焊缝20%III 级焊缝外观检查板厚小于8mm 的焊透焊缝以焊接工艺，坡口形式，及焊缝根部处理技术保证焊缝质量；如对于厚板超声波探伤存在疑问时，可采用X 射线或γ射线探伤进行复验。

2.3 探伤标准超声波探伤按GB11345-89 要求检验，焊缝评定等级为BII 级；X 射线探伤标准为GB3323-87。

2.4 低合金钢的无损探伤应在焊接完成24 小时后进行；对于板厚超过40mm 时，无损探伤应在焊接完成48 小时后进行。

2.5 局部探伤的焊缝，如发现有存在不允许的缺陷时，应在缺陷的两端延伸探伤长度，增加的长度为该焊缝长度的10%，且不小于200mm 如仍发现有不允许的缺陷时，则应对该焊缝进行100%的探伤。

3 焊接缺陷的修复3.1 焊缝返修时应根据无损探伤确定的缺陷位置、深度，用砂轮打磨或碳弧气刨清除缺陷。

缺陷为裂纹时，碳刨前应在裂纹两端钻止裂孔并清除裂纹及其两端各50mm 长的焊缝或母材。

3.2 焊缝尺寸不足、凹陷、咬边超标，应补焊。

3.3 夹渣、气孔、未焊透，用碳刨刨除后，补焊。

3.4 焊缝过溢或焊瘤，用砂轮打磨或碳刨刨除。

3.5 补焊应采用低氢焊条进行焊接，焊条直径不大于4.0mm，并比焊缝的原预热温度提高50℃。

3.6 因焊接而产生变形的构件，应采用机械方法或火焰加热法进行矫正，低合金钢加热区的温度不应大于850℃，严禁用水进行急冷。

3.7 清除缺陷时刨槽应成四侧边斜面角大于10°的坡口，并修整表面、磨除气刨渗碳层，必须要时用渗透探伤或磁粉探伤方法确定裂纹是否彻底清除。
