10kV柱上式变压器台标准化设计说明书1 技术原则概述1.1 设计对象设计对象为辽宁省电力公司系统内10kV柱上式变压器台。
1.2 运行管理方式运行管理方式按远抄方式进行设计。
1.3 设计范围设计范围是从高压引下线接头至低压出线接头之间的柱上式变压器台及其相关部分。
1.4 设计深度除电杆基础和地下接地体外，本设计达到施工图设计深度。
1.5 台址基本条件海拔高度≤1000m；环境温度-30~+40℃；最热月平均最高温度：35℃；污秽等级：国标C级污秽区设计；日照强度：0.1W/cm2；最大风速：30m/s；地震烈度：按7度设计，地震动峰值加速度为0.1g，地震特征周期为0.35s；洪涝水位：杆址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施；地基承载力特征值：取f ak=150kPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。
2 技术条件2.1 分类原则本标准化设计综合考虑了简单和操作检修方便以及节省投资等因素，共选定了三个容量档次和两种不同布置方式的柱上式变压器台形式，方案编号为BT-1、BT-2和BT-3。
2.2 技术条件3 电气一次部分3.1 电气主接线3.1.1 10kV采用线路变压器组方式，0.4kV采用单母线接线方式。
3.1.2 10kV架空进线1回，低压架空出线1～２回（如受环境限制，可用四芯电缆出线）。
3.2 主要设备选择3.2.1变压器选择1变压器选用S11-M型油浸配电变压器（也可根据条件允许选用其它S11型以上性能产品）。
2容量：500kVA及以下。
在设计时应按“小容量、短半径、密布点”的原则选择具体容量。
3变比：10.5±2×2.5%/0.4kV 。
4连接组别：Dyn11。
5阻抗电压： Uk =4%。
3.2.2 变压器高低压侧配置。
1 10kV隔离开关。
2 10kV侧配置跌落式熔断器，设备短路电流水平按12.5/16kA考虑。
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP 柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV 高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。

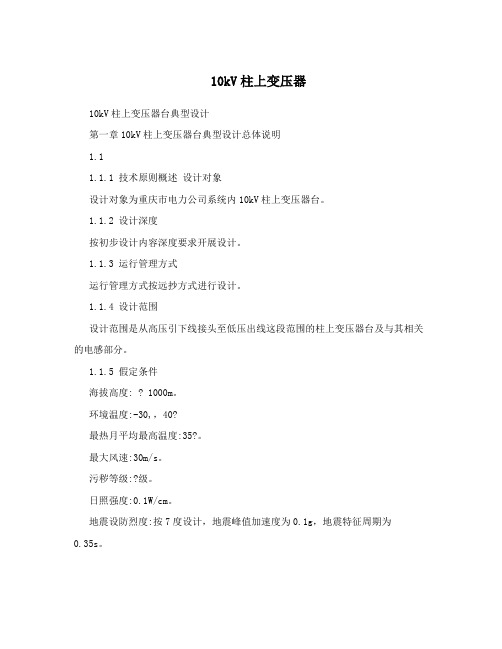

10kV柱上变压器10kV柱上变压器台典型设计第一章10kV柱上变压器台典型设计总体说明1.11.1.1 技术原则概述设计对象设计对象为重庆市电力公司系统内10kV柱上变压器台。
1.1.2 设计深度按初步设计内容深度要求开展设计。
1.1.3 运行管理方式运行管理方式按远抄方式进行设计。
1.1.4 设计范围设计范围是从高压引下线接头至低压出线这段范围的柱上变压器台及与其相关的电感部分。
1.1.5 假定条件海拔高度: ? 1000m。
环境温度:-30,，40?最热月平均最高温度:35?。
最大风速:30m/s。
污秽等级:?级。
日照强度:0.1W/cm。
地震设防烈度:按7度设计，地震峰值加速度为0.1g，地震特征周期为0.35s。
洪涝水位:站址标高高于50年一遇洪水位和历史最高内涝水位，未考虑防洪措施。
2地基承载力特征值:取fak=150kPa，无地下水影响。
腐蚀:地基土及地下水对钢材、混凝土无腐蚀作用。
1.22.1.1 技术条件和设计分工分类原则10kV配电变压器台的设计应综合考虑简单以及操作检修方便、节省投资等要求，共设计三种不同容量和布置方式的柱上变压器台形式，方案编号为ZA-1、ZA-2、ZA-3。
2.1.2 技术条件1.32.1.1 电气一次部分电气主接线采用架空进线1回，低压出线1,4回，出线回路数可按需要配置。
2.1.2 主要设备选择(1) 变压器选择1)2)3) 柱上变压器台容量选择一般不超过400kVA。
应有合理级差，容量规格不宜太多。
选用节能型无载调压变压器。
变压器的变比在城区或供电半径较小地区/0.4kV;郊区或供电半径较大、布置在线路末端采用10.5?2X2.5采用10.5?2X2.5,,/0.4kV。
4) 宜采用油浸式、全封闭、低损耗变压器;接线组别Dyn11。
(2) 无功补偿及计量装置。
200kVA及以上变压器按变压器容量的10,,40,考虑无功补偿，按无功需量自动投切，配综合测控装置;100,200kVA的变压器按实际情况考虑无功补偿;80kVA及以下变压器不进行无功补偿，可配计量装置。
10kV柱上变压器台制作规范1 范围为提高10kV 柱上变压器台及进出线工程建设质量和施工工艺水平，进一步深化“五化”（设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化）建设，特制定本规范。
本规范适用于10kV柱上变压器台及进出线新建、改造工程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网10kV 配电工程分册（2006版）》国家电网公司输变电工程通用设计《农网10kV 及以下工程补充方案分册（2010版）》国家电网公司输变电工程典型设计《农网10kV 和380/220配电线路分册（2006版）》国家电网公司电力线路安全工作规程（电力线路部分）3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀，高低压套管完好无损，油位正常，外壳干净，无渗漏油现象。
3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形，防水、防潮、防尘、通风措施可靠，箱门开闭灵活，门锁可靠，关闭严密，箱内各元件型号、规格符合设计要求，各元件组装牢固，连接紧密，接触可靠。
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV柱上变压器典型设计—电力工程技术精编！1. 设计说明台址基本条件海拔高度≤1000m；环境温度-30~+40℃；最热月平均最高温度：35℃；污秽等级：国标C级污秽区设计；日照强度：0.1W/cm2；最大风速：30m/s；地震烈度：按7度设计，地震动峰值加速度为0.1g，地震特征周期为0.35s；洪涝水位：杆址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施；地基承载力特征值：取f ak=150kPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。
1.1 电气主接线10kV采用架空绝缘线引下线进线；低压出线，城区采用架空绝缘线经刀闸引出、农村采用低压电缆经配电箱引出。
柱上变压器均设无功补偿。
1.2 主要电气设备选择主要设备选择变压器选择1变压器选用S11-M型油浸配电变压器（也可根据条件允许选用其它S11型以上性能产品）。
2容量：500kVA及以下。
在设计时应按“小容量、短半径、密布点”的原则选择具体容量。
3变比：10.5±2×2.5%/0.4kV。
4连接组别：Dyn11。
5阻抗电压： Uk =4%。
变压器高低压侧配置。
1 10kV隔离开关。
2 10kV侧配置跌落式熔断器，设备短路电流水平按12.5/16kA考虑。
3 10kV氧化锌避雷器。
4 具有短路和过流保护（乡村地区带低压漏电保护功能）、防雷、计量、无功补偿一体的低压综合配电箱。
如配置漏电保护断路器的，其三级漏保参数选择应相互配合，满足安全运行要求。
低压综合配电箱内配置1 0.4kV侧城镇地区选用空气断路器，乡村地区选用带漏电保护的断路器配刀式开关。
2 低压氧化锌避雷器。
3 低压无功补偿装置1）容量100kVA及以下配电变压器配置8kVAR无功补偿装置（手动投切）；2）容量100kVA以上配电变压器配置手动投切和自动跟踪投切相结合的无功补偿装置。
①125kVA～200kVA配10kVAR（手动投切）和20kVAR（自动跟踪），②250kVA～400kVA配30kVAR（手动投切）和60kVAR（自动跟踪），③315kVA～500kVA配40kVAR（手动投切）和80kVAR（自动跟踪）。
柱上变压器施工方案完整（完整版资料，可直接使用可编辑，推荐下载）河北省电力公司10KV 变压器台架施工工艺说明一、前言1、本说明以半分式12-12 米变压器台架为例,对建设要求及工艺进行说明，对其他安装形式的台架,除根开距离、JP 柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC 管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整.2、按照农网工程建设标准化的要求,为村内供电的10KV 高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布，缩短低压供电半径,低压供电半径应小于500 米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1、根据10KV 变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2、对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）、对连接引线进行分类截取，10KV 主干线路至熔断器上接线端引线共 3 根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm ,避雷器间相互连接接地引线共2根每根为50cm,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘字全部采用P—20T 型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险,节省施工时间，提高工作效率。
三、变台电杆组立1 、挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2。
2 米。
2 、底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩,并用细线连接，在细线上标注距离为2。
10kV柱上变压器（吊装）标准化建设关键工艺解析一、柱上变压器安装1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。
2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。
3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。
二、变压器成套配送1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。
通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。
2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。
三、杆塔组立1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。
2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。
3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。
4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。
四、横担安装1.变压器槽铁横担下沿距离地面3400mm。
2015年9月14日国家电网公司下发了《关于印发10kV柱上变压器台典型设计方案（2015版）的通知》（国家电网运检〔2015〕838号），新的配电变压器台典型设计是为了落实国网公司10kV 柱上变压器台成套化采购工作要求，进一步深化、简化配电网工程典型设计。
2015版10kV柱上变压器台典型设计方案自印发之日起施行，配电网工程典型设计10kV配电分册（2013年版）中10kV柱上三相变压器台和单相变压器台典型设计方案同时废止。
本次发布的典型设计中，柱上三相变压器台电气主接线为10kV进线1回，采用架空绝缘导线或电缆进线，并安装有避雷器和熔断器；低压侧使用JP柜，出线1～3回，采用架空绝缘导线或电缆出线，并配置无功补偿。
柱上三相变压器台采取“标准化台架、模块化组件”方式，根据装设条件灵活选择标准台架和模块组合，构成完整的变压器台。
新发布的典型设计方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案，标准化台架、变压器模块、熔断器模块、避雷器模块、高压引线模块，一般宜选用柱上式变压器和低压综合配电箱方式， ZA-1-CL、 ZA-1-CX、ZA-1-ZX 子方案适用于各类供电区域。
巢湖选用ZA-1-ZX 15米杆等高正装绝缘引下线模式，下面着重讲解。
一、标准化台架：包括15m杆电杆、变压器双杆支持架、低压综合配电箱、跌落保险、跌落熔断器，接地体及相关铁附件组成。
柱上变压器台架采用等高双杆安装，台架两杆间距统一采用2.5m。
15米杆正装杆型图变压器双杆支持架低压综合配电箱接地扁铁上端两空中心尺寸5CM避雷器接地端子、变压器外壳、变压器中性点、JP柜外壳接地引线及接地扁铁分别沿电杆内侧敷设，并在合适位置用不锈钢扎带固定，不锈钢扎带尾端露出0.5mm剪断，固定位置应牢固，接地引线应使用BV-25绝缘导线，接线端子压接部分露出表面应加装绝缘护套，整个台架部分接地引线BV-25绝缘导线应横平竖直，安装美观。

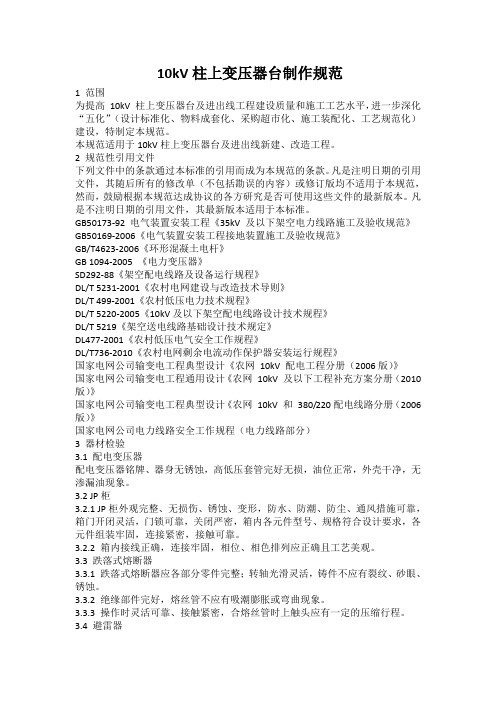

10kV柱上变压器台制作规范1 范围为提高10kV 柱上变压器台及进出线工程建设质量和施工工艺水平，进一步深化“五化”（设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化）建设，特制定本规范。
本规范适用于10kV柱上变压器台及进出线新建、改造工程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网10kV 配电工程分册（2006版）》国家电网公司输变电工程通用设计《农网10kV 及以下工程补充方案分册（2010版）》国家电网公司输变电工程典型设计《农网10kV 和380/220配电线路分册（2006版）》国家电网公司电力线路安全工作规程（电力线路部分）3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀，高低压套管完好无损，油位正常，外壳干净，无渗漏油现象。
3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形，防水、防潮、防尘、通风措施可靠，箱门开闭灵活，门锁可靠，关闭严密，箱内各元件型号、规格符合设计要求，各元件组装牢固，连接紧密，接触可靠。
3.2.2 箱内接线正确，连接牢固，相位、相色排列应正确且工艺美观。
3.3 跌落式熔断器3.3.1 跌落式熔断器应各部分零件完整；转轴光滑灵活，铸件不应有裂纹、砂眼、锈蚀。
3.3.2 绝缘部件完好，熔丝管不应有吸潮膨胀或弯曲现象。
3.3.3 操作时灵活可靠、接触紧密，合熔丝管时上触头应有一定的压缩行程。
3.4 避雷器避雷器应可靠密封，绝缘部件完好，无裂纹、气泡。
3.5 导线3.5.1 不应有松股、交叉、折叠、断裂及破损等缺陷。
3.5.2 不应有腐蚀现象。
3.5.3 钢绞线表面镀锌层应良好，无锈蚀。
3.5.4 绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度均匀应符合规定。
绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。
3.6 低压电力电缆3.6.1 采用的电缆及附件均应符合国家现行标准及相关产品标准的规定，并应有产品标识和合格证件；3.6.2 电缆及附件的型号、规格应符合设计要求，电缆长度符合订货要求;附件部件应齐全，材质质量应符合产品技术要求。
3.6.3 电缆外观不应受损，电缆封端应严密。
当外观检查有怀疑时，应进行受潮判断或试验。
3.7 混凝土电杆3.7.1 应表面光滑，壁厚均匀，无混凝土脱落、偏心、露筋、跑浆、蜂窝等缺陷，杆身弯曲不应超过杆长的1/1000。
3.7.2 平放地面检查时，预应力混凝土电杆不得有纵向、横向裂缝。
普通钢筋混凝土电杆不得有纵向裂缝，横向裂缝宽度不应超过0.1mm，长度不超过1/3周长。
3.7.3 混凝土电杆应标明有埋深标识，埋深标识宽度为100mm，埋深标识下沿至地面距离为400mm。
3.8 绝缘子3.8.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
3.8.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
3.8.3 弹簧销、垫的弹力适宜。
3.8.4 开口销应对称开口，开口角度应为30°～60°，闭口销或开口销不应有折断、裂纹等现象，严禁用线材或其它材料代替开口销子。
3.9 金具及铁附件3.9.1 表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
3.9.2 线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当。
3.9.3 镀锌良好，表面光洁，无锌皮剥落、锌渣及锈蚀等现象.3.10 混凝土预制品构件底盘、卡盘、拉盘等混凝土预制品表面光滑，不应有蜂窝、露筋、纵向裂缝等缺陷。
4现场复测4.1 变台复测4.1.1 对照设计图纸对变台杆位中心桩进行复测，台区安装位置应避开易燃、易爆、污秽严重、地势低洼及易受车辆碰撞场所。
4.1.2 根据现场复测情况，对施工人员进行安全、技术交底。
4.2 线路复测4.2.1 对照设计图纸对杆位中心桩和线路路径、交叉跨越以及危险断面进行复测，10kV及以下架空线路直线杆顺线路方向位移不应超过设计档距的3%，直线杆横线路方向位移不应超过50mm。
4.2.2 转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。
4.2.3 复测导线对交叉跨越物、临近建、构筑物、山区边坡等距离是否符合规程要求；对新增加的跨越物、临近的建、构筑物、应及时通知设计单位校核。
4.2.4 线路转角桩、分支杆中心桩应有可靠的保护措施，防止丢失和移动。
5 杆塔施工5.1 电杆分坑5.1.1 变台电杆分坑5.1.1.1 依据设计数据复核变台位中心桩，确定顺线路方向的前后方向桩（辅助桩）。
5.1.1.2 柱上变压器台变压器正装时根开为2.5m，变压器侧装时根开为2.2m，根开的中心偏差不应超过±30mm。
5.1.1.3 在杆位中心按设计要求划出坑口。
5.1.2 线路电杆分坑5.1.2.1 单杆分坑时，在杆位中心桩设测点，安置经纬仪。
前视或后视相邻杆塔位中心桩，在需排杆位置的方向，定两个辅助桩，两桩相距2至3m，供底盘找正用。
5.1.2.2 在杆位中心按设计要求划出坑口。
5.2 杆坑开挖5.2.1 杆塔开挖前应查看基坑附近是否埋有电缆、光缆及管道等地下设施，如有应取得有关管理部门的同意，制定安全措施并设专人监护，地下设施范围严禁用冲击工具或机械开凿。
在居民区及交通道路附近开挖的基坑，应设坑盖或可靠遮拦，加挂警告标识牌，夜间挂红灯。
5.2.2 采用人力挖坑时，坑的一面应挖出坡道。
核实杆位及坑深位达到要求后，平整坑底并夯实。
变压器台杆位用经纬仪找准地面基准，用塔尺测量两杆坑的水平度，两杆坑深度应一致，变台电杆埋设深度和单回路的配电线路电杆埋设深度宜采用表一所列数值。
电杆基础坑深度偏差为+100mm ~ -50mm。
为+100mm ~ -50mm。
5.2.4 人工开挖基坑时，坑壁宜留有适当的坡度，坡度的大小应视土质特性、地下水位和挖掘深度等确定。
5.3 底盘安装5.3.1 底盘安装应平正，满足电杆允许偏差规定，横向位移不应大于50mm。
5.3.2 底盘的圆槽面与电杆中心线垂直。
5.3.3 底盘校正后应填土夯实至底盘表面。
5.4电杆组立5.4.1 立杆时应使电杆中心线与底盘的平面垂直，电杆组立好后，进行回填土，每500m一层进行夯实。
5.4.2 夯实两层后，对电杆进行校正，保证根开误差不应超过±30mm,杆梢的偏移不应大于杆梢直径的1/2。
5.5 卡盘安装5.5.1 电杆基础采用卡盘固定时，安装前应将其下部土壤分层回填夯实。
5.5.2 卡盘的安装位置、方向、深度应符合设计要求。
深度允许偏差为±50mm。
当无设计要求时，上平面距地面不应小于500mm。
5.5.3 与电杆连接应紧密。
5.6 坑土回填5.6.1 卡盘安装完毕后，按规定进行基坑土回填。
回填土块应打碎，每回填500mm 应夯实一次。
5.6.2 松软土质的基坑回填土时，应增加夯实次数或采取加固措施。
5.6.3 回填土后的电杆基坑应设置防沉土层，培土高度超出地面300mm。
5.6.4 当采用抱杆立杆留有滑坡时，滑坡（马道）回填土应夯实，并留有防沉土层。
5.7 拉线安装5.7.1 转角、分支、耐张、终端和跨越杆均应装设拉线，并按杆塔组装图安装，如无设计要求，应符合以下规定：5.7.1.1 承力拉线应与线路方向的中心线对正。
5.7.1.2 分角拉线应与线路分角线方向对正。
5.7.1.3 防风拉线应与线路方向垂直。
5.7.1.4 15°以内不开断导线的转角杆只打外角侧拉线；15°以上至60°转角杆应打顺线方向拉线，必要时应增打外角侧拉线，并使其受力均匀；60°以上至90°转角杆可只打顺线方向拉线。
5.7.2 拉线对地面夹角宜为45°，若受地形限制，夹角不应大于60°，不应小于30°，安装后对地平面夹角与设计值的偏差不应大于3°。
5.7.3 拉线坑应有斜坡。
将连接好的拉线盘下到坑底，使拉线棒沿马道方向与电杆中心对正。
调整拉线棒角度（其对地夹角一般为45°），并使拉线盘面垂直于拉线棒。
拉线棒上部环的回头应向下。
拉盘的埋深和方向符合设计要求，（连接处应采用双螺母）拉线棒外露地面部分的长度应为500mm至700mm5.7.4 拉线柱的埋设深度应符合设计要求，当无设计要求时，采用坠线时的埋设深度不应小于杆长的1/6，采用无坠线时应按其受力情况确定；拉线柱坠线与拉桩杆夹角不应小于30°，拉线柱杆应向受力反方向倾斜10°～20°。
拉线柱坠线上端固定点的位置距拉桩杆顶应为250mm。
坠线采用镀锌铁线绑扎时，最小缠绕长度应符合表三。
5.7.6 拉线弯曲部分不应明显松脱，拉线断头处与拉线主线应固定可靠。
UT型线夹及楔形线夹固定安装时线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股。
UT型线夹的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧。
拉线调好后，UT型线夹的双螺母应并紧。
线夹处露出的尾线长度为300mm至500mm。
5.7.7采用顶杆(撑杆)安装时，顶杆底部埋深不小于0.5m，且设有防沉措施；与主杆连接应紧密、牢固，且与主杆之间夹角应满足设计要求，偏差不能超过±5°。
5.7.8 跨越道路(非公路)的水平拉线，对路面的垂直距离不应低于5m。
5.7.9组合拉线的各根拉线受力应一致。
6 台架组装6.1 横担安装6.1.1 变台的引线、变压器、JP柜、高压熔断器及避雷器的横担校平后按设计高度要求进行固定。
6.1.2 线路横担安装位置，直线杆应装于受电侧，分支、转角、终端杆的横担应安装于拉线侧。
6.1.3 横担安装应平整，其端部上下、左右偏差≤20mm，左右扭斜不应大于横担总长度的1/100。
