柱上变压器的基本介绍（原创实用版）目录一、柱上变压器的定义和结构二、柱上变压器的工作原理三、柱上变压器的分类和主要功能四、柱上变压器的接地网及安装要求五、柱上变压器的典型安装图六、柱上变压器的注意事项正文一、柱上变压器的定义和结构柱上变压器是一种安装在电力线路柱子上的变压器，主要由初级线圈、次级线圈和铁芯（磁芯）构成。

它利用电磁感应原理来改变交流电压，用于电力系统的电压变换、电流变换、阻抗变换和隔离等。

二、柱上变压器的工作原理柱上变压器的工作原理基于电磁感应。

当初级线圈中的交流电流发生变化时，会在铁芯中产生磁通，磁通会切割次级线圈，从而在次级线圈中产生感应电动势。

通过改变初级线圈和次级线圈的匝数比例，可以实现不同的电压变换。

三、柱上变压器的分类和主要功能柱上变压器主要分为电力变压器和特殊变压器。

电力变压器主要用于电力系统的电压变换和电流变换，以满足不同用电设备的电压需求。

特殊变压器包括电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等，具有不同的功能和用途。

四、柱上变压器的接地网及安装要求柱上变压器的接地网通常由 12mm 的镀锌圆钢和 6362500mm 的角钢构成，接地体埋深一般为 0.8 米，角桩每 5 米一根。

100kVA 以上的变压器要求接地电阻小于 4 欧姆，100kVA 以下的变压器要求接地电阻小于10 欧姆。

五、柱上变压器的典型安装图柱上变压器典型安装图包括变压器总图、材料表、原理图和注意事项等。

安装图详细展示了变压器的进出线开关、无功补偿、电量等设备及其连接方式。

柱上变压器的安装要求

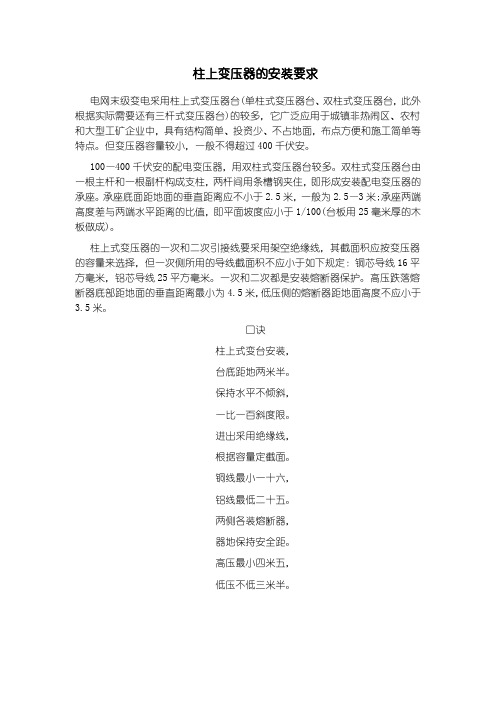

电网末级变电采用柱上式变压器台(单柱式变压器台、双柱式变压器台，此外根据实际需要还有三杆式变压器台)的较多，它广泛应用于城镇非热闹区、农村和大型工矿企业中，具有结构简单、投资少、不占地面，布点方便和施工简单等特点。

但变压器容量较小，一般不得超过400千伏安。

100—400千伏安的配电变压器，用双柱式变压器台较多。

双柱式变压器台由一根主杆和一根副杆构成支柱，两杆间用条槽钢夹住，即形成安装配电变压器的承座。

承座底面距地面的垂直距离应不小于2.5米，一般为2.5—3米;承座两端高度差与两端水平距离的比值，即平面坡度应小于1/100(台板用25毫米厚的木板做成)。

柱上式变压器的一次和二次引接线要采用架空绝缘线，其截面积应按变压器的容量来选择，但一次侧所用的导线截面积不应小于如下规定：铜芯导线16平方毫米，铝芯导线25平方毫米。

一次和二次都是安装熔断器保护。

高压跌落熔断器底部距地面的垂直距离最小为4.5米，低压侧的熔断器距地面高度不应小于3.5米。

口诀
柱上式变台安装，
台底距地两米半。

保持水平不倾斜，
一比一百斜度限。

进出采用绝缘线，
根据容量定截面。

铜线最小一十六，
铝线最低二十五。

两侧各装熔断器，
器地保持安全距。

高压最小四米五，
低压不低三米半。

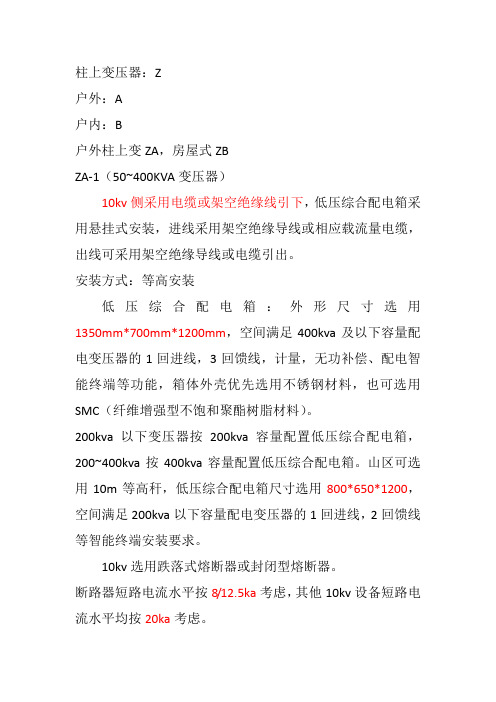

柱上变压器：Z户外：A户内：B户外柱上变ZA，房屋式ZBZA-1（50~400KVA变压器）10kv侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或相应载流量电缆，出线可采用架空绝缘导线或电缆引出。

安装方式：等高安装低压综合配电箱：外形尺寸选用1350mm*700mm*1200mm，空间满足400kva及以下容量配电变压器的1回进线，3回馈线，计量，无功补偿、配电智能终端等功能，箱体外壳优先选用不锈钢材料，也可选用SMC（纤维增强型不饱和聚酯树脂材料）。

200kva以下变压器按200kva容量配置低压综合配电箱，200~400kva按400kva容量配置低压综合配电箱。

山区可选用10m等高秆，低压综合配电箱尺寸选用800*650*1200，空间满足200kva以下容量配电变压器的1回进线，2回馈线等智能终端安装要求。

10kv选用跌落式熔断器或封闭型熔断器。

断路器短路电流水平按8/12.5ka考虑，其他10kv设备短路电流水平均按20ka考虑。

低压综合配电箱采用悬挂式安装，下沿距离地面不低于2m，在农村、农牧区可降低至1.8m。

台区导线选择：电压器10千伏引下线一般选择：主干线至跌落式熔断器上桩选用JKLYJ-10/50架空绝缘导线，跌落式熔断器下桩至变压器选用ZC-YJV-8.7/15KV-3*35电缆或JKTRYJ-10/35导线。

变压器至低压综合配电箱出线选择：200kva及以下选用JKTRYJ-1/150架空绝缘导线或ZC-YJV-0.6/1KV-1*150单芯电缆，200~400kva选用JKTRYJ-1/300架空绝缘导线或ZC-EFR-0.6/1KV-300柔性电缆。

标识：警示牌，尺寸300*240mm设备外观：SMC材质采用海灰B05，不锈钢采用亚光处理。

同杆架设线路横担之间最小垂直距离400KVA低压综合配电箱出线200KVA低压综合配电箱出线柱上变压器杆型图（15m）ZA-1-CL（双杆户外侧装电缆下杆）材料表柱上变压器杆型图（12m）ZA-1-CL（双杆户外侧装电缆下杆）材料表柱上变压器杆型图（15m）ZA-1-CX（双杆户外侧装架空下杆）材料表柱上变压器杆型图（12m）ZA-1-CX（双杆户外侧装架空下杆）材料表。

第五篇柱上变压器选型与安装技术条件1 设计依据1.1江苏省中低压配电网规划建设与改造技术导则2 使用环境条件、设计范围、设计内容及设备选型2.1使用环境条件1 海拔高度 1000 m2 最高环境温度 + 40 ℃3 最低环境温度 －25 ℃4 日照强度 0.1W/cm² （风速：0.5m/s）5 最大日温差 25K6 户内相对湿度： 日平均值≤95%，月平均值≤90%7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)8 荷载 同时有10mm覆冰和17.5m/s的风速2.2 设计范围从10kV架空线引下线到0.4kV出线与架空线搭接处，与架空线连接处包括引线线夹、绝缘子等线路金具选型及混凝土电杆详见《江苏省中低压配电网线路标准化设计》，本设计直接引用其成果，并仅计列10kV引线线夹及其以下部分材料和0.4kV线路材料，10kV主线路部分材料未计列。

2.3 设计内容本方案主接线采用线路柱上变压器为等高双杆电杆二种方式安装。

2.3.1 10kV变压器笼式布置安装方式 (即以变压器10kV桩头所在侧面为参考面，配变平行于线路方向放置)。

中、低压侧均采用架空进、出线。

10kV中压侧设跌落式熔断器保护，0.4kV低压侧设配变保护开关箱保护，单进单出或双进双出。

另考虑了可安装配电变压器的负荷监测及无功补偿，设于配变监测补偿箱内。

除配变监测补偿箱安装于电杆侧面外，其余电气设备均正面安装于变压器上部框架。

2.3.2 10kV变压器紧凑式安装方式， (即以变压器10kVkV桩头所在侧面为参考面，配变垂直于线路方向放置)。

10kV中压侧采用电缆引下，并设跌落式熔断器保护；0.4kV低压侧设熔断器保护，安装于综合配电箱内，配电箱一进两出，两回出线采用电缆分别沿两侧电杆接至架空线，出线采用断路器保护。

配电箱内同时考虑了配电变压器的负荷监测及无功补偿装置的设置。

杆上所有电气设备按电压不同等级分别安装于两电杆两侧。

10kV柱上变压器（吊装）标准化建设关键工艺解析一、柱上变压器安装1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。

2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。

3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。

二、变压器成套配送1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。

通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。

2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。

三、杆塔组立1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。

2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。

3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。

4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。

四、横担安装1.变压器槽铁横担下沿距离地面3400mm。

130研究与探索Research and Exploration ·工艺与技术中国设备工程 2019.06 (上)在智能配电网络系统中，10kV 一体化柱上变压器台是应用较为广泛的重要设备之一，其采用电磁感应定律，促进电流及电压的转换，可实现基本等价的电能传递。

为合理保障10kV 一体化柱上变压器台应用的可靠性及安全性，可通过各种试验措施以测试10kV 一体化柱上变压器台是否具备稳定运行性能优势。

1 10kV 一体化柱上变压器台结构10kV 一体化柱上变压器台的结构可以分为2种类型：纵向一体化、横向一体化。

纵向一体化采用变压器横担，变压10kV 一体化柱上变压器台综合配电箱温升试验方法探讨李娜（国网山东省电力公司莘县供电公司，山东 聊城 252400）摘要：10kV 一体化柱上变压器台组件包含变压器、熔断器、避雷装置等，为充分保障10kV 一体化柱上变压器台的运行性能，可采用温升试验加以测试。

本文首先对10kV 一体化柱上变压器台的具体结构进行分析，进而探讨该变压器台综合配电箱温升试验的有效方法，并对10kV 一体化柱上变压器台温升试验的差异性加以探讨，以期为变压器台运行的安全性和稳定性提供保障。

关键词：10kV 一体化柱上变压器台；温升试验；综合配电箱中图分类号：TM406 文献标识码：A 文章编号：1671-0711（2019）06（上）-0130-03器模块及低压配电模块垂直固定，使其成为一体化结构。

纵向一体化柱上变压器台的建设方式与常规柱上变压器台的建设方式相近。

横向一体化采用底框对配电变压器及低压配电模块加以横向固定，该结构具备较强的紧凑性，是一种较为新颖的变压器台建设方式，其安装及运行方式不同于常规化变压器台的安装及运行方式，该结构的组建性能之间会产生较大影响。

本文主要采用横向一体化柱上变压器台进行分析。

10kV 横向一体化柱上变压器台可根据变压器台的容量，将其分为400kVA、200kVA、100kVA 及50kVA 变压器台。
