WYS数字稳压电源使用说明书

一、 方案设计方案原理框图如图1所示。

图1 方案原理框图二、电路设计1、整流滤波电路设计整流滤波电路如图2所示。

交流220V 电压经T1降压、VD1～VD4整流及C1滤波后，为后续电路提供20V 直流工作电源。

图2 整流滤波电路2、稳压电路设计稳压电路如图3所示。

稳压电路是个具有电压串联负反馈的闭环系统。

其稳压过程为，当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。

L50%图3 稳压电路3、输出参数调节及负载电路输出参数调节及负载电路如图4所示。

（1）输出电压Uo 及输出电压调节范围：）U （U R R R R R U BE2Z W 22W 1O +"+++=调节Rw 可以改变输出电压Uo 。

（2）最大负载电流Iomax 。

稳压电源正常工作时能输出的最大电流。

调节Rl 可以改变Io 。

50%Q1图4 输出参数调节及负载电路三、电路测试切断工频电源，连接好被测电路。

1、初测。

稳压器输出端负载开路，断开保护电路，接通220V工频电源，调节电位器Rw，观察Uo的大小和变化情况。

观察结果显示，Uo岁Rw线性变化，说明该稳压电路各反馈环路工作基本正常。

2、测量输出电压可调节范围。

接入负载，并调节Rl，使输出电流Io≈100mA，此时接入的负载阻值为156Ω，满足驱动负载在120Ω～240Ω的范围内，如图5所示。

再调节电位器Rw。

当将电位器Rw调节到最大值时，测量输出电压达到限定范围的最小值，此时Uo为6V左右，如图6所示；当将电位器Rw调节到最小值时，测量输出电压达到限定范围的最大值，此时Uo为15V左右，如图7所示，即满足稳压电源输出直流可调电压6V<Uo<15V这一技术指标的要求。

该过程中如不满足要求，可适当调整R1、R2的值。

wy精密数显直流稳流稳压电源使用说明书一、产品概述WY精密数显直流稳流稳压电源是一种先进的电子设备，可用于实验室，研究所，工厂等领域的电力供应。

它通过精确控制电流和电压输出，为各种需要稳定电源的应用提供可靠的电源供应。

二、主要特点1.数字显示：WY精密数显直流稳流稳压电源具有直观的数字显示屏，可实时显示输出的电流和电压数值，方便用户了解和控制输出情况。

2.稳压稳流：该电源采用先进的控制技术，能够实现高精度的电压和电流稳定输出，确保设备在稳定的工作状态下运行。

3.保护功能：电源具有过载保护、过压保护、短路保护等多种安全保护功能，有效保护电源和外接设备，延长使用寿命。

4.超负荷能力：电源具有较强的超负荷能力，能够在短时间内提供额外的电源输出，适应启动、冲击负载等特殊需求。

5.高效节能：电源采用了高效的开关电源设计，具有较低的功耗和发热量，节能环保。

三、使用方法1.连接电源：将WY精密数显直流稳流稳压电源插头连接到电源插座，确保电源供应正常。

2.连接负载：将需要供电的设备连接到电源的输出端口上，注意正确连接正负极。

3.设置电流输出：按照实际需求，通过操作面板上的电流设置按钮或旋钮，设置需要的电流输出。

四、注意事项1.在操作和维护电源之前，请确保设备已断开电源并冷却至安全温度。

2.请注意电源的额定电流和电压范围，在使用过程中不能超过规定范围，以免损坏设备。

3.避免将电源放置在潮湿、高温或有腐蚀性气体的环境中，以免影响电源的正常工作。

4.在连接设备和调节输出时，请小心操作，避免触碰电源和导线接触器，以免发生电击或其他意外事故。

五、常见故障及解决方法1.故障现象：电源无法启动。

解决方法：检查电源是否连接正常，电源插头是否插好，电源开关是否处于开启状态。

2.故障现象：电源输出不稳定。

解决方法：检查电源和负载之间的连接是否松动或接触不良，重新连接并确保稳定接触。

3.故障现象：电源过载保护启动。

解决方法：检查负载是否超出电源的额定输出范围，如果超出，则需减小负载或更换更大功率的电源。

直流稳压电源操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月直流稳压电源操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1．目的为了保证直流稳压电源的安全性，必须对直流稳压电源进行正确的操作和维护，延长直流稳压电源的使用寿命，确保产品质量，特编制本设备操作规程。

2．范围本操作规程适用于所有使用的直流稳压电源的安全及正确操作的作业指导。

3．职责设备操作人员负责设备的维护与维修，车间技术人员负责设备安全使用的正确指导。

4. 程序及要求4.1设备使用人员在使用设备之前，要详细阅读本操作规程。

4.2设备使用之前要对直流稳压电源进行卫生清理，保证无油、无污、无杂质，设备清洁。

4.3设备使用人员在使用设备之前，要确认直流稳压电源安全接地，检查无误后，接通电源使用。

4.4把外电路接到稳压电源接线柱上时，注意“+”、“-”极性不要接错。

4.5接通电源前，⑴确认稳压电源面板上电源“通”、“断”开关是否在“断”位。

如果在“通”位，则必须扳到“断”位上。

⑵确认输出调节旋钮是否指向逆时针最小位置。

如果不是，必须逆时针旋转到最小输出位置上。

⑶检查电压指示表表针是否在零位上。

如果不是，则用螺丝刀拧到表面下面的调零螺丝，使表针指零（表面刻度最左端）。

稳压电源使用作业指导书
一.作业事项：
1.开机前检查电源线是否连接良好，按下主机电源开关"ON"键机器处于打开状态。

2、直流输出正端子接负载正极，直流输出负端子接负载负极，GND 端子可根据不同试验强度自由选择接地。

3、电源作为稳流源使用时开机后先将稳压调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，稳流调节旋钮“COARSE”粗调和“FINE”细调逆时针调至最小，再顺时针调节稳流调节旋钮至所需电流值电流指示灯被点亮。

4、电源作为稳压电源使用时开机前先将稳流调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，开机后先用稳压调节旋钮粗调把电压调至所需电压值附近，再用细调稳压旋钮调节电压到准确值，此时稳压状态指示灯被点亮。

5、当接负载连接时面板左侧表显示的为输出电流值，右侧表显示的为输出电压值，电源处于稳压状态时电压指示灯亮；若输出电流指示超出额定值，电压指示灯灭，电流指示灯点亮此时电源为限流保护状态，需调节负载使其电源恢复正常。

6.电源使用完毕应关掉电源开关。

二.管理项目
1、仪器上不允许放置任何物品。

2、仪器应在通风散热环境下使用。

3、每天工作完成后,测试人员须用干布将仪器表面的
灰尘擦干净。

4、未经许可严禁拆卸仪器。

三．异常发生时的处理
1、如遇紧急情况，应立即停止试验；
2、使用机器及工具有异常时，通知技术人员处理
3、感觉身体不舒服，停止实验到通风场所休息。

四.注意事项
1.仪器电源线必须良好接地。

wy精密数显直流稳流稳压电源使用说明书标题：wy精密数显直流稳流稳压电源使用说明书一、产品概述wy精密数显直流稳流稳压电源是一种高精度、高稳定性的电源设备，广泛应用于实验室、工业生产等领域。

本文将详细介绍该电源的使用方法和注意事项，帮助用户正确使用和维护设备。

二、产品特点1. 数显功能：wy精密数显直流稳流稳压电源采用数码显示，直观清晰，用户可以通过屏幕上的数据了解电流和电压的实时数值。

2. 稳定性高：该电源具有较高的稳定性，能够在负载波动或电网波动的情况下保持输出稳定。

3. 过载保护：当负载超过额定值时，电源会自动切断输出，保护设备和负载免受损坏。

4. 温控风扇：电源内置温控风扇，能够根据电源的工作状态自动调整风扇转速，保持设备的散热效果。

5. 多种保护功能：过压保护、过流保护、过热保护等多种保护功能，全面保护负载和电源设备的安全。

三、使用方法1. 连接电源：将电源插头插入交流电源插座，并确保电源开关处于关闭状态。

2. 连接负载：将负载设备的正负极分别与电源的正负极相连接，并确保连接牢固可靠。

3. 打开电源：将电源开关置于打开位置，此时电源开始工作。

4. 设置电流和电压值：通过面板上的按键和旋钮设置所需的电流和电压值，可使用数字键输入精确数值。

5. 开始供电：按下“输出开关”键，电源开始向负载供电。

6. 监测电流和电压：通过数显屏幕上的显示，可实时监测电流和电压的数值。

四、注意事项1. 在使用电源前，请仔细阅读本说明书，并按照说明进行操作。

2. 在使用电源时，应确保设备和负载的电压、电流参数与电源的额定值相匹配，避免超载使用。

3. 使用电源时，请注意防止水或其他液体进入设备内部，以免损坏电源。

4. 在设备工作时，请勿拔下负载连接线，以免发生触电等危险。

5. 如需长时间使用电源，请确保设备通风良好，避免过热造成设备故障。

6. 如果电源出现故障，请立即停止使用，并联系售后服务中心进行维修。

7. 请勿私自拆卸电源设备，以免损坏设备和导致安全隐患。

数字稳压电源使用说明书一、产品简介数字稳压电源采用电压取样并经单片机进行处理，直接显示稳压数值。

具有读数直观、清晰、准确、操作简便，并能根据使用条件进行自动跟踪稳压等特点。

同时，仪表内部采用负载导线补偿电路，消除了导线电阻对输出电压及显示的影响，显示数据真实可靠。

二、技术指标及使用条件(一) 技术指标. 输出直流电压：～（～）可调. 最大输出直流电流：≤（≤）. 输出直流电压分辨率：. 输出直流电流分辨率：(二) 使用条件. 电源：～±％；. 环境温度：－℃～℃. 相对湿度：≤％．外形尺寸：长×宽×高××；．重量：三、使用方法、将电源线插进仪器后面板的电源插座，并接入市电。

分别将输出引线中红色接线枪插入＋接线柱，蓝色接线枪插入接线柱，两线必须连接牢固。

、将电源开关置于“”的位置，接通电源，此时显示面板上有数字显示。

可按需要分别调节所需电压值。

调节方法如下：转动电压分档开关（即“粗调”旋钮，共档），调到稍小于所需电压的接近值，再调节电压调节旋钮（细调），达到所需电压输出值。

、设定好电压输出值后，按需要连接负载，将输出引线的红色鳄鱼夹接在负载的正极，黑色鳄鱼夹接在负载的负极。

负载电阻须≥Ω，＜Ω时稳压效果将受影响。

、使用完毕，将“粗调”旋钮调至“”，“细调”旋钮调至“”（显示值接近于“”），关闭电源开关，断开负载。

四、注意事项、使用前将“电压分档”波段开关调至“”，电源开关置于“”位置。

、在使用过程中，两输出线不得交叉连接。

1 / 1。

稳压电源的使用方法稳压电源是一种能够使电流和电压保持稳定的电源设备。

它的主要作用是为各种电子设备和电路提供稳定的电流和电压，以确保它们的正常运行。

下面将详细介绍稳压电源的使用方法。

1. 准备工作在使用稳压电源之前，需要对其进行一些准备工作，以确保能够正确地使用它。

首先，确认稳压电源的输入电压和频率是否与使用环境相匹配。

如果不匹配，需要使用变压器将输入电压和频率转换为适合稳压电源的参数。

其次，检查稳压电源的输出电压和电流范围是否满足所需的电流和电压要求。

最后，确保稳压电源的接线正确，以避免电源接线出错导致设备故障。

2. 设置输出参数在使用稳压电源之前，需要根据所需的电流和电压要求来设置输出参数。

通常，稳压电源具有电流和电压调节功能，可以根据实际需要来调整输出电流和电压。

首先，将稳压电源的电流和电压调节旋钮转至最小位置，然后将设备连接到稳压电源的输出端口。

接下来，打开稳压电源的电源开关，逐渐调节电流和电压旋钮，使其逐渐达到所需的数值。

在调节过程中，可以使用电压表或电流表来监测输出参数的变化，以确保其稳定在所需的范围内。

3. 连接电子设备当稳压电源的输出参数设置完毕时，可以将电子设备连接到稳压电源的输出端口。

确保正确地连接正负极，并且紧固牢固，以避免接线松动引起短路或其他问题。

同时，要确保电子设备和稳压电源之间的连接线的负载能力足够，以满足设备所需的电流和电压。

在连接电子设备之前，可以使用电压表和电流表进行进一步的测试，以确保输出参数的稳定性和准确性。

4. 使用稳压电源稳压电源连接完毕后，可以正常使用电子设备。

在使用过程中，应该注意以下几点：- 避免超过稳压电源的额定电流和电压。

超过额定参数可能会导致稳压电源的过载保护功能触发，甚至损坏电源和设备。

- 定期检查稳压电源和设备的接线是否松动或破损。

如发现问题，应及时修复或更换。

- 避免在潮湿、高温或尘埃环境中使用稳压电源，以免损坏设备。

- 在关闭设备或不使用稳压电源的情况下，应将其关闭并断开电源。

数显稳压电源的使用说明书数显稳压电源是一种常见的实验室电源，它具有输出稳定、精度高、使用方便等优点，可广泛应用于电子、通信、仪器等各个领域。

下面是数显稳压电源的使用说明书：一、外形和参数数显稳压电源通常为桌面式或机架式，具有以下参数：1. 输出电压范围：通常为0-30V或0-50V，也有部分型号带有负压输出。

2. 输出电流范围：通常为0-5A或0-10A。

3. 显示方式：采用数码管显示输出电压和电流。

4. 调节方式：采用旋钮或按键进行电压和电流的调节。

5. 保护功能：具有过载保护、过热保护等多种保护功能，确保使用安全。

二、使用方法1. 接通电源：将数显稳压电源插头插入电源插座，开关机旋钮或按键，电源指示灯亮。

2. 调节输出电压：先将输出电压旋钮或按键调至最小值，再根据需要逐步调节至所需电压，电压数值将在数码管上显示。

3. 调节输出电流：同样先将输出电流旋钮或按键调至最小值，再逐步调节至所需电流，电流数值将在数码管上显示。

4. 连接负载：将负载的正、负极分别连接至输出端口的“+”、“-”两端，确保连接正确。

5. 使用注意事项：(1)使用前应检查电源及负载是否正常，以确保安全。

(2)在调节电压或电流时需缓慢调节，避免过载或短路现象发生。

(3)在使用中应避免长期高负载使用，避免引起电源过热等问题。

(4)在使用过程中如出现异常情况，应及时关闭电源并进行检查。

三、维护方法1. 定期清洁：将机箱表面和通风口清洁干净，避免灰尘落入机内。

2. 检查电源线：定期检查电源线是否存在损坏、老化等情况，若发现问题应及时更换。

3. 检查散热器：定期检查散热器是否有积尘或损坏，若有应及时清理或更换。

4. 定期检查：定期进行电源输出电压、电流及保护功能的检查，确保使用稳定可靠。

WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。

直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。

二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。

非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。

3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。

4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。

第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。

如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。

2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。

恒压恒流数控电源使用说明Constant Voltage and Constant CurrentDCPower Supply Instruction型号: RD6006/ RD6006-W/ RD6006P/ RD6006P-W /RD6024/ RD6024-WModel: RD6024/R26024-W修订时间：2022.3.7Date: 2022.1.7Constant Voltage and Constant CurrentDC Power Supply InstructionModel: RD6024/RD6024-WDate: 2022.1.7 Dear users, thank you for purchasing the constant voltage constant current DC power supply produced by Hangzhou Ruideng Technology Co., Ltd. In order to let you know more about the full function of this product, get a better experience and avoid misuse. Please read this instruction carefully before using it. Keep it for future reference.Note: This instruction is corresponding to firmware V1.36, the page and operation may be different under different firmware versions, please pay attention when using it. We do recommend you to download the latest firmware for better experience.CONSTANT VOLTAGE AND CONSTANT CURRENT (38)DC POWER SUPPLY INSTRUCTION (38)1.1T ECHNICAL P ARAMETER (41)1.2C ORE F UNCTION (42)1.3P ANEL I NSTRUCTION (43)1.3.1 Front Panel (43)1.3.2 Back Panel (44)1.4O PERATION I NSTRUCTION (45)1.4.1 Main Page (45)1.4.2 Operation Introduction (47)ANDROID APP INSTRUCTION (54)2.1M OBILE P HONE APP I NSTALLATION (54)2.1.1 APP Download (54)2.2I NSTALLATION I NTRODUCTION (54)2.2.1 APP Update (54)2.2.2 APP Interface Display (54)2.2.3 APP Operation (55)IOS APP INSTRUCTION (59)3.1M OBILE P HONE APP I NSTALLATION (59)3.1.1 APP Download (59)3.2I NSTALLATION AND O PERATION (59)3.2.1 APP Update (60)3.2.2 UI Instruction (60)3.2.3 APP Operation (61)PC SOFTWARE INSTALLATION AND OPERATION INSTRUCTION (64)4.1S OFTWARE D OWNLOAD (64)4.1.1 Unzip Files (64)4.1.2 Unzip Files (64)4.2S OFTWARE O PERATION (65)4.2.1 Software Connection (65)4.2.2 PC Software Operation Instruction (66)4.3F UNCTIONS I NTRODUCTION (66)4.3.1 Basic Functions (67)4.3.2 Calibration (68)4.3.3 Advanced Function (69)4.3.4 RS485 Multiple Devices Communication (69)4.3.5 Firmware Update (70)4.3.6 Boot Logo Update (71)4.3.7 Version Update Detection (72)4.3.8 Language Setting (73)4.3.9 About (73)APPENDIX (75)A PPENDIX 1:C OMMON B ATTERY V OLTAGE C OMPARISON T ABLE (75)A PPENDIX 2:C OMMON E LECTRIC C AR/B IKE B ATTERY V OLTAGE C OMPARISON C HART (76)1.1 Technical ParameterModel RD6024 RD6024-W Input voltage range 6-70.00VOutput voltage range 0-60.00VOutput current range 0-24.00AOutput power range 0-1440WInput voltage measurement resolution 0.01VOutput voltage setting measurement resolution 0.01VOutput current setting measurement resolution 0.01ABattery voltage measurement resolution 0.01VInput voltage measurement accuracy ±(1%+5 digits)Output voltage accuracy between setting andmeasurement±(0.3%+3 digits)Output current accuracy between setting andmeasurement±(0.5%+5 digits)Battery voltage measurement accuracy ±(0.5%+3 digits) Automatic cut off current value when charging Set by yourself(higher than 100mA) Output ripple typical 100mV@12A，150mV@24A VPP①Working temperature range -10℃~40℃External sensor Temperature detection range: -10℃~100℃/0℉~200℉External sensor Temperature detection accuracy: ±3℃/±6℉Constant voltage mode response time 2ms（0.1A-5A load）Constant voltage mode load regulation ±(0.1%+2 digits)Constant current mode load regulation ±(0.1%+3 digits)Capacity measurement range 0-9999.99AhEnergy measurement range 0-9999.99WhConstant voltage mode response time ±2％Max output voltage （input voltage÷1.1）-1②Cooling fan start conditionOutput current>8A or System temperature>45℃Cooling fan shut down condition when working Output current <7.9A and System temperature <45℃Over temperature protection System temperature >80℃Screen brightness setting 0-5(6 level in total)Screen 2.4 inch color HD displayWeight(with package) About 0.72KgProduct dimension 167*81*69mmSupport USB communication YesSupport WiFi communication No Yes①:Ripple measurement method: noise and ripple are measured at X1 range, AC coupling,20 MHz of bandwidth on your oscilloscope with a 0.1uF parallel capacitor at the output terminals②for example: input voltage is 24V，the max output voltage is 20.8V。

0-30V 可调电压、电流稳压电源安装使用说明书这是一个高品质的连续可调稳压电源，电压调整范围为0-30V，还包含了一个电流输出限制电路，有效地控制最大输出电流从 2毫安到3安连续可调，这个特色让这个稳压电源成为电路实验不可或缺的利器，它可以把电流限制在实验电路的典型最大工作电流，大胆地开启电源，不用担心因故障或安装错误造成大电流破坏实验电路。

技术规格：输入电压：24V 交流（最大）输入电流：3A（最大）输出电压：0-30V 连续可调输出限制电流：2mA-3A 连续可调输出电压纹波：0.01%（最大）电路特点：全部直插元件，安装、维修简单方便；输出电压易于调整；输出电流限制状态由 LED 指示；当输出电流超过限制电流时自动转为恒流模式，对超负载或故障提供完全保护。

元件清单：安装步骤：1.按照 PCB 标示安装电阻、二极管等，电阻安装前务必用万用表核对阻值确保正确，二极管注意型号、安装方向。

2.依照从小到大、从低到高的原则安装其他元件。

3.注意集成电路的安装方向，电位器可直接安装在板上，也可用配套的插座及连线引到面板安装。

4.全部安装完毕，仔细检查无误后，即可通电试机，通电前务必确保 Q4（D1047）安装了足够大面积的散热片，散热片需与电路绝缘电路调整：左边电位器用于电流调节，右边电位器用于电压调节。

1.将电压调整电位器设在最小位置(逆时针旋到最小) ，调整 RV1（100K 可调电阻），使输出电压为0V 即可（调整中可能会出现负电压并且数值很小，请使用数字万用表进行）。

最大输出电压不需调整，使用 24V 交流输入时，最大输出电压约为 31V 左右。

2.电流标定：使用合适的负载电阻接在输出端，比如 10 欧（确保功率足够），电流电位器旋至最大，电压电位器旋至最小，开机慢慢增加电压至 1V，逆时针调整电流电位器至发光管刚刚发亮，此时电路限制电流为 0.1A，标记下此时电位器的位置。

依次调整至 2V、5V、10V、20V、30V 等数值，即可标定不同的输出电流，计算公式为：I=U/ R，如使用 10 欧负载，当 U 为 30V 时，I=3A （最大输出）。

WYS系列EPS三相应急电源WYS系列EPS前面板说明做第二路电源双回路原理图单电源原理图双电源原理图（一）双电源原理图（二）单逆变单台负载原理图与接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池一组给充电；如果当三相输入电停电或者低于380V-15%时，KMI吸合由电池组给逆变器提供直流电。

当需要电机负载工作时，给予启动信号（如运行信号、远程控制、消防联动信号），逆变器立即输出。

从0Hz-50Hz变频电能给电动机进行变频启动，当其频率到达50Hz后保持正常运行。

手动/自动选取择转换开关，在自动位置可进行远程控制和消防联动（DC24）操作，在手动位置同时进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控单逆变单台负载一用一备原理图及接线图双逆变单台负载一用一图示原理图及接线图EPS与UPS的区别原理结构其它EPS与UPS相比的优势EPS与传统备用发电机组相比的优势EPS容量与负载配比要求EPS消防应急电源的应用研究发表时间：2004-5-12 9:36:46 来源：吉林省长春市消防支队作者：柳季[摘要] 本文通过封EPS消防应急电源的介绍，以及与其它传统应急电源的比较，阐述了EPS 消防应急电源在消防领域运用的优越性。

[关键词] EPS 消防应急电源随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代化，使建筑对供电的依赖也越来越大，尤其是一些重要的公共建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，後果就更不堪设想。

所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。

一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。

WYK-系列直流稳压稳流电源使用手册扬州华泰电子有限公司一、概述1、WYK－系列直流稳压电源线路形式为线性串联调整式，具有稳定性高，纹波电压低等优点。

2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值，输出电流可以从零安培预置到额定值。

3、采用继电器或可控硅改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。

4、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率；过热自动风冷技术的使用，大大提高了整机的可靠性。

二、主要技术指标小功率产品大功率及定制产品输入电压AC220V±10%,50Hz±1HzAC V±10%50Hz±1Hz输出电压0~ 30 V 0 ~ V 输出电流0 ~ 40 A 0 ~ A源效应CV≤1×10-3 +2mVCC≤1×10-3 +10mA≤%负载效应CV≤1×10-3+5mVCV≤1×10-3+5mA≤ %周期与随机漂移(有效值) CV≤10mVCC≤20mA≤ mV使用环境0－40 ,℃相对湿度<90% 说明：大功率及定制产品指标根据用户要求。

三、工作原理１、交流预稳原理继电器的工作状态是随输出电压的变化而变化。

输出电压为零时，所有的继电器全部释放，整流桥两端的交流电压最低；调节调压电位器，使输出电压逐步升高，此时所有继电器逐步处于吸合状态，使整流桥两端的交流电压最高。

其优点是保证调整管C-E两端电压在一定范围内，提高整机效率。

高电压、大电流产品，采用可控硅移相预稳压技术，电路设计时，控制电路从调整管集电极和发射极取样，通过运算放大器放大，放大后的信号与从同步取样电路、锯齿波形成电路产生的锯齿波进行调制，得到一个脉宽可调的触发脉冲，对可控硅进行移相控制，从而保证调整管集电极与发射极之间的电压稳定，提高整机效率。

2、稳压原理交流电压整流滤波后，直流电压由三极管进行串联调整，输出恒定的直流电压。

消防增压稳压设备操作说明一、消防增压稳压设备的基本概念消防增压稳压设备是指一种用于提供消防水源稳定供应的设备，其主要作用是增加水源的压力，使其能够在消防灭火时提供足够的喷水力和射程。

该设备常用于建筑物、工厂、商业中心等场所，以消防泵为主要组成部分，采用自动和手动控制方式。

二、消防增压稳压设备的操作流程及步骤1.开启电源：确认电源供应正常后，将电源开关打开。

2.检查设备：检查消防增压稳压设备的工作状态和设备连接情况，确保设备及其管道没有损坏。

3.启动消防泵：将控制面板上的开关拨到启动消防泵的位置，然后按下启动按钮，待泵启动并运转稳定后，进行下一步操作。

4.检查压力表：观察压力表，确认水源的压力是否已经增加，并且保持在正常范围内。

5.设置稳压阀：根据实际需要，调整稳压阀的开度，使得出水的压力保持在稳定状态，同时根据消防需求，调整喷水角度和射程。

6.监测设备：持续观察消防增压稳压设备的运行状态，如发现异常情况及时报修或处理。

7.停止设备：在消防增压稳压设备工作完成后，按下停止按钮，关闭消防泵。

8.关闭电源：注意安全，将电源开关关闭。

三、消防增压稳压设备的注意事项1.在操作消防增压稳压设备时，应穿戴好防护装备，包括安全帽、防护衣、手套等。

2.操作人员应熟悉设备的基本结构和操作流程，且必须经过专业培训和持证上岗。

3.在操作前，应仔细检查设备和管道的连接情况，确保没有松脱和渗漏。

4.在操作过程中，要注意观察设备的运行状态，特别是压力表是否正常和稳定。

5.在进行调整和设置稳压阀时，要小心谨慎，避免过度调节导致压力过高或者连续喷水。

6.严禁将消防增压稳压设备用于其他非消防用途，确保设备的正常运行和可靠性。

7.定期维护和检修消防增压稳压设备，保持设备的完好和正常使用。

8.如发现设备故障或异常情况，应立即报修并停止使用，等待维修人员到达处理。

四、消防增压稳压设备的维护保养方法1.每天清洁设备的表面和周围环境，保持设备的整洁。

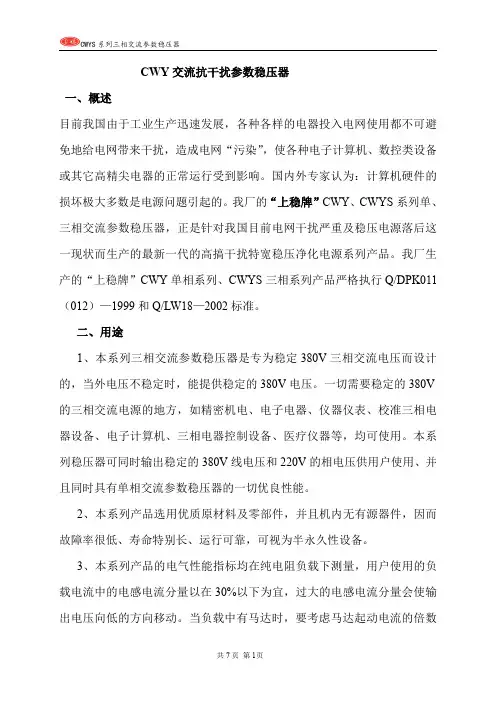

CWYS系列三相交流参数稳压器使用说明书一、用途本系列三相交流参数稳压器是专为稳定380V三相交流电压而设计的，当外电压不稳定时，能提供稳定的380V 电压。

一切需要稳定的380V的三相交流电源的地方，如精密机电、电子电器、仪器仪表、校准三相电器设备、电子计算机、三相电器控制设备、医疗仪器等，均可使用。

本系列稳压器可同时输出稳定的380V、220V的线和相电压供用户使用、并具有单相交流参数稳压器的一切优良性能。

二、工作原理本系列稳压器采用交流参数稳压器的工作原理，结构特殊A、B、C三相磁通具有互补作用，分别给A、B、C 三相进行稳压，使A、B、C三相电压在额定的稳压范围，达到稳定的220V。

从而使它的线电压输出为稳定的380V。

三、主要技术指标1、额定输出容量：1.5KV A、3KV A、6KV A、7.5KV A、10KV A、15KV A、20 KV A、30 KV A、50 KV A、75 KV A、100 KV A、150 KV A、200 KV A。

2、额定输出电压：380Ｖ±2％和220V±3%。

3、电源频率：50Hz。

4、称输入电压：380V。

5、形失真：≤3.5%。

6、功率因数：Cosø≥0.9(输入电压为标称值时)8、额定稳压范围：线电压280~430V。

9、短时稳压范围：线电压260~460V。

10、稳压应变时间：20~90ms。

11、源电压效应：输入线电压323~430V时≤1.5%。

输入线电压260~450V时≤5%。

（输入电压分区交接点处的稳压度以低一档数值为准）12、负载效应（空满载压差）：输入线电压323~430V时≤2%。

输入线电压304~430V时≤3%。

输入线电压260~450V时≤5%。

13、工作环境：-10°C至+40°C，相对湿度≤90%，海拔1千米以下。

14、温升：≤65°C。

16、源频率效应：≤6%。

WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。

直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。

二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。

非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。

3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。

4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。

第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。

如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。

2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。

附录六直流稳压电源的使用说明一．概述AS1792直流稳压电源是由四路完全独立的稳压电源组成。

其中一路稳压电源为0～30V连续可调稳压电源，并有两个电表分别指示该路电源的输出电压和负载电流。

其它三路当中有两路是12V稳压电源，另一路是5V稳压电源。

四路直流稳压电源的最大负载电流均为2A，机内并设有限流保护电路。

二．技术特性1．稳压：2路12V，1路5V ，1路0～30V连续可调。

2．输入电压：220V～±10％（50Hz）3．输入功率：约200V A4．环境温度：0～40℃三．面板及操作说明1．电流表可调稳压电源的负载电流指示，范围0～2A。

2．电压表可调稳压电源的输出电压指示，指示范围0～30V。

3．电压调节多圈调节电位器，改变输出电压，0～30V连续可调。

4．电源开关船型开关，上压时为接通交流电源。

5．可调稳压输出端子输出电压从0～30V范围。

6．外壳接地端子各组电源输出可浮空接地也可用共同接地。

7．5V稳压输出端子输出电压为5V。

8．12V稳压输出端子输出电压为12V。

9．12V稳压输出端子输出电压为12V。

10．指示灯发光时对应于一组稳定电压的输出四．使用方法1．单机工作：四组独立电源输出端子可与“”端子连接，成为正输出或负输出，输出端亦可不与“”端子连接，均成为浮空电源输出。

2．串联工作：两组或两组以上稳压源可串联使用，输出电压为串联组数电压之和仪器接地“”端子只能与串联组的头或尾相接成为正电源或负电源，不接“”端子，则为浮空电源组。

3．需要提供双电源时，两路独立电源的头、尾相接作为“地”，两路电源的头（正端）为双电源的正端，两路电源的尾（负端）为双电源的负端。

五．注意事项1．本电源工作时，注意通风，不要靠近其他热源，在长期连续工作时，对输出电流要适当限制。

2．本电源虽有负载短路保护电路，但当负载短路时，一经发现，应立即切断电源或断开输出端子的连接线，必须排除故障后方可正常使用，长时间负载短路容易引起整机损坏。
