哈特曼HARTMANN柱塞泵-系列参数

柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的技术参数1.缸体与柱塞2.工作容积3.端面配油径向载荷4.配流盘5.轴径较小三、缸体倾斜的限制四、配流传动轴的作用五、柱塞泵的应用领域正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，广泛应用于各种液压系统中。

其主要构成部分为缸体和柱塞，柱塞在缸体内进行往复运动。

在工作容积增大时，柱塞泵会吸油；而在工作容积减小时，则会排油。

二、柱塞泵的技术参数1.缸体与柱塞：柱塞泵的缸体与柱塞是其核心部件。

缸体通常为圆筒形，柱塞则是圆柱形，它们之间的配合精度直接影响着泵的工作效率和寿命。

2.工作容积：柱塞泵的工作容积是指柱塞在往复运动过程中，从一个端点到另一个端点所扫过的空间体积。

工作容积的增大或减小，决定了泵的吸油或排油能力。

3.端面配油径向载荷：端面配油径向载荷由缸体外周的大轴承所平衡，它能够有效限制缸体的倾斜，保证泵的稳定运行。

4.配流盘：配流盘是柱塞泵的一个重要部件，它能够根据需要，调整泵的输出流量和压力，实现对液压系统的精确控制。

5.轴径较小：柱塞泵的轴径较小，这使得泵的结构更加紧凑，同时也降低了泵的重量和成本。

三、缸体倾斜的限制在柱塞泵的工作过程中，缸体的倾斜会对泵的性能产生不良影响。

为了解决这个问题，设计者采用了端面配油径向载荷平衡缸体外周的大轴承，有效限制缸体的倾斜。

四、配流传动轴的作用配流传动轴是柱塞泵的一个重要部件，它主要负责将电机的转矩传递给泵，从而使柱塞进行往复运动。

此外，配流传动轴还能够通过调整轴径大小，实现对泵的流量和压力的控制。

五、柱塞泵的应用领域柱塞泵广泛应用于各种液压系统中，如工程机械、汽车、船舶、机床等。

柱塞泵的工作原理及技术参数柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决议。

柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴掌控是可变的。

柱塞泵的工作原理供油开始时刻不随供油行程的变化而变化。

转动柱塞可更改供油终了时刻，从而更改供油量。

柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。

进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度；当柱塞上端面把柱塞套上的进油孔打开后，充分在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。

回油过程柱塞向上供油，当上行到柱塞上的斜槽（停供边）与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通；油压蓦地下降，出油阀在弹簧力的作用下快速关闭，停止供油。

此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。

此时便开始了下一个循环。

柱塞泵以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内显现负压；这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。

这种工作方式连续运动后就形成了连续供油。

机械使用柱塞泵缸体镶装铜套的，可以接受更换铜套的方法安装。

首先把一组柱塞杆外径修整到统一尺寸，再用1000#以上的砂纸抛光外径。

变量轴向柱塞泵的技术参数变量轴向柱塞泵的轴承腔为高压润滑确保其长期的使用寿命。

此变量泵和PSV型比例多路阀及LHT、LHDV型平衡阀同时使用，可实现系统完美的性能。

该泵更改输入转向特别简单，可在现场直接进行。

适应正在使用的不同工况。

工作管路油口：油口和固定螺纹设计用于最大规定压力。

机器或系统制造商必需确保连接元件和管路的安全系数充分规定的工作条件（压力、流量、液压油、温度）。

柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的工作原理三、柱塞泵的技术参数四、柱塞泵的应用领域五、柱塞泵的优缺点正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，主要由缸体和柱塞组成。

柱塞在缸体内进行往复运动，根据工作容积的变化，实现吸油和排油。

柱塞泵具有结构简单、工作稳定、输出流量均匀等特点，在液压系统中被广泛应用。

二、柱塞泵的工作原理柱塞泵的工作原理是利用柱塞在缸体内的往复运动，改变工作容积，从而实现液压油的吸入和排出。

当柱塞向外运动时，缸体内工作容积增大，此时泵吸油；当柱塞向内运动时，缸体内工作容积减小，此时泵排油。

通过配流盘来调节液压油的流向，从而实现输出流量的控制。

三、柱塞泵的技术参数柱塞泵的技术参数主要包括排压比、工作效率、输入功率、输出流量、工作压力等。

排压比是衡量柱塞泵性能的重要指标，它直接影响到泵的工作效率。

工作效率是指泵输出功率与输入功率之比，效率越高，说明泵的性能越好。

输入功率和输出流量是衡量泵工作能力的指标，输入功率越大，输出流量越多，说明泵的能力越强。

工作压力则是指泵能承受的最大压力。

四、柱塞泵的应用领域柱塞泵在液压系统中具有广泛的应用，主要应用于工程机械、汽车、船舶、机床等领域。

在工程机械中，柱塞泵常用于液压起重机、液压挖掘机等设备；在汽车行业中，柱塞泵常用于动力转向、液压制动等系统；在船舶领域，柱塞泵常用于船舶的舵机、起锚机等设备；在机床行业中，柱塞泵常用于数控机床、磨床等设备。

五、柱塞泵的优缺点柱塞泵具有结构简单、工作稳定、输出流量均匀等优点，在液压系统中得到广泛应用。

然而，柱塞泵也存在一些缺点，如泵的效率较低、容易泄漏、对油质要求较高等。

轴向柱塞泵的性能参数轴向柱塞泵的性能参数轴向柱塞泵的主要性能有压力、排量、转速、效率和寿命等，主要结构参数有柱塞的直径、柱塞数、斜盘倾角等。

(l)压力在各种液压泵中，柱塞泵能达到的T作压力最高。

直轴式和斜轴式柱塞泵的压力普遍达到了40～48MPa，某些军品甚至达60MPa;旋转斜盘式柱塞泵的最高压力达100MPa。

(2)排量的估算及范围轴向柱塞泵的排量主要取决于柱塞直径、柱塞的有效行程、斜盘倾角（传动轴与缸体轴线之间的夹角）以及每个工作循环中各柱塞的作用次数等。

柱塞泵排量的通用计算公式为V=Kπ/4d2hZ×10-3 (mL/r)式中 K——每个工作循环中各柱塞的作用次数；d——柱塞直径，mm；h——柱塞的有效行程，mm；Z——柱塞数。

轴向柱塞泵的排量计算公式见下表。

常用直轴式柱塞泵的排量范围为1.5～1500mL/r；斜轴式柱塞泵的排量范围为5～2500mL/r；旋转斜盘式柱塞泵的排量范围为2.5～100mL/r。

(3)转速柱塞泵的许用转速均很高，具体数值因排量规格不同而异，例如小排量的转速可超过10000r/min，中等排量泵的转速为3000～5000r/min，大规格重系列直轴泵在有预压的条件下，转速也可达2000r/min以上。

(4)效率在已知的各种液压泵中，由于柱塞泵的工作容积具有完全连续的密封线（面），故能达到最高的容积效率。

又由于各运动副之间的润滑条件良好，它的机械效率也已达到了很高的水平。

目前40MPa压力级重系列轴向柱塞泵在额定工况点附近的容积效率和机械效率均超过95%，最高总效率高达91%～93%。

由于斜轴式柱塞泵缸体的摆角可以较大，工作容积内的“死容积”相对较小，又没有滑履静压支承的漏损项，加之缸体和柱塞的受力情况较好，它的容积效率和机械效率都会比同档次的直轴式柱塞泵要更高一些。

由于泄漏和摩擦的缘故，容积效率和机械效率相乘而得的总效率曲线为一种随压力和转速的增加先升高然后又降低的走势。

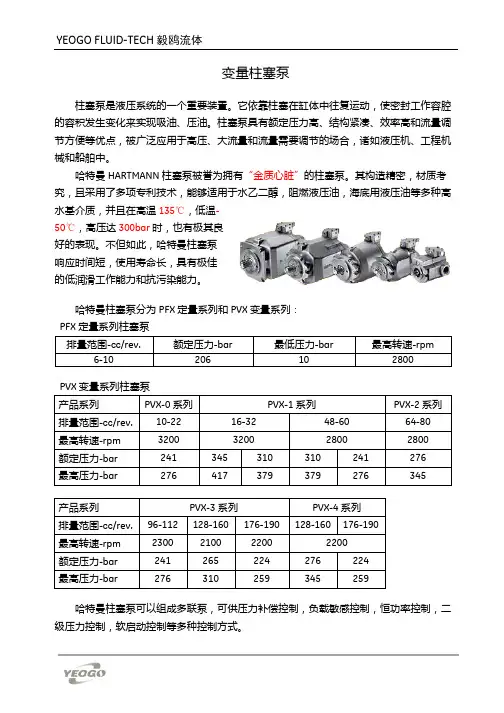

YEOGO FLUID-TECH 毅鸥流体变量柱塞泵柱塞泵是液压系统的一个重要装置。

它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

哈特曼HARTMANN 柱塞泵被誉为拥有“金质心脏”的柱塞泵。

其构造精密，材质考究，且采用了多项专利技术，能够适用于水乙二醇，阻燃液压油，海底用液压油等多种高水基介质，并且在高温135℃，低温-50℃，高压达300bar 时，也有极其良好的表现。

不但如此，哈特曼柱塞泵响应时间短，使用寿命长，具有极佳的低润滑工作能力和抗污染能力。

哈特曼柱塞泵分为PFX 定量系列和PVX 变量系列： PFX 定量系列柱塞泵 排量范围-cc/rev.额定压力-bar 最低压力-bar最高转速-rpm6-10 206102800PVX 变量系列柱塞泵 产品系列 PVX-0系列 PVX-1系列PVX-2系列 排量范围-cc/rev. 10-22 16-32 48-60 64-80 最高转速-rpm 3200 320028002800 额定压力-bar 241 345 310 310 241 276 最高压力-bar 276417 379379276345产品系列 PVX-3系列 PVX-4系列排量范围-cc/rev. 96-112 128-160 176-190 128-160 176-190 最高转速-rpm 2300 2100 2200 2200 额定压力-bar 241 265 224 276 224 最高压力-bar 276 310259 345259哈特曼柱塞泵可以组成多联泵，可供压力补偿控制，负载敏感控制，恒功率控制，二级压力控制，软启动控制等多种控制方式。

二、型号说明示例：63SCY14-1B表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。

（即1000r/min时公称流量为63L/min）三、油泵系列规格（见表1.表2）表1 CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数公称排量 1.25 2.5 5 10 2.5 63 160 250 额定压力（MPa）31.5理论（空载）排量（ml/r） 1.74 3.49 5.5 10.9 26.9 67.8 175.6 253.8 1000r/min的公称流量（l/min） 1.25 2.5 5 10 25 40 63 160 250 公称转速（r/min）1500 1500 1500 1500 1500 1500 1000 1000最高转速（r/min）最大理论扭矩（Nm）8.7 17.5 27.4 54.6 134.9 339.9 880.3 1272.4 1000r/min的最大理论功率（KW）0.9 1.8 2.9 5.7 14.1 20.7 35.6 92.2 133.2变量形式CCY14-1B 0 0 0 0 0 DCY14-1B √√√√√√YCY14-1B √√√√√SCY14-1B √√√√√√MCY14-1B √√√√√√√√PCY14-1B √√√√√√LCY14-1B 0 0 0 0 0 ZCY14-1B 0 0 0 0 0 0 MYCY14-1B √√√√√BCY14-1B √√√√√√※注：经技术洽谈后订货，有“0”者表示油流可以换向，有√者表示油流不可换向，空白者表示无该品种。

表2 GY14-1B（GM14-1B）轴向柱塞泵（马达）系列参数公称排量16 32 80 400 额定压力（MPa）25 理论（空载）排量（ml/r）17.0 34.1 87.6 365.5 1000r/min的公称流量（l/min）16 32 80 400 公称转速（r/min）1500 1500 1500 1000最高转速（r/min）特定最大理论扭矩（Nm）67.6 135.5 348.2 1452.7 1000r/min的最大理论功率（KW）7.4 14.8 37 169.2变量形式CGY14-1B 0 0 0 0 YGY14-1B √√√√DGY14-1B √√√√SGY14-1B √√√√MGY14-1B √√√√PGY14-1B √√√√LGY14-1B √√√√ZGY14-1B 0 0 0 0 BGY14-1B √√√√MYGY14-1B √√√√※注：本产品属CY系列派生系列10.25.(32).40.63.(80)PCY14-1B括号内为PGY 160.250.(400)PCY14-1B型号进口出口回油口10PCY14-1B 22×16 18×13 10×8 25（32）PCY14-1B 34×24 28×20 10×8 40PCY14-1B 42×30 34×24 12×10 63（80）PCY14-1B 50×38 42×30 12×10 160PCY14-1B 63×46 50×38 18×15 250PCY14-1B 75×55 63×46 18×15 400PGY14-1B 90×66 75×55 22×18型号 B bb0（N9）b1 b2 b3 b4 D0D1（f9）D2 D3d（h6）d1 d2 d310PCY14-1B 180 142 8 50 88 110 100 75 125 150 25 M22×1.5M14×1.525（32）PCY14-1B 191 172 8 66 100 110 125 100 150 170 30 M33×2M14×1.540PCY14-1B 191 172 10 66 100 110 135 100 150 170 32 M39×2 M18×1.563（80）PCY14-1B 258 200 12 74 104 110 155 120 190 225 40 M42×2M18×1.5160PCY14-1B 322 340 16 100 120 90 110 198 150 240 300 55 50 64 M22×1.5250PCY14-1B 385 420 18 100 140 110 110 230 180 280 360 60 55 76 M22×。

柱塞泵技术参数摘要：I.柱塞泵简介A.柱塞泵的定义B.柱塞泵的工作原理C.柱塞泵的分类II.柱塞泵的主要技术参数A.流量B.压力C.功率D.转速E.效率III.柱塞泵的技术参数对性能的影响A.流量与输送介质的关系B.压力对泵的工作效率的影响C.功率与泵的驱动方式的关系D.转速对泵的性能的影响E.效率对能源消耗的影响IV.如何选择合适的柱塞泵技术参数A.根据输送介质的特点选择B.根据工作条件选择C.根据泵的应用场合选择D.根据经济性选择V.柱塞泵技术参数的未来发展趋势A.高效节能B.环保C.智能化正文：柱塞泵是一种广泛应用于各个领域的泵，其工作原理是利用柱塞在泵缸内作往复运动，使泵缸内的活塞腔体积发生变化，从而实现吸入和排出介质的目的。

柱塞泵的分类主要有径向柱塞泵、轴向柱塞泵和混合式柱塞泵等。

柱塞泵的主要技术参数包括流量、压力、功率、转速和效率等。

流量是指泵在单位时间内输送介质的体积，是衡量泵工作能力的重要指标；压力是指泵在单位面积上产生的压力，是衡量泵工作效果的重要指标；功率是指泵在单位时间内所做的功，是衡量泵驱动能力的重要指标；转速是指泵轴每分钟的转数，是衡量泵工作速度的重要指标；效率是指泵的有效功率与输入功率之比，是衡量泵能源利用效率的重要指标。

柱塞泵的技术参数对泵的性能有着重要的影响。

流量与输送介质的关系密切，不同的介质需要不同的流量；压力对泵的工作效率有直接影响，压力越高，效率越高；功率与泵的驱动方式有关，不同的驱动方式需要的功率不同；转速对泵的性能也有影响，合适的转速可以提高泵的性能；效率对能源消耗有直接影响，高效率的泵可以减少能源消耗。

选择合适的柱塞泵技术参数是保证泵正常运行的关键。

首先要根据输送介质的特点选择，例如介质的粘度、腐蚀性等；其次要根据工作条件选择，例如泵的工作压力、温度等；再者要根据泵的应用场合选择，例如用于输送清水还是用于输送油品等；最后要根据经济性选择，例如泵的购买费用、运行费用等。

柱塞泵参数选择偏心轮偏心轮是利用旋转中心不在轴心而外圆发生位移偏移从而导致周期性的距离变化。

根据柱塞直径及流量查《液压气动设计计算图表》得偏心轮的直径：d =38mm偏心距 e =5mme 即轴心与旋转中心的距离l =40mml ——偏心轮长度容积往复轴径柱塞泵的柱塞移动距离S ∆称为行程，柱塞的面积A ,泵缸直径为D ，则活塞每往复一次的理论排液体积V 为24V D L AL π===2543.43mm再假设柱塞泵的往复的次数为n ，则柱塞泵的理论流量为60Vt Vnq ==35.613/cm s 由于存在活塞泵和泵缸之间的泄露以及阀与压水阀滞后泵的动作所导致倒流，每分钟所损失的液体体积vl q ，故往复的实际流量V vt vl q q q =-，引入容积效率：vv vtq q η=则柱塞泵的实际流量v vt q q η=求η液压泵泄漏由1Q ∆（平面间隙泄漏）2Q ∆（径向径隙泄漏）组成3112b Q p ul δ∆=∆31126ln(/)pQ ur r πδ∆∆=∙12sq pQ C wπ∆=∙s C ：液压泵的结构常数；q 排量；p ∆压力差；u 绝对粘度p th L Q Q Q =-112th L P th thQ Q Q QQ Q η-===- 12S nC pu ηπ∆=-∙ 查《液压气动设计计算图表》得η=0.830.83v vt q q ==0.8335.61⨯=29.563/cm s泵体设计偏心腔体设计偏心轮腔体是保证偏心轮在其中能在规定的范围自由转动。

因此腔体的尺寸直接影响机械工作，腔体尺寸太大会使整体设计尺寸增大，过小有可能出现机械摩擦产生噪音，这与设计和制作不符合，因此根据d =38mm 偏心距e =5mm ，初步设计腔体为长方形结构，偏心轮最大转动距离'l =38()2(5)24822d e +⨯=+⨯=mm左端为柱塞伸出长度为8 mm,右端为偏心轮与腔壁的距离设为8mm 因此腔体总长L88488864L l =++=++=mm根据偏心轮宽度b =40mm 套筒长度3mm 轴承颈为5mm 前端留间隙4mm ，因此宽度B4035452B=+++=mm深度64H l==mm泵身设计在右端设泵体的壁厚为8mm，又因安装螺钉为M6 ⨯12，即6d m m=（粗牙螺纹大径）螺钉顶部22612D d==⨯=mm而在螺钉留有装卸间隙为4mm，因此轴的旋转中心到右端1l164812448124460 22Ll=++++=++++=mm左端2106l=mm右端盖310l=mm 因此总长度1231066010176L l l l=++=++=总mm高度H总应由H、壁厚、基座、边缘这几部分构成因此(864)26436100H H=+++⨯=+=总mm宽度左端有前端盖310l=mm腔体宽度B=52mm壁厚9mm【液压传动设计手册】组成，所以左端1392052981B l B=++=++=mm右端2811269B=-=mm轴选择轴的材料并确定许用应力选择45钢正火处理由表1查的强度极限Bδ =600Mpa，由表2查得其许用弯曲应力[1δ-]=55Mpa 。

常见进口液压柱塞泵马达的技术参数进口液压柱塞泵马达是一种常用的液压传动元件，其技术参数主要包括输出转矩、排量、压力、速度等方面。

下面将对其常见的技术参数进行详细介绍。

1.输出转矩：液压柱塞泵马达的输出转矩是其最重要的参数之一、输出转矩是驱动外部负载工作的能力，通常以牛顿·米（Nm）或千牛顿·米（kNm）为单位进行表示。

输出转矩主要由液压系统的工作压力、柱塞有效工作面积和输出速度等因素决定。

2.排量：排量是液压柱塞泵马达每转一圈输出的液压油体积。

排量通常以毫升/转或立方厘米/转为单位表示。

排量大小与液压柱塞泵马达的泵斜盘、柱塞有效工作行程等因素有关，不同的排量能够满足不同负载要求。

3. 压力：压力是液压柱塞泵马达的输出压力。

液压柱塞泵马达的工作压力通常以兆帕（MPa）或巴（Bar）为单位表示。

液压柱塞泵马达的输出压力由液压系统的工作压力、泵斜盘和柱塞有效工作面积等因素决定。

4. 速度：速度是液压柱塞泵马达的输出转速。

液压柱塞泵马达的输出速度通常以转/分钟（rpm）或转/秒（r/s）为单位表示。

液压柱塞泵马达的输出速度由液压系统的流量和负载要求等因素决定。

5.效率：效率是液压柱塞泵马达转换液压能为机械能的能力。

液压柱塞泵马达的效率通常以百分比（%）表示，表示液压泵流出的液压功率与输入电机功率之比。

液压柱塞泵马达的效率通常在70%至90%之间。

6.工作温度：工作温度是指液压柱塞泵马达在使用过程中能够正常工作的温度范围。

液压柱塞泵马达通常能够在-20°C至120°C的温度范围内进行正常工作。

7. 整体尺寸：液压柱塞泵马达的整体尺寸包括长度、宽度和高度等方面。

这些尺寸通常以毫米（mm）为单位给出，用于确定液压柱塞泵马达在系统中的安装位置和布局。

8. 重量：液压柱塞泵马达的重量是指其本身的重量。

重量通常以千克（kg）为单位给出，液压柱塞泵马达的重量可以影响整个液压系统的重量和体积。

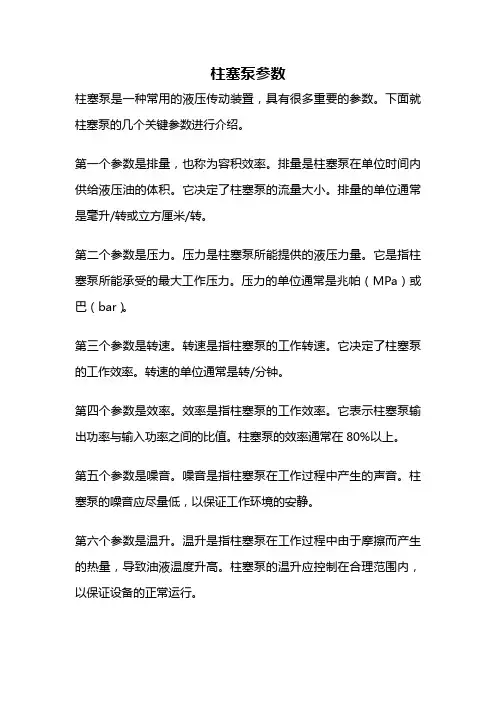

柱塞泵参数柱塞泵是一种常用的液压传动装置，具有很多重要的参数。

下面就柱塞泵的几个关键参数进行介绍。

第一个参数是排量，也称为容积效率。

排量是柱塞泵在单位时间内供给液压油的体积。

它决定了柱塞泵的流量大小。

排量的单位通常是毫升/转或立方厘米/转。

第二个参数是压力。

压力是柱塞泵所能提供的液压力量。

它是指柱塞泵所能承受的最大工作压力。

压力的单位通常是兆帕（MPa）或巴（bar）。

第三个参数是转速。

转速是指柱塞泵的工作转速。

它决定了柱塞泵的工作效率。

转速的单位通常是转/分钟。

第四个参数是效率。

效率是指柱塞泵的工作效率。

它表示柱塞泵输出功率与输入功率之间的比值。

柱塞泵的效率通常在80%以上。

第五个参数是噪音。

噪音是指柱塞泵在工作过程中产生的声音。

柱塞泵的噪音应尽量低，以保证工作环境的安静。

第六个参数是温升。

温升是指柱塞泵在工作过程中由于摩擦而产生的热量，导致油液温度升高。

柱塞泵的温升应控制在合理范围内，以保证设备的正常运行。

第七个参数是容积效率。

容积效率是指柱塞泵在工作过程中泄漏损失的程度。

容积效率越高，泄漏损失越小，柱塞泵的工作效率越高。

第八个参数是寿命。

寿命是指柱塞泵的使用寿命。

柱塞泵的寿命受到很多因素的影响，包括材料、润滑、维护等。

第九个参数是可靠性。

可靠性是指柱塞泵在工作过程中的稳定性和可靠性。

柱塞泵应具有良好的可靠性，以保证系统的正常运行。

以上是柱塞泵的几个重要参数，它们对柱塞泵的性能和工作效果有着重要的影响。

在选择柱塞泵时，需要根据实际需求和工作条件来确定合适的参数。

同时，在使用和维护柱塞泵时，也需要注意这些参数的变化和调整，以保证柱塞泵的正常运行和长期可靠性。

柱塞泵技术参数
摘要：
一、柱塞泵概述
二、柱塞泵的工作原理
三、柱塞泵的技术参数
四、柱塞泵的应用领域
五、柱塞泵的维护与保养
正文：
一、柱塞泵概述
柱塞泵是一种常见的液压元件，主要由缸体与柱塞构成。

柱塞在缸体内作往复运动，在工作容积增大时吸油，工作容积减小时排油。

柱塞泵的结构相对简单，但其工作性能却非常稳定可靠，被广泛应用于各种液压系统中。

二、柱塞泵的工作原理
柱塞泵的工作原理主要依赖于柱塞在缸体内的往复运动。

当柱塞向外移动时，缸体内部的工作容积增大，此时油液被吸入；而当柱塞向内移动时，缸体内部的工作容积减小，油液则被排出。

通过这种方式，柱塞泵实现了油液的连续输送。

三、柱塞泵的技术参数
柱塞泵的技术参数主要包括排量、压力、效率、轴向力等。

其中，排量是衡量柱塞泵输送能力的重要指标，单位为立方米/小时；压力是指柱塞泵所能产生的最大压力，单位为兆帕；效率则是评价柱塞泵性能优劣的关键参数，它反
映了柱塞泵将输入的机械能转换为液压能的效果；轴向力是指柱塞在往复运动过程中产生的力，单位为牛顿。

四、柱塞泵的应用领域
柱塞泵广泛应用于各种液压系统中，如工程机械、汽车制造、船舶制造等领域。

此外，柱塞泵在石油化工、冶金、矿山等重工业领域也有着广泛的应用。

五、柱塞泵的维护与保养
为了确保柱塞泵的正常运行，延长其使用寿命，定期进行维护与保养是十分必要的。

主要维护内容包括清洁、润滑、检查、更换零部件等。

柱塞泵技术参数摘要：I.柱塞泵简介A.柱塞泵的定义B.柱塞泵的工作原理C.柱塞泵的分类II.柱塞泵的技术参数A.流量参数1.流量范围2.流量精度B.压力参数1.压力范围2.压力精度C.功率参数1.功率范围2.功率效率D.转速参数1.转速范围2.转速精度E.材质参数1.材料种类2.密封材料III.柱塞泵的应用领域A.工业应用B.农业应用C.建筑应用D.能源应用IV.柱塞泵的维护与保养A.日常维护B.定期检查C.故障排除正文：柱塞泵是一种常见的流体输送设备，具有流量大、压力高、效率高等优点，广泛应用于各个领域。

本文将详细介绍柱塞泵的技术参数及应用领域，并探讨柱塞泵的维护与保养方法。

首先，我们来了解柱塞泵的定义和工作原理。

柱塞泵是一种通过柱塞在泵体内作往复运动，使工作容积周期性变化，从而实现流体吸入和排出的泵。

柱塞泵根据柱塞的数量可分为单柱塞泵和多柱塞泵；根据泵的结构可分为径向柱塞泵和轴向柱塞泵。

接下来，我们重点关注柱塞泵的技术参数。

柱塞泵的流量参数包括流量范围和流量精度。

流量范围指柱塞泵能够输送的流体体积，该参数与泵的结构、柱塞的数量和直径等因素有关。

流量精度是指泵输出流量的准确程度，通常由泵的制造工艺和测量仪表的精度决定。

压力参数是柱塞泵的另一个重要技术参数，包括压力范围和压力精度。

压力范围指泵能够产生的压力范围，与泵的柱塞数量、直径、行程等因素有关。

压力精度是指泵输出压力的准确程度，受到泵的制造工艺、密封性能等因素的影响。

此外，柱塞泵的功率参数、转速参数和材质参数也是衡量泵性能的重要指标。

功率参数包括功率范围和功率效率，反映了泵的能源利用效率；转速参数包括转速范围和转速精度，反映了泵的工作稳定性；材质参数包括泵的主要部件材料和密封材料，关系到泵的耐用性和安全性。

在了解了柱塞泵的技术参数之后，我们来看一下柱塞泵的应用领域。

柱塞泵广泛应用于工业、农业、建筑和能源等行业。

在工业生产中，柱塞泵可用于输送各种液体和浆料，如水、油、乳化液等；在农业领域，柱塞泵可用于灌溉、喷洒等；在建筑行业，柱塞泵可用于输送水泥浆、砂浆等；在能源行业，柱塞泵可用于输送燃油、燃气等。

柱塞泵型号参数手册
柱塞泵是一种常用的泵类设备,广泛应用于液体输送、化学反应等领域。

以下是柱塞泵型号参数手册中的主要内容:
1. 柱塞泵的型号
柱塞泵的型号通常由以下几个部分组成:泵的出口尺寸、泵的流量、泵的扬程、泵的压力等参数。

这些参数是柱塞泵设计时需要考虑的关键因素,直接关系到泵的性能和效率。

2. 柱塞泵的参数
柱塞泵的参数包括:
- 工作压力:柱塞泵的工作压力是指泵在正常运行时的工作压力,通常与泵的型号和制造材质有关。

- 流量特性:柱塞泵的流量特性指的是泵的流量随着压力变化而变化的曲线。

根据流量特性,可以选择合适的泵类型和压力等级。

- 扬程:柱塞泵的扬程是指泵在正常运行时所能达到的最高扬程,通常与泵的流量、泵的扬程和泵的压力有关。

- 功率:柱塞泵的功率是指泵在正常运行时产生的热量和机械能,通常与泵的流量、泵的扬程和泵的压力有关。

- 可输送介质:柱塞泵可以输送多种介质,包括水、油、气体等。

不同的介质需要选择合适的泵类型和参数。

- 使用环境:柱塞泵的使用环境包括温度、压力、湿度等。

不同的环境需要选择合适的泵类型和参数。

3. 柱塞泵的特点
柱塞泵的特点包括:
- 高效节能:柱塞泵通过利用凸轮的压缩过程来产生动力,可以
实现高精度的流量控制和压力控制,因此具有较高的效率。

- 稳定性好:柱塞泵的凸轮和泵壳结构稳定,不易受到外界环境
因素的影响,因此具有良好的稳定性。

- 使用范围广泛:柱塞泵可以适用于多种行业,包括建筑、化工、石油、环保等领域。

HA系列变量柱塞泵产品外观及简介规格16 (160)32系列目录特点 (1)型号说明 (2)控制形式 (2)性能参数 (3)特性曲线 (4)“01”型安装连接尺寸 (9)“04”型安装连接尺寸 (15)特点使用注意事项 (21)—用于液压开式回路的斜盘结构轴向柱塞泵—流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无级变量。

“01”型手动调节，“04”型改变输入电流调节—有单独的注油口和两个泄油口供选择—优良的吸入性能—低噪声—长寿命—节能特性明显—反应速度快，精度高特点 (23)型号说明 (24)技术参数 (25)特点…………………………………………………………………………………………………………………………… 28型号说明……………………………………………………………………………………………………………………… 29通轴分类代码…………………………………………………………………………………………………………………　30技术参数……………………………………………………………………………………………………………………… 31安装注意事项………………………………………………………………………………………………………………… 33特性曲线……………………………………………………………………………………………………………………… 34安装连接尺寸………………………………………………………………………………………………………………… 37DR压力控制…………………………………………………………………………………………………………………… 43DRG压力控制，远程控制 …………………………………………………………………………………………………… 45DFR，DFR1压力/流量控制…………………………………………………………………………………………………… 47DFLR压力/流量/功率控制…………………………………………………………………………………………………… 49通轴…………………………………………………………………………………………………………………………… 51组合泵的安装连接尺寸……………………………………………………………………………………………………… 52通轴驱动，安装连接尺寸…………………………………………………………………………………………………… 53HA10VSO系列变量柱塞泵规格18…14031系列额定压力 28 MPa 峰值压力 35 M P a—用于液压开式回路的斜盘结构轴向柱塞变量泵—流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无级变量—ISO或SAE标准的安装法兰—米制SAE法兰连接或UNC固定螺纹—有两个壳体泄油孔—优良的吸入性能—允许连续运行压力可达 28 MPa —低噪声—长寿命—驱动轴能承受轴向及径向负载—高的功率/重量比—广范围的多种控制形式开式回路目录产品外观及简介特点HA10VSO 71DR /31R-P P A 12运行模式泵，开式回路O K02轴向柱塞元件变量泵，斜盘结构，工业驱动用，额定压力为28MPa，峰值压力为35MPa HA10VS系列31密封带FKM轴封的NBR（丁睛橡胶，符合DIN ISO 1629)FKM(氟橡胶，符合DIN ISO 1629)P V控制结构控制压力DR 284571100140√√√√√√√√√√√√√√√√√√√√DRG远程控制DFR 压力/流量控制在X油路无小孔DFR1转动方向R 从轴端看顺时针逆时针L型号说明安装法兰ISO 2孔284571100140√√√√A B ISO 4孔////√/C DSAE 4孔SAE 2孔√√√√////√/规格排量（mL/r)28457110014018通轴284571100140无通轴驱动通轴驱动（请见第30页）√NOO √√√√K…18√轴端带键直轴DIN 6885花键轴SAE2845花键轴SAE(较高的通轴驱动转矩）71100140√√√√√7/8″1″ 1 1/4″ 1 1/2″ 1 3/4″7/8″1″ 1 1/4″//P S R K 带键直轴SAE √√√√√U花键轴SAE(不适合通轴驱动）///7/8″ 1 1/4″18√3/4″√/5/8″18√/√/工作油口连接压力油口B和吸油口S在轴向方向，SAE油口法兰，公制固定螺纹11126162284571100140√√√√√√√√√√18√√18√√√√√√√√压力/流量/功率控制DFLR/压力油口B和吸油口S在侧面方向，SAE油口法兰，公制固定螺纹压力油口B和吸油口S在轴向方向，SAE油口法兰，UNC固定螺纹压力油口B和吸油口S在方向，SAE油口法兰，UNC固定螺纹侧面√√规格65系列53额定压力25MPa 峰值压力31.5MPa特点............................................................................................................................................. 62型号说明....................................................................................................................................... 63油液............................................................................................................................................. 64技术参数....................................................................................................................................... 64DR压力控制.................................................................................................................................... 66DRG压力控制、遥控式 ..................................................................................................................... 67DFR和DFR1压力流量控制 .................................................................................................................. 68LA...压力、流量和恒功率控制............................................................................................................ 69安装连接尺寸 (70)—斜盘结构轴向柱塞泵，适液压传动。

柱塞泵工作原理及型号
柱塞泵是一种常用的液压传动装置，工作原理是通过柱塞在柱塞孔内做往复运动来实现液压油的压力变化。

柱塞泵主要由泵体、柱塞、圆盘、进油口和排油口等组成。

具体工作原理如下：
1. 进油阶段：液压油从进油口进入泵体，充满柱塞孔和柱塞的边缘。

2. 排油阶段：柱塞快速推向圆盘，将柱塞孔封闭，液压油被迫进入柱塞孔内。

此时柱塞孔内的液压油受到柱塞的推压而进一步增压，从而将压力传递到排油口，使液压油排出。

柱塞泵有很多不同的型号，根据不同的使用场景和需求可选择适合的型号。

常见的柱塞泵型号有：
1. AXIAL-PAISTON PUMP （轴向柱塞泵）：采用轴向入口，适用于高流量和高压力的应用，如油田和挖掘机等。

2. RADIAL-PISTON PUMP （径向柱塞泵）：采用径向入口，适用于中低流量和中低压力的应用，如汽车和船舶等。

3. BENT AXIS PUMP （弯轴柱塞泵）：采用弯轴设计，能提供高功率和高效率，适用于工程机械和农业机械等。

总之，柱塞泵通过柱塞的往复运动来实现液压油的压力变化，不同的型号适用于不同的工作条件和需求。

柱塞泵型号参数含义1. 嘿，你知道柱塞泵型号里的那些数字和字母都代表啥意思不？就好比人的名字都有含义一样，柱塞泵型号参数也藏着好多关键信息呢！比如说，某个型号可能就代表着它的压力能达到多高，就像大力士能举起多重的东西一样。

2. 哎呀呀，柱塞泵型号参数含义可重要啦！这就像是给柱塞泵贴上了独特的标签，告诉我们它有啥本事。

比如有的参数能让我们知道它的流量大小，那不就像水流的快慢嘛！3. 哇塞，可别小瞧了柱塞泵型号参数的含义哦！这就如同解开柱塞泵的秘密密码。

像有些参数表示它的转速，这可关系到它干活的速度快慢呢，是不是很神奇呀？4. 嘿，你想想看，柱塞泵型号参数的含义是不是超级有趣呀？好比是了解一个新朋友的特点一样。

比如说某个参数显示它的功率大小，这不就像知道一个人有多大力气嘛！5. 哟呵，柱塞泵型号参数含义可是很有讲究的呢！这就好像是读懂柱塞泵的个性。

像是某个参数体现它的尺寸大小，就像知道一个东西是大是小一样关键呀！6. 哇哦，柱塞泵型号参数含义真的不能不知道呀！就像知道自己喜欢的零食有啥口味一样重要。

比如参数显示它的材质，那可是决定它耐不耐用呢！7. 嘿呀，难道你不想搞清楚柱塞泵型号参数的含义吗？这就像探索一个未知的宝藏一样刺激呢！像有的参数表明它的适用范围，这不就像知道啥场合该用啥工具嘛！8. 哎呀，柱塞泵型号参数的含义真的好关键呀！就如同了解一个战士的武器装备一样。

例如参数体现它的密封性能，这可是关乎会不会漏油呢，多重要啊！9. 哇，柱塞泵型号参数含义可是很值得研究的哟！就像搞清楚一道美食的做法一样有意思。

像有的参数反映它的噪音水平，那可关系到工作环境吵不吵呀！10. 嘿，一定要搞懂柱塞泵型号参数含义呀！这简直就是掌握柱塞泵的灵魂嘛！比如说参数显示它的维护要求，那不就像知道怎么照顾一个宝贝一样嘛！我的观点结论就是：了解柱塞泵型号参数含义非常重要，能让我们更好地使用和选择柱塞泵。

HARTMANN变量柱塞泵
HARTMANN变量柱塞泵
HARTMANN柱塞泵、HARTMANN变量柱塞泵、煤油柱塞泵
麦塔雷斯公司（METARIS INC.）成立于1952年，从制造摊铺机开始，转为工程机械零配件供应商，继而成为液压泵的专业供应商。

总部位于加拿大多伦多，在美国密西西比州的福雷斯特设有分厂，是北美著名的叶片泵，齿轮泵和柱塞泵产品及零部件的供应商。

排量范围10-190cc/rev，额定压力241-345bar,可选多种轴及控制方式。

特殊的密封材料，高温、低温工作环境可选择，多种变量控制方式可选，交货期为3-4周。

可提供成套油泵电机（防爆）组合。

上海智川工贸有限公司优势供应美国HARTMANN柱塞泵、HARTMANN变量柱塞泵、煤油柱塞泵。
