隔离开关
隔离开关又称刀闸，是变电站中重要的一次设备数量众多，且操作频繁结构相对简单、没有专门灭弧装置、无灭弧能力闭锁回路可以避免恶性误操作事故发生信号回路将信号传送至监控后台，及时发现缺陷_ 隔离开关的主要作用:
1、隔离电源
2、改变运行方式
3、分、合小电容电流和电感电流_
隔离开关的牌子
推荐民熔电气

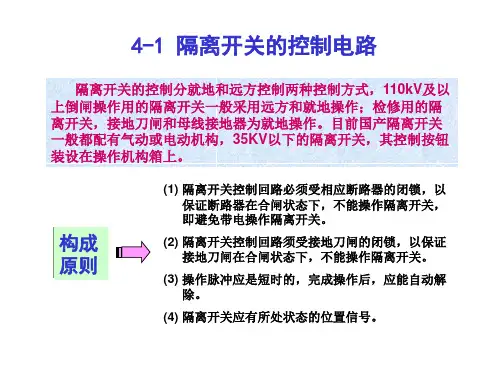

隔离开关主要组成部分:1、支持底座2、导电部分3、绝缘子4、传动机构5、操控机构隔离开关控制回路
开关的机械联锁及电气闭锁变电设备运行的“五防”中，与隔离开关相关的误操作就有三个:带负荷拉(合)刀闸、带电合地刀和带地刀合刀闸隔离开关的通用闭锁逻辑如下:
1.对于双母线类接线，只有母联断路器及其两侧隔离开关合上时才允许倒母线;
2.除倒母线外，断路器间隔内的隔离开关应在断路器分闸后才能分合闸;
3.合隔离开关时，隔离开关两侧接地开关应分开、接地线应拆除，包括经断路器、主变、接地变、站用变、电缆等连接的接地开关及接电线;
4.旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才能合闸;
5.非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开，旁路母线上所有接地开关分开、所在间隔线路侧接地开关(主变各侧接地开关)在分开的状态下才能合闸。

目前使用的技术措施及装置包括:
1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关的操作目前使用的技术措施及装置包括:1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

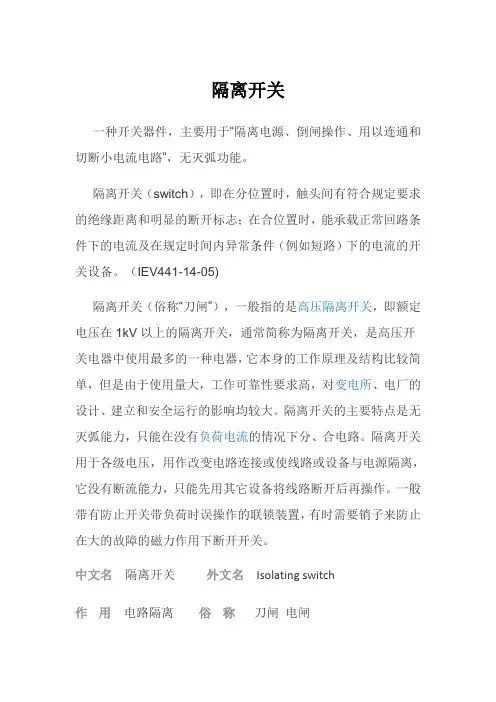

隔离开关一种开关器件，主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能。

隔离开关（switch），即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

（IEV441-14-05)隔离开关（俗称“刀闸”），一般指的是高压隔离开关，即额定电压在1kV以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。

一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。

中文名隔离开关外文名Isolating switch作用电路隔离俗称刀闸电闸主要作用编辑(1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关(2)根据运行需要，换接线路。

(3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

(4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。

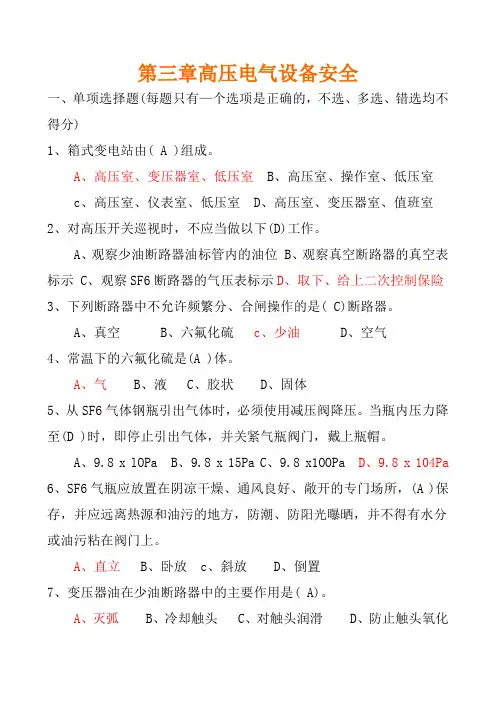

第三章高压电气设备安全一、单项选择题(每题只有—个选项是正确的，不选、多选、错选均不得分)1、箱式变电站由( A )组成。

A、高压室、变压器室、低压室B、高压室、操作室、低压室c、高压室、仪表室、低压室 D、高压室、变压器室、值班室2、对高压开关巡视时，不应当做以下(D)工作。

A、观察少油断路器油标管内的油位B、观察真空断路器的真空表标示C、观察SF6断路器的气压表标示D、取下、给上二次控制保险3、下列断路器中不允许频繁分、合闸操作的是( C)断路器。

A、真空B、六氟化硫c、少油 D、空气4、常温下的六氟化硫是(A )体。

A、气B、液C、胶状D、固体5、从SF6气体钢瓶引出气体时，必须使用减压阀降压。

当瓶内压力降至(D )时，即停止引出气体，并关紧气瓶阀门，戴上瓶帽。

A、9.8 x lOPaB、9.8 x 15PaC、9.8 x1OOPaD、9.8 x 104Pa6、SF6气瓶应放置在阴凉干燥、通风良好、敞开的专门场所，(A )保存，并应远离热源和油污的地方，防潮、防阳光曝晒，并不得有水分或油污粘在阀门上。

A、直立B、卧放 c、斜放 D、倒置7、变压器油在少油断路器中的主要作用是( A)。

A、灭弧B、冷却触头C、对触头润滑D、防止触头氧化8、少油断路器中油的主要作用是(A )。

A、灭弧和绝缘B、绝缘和冷却 c、绝缘和润滑 D、润滑和冷却9、发现运行中的少油型高压开关渗油严重，油面降至油面线以下，应(C )处理。

A、立即手动切开油开关B、立即加油C、通过上级断路器切断负荷D、通过远动装置切断油开关10、能分、合负载电流，不能分、合短路电流的电器是( C)。

A、断路器B、隔离开关 c、负荷开关 D、熔断器11、户外高压隔离开关可以拉合(B )kVA及以下的空载变压器。

A、315B、500 c、800 D、100012、户内高压隔离开关可以拉合(A )kVA及以下的空载变压器。

A、315B、500C、800D、100013、隔离开关允许拉合变压器的空载电流为( A)A。

地铁负极柜隔离开关闭锁逻辑分析及故障处理方案研究梁煜壕摘要：地铁交通工程是一个涉及领域很广的大系统，涵盖机电、工建、通号、供电、AFC、综合监控、列车辆系统等多个细分专业，而供电系统是整个地铁交通系统的能量源泉。

在整个供电系统中，普遍使用直流牵引电力为地铁机车提供电能。

本篇文章主要侧重阐述供电系统中的负极柜设备特性，以及负极柜隔离开关的控制机理、闭锁逻辑及相关故障处理方案研究。

对保证地铁供电系统正常运行有重要意义。

关键词：负极柜隔离开关闭锁故障处理一、地铁负极柜系统概述1、在地铁供电系统中，普遍使用直流牵引电力为地铁机车提供电能。

其中负极柜是连合回流钢轨设备与整流器柜阀侧负极的开关设备。

一般牵引变电所的负极柜机构由手动操作的负极隔离刀闸、负极回流母排、分流器、人机交换操作界面、回流电流表、二次低压回路、框架故障保护装置组成。

2、当负极柜发出框架保护动作跳闸信号后，35KV交流中压断路器以及直流馈线柜断路器会闭锁合闸指令，仅当处理故障完毕后并且复归负极柜的框架保护之后，才撤除对35KV中压柜和直流开关柜相关闭锁操作。

负极柜同时属于直流牵引系统的数据通信汇总中枢，具收集各项数据、发出各类控制、联跳脉冲信号功能，并经过PSCADA通信通道传输数据至后台。

二、负极柜隔离开关控制机理及闭锁逻辑1、负极柜隔离开关控制方式负极柜隔离开关是需手动控制的开关刀闸，需专用的负极拉杆去操作分合本柜隔离开关。

其中隔离开关与35KV中压交流柜、1500V直流进线柜存在逻辑闭锁关系。

2、隔离开关作用隔离开关的设置主要是用于隔离电源、倒闸控制、连接、切断供电直流牵引回路用。

虽隔离开关不包括灭电弧作用，但设置了负极柜隔离开关，可在拉开刀闸后，使直流牵引回路有具体可靠隔离点，防止直流设备检修作业事故发生，保证供电检修人员安全。

3、负极柜隔离开关操作的闭锁逻辑由于地铁供电系统中35KV中压断路器、1500V直流进线柜作用均是起闭合电路、切断电流作用，正常操作下无条件进行分闸动作。

继电器闭锁原理
继电器闭锁原理是指通过电路设计以及继电器的工作原理实现电路的自锁功能。

在闭锁电路中，继电器起到开关的作用，通过接通或断开回路来控制电路的通断。

其闭锁原理的基本思想是利用继电器的触点位置以及回路的连接方式，使得电路在特定条件下自动闭合或断开。

闭锁电路中使用的是双触点继电器，其中一个触点称为控制触点，用于接通或断开其他设备的电源；另一个触点称为保持触点，用于保持继电器的通断状态。

当控制触点闭合时，保持触点闭合，继电器通断状态保持不变；当控制触点断开时，保持触点也会断开，继电器通断状态被打破。

在闭锁电路中，需要设置一个开关来控制继电器的通断状态。

当开关闭合时，继电器的控制触点闭合，使得保持触点也闭合，电路形成闭合回路。

在闭合回路中，继电器处于吸合状态，即通电状态。

当开关断开时，继电器的控制触点断开，导致保持触点也断开，电路断开。

在断开回路中，继电器处于释放状态，即断电状态。

继电器闭锁原理的优势在于能够实现电路的自锁功能，当电路中某个设备故障或出现异常时，闭锁电路能够自动将对应的电源切断，避免进一步的损坏或危险。

同时，闭锁原理还可以用于对电路的启动、停止、重启等操作，提高电路的安全性和可靠性。

总之，继电器闭锁原理通过利用继电器的触点位置和回路连接
方式，实现电路的自锁功能。

在闭合回路中，继电器处于吸合状态，通电；在断开回路中，继电器处于释放状态，断电。

闭锁电路能够自动切断电源，保护电路和设备的安全。
