触摸屏与plc网口通讯怎么设置触摸屏与PLC网口通讯是现代工业自动化领域中的重要技术，它可以实现人机界面的操作控制和数据传输，提高生产效率和工作精准度。
本文将探讨触摸屏与PLC网口通讯的设置方法与步骤。
一、触摸屏与PLC网口通讯的基本原理在了解设置方法之前，我们首先需要了解触摸屏与PLC网口通讯的基本原理。
触摸屏作为人机界面的一种设备，通过其触摸屏操作界面与用户进行交互，将用户的指令发送给PLC，同时，也能将PLC返回的数据显示在触摸屏上。
而PLC网口通讯则是指PLC通过网络接口与其他设备进行数据传输和通讯的过程。
二、设置触摸屏与PLC网口通讯步骤1. 确认PLC型号和通讯协议首先，在进行触摸屏与PLC网口通讯设置之前，我们需要明确PLC的型号和通讯协议。
不同型号的PLC可能使用不同的通讯协议，例如Modbus、OPC等。
只有了解清楚PLC的型号和通讯协议，才能正确地进行设置。
2. 连接触摸屏和PLC将触摸屏和PLC通过网线连接起来。
通常情况下，触摸屏和PLC都会有相应的网口接口，通过网线将两者连接起来，确保信号的顺利传输。
3. 进入触摸屏设置界面使用触摸屏的操作界面，进入其设置界面。
不同型号的触摸屏设置界面可能有所不同，但通常会提供“通讯设置”或“设备管理”等选项。
4. 添加PLC设备在触摸屏的设置界面中，找到并选择“添加设备”或类似选项。
接着，根据实际情况选择相应的PLC型号和通讯协议。
某些触摸屏还需要填写PLC的IP地址和端口号等相关信息。
5. 配置通讯参数一旦成功添加了PLC设备，接下来需要配置通讯参数。
通讯参数包括PLC的站号、数据格式、通讯速率等信息。
这些参数会影响到触摸屏与PLC之间的数据传输和通讯效果，因此需要仔细核对和确认。
6. 设置触摸屏显示界面触摸屏的设置界面通常还会提供设置显示界面的选项。
在这一步骤中，您可以自定义界面布局、按钮位置和显示内容等。
7. 测试通讯连接完成以上步骤后，我们需要进行通讯连接的测试。
InTouch与西门子及施耐德PLC通讯概要：通讯是工业生产过程中的关键部分，Wonderware 凭借其丰富的I/O Server产品库领导着简化通讯的潮流。
这些服务器可以为生产现场中使用的各种控制与传感设备提供接口，而Wonderware的DAServer使得通讯与连接达到了更高的水平。
DAServer作为Wonderware 的服务器，能够提供更强的通讯诊断功能与更高的性能。
本文主要介绍了如何配置DAServer来实现通过TCP/IP协议与西门子、施耐德PLC的通讯。
作为一款常用的监控组态软件，InTouch是面向监控与数据采集的软件平台工具，具有丰富的设置项目，使用方式灵活，功能强大。
它最早主要解决人机图形界面问题，随着它的快速发展，实时数据库、实时控制、通信及联网、开放数据接口对I/O设备的广泛支持已经成为它的主要内容。
随着技术的发展和市场需求的增加，PLC的结构和功能也不断改进，生产厂家不断推出功能更强的PLC新产品，如西门子公司在S5系列PLC的基础上推出了S7系列PLC，如施耐德公司推出的昆腾系列PLC。
一、InTouch与西门子PLC通讯1.首先需要在工控机上安装画面组态软件InTouch，本例子中安装的版本为InTouch 10.6；2.在工控机上安装与西门子PCL通讯的驱动SIDirect DAServer3.0：购买的每套正版InTouch软件中都附有一张通讯驱动光盘，其中就包含与西门子PLC通讯的驱动，如图1所示；图25.右键点击Configuration，然后选择Add PortCpS7 Object，此时就新建了一个名字为New_PortCpS7_000的西门子通讯项目，然后再右键单击 New_PortCpS7_000，就可以选择建立与S7-200或S7-300系列的PLC通讯，本文中以S7-300为例子，如图3所示；6.对新建的与S7-300系列PLC通讯的项目进行配置，具体的参数设置对话框如图4所示：图4Network Address：输入PLC的IP地址，在此例子中PLC的IP地址为128.1.1.104，同时要确保工控机的IP地址与PLC的IP地址在同一网段上，在此例子中将工控机的IP地址设置为128.1.1.201；Local TSAP：定义本地站的传输服务访问点，这两位数字都为16位进制数字，推荐设置为1.0；Remote TSAP：定义PLC的传输服务访问点；Remote Rack No：定义PLC的通讯模块所在的机架号；Remote Slot No：定义PLC的通讯模块所在的插槽号；Connection Resource：定义连接资源，从下拉框中选择16进制的连接资源。

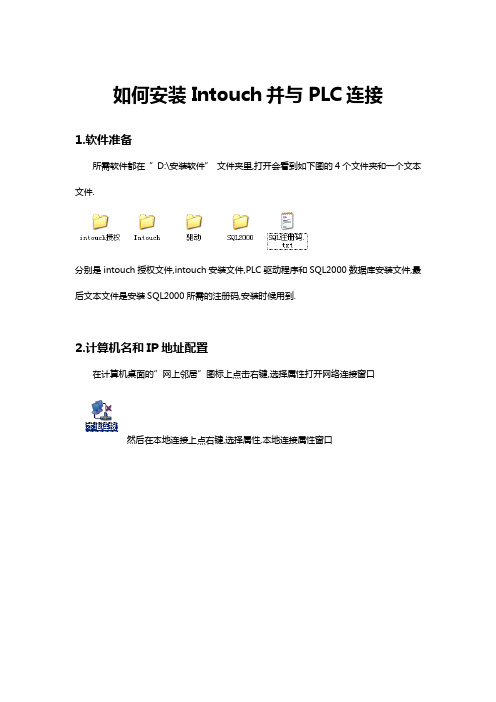

如何安装Intouch并与PLC连接1.软件准备所需软件都在”D:\安装软件”文件夹里,打开会看到如下图的4个文件夹和一个文本文件.分别是intouch授权文件,intouch安装文件,PLC驱动程序和SQL2000数据库安装文件,最后文本文件是安装SQL2000所需的注册码,安装时候用到.2.计算机名和IP地址配置在计算机桌面的”网上邻居”图标上点击右键,选择属性打开网络连接窗口然后在本地连接上点右键,选择属性,本地连接属性窗口按图,选择最后一项,Internet 协议,双击打开按图,在IP地址栏填入192.168.0.121,子网掩码填255.255.2550.点击确定,如果提示IP地址冲突,可以换一个IP,从192.168.0.2到192.168.0.254之间的任意一个,注意不能和别的冲突,另外PLC的IP地址是192.168.0.20也不能填.然后回到桌面,在桌面上”我的电脑”图标上点击右键,选择属性,出现”系统属性”窗口,选择”计算机名”选项卡,如图点击更改,出现在计算机名处填入syws,点击确定,弹出提示说要重启电脑生效,一直点确定重启电脑即可.3.Intouch软件安装打开intouch文件夹,双击Setup.exe文件.出现如下图窗口.点击确定,稍等一会,出现如下对话框点击确定,然后安装好后就会出现intouch安装界面.点击下一步,出现_ 选择”我接受该许可证协议”,然后点击下一步,出现点击画红圈的位置,选择整个功能安装在本地硬盘驱动器上,如下图效果点击下一步,出现按图输入用户名: syws 密码:123456 然后点击下一步,再下一步就会安装intouch了,稍等一会出现.点击完成intouch就安装完毕了.4.PLC驱动安装打开驱动文件夹, 双击Setup.exe文件,出现如下安装画面点击下一步,出现选择”I accept the license agreement”,然后一直点击Next即可安装,稍等出现点击”finish”完成安装.5.安装SQL2000数据库软件打开SQL2000文件夹,双击autorun.exe文件,出现安装画面选择第一项,安装SQL server 2000 组件,出现还是选择第一项,安装数据库服务器,进入安装画面点击下一步,出现继续点击下一步,出现点击下一步.姓名.公司可以随便填写,然后点击下一步.点击是,出现如下要求输入注册码的画面注册码就在那个SQL2000的文本文件里,输入下面的注册码点击下一步,出现H6TWQ-TQQM8-HXJYG-D69F7-R84VM点击下一步点击下一步.出现点击途中话红圈的位置,数据文件浏览,指定数据的存放地址,位置自己定义,一般放在一个比较大的分区里的一个文件夹,如下图是放在D:\sqldata文件夹里.建议在D盘下建立sqldata,然后浏览指定到这个文件夹.点击下一步,出现不用修改,点击下一步,出现按图中设置,选择”混合模式”,地下勾选”空密码”,然后下一步,再下一步,就进入自动安装了,稍等会,出现点击完成安装完毕.然后重新启动电脑6.安装intouch授权点击开始---程序—wonderware---common---license utility,如下图然后出现授权安装程序点击红圈位置的图标,出现浏览窗口找到”D:\intouch授权”文件夹,选择wwsuitw.lic文件,点击打开.点击OK即可安装授权.7.与PLC的连接配置点击开始---程序—wonderware---common--- System Management Console,如下图点击打开,出现连接配置窗口.按下图点开设置在configuration上点右键,选择第一个,点击,新建一个项目,添加了一个New_PortCpS7_000项目.然后如下图设置同样点击右键选择第一项单机,添加一个S7CP Objict.在右边窗口中填入下图的设置,其中192.168.0.20为PLC地址.完成后切换到Device Group选项卡,如下图红圈位置在下面的空白处点击右键,选择Add,出现改名为PLC4,如下图然后点击保存,位置在下图的红圈处保存完成后回到左边窗口,在下图的ArchertrA..DASSIDirect1上点击右键,指向Config As Service,然后选择第一项Auto Service单击.目的是把这个作为服务开机启动.点击后会弹出点是即可.然后再次在在ArchertrA..DASSIDirect1上点击右键,如下图,选择第一项Activated Service 点击,启动驱动.到此就设置完了,关闭窗口就行.8.Intouch配置点击开始----程序----wonderware----intouch,启动intouch.位置如下启动后画面如下点击取消,出现程序管理器在空白出点右键,选择”查找应用程序”,出现下面窗口浏览找到D:\PLC4文件夹,选择后确定这样就添加了控制画面程序了然后,点击”工具”,选择”节点属性.单击出现属性窗口,如上图,选择以服务方式启动WindowView,点击确定.这个是开机自动启动进入画面程序. 然后点击下图红圈中的图标启动画面编辑程序,若果提示要更改分辨率点击确定即可,过一会就会进入编辑画面了.如下图点击取消,不要打开窗口,然后看左边目录树,展开如下图双击选择的Alarm DB Logger Manager,启动该程序点击设置按上图,填写内容,然后点击创建,成功后点击下一步,如下图然后会出现按图填写,点击下一步按图设置,点击完成即可.然后关掉这个程序,再次回到左边的目录树.如下图双击选择的Alarm DB Purge-Archive,运行程序,设置如下,三个选项卡都要设置,然后点击应用,再点击关闭.9把HistData添加到启动项点击开始,鼠标指向程序----Wonderware----Intouch----HistData,在HistData上点右键,单击复制,如下图.再次点击开始,鼠标指向程序---启动,在启动上点击右键,单机资源管理器.点击后会打开启动文件夹,在打开的窗口中点击右键,选择粘贴.就把HistData复制到启动项中了.10.更改EXCLE宏安全设置因为excel默认是不允许运行宏,本程序报表需要用到宏脚本,所以要设置excle的宏安全选项.打开excle,指向工具---宏---安全性,如下图点击打开后,选择最后一项,低,允许自动运行宏,否则无法自动生成报表.到此所有设置都完成了,重启电脑即可自动进入画面.。
Intouch与西门子Simatic net 链接配置说明配置分以下五个步骤1、配置西门子pc 工作站2、配置simatic net station3、在step 7中下载配置4、配置Wonderware FactorySuite I/O severs5、intouch中的配置使用SIMA TIC NCM PC Manager配置参照1至3一、配置西门子pc 工作站双击打开配置窗口1.1打开配置窗口工控资料网工控资料网工控资料网1.2 配置application模块选中application模块配置application 的链接，如下图Connection名，在i/o severs 中使用,见4.2W 工控资料网工控资料网工控资料网二、配置simatic net station2.1 配置opc serverStation 名，与step7中station 名一致,见1.1 工控资料网 工控资料网 工控资料网W 工控资料网 工控资料网 工控资料网2.2 配置appliction2.3 配置IE general三、在step 7中下载配置3.1 Setting the PG-PC Interface3.2 编译下载选择pg/pc 接入路径（内部、mpi , 网卡等方式） 工控资料网 工控资料网 工控资料网W 工控资料网 工控资料网 工控资料网四、配置Wonderware FactorySuite I/O severs4.2 配置Topic五、intouch中配置5.1 配置intouch 访问名Topic名称，在intouch标记字典中用到,见5.1Connection 名称，在step7中定义,见1.2工控资料网工控资料网工控资料网双击访问名Topic 在i/o servers中定义,见4.25.2 intouch 标记名字典W 工控资料网工控资料网工控资料网访问名，见5.1工控资料网,部分工控软件，还有其他大量软件没有列出,完美版本,部分软件有就精美包装,保证现场应用稳定,本站宗旨,诚信做事,诚恳待人：INTOUCH9.5各种点数以及无限点开发版，运行版,复制加密锁,Sentinel并口或者USB口IndustrialSQL Server 9.0 的500点、2500、5000点、25000点并口白色或者USB紫色加密锁SuiteVoyager2.5/2.6 Portal 授权，客户端定制授权加密锁iFIX4.0 150/300/900/无限点网络版,增强版,标准版,复制加密锁,OPC/ICLIENTTS功能和客户端可以定制,USB并口均可提供,并口蓝色加密锁,USB紫色加密锁iFIX3.5版本150/300/900/无限点网络版，开发，运行，复制加密锁,OPC/ICLIENTTS功能可以定制,USB并口均可提供iHistorain3.0历史数据库加密锁，500点，5000点，10000点，点定制,并口蓝色,USB紫色加密锁real portal 2.5数据库连接点(最大),访问客户端的定制(最大255)和利时DCS系统软件SmartProV3.1.3复制加密锁，并口蓝色或者USB紫色，点数定制施耐德MonitorPro7.2上位机监控软件正版注册码工控资料网工控资料网工控资料网西门子Spro4.1楼宇自控软件破解,模拟狗世界知名PLC ,DCS系统OPC SERVER软件130多种――具体请咨询力控3.62无限点破解，力控5.0无限点破解，硬件复制加密锁MCGS5.5,MCGS6.2无限点通用版本，无限点无限客户端网络版本，硬件复制加密锁CITECT6.1,CITECT6.0 、CITECT5.5网络版本复制加密锁PCschematic7.0/8.0中文版完美破解Visual Control1.76 破解，完美复制加密锁ISAGRAF3.41/3.5 破解，复制加密锁Cimplicity ME4.0/5.0/5.5授权破解带加密锁,标准版本,专业版本和利时CONMAKER3.1.3复制无限点加密锁,SENTINEL蓝色并口,USB口紫色组态王6.52\6.51\6.5\6.03\6.02\复制加密锁KingACT1.5各种规模版完美破解MCGS6.22\5.5\5.11 网络版、单机版复制加密锁力控2.62b\3.1\3.62\5.0单机,网络版本完美破解开物2.08\3.3.8.16 单机网络版本复制加密锁ifix4.0\3.5\3.0\2.6 网络版、单机版复制加密锁iClientTS 5/10/25客户端复制加密锁intouch9.5\9.0\8.0\7.11\7.0 完整版复制加密锁Citect6.0\5.5\5.42 网络版单机版复制加密锁Genesis32 V7.0 正版注册码Cimplicity6.0\6.1\6.1sp4 HMI 无限点完美破解水晶报表8.5/9.2 完美破解W 工控资料网工控资料网工控资料网linkmasterV2.20.08注册机PCschematic5.0\6.0\7.0\8.0电气绘图软件完美破解三菱、OMRON、AB 系列PLC解密软件西门子s7-200,S7-300PLC上载程序密码解密软件霍尼维尔Plantscape 5000点,5个站复制加密锁E-mail:Matthew_999@,gkzlw@,QQ:Homepage:工控资料网MB:。
Intouch与西门子Simatic net 链接配置说明配置分以下五个步骤1、配置西门子pc 工作站2、配置simatic net station3、在step 7中下载配置4、配置Wonderware FactorySuite I/O severs5、intouch中的配置使用SIMA TIC NCM PC Manager配置参照1至3一、配置西门子pc 工作站双击打开配置窗口1.1打开配置窗口1.2 配置application模块选中application模块配置application 的链接，如下图Connection名，在i/o severs 中使用,见4.2二、配置simatic net station2.1 配置opc serverStation 名，与step7中station 名一致,见1.12.2 配置appliction2.3 配置IE general三、在step 7中下载配置3.1 Setting the PG-PC Interface3.2 编译下载选择pg/pc 接入路径（内部、mpi , 网卡等方式）四、配置Wonderware FactorySuite I/O severs4.2 配置Topic五、intouch中配置5.1 配置intouch 访问名Topic名称，在intouch标记字典中用到,见5.1Connection 名称，在step7中定义,见1.2双击访问名Topic 在i/o servers中定义,见4.25.2 intouch 标记名字典访问名，见5.1。

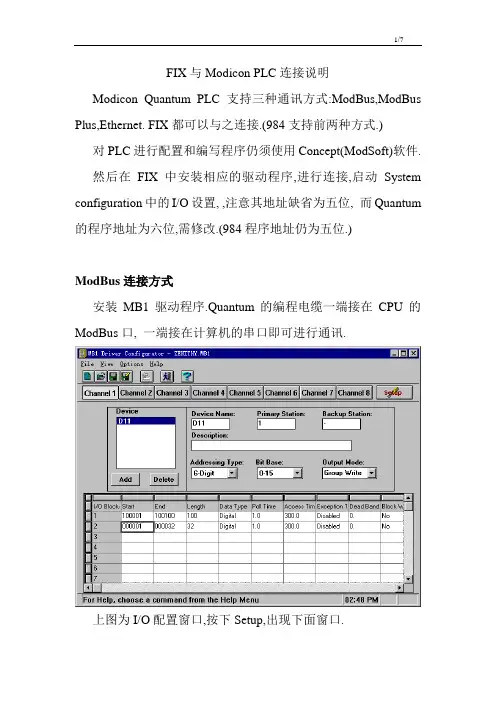

FIX与Modicon PLC连接说明Modicon Quantum PLC支持三种通讯方式:ModBus,ModBus Plus,Ethernet. FIX都可以与之连接.(984支持前两种方式.) 对PLC进行配置和编写程序仍须使用Concept(ModSoft)软件.然后在FIX中安装相应的驱动程序,进行连接,启动System configuration中的I/O设置, ,注意其地址缺省为五位, 而Quantum 的程序地址为六位,需修改.(984程序地址仍为五位.)ModBus连接方式安装MB1驱动程序.Quantum的编程电缆一端接在CPU的ModBus口, 一端接在计算机的串口即可进行通讯.上图为I/O配置窗口,按下Setup,出现下面窗口.该窗口中可设置ModBus的通讯参数.ModBus Plus连接方式计算机中必须安装SA85卡,安装MMP驱动程序.通过Quantum的ModBus Plus电缆可进行通讯.SA85卡安装到计算机前,必须设置其在ModBus Plus网络上的地址和卡件的内存地址.如:02.00.00.00.00和D0000.正常情况下,卡件和PLC上的ModBus+灯应连续闪烁.Schneider也为SA85提供了驱动程序,安装该程序可以使Concept软件通过SA85和PLC通讯.但该驱动程序在Windows NT/Control Panel/Device中对应设备为MBX, 而下述MMP驱动程序对应设备为WinRT,两者有冲突.故建议用户Concept通过ModBus通讯,而Fix通过ModBus+通讯.如果只有ModBus+连接,在使用Concept时必须停止WinRT设备,而使用Fix时必须停止MBX设备.在FIX中安装MMP驱动程序,光盘上该驱动程序版本较老,应使用另外提供的MMP-0709,可能自动安装会出错,则根据提示将FIX32中winrt.sys拷贝到NT的System32\drivers目录中,将mmpcfg.cpl拷贝到System32目录中.重新启动计算机.在Control Panel中寻找FIX ModBus Plus,选择SA85卡(单口或双口).选择内存地址,如D0000.如下图.此时启动FIX,FIX会自动启动WINRT和FIX服务,打开I/O 设置,填入PLC的站号,如有双机热备,程序已下载运行,在Backup Route中填入后备PLC站号.在Setup中填入本机站号Ethernet连接方式计算机中必须安装网卡,安装MBE 6.0驱动程序.通过以太网电缆连接.使用Concept进行配置时,在Configuration中首先必须选择允许以太网通讯.然后在I/O Map中加入该卡件,并选择通讯方式为802.3(非Ethernet II), 设置IP地址,如10.100.100.1.如果,Quantum以太卡是第一次使用,其IP地址标注在其正面.建议先采取其它的方式通讯,将PLC的配置包括IP地址Down到PLC中.修改计算机的Hosts文件,增加域名对照表:……10.100.100.1 PLC (域名可以任意取)10.100.100.2 FIX (本机名)在FIX的I/O设置中,填入上述地址10.100.100.1,即NOE模块的地址.Port口缺省为502.如果计算机通过Modicon网桥和ModBus+网络通讯,则在IP Addr中填入网桥地址,index中填入该网桥中对照表ModBus+的Index.在Setup框中填入本机地址,如10.100.100.2,注意,它们必须在同一个网段中.如果所有设置正确,启动FIX的Mission Control,可以看到相应的I/O驱动程序处于Active状态.如下图,驱动器的发送和接受应有相应数据.如果为0,可根据DRVSTA~DRVSTH出错代码到帮助文件中查找原因.。
目录1PLC与Intouch软件通讯设置 (2)1.1 利用Modbus TCP/IP协议的通讯设置 (2)1.1.1 IOServer软件配置 (2)1.1.2 软件编程设置 (4)Server状态监视 (5)1.1.3 IO1.2 利用Modbus Plus协议的通讯设置 (6)Server软件设置 (6)1.2.1 IO1.2.2 软件编程设置 (6)1.3 利用Modbus协议的通讯设置 (7)Server软件设置 (7)1.3.1 IO1.3.2 软件编程设置 (7)2PLC与组态王软件通讯设置 (9)2.1 利用Modbus TCP/IP协议的通讯设置 (9)2.1.1 工程浏览器中通讯设置（即与PLC通讯时的相关设置） (9)2.1.2 软件编程设置 (13)2.1.3 数据状态监视 (17)2.2 利用Modbus Plus协议的通讯设置 (18)2.3 利用Modbus协议的通讯设置 (18)2.4 利用Unitelway协议的通讯设置 (19)3PLC与iFIX软件通讯设置 (21)3.1 利用Modbus TCP/IP协议的通讯设置 (21)3.1.1 系统配置 (21)3.1.2 数据库标签定义 (26)3.1.3 软件编程 (28)3.2 利用Modbus协议的通讯设置 (30)4通讯注意事项 (31)1 PLC与Intouch软件通讯设置Intouch软件中与施耐德PLC相关的驱动只有三种：Modbus TCP/IP、Modbus Plus、Modbus。
1.1 利用Modbus TCP/IP协议的通讯设置Server软件配置1.1.1 IO首先启动Intouch软件中的IOServer软件（软件与Intouch软件不同时提供，除非盗版）：Modicon MODBUS Ethernet软件，见下图所示：IO Server软件选择画面Server配置软件启动后，点击Configure->Server Settings…菜单，见下图所示：在弹出对话框中主要设置两个参数：Protocol Timer Tick：该时间必须是最快刷新数据所需时间的2～4倍；Start automatically as Windows NT Service：如需系统启动后，该IO Server驱动自动运行时，可以选中。
注意：上述设置在下次启动时自动生效。
Server Settings设置画面主题名配置点击Configure->Topic Definition…菜单，见下图所示：Topic Definition设置画面点击New…按钮，可以添加一个主题名。
主题名配置如下所示：主题名设置画面对话框中设置的参数如下：Topic Name：连接的PLC设备的名称；IP Address：连接的PLC设备的IP地址；Dest_Index or Unit_ID：通过网关连接到以太网时，需要设置网关的映射值；没有时可以默认；Slave Device Type：常见的共有下列类型：484、584/984、Micro84、Quantum等类型。
484对应Compact PLC（地址必须为4位）；584/984对应Premium、Micro、Twido PLC （地址必须为5位）；Quantum对应Quantum PLC（地址必须为6位）。
千万不能选错。
PLC 设备类型选择参考Block IO Sizes：定义读写连续数据的最大值；Update Interval：数据刷新时间间隔。
其它参数可以默认。
1.1.2 软件编程设置启动Intouch软件，在创建的窗口中放置一个控件，并链接一个变量。
在动画链接中输入一个变量表达式中输入一个变量名，见下图所示：标记名输入对话框标记名设置对话框访问名对话框访问名设置对话框在表达式输入框中双击，打开参数设置对话框，见下图所示，在对话框中需要设置如下参数：标记名：即对应变量的变量名；类型：即内部变量或IO变量，如果与PLC通讯，必须选择IO变量。
访问名：即定义该变量对应的PLC设备名称、通讯协议名称、访问名称等；点击访问名按钮，访问名设置对话框见下图所示，在访问名设置对话框中设置的参数有：访问名名称：可以与PLC设备名称相同，也可以不同，同一个PLC设备可以有多个访问名；节点名：主要用于C/S结构设置；应用程序名：如果采用以太网，必须设置为MBENET；主题名：即PLC设备名，即读写哪个PLC数据，与IO Server软件配置中的对应。
项目名：即链接的IO地址；上述设置结束后，将软件切换到运行状态，即可看到变量的相关状态。
Server状态监视1.1.3 IO如果程序切换到运行状态时，可以切换到IO Server画面，可以看到相关的IO地址读写状态，如果窗口显示的状态为黑色，即与PLC通讯正常；如果显示为红色，则通讯中断。
1.2 利用Modbus Plus协议的通讯设置首先启动Intouch软件中的IOServer软件（软件与Intouch软件不同时提供，除非盗版）：Modicon MODBUS Plus软件。
1.2.1 IOServer软件设置Modbus Plus通讯与以太网的通讯区别在于增加了一个MBPlus Adapter Card Setting通讯卡（ISA、PCI卡）设置，其它参数设置完全相同。
通讯端口设置对话框见下图所示：通讯卡参数设置对话框在通讯卡参数设置对话框中设置的主要参数有：Card Name：卡名，必须唯一；适配器号：与卡对应；内存地址：与SA85卡对应，如果是PCI卡，则忽略内存地址输入；保留通道：介于0～7之间，主要用于其它编程设备。
1.2.2 软件编程设置在标记名设置对话框中，除了访问名设置有区别外，其它参数设置完全相同。
访问名设置画面见下图所示：访问名设置对话框在访问名设置对话框中的应用程序名称输入框中必须输入：MBPLUS；其它设置完全相同。
1.3 利用Modbus协议的通讯设置首先启动Intouch软件中的IOServer软件（软件与Intouch软件不同时提供，除非盗版）：Modicon MODBUS软件。
Server软件设置1.3.1 IOModbus通讯与以太网的通讯区别在于增加了一个通讯端口设置，其它参数设置完全相同。
通讯端口设置对话框见下图所示：通讯端口设置对话框在设置通讯端口参数时，需注意通讯端口、波特率、数据位、停止位、校验方式等参数。
1.3.2 软件编程设置在标记名设置对话框中，除了访问名设置有区别外，其它参数设置完全相同。
访问名设置画面见下图所示：访问名设置对话框在访问名设置对话框中的应用程序名称输入框中必须输入：MODBUS；其它设置完全相同。
2 PLC与组态王软件通讯设置在组态王中与施耐德PLC相关的协议有：Modbus Plus、Modbus ASCII、Modbus RTU、Modbus RTU unpack、Modbus（以太网）、ModbusServer（以太网）、ModRTUforDTU、TSX Micro八种。
组态王中设置比其它监控软件要简单的多。
2.1 利用Modbus TCP/IP协议的通讯设置首先启动组态王软件，组态王软件启动见下图所示：组态王启动方式2.1.1 工程浏览器中通讯设置（即与PLC通讯时的相关设置）点击工程浏览器中的设备目录，在右边的窗口中双击新建图标，见下图所示：设备配置窗口在弹出的对话框中选择相应的Modbus（以太网）目录，并打开，点击目录下的网卡。
见下图所示：Modbus TCP/IP以太网通讯选择窗口点击“下一步”按钮，在弹出的窗口中输入设备名称，见下图所示：设备名称定义窗口点击“下一步”按钮，在弹出的窗口中选择设备连接的串口号（这是我最郁闷的，以太网通讯为什么会选择串口），见下图所示。
利用以太网通讯时，串口号可以随意选择。
串口选择窗口点击“下一步”按钮，在弹出的窗口中输入设备的IP地址，和所有上位监控软件类似，IP地址中预留了网关转换时的映射索引值。
注意：组态王定义设备地址时，格式如下：IP地址单元号，IP地址和单元号（映射索引）之间有空格。
如果没有网关，单元号为0；组态王中定义的IP地址和单元号要与PLC内的设置一致（主要指Concept软件）；PLC可以是Quantum、Premium、Twido（Micro的以太网网关我没有，所以没法测试）。
以太网IP地址输入框点击“下一步”按钮，在弹出的窗口中输入相应的通讯参数（可以默认），见下图所示：通信参数设置窗口点击“下一步”按钮，在弹出的窗口中列出了刚才设置的所有参数信息。
参数概览窗口参数设置完成后，设备目录下参数显示见下图所示;设备参数显示窗口2.1.2 软件编程设置在软件编程时，首先点击工程浏览器窗口中的画面目录，在右边的新建图标上双击打开画面参数配置窗口，见下图所示：新建画面窗口画面参数设置窗口在出现的画面中输入一个文字标签，在标签上双击，标签动画设置窗口见下图所示：动画设置窗口选中一个动画方式，在弹出的对话框中输入相应的变量（与PLC地址相对应的变量）名称，见下图所示;变量名称输入窗口在上述窗口中也可以直接点击“？”按钮，在弹出的变量名称选择窗口中选择对应变量。
变量名称选择窗口如果想新建一个变量，点击窗口中的新建变量按钮，在弹出的对话框中设置需要的所有参数。
变量参数设置窗口见下图所示：变量参数输入窗口常见变量对应的参数有：变量名：必须唯一；变量类型：内部或IO变量（读写外部设备数据）；连接设备：从下拉列表中选择，即在设备中定义的设备名；寄存器：即变量对应地址；需要注意：在组态王中读写Quantum或Premium设备数据时，所有地址全部为5位。
可以支持的地址类型、地址数量等参数（这也是我比较郁闷的，怎么能出来这么多没见过的地址格式）见下图所示：地址定义格式数据类型：即选择相应的数据类型，主要针对寄存器地址。
2.1.3 数据状态监视确认上述输入，并保存画面修改，在工程浏览器中切换到运行画面，打开刚才设计的画面，即可看到相应的PLC数据。
同时，在组态王信息窗口中可以看到下列信息：通讯成功后的信息窗口注意：在定义了一个变量后，如果修改变量的相关信息，必须在工程浏览器中的数据库->数据词典中进行修改；如果删除一个变量，必须先删除与变量相应的所有链接，然后在工程浏览器的工具->更新变量计数菜单中刷新，然后才能在数据词典中删除变量；通过以太网连接Quantum和Premium PLC时，以太网设置完全相同，这点与Intouch 不同。
2.2 利用Modbus Plus协议的通讯设置利用Modbus Plus方式与Modbus TCP/IP方式通讯设置、软件编程设置类似，在通讯方式选择窗口中只需选择Modbus Plus方式即可。
