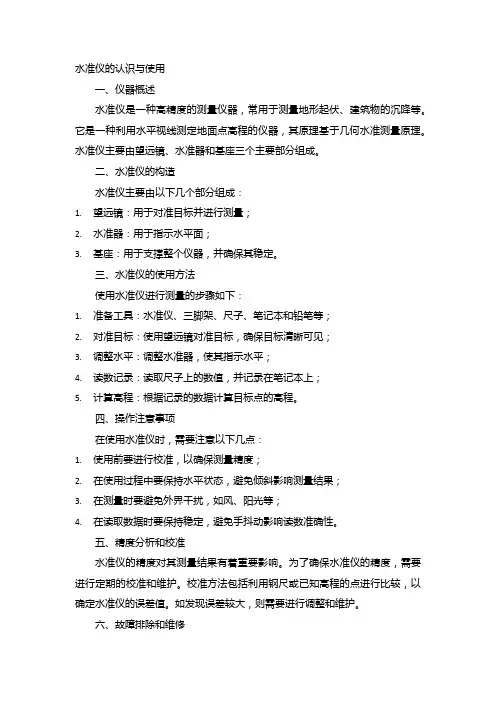

水准仪的认识与使用一、仪器概述水准仪是一种高精度的测量仪器，常用于测量地形起伏、建筑物的沉降等。
它是一种利用水平视线测定地面点高程的仪器，其原理基于几何水准测量原理。
水准仪主要由望远镜、水准器和基座三个主要部分组成。
二、水准仪的构造水准仪主要由以下几个部分组成：1.望远镜：用于对准目标并进行测量；2.水准器：用于指示水平面；3.基座：用于支撑整个仪器，并确保其稳定。
三、水准仪的使用方法使用水准仪进行测量的步骤如下：1.准备工具：水准仪、三脚架、尺子、笔记本和铅笔等；2.对准目标：使用望远镜对准目标，确保目标清晰可见；3.调整水平：调整水准器，使其指示水平；4.读数记录：读取尺子上的数值，并记录在笔记本上；5.计算高程：根据记录的数据计算目标点的高程。
四、操作注意事项在使用水准仪时，需要注意以下几点：1.使用前要进行校准，以确保测量精度；2.在使用过程中要保持水平状态，避免倾斜影响测量结果；3.在测量时要避免外界干扰，如风、阳光等；4.在读取数据时要保持稳定，避免手抖动影响读数准确性。
五、精度分析和校准水准仪的精度对其测量结果有着重要影响。
为了确保水准仪的精度，需要进行定期的校准和维护。
校准方法包括利用钢尺或已知高程的点进行比较，以确定水准仪的误差值。
如发现误差较大，则需要进行调整和维护。
六、故障排除和维修在使用过程中，水准仪可能会出现各种故障，如镜头模糊、水准器失灵等。
对于常见故障，可以采取以下措施进行排除和维修：1.镜头模糊：用软布擦拭镜头表面，如存在污垢，可使用镜头纸或麂皮轻轻擦拭；2.水准器失灵：检查水准器内的液体是否充足，如不足可添加相应的液体；如仍无法解决，可能需要更换水准器。
3.对于其他更复杂的故障，建议寻求专业维修人员的帮助。
七、应用领域和优势水准仪在多个领域都有广泛的应用，如：1.建筑工程：用于测量建筑物沉降、土地高程等；2.地形测量：用于测量地形起伏、河流高程等；3.矿山测量：用于测量矿藏资源分布、地表沉陷等。
水准仪的认识和使用,实验报告
水准仪是一种测量垂直高度差的仪器，广泛应用于道路、铁路、建筑等领域。
本实验
旨在通过实际使用水准仪，掌握其原理和使用方法，以及进行垂直高度差的测量。
一、水准仪的原理
水准仪是利用重力作用原理测量高度差的仪器。
其主要组成部分有望远镜、水平圆盘、虫轮、刻度盘等。
水准仪在使用前需要校正水平，以保证精度和准确性。
二、水准仪的使用方法
1、水准仪的安装：在安装水准仪前，需要先找到测量的起点和终点。
将水准仪放在
起点处，调整仪器的水平，并紧固调整螺丝以锁定仪器。
2、视镜调整：将水准仪置于水平面上并以上方向对准目标点，同时调节望远镜的焦距，使目标点清晰可见。
3、垂直高度差测量：将水准仪移至需要测量的位置，上下调整仪器头使目标点在视
野中居中，记录下刻度盘上的读数。
移动仪器至终点后，再次测量刻度盘上的读数，两次
读数之差即为垂直高度差。
三、实验结果
本次实验测量了起点和终点高度差，测量结果如下表所示：
起点高度：0m 终点高度：6.4m
水准仪读数1：0.4′ 水准仪读数2：6.8′
垂直高度差：6.4m
四、实验分析
本次实验通过使用水准仪测量起点和终点间的垂直高度差，可以看出水准仪在实际应
用中能够准确测量高度差，具有一定的应用价值。
但在实际使用中，需要注意测量精度和
仪器调整等因素。

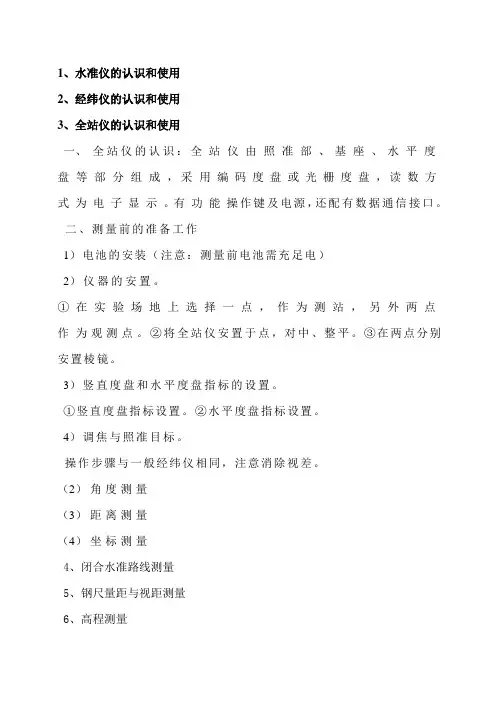

1、水准仪的认识和使用
2、经纬仪的认识和使用
3、全站仪的认识和使用
一、全站仪的认识：全站仪由照准部、基座、水平度盘等部分组成，采用编码度盘或光栅度盘，读数方式为电子显示。
有功能操作键及电源，还配有数据通信接口。
二、测量前的准备工作
1）电池的安装（注意：测量前电池需充足电）
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
②水平度盘指标设置。
4）调焦与照准目标。
操作步骤与一般经纬仪相同，注意消除视差。
（2）角度测量
（3）距离测量
（4）坐标测量
4、闭合水准路线测量
5、钢尺量距与视距测量
6、高程测量
4、闭合水准路线测量
5、钢尺量距与视距测量
6、高程测设。
水准仪的使用方法及注意事项水准仪是一种用于测量水平面的仪器。
它广泛应用于建筑、土木工程、道路施工、潜水等领域，用于确保建筑物的水平度或者地表的平整度。
本文将介绍水准仪的使用方法和一些注意事项。
一、水准仪的使用方法：1.准备工作：在使用水准仪之前，首先要将水准仪放置在平稳的表面上，确保其稳定不会晃动。
同时，要检查水准仪的仪器是否完好，各个部件是否良好。
2.安装调校：使用水准仪之前，需要进行调校，以确保其准确度。
调校步骤如下：（1）将水准仪放在一个平稳的表面上，并将仪器调至水平。
可使用调平螺丝或调平气泡来进行调整。
（2）观察调平气泡，调整水准仪的旋转脚或脚垫，使气泡位于中间位置。
（3）使用调校螺丝或调校旋钮，使水准仪的刻度读数与参考标尺对齐。
如果没有参考标尺，可以参考其他准确度较高的水准仪进行校准。
3.测量过程：（1）选择一个基准点，并将水准仪放置在该点上。
确保水准仪完全稳定。
（2）使用三脚架或支架固定水准仪，以提供更稳定的测量环境。
（3）通过操作调准螺丝或螺旋开关，使水准尺的空波管与测量线道上的中心重叠，以确保读取准确。
（4）将水准仪移动到需要测量的位置，并将其放置在需要测量的物体上。
确保准确读取水平。
（5）读取准线尺的刻度，得到当前位置的高度或水平。
4.多点测量法：如果需要在多个位置进行水平测量，可以使用多点测量法，以提高测量结果的准确性。
（1）选择几个基准点，并在每个位置上使用水准仪进行测量。
（2）通过计算得到各个位置的高度或水平差异。
二、注意事项：1.使用水准仪时要注意环境条件，尽可能避免风大、震动或振动的地方，以免影响测量准确性。
2.在进行测量前，需要检查水准仪的仪器是否完好，各个部件是否固定可靠，以免影响测量结果。
3.在操作调校螺丝或调校旋钮时，要小心操作，避免过度调整或故障。
如果对调校不确定，可以请专业人员进行校准。
4.在移动水准仪时要小心轻放，避免撞击或摔落造成损坏。
5.在测量过程中，保持水准仪的稳定，不要移动或干扰仪器，以确保测量准确。
实习一水准仪的认识与使用
一、目的与要求
1、认识水准仪的构造，熟悉各个部分的作用。
2、初步掌握水准仪使用的各个环节。
3、能正确的读取水准标尺的四位读数。
4、能测出两点间的高差。
二、仪器与工具
DS3型水准仪1台，水准尺2支，尺垫2支，记录板1块。
三、实习方法与步骤
1、选择长约40—60米的两点A、B。
置稳尺垫。
将脚架置于两点的中间部位，注意高度适
当，架头大致水平，踩稳脚架尖。
安上水准仪，将中心螺旋拧紧。
2、认识各个部件，熟悉仪器构造。
对照仪器，读出物镜、目镜、物镜对光螺旋、目镜对
光螺旋、水平制动螺旋、水平微动螺旋、照门与准星、水准管与观察窗、微倾螺旋、轴座与连接板。
3、进行粗略整平。
调节三个脚螺旋，使圆水准器气泡居中。
在A点的尺垫上立水准尺。
4、瞄准水准尺。
目镜对光，使十字丝清晰后，转动望远镜，利用照门、准星瞄准水准尺A，
物镜对光，使标尺的像清晰，旋紧制动螺旋，用微动螺旋使标尺的像移在竖丝上。
5、精平。
在水准管观察窗口观察气泡的影像，右手移动微倾螺旋，缓缓地使弧线精确吻
合，此时水准管气泡居中。
6、读数。
用十字丝中丝在尺上的位置直接读出四位读数：米、分米、厘米、估读毫米，
并记录。
7、测两点间高差。
放松制动螺旋，将望远镜转向B点水准尺，重复瞄准水准尺、进行精
平、读数三步操作，读取前视B点读数并记录。
高差=后视读数---前视读数
四、实习报告
1、对照仪器，按附图认识各部件的名称。

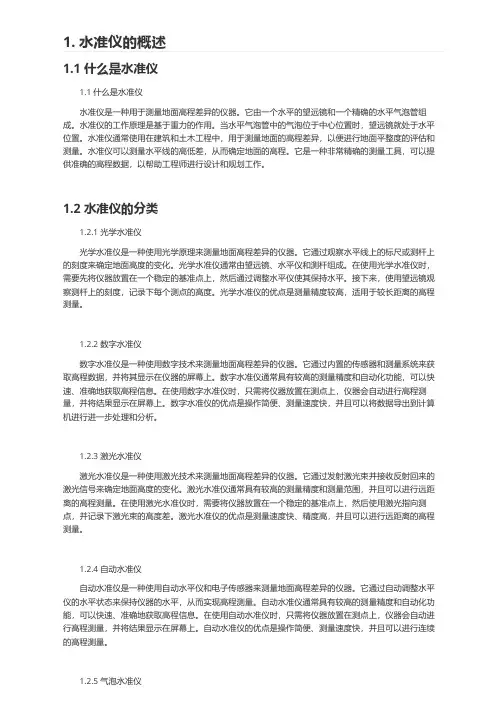

1. 水准仪的概述1.1 什么是水准仪1.1 什么是水准仪水准仪是一种用于测量地面高程差异的仪器。
它由一个水平的望远镜和一个精确的水平气泡管组成。
水准仪的工作原理是基于重力的作用。
当水平气泡管中的气泡位于中心位置时，望远镜就处于水平位置。
水准仪通常使用在建筑和土木工程中，用于测量地面的高程差异，以便进行地面平整度的评估和测量。
水准仪可以测量水平线的高低差，从而确定地面的高程。
它是一种非常精确的测量工具，可以提供准确的高程数据，以帮助工程师进行设计和规划工作。
1.2 水准仪的分类1.2.1 光学水准仪光学水准仪是一种使用光学原理来测量地面高程差异的仪器。
它通过观察水平线上的标尺或测杆上的刻度来确定地面高度的变化。
光学水准仪通常由望远镜、水平仪和测杆组成。
在使用光学水准仪时，需要先将仪器放置在一个稳定的基准点上，然后通过调整水平仪使其保持水平。
接下来，使用望远镜观察测杆上的刻度，记录下每个测点的高度。
光学水准仪的优点是测量精度较高，适用于较长距离的高程测量。
1.2.2 数字水准仪数字水准仪是一种使用数字技术来测量地面高程差异的仪器。
它通过内置的传感器和测量系统来获取高程数据，并将其显示在仪器的屏幕上。
数字水准仪通常具有较高的测量精度和自动化功能，可以快速、准确地获取高程信息。
在使用数字水准仪时，只需将仪器放置在测点上，仪器会自动进行高程测量，并将结果显示在屏幕上。
数字水准仪的优点是操作简便、测量速度快，并且可以将数据导出到计算机进行进一步处理和分析。
1.2.3 激光水准仪激光水准仪是一种使用激光技术来测量地面高程差异的仪器。
它通过发射激光束并接收反射回来的激光信号来确定地面高度的变化。
激光水准仪通常具有较高的测量精度和测量范围，并且可以进行远距离的高程测量。
在使用激光水准仪时，需要将仪器放置在一个稳定的基准点上，然后使用激光指向测点，并记录下激光束的高度差。
激光水准仪的优点是测量速度快、精度高，并且可以进行远距离的高程测量。
水准仪的认识及其使用水准仪是一种测量地面水平度或高度差的仪器，常用于土木工程、建筑施工和测绘等领域。
它通过将测量引线放置在不同位置上，通过测量引线的高度差来确定地面的高低差。
水准仪具有精度高、使用方便的特点，下面将深入介绍水准仪的认识及其使用。
水准仪的种类有很多，常见的有光学水准仪、自动水准仪和电子水准仪等。
它们的工作原理略有差异，但基本原理相同。
以下是对光学水准仪的介绍。
光学水准仪主要由望远镜、测丈、水平仪和支架等部分组成。
其中，望远镜是最重要的组成部分，它通过放大目标线的影像使测量者能够准确地看到测量引线。
测丈用于测量视线和水平线的高差，通过望远镜和测丈的配合使用，可以准确地测量出地面的高低差。
水平仪用于调整水准仪的水平度，保证测量的准确性。
支架则用于稳定水准仪的位置，防止其晃动。
水准仪的使用步骤如下：1.摆放水准仪：首先需要在需要测量的位置上摆放水准仪。
在摆放之前，要确保该位置的地面平整稳定。
2.调整水准仪的水平度：使用水平仪来调整水准仪的水平度。
通常可以通过调节水准仪的支架螺丝来实现。
调整水准仪的水平度非常关键，只有水平度调整好，才能获得准确的测量结果。
3.对准视线：通过望远镜观察测量引线，并调整望远镜的方向，使之正好对准测量引线。
调整望远镜的方法有水平调节和垂直调节，可以通过望远镜上的调节螺丝来实现。
4.测量高差：当望远镜对准测量引线后，可以通过测丈来测量视线和水平线的高差。
根据水准仪的类型不同，测丈的读数方式也有所不同。
最后需要注意的是，使用水准仪时要注意保持稳定不动，避免外力的干扰，否则会影响测量的准确性。
此外，在使用过程中也需注意避免阳光直射和强光的干扰，以免影响视线的清晰度。
水准仪的应用广泛，不仅可以在建筑施工中用于测量地面的高程差，还可以用于测量建筑物的垂直度、地面的平整度等。
在测绘中，水准仪也是测量高程的一种重要工具。
在工程施工中，水准仪可以用于确定起伏不平的地面，以便进行平整处理。
水准仪的认识与使用结论本文旨在全面详细、完整且深入地介绍水准仪的认识与使用结论。
1. 水准仪的基本概念水准仪是一种测量地面高程差异的仪器，常用于土木工程、建筑工程和测量工程中。
它通过测量水平线的高度差来确定不同位置之间的相对高度关系。
水准仪通常由以下几个主要部分组成：•光学设备：包括望远镜、目镜和刻度盘等，用于观测和读取测量结果。
•支架：用于支撑和稳定水准仪，确保精确测量。
•调节装置：用于调整水平平面和垂直平面，以确保准确测量。
•高度计：用于记录和计算高差。
2. 水准测量原理水准测量基于以下两个基本原理：2.1 重力垂直原理根据牛顿第二定律，重力作用下物体将沿着垂直方向运动。
在没有外力干扰的情况下，水平线与重力方向垂直。
2.2 光学测量原理水准仪利用望远镜和目镜的光学系统，通过观测测杆或标志物的位置来测量高差。
当测杆或标志物与水准仪处于同一水平线上时，其在望远镜中的位置与刻度盘上的读数相对应。
3. 水准测量步骤进行水准测量时，需按照以下步骤进行：3.1 设置基准点选择一个已知高程的基准点作为起始点，并记录其高程值。
基准点通常选择在地面较平坦、稳定的位置，如建筑物的地基或标高点。
3.2 安装水准仪将水准仪放置在支架上，并使用调节装置使其保持水平。
确保水准仪稳固且不会受到外力干扰。
3.3 观测目标点使用望远镜观测目标点（如测杆或标志物）在垂直方向上的位置，并记录刻度盘上的读数。
确保目标点与水准仪处于同一水平线上。
3.4 移动至下一测点将水准仪移动至下一个测点，重复步骤3.3，直到所有目标点都被观测和记录。
3.5 计算高差通过比较各个目标点的刻度盘读数和基准点的高程值，计算出各个目标点的高差。
4. 水准仪的使用结论水准仪作为一种精密测量工具，具有以下优点和适用范围：•高精度：水准仪可以实现较高的测量精度，通常可达到毫米级别。
这使得它在土木工程和建筑工程中得到广泛应用。
•相对测量：水准仪主要用于相对高程测量，即确定不同位置之间的高差关系。
关于水准仪的初步认识一，水准仪的认识水准仪是指能够提供水平视线的仪器，主要由望远镜，水准器和基座三部分组成。
我国将水准仪按其精度划分为四个等级：DS05、DS1、DS3和DS10。
一、望远镜望远镜的主要用途是瞄准目标并在水准尺上读数。
它包括物镜、对光透镜、十字丝和目镜。
二、水准器水准器是用来指示视准轴是否水平或仪器竖轴是否是竖直的装臵。
水准器分为圆水准器和管水准器两种。
圆水准器装在基座上，供粗略整平之用;管水准器装在望远镜旁，供精确整平视准轴之用。
三、水准尺水准尺是水准测量时使用的标尺，是水准测量的重要工具之一，其质量的好坏影响水准测量的精度。
双面尺的一面采用黑白相间刻画，称黑面尺或者主尺，另一面采用红白相间刻画，称红面尺或副尺。
双面尺必须成对使用，两根尺黑面的起始读数为零，而红面的起始读数则为4.687m和4.787m。
四、尺垫有时两个水准点之间的距离较远或高差较大，而直接测定其高差有困难时，应在中间设立若干个中间点以传递高差。
而尺垫在转点处放臵水准尺用的。
尺垫用生铁铸成，一般为三角形，中间有一凸起的半球体，下方有三个支脚。
使用时放在水准尺下，以防水准尺下沉。
二，水准仪的使用方法水准仪的正确操作程序猪哟包括仪器安臵、粗略整平、瞄准、精确整平和读数。
一，安臵仪器打开三脚架并使其高度适中，目估使架头大致水平，然后将三脚架尖踩入土中，将水准仪用中心螺旋固定于三脚架上。
二、粗平粗略正平工作使用脚螺旋将圆水准器的气泡调整居中，先将圆水准器放臵在合适的位臵，然后用双手同时向内或向内旋转脚螺旋使一个升高一个降低。
三、瞄准水准尺1、先进行目镜对光，使十字丝成像清晰。
2、松开制动螺旋，转动望远镜，利用镜筒上的缺口和准星瞄准水准尺，再拧紧制动螺旋。
3、转动物镜对光螺旋使尺子的影像看的清晰。
4、消除视差。
检查光的质量，用眼睛在目镜上下微微晃动，若发现十字丝与目标影像有相对运动，则说明物象平面与十字丝不重合，则需要重新对光，直到读数不变时为止。
水准仪的认识与使用实验一：水准仪的认识和使用一、目的和要求（1）介绍ds3微倾式水准仪的级别结构和性能，重新认识其主要不见踪影的名称和促进作用。
（2）练习水准仪的安置、瞄准、读书。
（3）练普通水准测量的量测、记录和计算方法。
每实验小组的仪器工具：ds3水准仪一台、测伞一把、水准尺二把、尺垫二个、记录板(含记录纸)一块。
三、水准测量的基本操作与仪器的重新认识1、安置仪器，安置水准仪和竖立标尺。
（1）水准仪的征用：水准仪征用在三脚架上。
建议就是：高度适度，大致水平，巩固可信。
（2）竖立标尺：要求：一，竖直；二，稳当。
仪器征用完，应当重新认识仪器各部件的名称和促进作用，重新认识标尺的刻划及读数的方法。
2、粗略整平。
（1）相对旋转两个脚螺旋，并使圆水准器的水准气泡移近两脚螺旋的中间边线。
（2）转动第三个脚螺旋，使气泡移到圆水准器的中心。
娴熟的操作方式,可以将上述二步骤合二而一,同时展开。
即为在相对旋转两个脚螺旋的同时，旋转第三个脚螺旋,并使圆水准气泡母葛氏。
3、瞄准标尺。
即为对准后视尺，已经开始的对准工作必须经历细摄像、对光、妙摄像的过程，同时应当特别注意消解视差。
并使望远镜十字丝纵丝对准标尺的中央。
4、精确整平。
转动微倾旋钮，观察符合气泡影像符合，实现望远镜视准轴精确整平。
5、读数和记录。
根据望远镜视场中十字丝横丝所撷取的标尺刻划，加载该刻划的数字。
读数的方法：先小后小。
记录，按读数的先后顺序投资回报，投资回报无异议及时记录。
以上3至5步骤是观测后视尺的操作，获得一次后视读数a。
后续是观测前视尺的操作。
6、对准标尺，即为对准APY尺。
一测站前、后视距基本成正比，对准APY尺不必再次对光。
7、精确整平。
方法同4步骤。
8、读数和记录。
方法同5步骤。
四、改变仪器高法该法在测站观测中赢得一次高差观测值h之后，变动水准仪的高度再展开二次高差观测，赢得代莱高差观测值h。
具体内容观测步骤：（1）一次观测：观测顺序为：后视─后视读数a─前视─前视读数b。
水准仪的认识和使用的实验报告范文3篇An experimental report on the understanding and use o f level编订：JinTai College水准仪的认识和使用的实验报告范文3篇小泰温馨提示：实验报告是把实验的目的、方法、过程、结果等记录下来，经过整理，写成的书面汇报。
本文档根据实验报告内容要求展开说明，具有实践指导意义，便于学习和使用，本文下载后内容可随意修改调整及打印。
本文简要目录如下：【下载该文档后使用Word打开，按住键盘Ctrl键且鼠标单击目录内容即可跳转到对应篇章】1、篇章1：水准仪的认识与使用实验报告文档2、篇章2：实验一水准仪的认识及使用文档3、篇章3：实验1 水准仪的认识和使用文档篇章1:水准仪的认识与使用实验报告文档3、实验仪器及工具：4、实验任务及要求：6、实验数据记录及计算：日期＿＿＿＿＿仪器编号＿＿＿＿＿观测＿＿＿＿＿天气＿＿＿＿＿地点＿＿＿＿＿记录＿＿＿＿＿篇章2:实验一水准仪的认识及使用文档【按住Ctrl键点此返回目录】（1）认识DS3微倾式水准仪的基本构造，各操作部件的名称和作用，并熟悉使用方法。
（2）掌握DS3水准仪的安置、瞄准和读数方法。
（3）了解自动安平水准仪的性能及使用方法。
（4）练习水准测量一测站的测量、记录和高差计算。
（1）性质：基础性实验。
（2）时数：4学时。
（3）组织：4人1组。
（1）每组借DS3 微倾式水准仪（或自动安平水准仪）l 台、水准尺1对、尺垫2个，记录板1块。
1．微倾式水准仪的构造（1）了解微倾式水准仪和自动安平水准仪的构造，掌握各螺旋和部件的名称、功能及操作方法；（2）注意比较微倾式和自动安平光学水准仪构造上的区别。
（1）仪器架设在测站上打开脚架，按观测者的身高调节脚架腿的高度，使脚架架头大致水平，如果地面比较松软则应将脚架的三个脚尖踩实，使脚架稳定。
然后将水准仪从箱中取出平稳地安放在脚架头上，一手握住仪器，一手立即用连接螺旋将仪器固连在脚架头上。
