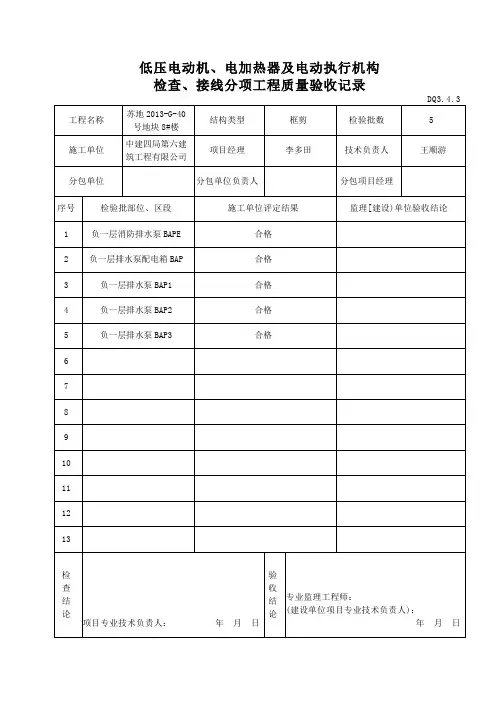

低压电动机、电加热器及电动执行机构
检查、接线分项工程质量验收记录
DQ3.4.3
工程名称苏地2013-G-40
号地块8#楼
结构类型框剪检验批数 5
施工单位中建四局第六建
筑工程有限公司
项目经理李多田技术负责人王顺游
分包单位分包单位负责人分包项目经理
序号检验批部位、区段施工单位评定结果监理[建设)单位验收结论
1 负一层消防排水泵BAPE 合格
2 负一层排水泵配电箱BAP 合格
3 负一层排水泵BAP1 合格
4 负一层排水泵BAP2 合格
5 负一层排水泵BAP3 合格
6
7
8
9
10
11
12
13
检
查
结
论
项目专业技术负责人：年月日验
收
结
论
专业监理工程师：
(建设单位项目专业技术负责人)：
年月日。

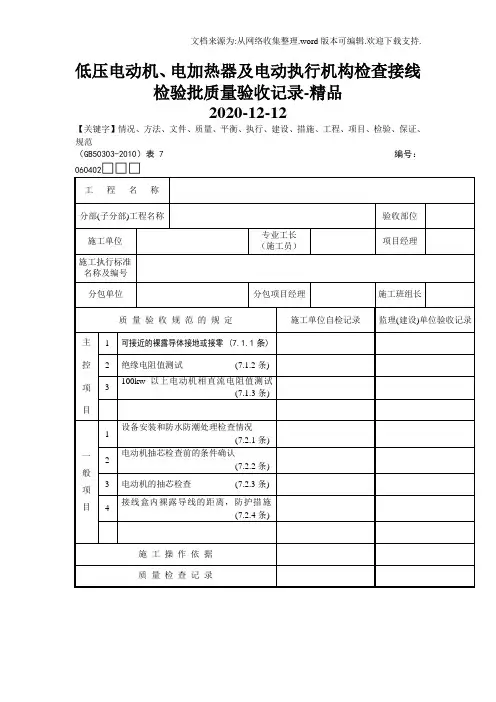

低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录-精品2020-12-12【关键字】情况、方法、文件、质量、平衡、执行、建设、措施、工程、项目、检验、保证、规范（GB50303-2010）表7 编号：060402□□□主控项目1、电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。
（2、电动机、电加热器及电动执行机构绝缘电阻值应大于0.5MΩ。
3、100kW以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的2%；无中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1% 。
一般项目1、电气设备安装应牢固，螺栓及防松零件齐全，不松动。
防水防潮电气设备的接线入口及接线盒盖等应做密封处理。
2、除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的电动机，应抽芯检查：1) 出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；2) 外观检查、电气试验、手动盘转和试运转，有异常情况。
3、电动机抽芯检查应符合下列规定：1) 线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，内部清洁，通风孔道无堵塞；2) 轴承无锈斑，注油（脂）的型号、规格和数量正确，转子平衡块紧固，平衡螺丝锁紧，风扇叶片无裂纹；3) 连接用紧固件的防松零件齐全完整；4) 其他指标符合产品技术文件的特有要求。
4、在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm，否则应采取绝缘防护措施。
检查数量：主控项目1、3 全数检查；2 抽查30%，少于5台，全数检查。
一般项目2、3 全数检查；1、4 抽查30%，少于5台（处），全数检查。
检验方法：见规范第判定：应检数量全部符合规范规定判为合格。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
低压电动机电加热器接线检验批

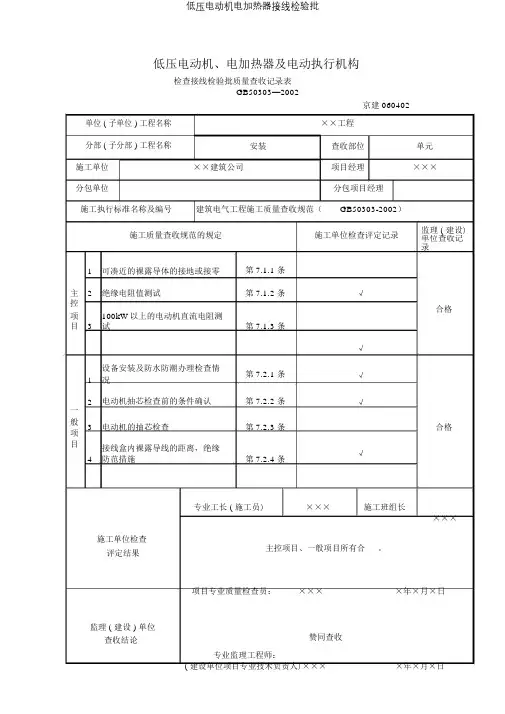

低压电动机、电加热器及电动执行机构
检查接线检验批质量查收记录表
GB50303—2002
京建 060402 单位 ( 子单位 ) 工程名称××工程
分部 ( 子分部 ) 工程名称安装查收部位单元施工单位××建筑公司项目经理×××分包单位分包项目经理
施工执行标准名称及编号建筑电气工程施工质量查收规范（GB50303-2002）
施工质量查收规范的规定施工单位检查评定记录监理 ( 建设)单位查收记录
1 可凑近的裸露导体的接地或接零第7.1.1 条
主 2 绝缘电阻值测试第7.1.2 条√
控
合格项100kW以上的电动机直流电阻测
3 第7.1.3 条
目试
√
1 设备安装及防水防潮办理检查情
第7.2.1 条√况
一
2 电动机抽芯检查前的条件确认第7.2.2 条√
般
3 电动机的抽芯检查第7.2.3 条合格项
目
4
接线盒内裸露导线的距离，绝缘
第7.2.4 条
√
防范措施
专业工长 ( 施工员)×××施工班组长
×××
施工单位检查
主控项目、一般项目所有合。
评定结果
项目专业质量检查员：××××年×月×日
监理 ( 建设 ) 单位
查收结论赞同查收
专业监理工程师：
( 建设单位项目专业技术负责人)××××年×月×日。

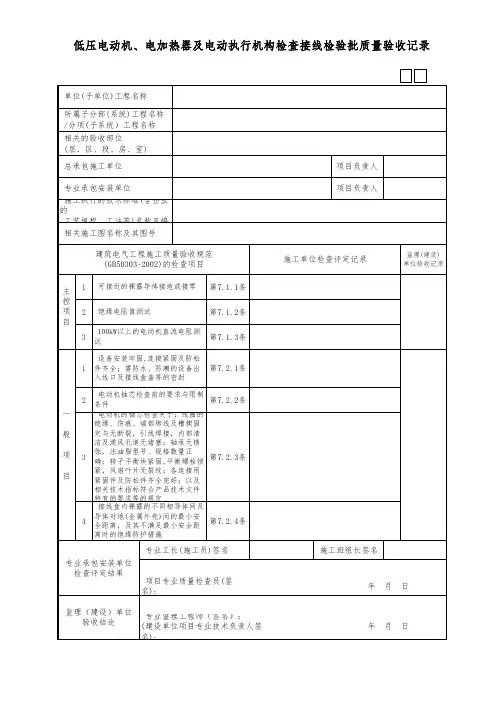

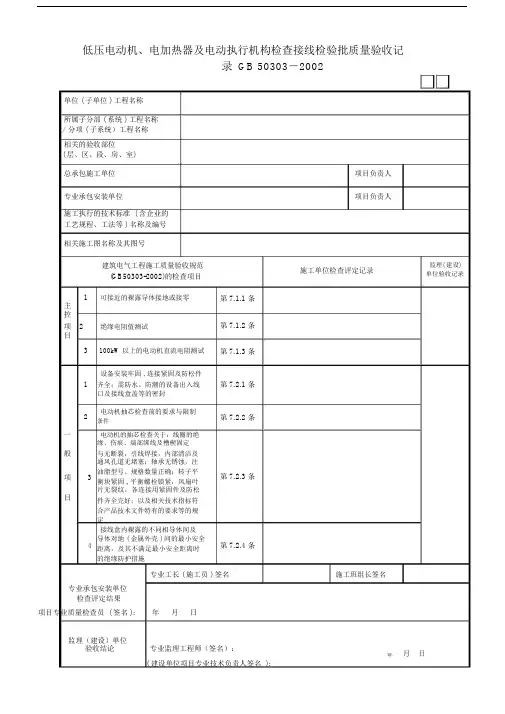

低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录GB 50303－2002单位 ( 子单位 ) 工程名称所属子分部 ( 系统 ) 工程名称/分项 ( 子系统）工程名称相关的验收部位( 层、区、段、房、室)总承包施工单位项目负责人专业承包安装单位项目负责人施工执行的技术标准 ( 含企业的工艺规程、工法等 ) 名称及编号相关施工图名称及其图号建筑电气工程施工质量验收规范(GB50303-2002)的检查项目1 可接近的裸露导体接地或接零主控项 2 绝缘电阻值测试目3100kW以上的电动机直流电阻测试设备安装牢固 , 连接紧固及防松件1齐全；需防水、防潮的设备出入线口及接线盒盖等的密封电动机抽芯检查前的要求与限制2条件一电动机的抽芯检查关于：线圈的绝缘、伤痕、端部绑线及槽楔固定般与无断裂，引线焊接，内部清洁及通风孔道无堵塞；轴承无锈蚀，注项 3 油脂型号、规格数量正确；转子平衡块紧固 , 平衡螺栓锁紧，风扇叶片无裂纹；各连接用紧固件及防松目件齐全完好；以及相关技术指标符合产品技术文件特有的要求等的规定施工单位检查评定记录第7.1.1 条第7.1.2 条第7.1.3 条第7.2.1 条第7.2.2 条第7.2.3 条监理( 建设)单位验收记录接线盒内裸露的不同相导体间及4 导体对地 ( 金属外壳 ) 间的最小安全第7.2.4 条距离，及其不满足最小安全距离时的绝缘防护措施专业工长 ( 施工员 ) 签名施工班组长签名专业承包安装单位检查评定结果项目专业质量检查员 ( 签名 ):年月日监理（建设）单位验收结论专业监理工程师（签名）：月日年( 建设单位项目专业技术负责人签名 ):。
