焊接方法特点及应用焊接是一种常见的金属连接方法,通过加热和加压使金属材料熔化并连接在一起。
焊接方法有很多种,每种方法都有其特点和适用范围。
下面将介绍几种常见的焊接方法及其特点和应用。
1. 电弧焊接电弧焊接是最常见的焊接方法之一,它利用电弧产生高温,使金属材料熔化并连接在一起。
电弧焊接的特点是操作简单、成本低、焊接速度快。
它适用于焊接各种金属材料,如钢、铝、铜等。
电弧焊接广泛应用于建筑、汽车制造、船舶制造等行业。
2. 气体保护焊接气体保护焊接是一种利用惰性气体或活性气体保护焊接区域的方法。
常见的气体保护焊接方法有氩弧焊、氩气保护焊、氩气保护气焊等。
气体保护焊接的特点是焊缝质量高、焊接速度快、焊接变形小。
它适用于焊接不锈钢、铝合金等高反应性金属材料。
气体保护焊接广泛应用于航空航天、化工、电子等领域。
3. 点焊点焊是一种将两个金属材料通过电流加热并压紧在一起的焊接方法。
点焊的特点是焊接速度快、焊接变形小、焊接接头强度高。
它适用于焊接薄板金属材料,如汽车制造中的车身焊接。
点焊广泛应用于汽车制造、家电制造等行业。
4. 激光焊接激光焊接是一种利用激光束将金属材料熔化并连接在一起的焊接方法。
激光焊接的特点是焊接速度快、焊缝质量高、焊接变形小。
它适用于焊接高反应性金属材料和精密零件。
激光焊接广泛应用于电子、光电、航空航天等领域。
5. 焊锡焊接焊锡焊接是一种利用焊锡将金属材料连接在一起的焊接方法。
焊锡焊接的特点是焊接温度低、焊接速度快、焊接变形小。
它适用于焊接电子元器件、电路板等细小零件。
焊锡焊接广泛应用于电子、通信、仪器仪表等行业。
总之,不同的焊接方法有不同的特点和适用范围。
在选择焊接方法时,需要根据材料的性质、焊接要求和工艺条件等因素进行综合考虑。
通过选择合适的焊接方法,可以实现高质量的焊接连接,满足不同行业的需求。
1.焊接定义:通过加热或加压,或两者并用,并且用或不用填充材料,使工件达到原子间结合的一种加工方法。
2.焊接物理实质:焊接是指通过适当的物理化学过程,使两个分离的固态物体产生原子(分子)间结合力而连接成一体的连接方法。
3.焊接方法的分类:焊接方法总的来说可分为三大类:熔化焊、压力焊、钎焊4.熔化焊:将两个工件连接处加热至熔化状态,连接处的金属经历一个熔合—冷却—结晶的过程,形成焊缝,成为一体。
5.熔化的作用:a、原子间靠近、熔合在一起;b、成分均匀化;c、进行冶金反应,清除氧化物、杂质;6.按热源形式以及保护方式,可将熔化焊分为:7.熔化焊的分类:分为电渣焊和电弧焊,其中电弧焊又分为:手工电弧焊、埋弧焊、钨极氩弧焊、熔化极氩弧焊、CO2气体保护焊、等离子焊8.电弧是电弧焊接的能源,电弧能有效而简便的将电能转换为焊接过程所需的热能和机械能。
9.电弧的实质:是在一定条件下,电荷通过两极之间的气体空间的一种导电现象,简单的说就是气体放电现象10.气体放电的必要条件:a、导电机构—带电粒子;b、存在电场;11.产生电子的方式:电离和电子发射12.能量的产生:碰撞和激励13.电离能(Wi):使中性气体粒子失去电子所需的最低外加能量。
14.激励:中性粒子受外来能量的作用不足以使电子完全脱离气体原子或分子,能使电子从较低的能级转移到较高的能级,中性粒子内部的稳定状态被破坏,这种状态称为激励.15.碰撞传能:包括弹性碰撞和非弹性碰撞;⑴弹性碰撞:这种现象是当粒子的动能较低时产生,不产生电离过程;⑵非弹性碰撞:可以产生电离过程;非弹性碰撞有能量的损失16.电离种类:热电离、电场作用下的电离、光电离;17.热电离:气体粒子受热的作用而产生的电离;热解离:电弧中气体分子受热作用时将首先大量解离成原子,继续受热作用而产生电离.热电离的实质:碰撞电离;18.电子发射:当电极表面接受一定的外加能量时,电极内部的电子可以冲破电极表面的束缚飞到电弧空间,这种现象叫做电子发射。
焊接的原理及特点是什么焊接是一种通过加热和压力使金属或非金属材料相互融合的方法。
该方法主要用于连接或修复金属构件、管道和装置。
焊接的原理基于热能的利用,它会通过能量输入使金属材料的表面升温至熔点以上,从而获得一定的可塑性。
在材料表面熔融的同时,通过应用压力,使金属材料相互接触、混合和凝固,从而形成一个坚固的连接。
焊接的特点是多种多样的,包括以下几个方面:1. 高强度连接:焊接可以在金属之间形成非常坚固的连接,通常比其他连接方法(如螺栓连接)具有更高的强度和耐久性。
2. 高效和经济:焊接速度快,工艺简单,可以大大减少生产时间和成本。
3. 灵活性和多功能性:焊接适用于连接各种金属,包括铁、铝、不锈钢等,并且可以适应不同的工艺需求和材料厚度。
4. 自动化和自动化程度高:焊接工艺可以通过自动化和机器人化来实现,提高生产效率和质量。
5. 高温焊接:焊接可以耐受高温环境,适用于需要在高温条件下工作的设备和结构。
6. 良好的外观和密封性能:焊接可以实现无凸出物、无缝隙和无孔洞的连接,从而使连接具有更好的密封性,外观更美观。
7. 可靠性和耐腐蚀性:通过选用相应的焊接材料和工艺,焊接可以实现高度可靠的连接,并提供一定的耐腐蚀性能。
8. 适应性广泛:焊接可以适应各种材料和形式的连接,例如板材焊接、管道焊接、角焊接等。
9. 热影响区小:焊接时热影响区仅局限在焊缝附近,对材料其他部分的影响较小。
尽管焊接具有众多的优点和特点,但也有一些限制和缺点,例如焊接可能导致局部变形、应力积聚和产生焊接热裂纹等问题。
此外,焊接还需要专业的操作技能和设备,对操作者的要求较高。
总的来说,焊接是一种高效、经济和可靠的连接方法,广泛应用于各个工业领域。
随着科学技术的不断发展,焊接工艺和设备也在不断创新和改进,以满足不同应用和需求。
第二章焊接基本知识2.1 承压类特种设备常用的焊接方法2.0.1 焊接的定义和特点1.定义:通过加热或加压,或者两者并用,并且用或不用填充材料,是工件达到结合的一种方法。
GB/T3375-94《焊接术语》金属焊接:通过适当手段,使两个分离的金属物体(同种金属或异种金属)产生原子(或分子)间的结合而连接成一体的连接方法。
2.焊接的优点(1)节省材料,减轻结构重量,经济性好(2)简化加工与装配工序,生产周期短,生产效率高(3)接头强度高,密封性好(4)结构设计的灵活性大,可实现材料的优化组合(5)利用拼焊可大大突破铸造和锻压的能力(6)焊接工艺容易实现机械化和自动化3. 焊接的缺点(1)容易产生较大的焊接变形和残余应力(2)容易产生焊接缺陷(3)焊接接头与母材存在较大的组织不均匀,由此引起的性能不均匀。
(4)焊接环境对人体有一定的危害,强光、高温、有毒气体等。
2.0.2 焊接方法分类1、熔焊接头处局部熔化,然后再冷却结晶成一体的方法。
2. 压焊利用摩擦、扩散和加压等物理作用,克服两个表面的不平度,除去氧化膜及污染物,使两个连接表面的原子相互接近到晶格距离,从而在固态条件下实现的连接成为固相焊接,由于固相焊接时通常加压,因此称压焊。
3. 钎焊:采用熔点比较低的金属材料作为钎料,将焊件和钎料加热至高于钎料熔点,但低于母材熔点的温度,利用毛细作用使液态钎料润湿母材,填充接头间隙,并与母材相互扩散连接焊件的方法,称为钎焊。
软钎焊 <450℃钎料(铅、锡合金为主)----强度较低硬钎焊 > 450℃钎料(铜、银、镍合金为主)-强度较高锅炉压力容器主要采用熔化焊。
焊接占制造工作量的30%以上。
焊接质量影响锅炉压力容器的产品质量和安全可靠性2.1.1手工电弧焊:是通过高温下熔化金属与熔渣间的冶金反应,还原并净化焊缝金属,从而得到优质的焊缝。
其特点是:设备简单、便于操作、适用于室内外各种位置的焊接。
1. 手工电弧焊的特点⑴、定义:手工电弧焊是利用电弧放电时产生的热量熔化焊条和焊件,从而获得牢固接头的焊接过程。
材料连接原理范围后答案1.焊接的定义?焊接与机械连接各有何特点?(简08)P1答:焊接是通过加热或加压(或两者并用)使两个分离表面的院子达到晶格距离,并形成金属键而获得不可拆接头的工艺过程。
机械连接技术是指用螺钉、螺栓和铆钉等紧固件将两分离型材或零件连接成一个复杂零件或不见的过程。
相互间的连接是靠机械力来实现的,随机械力的消除接头可以松动或拆除。
2.试从理论上简述怎样才能实现焊接过程?采用什么工艺措施才能实现焊接?(简11)P2答:理论上当两个被连接的固体材料表面接近到时,就可在接触表面上进行扩散再结晶等物理过程从而形成键合达到冶金连接的目的。
措施:(1)对被连接的材质施加压力;(2)对被连接材料加热(局部或整体)3.焊接热源有哪些共同要求?描述焊接热源主要用什么指标?(简05.07.09)P6答:要求:能量密度高、快速实现焊接过程、得到高质量的焊缝和最小的焊接热影响区。
主要指标:最小加热面积、最大功率密度和正常焊接规范条件下的温度。
4.试简述焊接热过程的特点?(简06.10)P74答:加热温度高;加热速度快;高温停留时间短;自然条件下连续冷却5.焊条药皮的作用?P22答:保护作用;冶金作用;改善焊接性6.焊条工艺性能?P22答:焊接电弧的稳定性;焊缝成形;全位置焊接性;飞溅;脱渣性;焊条的熔化速度;药皮发红的程度;焊条发尘量。
7.药芯焊丝特性?答:(1)熔敷速度快,生产效率高(2)飞溅小(3)调整熔敷金属成分方便(4)综合成本低8.烧接焊剂特点?答:优点:(1)烧结焊剂的合金成分灵活性很强;(2)烧结焊剂可以有效降低焊接过程中的氧化烧损情况;(3)烧结焊剂具有良好的焊结工艺性能;(4)烧结焊剂比重小(5)生产过程环保节能、易输入便于回收。
缺点:(1)对焊接参数比较敏感(2)影响化学成分均匀性(3)吸湿性强易受潮,使用前必须严格烘干。
9.试分析说明钛钙型(J422)焊条与碱性低氢型(J427)焊条,在使用工艺性和焊缝力学性能方面有哪些差别?答:其他工艺性能如全位置焊接性,融化系数等差别不大。

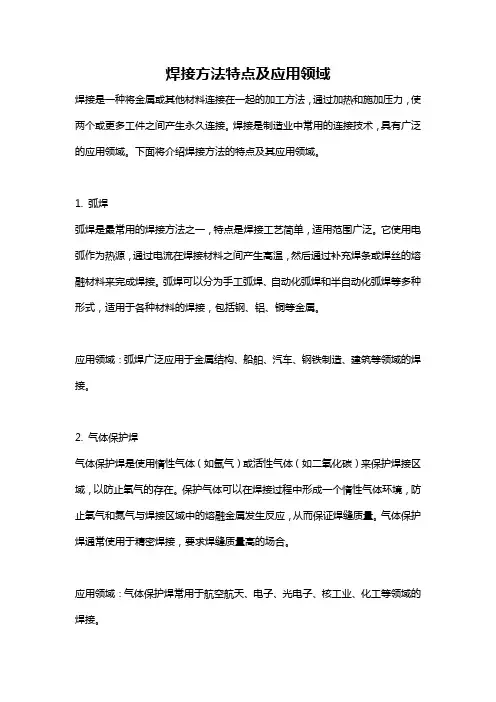

焊接方法特点及应用领域焊接是一种将金属或其他材料连接在一起的加工方法,通过加热和施加压力,使两个或更多工件之间产生永久连接。
焊接是制造业中常用的连接技术,具有广泛的应用领域。
下面将介绍焊接方法的特点及其应用领域。
1. 弧焊弧焊是最常用的焊接方法之一,特点是焊接工艺简单,适用范围广泛。
它使用电弧作为热源,通过电流在焊接材料之间产生高温,然后通过补充焊条或焊丝的熔融材料来完成焊接。
弧焊可以分为手工弧焊、自动化弧焊和半自动化弧焊等多种形式,适用于各种材料的焊接,包括钢、铝、铜等金属。
应用领域:弧焊广泛应用于金属结构、船舶、汽车、钢铁制造、建筑等领域的焊接。
2. 气体保护焊气体保护焊是使用惰性气体(如氩气)或活性气体(如二氧化碳)来保护焊接区域,以防止氧气的存在。
保护气体可以在焊接过程中形成一个惰性气体环境,防止氧气和氮气与焊接区域中的熔融金属发生反应,从而保证焊缝质量。
气体保护焊通常使用于精密焊接,要求焊缝质量高的场合。
应用领域:气体保护焊常用于航空航天、电子、光电子、核工业、化工等领域的焊接。
3. 焊接激光激光焊接是使用高能量激光束进行焊接的一种方法。
激光焊接具有焊缝宽窄可控、焊缝深度可调、融合区热影响小等特点,适用于对焊缝要求高的场合。
激光焊接可以进行自动化控制,提高生产效率。
应用领域:激光焊接广泛应用于电子、汽车、航空航天、通信等领域的高精度焊接。
4. 热焊连接热焊连接是将金属材料在高温下进行连接的一种方法,不需要添加任何材料。
它适用于金属与金属的连接,如热融焊、扩散焊等。
应用领域:热焊连接常用于管道、容器、锅炉、压力容器等工业领域。
5. 点焊点焊是使用电流在两个或多个金属表面产生局部高温,使其熔融并形成焊点的一种焊接方法。
点焊特点是焊接速度快、操作简单,适用于大批量生产。
应用领域:点焊广泛用于汽车制造、家电制造、金属制品等行业。
6. 叠层焊叠层焊是一种将多个金属层叠在一起,然后进行熔化和连接的焊接方法。

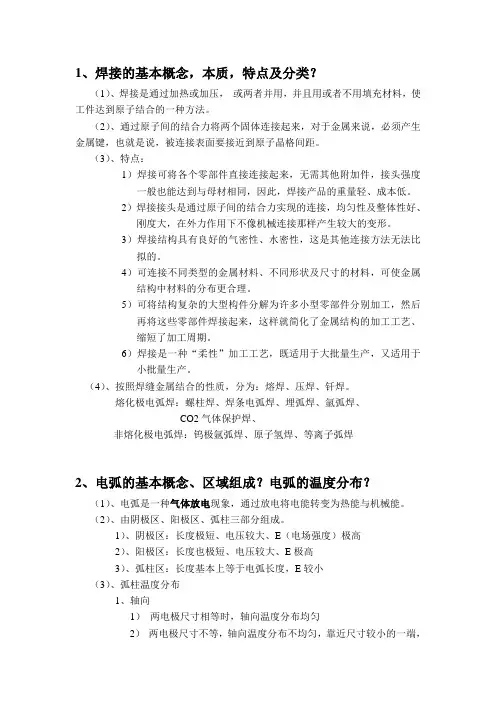

1、焊接的基本概念,本质,特点及分类?(1)、焊接是通过加热或加压,或两者并用,并且用或者不用填充材料,使工件达到原子结合的一种方法。
(2)、通过原子间的结合力将两个固体连接起来,对于金属来说,必须产生金属键,也就是说,被连接表面要接近到原子晶格间距。
(3)、特点:1)焊接可将各个零部件直接连接起来,无需其他附加件,接头强度一般也能达到与母材相同,因此,焊接产品的重量轻、成本低。
2)焊接接头是通过原子间的结合力实现的连接,均匀性及整体性好、刚度大,在外力作用下不像机械连接那样产生较大的变形。
3)焊接结构具有良好的气密性、水密性,这是其他连接方法无法比拟的。
4)可连接不同类型的金属材料、不同形状及尺寸的材料,可使金属结构中材料的分布更合理。
5)可将结构复杂的大型构件分解为许多小型零部件分别加工,然后再将这些零部件焊接起来,这样就简化了金属结构的加工工艺、缩短了加工周期。
6)焊接是一种“柔性”加工工艺,既适用于大批量生产,又适用于小批量生产。
(4)、按照焊缝金属结合的性质,分为:熔焊、压焊、钎焊。
熔化极电弧焊:螺柱焊、焊条电弧焊、埋弧焊、氩弧焊、CO2气体保护焊、非熔化极电弧焊:钨极氩弧焊、原子氢焊、等离子弧焊2、电弧的基本概念、区域组成?电弧的温度分布?(1)、电弧是一种气体放电现象,通过放电将电能转变为热能与机械能。
(2)、由阴极区、阳极区、弧柱三部分组成。
1)、阴极区:长度极短、电压较大、E(电场强度)极高2)、阳极区:长度也极短、电压较大、E极高3)、弧柱区:长度基本上等于电弧长度,E较小(3)、弧柱温度分布1、轴向1)两电极尺寸相等时,轴向温度分布均匀2)两电极尺寸不等,轴向温度分布不均匀,靠近尺寸较小的一端,温度较高。
2、径向:中心轴附近温度高,周边低3、什么是电弧的静特性?什么是动特性?(1)、定义:在一定的弧长下,当焊接电弧处于稳定状态时,电弧电流与电弧电压之间的关系称为电弧的静特性。
