简单的电路分析报告

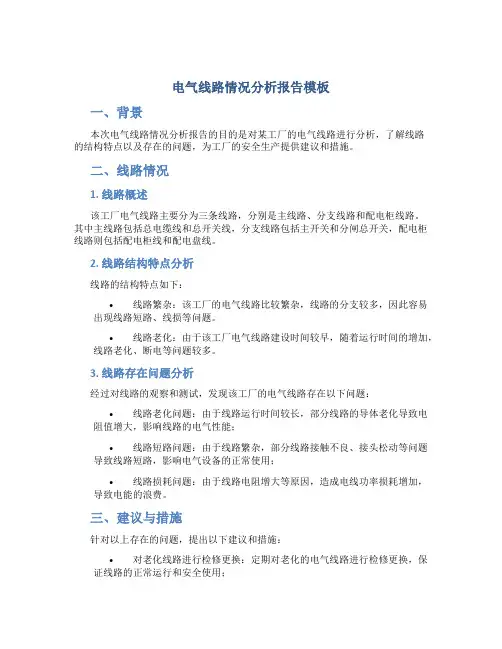

电气线路情况分析报告模板一、背景本次电气线路情况分析报告的目的是对某工厂的电气线路进行分析，了解线路的结构特点以及存在的问题，为工厂的安全生产提供建议和措施。

二、线路情况1. 线路概述该工厂电气线路主要分为三条线路，分别是主线路、分支线路和配电柜线路。

其中主线路包括总电缆线和总开关线，分支线路包括主开关和分闸总开关，配电柜线路则包括配电柜线和配电盘线。

2. 线路结构特点分析线路的结构特点如下：•线路繁杂：该工厂的电气线路比较繁杂，线路的分支较多，因此容易出现线路短路、线损等问题。

•线路老化：由于该工厂电气线路建设时间较早，随着运行时间的增加，线路老化、断电等问题较多。

3. 线路存在问题分析经过对线路的观察和测试，发现该工厂的电气线路存在以下问题：•线路老化问题：由于线路运行时间较长，部分线路的导体老化导致电阻值增大，影响线路的电气性能；•线路短路问题：由于线路繁杂，部分线路接触不良、接头松动等问题导致线路短路，影响电气设备的正常使用；•线路损耗问题：由于线路电阻增大等原因，造成电线功率损耗增加，导致电能的浪费。

三、建议与措施针对以上存在的问题，提出以下建议和措施：•对老化线路进行检修更换：定期对老化的电气线路进行检修更换，保证线路的正常运行和安全使用；•加强线路的维护工作：加强线路的日常维护工作，包括定期清洁和检查，发现问题及时处理；•采取电力节能措施：对于存在的电能浪费问题，采取节能措施，减少功率损耗。

四、总结通过对该工厂电气线路的分析和建议措施的提出，为工厂的电气安全生产提供了保障和建议方案。

同时，也提醒企业在建设时要重视电气线路的规划和设计，建立完善的维护工作制度，确保电气设备和线路的正常运行和安全使用。

简单电路实验报告单
实验报告
实验名称：简单电路的连接
实验目的：了解简单电路的构成，掌握简单电路的连接方法。

实验材料：电池、电池盒、开关、导线、灯泡、泡沫、曲别针、图钉。

班级组别：（略）
实验过程：
一、想办法让灯泡亮起来
1.标出螺口灯泡的两极、电池的两极。

2.用铅笔代替导线，连接电路，使灯泡发光。

实验记录：观察到小灯泡亮起来。

简单电路是由电池、导线、开关、灯泡等组成。

电池是提供电能的装置，导线的作用是连接各个元件，灯泡的作用是消耗电能，开关的作用是控制电路的通断。

需要注意的是，只能使用电池作为电源，不能从插座获取电能。

实验结论：无论是电源、开关，每一个元件都要连接两个接线柱，只有这样才能连通电路。

注意事项：实验时要注意安全，避免触电。

同时，实验结束后要及时关闭开关，拆除电路，保持实验室的整洁和安全。

实验一1、实验目得学习使用workbenｃｈ软件,学习组建简单直流电路并使用仿真测量仪表测量电压、电流。

２、解决方案1)基尔霍夫电流、电压定理得验证。

解决方案：自己设计一个电路,要求至少包括两个回路与两个节点，测量节点得电流代数与与回路电压代数与,验证基尔霍夫电流与电压定理并与理论计算值相比较．2)电阻串并联分压与分流关系验证。

解决方案：自己设计一个电路，要求包括三个以上得电阻,有串联电阻与并联电阻,测量电阻上得电压与电流,验证电阻串并联分压与分流关系,并与理论计算值相比较。

3、实验电路及测试数据4、理论计算根据KVL与ＫCL及电阻VCR列方程如下：Is=I1+Ｉ2，U1+U2=U３,Ｕ１=I1＊Ｒ1，U２=Ｉ1*Ｒ2,U3＝Ｉ2*R３解得，U1=10V,U2=２0V,U３＝30V，I1=5A，I２=5A5、实验数据与理论计算比较由上可以瞧出，实验数据与理论计算没有偏差,基尔霍夫定理正确；R1与R2串联,两者电流相同,电压与为两者得总电压,即分压不分流；R1R２与R3并联,电压相同,电流符合分流规律.6、实验心得第一次用软件,好多东西都找不着,再瞧了指导书与同学们得讨论后,终于完成了本次实验。

在实验过程中，出现得一些操作上得一些小问题都给予解决了.实验二１、实验目得通过实验加深对叠加定理得理解；学习使用受控源;进一步学习使用仿真测量仪表测量电压、电流等变量。

２、解决方案自己设计一个电路,要求包括至少两个以上得独立源(一个电压源与一个电流源）与一个受控源,分别测量每个独立源单独作用时得响应,并测量所有独立源一起作用时得响应,验证叠加定理.并与理论计算值比较。

3、实验电路及测试数据电压源单独作用：电流源单独作用：共同作用:４、理论计算电压源单独作用时:—10+3Ix１+2Ｉx1=0,得Ix1＝2Ａ；电流源单独作用时：，得Iｘ２＝-0、6A; 两者共同作用时:,得Iｘ＝1、４A、５、实验数据与理论计算比较由上得，与测得数据相符,Ｉx=Ｉｘ1+Ix2,叠加定理得证.6、实验心得通过本实验验证并加深了对叠加定理得理解,同时学会了受控源得使用。

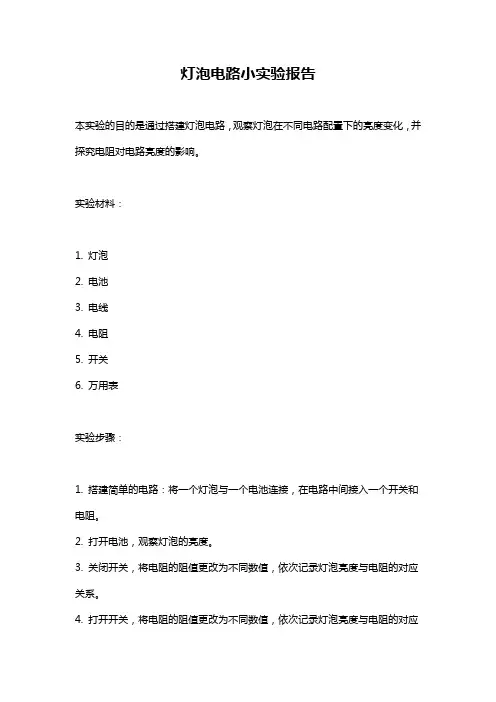

灯泡电路小实验报告本实验的目的是通过搭建灯泡电路，观察灯泡在不同电路配置下的亮度变化，并探究电阻对电路亮度的影响。

实验材料：1. 灯泡2. 电池3. 电线4. 电阻5. 开关6. 万用表实验步骤：1. 搭建简单的电路：将一个灯泡与一个电池连接，在电路中间接入一个开关和电阻。

2. 打开电池，观察灯泡的亮度。

3. 关闭开关，将电阻的阻值更改为不同数值，依次记录灯泡亮度与电阻的对应关系。

4. 打开开关，将电阻的阻值更改为不同数值，依次记录灯泡亮度与电阻的对应关系。

5. 绘制亮度与电阻的对应关系图表并分析结果。

实验结果与分析：根据实验记录的数据，我们可以发现灯泡的亮度与电阻之间存在一定的正比关系。

当电阻的阻值较小或为零时，电流经过电阻的的阻力较小，从而导致灯泡亮度较高；反之，当电阻的阻值较大时，电流经过电阻的的阻力较大，从而使灯泡亮度降低。

通过绘制亮度与电阻的对应关系图表，我们可以清晰地看到亮度与电阻的正比关系。

在图表中，我们可以观察到当电阻的阻值增大时，灯泡的亮度逐渐减小，呈现出一个递减的趋势。

实验结论：通过本实验，我们得出了以下结论：1. 在电路中，电阻的大小直接影响灯泡的亮度。

2. 电阻值越小，灯泡的亮度越大；反之，电阻值越大，灯泡的亮度越小。

3. 电阻与灯泡亮度之间存在正比关系，即电阻越大，灯泡亮度越低。

实验应用：本实验对电路中电阻对灯泡亮度的影响进行了探究，这有助于我们理解灯泡电路的基本原理，并在实际应用中对电路进行调节和优化。

例如，在室内照明系统中，我们可以通过合理配置电路中的电阻来调节灯泡的亮度，实现节能和环保的目的。

总结：通过本实验，我们对灯泡电路的工作原理有了更深入的理解。

电阻的变化对灯泡亮度产生直接影响，这一点在实验结果中得到了验证。

本实验为电路设计和优化提供了一定的参考价值，为我们进一步学习和探索电路理论奠定了基础。

实验一：直流电路基本定律验证一、实验目的1.加深对基尔霍夫定律的理解；2.掌握电路分析方法，提高电路分析能力；3.熟悉实验仪器及设备的使用。

二、实验原理基尔霍夫定律是电路分析的基本定律，包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任何时刻，流入一个节点的电流之和等于流出该节点的电流之和。

基尔霍夫电压定律指出，在任意闭合回路中，各段电压之和等于电源电动势之和。

三、实验设备1.直流稳压电源；2.万用表；3.电阻箱；4.电感器；5.电容器；6.电路实验箱；7.连接线。

四、实验步骤1.搭建电路，按照实验电路图连接电阻、电感、电容器等元件；2.测量各元件的参数，如电阻值、电感值、电容值等；3.根据基尔霍夫定律，计算电路中各节点的电压和各支路的电流；4.与实验测量值进行对比，分析误差原因。

五、实验数据及处理1.实验电路图：（此处插入实验电路图）2.实验数据：（此处插入实验数据表格，包括电阻值、电感值、电容值、节点电压、支路电流等）3.数据处理：（此处插入数据处理结果，如计算各节点电压、支路电流等）六、实验结果与分析1.实验结果：根据实验数据，计算得出电路中各节点电压和各支路电流，与理论计算值进行对比，分析误差原因。

2.误差分析：（此处分析实验误差，如测量误差、搭建电路误差等）七、实验结论1.通过本次实验，加深了对基尔霍夫定律的理解；2.掌握了电路分析方法，提高了电路分析能力；3.熟悉了实验仪器及设备的使用。

实验二：交流电路基本定律验证一、实验目的1.加深对欧姆定律、基尔霍夫定律在交流电路中的应用理解；2.掌握交流电路的分析方法，提高电路分析能力；3.熟悉实验仪器及设备的使用。

二、实验原理交流电路分析的基本定律包括欧姆定律、基尔霍夫定律、功率定律等。

欧姆定律在交流电路中可以表示为：I = V/Z，其中I为电流，V为电压，Z为阻抗。

基尔霍夫定律在交流电路中的应用与直流电路相同。

功率定律在交流电路中可以表示为：P = V^2/R，其中P为功率，V为电压，R为电阻。

电路整改情况报告《电路整改情况报告》一、背景及目的近期，公司电路出现了一些问题，需要进行整改。

本报告对电路整改情况进行了详细分析和总结，旨在提出解决问题的方案和措施，保障电路的正常运行。

二、问题分析1. 电路过载：由于部分设备负载过大，导致电路过载，影响正常使用。

2. 电路老化：部分电路设备已经使用多年，存在老化、松动等问题，需要进行及时检修和更换。

3. 电路设计不合理：部分电路设计存在不合理之处，需要重新调整和优化设计。

三、整改方案1. 设备负载均衡：对负载过大的设备进行重新调配，实现负载均衡，避免电路过载情况发生。

2. 设备检修更换：对老化或故障的设备进行及时检修和更换，确保电路设备的正常运行。

3. 电路设计优化：对存在不合理之处的电路设计进行重新优化，以解决当前问题并提高电路的整体性能。

四、整改进展1. 设备负载均衡已完成调整，各设备负载合理，电路负载均衡效果显著。

2. 对老化或故障设备进行检修和更换工作正在进行中，预计将在本月内全部完成。

3. 电路设计优化方案已经制定，将在下个季度开始实施。

五、建议1. 加强电路设备日常维护，及时发现和处理设备故障。

2. 定期对电路进行检测和维护，确保电路的正常运行。

3. 推进电路设计优化计划，提高电路整体性能。

六、结论通过本次整改，公司电路问题得到了有效解决，电路设备运行效果明显提高。

同时，我们也意识到了在日常运营中对电路设备的维护和管理至关重要，希望全体员工能够共同努力，为公司电路设备的正常运行做出更大贡献。

以上为《电路整改情况报告》，特此提交。

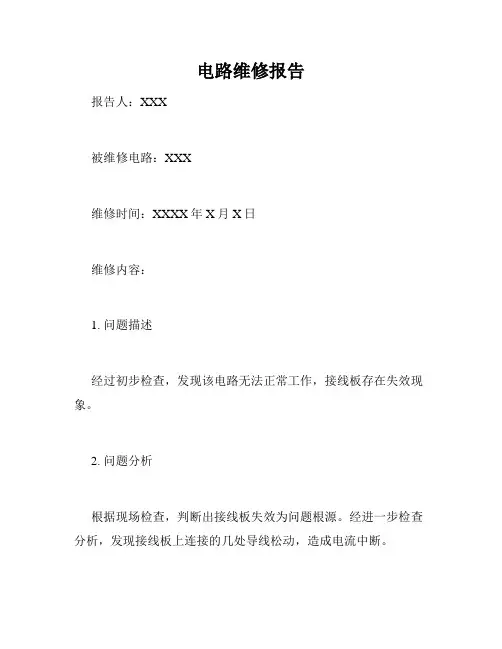

电路维修报告
报告人：XXX
被维修电路：XXX
维修时间：XXXX年X月X日
维修内容：
1. 问题描述
经过初步检查，发现该电路无法正常工作，接线板存在失效现象。

2. 问题分析
根据现场检查，判断出接线板失效为问题根源。

经进一步检查分析，发现接线板上连接的几处导线松动，造成电流中断。

3. 维修方案
为了解决这个问题，我们将需要取下完整的接线板并更换其中
的破损部分。

考虑到工程的重要性，我们选择了高质量的接线板，并对松动的导线重新进行了焊接，并增加了保护元件，以预防出
现同样的问题。

4. 维修结果
经过我们一整天的努力，电路问题已被成功解决。

现在，该电
路已能够正常地运行，而且无有耐久性问题。

电路稳定性得到了
显著改善，未来将不会出现同样问题。

建议定期检查相关设备，
以确保电路的正常工作。

结论：
本次维修成功解决了电路失效问题，同时增强了设备的稳定性。

提醒各位工程师定时检查设备，及时更新维修方式，确保电路安
全地运行。

电路分析实验实验报告电路分析实验实验报告引言：电路分析是电子工程领域中的一项基础实验，它通过对电路的结构和性能进行分析，帮助我们了解电路的工作原理和特性。

本次实验旨在通过对不同电路的测量和分析，探讨电路中的电压、电流、功率等基本概念，并通过实验数据验证电路理论模型的正确性。

实验一：欧姆定律的验证欧姆定律是电路分析的基础，它描述了电流、电压和电阻之间的关系。

在本实验中，我们使用直流电源和不同阻值的电阻进行测量，验证欧姆定律的准确性。

实验步骤：1. 连接电路：将直流电源的正极和负极分别与电路中的两端连接，确保电源开关关闭。

2. 测量电阻：使用万用表测量电阻的阻值，并记录下来。

3. 测量电流：将万用表的电流测量端与电路中的一端相连，另一端与电源的负极相连，打开电源开关，并记录下电流值。

4. 测量电压：将万用表的电压测量端依次与电路中的不同位置相连，记录下各个位置的电压值。

实验结果与分析：根据欧姆定律，电流等于电压除以电阻。

通过实验测量得到的电流值与计算得到的电流值进行比较，可以发现它们非常接近。

这说明欧姆定律在实际电路中是成立的。

实验二：串联电路与并联电路的特性比较在实际电路中，电阻可以串联连接或并联连接，这会对电路的总阻值、总电流和总电压产生影响。

本实验旨在通过测量串联电路和并联电路的特性，比较它们之间的差异。

实验步骤：1. 连接电路：使用直流电源、电阻和导线搭建串联电路和并联电路。

2. 测量总电阻：使用万用表测量串联电路和并联电路的总电阻，并记录下来。

3. 测量总电流：将万用表的电流测量端与电路中的一端相连，另一端与电源的负极相连，打开电源开关，并记录下电流值。

4. 测量总电压：将万用表的电压测量端依次与电路中的不同位置相连，记录下各个位置的电压值。

实验结果与分析：通过实验测量得到的数据，我们可以计算出串联电路和并联电路的总电阻、总电流和总电压。

比较这些数据，我们可以发现在串联电路中，总电阻等于各个电阻的和，而总电流和总电压相等；而在并联电路中，总电阻的倒数等于各个电阻的倒数之和，而总电流和总电压相等。

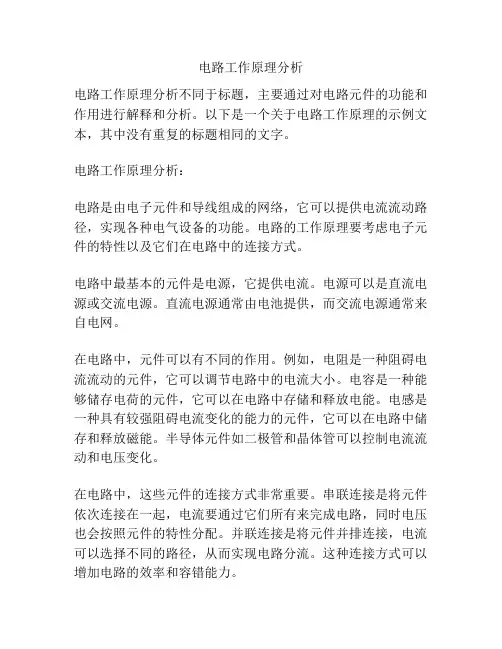

电路工作原理分析
电路工作原理分析不同于标题，主要通过对电路元件的功能和作用进行解释和分析。

以下是一个关于电路工作原理的示例文本，其中没有重复的标题相同的文字。

电路工作原理分析：
电路是由电子元件和导线组成的网络，它可以提供电流流动路径，实现各种电气设备的功能。

电路的工作原理要考虑电子元件的特性以及它们在电路中的连接方式。

电路中最基本的元件是电源，它提供电流。

电源可以是直流电源或交流电源。

直流电源通常由电池提供，而交流电源通常来自电网。

在电路中，元件可以有不同的作用。

例如，电阻是一种阻碍电流流动的元件，它可以调节电路中的电流大小。

电容是一种能够储存电荷的元件，它可以在电路中存储和释放电能。

电感是一种具有较强阻碍电流变化的能力的元件，它可以在电路中储存和释放磁能。

半导体元件如二极管和晶体管可以控制电流流动和电压变化。

在电路中，这些元件的连接方式非常重要。

串联连接是将元件依次连接在一起，电流要通过它们所有来完成电路，同时电压也会按照元件的特性分配。

并联连接是将元件并排连接，电流可以选择不同的路径，从而实现电路分流。

这种连接方式可以增加电路的效率和容错能力。

电路工作原理分析的关键在于对电路中各个元件的作用和连接方式的理解。

通过分析元件的特性和性能，可以推导出电路在不同工况下的工作状态。

这对于电路设计、故障排除和性能优化都非常重要。

为了更好地理解电路工作原理，我们可以通过实际的电路实验和仿真来验证和观察电路的行为。

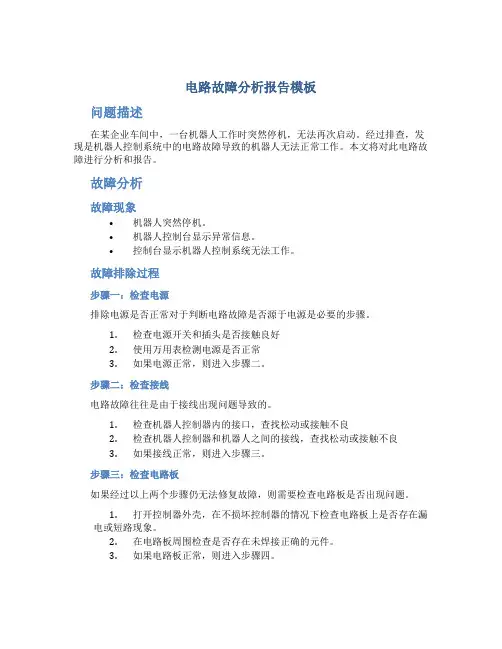

电路故障分析报告模板问题描述在某企业车间中，一台机器人工作时突然停机，无法再次启动。

经过排查，发现是机器人控制系统中的电路故障导致的机器人无法正常工作。

本文将对此电路故障进行分析和报告。

故障分析故障现象•机器人突然停机。

•机器人控制台显示异常信息。

•控制台显示机器人控制系统无法工作。

故障排除过程步骤一：检查电源排除电源是否正常对于判断电路故障是否源于电源是必要的步骤。

1.检查电源开关和插头是否接触良好2.使用万用表检测电源是否正常3.如果电源正常，则进入步骤二。

步骤二：检查接线电路故障往往是由于接线出现问题导致的。

1.检查机器人控制器内的接口，查找松动或接触不良2.检查机器人控制器和机器人之间的接线，查找松动或接触不良3.如果接线正常，则进入步骤三。

步骤三：检查电路板如果经过以上两个步骤仍无法修复故障，则需要检查电路板是否出现问题。

1.打开控制器外壳，在不损坏控制器的情况下检查电路板上是否存在漏电或短路现象。

2.在电路板周围检查是否存在未焊接正确的元件。

3.如果电路板正常，则进入步骤四。

步骤四：更换电路元件如果以上步骤均没有解决问题，则需要考虑更换控制器的电路元件。

在更换电路元件时，需要采取逐一更换的方法，分析更换前后的效果。

解决方案针对上述排除过程，通过以上4个步骤最终确定出了电路板出现故障的问题。

由于电路板出现故障，需要更换电路板并重新测试程序，确保机器人可以正常工作。

虽然只是一个小问题，但是对于企业而言，确实会对生产线的效率带来影响，因此我们建议企业尽早处理这个问题，以确保产品的稳定性和生产效率。

总结通过上述分析过程，我们可以看到电路故障排查的步骤通常是：检查电源，检查接线，检查电路板，更换电路元件。

在排查过程中，我们需要有耐心和耐心去逐一排查各个部件，直到确定电路故障，并且我们还需要注意安全，防止因电路故障引起的火灾等事故。

参考资料无。

连接简单得串联电路与并联电路实验报告班级:________ 小组合作者____________________ 活动时间:__________ 【实验目得】:1、初步学会串联电路、并联电路得连接方法。

2、了解串联电路、并联电路中开关得连接与控制作用。

3、了解串联电路与并联电路得特点。

4、通过电路得连接等,培养学生良好得电学实验习惯。

【实验器材】小灯泡2只,灯座2个、电池组,开关3个,导线若干。

【实验过程】一、电路连接得注意点:1、2、3、二、练一练:组装简单电路三、连接简单得串联电路1、断开开关,按照图1电路图连接电路。

2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合与断开开关,观察开关控制两只灯泡得发光情况记录在下表中。

S S1S2L1发光情况L2发光情况闭合闭合闭合断开闭合闭合闭合断开闭合闭合闭合断开闭合闭合闭合从灯座上取掉闭合闭合闭合从灯座上取掉教师批阅: 四、体会开关反向控制得应用S1L1 L21、闭合S 1时, 亮,再闭合S 2时, 亮, 不亮。

2、根据实验归纳得到串联电路得特点:① ② 教师批阅: 五、连接简单得并联电路1、断开开关,按照图2电路图连接电路。

2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合与断开开关,观察开关控制两只灯泡得发光情况记录在下表中。

S S 1 S 2 L 1发光情况 L 2发光情况 闭合 闭合 闭合 断开 闭合 闭合 闭合 断开 闭合 闭合 闭合 断开闭合 闭合 闭合 从灯座上取掉闭合闭合闭合从灯座上取掉教师批阅: (4)体会短路得后果1、闭合S 1,则 亮,闭合S 2,出现现象:2、根据实验归纳得到并联电路得特点:① ②教师批阅:三、评估与交流:S2S1S21、连接电路时为什么要断开开关？2、连接电路要按照一定得顺序进行,您就是怎么做到得？与大家一起交流一下。

3、开关与用电器总就是______联得。

4、用电器____联时,任何一只用电器开路,其她用电器都不能工作。

电路分析实验报告引言：电路分析是电子工程领域中的基础实验之一，通过对电路的分析，可以了解电流、电压、功耗等相关参数，从而更好地设计电子产品。

本篇实验报告将介绍我们在电路分析实验中的实验过程、结果和分析。

实验步骤：实验一：串联电路的分析我们首先构建了一个串联电路，该电路由一串电阻构成。

我们使用万用表和电流表测量电阻的阻值和电流的大小。

通过改变电阻的值，我们记录了不同电阻下电流的变化情况，并绘制了相应的电流-电阻关系图。

通过观察图表，我们发现电流和电阻成反比关系。

这一实验结果与基本的欧姆定律相一致。

实验二：并联电路的分析接下来，我们构建了一个并联电路，该电路由多个电阻并联而成。

通过测量并记录电流和电压的值，我们计算了电路的总电阻。

实验结果显示，并联电路的总电阻小于其中任意一个电阻。

这进一步验证了并联电路的特性，即总电阻为电阻的倒数之和。

实验三：交流电路的分析在这个实验中，我们关注的是交流电路的分析。

我们通过感应电阻和电容器构建了一个RLC电路，使用示波器测量了电压信号的幅值和相位。

我们观察到电容的阻抗与频率成反比关系，而电感的阻抗与频率成正比关系。

这些现象进一步揭示了交流电路中的频率依赖性。

实验四：直流电路的分析在最后一个实验中，我们关注的是直流电路的分析。

通过构建一个带有电池、电阻和LED的电路，我们探讨了电流在电路中的流动情况以及LED的亮度与电流的关系。

实验结果显示，当电流增大时，LED的亮度也随之增大。

这为我们设计和控制LED电路提供了重要的依据。

实验结果与分析：通过实验，我们成功地分析了不同类型的电路，并获得了相关的实验数据。

我们得出了串联电路中电流与电阻关系的结论，验证了并联电路的总电阻计算方法，观察到了交流电路中频率依赖性的现象，以及直流电路中电流和LED亮度之间的关系。

这些实验结果对我们深入了解和应用电路分析方法具有重要意义。

结论：通过这次电路分析的实验，我们学习了电路的基本原理和分析方法。

XXX 实验室学生实验报告课程名称电路分析基础实验学院XXX专业XXX班级XXX学号XXX姓名XXX辅导教师XXX实验时间：X 年X 月X 日预 习 实 验 报 告1、 实验名称电压源、电流源及其电源等效变换2、实验目的1．掌握建立电源模型的方法。

2．掌握电源外特性的测试方法。

3．加深对电压源和电流源特性的理解。

4．研究电源模型等效变换的条件。

3、实验内容1．电压源和电流源电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性。

其外特性，即端电压U 与输出电流I 的关系U ＝ f (I ) 是一条平行于Ｉ轴的直线。

实验中使用的恒压源在规定的电流范围内，具有很小的内阻，可以将它视为一个电压源。

电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性。

其外特性，即输出电流I 与端电压U 的关系I ＝ f (U ) 是一条平行于U 轴的直线。

实验中使用的恒流源在规定的电流范围内，具有极大的内阻，可以将它视为一个电流源。

2．实际电压源和实际电流源实际上任何电源内部都存在电阻，通常称为内阻。

因而，实际电压源可以用一个内阻R S 和电压源U S 串联表示，其端电压U 随输出电流I 增大而降低。

在实验中，可以用一个小阻值的电阻与恒压源相串联来模拟一个实际电压源。

实际电流源是用一个内阻R S 和电流源I S 并联表示，其输出电流I 随端电压U 增大而减小。

在实验中，可以用一个大阻值的电阻与恒流源相并联来模拟一个实际电流源。

3．实际电压源和实际电流源的等效互换一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个电压源U s 与一个电阻R S 相串联表示；若视为电流源，则可用一个电流源I S 与一个电阻R S 相并联来表示。

若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

实际电压源与实际电流源等效变换的条件为： （1）取实际电压源与实际电流源的内阻均为R S ；（2）已知实际电压源的参数为U s 和R S ，则实际电流源的参数为SS S R UI =和R S ，若已知实际电流源的参数为I s 和R S ，则实际电压源的参数为S S S R I U =和R S 。

电工电子学实验报告完整版
实验名称：电路分析
实验目的：
通过本次实验，学生可以掌握电路分析的基本方法，并可以用电路分析的方法计算电路的参数。

实验内容：
本次实验使用电路分析仪计算两个电路的电流和电压，并计算电容、电阻、变压器和发动机的参数。

步骤一：确定电路
我们要分析的是两个电路，分别为R-C（电阻-电容）电路和电感-变压器-发动机电路。

步骤二：连接电路仪
为了正确计算电路的参数，需要将电路仪连接到电路上，将电路仪的两个端子连接到电路中。

步骤三：设置参数
接下来，我们需要在电路分析仪上设置电流、电压和频率的参数，这些参数是我们用来计算电路参数的基础。

步骤四：测试结果
接下来，我们使用电路分析仪测试两个电路的电流和电压，最后得到的结果如下表所示：
R-C电路:
电流（A）：1.5
电压（V）：20
电感-变压器-发动机电路：
电流（A）：3
电压（V）：60
步骤五：计算电路参数
根据测试结果，可以计算出两个电路的电容、电阻、变压器和发动机的参数。

R-C电路：
电阻（ohm）：13.33
电容（F）：0.133
电感-变压器-发动机电路：
电感（H）：20。

小学生电路故障分析报告
当然可以帮您完成写作。

以下是一个小学生电路故障分析报告的示例：
小学生电路故障分析报告
一、引言
本报告旨在分析小学生在课堂实验中遇到的电路故障，并提供解决方案。

通过合理的电路故障分析与解决方法，旨在帮助小学生们更好地理解电路原理与操作。

二、问题描述
1. 故障现象：某些小学生在实验过程中发现灯泡不亮，电路无法正常工作。

2. 可能原因：电路中存在着导线接触不良、电池不正常、灯泡烧坏等问题。

3. 解决方案：检查导线接触情况、更换电池、更换灯泡。

三、解决方案
1. 检查导线接触情况：首先，确保导线两端已经正确连接到电源和负载上；接着，检查导线是否完整、无破损，有时导线可能因为折断或者剥离而无法传递电流；此外，还可以通过轻轻晃动导线来检查是否有松动情况出现。

2. 更换电池：电池是电路中的能量来源，如果电池电量不足或电池已经损坏，电路无法正常工作。

尝试更换全新电池来解决此类问题，并确保正确连接电池的正负极。

3. 更换灯泡：灯泡可能因为使用时间过长或其他原因导致烧坏，导致电路无法
正常工作。

使用一个全新的灯泡来代替烧坏的灯泡，并确保正确连接。

四、总结与建议
通过以上解决方案，小学生们可以更好地解决电路故障问题。

在实验过程中，及时检查导线的连接状况、电池的电量，并注意灯泡的使用情况，将有助于保证电路能够正常工作。

如果问题依然存在，建议寻求老师或其他专业人士的指导与帮助。

以上就是小学生电路故障分析报告的一个示例，希望对您有所帮助。

根据需要，您可以进一步展开和完善报告的内容。

电路实验报告(8篇)电路实验报告(8篇)电路实验报告1一、实验题目利用类实现阶梯型电阻电路计算二、实验目的利用类改造试验三种构造的计算程序，实现类的封装。

通过这种改造理解类实现数据和功能封装的作用，掌握类的设计与编程。

三、实验原理程序要求用户输入的电势差和电阻总数，并且验证数据的有效性：电势差必须大于0，电阻总数必须大于0小于等于100的偶数。

再要求用户输入每个电阻的电阻值，并且验证电阻值的有效性：必须大于零。

此功能是由类CLadderNetwork的InputParameter ()函数实现的。

且该函数对输入的数据进行临界判断，若所输入数据不满足要求，要重新输入，直到满足要求为止。

本实验构造了两个类，一个CResistance类，封装了电阻的属性和操作，和一个CLadderNetwork类，封装了阶梯型电阻电路的属性和操作。

用户输入的电势差、电阻总数、电阻值，并赋给CladderNetwork的数据，此功能是由类CLadderNetwork的InputParameter 函数实现的。

输出用户输入的电势差、电阻总数、电阻值，以便检查，，此功能是由类CLadderNetwork的PrintEveryPart()函数实现的。

根据用户输入的电势差、电阻总数、电阻值换算出每个电阻上的电压和电流。

此功能是由类CLadderNetwork的Calculate ()函数实现的。

最后输出每个电阻上的电压和电流，此功能是由类CLadderNetwork 的PrintResult()函数实现的'。

此程序很好的体现了面向对象编程的技术：封装性：类的方法和属性都集成在了对象当中。

继承性：可以继承使用已经封装好的类，也可以直接引用。

多态性：本实验未使用到多态性。

安全性：对重要数据不能直接操作，保证数据的安全性。

以下是各个类的说明：class CResistance //电阻类private:double voltage;double resistance;double current;public:void InitParameter(); //初始化数据void SetResist(double r); //设置resistance的值void SetCur(double cur); //设置current的值void SetVol(double vol); //设置voltage的值void CalculateCurrent(); //由电阻的电压和电阻求电流double GetResist(){return resistance;} //获得resistance的值保证数据的安全性double GetCur(){return current;} //获得current的值double GetVol(){return voltage;} //获得voltage的值class CResistance //电阻类{private:CResistance resists[MAX_NUM]; //电阻数组int num;double srcPotential;public:void InitParameter(); //初始化数据void InputParameter(); //输入数据void Calculate(); //计算void PrintEveryPart(); //显示输入的数据以便检查void PrintResult(); //显示结果四、实验结果程序开始界面：错误输入-1(不能小于0)错误输入0 (不能为0)输入正确数据3输入错误数据-1输入错误数据0输入正确数据4同样给电阻输入数据也必须是正数现在一次输入2，2，1，1得到正确结果。

电路分析实验报告(含实验数据)目录实验一常用电子仪器使用 ..................................................................................... 错误!未定义书签。

1 万用表........................................................................................................... 错误!未定义书签。

2 WYK-303B3直流稳压稳流电源 ............................................................... 错误!未定义书签。

3 DF1641A 函数发生器............................................................................... 错误!未定义书签。

4 YB4320F 示波器 (1)实验二叠加原理 (2)1 实验目的....................................................................................................... 错误!未定义书签。

2 实验设备..................................................................................................... 错误!未定义书签。

3 实验原理..................................................................................................... 错误!未定义书签。

电路实验报告(9篇)电路试验报告1一、试验仪器及材料1、信号发生器2、示波器二、试验电路三、试验内容及结果分析1、VCC=12v，VM=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输2、VCC=9V，VM=4、5V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输出波形最大且不失真。

（以下输入输出值均为有效值）四、试验小结功率放大电路特点：在电源电压确定的状况下，以输出尽可能大的不失真的信号功率和具有尽可能高的转换效率为组成原则，功放管常工作在尽限应用状态。

电路试验报告2一、试验目的1、更好的理解、稳固和把握汽车全车线路组成及工作原理等有关内容。

2、稳固和加强课堂所学学问，培育实践技能和动手力量，提高分析问题和解决问题的力量和技术创新力量。

二、试验设备全车线路试验台4台三、试验设备组成全车电线束，仪表盘，各种开关、前后灯光分电路、点火线圈、发动机电脑、传感器、继电器、中心线路板、节气组件、电源、收放机、保险等。

四、组成原理汽车总线路的组成：汽车电器与电子设备总线路,包括电源系统、起动系统、点火系统、照明和信号装置、仪表和显示装置、帮助电器设备等电器设备,以及电子燃油喷射系统、防抱死制动系统、安全气囊系统等电子掌握系统。

随着汽车技术的进展,汽车电器设备和电子掌握系统的应用日益增多。

五、试验方法与步骤1、汽车线路的特点：汽车电路具有单线、直流、低压和并联等根本特点。

（1）汽车电路通常采纳单线制和负搭铁,汽车电路的单线制.通常是指汽车电器设备的正极用导线连接(又称为火线),负极与车架或车身金属局部连接,与车架或车身连接的导线又称为搭铁线。

蓄电池负极搭铁的汽车电路,称为负搭铁。

现代汽车普遍采纳负搭铁。

同一汽车的全部电器搭铁极性是全都的。

对于某些电器设备,为了保证其工作的牢靠性,提高灵敏度,仍旧采纳双线制连接方式。
