液压与气动技术期末考试复习题库（含答案）一．填空题1.单向阀的作用是控制液流沿一个方向流动。
对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。
2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。
当背压阀用时，应改变弹簧的刚度。
3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。
它必须安装在运动部件运动过程中接触到的位置。
4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。
5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。
6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。
7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。
型。
8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。
9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。
10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。
显然（p s—p k）、（p s—p B）小好， n k和n b大好。
11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。
12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。
液压与气动技术复习资料参考答案《液压与气动技术》复习资料参考答案一、填空题1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2、液压传动装置动力装置、执行装置、控制调节装置和辅助装置四部分组成，其中动力装置和执行装置为能量转换装置。
3、液体在直管中流动时，产生.沿程.压力损失；在变直径管、弯管中流动时产生局部压力损失。
4、液压泵的实际流量比理论流量小，而液压马达实际流量比理论流量大。
5、单位时间内流过通流截面的液体的体积称为流量，用q表示，单位是m3/so6、液压油不仅是液压系统传递能量的工作介质，而且还起润滑、冷却、密封的作用。
7.液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流。
区分这两种流动状态的参数是临界雷诺数。
8.在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，于流速会急剧增加，该处压力将急剧降低，这时有可能产生气穴。
9.液压马达把液压能能转换成机械能，输出的主要参数是转速和转矩。
10、根据节流阀在油路中的位置，节流调速回路可分为一进油_节流调速回路，_回油―节流调速回路，—旁路—节流调速回路。
11、调速阀比节流阀的调速性能好，是因为无论调速阀进出口—压力—如何变化，节流口前后的—压力差― 基本稳定，从而使—流量—基本保持恒定。
12.液压缸的泄漏主要是压力差和间隙造成的。
13.外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙。
齿轮泵位于轮齿逐渐脱开的一侧是吸油腔，位于轮齿逐渐啮合的一侧是压油腔。
14、空气压缩机是将机械能转变为气体压力能的装置，选择时应根据气压传动系统所需要的工作压力和流量两个主要参数。
15、气源装置中压缩空气净化设备一般包括后冷却器、油水分离器、贮气罐和干燥器。
16、气动件是气动元件及气动系统使用压缩空气的最后保证。
件是指空气过滤器、减压阀、油雾器17、气动件中的空气过滤器的作用是滤去空气中的灰尘、杂质，并将空气中的水分分离出来。
18、快速排气阀一般应装在出口管路上。
第1页 2009学年第二学期_____________________(院校)义马函授站 《液压与气动技术》结业考试试题注意事项：１．请首先按要求在试卷的标封处填写您的姓名、专业、学号。
２．在试题后答题，写在其它处无效。
一、填空题1、液压油的作用有： 、 、 、 。
2、液压泵按结构可分为： 。
3、气动马达按结构可分为： 。
4、液压马达是将 能转换为 能的液压元件。
5、空压机按工作原理分为： 。
6、单向型方向阀有： 。
二、判断题1、只有齿轮泵存在困油现象。
（ ）2、液压传动在运动过程中，可实现大范围的无极调速。
（ ）3、在实际工作中，液压泵与液压马达可互逆使用。
（ ）4、液压传动能保证严格的传动比。
（ ）5、液压传动中的液体压力决定于负载。
（ ）6、静止不动的液体粘性小。
（ ）7、气动系统执行元件可以实现旋转运动。
（ ）8、空压机产生的压缩空气可直接供气动元件使用。
（ ）9、延时阀是一种时间控制元件。
（ ）10、真空开关是用于检测真空压力的开关。
（ ）三、名词解释1、液压泵：2、液压油的闪火点：3、液体的粘性：4、空气的露点：5、方向控制阀（液压系统）：三、画图题（画出液压或气动元件的职能符号）1、单向变量液压泵2、双向变量气压马达3、单杆双作用液压缸4、M 机能三位四通电磁换向阀四、计算题用气缸水平推动台车，负载质量m ＝150 kg ，台车与床面间摩擦系数μ＝0.3，气缸行程L ＝300 mm ，要求气缸的动作时间t ＝0.8 s ，工作压力p ＝0.5 MPa 。
试选定缸径。
五、问答题 1、液压系统由哪几个组成部分？各部分的基本功能是什么？ 2、什么叫绝对压力? 什么叫做相对压力? 它们之间有何关系? 3、控制阀有哪几种？它们的作用各是什么？ 4、气动系统中储气罐有哪些作用？专业＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿学号＿＿＿＿＿＿ ……………………………………密……………………………封………………………………………..。
《液压和气动技术》复习题第一部分气动技术广西职业技术学院一、填空题1.气压传动技术是以压缩空气为传动介质，传递动力和控制信号的技术。
2.电子产品在生产过程中多采用专机和自动化生产线，并且在进行生产，对环境要求非常严格，即便最细小的尘埃都有可能引起电子元件的短路，而气动技术无污染，能防止将污物带人生产区域。
3.气动系统中，由于压缩空气中含有灰尘和水分，介质需经过处理后才能使用。
4.气动系统必须具备气源、空气调节处理元件、控制元件、执行元件和辅助元件五大部分。
广西职业技术学院5.气源包括空气压缩机、后冷却器、油水分离器、储气罐和干燥器等元件。
6.气动系统的空气调节处理元件包括分水过滤器减压阀、等元件。
7.气动系统的控制元件包括压力控制元件、流量控制元件和方向控制元件。
8.气动系统的执行元件包括气缸、摆气缸、等。
9.气动系统的辅助元件包括压力表、消声器、管接头、管路等元件。
10.气动系统中提到的压力是指单位面积上受到的法向力，它与物理中压强的概念一样，但行业的习惯称呼是压力，用P表示。
广西职业技术学院11.以绝对零点为起点所测量的压力为绝对压力，用P绝表示；以当地大气压力为起点所测量的压力为相对压力，用P表示。
相12．1Kg/cm2（公斤力/平方厘米）=1bar，1Mpa=10bar=106Pa。
13.流量是指单位时间内所流过的气体的体积数，用字母q表示，常用单位有m3/min、L/min、cm3/s等。
14.气缸可按照气体作用方式划分为单作用和双作用两种。
15.单作用气缸指利用压缩空气驱动气缸的活塞产生一个方向的运动，而活塞另一个方向运动靠弹簧或其它外力驱动的气缸。
广西职业技术学院16 .双作用气缸指活塞两个方向的运动均由压缩空气来驱动的气缸。
17.摆动气缸常用于物体的转位、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。
18.气马达是利用气体压力能实现连续曲线运动的气动元件，其作用相当于电动机。

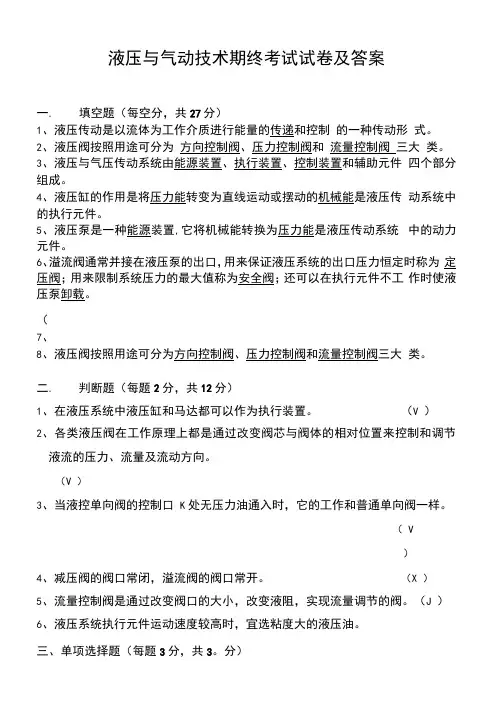

液压与气动技术期终考试试卷及答案一.填空题（每空分，共27分）1、液压传动是以流体为工作介质进行能量的传递和控制的一种传动形式。
2、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
3、液压与气压传动系统由能源装置、执行装置、控制装置和辅助元件四个部分组成。
4、液压缸的作用是将压力能转变为直线运动或摆动的机械能是液压传动系统中的执行元件。
5、液压泵是一种能源装置,它将机械能转换为压力能是液压传动系统中的动力元件。
6、溢流阀通常并接在液压泵的出口，用来保证液压系统的出口压力恒定时称为定压阀；用来限制系统压力的最大值称为安全阀；还可以在执行元件不工作时使液压泵卸载。
（7、8、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
二.判断题（每题2分，共12分）1、在液压系统中液压缸和马达都可以作为执行装置。
（V ）2、各类液压阀在工作原理上都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向。
（V ）3、当液控单向阀的控制口K处无压力油通入时，它的工作和普通单向阀一样。
（ V）4、减压阀的阀口常闭，溢流阀的阀口常开。
（X ）5、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。
（J ）6、液压系统执行元件运动速度较高时，宜选粘度大的液压油。
三、单项选择题（每题3分，共3。
分）1、选择液压用油首先要考虑的是（C ）问题。
A液压系统的工作压力B运动速度C粘度问题D环境温度2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上液压泵是（C ）。
A齿轮泵B叶片泵C柱塞泵D螺杆泵3、常用于送料和转位装置、液压机械手以及间歇进给机构等辅助运动的是（B ）A活塞式液压缸B摆动式液压缸C柱塞式液压缸D伸缩液压缸*4、当单杆活塞缸的（C）时，活塞的运动速度最快。
A压力油进入无杆腔B压力油进入有杆腔C左右两腔同时通入压力油（差动连接）5、下列液压泵不能调节流量的是（C ）。
液压与气动技术包括答案(总20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--液压总复习题何发伟液压与气动技术总复习题一、填空1．液压系统中的压力取决于负载，执行元件的速度取决于流量。
2．空压机产生的压缩空气，还须经过干燥、净化、减压、稳压等一系列的处理才能满足气压系统的要求。
3．在液压传动系统中，液体在管道中流动时，垂直于流动方向的截面即为通流截面。
4．伯努利方程是能量守恒定律在流体力学中的一种具体表现形式。
5．液压泵是依靠密闭容积大小的反复变化进行工作的，所以称其为容积式液压泵。
6．由于液压泵各相邻零件之间存在间隙，会产生泄漏，因此液压泵输出压力越高，实际流量比理论流量越小。
7．气缸和气压马达用压缩空气作为工作介质，所以其输出力和扭矩较小。
8．双叶片摆动缸两叶片对称布置，摆动角度不超过 180。
9．单向阀的作用是使压力油只能向一个方向流动，不能反方向流动。
10．机动换向阀主要借助于安装在工作台上的挡铁或凸轮来迫使其换向，从而控制油液流动方向。
11．减压阀主要是用来减小液压系统中某一油路的压力，使这一回路得到比主系统低的稳定压力。
12．在气压传动系统中，气动控制元件是用来控制和调节压缩空气的压力、方向、流量以及发送信号的重要元件，利用它们可以组成各种气动控制回路. 13．容积式空气压缩机的工作原理是使单位体积内空气分子的密度增加以提高压缩空气的压力。
14．把节流阀串联在液压缸的回油路上，借助于节流阀控制液压缸的排油量来实现速度调节的回路称为回油节流调速回路。
15．调速阀能在负载变化的条件下，保证进出口的压力差恒定。
16.在液压技术中,管道内流动的液体常常会因阀门突然关闭停止运动而在管内形成一个很大的压力峰值,这种现象叫做液压冲击。
17.液压传动中压力和流量是最重要的两个参数。
压力取决于负载 ;流量决定执行元件的_______速度_____。
18. 液压控制阀的作用是控制液压系统中液流的___压力_____、____流量____和___方向_____。
液压传动总复习习题答案一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。
（√）正确：2、液压系统压力的大小决定于外界负载的大小。
（√）正确：3、液压系统某处的流速大小决定该处流量的大小。
（√）正确：4、当活塞面积一定时，要增大活塞运动速度可增加流量。
（√）正确：5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。
（√）正确：6、液压系统的牵引力越大，活塞运动速度越快。
（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。
7、当泵的输出压力升高到调节值以上时，限压式叶片泵：（A）转子与定子间的偏心距e自动减小。
（√）正确：（B）泵的输出流量自动增大。
（√）正确：泵的输出流量自动减小。
8、若泵的密封容积在运转中能不断变化，此泵为变量泵。
（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。
9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。
（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。
10、液压缸的工作压力总是等于液压泵的额定压力。
（×）正确：液压缸的工作压力总是小于液压泵的额定压力。
11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。
12、系统中工作元件的工作压力等于泵的额定压力。
（×）正确：系统中工作元件的工作压力小于泵的额定压力。
13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小）14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比）15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量17、液压泵的额定压力即为液压缸的工作压力（×）正确：液压泵的额定压力（大于）液压缸的工作压力18、雷诺数与管径、流速、液体的动力粘度成正比关系（×）正确：雷诺数与管径、流速成（正比）与液体的（运动）粘度成反比关系19、理想液体稳定流动时，某截面处的流速越大则该处的压力越低（×）正确：理想液体稳定流动时，某截面处的流速越大则该处的（面积越小）20、密封圈的安装没有要求。
液压与气动技术期终考试试卷及答案一．填空题（每空分，共27 分）1、液压传动是以流体为工作介质进行能量的传递和控制的一种传动形式。
2、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
3、液压与气压传动系统由能源装置、执行装置、控制装置和辅助元件四个部分组成。
4、液压缸的作用是将压力能转变为直线运动或摆动的机械能是液压传动系统中的执行元件。
5、液压泵是一种能源装置，它将机械能转换为压力能是液压传动系统中的动力元件。
6、溢流阀通常并接在液压泵的出口，用来保证液压系统的出口压力恒定时称为定压阀；用来限制系统压力的最大值称为安全阀；还可以在执行元件不工作时使液压泵卸载。
7、8、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
二．判断题（每题2分，共12分）1、在液压系统中液压缸和马达都可以作为执行装置。
（√）2、各类液压阀在工作原理上都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向。
（√）3、当液控单向阀的控制口K处无压力油通入时，它的工作和普通单向阀一样。
（√）4、减压阀的阀口常闭，溢流阀的阀口常开。
（×）5、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。
（√）6、液压系统执行元件运动速度较高时，宜选粘度大的液压油。
（×）三、单项选择题（每题3分，共30分）1、选择液压用油首先要考虑的是（C ）问题。
A液压系统的工作压力B运动速度C 粘度问题D环境温度2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上液压泵是（ C ）。
A齿轮泵B叶片泵C柱塞泵D螺杆泵3、常用于送料和转位装置、液压机械手以及间歇进给机构等辅助运动的是（ B ）A活塞式液压缸B摆动式液压缸C柱塞式液压缸D伸缩液压缸4、当单杆活塞缸的（C）时，活塞的运动速度最快。
A压力油进入无杆腔B压力油进入有杆腔C左右两腔同时通入压力油（差动连接）5、下列液压泵不能调节流量的是（C ）。
绪论一．填空题1．液压传动是利用液体的压力传递运动和进行控制的，而液力传动是以液体中的液力传递运动和动力的。
因此，磨床采用压力传动，而液力耦合器采用液力传动。
2．液压传动装臵由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成，其中动力元件和执行元件为能量转换装臵。
3．流体传动，按其能量利用形式的不同，可分为压力传动和液力传动。
因此，大型吊车上绞盘的动力驱动是采用的液力传动，以避免从动轴上负载和速度的变化对主动轴的冲击影响；而平面磨床工作台的驱动及其换向控制采用液力传动。
4．液压系统图中的液压元件有两种表达方式，即组成式原理图和图形符号式原理图，前者直观、易懂，而一般液压系统图往往都采用图形符号式原理图，这样绘制时简单、方便。
5．在液压回路图中，除带有方向性的液压元件（如油缸、压力表等）以外，其余元件的符号都可以翻转角度绘制，其意义不变，而虚线表示是控制油路。
6．液压传动是利用液体的压力能传递运动和进行控制的，因此属液压传递过程。
7．液压传动的理论基础是帕斯卡定律。
其执行机构的速度决定于供给的流量，而动力元件的工作压力决定于负载和两作用面积比值总和。
8．液压传动最突出的优点是单位质量输出功率大，而无法根除的缺点是传动效率低和传动比不稳定。
9．液压传动不能运用在螺纹加工机床中驱动刀架，是因为其对温度比较敏感。
二．判别题1．液压传动是利用液体的压力能传递能量和进行控制的。
（ T ）2．液压传动系统因其工作压力很高，因而其最突出的特点是：结构紧凑，能传递大的力或转矩。
（ T ）3．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。
（ T ）三．分析题1．液压系统由哪几部分组成？各部分的作用是什么？答：液压系统由以下五部分组成：（1）动力元件：将机械能转换成流体压力能的装臵。
（2）执行元件：将流体的压力能转换成机械能的装臵。
（3）控制元件：对系统中流体的压力，流量及流动方向进行控制和调节的装臵，以及进行信号转换，逻辑运算和放大等功能的信号控制。
《液压与气动》复习题及答案一．填空题1． 液压传动是利用 密闭 系统中的 受压 液体作为工作介质传递运动和动力的一种传动方式。
2． 液压泵是利用密闭容积由小变大时，其内压力 减小 ，密闭容积由大变小时，其内压力 增大 的原理而吸油和压油的。
3．液压系统由 能源装置 、 执行装置 、 控制调节装置 、 辅助装置 和 传动介质 五部分组成。
4. 液压泵是将原动机输入的 机械能 转变为液体的 压力能 的能量转换装置。
它的功用是向液压系统 提供压力油 。
5. 液压缸是将液体的压力能转变为 机械能 的能量转变装置；液压马达是将液体的压力能转变为 旋转式机械能 的能量转换装置。
6. 各种液压阀用以控制液压系统中液体的 压力 、 流量 和 压力 等，以保证执行机构完成预定的工作运动。
7. 辅助装置包括油箱、油管、管接头、过滤器、压力表和流量计等，它们分别起 储油; 输油; 连接; 过滤;测压; 测量流量 、等作用。
8．液体在外力作用下流动时， 分子间的内聚力要阻碍分子的相对运动而产生一种摩擦力 的性质，称为液体的粘性。
9．液体粘性用粘度表示。
常用的粘度有 动力粘度 、 运动粘度 。
10． N32油在C40时，其运动粘度的平均值为 ．32×610 s m /2；11．当液压系统的工作压力高，环境温度高或运动件速度较慢时，为了减少泄漏，宜选用粘度较 大 的液压油；当工作压力低，环境温度低，或运动件速度较快时，为了减少功率损失，宜采用粘度较 小 的液压油。
12．液体单位面积上所受的法向压力，称为 压力 ，用符号 P 表示。
其国际单位为 Pa ，常用单位为MP ，它们这间的关系为 。
13．液压系统的工作压力决定于 工作负载 。
14．在密闭系统中，由外力作用所产生的压力可 等值地传递到液体内部所有各点 ，这就是静压力传递原理。
15．在研究流动液体时，将既 无粘性 又 不可压缩 的假想液体，称为理想液体。
16．单位时间内流过 某一过流断面液体体积 称为流量，其国际单位为 m^3/s ，常用单位为 l/min ，它们之间的关系为 。

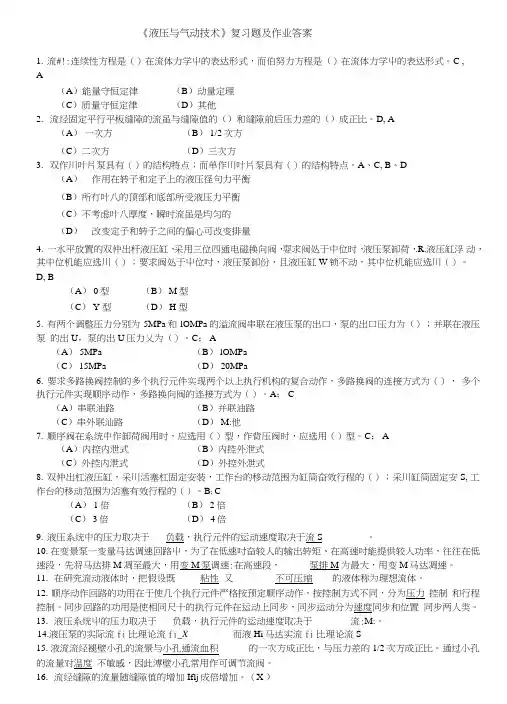

《液压与气动技术》复习题及作业答案1.流#!:连续性方程是（）在流体力学屮的表达形式，而伯努力方程是（）在流体力学屮的表达形式。
C ,A（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2.流经固定平行平板缝隙的流虽与缝隙值的（）和缝隙前后压力差的（）成正比。
D, A（A）一次方（B） 1/2次方（C）二次方（D）三次方3.双作川叶片泵具有（）的结构特点；而单作川叶片泵具有（）的结构特点。
A、C, B、D（A）作用在转子和定子上的液压径句力平衡（B）所冇叶八的顶部和底部所受液压力平衡（C）不考虑叶八厚度，瞬时流虽是均匀的（D）改变定子和转子之间的偏心可改变排量4.一水平放置的双仲出杆液压缸，采用三位四通电磁换向阀，耍求阀处于中位时，液压泵卸荷，.R.液压缸浮动，其中位机能应选川（）；要求阀处于屮位吋，液压泵卸份，且液压缸W锁不动，其中位机能应选川（）。
D, B（A） 0型（B） M型（C） Y 型（D） H 型5.有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出U，泵的出U压力乂为（）。
C； A（A） 5MPa （B） lOMPa（C） 15MPa （D） 20MPa6.要求多路换阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换阀的连接方式为（），多个执行元件实现顺序动作，多路换向阀的连接方式为（）。
A； C（A）串联油路（B）并联油路（C）串外联汕路（D） M:他7.顺序阀在系统中作卸荷阀用时，应选用（）型，作背压阀时，应选用（）型。
C； A（A）内控内泄式（B）内控外泄式（C）外控内泄式（D）外控外泄式8.双仲出杠液压缸，采川活塞杠固定安装，工作台的移动范围为缸筒奋效行程的（）；采川缸筒固定安S, 工作台的移动范围为活塞有效行程的（）。
B; C（A） 1 倍（B） 2倍（C） 3倍（D） 4倍9.液压系统中的压力取决于负载，执行元件的运动速度取决于流S 。
复习思考题1．液压系统是由哪几部分组成？各组成部分的作用是什么？答：一个完整的液压传动系统由以下几部分组成：1．动力元件：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油。
常用的动力元件是液压泵。
2．执行元件：把液体压力能转换成机械能以驱动工作机构的元件，常用的执行元件有液压缸和液压马达。
3．控制元件：包括方向、压力、流量控制阀，是对系统中油液方向、压力、流量进行控制和调节的元件。
4．辅助元件：如管道、管接头、油箱、过滤器等。
5．工作介质：即液压油，是用来传递能量的媒介物质。
2．液压油的粘度有几种表示方法？它们用什么符号表示？它们的单位是什么？答：有三种：1．动力粘度符号为：μ单位：帕.秒（Pa.s）或牛.秒/米2（N.s/m2）2. 运动粘度符号为：ν单位：m2/s3.相对粘度符号为：°Et3．液压传动的介质污染主要来自哪几个方面？应该怎样控制介质的污染？答：液压传动的介质污染主要来自以下几个方面：1．液压油虽然是在比较清洁的条件下精炼和调制的，但油液运输和储存过程中受到管道、油桶、油罐的污染。
2．液压系统和液压元件在加工、运输、存储、装配过程中灰尘焊渣、型砂、切屑、磨料等残留物造成污染。
3．液压系统运行中由于油箱密封不完善以及元件密封装置损坏、不良而由系统外部侵入的灰尘、砂土、水分等污染物造成污染。
4．液压系统运行过程中产生的污染物。
金属及密封件因磨损而产生的颗粒，通过活塞杆等处进入系统的外界杂质，油液氧化变质的生成物也都会造成油液的污染。
实际工作中污染控制主要有以下措施：1．在使用前保持液压油清洁。
2．做好液压元件和密封元件清洗，减少污染物侵入。
3．使液压系统在装配后、运行前保持清洁。
4．在工作中保持液压油清洁。
5．防止污染物从活塞杆伸出端侵入。
6．合理选用过滤器。
7．对液压系统中使用的液压油定期检查、补充、更换。
4．伯努利方程的物理含义是什么？答：伯努利方程是能量守恒定律在流动液体中的具体表现。
《液压与气动技术》 试题一、填空（每空1分，共48分） 1、液压系统的联结形式（）、（）、（）。
2、液压传动设备的基本组成包括（）、（）、（）、（）。
3、液压系统的工作压力由（）决定，执行元件运动速度由（）决定。
4、泵的理论流量与参数（）有关，而实际流量的影响参数为（）。
5、齿轮泵的排量与参数（）有关，设计时选参数（）可使排量较大而结构尺寸又不增大。
6、双作用叶片泵的叶片倾角方向采用（），而单作用叶片采用（），这样主要为减少叶片与定子间的（）。
7、定量泵包括（）,（），变量泵包括（）,（）。
8、轴向柱塞泵的排量公式为（），从流量均性考虑应选用（）柱塞。
9、柱塞缸运动速度与缸筒内径关系（）。
差动油缸应采用（）类型的缸，可得差动速度为（），若使缸速进退相等，应得（）几何关系，当活塞杆直径变小时，则活塞运动速度将（）及作用力将（）。
10、溢流阀的主要作用为（）、（）、（），在变量泵系统中，主溢流阀的作用是（）。
11、采用出口节流调速系统，若负载减小，则节流阀前的压力就会（）。
正常工作时，其中溢流阀起（）作用。
12、调速阀是由（）阀和（）阀连接而成。
三位换向阀中位机能常用的有（）、（）、（），其中（）可使泵卸荷，（）可实现油缸的差动连接。
13、单向调速阀 符号（） 二位二通常闭行程阀 符号（）电磁溢流阀 符号（） 二、计算题（16分）一液压马达排量q=80ml/r,负载扭矩为50N.m 时，测得其机械效率为0.85，将此马达做泵使用，在工作压力为Pa 5102.46⨯时，其机械损失扭矩与上述液压马达工况相同，求此时泵的机械效率。
三、分析计算（18分）图示回路溢流阀的调整压力M P a P Y 5=，减压阀的调整压力为M P a P J 5.2=，试分析下列情况，并说明减压阀阀口处于何工作状态（管路及单向阀压力损失不计）1、当泵压力Y B P P =时，夹紧缸夹紧后A 、C 点压力为多少？2、当泵工作压力由于工作缸快进，压力降到MPa P B 5.1=时（工件原先处于夹紧状）A 、C 点压力各为多少？3、夹紧缸夹紧工件前做空载运动时，A 、B 、C 三点压力各为多少？夹紧缸四、分析题（10分）试画简图说明直动式溢流阀和先导式溢流阀的工作原理。
液压与气动技术复习题答案一、选择题1. 液压传动系统中，液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 产生动力D. 产生速度答案： A. 产生压力2. 气动系统中，气动执行元件的工作原理是什么？A. 利用气压差产生动力B. 利用气压差产生速度C. 利用气压差产生流量D. 利用气压差产生温度答案： A. 利用气压差产生动力3. 液压缸的类型有哪些？A. 单作用缸B. 双作用缸C. 柱塞缸D. 所有以上答案： D. 所有以上4. 气动系统中，气动控制元件主要包括哪些？A. 气动阀门B. 气动开关C. 气动继电器D. 所有以上答案： D. 所有以上5. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 调节流量C. 调节速度D. 调节方向答案： A. 调节压力二、填空题1. 液压传动系统由________、________、________、________和________五个基本部分组成。
答案：动力元件、执行元件、控制元件、辅助元件、工作介质2. 气动系统中，________用于将压缩空气分配到各个执行元件。
答案：气动管道3. 液压缸的工作原理是利用________来实现直线运动。
答案：压力差4. 在气动系统中，________用于控制气动系统的启动和停止。
答案：气动开关5. 液压系统中，________用于控制液压油的流动方向。
答案：方向控制阀三、简答题1. 简述液压传动系统的工作原理。
答案：液压传动系统通过液压泵将机械能转换为液体的压力能，然后通过控制元件调节压力和流量，最后通过执行元件将压力能转换为机械能，实现工作。
2. 气动系统与液压系统相比有哪些优点？答案：气动系统具有结构简单、成本低廉、维护方便、响应速度快、无污染等优点。
3. 液压缸的常见故障有哪些？如何排除？答案：常见故障包括泄漏、卡滞、速度不稳定等。
排除方法包括检查密封件、清洁液压缸、检查液压油质量、调整控制元件等。
液压与气动技术复习题一、填空:1、一个完整的液压系统由、、、和工作介质五部分组成。
2、液压泵是_ _元件。
是把原动机输入的__ ________转变成__ _______输出的装置。
按结构分为_ ______泵，_ ______泵和__ _____泵。
3、液压缸是__ ____元件，是把通过回路输入的_ _________转变为__ ______输出的装置。
能实现差动连接的液压缸是_________ 液压缸。
可以提高_ _______ 。
4、管路内液流的压力损失有___ 压力损失和___ 压力损失。
75、液体的流动状态有___ 和___ 。
当Re≤Re L为___ ，当Re＞Re L为___ 。
在液压传动系统设计中，为使其能量损失小，应使其能量在管道中为___ ___ 状态。
6、伯努利方程是___ 在流体力学中的应用。
理想液体的伯努利方程中的三项分别是______能，______能和______ 能，三者之和是一个常数。
7．液压传动是利用液体的能的传动；液压传动的过程是将进行转换和传递的过程。
8．某压力容器表压力为0.3Mpa，则压力容器的绝对压力为____Mpa。
（大气压力为0. 1Mpa）9．液压马达是元件，输入的是压力油，输出的是。
10．排气装置应设在液压缸位置。
11．液压泵的理论流量实际流量（大于、小于、等于）。
12．调速阀可使速度稳定，是因为其节流阀前后的压力差。
13．在液压技术中，压力与流量的乘积即为。
14．液压泵的理论流量是和的乘积。
15．将既无又的假想液体称为理想液体。
16．重力作用下静止液体的等压面是一族面。
17．溢流阀能使其压力保持恒定，减压阀能使其压力保持恒定。
二、选择：1、液压缸是_______元件。
A动力 B执行 C控制2、溢流阀是_______。
A执行元件 B压力控制阀 C流量控制阀3、小孔的长径比L/d≤0.5属于_______。
A薄壁孔 B细长孔 C短孔4、仪表所测压力是_______。
液压传动总复习习题答案一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。
（√）正确：2、液压系统压力的大小决定于外界负载的大小。
（√）正确：3、液压系统某处的流速大小决定该处流量的大小。
（√）正确：4、当活塞面积一定时，要增大活塞运动速度可增加流量。
（√）正确：5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。
（√）正确：6、液压系统的牵引力越大，活塞运动速度越快。
（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。
7、当泵的输出压力升高到调节值以上时，限压式叶片泵：（A）转子与定子间的偏心距e自动减小。
（√）正确：（B）泵的输出流量自动增大。
（√）正确：泵的输出流量自动减小。
8、若泵的密封容积在运转中能不断变化，此泵为变量泵。
（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。
9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。
（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。
10、液压缸的工作压力总是等于液压泵的额定压力。
（×）正确：液压缸的工作压力总是小于液压泵的额定压力。
11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。
12、系统中工作元件的工作压力等于泵的额定压力。
（×）正确：系统中工作元件的工作压力小于泵的额定压力。
13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小）14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比）15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量17、液压泵的额定压力即为液压缸的工作压力（×）正确：液压泵的额定压力（大于）液压缸的工作压力18、雷诺数与管径、流速、液体的动力粘度成正比关系（×）正确：雷诺数与管径、流速成（正比）与液体的（运动）粘度成反比关系19、理想液体稳定流动时，某截面处的流速越大则该处的压力越低（×）正确：理想液体稳定流动时，某截面处的流速越大则该处的（面积越小）20、密封圈的安装没有要求。
（×）正确：密封圈的安装是有要求的。
21、CB—B25型是齿轮液压马达。
（×）正确：CB—B25型是齿轮泵。
22、变量泵流量由出口压力决定。
（×）正确：变量泵流量与出口压力无关，与出口面积有关，成正比。
23、液压泵的进出油口大小常常不一样。
（√）正确：24、液压缸的缸盖与缸体密封圈不可以省略。
（√）正确：25、差动液压缸的两腔压力总是相等。
（×）正确：差动液压缸的两腔压力总是不相等的。
26、液控单向阀能作双向流通。
（√）正确：27、换向阀的箭头表示油液实际通流方向。
（×）正确：换向阀的箭头不表示油液实际通流方向。
28、调速阀、减压阀、单向顺序阀都不能作反向流动。
（×）正确：调速阀、减压阀能作反向流动，但单向顺序阀不能作反向流动。
29、减压阀、顺序阀和溢流阀都有泄油口。
（×）正确：减压阀、顺序阀都有泄油口，但溢流阀没有泄油口。
30、有节流阀就一定能改变流量大小。
（×）正确：节流阀不一定全能改变流量大小，如不可调的节流阀就不能改变流量。
31、减压阀、顺序阀和溢流阀都能远程控制。
（√）正确：32、顺序阀能作溢流阀用。
（√）正确：33、二位四通换向阀可作二位二通或二位三通换向阀用。
（√）正确：34、溢流阀能作顺序阀用。
（×）正确：顺序阀能作溢流阀用。
35、压力继电器可以控制压力大小。
（×）正确：压力继电器不可以控制压力大小。
36、系统中变量泵与节流阀串联不需要溢流阀。
（√）正确：37、三种节流调速回路，节流口越大，液压缸速度越快。
（×）正确：三种节流调速回路，节流口越小，液压缸速度越快。
38、油箱中油温太高，应采用水冷却或风冷却。
（√）正确：39、在阅读液压系统图时，只要看进油路即可。
（×）正确：在阅读液压系统图时，要看进油路和回油路。
40、液压系统的工作压力决定于负载。
（×）正确的为：液压系统的液体压力决定于负载。
41、油缸有效面积一定时，活塞的运动速度决定于输入油缸的流量。
（×）正确的为：油缸有效面积一定时，负载的运动速度决定于输入油缸的流量。
42、欲使油缸停位后油泵能卸荷，则阀的中位机能应选择M型。
（√）正确：43、压力控制阀中阀口常开的阀是溢流阀。
（×）正确：压力控制阀中阀口常开的阀是减压阀。
44、液压油的粘度随温度的下降而减小。
（×）正确的为：液压油的粘度随温度的下降而增大。
45、溢流阀通常安装在油缸进油口。
（×）正确：溢流阀通常安装在油缸出油口，作背压阀用，或安装在油泵出口起溢流等作用。
46、减压阀的作用除了能减压外，还能使阀的进口压力稳定。
（×）正确的为：减压阀的作用除了能减压外，还能使阀的出口压力稳定。
47、液气压传动是以液体为工作介质进行能量传递和控制的传动技术。
（×）正确：液气压传动是以流体为工作介质进行能量传递和控制的传动技术。
48、流量一定时，增大活塞面积即可提高其运动速度。
（×）正确：流量一定时，减小活塞面积即可提高其运动速度。
49、泵的密封容积在运动中能不断变化，则该泵为变量泵。
（×）正确：泵的密封容积中流量在运动中能不断变化的，则该泵为变量泵。
50、调速阀是由节流阀和定差减压阀串连而成的组合阀。
（√）正确：51、液压缸内的密封圈不可以省略。
（×）正确：液压缸内的密封圈可以省略，如：利用油液的粘度来密封。
二、填充题1、气压传动系统中的气动三大件是指过滤器、减压阀、油雾器、其图形符号分别为、、，而简化符号为。
2、在液压系统中，用以控制、调节油缸（元件）运动速度的回路，称为速度控制回路。
3、油液从粗管流进细管，其流速增大，流量不变。
4、 液压辅助装置的主要作用是 液压能的储存和释放 、 保证液压油清洁， 防止杂质进入液压系统 、 储存油液、沉淀和冷却 、 连接和输送液压油 四个方面。
5、常见的节流调速回路有进油路节流调速、回油路节流调速和旁油路节流调速 回路。
6、通常情况下，中压系统采用 叶片 泵，低压系统采用 齿轮 泵。
7、由液压阻力造成的压力损失有两种，即 沿程压力 损失 和 局部压力 损失，故通常将泵的压力取为系统工作压力的 1.1 倍。
8、液压缸输出功率是进入液压缸的 流量 和 压力 的乘积或是液压缸克服的负载阻力和活塞运动 速度 的乘积。
9、为了减少 径向力 不平衡的影响，CB —B 型齿轮泵进油口比出油口 大 。
10、齿轮泵，双作用式叶片泵属 定量 泵，它的流量 不可以 调节，职能符号为： ，单作用叶片泵和柱塞泵可为 变量 泵，它的流量 可以 调节， 其职能符号为： 。
11、Y 型和V 型密封圈的密封能力有方向性，安装时，应使其 开口对着压力油方向 。
12、液体粘性的大小用 粘度 来表示，液压油YA —N32中的数字32是表示 此油在温度为 400C 时其运动粘度的平均值。
13、轴向柱塞泵要改变流量，必须改变 倾斜盘的角度 。
单作用叶片泵要改变流量，必须改变 定子与转子的偏心 。
14、水管的内径为20mm ，管内水的流速为4m/s ，引入内径为1Cm 的水管内，则水的流速是 16 m/s 。
解： ∵D = 20 mm = 0.02 m ， d = 1 cm = 0.01 m V = 4 m/s∴ = х= 16 m/s 15、液压系统中的压力损失通常有 沿程压力损失 和 局部压力损失 ，而系统中总的压力损失为 Δp 总 = ∑Δp 沿 + ∑Δp 局 。
16、衡量液体粘性大小的度量单位可用 粘度 来表示，如L-HM32中的数字32是表示此油在温度为 400C 时其 运动 粘度的平均值 (mm 2/s)。
17、在容积式泵中，流量不可调的泵为 定量 泵，其图形符号用 表示，而流量可调的泵为 变量 泵，其图形符号用 表示。
18、当油液从粗管流进细管后，其流速 增大 ，而流量 不变 。
19、液体静压力的二个特性是指：液体静压力垂直于承受压力的 表面其方向与该面的 内法线方向 一致。
在静止液体中，任意一点受到各个方 向的 静压力 都 相等 。
20、调速阀可使速度稳定，是因为其节流阀的前后压力差为 零 。
4x 401.0402.022⨯⨯ππ21、常用的液压泵有齿轮泵、叶片泵和柱塞泵三大类。
22、液压泵的工作压力大小是由负载决定。
23、液压泵的效率总是小于 1 。
24、CB—B30是齿轮泵，额定压力为25 bar，排量为30* m1/r。
25、低压系统应选择齿轮泵、中压系统应选择叶片泵、高压系统应选择柱塞泵。
26、齿轮泵的大口接进油口，小口接出油口。
27、单个柱塞缸不能实现往复直线方向运动。
28、快速运动的液压缸需要用差动连接方式。
29、“V”型密封圈一套有三件，可以进行防止高压油液渗出。
30、蓄能器内充有压缩气体，常用于液气压系统需要保压、蓄能等场合。
31、电磁阀的电源有交流和直流两种，换向阀的控制方式有手动控制和机动控制、液动控制、电动控制、电液动控制。
32*、过滤器用于油液进行过滤的场合，它有网式过滤器、线隙式过滤器和纸芯过滤器、烧结式过滤器，精度最低的是网式和线隙式滤油器。
33、调速阀是由定差减压阀和节流阀串联组成，前者控制节流阀前、后的压力差不变，后者控制通过节流阀的流量不受负载变化的影响。
34、溢流阀控制进口压力，减压阀控制出口压力，顺序阀起控制元件工作顺序动作作用。
35、YB—30是叶片泵，额定压力为63 bar，排量为30* m1/r。
36、不同材料的油管有钢管、紫铜管和橡胶管、尼龙管、塑料管等。
37、管接头形式有扩口式、高压卡套式、扣压式、焊接式管接头等。
38、气压传动系统有动力部分、执行部分、控制部分和辅助部分四部分组成。
39、气动三联件是过滤器、调压阀、油雾器。
40、油雾器应及时加入油、过滤器应及时放掉水。
41、分水过滤器作用是滤除压缩空气中的杂质等。
42、减压阀的作用是：保持出口压力稳定和减压。
三、选择题1、叶片泵额定压力为6.3MPa，当出口接油箱时，液压泵的工作压力为 C 。
