低压中压和高压如何区分
- 格式:doc
- 大小:28.00 KB
- 文档页数:2
风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

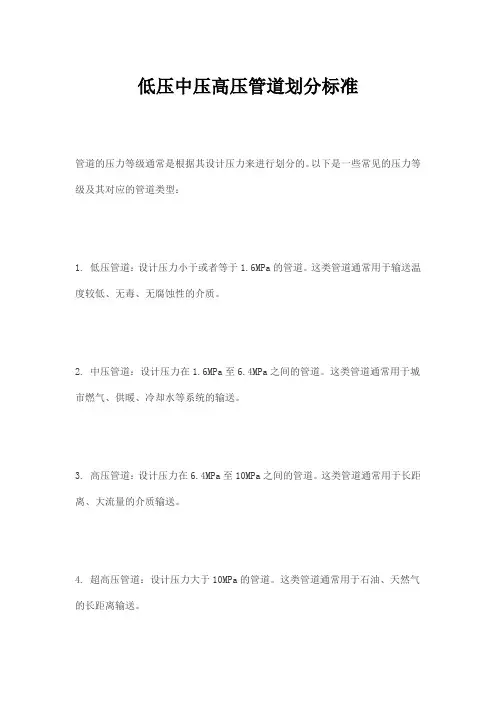

低压中压高压管道划分标准
管道的压力等级通常是根据其设计压力来进行划分的。
以下是一些常见的压力等级及其对应的管道类型:
1. 低压管道:设计压力小于或者等于1.6MPa的管道。
这类管道通常用于输送温度较低、无毒、无腐蚀性的介质。
2. 中压管道:设计压力在1.6MPa至6.4MPa之间的管道。
这类管道通常用于城市燃气、供暖、冷却水等系统的输送。
3. 高压管道:设计压力在6.4MPa至10MPa之间的管道。
这类管道通常用于长距离、大流量的介质输送。
4. 超高压管道:设计压力大于10MPa的管道。
这类管道通常用于石油、天然气的长距离输送。
以上是一些常见的压力等级划分,具体的划分标准可能会根据管道的材质、使用环境等因素进行调整。
低压中压高压超高压四个电压等级的划分
根据国家标准,电压等级的划分如下:
1. 低压:交流电压小于1000V,直流电压小于1500V。
常见的低压电压等级有220V、380V等。
2. 中压:交流电压在1kV至35kV之间。
常见的中压电压等级有6kV、10kV、35kV等。
中压电压常用于城市配电网、工业和商业用电等领域。
3. 高压:交流电压在35kV至220kV之间。
常见的高压电压等级有66kV、110kV、220kV等。
高压电压常用于电力输配电网中。
4. 超高压:交流电压大于220kV。
常见的超高压电压等级有330kV、500kV等。
超高压电压常用于电力输电网中,可以远距离传输电能。
需要注意的是,不同国家和地区的电压等级划分标准可能会有所不同。
以上是一般情况下的划分,具体情况还需要根据实际需求和国家标准进行确定。
低压管道中压管道高压管道的划分标准低压管道、中压管道和高压管道是管道工程中常用的术语,用于描述管道系统的压力等级。
划分这些不同的压力等级有助于工程师、设计师和施工人员对管道系统的设计和施工进行合理的规划和操作。
在确定低压管道、中压管道和高压管道的划分标准时,主要考虑如下几个因素:1. 压力等级:压力是划分管道等级的主要指标。
一般而言,低压管道指的是工作压力较低的管道,通常在0.1MPa至0.6MPa之间;中压管道的工作压力一般在0.6MPa至2.5MPa之间;高压管道的工作压力则超过2.5MPa。
这个划分标准可以根据实际工程需要进行调整。
2. 管道材料:管道的材料也是划分管道等级的重要考虑因素之一。
一般来说,低压管道可以采用一些常见的材料,如不锈钢、镀锌钢管或塑料管等;中压管道可能需要选择更强度更高、耐压能力更强的材料,如碳钢、合金钢等;高压管道则会采用特殊材料,如高合金钢、钛合金等,以确保其在高压下的安全性能。
3. 管道规格:管道的直径和壁厚也是区分不同等级的重要指标。
一般而言,低压管道的直径较小,一般在DN15至DN300之间;中压管道的直径会相对较大,一般在DN300至DN800之间;而高压管道的直径往往更大,可达到DN800以上。
壁厚随着管道等级的提高也会逐渐增加。
4. 安全因素:管道系统的安全性是划分等级的重要考虑因素之一。
一般来说,高压管道的安全要求会相对较高,需要采取更加严格的设计、施工和检测措施,以防止泄漏、破裂等事故的发生。
高压管道的等级划分通常会更为细致和严格。
总结回顾:根据以上的考虑因素,可以将管道分为低压管道、中压管道和高压管道三个等级。
低压管道适用于工作压力较低、直径较小的场合;中压管道适用于工作压力较高、直径较大的场合;而高压管道则适用于工作压力较大、安全性要求较高的场合。
作为文章写手,我个人认为,管道系统在现代工业和建筑领域中起到了至关重要的作用。
合理划分管道等级不仅有助于确保管道系统的安全运行,还能提高工作效率和降低工程成本。

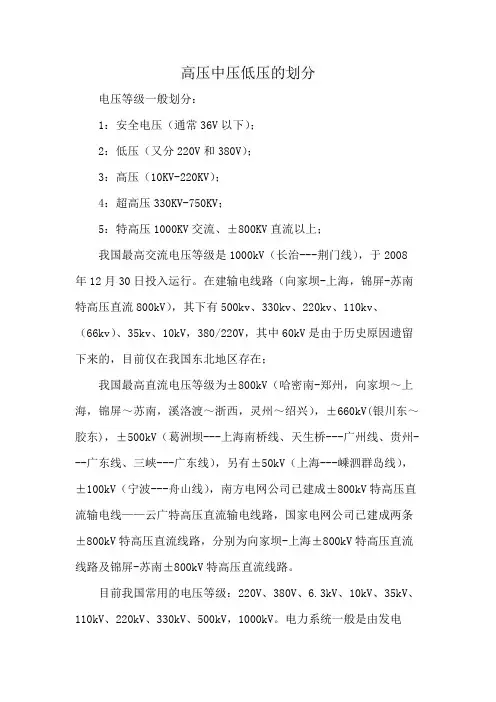

高压中压低压的划分电压等级一般划分:1:安全电压(通常36V以下);2:低压(又分220V和380V);3:高压(10KV-220KV);4:超高压330KV-750KV;5:特高压1000KV交流、±800KV直流以上;我国最高交流电压等级是1000kV(长治---荆门线),于2008年12月30日投入运行。
在建输电线路(向家坝-上海,锦屏-苏南特高压直流800kV),其下有500kv、330kv、220kv、110kv、(66kv)、35kv、10kV,380/220V,其中60kV是由于历史原因遗留下来的,目前仅在我国东北地区存在;我国最高直流电压等级为±800kV(哈密南-郑州,向家坝~上海,锦屏~苏南,溪洛渡~浙西,灵州~绍兴),±660kV(银川东~胶东),±500kV(葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线),另有±50kV(上海---嵊泗群岛线),±100kV(宁波---舟山线),南方电网公司已建成±800kV特高压直流输电线——云广特高压直流输电线路,国家电网公司已建成两条±800kV特高压直流线路,分别为向家坝-上海±800kV特高压直流线路及锦屏-苏南±800kV特高压直流线路。
目前我国常用的电压等级:220V、380V、6.3kV、10kV、35kV、110kV、220kV、330kV、500kV,1000kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV以上的电压线路称为送电线路。
35kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”,额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为42V、36V、24V、12V、6V五种。
交流电压等级中,通常将1kV及以下称为低压,1kV以上、35kV及以下称为中压,35kV以上、220kV以下称为高压,330kV及以上、1000kV以下称为超高压,1000kV及以上称为特高压。
《低压管道、中压管道和高压管道的划分标准》一、引言在工程领域中,管道是不可或缺的基础设施,它们用于输送各种介质,包括液体、气体和固体颗粒。
根据管道所承受的压力等级的不同,可以将管道分为低压管道、中压管道和高压管道。
本文将对这三种管道的划分标准进行深入探讨,以便更好地理解它们各自的特点和用途。
二、低压管道的划分标准1. 定义:低压管道是指工作压力在1.6MPa以下的管道。
这些管道通常用于输送一些压力要求不高的介质,比如自来水、天然气等。
2. 材质要求:低压管道通常采用一些相对薄的材料,比如一般的碳钢、不锈钢等。
这些材料的价格相对较低,而且易于加工和安装。
3. 适用范围:低压管道广泛用于民用建筑、工业设施中,尤其是一些需要长距离输送液体或气体的场合。
三、中压管道的划分标准1. 定义:中压管道是指工作压力在1.6MPa到10MPa之间的管道。
这类管道通常用于输送一些在压力和流量方面要求较高的介质。
2. 材质要求:中压管道需要用一些比较坚固耐压的材料,比如合金钢、锻钢等。
这些材料价格较高,但能够承受较高的压力和温度。
3. 适用范围:中压管道主要用于一些化工设备、压力容器等领域,要求较高的耐压性和密封性。
四、高压管道的划分标准1. 定义:高压管道是指工作压力在10MPa以上的管道。
这类管道通常用于输送对压力、温度和材质要求都非常严格的介质,比如石油、天然气等。
2. 材质要求:高压管道需要使用一些高强度、耐腐蚀的特殊材料,比如合金钢、不锈钢、钛合金等。
这些材料制作工艺复杂,价格昂贵。
3. 适用范围:高压管道广泛应用于石油化工、核电站、城市燃气输送等领域,要求安全性和可靠性极高。
五、总结和回顾在此文章中,我们从定义、材质要求和适用范围三个方面深入探讨了低压管道、中压管道和高压管道的划分标准。
通过了解这些管道的特点和使用场景,我们可以更好地选择合适的管道材料和结构,确保工程项目的安全和高效运行。
六、个人观点和理解作为文章写手,在撰写本文的过程中,我深切体会到了管道在工程中的重要性。

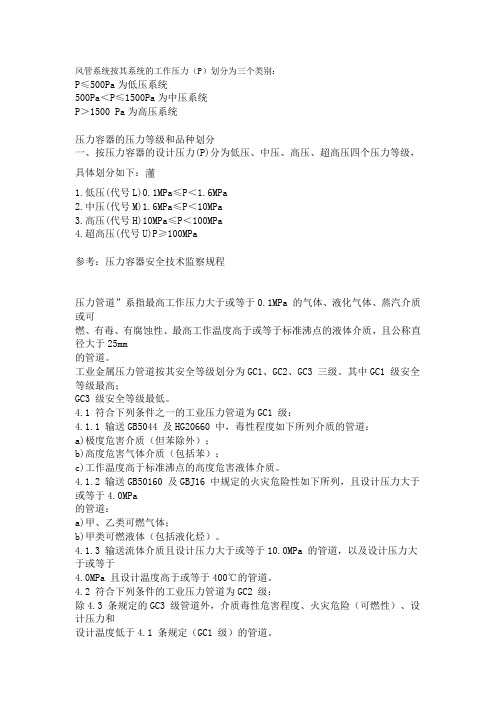

风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

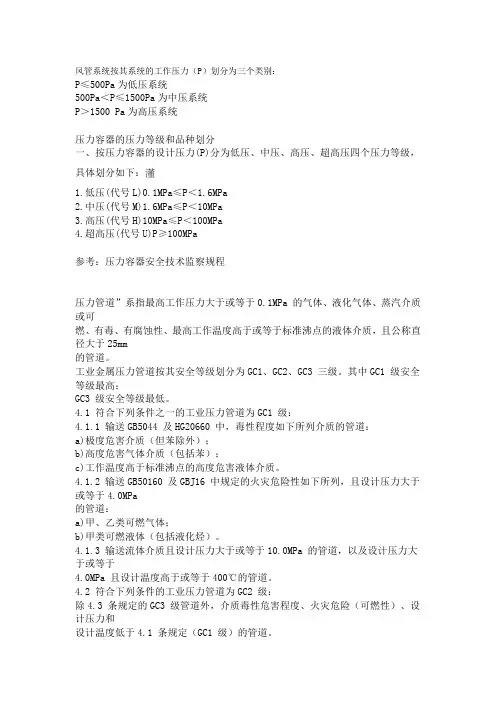

风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
在工程建设和管道设计中,低压管道、中压管道和高压管道是常见的概念,它们分别对应着不同的压力等级和使用场景。
那么,如何准确划分这三种管道的标准呢?本文将对此进行全面评估和探讨,帮助读者深入理解低压管道、中压管道和高压管道的定义及其划分标准。
1. 低压管道低压管道是指工作压力在1.6MPa及以下的管道。
在实际生产和生活中,低压管道比较常见,例如家用燃气管道、自来水管道等都属于低压管道。
低压管道的工作环境相对比较稳定,安全风险较低,因此在设计和施工上的要求相对较低。
除了在一般民用场所应用外,低压管道也常见于一些工业设施中,例如一些化工厂内部的小型管道系统。
2. 中压管道中压管道的工作压力一般在1.6MPa到10MPa之间。
中压管道的应用领域比较广泛,例如城市的燃气输送管道、石油化工企业的介质输送管道等都属于中压管道的范畴。
相对于低压管道,中压管道的设计和施工要求更加严格,需要考虑更多的安全因素和应急措施。
在一些特殊工业领域中,中压管道的应用也较为普遍,例如一些石油、天然气的中转站和储运设施。
3. 高压管道高压管道是指工作压力在10MPa及以上的管道。
高压管道广泛应用于石油、化工、冶金等工业部门,也常见于城市的热力输送管道、核电站的冷却系统管道等。
由于高压管道通常承载的是易燃、易爆等危险介质,因此在设计、选材、焊接等方面都有严格的要求。
高压管道的安全运行更加重要,一旦发生泄漏或事故,后果往往不堪设想。
在划分低压、中压和高压管道的标准时,除了工作压力外,还需要考虑到管道的材质、使用环境、介质特性等因素。
在设计和施工过程中,还需要严格遵守相关的标准和规范,确保管道的安全运行和使用。
总结回顾通过对低压管道、中压管道和高压管道的全面评估和探讨,我们更加深入地理解了这三种管道的定义及其划分标准。
在实际应用中,合理划分管道的压力等级,不仅有利于管道的安全运行,也有助于提高工程建设的效率和质量。
个人观点和理解作为一名文章写手,我深知管道工程在现代工业中的重要性。

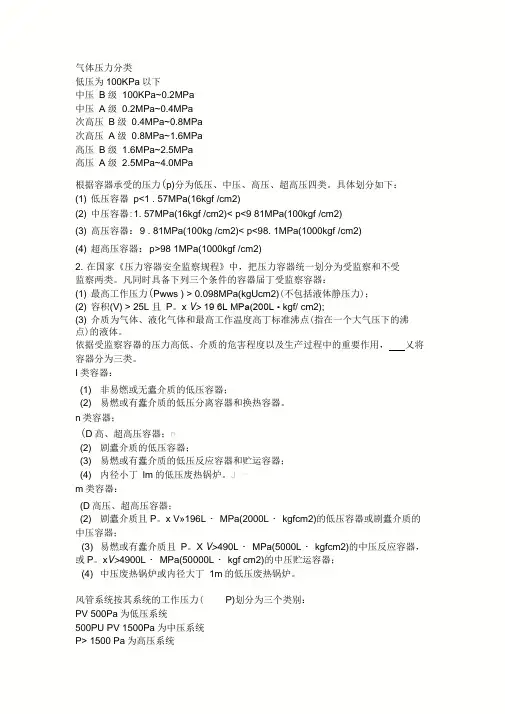

气体压力分类
低压为100KPa以下
中压B级100KPa~0.2MPa
中压A级0.2MPa~0.4MPa
次高压B级0.4MPa~0.8MPa
次高压A级0.8MPa~1.6MPa
高压B级1.6MPa~2.5MPa
高压A级2.5MPa~4.0MPa
根据容器承受的压力(p)分为低压、中压、高压、超高压四类。
具体划分如下:
(1)低压容器p<1.57MPa(16kgf/cm2)
(2)中压容器:1.57MPa(16kgf/cm2)≤p<9.81MPa(100kgf/cm2)
(3)高压容器:9.81MPa(100kg/cm2)≤p<98.1MPa(1000kgf/cm2)
(4)超高压容器:p≥98.1MPa(1000kgf/cm2)
2.在国家《压力容器安全监察规程》中,把压力容器统一划分为受监察和不受监察两类。
凡同时具备下列三个条件的容器属于受监察容器:
(1)最高工作压力(Pwwω)≥0.098MPa(kgf/cm2)(不包括液体静压力);
(2)容积(V)≥25L,且P。
×V≥19.6L·MPa(200L·kgf/ cm2);
(3)介质为气体、液化气体和最高工作温度高于标准沸点(指在一个大气压下的沸点)的液体。
依据受监察容器的压力高低、介质的危害程度以及生产过程中的重要作用,又将容器分为三类。
Ⅰ类容器:
(1)非易燃或无毒介质的低压容器;
(2)易燃或有毒介质的低压分离容器和换热容器。
Ⅱ类容器;
(1)高、超高压容器;
(2)剧毒介质的低压容器;
(3)易燃或有毒介质的低压反应容器和贮运容器;
(4)内径小于lm的低压废热锅炉。
Ⅲ类容器:
(1)高压、超高压容器;
(2)剧毒介质且P。
×V≥196L·MPa(2000L·kgf/cm2)的低压容器或剧毒介质的中压容器;
(3)易燃或有毒介质且P。
×V≥490L·MPa(5000L·kgf/cm2)的中压反应容器,或P。
×V≥4900L·MPa(50000L·kgf/cm2)的中压贮运容器;
(4)中压废热锅炉或内径大于1m的低压废热锅炉。
风管系统按其系统的工作压力(P)划分为三个类别:
P≤500Pa为低压系统
500Pa<P≤1500Pa为中压系统
P>1500 Pa为高压系统
压力容器的压力等级和品种划分
一、按压力容器的设计压力
(P)分为低压、中压、高压、超高压四个压力等级,
具体划分如下:
1.低压(代号L)0.1MPa≤P<1.6MPa
2.中压(代号M)1.6MPa≤P<10MPa
3.高压(代号H)10MPa≤P<100MPa
4.超高压(代号U)P≥100MPa。
