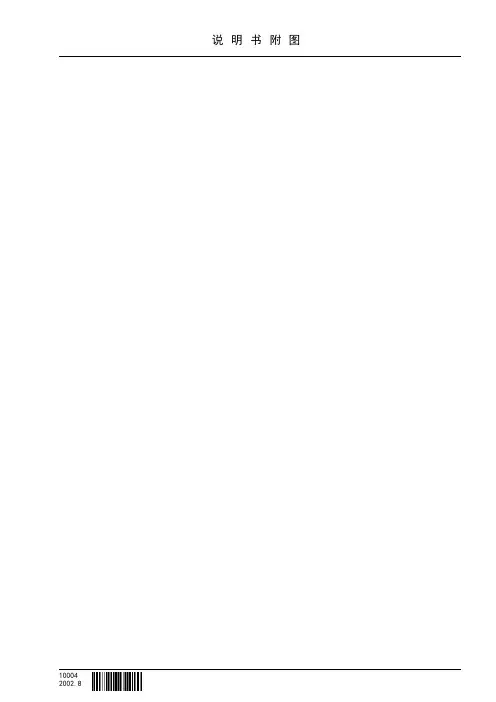

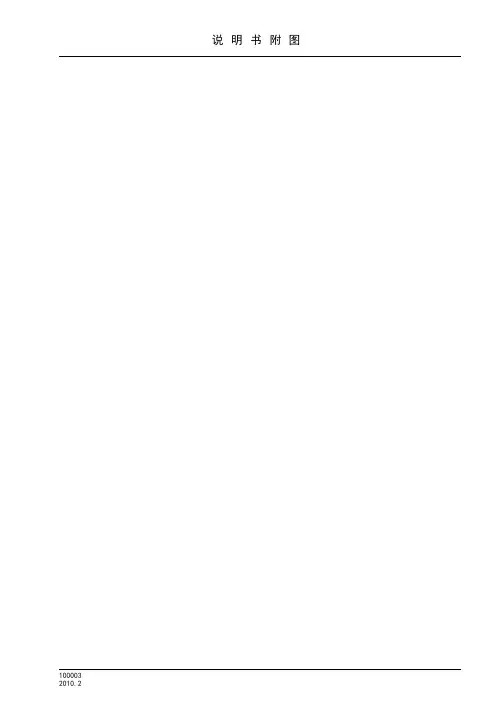

专利说明书附图制作-上传

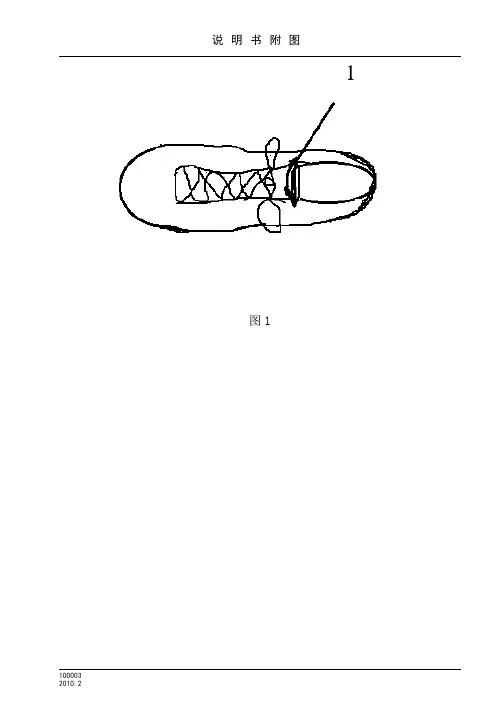

说明书附图一、申请发明专利（如有附图）或实用新型专利时必须提交说明书附图，一式两份（原件及复印件各一份）。

二、附图首页用此页，续页可用同样大小和质量相当的白纸绘制。

纸张只限使用正面，四周应当留有空白：左侧和顶部各2.5厘米，右侧和底部各1.5厘米。

三、邮寄申请文件不得折叠。

四、图的布局1.图应尽量竖向布置，必要时（例如宽度大于高度，而且宽度在17cm以内布置不下），允许横向布置。

此时应把图的上部置于纸的左边。

同一页上还有其它图时也应按横向布置。

2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

五、图的编号附图中的图在两幅以上时，应用阿拉伯数字顺序编号（此编号与图的编页无关），在编号前冠以“图”字，如“图１”。

只有一幅图时不必编号。

六、图的绘制1.应当使用制图工具和黑色墨水绘制线条应当均匀清晰足够深，不得着色和涂改，不使用蓝图。

2.剖视图应标明剖视的方向和被剖视的图的布置。

3.剖面线剖面线间的距离应与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。

4.比例图中各部分应按比例绘制。

5.尺寸应保证在该图缩小到２／３（线性）时仍能清楚地分辨出图中的各个细节，并适用于复印或复制。

七、图中文字除一些必不可少的简短的关键词，例如：“水”“蒸气”“开”“关”“Ａ－Ａ剖面”，图中不得有文字。

八、附图标记附图标记当使用阿拉伯数字编号，同一申请文件使用的应当前后一致。

但并不要求每一幅图中的附图标记连续，说明书中未提及的附图标记不得在附图中出现。

九、说明书附图在两页以上的，应当在每页下框线居中顺序编写页码。

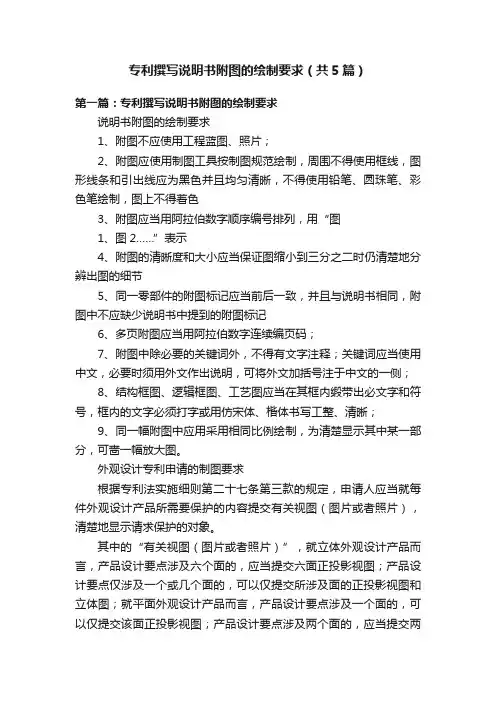

专利撰写说明书附图的绘制要求（共5篇）第一篇：专利撰写说明书附图的绘制要求说明书附图的绘制要求1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用“图1、图2……”表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的“有关视图（图片或者照片）”，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

对于照片，其拍摄应按照正投影规则制作，轮廓应当清晰，应当避免强光、阴影、衬托物。

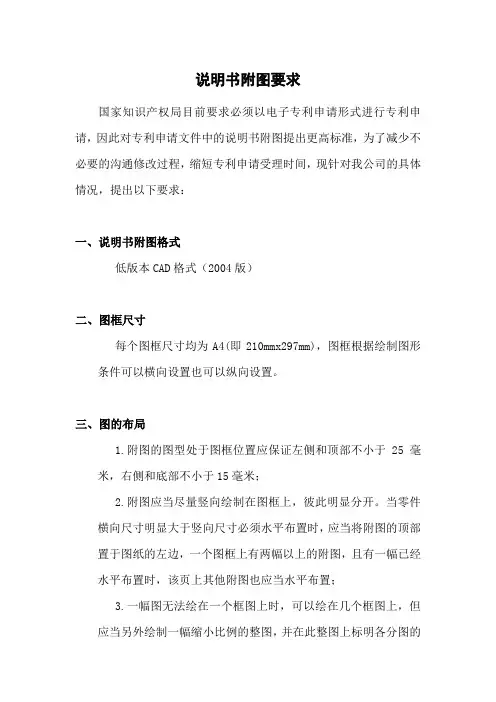

说明书附图要求国家知识产权局目前要求必须以电子专利申请形式进行专利申请，因此对专利申请文件中的说明书附图提出更高标准，为了减少不必要的沟通修改过程，缩短专利申请受理时间，现针对我公司的具体情况，提出以下要求：一、说明书附图格式低版本CAD格式（2004版）二、图框尺寸每个图框尺寸均为A4(即210mmx297mm)，图框根据绘制图形条件可以横向设置也可以纵向设置。

三、图的布局1.附图的图型处于图框位置应保证左侧和顶部不小于25毫米，右侧和底部不小于15毫米；2.附图应当尽量竖向绘制在图框上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一个图框上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置；3.一幅图无法绘在一个框图上时，可以绘在几个框图上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

四、图形绘制1.图形线条颜色均设置为白色（背景色为黑色）；2.图中各部分应当按比例绘制；3.图形线条可有粗细之分，如轮廓线为粗实线，对称线为细点划线……4.剖视图应当标明剖视的方向和被剖视的图的布置；5. 剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）；6. 我公司申报专利文件的附图中经常出现型材截面，要求其剖面绘正规的金属类剖面线，不得采用空白或实体填充形式；7. 图形绘制要依照国家颁布的《机制制图》标准，我公司经常出现问题是标准件（如螺钉、螺栓等）绘制不符合标准要求。

五、图形标记1.零件标记线条采用细实线，且引出线与图形线条不得垂直或平行，部件序号采用阿拉伯数字（1,2,3）编号，尽量以逆时针或顺时针方向来递增数字的形式标注，但并不要求每一幅图中的附图标记连续；2. 申请文件中表示同一组成部分的附图标记应当一致，说明书文字部分中未提及的附图标记不得在附图中出现。

3. 除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

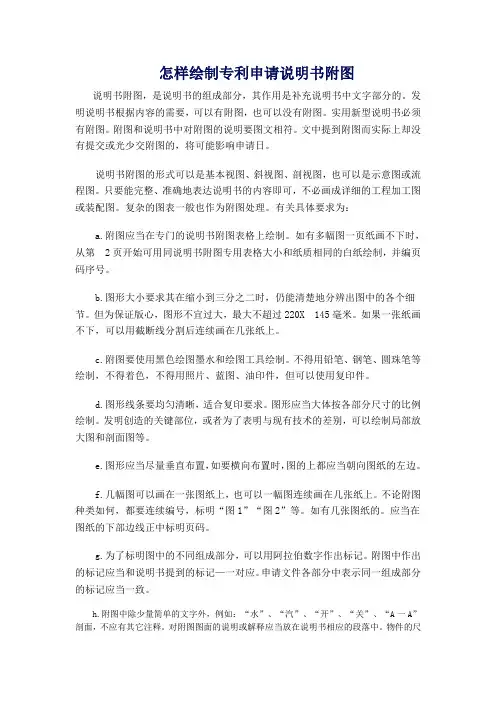

怎样绘制专利申请说明书附图说明书附图，是说明书的组成部分，其作用是补充说明书中文字部分的。

发明说明书根据内容的需要，可以有附图，也可以没有附图。

实用新型说明书必须有附图。

附图和说明书中对附图的说明要图文相符。

文中提到附图而实际上却没有提交或光少交附图的，将可能影响申请日。

说明书附图的形式可以是基本视图、斜视图、剖视图，也可以是示意图或流程图。

只要能完整、准确地表达说明书的内容即可，不必画成详细的工程加工图或装配图。

复杂的图表一般也作为附图处理。

有关具体要求为：a.附图应当在专门的说明书附图表格上绘制。

如有多幅图一页纸画不下时，从第2页开始可用同说明书附图专用表格大小和纸质相同的白纸绘制，并编页码序号。

b.图形大小要求其在缩小到三分之二时，仍能清楚地分辨出图中的各个细节。

但为保证版心，图形不宜过大，最大不超过220X 145毫米。

如果一张纸画不下，可以用截断线分割后连续画在几张纸上。

c.附图要使用黑色绘图墨水和绘图工具绘制。

不得用铅笔、钢笔、圆珠笔等绘制，不得着色，不得用照片、蓝图、油印件，但可以使用复印件。

d.图形线条要均匀清晰，适合复印要求。

图形应当大体按各部分尺寸的比例绘制。

发明创造的关键部位，或者为了表明与现有技术的差别，可以绘制局部放大图和剖面图等。

e.图形应当尽量垂直布置，如要横向布置时，图的上都应当朝向图纸的左边。

f.几幅图可以画在一张图纸上，也可以一幅图连续画在几张纸上。

不论附图种类如何，都要连续编号，标明“图1”“图2”等。

如有几张图纸的。

应当在图纸的下部边线正中标明页码。

g.为了标明图中的不同组成部分，可以用阿拉伯数字作出标记。

附图中作出的标记应当和说明书提到的标记—一对应。

申请文件各部分中表示同一组成部分的标记应当一致。

h.附图中除少量简单的文字外，例如：“水”、“汽”、“开”、“关”、“A一A”剖面，不应有其它注释。

对附图图面的说明或解释应当放在说明书相应的段落中。

物件的尺寸一般不必在附图中标出，除非该尺寸的大小涉及发明本身，需要说明书中对该尺寸的大小作专门的阐述i.附图不需要标注尺寸，只要能表达清楚发明的结构、原理就可以了。

说明书附图一、申请发明专利（如有附图）或者实用新型专利应当提交说明书附图，一式一份。

二、实用新型专利申请的说明书附图中应当有表示要求保护的产品的形状、构造或者其结合的附图，不得仅有表示现有技术的附图，或者不得仅有表示产品效果、性能的附图。

三、附图首页用此页，续页可使用同样大小和质量相当的白纸。

纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。

四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。

2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。

该编号应当标注在相应附图的正下方。

只有一幅图时不必编号。

六、图的绘制1.应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。

2.剖视图应当标明剖视的方向和被剖视的图的布置。

3.剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。

4.图中各部分应当按比例绘制。

5.附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。

七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

八、附图标记附图标记应当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致，但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。

九、说明书附图应当在每页下框线居中位置顺序编写页码。

1图1图2一、申请发明专利（如有附图）或者实用新型专利应当提交说明书附图，一式一份。

二、实用新型专利申请的说明书附图中应当有表示要求保护的产品的形状、构造或者其结合的附图，不得仅有表示现有技术的附图，或者不得仅有表示产品效果、性能的附图。

三、附图首页用此页，续页可使用同样大小和质量相当的白纸。

纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。

四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。

2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。

该编号应当标注在相应附图的正下方。

只有一幅图时不必编号。

六、图的绘制1.应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。

2.剖视图应当标明剖视的方向和被剖视的图的布置。

3.剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。

4.图中各部分应当按比例绘制。

5.附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。

七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

八、附图标记附图标记应当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致，但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。

九、说明书附图应当在每页下框线居中位置顺序编写页码。

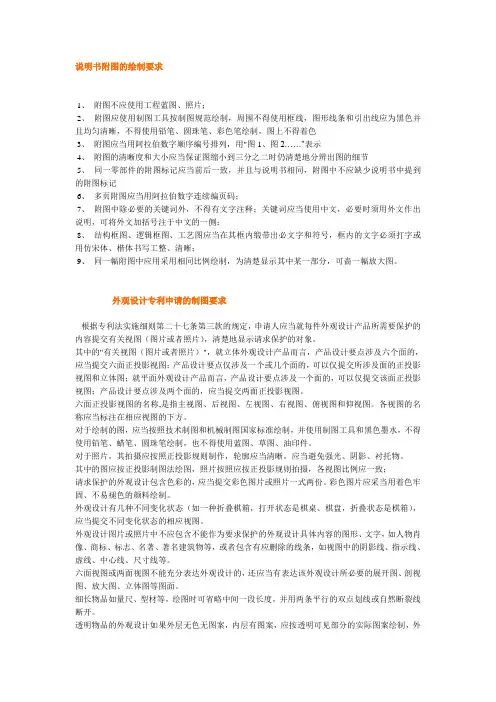

说明书附图的绘制要求1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

对于照片，其拍摄应按照正投影规则制作，轮廓应当清晰，应当避免强光、阴影、衬托物。

其中的图应按正投影制图法绘图，照片按照应按正投影规则拍摄，各视图比例应一致；请求保护的外观设计包含色彩的，应当提交彩色图片或照片一式两份。

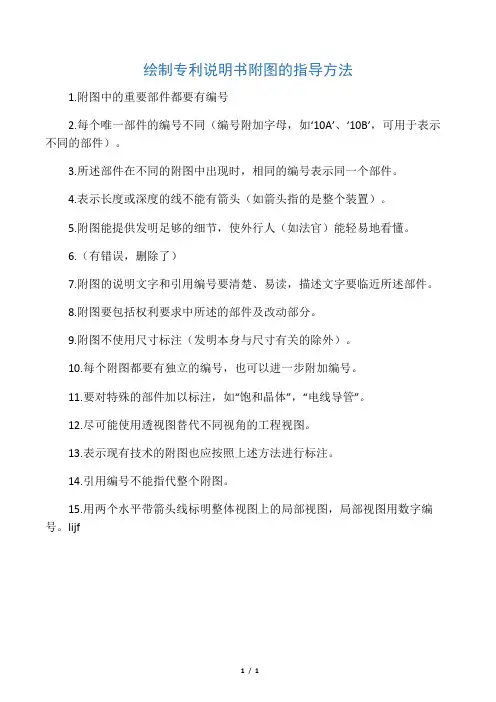

绘制专利说明书附图的指导方法
1.附图中的重要部件都要有编号
2.每个唯一部件的编号不同（编号附加字母，如‘10A’、‘10B’，可用于表示不同的部件）。

3.所述部件在不同的附图中出现时，相同的编号表示同一个部件。

4.表示长度或深度的线不能有箭头（如箭头指的是整个装置）。

5.附图能提供发明足够的细节，使外行人（如法官）能轻易地看懂。

6.（有错误，删除了）
7.附图的说明文字和引用编号要清楚、易读，描述文字要临近所述部件。

8.附图要包括权利要求中所述的部件及改动部分。

9.附图不使用尺寸标注（发明本身与尺寸有关的除外）。

10.每个附图都要有独立的编号，也可以进一步附加编号。

11.要对特殊的部件加以标注，如“饱和晶体”，“电线导管”。

12.尽可能使用透视图替代不同视角的工程视图。

13.表示现有技术的附图也应按照上述方法进行标注。

14.引用编号不能指代整个附图。

15.用两个水平带箭头线标明整体视图上的局部视图，局部视图用数字编号。

lijf
1/ 1。

专利撰写说明书附图的绘制要求-CAL-FENGHAI.-(YICAI)-Company One1说明书附图的绘制要求？1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

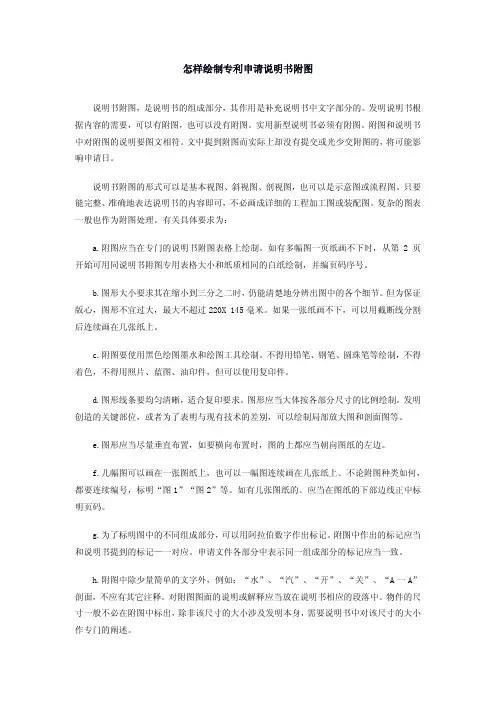

怎样绘制专利申请说明书附图说明书附图，是说明书的组成部分，其作用是补充说明书中文字部分的。
