发明专利说明书附图

发明专利说明书范文一、发明专利申请人信息
申请人：XXX
地址：XXX
电话：XXX
邮编：XXX
二、发明专利名称
一种XXX的发明
三、发明内容
本发明涉及一种XXX，具体包括XXX。

四、发明背景
XXX的发明背景及现状。

五、发明的实施方式
本发明的实施方式包括XXX。

六、发明的有益效果
本发明的有益效果包括XXX。

七、附图说明
图1为XXX的结构示意图。

图2为XXX的工作原理示意图。

图3为XXX的实际应用示意图。

八、权利要求
1. 一种XXX，其特征在于XXX。

2. 一种XXX，其特征在于XXX。

3. 一种XXX，其特征在于XXX。

九、摘要
本发明涉及一种XXX，其特点在于XXX。

以上即为本发明专利说明书的全部内容。

注：此为虚构文档，仅供参考。

一、申请发明专利（如有附图）或者实用新型专利应当提交说明书附图，一式一份。

二、实用新型专利申请的说明书附图中应当有表示要求保护的产品的形状、构造或者其结合的附图，不得仅有表示现有技术的附图，或者不得仅有表示产品效果、性能的附图。

三、附图首页用此页，续页可使用同样大小和质量相当的白纸。

纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。

四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。

2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。

该编号应当标注在相应附图的正下方。

只有一幅图时不必编号。

六、图的绘制1.应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。

2.剖视图应当标明剖视的方向和被剖视的图的布置。

3.剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。

4.图中各部分应当按比例绘制。

5.附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。

七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

八、附图标记附图标记应当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致，但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。

九、说明书附图应当在每页下框线居中位置顺序编写页码。

说明书附图要求国家知识产权局目前要求必须以电子专利申请形式进行专利申请，因此对专利申请文件中的说明书附图提出更高标准，为了减少不必要的沟通修改过程，缩短专利申请受理时间，现针对我公司的具体情况，提出以下要求：一、说明书附图格式低版本CAD格式（2004版）二、图框尺寸每个图框尺寸均为A4(即210mmx297mm)，图框根据绘制图形条件可以横向设置也可以纵向设置。

三、图的布局1.附图的图型处于图框位置应保证左侧和顶部不小于25毫米，右侧和底部不小于15毫米；2.附图应当尽量竖向绘制在图框上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一个图框上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置；3.一幅图无法绘在一个框图上时，可以绘在几个框图上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

四、图形绘制1.图形线条颜色均设置为白色（背景色为黑色）；2.图中各部分应当按比例绘制；3.图形线条可有粗细之分，如轮廓线为粗实线，对称线为细点划线……4.剖视图应当标明剖视的方向和被剖视的图的布置；5. 剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）；6. 我公司申报专利文件的附图中经常出现型材截面，要求其剖面绘正规的金属类剖面线，不得采用空白或实体填充形式；7. 图形绘制要依照国家颁布的《机制制图》标准，我公司经常出现问题是标准件（如螺钉、螺栓等）绘制不符合标准要求。

五、图形标记1.零件标记线条采用细实线，且引出线与图形线条不得垂直或平行，部件序号采用阿拉伯数字（1,2,3）编号，尽量以逆时针或顺时针方向来递增数字的形式标注，但并不要求每一幅图中的附图标记连续；2. 申请文件中表示同一组成部分的附图标记应当一致，说明书文字部分中未提及的附图标记不得在附图中出现。

3. 除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

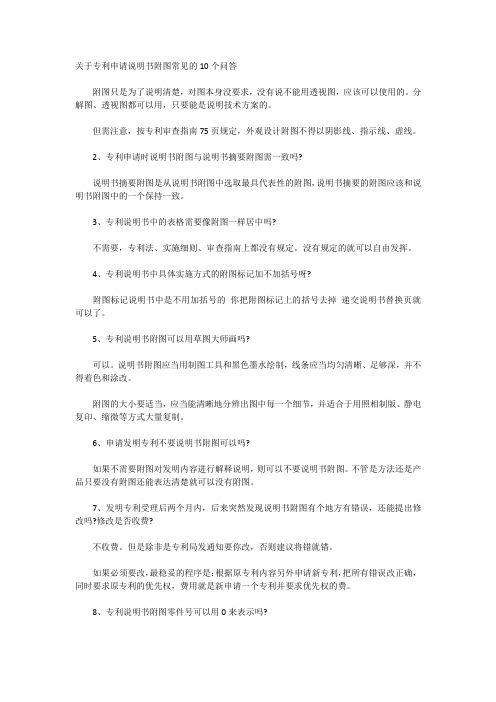

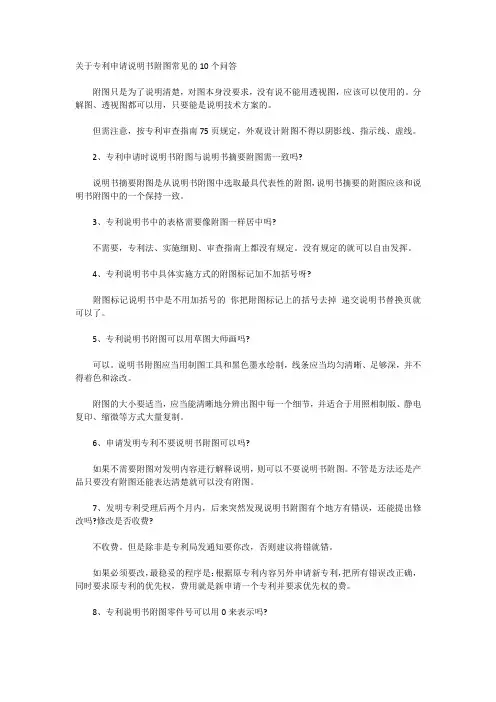

关于专利申请说明书附图常见的10个问答附图只是为了说明清楚，对图本身没要求，没有说不能用透视图，应该可以使用的。

分解图、透视图都可以用，只要能是说明技术方案的。

但需注意，按专利审查指南75页规定，外观设计附图不得以阴影线、指示线、虚线。

2、专利申请时说明书附图与说明书摘要附图需一致吗?说明书摘要附图是从说明书附图中选取最具代表性的附图，说明书摘要的附图应该和说明书附图中的一个保持一致。

3、专利说明书中的表格需要像附图一样居中吗?不需要，专利法、实施细则、审查指南上都没有规定。

没有规定的就可以自由发挥。

4、专利说明书中具体实施方式的附图标记加不加括号呀?附图标记说明书中是不用加括号的你把附图标记上的括号去掉递交说明书替换页就可以了。

5、专利说明书附图可以用草图大师画吗?可以。

说明书附图应当用制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，并不得着色和涂改。

附图的大小要适当，应当能清晰地分辨出图中每一个细节，并适合于用照相制版、静电复印、缩微等方式大量复制。

6、申请发明专利不要说明书附图可以吗?如果不需要附图对发明内容进行解释说明，则可以不要说明书附图。

不管是方法还是产品只要没有附图还能表达清楚就可以没有附图。

7、发明专利受理后两个月内，后来突然发现说明书附图有个地方有错误，还能提出修改吗?修改是否收费?不收费。

但是除非是专利局发通知要你改，否则建议将错就错。

如果必须要改，最稳妥的程序是：根据原专利内容另外申请新专利，把所有错误改正确，同时要求原专利的优先权，费用就是新申请一个专利并要求优先权的费。

8、专利说明书附图零件号可以用0来表示吗?没有具体的规定说不可以，但是没见过。

零件号编排的原则是指示清楚，没有重复就可以了。

但由于o与O容易混淆，建议最好别用。

9、专利说明书的格式是怎么样的?您可以登录科易网的找到知识产权频道下属的“专利申请”类表，里边有会教你如何撰写专利说明书，会写说明书应该写哪些东西;或者网站上还有专利申请材料的模板，可供参考。

说明书附图的作用及其在专利程序中的修改图被称为“工程师的语言”，它所含有的信息量常常是很大的。

一幅附图所表示的内容，往往用再多的文字语言也无法清楚地予以表示。

因此，对于有附图的说明书来说，附图是其重要的组成部分之一。

本文对说明书附图的作用及其在各个专利程序中的修改进行综合的描述。

说明书附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象化地理解发明或者实用新型的每个技术特征和整体技术方案。

在确定发明和实用新型专利权保护范围时，有以下两种较为极端的学说：一是周边限定论，指专利权的保护范围完全按照权利要求书的文字确定，对权利要求书的文字要作严格、忠实的解释，其文字表达的范围就是专利权保护的最大范围；二是中心限定论，指权利要求的文字所表达的范围仅仅是专利权保护的最小范围，可以以权利要求书记载的技术方案为中心，通过说明书及其附图的内容全面理解发明创造的整体构思，将保护范围扩大到四周的一定范围。

前者有利于社会公众明确专利权的保护范围，但过于突出权利要求撰写的重要性，略有疏忽将造成不可挽回的损失，不利于为专利权人提供有效的法律保护。

后者使得专利权的保护范围比较灵活，但是这个过于灵活的保护范围对于社会公众来说不太公平。

我国采用的是与《欧洲专利公约》相同的折衷原则。

因此，在确定发明和实用新型专利权保护范围时，说明书及其附图具有解释作用。

专利法第五十六条对于说明书附图的法律地位进行了明确的阐述，该条第一款规定，发明或者实用新型专利权的保护范围以其权利要求的内容为准，说明书及附图可以用于解释权利要求。

专利法第五十六条涉及如何确定发明和实用新型专利权保护范围的规定，在明确发明或者实用新型专利权的保护范围以其权利要求的内容为准的大前提下，允许利用说明书和附图对权利要求表达的保护范围作一定程度的修正，以达到更加合理的结果。

正因如此，在提交新申请以及审查过程的中间修改阶段，对于说明书附图都具有严格的规定。

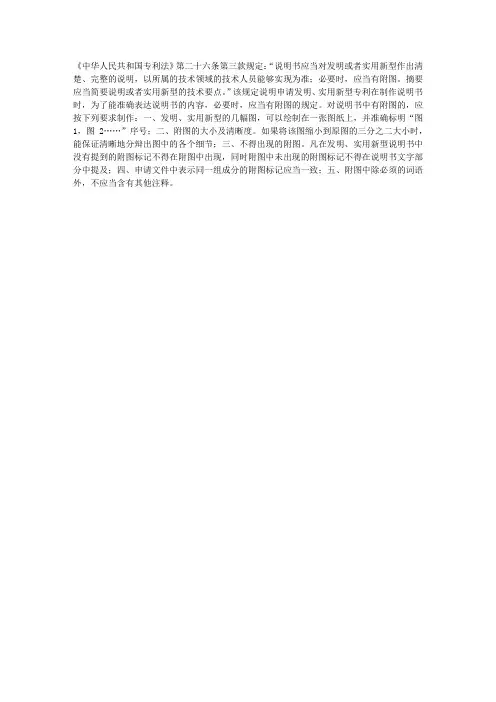

专利法第二十六条第三款规定，说明书应当对发明或者实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准；必要的时候，应当有附图。

发明专利申请中的附图要求与示例范本在申请发明专利时，附图通常是申请材料中不可或缺的一部分。

附图可以帮助理解发明的结构和功能，以及对发明的特点进行更加清晰的描绘。

本文将介绍发明专利申请中的附图要求，并提供一些示例范本供参考。

一、附图要求1. 数量限制根据《专利法》的规定，发明专利申请中的附图必须具备可补充说明发明内容的功能。

附图数量应当适度，一般不超过10张，过多的附图可能导致审查周期延长。

2. 尺寸规格附图应当使用标准的A4纸进行绘制，尺寸为297mm×210mm。

图纸的上端应预留足够的空白，以便于加盖申请人或代理机构的公章。

3. 绘图要求附图必须绘制清晰、准确，并表达发明的结构、组成和功能。

绘图应使用黑色墨水或黑色颜料。

必要时，可以使用适当的符号、线条和阴影等进行标示和说明。

4. 题图和说明每幅附图必须有一个题图，题图应简洁明了地描述发明内容。

此外，附图还需要与发明说明书相互配套，即附图应当能够与文字说明相互补充、相互解释。

二、附图示例范本1. 结构示例附图一：发明的整体结构示意图在这一附图中，可以绘制发明的整体结构示意图，包括各个组成部分之间的关系、连接方式等。

可以使用图形、箭头、线段等元素进行绘制，以便清晰地展示发明的结构。

附图二：发明的工作原理示意图在这一附图中，可以绘制发明的工作原理示意图，描绘发明在使用时的功能和效果。

可以使用符号、注释、实线或虚线等元素进行标示，以便读者理解发明的工作原理。

2. 细节示例附图三：发明的组成部分示意图在这一附图中，可以绘制发明的各个组成部分的示意图，以便更加具体地说明发明的结构与功能。

可以使用图形、文字等元素进行标示，以便读者理解各个组成部分的属性与作用。

附图四：发明的特定部分示意图在这一附图中，可以绘制发明的特定部分的示意图，以突出发明的某个部分或特定功能。

可以使用图形、线条等元素进行标示，以便读者理解发明的特点与创新之处。

3. 流程示例附图五：发明的使用流程示意图在这一附图中，可以绘制发明的使用流程示意图，以展示发明的使用方法和操作步骤。

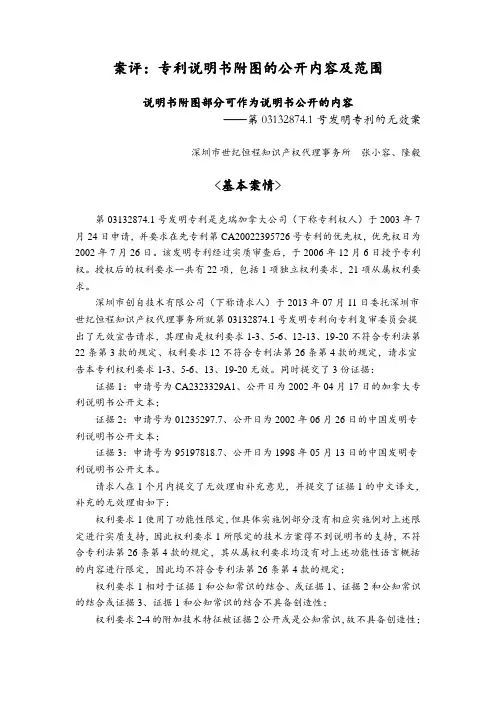

案评：专利说明书附图的公开内容及范围说明书附图部分可作为说明书公开的内容——第03132874.1号发明专利的无效案深圳市世纪恒程知识产权代理事务所张小容、隆毅<基本案情>第03132874.1号发明专利是克瑞加拿大公司（下称专利权人）于2003年7月24日申请，并要求在先专利第CA20022395726号专利的优先权，优先权日为2002年7月26日。

该发明专利经过实质审查后，于2006年12月6日授予专利权。

授权后的权利要求一共有22项，包括1项独立权利要求，21项从属权利要求。

深圳市创自技术有限公司（下称请求人）于2013年07月11日委托深圳市世纪恒程知识产权代理事务所就第03132874.1号发明专利向专利复审委员会提出了无效宣告请求，其理由是权利要求1-3、5-6、12-13、19-20不符合专利法第22条第3款的规定、权利要求12不符合专利法第26条第4款的规定，请求宣告本专利权利要求1-3、5-6、13、19-20无效。

同时提交了3份证据：证据1：申请号为CA2323329A1、公开日为2002年04月17日的加拿大专利说明书公开文本；证据2：申请号为01235297.7、公开日为2002年06月26日的中国发明专利说明书公开文本；证据3：申请号为95197818.7、公开日为1998年05月13日的中国发明专利说明书公开文本。

请求人在1个月内提交了无效理由补充意见，并提交了证据1的中文译文，补充的无效理由如下：权利要求1使用了功能性限定，但具体实施例部分没有相应实施例对上述限定进行实质支持，因此权利要求1所限定的技术方案得不到说明书的支持，不符合专利法第26条第4款的规定，其从属权利要求均没有对上述功能性语言概括的内容进行限定，因此均不符合专利法第26条第4款的规定；权利要求1相对于证据1和公知常识的结合、或证据1、证据2和公知常识的结合或证据3、证据1和公知常识的结合不具备创造性；权利要求2-4的附加技术特征被证据2公开或是公知常识，故不具备创造性；权利要求5的附加特征被证据1或3公开，故不具备创造性；权利要求6-11、13-18的附加特征均为本领域技术人员惯用手段，故不具备创造性；权利要求12的附加特征被证据1公开，故不具备创造性；权利要求19的附加特征被证据1或证据2公开，故不具备创造性；权利要求20的附加特征部分被证据1公开，部分为公知常识，或均被证据2公开，故不具备创造性；权利要求21、22的附加特征均被证据1公开，故不具备创造性；权利要求1-22均不具备创造性，不符合专利法第22条第3款的规定；权利要求12保护范围不清楚，不符合专利法实施细则第20条第1款的规定。

专利说明书模板
一、技术领域
本发明涉及一种（技术领域），特别涉及（具体技术内容）。

二、背景技术
（相关领域背景知识）
三、发明内容
本发明旨在（发明的目的、目标），解决了现有技术中的（问题）、提供了（解决方案或技术手段）。

四、具体实施方式
（发明的具体实施方式、实施步骤、实施原理等）
五、附图说明
本发明的附图为（图号）张，其中：
图1为（图的内容说明）
图2为（图的内容说明）
......
六、具体实施例
以下通过实施例对本发明作进一步描述，但并不限制本发明的实施
范围。

（实施例的具体描述）
七、效果及优点
本发明（技术方案）的优点在于（列举优点及作用）。

综上所述，本发明在（技术领域）具有显著的优点和效果，有望得到广泛的应用。

八、权利要求
一种（发明名称），其特征在于......
对权利要求的解释：
权利要求1具体描述......
权利要求2具体描述......
......
九、摘要
本发明提供了一种（发明名称），其特征在于......（简要概述发明内容及效果）
十、权利声明
特此声明：本发明的真实权利人为（发明人姓名），对该专利享有一切权利。

以上所述仅为对本发明的一个简要描述，丝毫不限于此，所有在附图及描述中所呈现的细节可供专家根据实际需求进行修饰或调整。
