CLASSA FILLET在复杂圆角的应用(catia v5方法)
catia v5R16sp4版之后新增了一个CLASSA FILLET指令。
此倒圆角指令可以实现G0—G3的圆角连续，且能做到等弦长圆角面的效果。
这是创成式曲面不能代替的一个超强指令。
可喜的是还具有参数设变的能力，具体使用方法在后续指令集教程中会有详细的解释。
在这里就不讲述了。
由于导入的是实体，第一步就抽取所有侧面，进入A模块，点击图标。
先倒凹面圆角R3.5如图设置
接下来倒侧面圆角R2
紧接着倒前侧面圆角R2
做完这三步后，后面就简单了，还是该指令倒出一个R1.5，到此本题就完成了。
本题的难点也就是该圆角，其实前三个可以用创成式模组圆角完成。
分析结果。

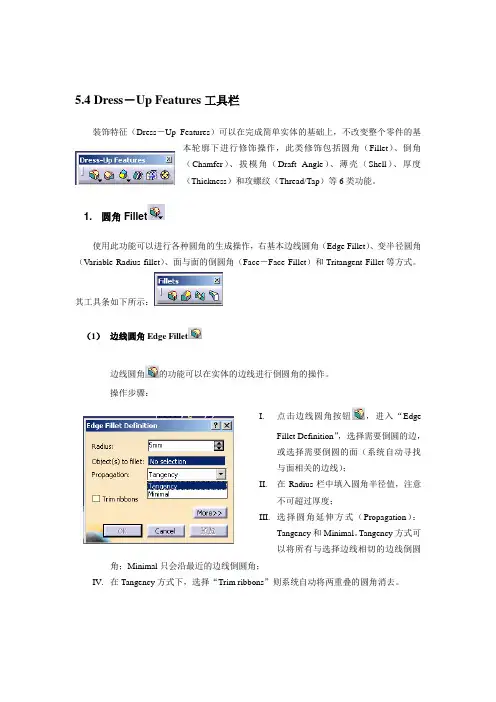

5.4 Dress－Up Features工具栏装饰特征（Dress－Up Features）可以在完成简单实体的基础上，不改变整个零件的基本轮廓下进行修饰操作，此类修饰包括圆角（Fillet）、倒角（Chamfer）、拔模角（Draft Angle）、薄壳（Shell）、厚度（Thickness）和攻螺纹（Thread/Tap）等6类功能。
1. 圆角Fillet使用此功能可以进行各种圆角的生成操作，右基本边线圆角（Edge Fillet）、变半径圆角（Variable Radius fillet）、面与面的倒圆角（Face－Face Fillet）和Tritangent Fillet等方式。
其工具条如下所示：（1）边线圆角Edge Fillet边线圆角的功能可以在实体的边线进行倒圆角的操作。
操作步骤：I.点击边线圆角按钮，进入“EdgeFillet Definition”，选择需要倒圆的边，或选择需要倒圆的面（系统自动寻找与面相关的边线）；II.在Radius栏中填入圆角半径值，注意不可超过厚度；III.选择圆角延伸方式（Propagation）：Tangency和Minimal。
Tangency方式可以将所有与选择边线相切的边线倒圆角；Minimal只会沿最近的边线倒圆角；IV.在Tangency方式下，选择“Trim ribbons”则系统自动将两重叠的圆角消去。
（2）变半径圆角（Variable Radius fillet）与边线圆角的功能基本相同，但可以使圆角的半径在一条边线上进行变化。
选择圆角对象时只能选择边，不能选择面。
操作步骤：I.一般步骤与上“边线圆角”相同，直接在Radius中输入倒角半径，则会导出两端等半径的圆角，这与边线圆角相同。
II.若需要两端半径不同，则可以用鼠标左键双击边线两端的圆角标识（橙色圆点），则弹出“ParameterDefinition”对话框，在对话框中填入所需的半径值即可。
catia球化圆角命令（最新版）目录1.CATIA 球化圆角命令简介2.CATIA 球化圆角命令的操作方法3.CATIA 球化圆角命令的应用实例正文1.CATIA 球化圆角命令简介CATIA 是一款广泛应用于航空航天、汽车制造等领域的三维 CAD 软件。
在 CATIA 中，球化圆角命令是曲面造型中常用的一个命令，可以快速将模型的尖角部分变成圆角。
这一功能在优化模型外观、提高模型美观度以及降低模型的制造难度等方面具有重要作用。
2.CATIA 球化圆角命令的操作方法在 CATIA 中，操作球化圆角命令的步骤如下：（1）打开 CATIA 软件，点击“开始”菜单，选择“曲面设计”模块。
（2）在工具栏中找到“球化圆角”命令，或者直接输入命令名“rounded_corners”。
（3）点击鼠标左键，选择需要进行球化圆角处理的模型边线或面。
此时，软件会提示选择一个参考面。
（4）选择参考面后，可以通过调整“半径”和“角度”参数来控制球化圆角的大小。
（5）确认参数设置后，点击鼠标左键完成球化圆角操作。
3.CATIA 球化圆角命令的应用实例以一个简单的三维模型为例，首先创建一个长方体模型，然后在上面添加一些尖角。
接下来，使用球化圆角命令将这些尖角变成圆角。
具体操作如下：（1）创建一个长方体模型。
（2）在长方体模型的边线上添加尖角。
（3）使用球化圆角命令，选择需要进行球化处理的边线。
（4）设置合适的半径和角度参数，点击鼠标左键完成操作。
通过以上步骤，原本带有尖角的模型边线已经变成了圆角，模型外观得到了优化。
