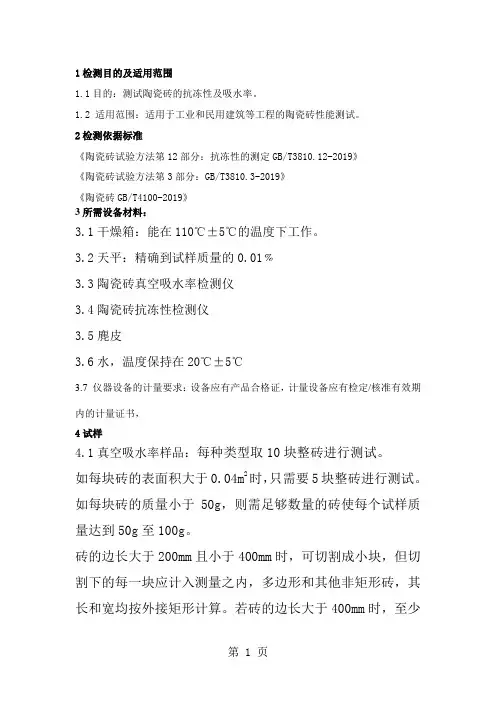

陶瓷砖检验作业指导书

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。

1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。

2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2019》《陶瓷砖试验方法第3部分：GB/T3810.3-2019》《陶瓷砖GB/T4100-2019》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。

3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。

砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。

砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。

如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。

5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。

5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。

5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。

四、仪器设备
测头直径为5-10㎜的螺旋测微器或其他合适的仪器。
五、试验步骤
1.每种类型取10块整砖进行测量。
2.对表面平整的砖，在砖面上画条对角线，测量四条线段每段上最厚的点，每块试样测量4点，测量值精确到0.1㎜。
3.对表面不平整的砖，垂直于一边在砖面上画四条直线，四条直线距砖边的距离分别为边长的0.125；0.375；0.625和0.875倍，在每条直线上的最厚处测量厚度。
四、仪器设备
1.色温为6000K～6500K的荧光灯。
2.1m长的直尺或其他合适测量距离的器具。
3.照度计
五、试验步骤
1.对于边长小于600m m的砖，每种类型至少取30块整砖进行检验，且面积不小于1m2;对于边长不小于600mm的砖，每种类型至少取10块整砖进行检验，且面积不小于1m2,
2.将砖的正面表面用照度为3001x的灯光均匀照射，检查被检表面的中心部分和每个角上的照度。
四、仪器设备
游标卡尺或适合测量长度的仪器。
五、试验步骤
1.每种类型取10块整砖进行测量。
2.在离砖角点5㎜处测量砖的每条边，测量值精确至0.1㎜。
六、试验结果
1.正方形砖的平均尺寸是四条边测量值的平均值。试样的平均尺寸是40次测量的平均值。
2.长方形砖尺寸以对边两次测量值的平均值作为相应的平均尺寸，试样长度和宽度的平均尺寸分别为20次测量值的平均值。
直角度=
式中: —在距角点5 mm处测得的砖的测量边与标准板相应边的偏差值。
L—砖对应功的长度。
七、试验报告
1.依据GB/T 3810本部分;
2.试样的描述;
3.所有直角度的测量值;
4.对于相应工作尺寸偏离直角的最大偏差，用百分比表示。

式中:
m3—试验后每块湿砖的质量，单位为克(g)；
m4—试验后每块干砖的质量，单位为克(g)。
100次循环后，在距离25cm-30cm处、大约300lx的光照条件下，用肉眼检查砖的釉面、正面和边缘对通常戴眼镜者，可以戴眼镜检查。在试验早期，如果有理由确信砖已遭到损坏，可在试验中间阶段检查并及时作记录。记录所有观察到砖的釉面、正面和边缘损坏的情况。
以不超过20℃/h的速率使砖降温到-5℃以下。砖在该温度下保持15min。砖浸没于水中或喷水直到温度达到5℃以上。砖在该温度下保持15min。
重复上述循环至少100次。如果将砖保持浸没在5℃以上的水中，则此循环可中断。
称量试验后的砖质量(m3)，再将其烘干至恒重，称量试验后砖的干质量(m4)。
六、试验结果
有限公司作业文件
文件编号：

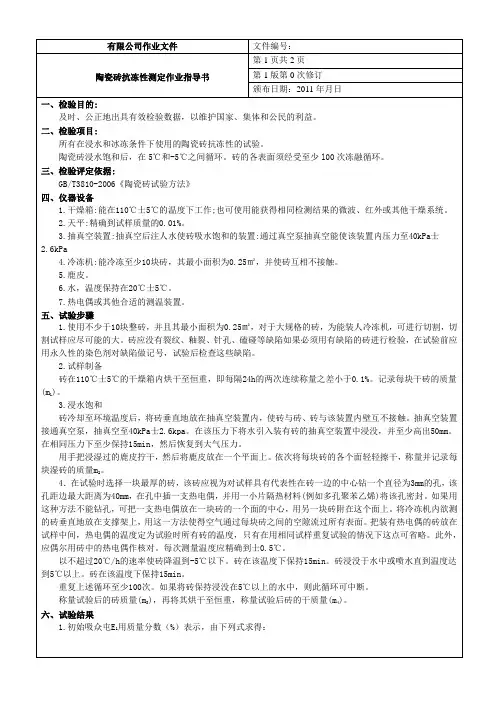

陶瓷砖抗冻性测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
一、检验目的:
及时、公正地出具有效检验数据，以维护国家、集体和公民的利益。
二、检验项目:
所有在浸水和冰冻条件下使用的陶瓷砖抗冻性的试验。
陶瓷砖浸水饱和后，在5℃和-5℃之间循环。砖的各表面须经受至少l00次冻融循环。
用手把浸湿过的鹿皮拧干，然后将鹿皮放在一个平面上。依次将每块砖的各个面轻轻擦干，称量并记录每块湿砖的质量m2。
4．在试验时选择一块最厚的砖，该砖应视为对试样具有代表性在砖一边的中心钻一个直径为3mm的孔，该孔距边最大距离为40mm，在孔中插一支热电偶，并用一小片隔热材料(例如多孔聚苯乙烯)将该孔密封。如果用这种方法不能钻孔，可把一支热电偶放在一块砖的一个面的中心，用另一块砖附在这个面上。将冷冻机内欲测的砖垂直地放在支撑架上，用这一方法使得空气通过每块砖之间的空隙流过所有表面。把装有热电偶的砖放在试样中间，热电偶的温度定为试验时所有砖的温度，只有在用相同试样重复试验的情况下这点可省略。此外，应偶尔用砖中的热电偶作核对。每次测量温度应精确到士0.5℃。

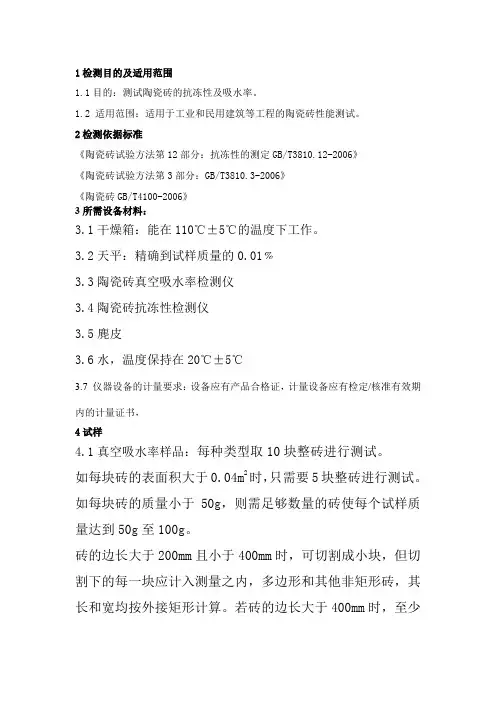

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。

1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。

2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。

3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。

砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。

砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。

如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。

5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。

5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。

5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。

1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。

2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。

3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。

砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。

砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。

如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。

5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。

5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。

5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。

1.耐磨试验机
主要包括一个摩擦钢轮，一个带有磨料给料装置的贮料斗，一个试样夹具和一个平衡锤。摩擦钢轮是用符合ISO 630-1的E235A (Fe360A号钢)制造的，直径为200mm士0.2mm，边缘厚度为10mm士0.1mm，转速为75 r/min。
试样受到摩擦钢轮的反向压力作用，并通过刚玉调节试验机。压力调校用F80(GB/T 2481.1 -1998)刚玉磨料150转后，产生弦长为24mm士0.5mm的磨坑。石英玻璃作为基本的标准物，也可用浮法玻璃或其他适用的材料。

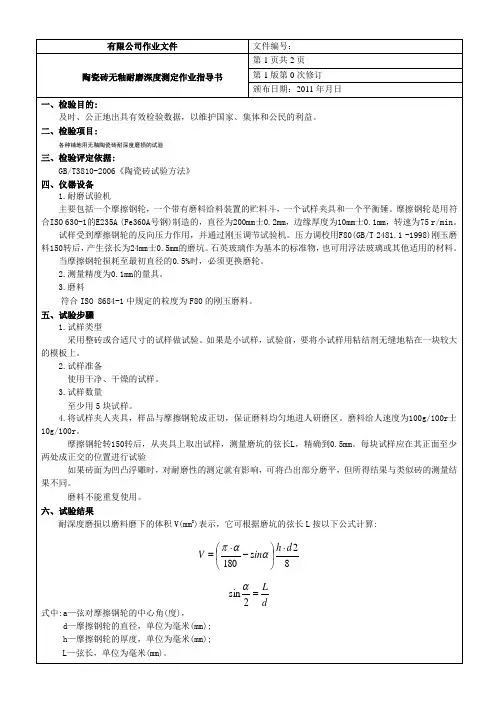

陶瓷砖无釉耐磨深度测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
七、试验报告
1.依据GB/T 3810的本部分;
2.试样的描述;
3.每个试样磨坑的弦长，精确至0.5mm
4.每个试样磨坑的体积V(mm3);
5.体积平均值Vm(mm3)。
当摩擦钢轮损耗至最初直径的0.5%时，必须更换磨轮。
2.测量精度为0.1mm的量具。
3.磨料
符合ISO 8684-1中规定的粒度为F80的刚玉磨料。
五、试验步骤
1.试样类型
采用整砖或合适尺寸的试样做试验。如果是小试样，试验前，要将小试样用粘结剂无缝地粘在一块较大的模板上。
2.试样准备
使用干净、干燥的试样。
3.试样数量
至少用5块试样。
4.将试样夹人夹具，样品与摩擦钢轮成正切，保证磨料均匀地进人研磨区。磨料给人速度为100g/100r士10g/100r。
摩擦钢轮转150转后，从夹具上取出试样，测量磨坑的弦长L，精确到0.5mm。每块试样应在其正面至少两处成正交的位置进行试验
如果砖面为凹凸浮雕时，对耐磨性的测定就有影响，可将凸出部分磨平，但所得结果与类似砖的测量结果不同。

1 适用范围本作业指导书适用于陶瓷砖中吸水率、断裂模数、破坏强度的检验。

2 依据标准《陶瓷砖》GB/T 4100-2015《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》GB/T 3810.3-2017《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/T 3810.4-20063 技术指标3.1 挤压陶瓷砖E≤0.5﹪AIa类3.2 挤压陶瓷砖0.5﹪＜E≤3﹪AIb 类3.3 挤压陶瓷砖3﹪＜E≤6﹪AII a 类3.4 挤压陶瓷砖6﹪＜E≤10﹪AIIb 类3.5 挤压陶瓷砖E＞10﹪AIII类3.6 干压陶瓷砖E≤0.5﹪BIa类Array3.7 干压陶瓷砖0.5﹪﹤E≤3﹪ BIb 类3.8 干压陶瓷砖3﹪﹤E≤6﹪ BIIa 类3.9 干压陶瓷砖6﹪﹤E≤10﹪ BIIb 类3.10 干压陶瓷砖E＞10﹪ BIII类注：断裂模数技术要求不适用于破坏强度≥3000N的砖4 试验仪器电热鼓风恒温烘箱（KH-047/101-2）、干燥器、天平（精度为所测试质量的0.01%）、压力表（精确到2.0%）、两根圆柱形支撑棒（用金属制成，与试样接触部分用硬度为50IRHD±5 IRHD橡胶包裹，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转如图1）、圆柱形中心棒（一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递载荷F，此棒也可稍作摆动）。

5 检验人员检验人员均为持证上岗人员。

6 取样一组十块整砖，共3组注：如每块砖的表面积大于0.04m2时，只需5块整砖；如每块砖的质量小于50g，则须足够数量的砖使每个试样质量达到50g~100g；砖的边长大于200mm且小于400mm时，可切成小块，但切割下得每一块应计入测量值内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

7 试验方法和计算结果7.1 吸水率7.1.1 试样步骤将砖放在110℃±5℃的烘箱中干燥至恒重，即每隔24h的两次连续质量之差小于0.1﹪，砖放在有硅胶或其他干燥器剂的干燥箱内冷却至室温。

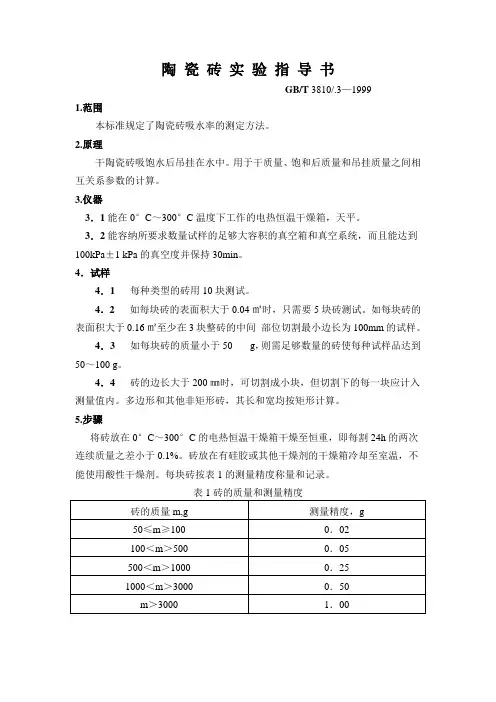

陶瓷砖实验指导书GB/T 3810/.3—19991.范围本标准规定了陶瓷砖吸水率的测定方法。

2.原理干陶瓷砖吸饱水后吊挂在水中。

用于干质量、饱和后质量和吊挂质量之间相互关系参数的计算。

3.仪器3．1能在0°C～300°C温度下工作的电热恒温干燥箱，天平。

3．2能容纳所要求数量试样的足够大容积的真空箱和真空系统，而且能达到100kPa±1 kPa的真空度并保持30min。

4．试样4．1 每种类型的砖用10块测试。

4．2如每块砖的表面积大于0.04㎡时，只需要5块砖测试。

如每块砖的表面积大于0.16㎡至少在3块整砖的中间部位切割最小边长为100mm的试样。

4．3如每块砖的质量小于50 g，则需足够数量的砖使每种试样品达到50～100 g。

4．4砖的边长大于200㎜时，可切割成小块，但切割下的每一块应计入测量值内。

多边形和其他非矩形砖，其长和宽均按矩形计算。

5.步骤将砖放在0°C～300°C的电热恒温干燥箱干燥至恒重，即每割24h的两次连续质量之差小于0.1%。

砖放在有硅胶或其他干燥剂的干燥箱冷却至室温，不能使用酸性干燥剂。

每块砖按表1的测量精度称量和记录。

表1砖的质量和测量精度5.1.1真空法将砖竖直放在真空箱中，使砖互不接触。

抽真空至100kPa±1 kPa,并保持30min。

在保持真空的同时，加入足够的水将砖覆盖并有高出5㎝的水面，停止抽真空，让砖浸泡15 min，将一块浸湿过的鹿皮用手拧干，并将鹿皮放在平台上依次轻轻地擦干每块砖的表面；对于凹凸或有浮雕的表面应用鹿皮轻快的擦去表面水分，然后立即称重，记录每块试样的测量结果。

保持与干燥状态下的相同精度（见表1）5.2悬挂称量称量真空法吸水后、悬挂在水中的每块试样的质量（m3）精确至0.01g。

称量时，将样品挂在天平一臂的吊环、绳索或篮子上。

实际称量前，将安装好并浸入水中的吊环、绳索或篮子放在天平上，使天平处于平衡位置。

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。

1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。

2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。

3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。

砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。

砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。

如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。

5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。

5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。

5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。

陶瓷砖作业指导书一、编制依据1、《陶瓷砖》GB/T 4100-20062、陶瓷砖试验方法第三部分GB/T 38103.3-20063、陶瓷砖试验方法第十二部GB/T 38103.12-2006/ISO10545-12：1995二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。

同时取得上岗合格证的检测人员从事检验,由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。

2、本试验检测必须有两人以上参加。

三、技术要求1、按照陶瓷砖的成型方法不同进行分类，见下表2、按吸水率不同分为三大类①低吸水率砖（I类），E≤3%I类干压砖还可以进一步分为：（a）E≤0.5% ( BIa类)；（b）炻瓷砖0.5%＜E≤3%（BIb类）②中吸水率砖（II类），3%＜E≤10%II类干压砖还可一步分为（a）3%＜E≤6%(AIIa类)(b) 6%＜E≤10% ( IIb类)II类干压砖还可一步分为(a)3%＜E≤6% (BIIa类)(b)6%＜E≤10% (BIIb类)③高吸水率砖砖（III类），E＞10%四、检测仪器的要求1、干燥箱：工作温度为110℃±5℃；也可使用能获得相同检测结果的微波、红外或其他干燥系统。

2、天平：天平的称量精度为所测试样质量0.01%。

3、去离子水或蒸馏水。

4、吊环、绳索或篮子：能将试样放入水中悬吊称其质量。

5、玻璃烧杯或者大小和形状与其类似的容器。

能将试样用吊环、绳索吊在天平的一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。

6、沸煮仪：能保持水加热到沸腾并保持煮沸2h。

7、麂皮8、冷冻机：能冷冻至少10块，其最小面积为0.25 m2，并使砖相互不接触，能达到-30℃±2℃。

五、试验检测操作1、试样要求①吸水率：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

有限公司作业文件
文件编号：

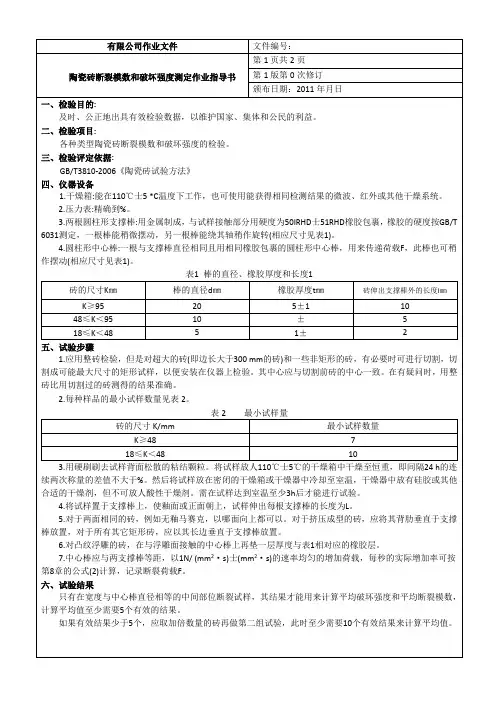

陶瓷砖断裂模数和破坏强度测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
一、检验目的:
及时、公正地出具有效检验数据，以维护国家、集体和公民的利益。
二、检验项目:
各种类型陶瓷砖断裂模数和破坏强度的检验。
三、检验评定依据:
GB/T3810-2006《陶瓷砖试验方法》
湖南亚柏技术管理咨询有限公司作业文件
文件编号：
陶瓷砖断裂模数和破坏强度测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
破坏强度(S)以牛顿(N)表示，按下列公式计算:
式中:
F—破坏荷载，单位牛顿(N);
L—两根支撑棒之间的跨距，单位毫米(mm);
b—试样的宽度，单位毫米(mm)。
断裂模数(R)以牛顿每平方毫米(N/mm2)表示，按下列公式计算:
2.每种样品的最小试样数量见表2。
表2最小试样量
砖的尺寸K/mm
最小试样数量
K≥48
7
18≤K＜48
10
3.用硬刷刷去试样背面松散的粘结颗粒。将试样放人110℃士5℃的干燥箱中干燥至恒重，即间隔24 h的连续两次称量的差值不大于%。然后将试样放在密闭的干燥箱或干燥器中冷却至室温，干燥器中放有硅胶或其他合适的干燥剂，但不可放人酸性干燥剂。需在试样达到室温至少3h后才能进行试验。
四、仪器设备
1.干燥箱:能在110℃士5 *C温度下工作，也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2.压力表:精确到%。
3.两根圆柱形支撑棒:用金属制成，与试样接触部分用硬度为50IRHD士51RHD橡胶包裹，橡胶的硬度按GB/T 6031测定，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转(相应尺寸见表1)。

墙面砖见证取样作业指导书1检测依据《陶瓷砖试验方法第2部分：尺寸和表面质量的检验》GB/T3810.2-2006《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》GB/T3810.3-2006《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/T 3810.4-20062尺寸2.1 仪器设备a)砖用卡尺ZK-1b)钢直尺0mm～1000mm2.2试验步骤在离砖角点5mm处测量砖的每条边，测量值精确到。

.1mm. 对表面平整的砖，在砖面上画两条对角线，测量四条线段每段上最厚的点，每块试样测量4点，测量值精确到。

.1 m.对表面不平整的砖，垂直于一边在砖面上画四条直线，四条直线距砖边的距离分别为边长的0.1 25;0.375;0.625和0.875倍，在每条直线上的最厚处测量厚度。

2.3结果表示正方形砖的平均尺寸是四条边测量值的平均值。

试样的平均尺寸是40次测量值的平均值。

长方形砖尺寸以对边两次测量值的平均值作为相应的平均尺寸，试样长度和宽度的平均尺寸分别为20次测量值的平均值。

对每块砖以 4次测量值的平均值作为单块砖的平均厚度。

试样的平均厚度是 40次测量值的平均值。

2.4试验报告试验报告应包含以下内容:a) 依据 GB/T 3810本部分;b) 试样的描述;c) 长度和宽度的全部测量值;d) 正方形砖每块试样边长的平均值，长方形砖每块试样长度和宽度的平均值 ;e) 正方形砖 10块试样边长的平均值，长方形砖 10块试样长度和宽度的平均值;f) 以百分比表示的每块砖(2或4条边)尺寸的平均值相对于工作尺寸的偏差。

g)以百分比表示的每块砖(2或4条边)尺寸的平均值相对于10块试样(2。

或 40条边)尺寸的平均的偏差。

h)厚度的全部测量值;i)每块砖的平均厚度;j)每块砖的平均厚度与砖厚度工作尺寸的偏差，用百分比或mm表示(视产品标准需要而定)。

3.1表面质量3.2仪器材料a)FBT-9型全自动比表面积测定仪DGYS-014b)FA2004分析电子天平DGYS-015c)101-2电动鼓风恒温干燥箱DGYS-031d)分析纯贡e)标准粉f)中速定量滤纸3.3试验步骤a)试样准备水泥试样，先通过0.9mm方孔筛，再在110℃±5℃下烘干1h,并在干燥器中冷却至室温。

陶瓷件检验作业指导书一、目的和范围本作业指导书旨在指导陶瓷件检验的操作步骤和标准，确保产品质量符合要求。

适用于所有进行陶瓷件检验工作的操作人员。

二、检验准备1. 准备检验所需的陶瓷件样品，并确保样品完整无破损。

2. 检查所有检验设备和工具的工作状态，确保其正常运行并进行适当的校准。

三、检验步骤1. 外观检验：- 检查陶瓷件的表面是否有明显划痕、裂纹或凹陷。

- 检查陶瓷件的边缘是否整齐、无碰伤或破损。

- 检查陶瓷件的颜色、图案或装饰是否符合规定。

2. 尺寸检验：- 使用合适的工具测量陶瓷件的长度、宽度和厚度。

- 检查测量结果是否符合规定的尺寸要求。

3. 强度检验：- 针对特定部位（如陶瓷件的把手或支撑结构）进行强度测试。

- 使用适当的设备测试陶瓷件的抗压、抗弯或抗拉强度。

- 检查测试结果是否符合规定的强度要求。

四、检验记录与报告1. 在进行检验时，记录检验员的姓名、检验日期和时间。

2. 对每个陶瓷件的检验结果进行记录，包括外观、尺寸和强度测试结果。

3. 如遇到不合格的陶瓷件，及时通知质量控制部门并进行相关记录和处理。

4. 检验结束后，根据需要编制检验报告，并将结果保存备查。

五、工作安全与环境保护1. 检验员在操作过程中应遵守相关的安全操作规程和个人防护要求。

2. 合理使用检验设备和工具，确保其正常工作并定期进行维护保养。

3. 将废弃的陶瓷件妥善处理，避免对环境造成污染。

以上为《陶瓷件检验作业指导书》的内容，希望对您的工作有所帮助。

如有疑问，请及时向主管或质量控制部门寻求帮助。

1 适用范围本作业指导书适用于陶瓷砖中吸水率、断裂模数、破坏强度的检验。

2 依据标准《陶瓷砖》GB/T 4100-2015《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》GB/T《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/T3 技术指标挤压陶瓷砖E≤﹪AIa类挤压陶瓷砖﹪＜E≤3﹪AIb 类挤压陶瓷砖3﹪＜E≤6﹪AII a 类挤压陶瓷砖6﹪＜E≤10﹪AIIb 类挤压陶瓷砖E＞10﹪AIII类干压陶瓷砖E≤﹪BIa 类干压陶瓷砖﹪﹤E≤3﹪ BIb 类干压陶瓷砖3﹪﹤E≤6﹪ BIIa 类干压陶瓷砖6﹪﹤E≤10﹪ BIIb 类干压陶瓷砖E＞10﹪ BIII类注：断裂模数技术要求不适用于破坏强度≥3000N的砖4 试验仪器电热鼓风恒温烘箱（KH-047/101-2）、干燥器、天平（精度为所测试质量的%）、压力表（精确到%）、两根圆柱形支撑棒（用金属制成，与试样接触部分用硬度为50IRHD±5 IRHD橡胶包裹，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转如图1）、圆柱形中心棒（一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递载荷F，此棒也可稍作摆动）。

5 检验人员检验人员均为持证上岗人员。

6 取样一组十块整砖，共3组注：如每块砖的表面积大于时，只需5块整砖；如每块砖的质量小于50g，则须足够数量的砖使每个试样质量达到50g~100g；砖的边长大于200mm且小于400mm时，可切成小块，但切割下得每一块应计入测量值内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

7 试验方法和计算结果吸水率试样步骤将砖放在110℃±5℃的烘箱中干燥至恒重，即每隔24h的两次连续质量之差小于﹪，砖放在有硅胶或其他干燥器剂的干燥箱内冷却至室温。

（注：不能使用酸性干燥剂）⑴煮沸法将砖竖直地放在盛有去离子水的加热器中，使砖互不接触。

(1)只用一块磨损砖《大于12000转)，仔细区别，确保污染的分级准确(例如在做耐污染试验前，切下部分磨损的砖)。
(2)如果没有按A,B和C步骤进行清洗，必须按GB/T 3810.14中规定的D步骤进行清洗。
如果试样在12000转数下未见磨损痕迹，但按GB/T 3810.1 4中列出的任何一种方法(A,B,C或D)，污染都不能擦掉，耐磨性定为4级。
其他有关的性能测试可根据协议在试验过程中实施。例如颜色和光泽的变化，协议中规定的条款不能作为砖的分级依据。
湖南亚柏技术管理咨询有限公司作业文件
文件编号：
陶瓷砖有釉表面耐磨性测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
六、试验结果
试样根据表1进行分级，共分5级。陶瓷砖也要通过GB/T 3810.14做磨损釉面的耐污染试验，但对此标准进行如下修正。
在观察箱内目视比较当可见磨损在较高一级转数和低一级转数比较靠近时，重复试验检查结果，如果结果不同，取两个级别中较低一级作为结果进行分级已通过12000转数级的陶瓷砖紧接着根据GB/T 3810.14的规定做耐污染试验。试验完毕，钢球用流动水冲洗，再用含甲醇的酒精清洗，然后彻底干燥，以防生锈。如果有协议要求做釉面磨耗试验，则应在试验前先称3块试样的干质量，而后在6000转数下研磨。已通过1500,2100和6000转数级的陶瓷砖，进而根据GB/T 3810. 14的规定做耐污染性试验。
3.准备
样品釉面应清洗并干燥。
4.只是偶尔需要校准设备或对试验结果的准确性有怀疑时，才进行校准。一种可行的校准方法见附录A(规范性附录)。
将试样釉面朝上夹紧在金属夹具下，从夹具上方的加料孔中加人研磨介质，盖上盖子防止研磨介质损失，试样的预调转数为100,150,600,750,1500,2100,6000和12000转达到预调转数后，取下试样，在流动水下冲洗，并在110℃士5℃的烘箱内烘干。如果试样被铁锈污染，可用体积分数为10%的盐酸擦洗，然后立即用流动水冲洗、干燥。将试样放人观察箱中，用一块已磨试样，周围放置三块同型号未磨试样，在300Ix照度下，距离2m，高1.65m，用眼睛(平时戴眼镜的可戴眼镜)观察对比未磨和经过研磨后的砖釉面的差别。注意不同的转数研磨后砖釉面的差别，至少需要三种观察意见。

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。

1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。

2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。

3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。

如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。

如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。

砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。

若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。

4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。

砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。

如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。

5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。

5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。

5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。
