生产车间地面画线标准(ppt 64页)

.
规格(mm)
100 50 50 50 50 10 50 50 间隔100/45度 间隔100/45度 间隔100/45度 间隔100/45度 50 50
基准颜色
白色
2
主通道效果展示
车行通道（浅灰色）
1000mm 或
1200mm 或
2000mm
人行横道或物流 人行道（白色）
人行安全通道（绿色）
150mm
效果展示
.
13
工字柱警示标识
目的
对于不靠墙的柱子进行警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。 标准 3、斑马线可以45度倾斜也可以与柱子垂 直。
15cm
效果展示
.
1.5米
地面
14
圆型柱子警示标识
目的
对于不靠墙的柱子进行警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。
效果展平示。
90cm
30cm 墙体
30cm
10cm 地面 双开门
通 道
10cm .
主 干 道
墙体 17
车间建筑物护栏
目的 防止建筑物被撞击，并保持表面清洁
对象
现场与通道相邻的建筑物
40cm
1、材料：立柱选用40×10 ×10cm的钢材； 护栏选用直径为6cm的管材；
标准
2、颜色：立柱为黄色；护栏为黄黑斑马 线，间隔25cm；
照片
推拉门
黄色
房间出入门
.
4
区分
生产区 域
区划线
可视化标准
区划线
黄色

E类—消防栓、配电柜等禁放物品的开门区域处的定位 使用黄白相间的斑马式填充线；
F类—移动式设备的定位（如叉车、物料有疑问的，可以询问和交流
可以互相讨论下，但要小声点
G 类--门开闭线
H类--警示范围线 设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、 提醒行走注意的区域、提醒碰头的部位等；
图例：
C类--红色实线 线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º） 危险品区域线、警示区域线，消防通道线；
2)定位线 A类—设备的定位：
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台/设备”字样。
四、划线及标识管理要求
1、地面通道线、区域划分线 1）线型 A类--黄色油漆实线 线宽 60mm：原则上用于物品定位线； 线宽 80mm：原则上用于设备区域线； 线宽120mm：原则上用于主通道线。
B类--黄色油漆虚线 线宽60mm：大型工作区域内部划分线，允许穿越的通 道线（可虚实结合）；
图例：
2、通道划线
图例：
3、工具标识牌 公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类 别，负责人。
4、车间物料标识牌
5、区域标识牌设置
6、其他注意事项 1)工作场所要规划和显示出：生产场地（或班组区域位置）、通道、在制品周转区、 垃圾存放点。 2)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。 3)车间里面的窗户不能悬挂窗帘或其他障碍物。

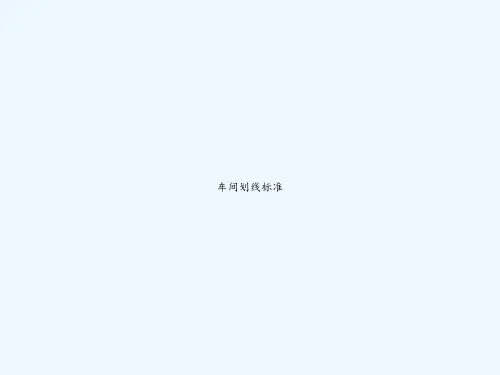

车间划线标准
一、 目的 本文件规定了车间内生产线通道的划线和生产现场物料定置的要求，确保 车间各类划线的标准化、规范化管理。
