电子技术基础与技能第一章资料
- 格式:ppt
- 大小:2.59 MB
- 文档页数:64

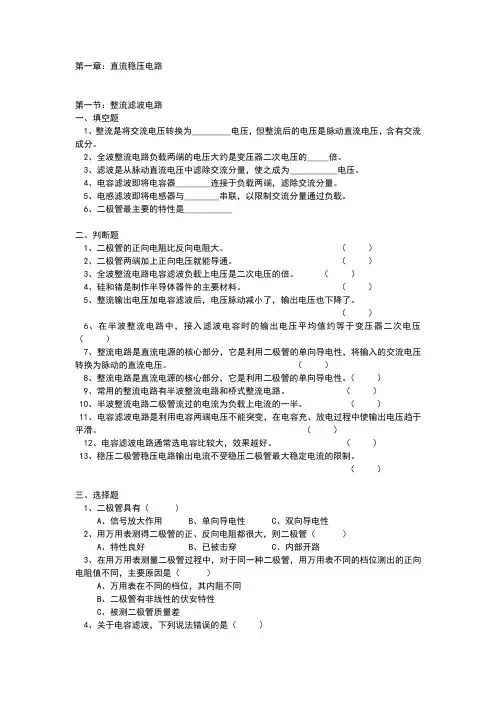

第一章:直流稳压电路第一节:整流滤波电路一、填空题1、整流是将交流电压转换为_________电压,但整流后的电压是脉动直流电压,含有交流成分。
2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。
3、滤波是从脉动直流电压中滤除交流分量,使之成为___________电压。
4、电容滤波即将电容器________连接于负载两端,滤除交流分量。
5、电感滤波即将电感器与________串联,以限制交流分量通过负载。
6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。
()2、二极管两端加上正向电压就能导通。
()3、全波整流电路电容滤波负载上电压是二次电压的倍。
()4、硅和锗是制作半导体器件的主要材料。
()5、整流输出电压加电容滤波后,电压脉动减小了,输出电压也下降了。
()6、在半波整流电路中,接入滤波电容时的输出电压平均值约等于变压器二次电压()7、整流电路是直流电源的核心部分,它是利用二极管的单向导电性,将输入的交流电压转换为脉动的直流电压。
()8、整流电路是直流电源的核心部分,它是利用二极管的单向导电性。
()9、常用的整流电路有半波整流电路和桥式整流电路。
()10、半波整流电路二极管流过的电流为负载上电流的一半。
()11、电容滤波电路是利用电容两端电压不能突变,在电容充、放电过程中使输出电压趋于平滑。
()12、电容滤波电路通常选电容比较大,效果越好。
()13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。
()三、选择题1、二极管具有( )A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大,则二极管()A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中,对于同一种二极管,用万用表不同的档位测出的正向电阻值不同,主要原因是()A、万用表在不同的档位,其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波,下列说法错误的是()A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波,下列说法错误的是()A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载,电阻为Ω,要求工作电流为10mA,如果采用半波整流电路,试求电源变压器二次电压为多少?2、有一直流负载需直流电压6V,直流电流,如果采用单相桥式整流电路,试求电源变压器二次电压为多少?流过二极管的平均电流为多少?第二节:直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管(2CW13)的电压,读数只有,这种情况表明该稳压二极管()A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中,硅稳压二极管必须与限流电阻串接,此限流电阻的作用是()A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V,另一个稳压二极管稳压值为,若把两个二极管的正极并接,再将负极并接,组成一个稳压电路该稳压值为()A、8VB、C、二、填空题1、直流稳压电源是一种交流电网电压发生变化时,或负载变动时,能保持___________电压基本稳定的直流电源。
电子技术基础与技能子技术是当今科技发展的重要组成部分,已经成为全球发展的重要推动力,其应用遍及社会的各个领域。
电子技术在商业、服务、娱乐、医疗和政府行政等方面发挥着越来越重要的作用。
子技术是一种多领域、多层次的技术,它涉及到计算机、电力工程、自动化、交换机、数字计算机、计算机网络、电子设备等技术专业。
这些技术都是建立在电子学基础上,具体表现为硬件电气设备、控制软件及理论计算能力。
电子技术基础是电子技术领域的重要基础,它包括电子学、电气工程、控制技术、电子设计自动化、电路设计、信号处理、数据通信、电磁环境等方面的知识。
电子技术基础是电子工程师所必须具备的知识。
电子技术也需要一定的技能。
电子技术的技能包括独立的系统设计技能、团队协作技能、硬件原理及结构设计技能、软件开发技能、电路设计技能、嵌入式系统技能等等。
电子技术包括各种技能,包括电子设计、测试技能、信号处理技能、软件设计技能、嵌入系统开发技能等等。
另外,电子技术还需要一定的技术应对技巧。
以故障排除为例,通过对电子系统的检查和测试,通过真实的实验和取样来分析故障,电子技术人员需要具备的的相关知识和技能,才能够加快故障的诊断速度,准确的检测到电子系统失效的位置,及时地进行故障排除。
此外,电子技术人员还需要掌握一定的安全管理技能,为此,他们需要具备一定的安全管理能力,包括电压、电流及其他危险因素的控制能力、电荷的控制能力等。
另外,电子技术人员还需要掌握一定的计算机软件应用技能,如C语言、MATLAB、CCS等软件的使用,他们还需要学习关于数字电子设备的知识,这些知识对于电子技术的开发和应用非常重要。
总之,掌握电子技术基础与技能,是电子技术工程师必备的知识,它们是电子技术领域所必须具备的知识、技能与技巧。
所以,要成为一名优秀的电子技术工程师,必须具备良好的电子技术基础、技能和技巧,还要具备相关的安全管理能力和计算机软件应用技能。
第一章:直流稳压电路第一节:整流滤波电路一、填空题1、整流是将交流电压转换为_________电压,但整流后的电压是脉动直流电压,含有交流成分。
2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。
3、滤波是从脉动直流电压中滤除交流分量,使之成为___________电压。
4、电容滤波即将电容器________连接于负载两端,滤除交流分量。
5、电感滤波即将电感器与________串联,以限制交流分量通过负载。
6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。
()2、二极管两端加上正向电压就能导通。
()3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。
()4、硅和锗是制作半导体器件的主要材料。
()5、整流输出电压加电容滤波后,电压脉动减小了,输出电压也下降了。
()6、在半波整流电路中,接入滤波电容时的输出电压平均值约等于变压器二次电压()7、整流电路是直流电源的核心部分,它是利用二极管的单向导电性,将输入的交流电压转换为脉动的直流电压。
()8、整流电路是直流电源的核心部分,它是利用二极管的单向导电性。
()9、常用的整流电路有半波整流电路和桥式整流电路。
()10、半波整流电路二极管流过的电流为负载上电流的一半。
()11、电容滤波电路是利用电容两端电压不能突变,在电容充、放电过程中使输出电压趋于平滑。
()12、电容滤波电路通常选电容比较大,效果越好。
()13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。
()三、选择题1、二极管具有()A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大,则二极管()A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中,对于同一种二极管,用万用表不同的档位测出的正向电阻值不同,主要原因是()A、万用表在不同的档位,其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波,下列说法错误的是()A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波,下列说法错误的是()A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载,电阻为1.5KΩ,要求工作电流为10mA,如果采用半波整流电路,试求电源变压器二次电压为多少?2、有一直流负载需直流电压6V,直流电流0.4A,如果采用单相桥式整流电路,试求电源变压器二次电压为多少?流过二极管的平均电流为多少?第二节:直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管(2CW13)的电压,读数只有0.7V,这种情况表明该稳压二极管()A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中,硅稳压二极管必须与限流电阻串接,此限流电阻的作用是()A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V,另一个稳压二极管稳压值为7.5V,若把两个二极管的正极并接,再将负极并接,组成一个稳压电路该稳压值为()A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时,或负载变动时,能保持___________电压基本稳定的直流电源。
电子技术基础与技能《电子技术基础与技能》编写大纲概述0.1电信号的处理与测量知识与技能点:模拟信号;数字信号;电信号的处理和转换;电信号特性的测量;电子测量仪器仪表。
0.2电子电路的组成与识读知识与技能点:电子电路的组成;电原理图和框图的识读;GB/T4728电气图形符号标准;印制电路板;集成电路。
0.3 常用器件的成型与插装焊接知识与技能点:导线的加工;元器件引线的加工;焊料与焊接工具;元器件的插装焊接;焊接技术的发展。
习题本章小结第一章晶体二极管及其应用1.1半导体的基本特性知识与技能点:常见的半导体材料;半导体的三个主要特性; P型、N型半导体的形成。
1.2晶体二极管1知识与技能点:普通晶体二极管的结构、电路符号和单向导电性;普通晶体二极管的伏安特性、主要参数;特殊二极管的外形特征和功能;晶体二极管的极性和质量优劣的判别;二极管在电子技术领域的应用。
1.3二极管整流、滤波电路知识与技能点:二极管单相整流、滤波电路的作用及其工作原理;三相整流电路的组成与特点;二极管单相桥式整流、滤波电路的焊接;二极管单相桥式整流、滤波电路相关电量参数和波形的测量;整流电路元件的选用;电容滤波电路输出电压的估算。
习题本章小结第二章晶体三极管及放大电路基础2.1晶体三极管知识与技能点:晶体三极管的结构及符号;晶体三极管电流放大特性;晶体三极管特性曲线、主要参数、温度对特性的影响;晶体三极管引脚和质量优劣的判别;三极管器件手册的查阅。
2.2放大电路的构成与分析知识与技能点:基本共射放大电路的构成和主要元件的作用;电路中电压、电流符号的规定;静态工作点对放大波形的影响;三极管的静态工作点的测量与调整;放大器直流通路与交流通路;小信号放大器2性能指标的含义;共射、共集和共基三种放大电路的电路构成特点;静态工作点、输入电阻、输出电阻和电压放大倍数的估算。
2.3放大电路静态工作点的稳定知识与技能点:温度对放大器静态工作点的影响;分压式偏置放大电路的工作原理;分压式偏置放大电路的搭接、静态工作点的调整;集电极-基极偏置放大器电路图的识读;*2.4多级放大电路知识与技能点:三种耦合方式的优缺点;多级放大电路的级间耦合方式的区分;多级放大器的增益和输入、输出电阻的概念;幅频特性指标的重要性;多级放大器在工程中的应用。
第一章:直流稳压电路第一节:整流滤波电路一、填空题1、整流是将交流电压转换为_________电压,但整流后的电压是脉动直流电压,含有交流成分。
2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。
3、滤波是从脉动直流电压中滤除交流分量,使之成为___________电压。
4、电容滤波即将电容器________连接于负载两端,滤除交流分量。
5、电感滤波即将电感器与________串联,以限制交流分量通过负载。
6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。
()2、二极管两端加上正向电压就能导通。
()3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。
()4、硅和锗是制作半导体器件的主要材料。
()5、整流输出电压加电容滤波后,电压脉动减小了,输出电压也下降了。
()6、在半波整流电路中,接入滤波电容时的输出电压平均值约等于变压器二次电压()7、整流电路是直流电源的核心部分,它是利用二极管的单向导电性,将输入的交流电压转换为脉动的直流电压。
()8、整流电路是直流电源的核心部分,它是利用二极管的单向导电性。
()9、常用的整流电路有半波整流电路和桥式整流电路。
()10、半波整流电路二极管流过的电流为负载上电流的一半。
()11、电容滤波电路是利用电容两端电压不能突变,在电容充、放电过程中使输出电压趋于平滑。
()12、电容滤波电路通常选电容比较大,效果越好。
()13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。
()三、选择题1、二极管具有()A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大,则二极管()A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中,对于同一种二极管,用万用表不同的档位测出的正向电阻值不同,主要原因是()A、万用表在不同的档位,其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波,下列说法错误的是()A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波,下列说法错误的是()A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载,电阻为1.5KΩ,要求工作电流为10mA,如果采用半波整流电路,试求电源变压器二次电压为多少?2、有一直流负载需直流电压6V,直流电流0.4A,如果采用单相桥式整流电路,试求电源变压器二次电压为多少?流过二极管的平均电流为多少?第二节:直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管(2CW13)的电压,读数只有0.7V,这种情况表明该稳压二极管()A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中,硅稳压二极管必须与限流电阻串接,此限流电阻的作用是()A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V,另一个稳压二极管稳压值为7.5V,若把两个二极管的正极并接,再将负极并接,组成一个稳压电路该稳压值为()A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时,或负载变动时,能保持___________电压基本稳定的直流电源。

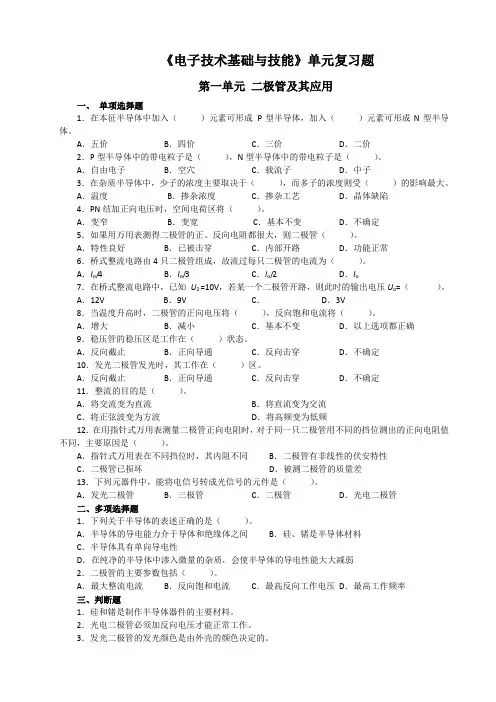

《电子技术基础与技能》单元复习题第一单元二极管及其应用一、单项选择题1.在本征半导体中加入()元素可形成P型半导体,加入()元素可形成N型半导体。
A.五价B.四价C.三价D.二价2.P型半导体中的带电粒子是(),N型半导体中的带电粒子是()。
A.自由电子B.空穴C.载流子D.中子3.在杂质半导体中,少子的浓度主要取决于(),而多子的浓度则受()的影响最大。
A.温度B.掺杂浓度C.掺杂工艺D.晶体缺陷4.PN结加正向电压时,空间电荷区将()。
A.变窄B.变宽C.基本不变D.不确定5.如果用万用表测得二极管的正、反向电阻都很大,则二极管()。
A.特性良好B.已被击穿C.内部开路D.功能正常6.桥式整流电路由4只二极管组成,故流过每只二极管的电流为()。
A.I o/4 B.I o/3 C.I o/2 D.I o7.在桥式整流电路中,已知U2 =10V,若某一个二极管开路,则此时的输出电压U o=()。
A.12V B.9V C.D.3V8.当温度升高时,二极管的正向电压将(),反向饱和电流将()。
A.增大B.减小C.基本不变D.以上选项都正确9.稳压管的稳压区是工作在()状态。
A.反向截止B.正向导通C.反向击穿D.不确定10.发光二极管发光时,其工作在()区。
A.反向截止B.正向导通C.反向击穿D.不确定11.整流的目的是()。
A.将交流变为直流B.将直流变为交流C.将正弦波变为方波D.将高频变为低频12.在用指针式万用表测量二极管正向电阻时,对于同一只二极管用不同的挡位测出的正向电阻值不同,主要原因是()。
A.指针式万用表在不同挡位时,其内阻不同B.二极管有非线性的伏安特性C.二极管已损坏D.被测二极管的质量差13.下列元器件中,能将电信号转成光信号的元件是()。
A.发光二极管B.三极管C.二极管D.光电二极管二、多项选择题1.下列关于半导体的表述正确的是()。
A.半导体的导电能力介于导体和绝缘体之间B.硅、锗是半导体材料C.半导体具有单向导电性D.在纯净的半导体中渗入微量的杂质,会使半导体的导电性能大大减弱2.二极管的主要参数包括()。
