PCB印刷电路板的设计技巧

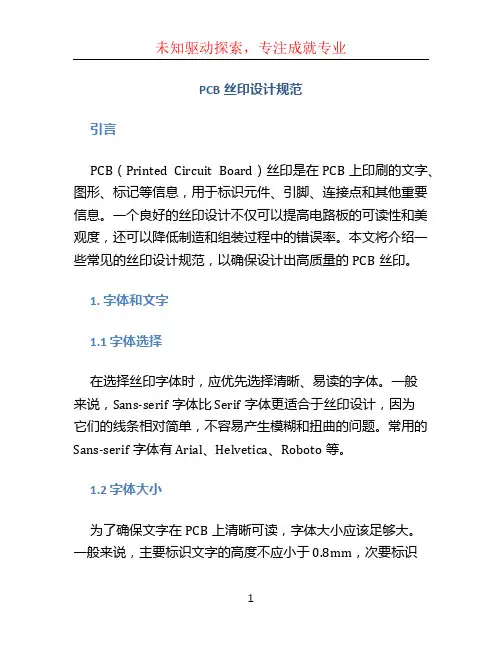

PCB丝印设计规范引言PCB（Printed Circuit Board）丝印是在PCB上印刷的文字、图形、标记等信息，用于标识元件、引脚、连接点和其他重要信息。

一个良好的丝印设计不仅可以提高电路板的可读性和美观度，还可以降低制造和组装过程中的错误率。

本文将介绍一些常见的丝印设计规范，以确保设计出高质量的PCB丝印。

1. 字体和文字1.1 字体选择在选择丝印字体时，应优先选择清晰、易读的字体。

一般来说，Sans-serif字体比Serif字体更适合于丝印设计，因为它们的线条相对简单，不容易产生模糊和扭曲的问题。

常用的Sans-serif字体有Arial、Helvetica、Roboto等。

1.2 字体大小为了确保文字在PCB上清晰可读，字体大小应该足够大。

一般来说，主要标识文字的高度不应小于0.8mm，次要标识文字的高度不应小于0.5mm。

对于特殊要求的PCB，如高密度板或特定行业的PCB，字体大小的要求可能会更高。

1.3 粗细和间距为了保证丝印的可靠性，字体的粗细和间距也是需要考虑的因素。

字体的粗细不宜过细，以免在制造过程中丝印容易磨损或模糊。

字符间距应适当放大，避免字符之间产生粘连或重叠的情况。

2. 标识元件和引脚2.1 元件标识元件标识是在PCB上表示元件类型和编号的重要信息之一。

在设计元件标识时，应遵循以下几点：•使用清晰、易读的字体；•字体大小不应小于0.8mm；•元件标识的位置应该与元件封装的中心位置对齐；•元件标识应位于元件的顶部或底部，以便在组装过程中能够清晰可见。

2.2 引脚标识引脚标识用于标识PCB上各个引脚的功能或编号。

在设计引脚标识时，应考虑以下几点：•引脚标识的字体大小不应小于0.5mm；•引脚标识应位于引脚的左侧或右侧，并与引脚的中心对齐；•引脚标识应与连接线垂直，以方便读取。

3. 图形和标记3.1 图形设计PCB丝印中的图形设计用于表示不同元件或功能之间的关系。

在设计图形时，应遵循以下几点：•图形应简洁明了，不宜过于复杂；•图形的线条宽度适中，不宜过于细或粗；•图形的大小应相对一致，以保持统一性。

pcb方向专业技能PCB（Printed Circuit Board，印刷电路板）方向是电子工程领域中的一项重要技术，它涉及到电路设计、布局、制造等多个方面。

在这个方向上，专业技能是非常关键的，下面将详细介绍几个重要的专业技能。

首先是电路设计技能。

在PCB方向中，电路设计是基础中的基础。

它要求工程师能够根据电子产品的功能需求，设计出符合要求的电路。

这涉及到电路图的绘制、元件的选择、信号的传输和处理等方面的知识。

同时，电路设计也要求工程师具备一定的分析和解决问题的能力，能够在设计过程中考虑到各种因素并做出合理的决策。

其次是布局技能。

在PCB设计中，布局是将电路图中的元件进行合理摆放的过程。

合理的布局可以有效地减少电路中的干扰和噪声，并提高电路的可靠性和稳定性。

布局技能要求工程师能够根据电路的特性和需求，选择合适的布局方式，同时考虑到元件之间的连接和信号的传输路径。

此外，布局还要求工程师具备一定的空间感和审美观，能够设计出美观、紧凑、易于制造的PCB板。

第三是制造技能。

PCB制造是将设计好的电路图转化为实际的电路板的过程。

它包括了电路板材料的选择、工艺流程的确定、生产设备的操作等方面的知识。

制造技能要求工程师能够根据设计要求选择合适的材料和工艺，同时能够熟练操作各种生产设备，确保电路板的质量和性能。

PCB方向还需要掌握一些辅助技能。

例如，工程师需要掌握一定的软件技能，能够熟练使用PCB设计软件进行电路设计和布局。

同时，工程师还需要具备一定的电子器件知识，了解各种元件的特性和应用场景。

总结起来，PCB方向的专业技能包括电路设计技能、布局技能、制造技能以及一些辅助技能。

掌握这些技能可以使工程师在PCB设计和制造过程中能够高效地完成工作，并设计出性能优良、可靠稳定的电路板。

同时，不断学习和提升这些技能也是工程师在PCB方向上不断成长和发展的关键。

pcb设计流程及注意事项PCB（Printed Circuit Board，印刷电路板）是电子产品中的一部分，它是将电子元器件连接在一起的重要组成部分。

在设计PCB 时，需要遵循一定的流程并注意一些关键点。

1. 硬件需求分析：了解电路板的主要功能和应用场景，确定所需的电路板规格和性能要求。

2. 电路图设计：根据硬件需求分析，绘制电路原理图。

确保元器件的正确连接和合适的布局，避免信号冲突和干扰。

3. 元器件选型：根据电路图，选择合适的元器件。

考虑元器件的性能、尺寸、价格和供货情况等因素。

4. PCB 布局设计：根据电路图，在 PCB 上布置元器件的位置。

重要原则是尽量缩短信号线的长度，减少信号损耗和干扰。

5. PCB 绘制：使用 PCB 设计软件，根据布局设计绘制 PCB。

确保电路板布线合理、电流通畅，避免出现短路和开路现象。

6. 网络板连接：布局完成后，将每个元器件用导线连接起来，形成电路。

布线应遵循信号和电源线与地线的分离原则，减少干扰。

7. 电源设计：设计合适的电源电路，提供稳定的电源给电路板中的元器件。

避免电源噪声和浪涌，保证电路的正常工作。

8. 差分对布局：对于高速信号线，应使用差分对布局。

差分对布局能够减少信号的串扰和干扰，提高信号的传输质量。

9. 地线布局：设计合理的地线布局，减少地线回流干扰。

地线应尽量宽厚，减小地线电阻，降低信号的共模干扰。

10. 线宽和间距：根据电流、阻抗和信号速度等需求，确定线宽和间距。

合适的线宽和间距能够减小线路电阻和电容，提高信号传输能力。

11. 焊盘和引脚设计：为每个元器件设计合适的焊盘，以确保元器件的稳定焊接，并保证充分接触。

注意引脚的数量、间距和尺寸。

12. 引脚交叉和走线规划：在合适的位置设计引脚交叉和走线规划，避免引脚交叉和走线冲突，减少电路板的复杂性。

13. DRC 检查：在设计完成后，进行设计规则检查（Design Rule Check）。

检查是否有连线问题、信号冲突、孔径大小等错误。

pcb教学大纲PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的关键部件之一。

随着电子科技的飞速发展，PCB的应用范围也越来越广泛。

为了更好地培养和培训相关人才，制定一份全面而系统的PCB教学大纲势在必行。

一、PCB的基础知识PCB的基础知识是学习和理解PCB设计的基础。

在教学大纲中，应包括PCB的定义、功能、分类、发展历程等内容。

学生需要了解PCB的基本构造，包括导线、孔、焊盘等元件的作用和特点。

此外，还应介绍PCB的制造工艺和相关标准，以便学生能够了解PCB的生产流程和质量要求。

二、PCB设计软件的使用PCB设计软件是进行PCB设计的关键工具。

在教学大纲中，应包括常用的PCB设计软件的介绍和使用方法。

学生需要学习如何创建PCB项目、绘制电路图、布局元件、设置规则等基本操作。

此外，还应教授如何进行信号完整性分析、电磁兼容性设计等高级功能的使用。

三、PCB设计原理与技巧PCB设计原理与技巧是学生在实际设计中必须掌握的关键知识。

在教学大纲中，应包括PCB布线原理、信号传输特性、电磁兼容性设计等内容。

学生需要了解不同布线方式的优缺点，如单层布线、双层布线、多层布线等。

此外，还应介绍如何进行地线和电源线的布局、差分信号的布线等技巧。

四、PCB设计实践PCB设计实践是学生掌握PCB设计技能的重要环节。

在教学大纲中，应包括一系列的实践项目，如简单电路板的设计、复杂电路板的设计、高速信号电路板的设计等。

学生需要通过实践项目来巩固所学的知识，并培养解决实际问题的能力。

此外，还可以组织学生参加PCB设计竞赛，提高他们的设计水平和竞争能力。

五、PCB制造与组装PCB制造与组装是PCB设计的重要环节。

在教学大纲中，应包括PCB制造工艺、组装工艺等内容。

学生需要了解PCB制造的流程和技术要点，如光刻、蚀刻、沉金等工艺。

此外，还应介绍PCB组装的基本原理和方法，如贴片技术、波峰焊接技术等。

画pcb要注意的点
在设计和绘制PCB（Printed Circuit Board，印刷电路板）时，有许多重要的注意事项需要考虑，以确保最终的电路板能够正常工
作并符合预期的性能要求。

以下是一些关于画PCB时需要注意的重点：
1. 确保电路板尺寸和布局合适：在设计PCB时，首先要确保电
路板的尺寸和布局能够容纳所有的元件和连接线路，同时要考虑到
电路板的外部尺寸和形状，以确保适配于最终的应用环境。

2. 确保元件布局合理：在布局元件时，要注意避免元件之间的
干扰和干扰，尽量使元件之间的距离足够远，以减少电磁干扰和串
扰的影响。

3. 确保连接线路设计合理：连接线路的设计要考虑到信号传输
的稳定性和可靠性，要避免过长的连接线路和过多的转弯，以减少
信号衰减和延迟。

4. 确保地线和电源线的设计：地线和电源线是PCB设计中非常
重要的部分，要确保地线和电源线的布局合理，避免出现地回路和
电源噪声的问题。

5. 确保PCB层间连接设计：在多层PCB设计中，要注意层间连
接的设计，确保信号传输的稳定性和可靠性，同时要避免层间连接
导致的信号干扰和串扰。

6. 确保元件焊接质量：在焊接元件时，要确保焊接质量良好，
避免出现焊接不良和短路的问题，以确保电路板的正常工作。

7. 确保PCB的阻抗匹配：在高频电路设计中，要注意PCB的阻抗匹配，确保信号传输的稳定性和可靠性。

总的来说，设计和绘制PCB时需要综合考虑电路布局、元件布局、连接线路设计、地线和电源线设计、层间连接设计、元件焊接质量和阻抗匹配等方面的因素，以确保最终的电路板能够正常工作并符合预期的性能要求。

印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。

在原理图中标注电子元件的符号和相应的连接线路。

2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。

布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。

3.简化原理图：将原理图简化成PCB制作时所需的简化图形。

对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。

4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。

PCB图形包括电路板的轨道、焊盘、孔洞等。

5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。

6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。

制作出带有铜层的PCB板材。

7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。

孔洞用于安装元件和实现电路的连接。

8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。

9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。

10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。

11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。

12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。

13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。

14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。

15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。

16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。

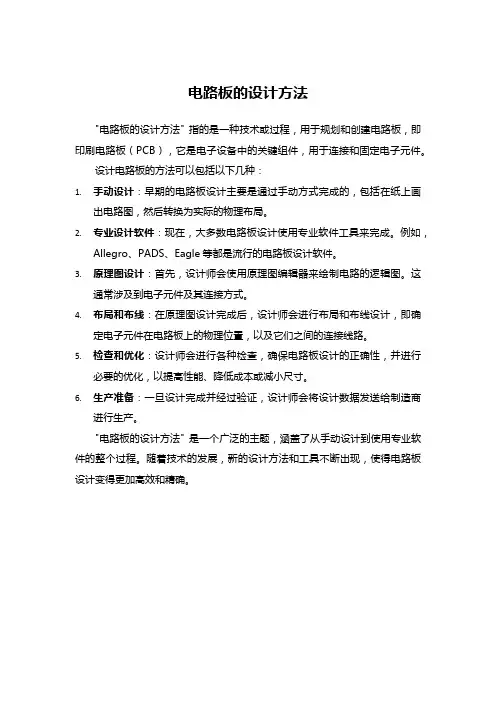

电路板的设计方法
"电路板的设计方法" 指的是一种技术或过程，用于规划和创建电路板，即印刷电路板（PCB），它是电子设备中的关键组件，用于连接和固定电子元件。

设计电路板的方法可以包括以下几种：
1.手动设计：早期的电路板设计主要是通过手动方式完成的，包括在纸上画
出电路图，然后转换为实际的物理布局。

2.专业设计软件：现在，大多数电路板设计使用专业软件工具来完成。

例如，
Allegro、PADS、Eagle等都是流行的电路板设计软件。

3.原理图设计：首先，设计师会使用原理图编辑器来绘制电路的逻辑图。

这
通常涉及到电子元件及其连接方式。

4.布局和布线：在原理图设计完成后，设计师会进行布局和布线设计，即确
定电子元件在电路板上的物理位置，以及它们之间的连接线路。

5.检查和优化：设计师会进行各种检查，确保电路板设计的正确性，并进行
必要的优化，以提高性能、降低成本或减小尺寸。

6.生产准备：一旦设计完成并经过验证，设计师会将设计数据发送给制造商
进行生产。

"电路板的设计方法" 是一个广泛的主题，涵盖了从手动设计到使用专业软件的整个过程。

随着技术的发展，新的设计方法和工具不断出现，使得电路板设计变得更加高效和精确。

PCB画法注意事项PCB（Printed Circuit Board，印刷电路板）是电子产品中非常重要的组成部分，它将电子元器件固定在一块绝缘板（通常是纸/玻璃纤维质）上，并通过导线连接它们以实现电气连接。

在进行PCB设计和绘制时，有一些重要的事项需要注意，以确保最终的电路板质量和性能。

首先，正确的电路设计是成功的PCB设计的基础。

在开展PCB设计之前，要确保对电路功能、信号和功率要求有清晰的理解。

尽量避免设计过于复杂的电路，保证电路逻辑简单，这样可以降低制造成本和提高稳定性。

其次，选择合适的PCB软件工具进行设计非常重要。

市面上有很多PCB设计软件可供选择，如Altium Designer、Eagle、PADS等。

根据个人经验和需求，选择适合的软件可以提高设计效率和准确性。

同时，要熟练掌握所选软件的使用方法和技巧。

在进行PCB布局时，需要注意以下几点：1.元件布局：根据电路板功能和信号传输要求，合理布置元器件位置。

将相互影响较大的元器件尽量远离，以减少干扰。

同时，避免元件之间的短路和过于拥挤的布局，使电路板易于制造和维修。

2.电源布局：电源的分布和连接是PCB设计中的关键因素。

尽量避免电源线与信号线交叉，以减少干扰和噪声。

如果可能，可以使用地平面或配重平面填充层，以提高整体电气性能。

3.散热布局：一些电子器件会发热，因此要在设计中考虑合理的散热布局。

将发热元件尽可能靠近散热片或散热片。

同时，注意确保散热途径的畅通，防止热能聚集导致温度过高。

4.信号完整性：要考虑到信号在PCB上的传输特性，尤其是高速信号的传输特性。

合理布局信号路径，避免信号线过长，减少串扰和反射。

在布局过程中，保持相应信号层的连续性和完整性，如差分信号的走线时要遵循差分对的规则。

在进行PCB绘制时，还需要注意以下几点：1.尺寸规划：在绘制PCB时，要充分考虑目标应用中的尺寸规定。

确保电路板的尺寸适合所需场景。

同时，选择正确的PCB材料和层数，以满足特定的电气性能要求。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

PCB设计技术总结PCB（Printed Circuit Board，印刷电路板）设计技术是通过电子设计自动化工具来完成的电路板设计过程。

它涉及到电路原理图的绘制、电路元件的放置和布线以及整个电路板的外观设计等方面。

1.电路原理图设计电路原理图是PCB设计的起点，它显示了电路中各个元件的连接关系和信号流动方向。

在原理图设计中，必须考虑电路的功能需求，选择合适的元件，并确保电路的稳定性和可靠性。

此外，还需要考虑信号的传输速度和抗干扰能力，因为这些因素将直接影响到电路的性能和稳定性。

2.元件放置和布线元件的放置是指将电路元件放置在电路板上的过程。

在放置元件时，需要考虑各个元件之间的连接关系和电路板上的布局要求。

通常，将主要元件放置在电路板的中央位置，而将次要元件放置在边缘位置，这样可以更好地满足电路板上各个元件的连接和布局要求。

布线是指将元件之间的连接线路绘制在电路板上的过程。

布线可以分为手动布线和自动布线两种方式。

手动布线需要设计师根据电路板上的元件布局和连接关系进行线路的绘制，而自动布线则是通过电子设计自动化工具来实现的。

自动布线的优势在于可以提高布线效率和准确性，但对于复杂的电路设计来说，手动布线更能满足布线的需求。

3.PCB外观设计PCB的外观设计是指对电路板的外观形状和尺寸进行设计。

在外观设计中，需要考虑电路板的安装方式和外形尺寸，以确保电路板能够适配到所需的设备或系统中。

此外，还需要考虑电路板的机械强度和散热性能，以保证电路板的可靠性和稳定性。

4.PCB制造工艺PCB制造工艺是指将设计好的电路板进行制造的过程。

在PCB制造工艺中，包括电路板材料的选择、印刷、固化、成型、钻孔、覆铜、冷焊接、加工和检测等多个环节。

这些环节需要依次进行，以确保电路板的质量和可靠性。

其中，电路板材料的选择和电路板的覆铜等环节对电路板的性能和稳定性有着重要的影响。

综上所述，PCB设计技术是一门复杂而全面的技术。

它需要设计师具备深厚的电路知识和丰富的设计经验，才能够进行有效的设计和制造。
