电机与拖动直流部分作业题20180418

一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在的条件下和的关系。

2、直流电动机的起动方法有：和。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路的基本无关，其主磁通与励磁电流成关系。

456。

78二、123都会突变。

（）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（）6、交流发电机正常发电以后可以断掉直流励磁电源。

（）7、改变电流相序可以改变三相旋转磁通势的转向。

（）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（）9、三相异步电动机的最大磁通势T m的大小与转子电阻r m阻值无关。

（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、简答题（每题5分，共20分）1234四、12N=380V，YλT=2.2，2）中的电3、一台三相异步电动机接到50H Z的交流电源上，其额定转速n N=1455r/min，试求：（1）该电动机的极对数p；（2）额定转差S N；（3）额定转速运行时，转子电动势的频率。

电机与电力拖动答案一1.电动机处于稳态运行转速电磁转矩2.电枢回路串电阻降压起动3.输入电压正比4.不变增大5.减小减小6.短矩绕组分布绕组减小7.0~1驱动性质小于1制动性质8.笼型绕线二1.对2.错3.对4.错5.错6.错7.对8.错9.对10.对三 1.答：由于加工、装配过程中存在机械上的不对称及定子磁性材料性能的不一致性，使得测速发电机转速为零时，实际输出电压并不为零，此时的输出的电压叫剩余电压。

剩余电压的存在引起的测量误差称为剩余电压误差。

减小剩余电压误差的方法是选择高质量各方向性一致的磁性材料，在机加工和装配过程中提高2.方向相反，3.x m4.四1.I st/I N（22.st i N所以不能采用直接起动。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

《电机及电力拖动》习题第一章直流电机1.直流电机有哪些主要部件？各用什么材料制成？起什么作用？2.一直流电动机，已知P N=13kw，U N=220V，n N=1500r/min，η=0.85，求额定电流I N。

3.一直流发电机，已知P N=90kw，U N=230V，n N=1450r/min，η=0.89，求额定电流I N。

4.一台p对极的直流发电机，若将电枢绕组由单叠改为单波（导体数不变），问额定电压、额定电流和额定功率如何变化？5.计算下列各绕组的节距y1、y2和绘制绕组展开图，安放主磁极和电刷，并求出支路对数。

1）单叠绕组2p=4，S=K=18；2）单波绕组2p=4，S=K=19。

6.一台4极直流发电机，电枢绕组为单叠整距绕组，每极磁通φ=3.5×102 wb，电枢总导体数N=152，求当转速n=1200r/min时的空载电动势E。

若改为单波绕组，其他条件不变，则当空载电动势为210V时，发电机转速应为多少？若保持每条支路的电流I=50A不变，求电枢绕组为单叠和单波时，发电机的电磁转矩T em各为多少？7.什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应的性质是什么？对电动机呢？8.什么叫换向？为什么要改善换向？改善换向的方法有哪些？9.说明装置换向极改善换向的原理，一发电机改作电动机或转向改变时，换相极绕组是否需要改接？为什么？10.一台4极80kw、230V、930r/min的并励发电机，在75℃时的电枢回路电阻R a=0.0259Ω，励磁绕组电阻R f=22.8Ω，额定负载时励磁回路串入调节电阻R pf=3.5Ω，电刷压降2ΔU b=2V，铁耗和机械损耗p fe+pΩ=2.3kw，附加损耗p s=0.05PN。

求额定负载时，发电机的输入功率、电磁功率、电磁转矩和效率。

11.一台并励直流电动机，在额定电压U N=220V，额定电流I N=80A的情况下运行，75℃的电枢电阻R a=0.01Ω,电刷接触压降2ΔU b=2V，励磁回路总电阻R rf+R pf=110Ω，附加损耗p s=0.01PN，效率η=0.85。

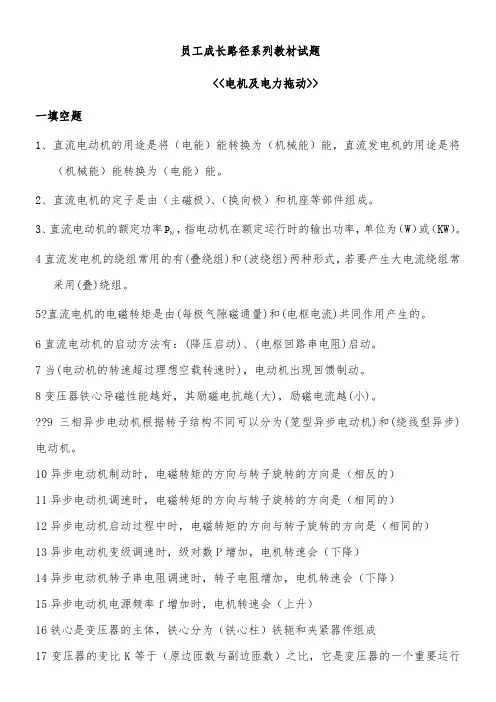

员工成长路径系列教材试题<<电机及电力拖动>>一填空题1、直流电动机的用途是将（电能）能转换为（机械能）能，直流发电机的用途是将（机械能）能转换为（电能）能。

2、直流电机的定子是由（主磁极）、（换向极）和机座等部件组成。

3、直流电动机的额定功率P，指电动机在额定运行时的输出功率，单位为（W）或（KW）。

N4直流发电机的绕组常用的有(叠绕组)和(波绕组)两种形式，若要产生大电流绕组常采用(叠)绕组。

5?直流电机的电磁转矩是由(每极气隙磁通量)和(电枢电流)共同作用产生的。

6直流电动机的启动方法有：(降压启动)、(电枢回路串电阻)启动。

7当(电动机的转速超过理想空载转速时)，电动机出现回馈制动。

8变压器铁心导磁性能越好，其励磁电抗越(大)，励磁电流越(小)。

??9三相异步电动机根据转子结构不同可以分为(笼型异步电动机)和(绕线型异步)电动机。

10异步电动机制动时，电磁转矩的方向与转子旋转的方向是（相反的）11异步电动机调速时，电磁转矩的方向与转子旋转的方向是（相同的）12异步电动机启动过程中时，电磁转矩的方向与转子旋转的方向是（相同的）13异步电动机变级调速时，级对数P增加，电机转速会（下降）14异步电动机转子串电阻调速时，转子电阻增加，电机转速会（下降）15异步电动机电源频率f增加时，电机转速会（上升）16铁心是变压器的主体，铁心分为（铁心柱）铁轭和夹紧器件组成17变压器的变比K等于（原边匝数与副边匝数）之比，它是变压器的一个重要运行参数18电流互感器在运行中不得使副边绕组（开路）19直流电机改善换向常用的方法为（选用适当的电刷）（移动电刷的位置）（加装换向磁极）20直流发电机的电磁转矩是（制动转矩）其方向与电枢旋转方向（相反）直流电动机的电磁转矩是（驱动转矩）其方向与电枢旋转方向（相同）21并励电动机适用于对（启动转矩）要求不高，且负载变化时要求（转速）稳定的场合，串励电动机适用于要求（较大启动转矩），负载变化时（转速）允许变化的场合22电动机从空载到额定负载时，转速下降不多，称为（硬机械）特性，转速下降过多，称为（软机械）特性23直流电动机的制动常采用（能耗制动）（反接制动）（回馈制动）三种方法24直流电动机的调速方法有（改变电枢回路电阻）（改变励磁回路电阻）（改变电枢电压）三种25同步电动机与异步电动机相比，区别是它们的转速（恒定不变）和（负载大小没有关系）26同步电动机的启动方法有两种：一是（同步启动）二是（异步启动）27分相式单相异步电动机转子是（笼）型式的，分相的方法可以是在起动绕组中（串电容）。

第一部分 直流机1－1 为什么直流电机能发出直流电？如果没有换向器，直流电机能不能发出直流电流？ 1－2 试判断下列情况下，电刷两端电压性质：（1） 磁极固定，电刷与电枢同时旋转： （2） 电枢固定，电刷与磁极同时旋转。

1－6 已知某直流电动机铭牌数据如下，额定功率)(75kw PN=，额定电压)(220v UN=，额定转速)/(1500m r n N =，额定效率%5.88=ηN，试求该电机的额定电流。

1－7 已知某直流电动机的额定功率)(240kw PN=，额定电压)(460v U N =，额定转速)/(600m r nN=，试求该电机的额定电流。

1－12 一台直流发电机额定容量180kw ，额定电压230伏，额定转速1450r/m ，额定效率89.5%,求额定输入功率和额定电流。

2－1 何谓主磁通？何谓漏磁通？漏磁通大小与那些因素有关？ 2－2 试述,k i,l i,k δ,k σ,k μαi等物理量的物理概念。

2－3 何谓饱和现象？电机的磁路为什么会出现饱和现象?饱和对电机运行性能有何影响？ 2－4 一台14kw ，220伏，1000r/min 的四极直流电动机，槽高h δ＝0.03m ，磁极高hm＝0.09m ，电枢磁轭长La＝0.103m ，机座磁轭长L j＝0.357m ，气隙δ＝0.0022m ，气隙系数26.1=k δ。

电枢铁心由D11硅钢片迭成，磁极用0.001m 厚钢板迭成，机座用铸钢。

已知空载额定电压时电机磁路各部分磁密为T 76.0=B δ，T z78.13/1=B ，T m 34.1=B ，T a12.1=B，T j 2.1=B ，试求每对极所需的励磁磁势和饱和系数。

2－6 一台四极单迭绕组的直流电机。

（1） 如果取出相邻的两组电刷，只用剩下的两外两组电刷是否可以？对电机性能有何影响？端电压有何变化？此时发电机能供给多大的负载（用额定功率的百分数表示）；（2） 如果有一元件断线，电刷间的电压有何变化？电流有何变化？ （3） 若只用相对的两组电刷是否能够运行？ （4） 若有一极失磁，将会产生什么后果？ 2－8 试计算下列各绕组的节距y 1，y2，y和yK，绘制绕组展开图，安放主极及电刷，并求并联支路对数。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。

项目一一、选择1、直流电动机在串电阻调速过程中，若负载转矩保持不变，则 A 保持不变。

A：输入功率， B：输出功率，C：电磁功率， D：电机的效率。

2、一台串励直流电动机运行时励磁绕组突然断开，则 A 。

A：电机转速升到危险的高速， B：保险丝熔断C：上面情况都不会发生。

3、一台并励直流发电机希望改变电枢两端正负极性，采用的方法是 A 。

Ａ：改变原动机的转向Ｂ：改变励磁绕组的接法Ｃ：既改变原动机的转向又改变励磁绕组的接法4、起动直流电动机时，磁路回路应 B 电源。

A；与电枢回路同时接入 B：比电枢回路先接入C：比电枢回路后接入5、在直流电机中，电枢的作用是B______。

A：将交流电变为直流电 B：实现直流电能和机械能之间的转换C：在气隙中产生主磁通 D：将直流电流变为交流电流6、直流电机的调速方法中，适合恒转矩负载并且低速时稳定性较好的是_B___。

A：弱磁调速 B：降压调速C：串电阻调速 D：变频调速7直流电动机工作在电动机状态稳定运行时，电磁转矩的大小由（C ）决定A、电压的大小；B、电枢电阻的大小；C、负载转矩和空载转矩的大小；D、磁场的大小。

8直流电机U＝240V，Ea＝220V，则此电机为（ A）。

A、电动机状态；B、发电机状态9直流电动机起动时电枢回路串入电阻是为了( B )。

A.增加起动转矩B.限制起动电流C.增加主磁通D.减少起动时间10并励直流发电机的额定输出功率P N等于( C )A.U N I NηNB.U N I N/ηNC.U N I N11直流电动机中，电动势的方向与电枢电流方向______，直流发电机中，电动势的方向与电枢电流的方向______。

( C )A. 相同，相同B. 相同，相反C. 相反，相同D. 相反，相反12直流电机的磁极和电枢的铁心选材应是(C )。

A、电枢用硅钢片，磁极用整块铸钢B、电枢用整块铸钢，磁极用钢板冲片叠成C、电枢用硅钢片，磁极用钢板冲片叠成D、因是直流无铁损，故两者均可用整块铸钢13.直流并励电动机的电势平衡方程式可写成__D_____。

电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。

5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。

5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

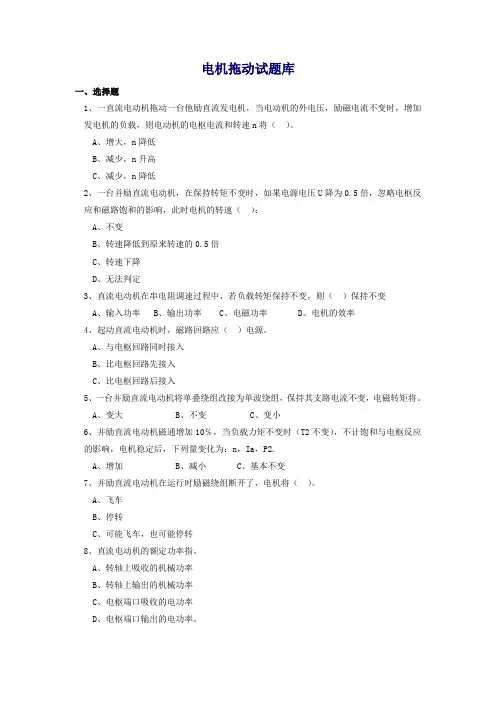

电机拖动试题库一、选择题1、一直流电动机拖动一台他励直流发电机，当电动机的外电压，励磁电流不变时，增加发电机的负载，则电动机的电枢电流和转速n将（）。

A、增大，n降低B、减少，n升高C、减少，n降低2、一台并励直流电动机，在保持转矩不变时，如果电源电压U降为0.5倍，忽略电枢反应和磁路饱和的影响，此时电机的转速（）：A、不变B、转速降低到原来转速的0.5倍C、转速下降D、无法判定3、直流电动机在串电阻调速过程中，若负载转矩保持不变，则（）保持不变A、输入功率B、输出功率C、电磁功率D、电机的效率4、起动直流电动机时，磁路回路应（）电源。

A、与电枢回路同时接入B、比电枢回路先接入C、比电枢回路后接入5、一台并励直流电动机将单叠绕组改接为单波绕组，保持其支路电流不变，电磁转矩将。

A、变大B、不变C、变小6、并励直流电动机磁通增加10℅，当负载力矩不变时（T2不变），不计饱和与电枢反应的影响，电机稳定后，下列量变化为：n，Ia，P2.A、增加B、减小C、基本不变7、并励直流电动机在运行时励磁绕组断开了，电机将（）。

A、飞车B、停转C、可能飞车，也可能停转8、直流电动机的额定功率指。

A、转轴上吸收的机械功率B、转轴上输出的机械功率C、电枢端口吸收的电功率D、电枢端口输出的电功率。

9、欲使电动机能顺利起动达到额定转速，要求（）电磁转矩大于负载转矩。

A、平均B、瞬时C、额定10、负载转矩不变时，在直流电动机的励磁回路串入电阻，稳定后，电枢电流将，转速将（）。

A、上升，下降B、不变，上升C、上升，上升11、直流发电机电刷在几何中心线上，如果磁路饱和，这时电枢反应是（）a.去磁b.助磁c.不去磁不助磁12、三相异步电动机在运行中，把定子两相反接，则转子转速会（）a.升高b.下降到零c.下降至零再反方向转13、直流电机的最大效率大致出现在（）%负载时。

a.70b. 80c.9014、一台三相异步电动机，其 nN=1470 r/min，则电机的磁极数为（）a. 2b.4c. 615、直流电动机采用降压启动，其目的是（）a.为使启动过程平稳b.减小启动电流c.减小启动转矩16、直流电动机（）方式制动最不经济。

一．填空题1.变压器是一种静止电器，它可以改变（ 电压 ）和（ 电流 ）。

2.直流电动机的起动方法有：( 电枢串电阻 )起动和( 降压 )起动。

3.一台并励直流电动机，若把电源极性反接，则电动机转向（ 不变 ）。

4.直流电机电磁转矩的数学表达式为( T em =C T ΦI a )，对于直流发电机，电磁转矩的性质为( 制动转矩 )，对于直流电动机机，电磁转矩的性质为（ 驱动转矩 ）5.变压器空载时，电源电压下降，则m Φ（ 变小 ） ，0I （ 变小 ） ，Fe P （ 变小 ） ，m Z （ 变大 ），变比k （ 不变 ）。

6.生产机械的负载从转矩特性上分，基本上可归纳为三大类，分别是（ 恒转矩 ）负载、( 恒功率 )负载和（泵与风机 ）负载。

7.直流发电机换向装置的作用是将电枢绕组内的（ 交流电 ）转变成电刷间的（ 直流电 ）。

8.变压器铁心导磁性能越好，则其励磁电抗（ 大 ），励磁电流（ 小 ）。

9.他励直流电动机的调速方法有( 变极 )调速、（ 变频 ）调速和（变转差率 ）调速。

10.当直流电机运行为发电机状态时，电磁转矩性质为( 制动 )，电动势的性质为( 反电动势 )。

11.一台单相变压器，空载实验测得Ω=Ω=86,9.1m m X R 。

若一次侧加很小的直流电压，二次侧开路，则=m R （ 0 ）Ω，=m X （ 0 ）Ω。

12.电力拖动系统的运动方程式为（ dtdn GD T T l em⋅=-3752 ），在满足（ L em T T = ）条件时电机为稳态运行。

13.他励直流电动机的电磁制动方法有（ 能耗 ）制动、（ 反接 ）制动和（ 回馈 ）制动。

14.直流电机的电磁转矩是由(每极气隙磁通量 )和( 电枢电流 )共同作用产生的。

15.在其他条件不变的情况下，变压器一次侧匝数减少，若不考虑磁路饱和及漏阻抗压降的影响，则m Φ（ 增大 ），0I （ 增大 ），m X （ 减小 ） ，k（ 减小 ）。

《电机与拖动》第一部分直流电机试题库及答案一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

第一章 直流电机1-3 直流发电机和直流电动机中的电磁转矩 T 有何区别？它们是怎样产生的？而直流 发电机和直流电动机中的电枢电动势， E a 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩 T 是制动性质的，直流电动机的电磁转矩 T 是驱（拖）动 性质的， 它们都是由载流导体在磁场中受到的电磁力， 形成了电磁转矩； 直流发电机的电枢 电动势 E a 大于电枢端电压 U ，直流电动机的电枢电动势 E a 小于电枢端电压 U ，电枢电动势 E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？ 解：直流电机的主要部件有定子：主磁极（产生主极磁场） 、机座（机械支撑和导磁作 用）、换向极（改善换向） 、电刷（导入或导出电量） ；转子：电枢铁心（磁路的一部分，外 圆槽中安放电枢绕组） 、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量 转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？ 解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变 电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用， 即把电刷间的直流电逆 变成线圈（元件）内的交变电，以保证电动机能向一个方向旋转。

1-6 一台 Z2 型直流发电机， P N 145kW ,U N 230V , n N 1450r /min, 求该发电机1-7 一台 Z2 型直流发电机， P N 160kW ,U N 220V, N 90%,n N 1500r / min,求该额定电流是多少？1-10 电枢反应对气隙磁场有何影响？ 解：电枢反应使合成磁场发生畸变，磁路饱和时有去磁作用。

1-11 有一台四极直流电机，电枢绕组为单叠整距绕组， 每极磁通为 3.5× 10-2Wb ，电枢总导线数 N=152，转速 n 1200 r / min 。

1. 串励直流电动机在电源反接时，电枢电流方向 ，磁通方向 ，转速n 的方向 。

答：反向，反向，不变。

2. 并励直流电动机，当电源反接时，其中I a 的方向 ，转速方向 。

答：反向，不变。

1. 在直流电机中，公式n C E e a Φ=Ф和a T I C T Φ=中Φ指的是 ：A ：每极合成磁通 ，B ：所有磁极的总磁通，C ：主磁通每极磁通 ，D ：以上都不是 。

答：A2. 起动直流电动机时，磁路回路应 电源。

A ；与电枢回路同时接入，B ：比电枢回路先接入，C ：比电枢回路后接入。

答：B3. 若并励直流发电机转速上升20％，则空载时发电机的端电压U 0将 。

A ：升高20％ B ：升高大于20％ C ：升高小于20％ D ：不变答：B4. 直流电动机的额定功率指 。

A,转轴上吸收的机械功率； B,转轴上输出的机械功率C,电枢端口吸收的电功率 D,电枢端口输出的电功率。

答：B判断题：1. 直流电机主磁通既链着电枢绕组又链着励磁绕组，因此这两个绕组中都存在着感应电势。

（ ） 答：错2. 他励直流电动机降低电源电压调速与减小磁通调速都可以做到无级调速。

（ ） 答：对3. ★直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势。

（ ） 答：错4. 直流电机的转子转向不可改变。

（ ） 答：错5. 同一台直流电机既可作发电机运行，由可作电动机运行。

（ ） 答：对问答题：1. 一台并励直流电动机原运行于某一a I 、n 、E 和em T 值下，设负载转矩2T 增大，试分析电机将发生怎样的过渡过程，并将最后稳定的a I 、n 、E 和em T 的数值和原值进行比较。

答 直流电动机稳定运行时，02T T T em +=，2T 增大后，02T T T em +<，从而使得n 下降。

由n C E E Φ=知，E 下降，而aa R E U I -=，因此，a I 上升。

a T em I C T Φ=，故em T 上升。

电机及拖动试题(一）一、单项选择题1、在直流电机得公式Ｅa=C eΦｎ以及T e＝CＴΦI a中,Φ指得就是( ）A、每极合成磁通量Ｂ、所有磁极总磁通量C、主磁通每极磁通量D、每对极合成磁通量2、造成她励直流电动机固有机械特性就是一条略微下垂得直线原因就是（)A、负载转矩B、电源电压C、气隙磁通Ｄ、电枢电阻降压3、一台5０Hz三相感应电动机得转速n＝720r/min，则该电机得极数以及同步转速为（)A、4极，1５00r/minB、６极，１0００ｒ/miｎＣ、8极,75０r/mｉn Ｄ、10极,600r/miｎ4、一台５0Ｈz三相感应电动机得拖动额定恒转矩负载运行时,若电源电压下降1０％，则此时电动机得电磁转矩T a为（）A、T aNＢ、0、8１T aN C、０、９TａN Ｄ、＞T aN５、在三相感应电动机等效电路中,其中附加电阻（１—s）/（ｓR2＇）上所消耗得电功率等于（）A、输出功率P2Ｂ、输入功率P1C、电磁功率P mD、总机械功率PΩ6、一台绕线式感应电动机，在恒定负载下,以转差率s运行，当转子边串入电阻Ｒ=2R２＇(R已折算到定子边0，测得转差率将为() A、等于原先得转差率s B 、三倍等于原先得转差率sC、两倍等于原先得转差率sD、无法确定7、如果有一台三相感应电动机运行在转差率ｓ＝０、25得工况下，此时通过气隙传递得功率有（)A、2５％得转子铜耗B、7５％就是转子铜耗Ｃ、７５%就是输出功率Ｄ、全机械功率8、三相感应电动机与电磁转矩得大小成正比得就是(）A、电磁功率B、输出功率C、输入功率D、全机械功率9、电机气隙应取尽可能小得主要目得就是(）A、减小附加损B、提高功率因素C、减小电机体积D、提高运行可靠性10、不能作为降低鼠笼型异步电动机堵转电流得方法就是( )A、降低电源电压B、定子边串接电抗C、定子绕组接法D、绝缘等级11、绕线式异步电动机转子串电阻调速得机械特性所具有得特点就是（）A、串接电阻越大,堵转转矩越小B、最大转矩提高C、转差率与转子总电阻成正比D、串接电阻越大,堵转转矩越小12、已知一台直流电动机得额定数据如下：额定功率P N=１6０KW，额定电压U N=220V,额定效率ηＮ＝90％，额定转速ηN=１500ｒ/min，则该电机得额定电流为()A、０、5３9安Ｂ、０、０8安Ｃ、７27安D、80８安13、一台她励直流电动机得额定功率PＮ＝２０KW，额定电压U N=２２0v，额定电流IＮ=7８、８Ａ，额定转速ηN=1５00ｒ／ｍin，电枢回路总电阻R a=0、2Ω,则该电动机得理想空载转速为（)14、她励直流电动机电枢回路串电阻后，其理想空载转速具有特点为（）A、不变B、增大C、减小D、为015、直流电动机中电枢电阻调速方法得调速范围只能在（)A、零以上Ｂ、零与基速之间Ｃ、基速以上D、基速以下16、一台串励直流电动机在某一负载转矩时，电流I=4０A，转速n=１000r/min,电枢电阻Ｒｆ=0、08Ω，线路电压为110ｖ，不计磁场得饱与效应.如果负载转矩增加到4倍,则电流为( )A、40AB、80AC、1２0AD、１60Ａ17、衡量伺服电动机性能主要有电动机调节特性以及（)A、转速特性Ｂ、转矩特性C、效率特性D机械特性18、一台直流伺服电动机带一恒定负载，起动电压为5０Ｖ时转速为ｎ=１50０r/mｉn，若要求转速达到n=3000r／mｉn,则需加电压为（）A、89VB、93VC、９７V Ｄ、1０0V19、电机定子铁心硅钢片得两面均涂有绝缘漆就是为了（）A、增加叠压强度Ｂ、降低叠压强度Ｃ、减小涡流损耗D、运转功率20、在交流异步电动机中,标志调速系统效率高低得物理量就是( ）A、电磁功率B、转差功率Ｃ、机械功率Ｄ、运转功率二、填空题1、直流电机得定子主要由_＿__＿___、换向极、＿______＿、电刷装置构成。
