桥涵水文2011.4

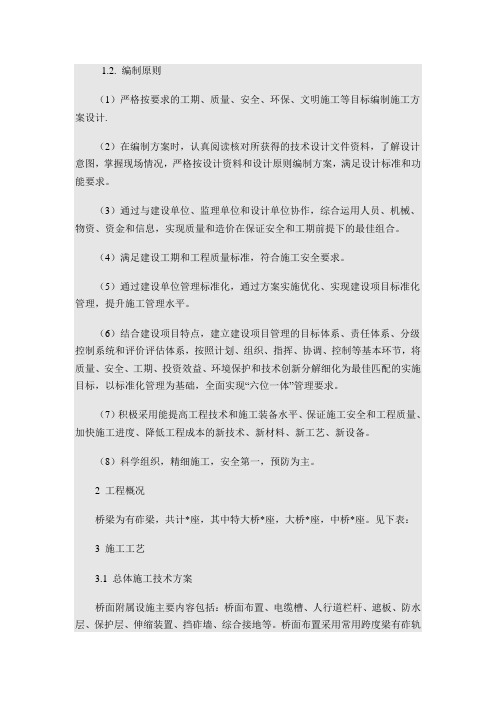

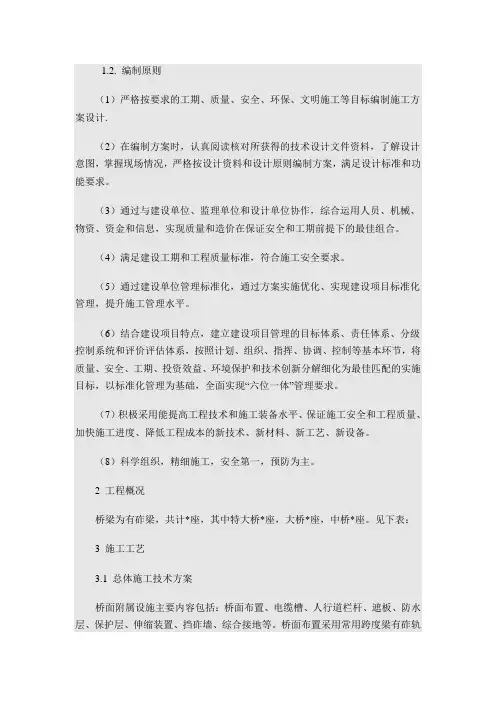

1.2. 编制原则（1）严格按要求的工期、质量、安全、环保、文明施工等目标编制施工方案设计.（2）在编制方案时，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制方案，满足设计标准和功能要求。

（3）通过与建设单位、监理单位和设计单位协作，综合运用人员、机械、物资、资金和信息，实现质量和造价在保证安全和工期前提下的最佳组合。

（4）满足建设工期和工程质量标准，符合施工安全要求。

（5）通过建设单位管理标准化，通过方案实施优化、实现建设项目标准化管理，提升施工管理水平。

（6）结合建设项目特点，建立建设项目管理的目标体系、责任体系、分级控制系统和评价评估体系，按照计划、组织、指挥、协调、控制等基本环节，将质量、安全、工期、投资效益、环境保护和技术创新分解细化为最佳匹配的实施目标，以标准化管理为基础，全面实现“六位一体”管理要求。

（7）积极采用能提高工程技术和施工装备水平、保证施工安全和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。

（8）科学组织，精细施工，安全第一，预防为主。

2 工程概况桥梁为有砟梁，共计*座，其中特大桥*座，大桥*座，中桥*座。

见下表：3 施工工艺3.1 总体施工技术方案桥面附属设施主要内容包括：桥面布置、电缆槽、人行道栏杆、遮板、防水层、保护层、伸缩装置、挡砟墙、综合接地等。

桥面布置采用常用跨度梁有砟轨道整孔双线箱梁桥面布置；电缆槽盖板、桥梁遮板、人行道栏杆采用小型构件预制厂集中预制；防水层采用改性沥青防水卷材和无需卷材的聚氨脂防水涂料型防水层施工工艺；保护层采用现浇C40细石聚丙烯纤维网或聚丙烯腈纤维砼；伸缩装置采用厂购成品伸缩缝按照设计施工工艺现场安装；挡砟墙在桥上进行现场浇筑；综合接地采用常用跨度梁有砟轨道整孔双线箱梁综合接地布置。

3.2 施工方法3.2.1 桥面布置采用常用跨度梁有砟轨道整孔双线箱梁桥面布置，接触网支柱设在桥面板外缘，内侧距线路中心线不小于3.0m，挡砟墙内侧距线路中心2.2m，电缆槽两侧设置，通信信号电缆合槽槽道净宽350mm，电力槽净宽200mm。

桥涵研究方法：1数理统计法这种方法把水文现象的特征值(水位、流量)看成随机变量，运用概率论的基本原理，逐一计算各特征值出现的频率，再按《公路工程水文勘测设计规范》所规定的容许破坏率或要求的安全率，从中选中合适的设计值。

2.成因分析法此方法从径流与降水的成因关系，建立水文现象特征值的物理数学模型，并以此求解各类水文计算问题。

但因水文现象的复杂性，仍难以在成因机理上找到合适的概括，也难以得到十分理想的结果。

3.地理综合法此方法通过实测资料的整体分析，建立一些水文特征值的地区性经验公式或在地图上绘制成水文特征值的等值线图，也可以制成专用计算表。

等值线图在一定程度上可以反映水文值的空间分布。

此法应用较为简易，对于缺乏实测资料地区很有实用意义。

水文循环影响因素：文循环，指降雨、径流、蒸发、再降雨的过程。

都有不同的影响因素。

降雨，分为台风雨、对流雨、锋面雨。

这样与气旋、蒸发量、季风等很多因素有关。

径流与下垫面条件，径流系数、汇流系数有关。

蒸发与温度、太阳辐射有关。

以及人类活动因素的影响水文现象的特点：文现象在时间变化上存在着准周期性和随机性水文现象在空间分布上存在着地带性和特殊性水文现象在时间变化和空间分布上存在着关联性和相似性河流的分段：源．上游．中游．下游．河口河流的基本特性：流长度，河流弯曲系数，横纵断面，纵横比降流域的概念：个水系的集水区域称为流域，即分水岭锁包围的区域河川径流的概念：集陆地表面和地下而进入河道的水流。

包含大气降水和高山冰川积雪融水产生的动态地表水及绝大部分动态地下水，是构成水分循环的重要环节，是水量平衡的基本要素。

分为四个阶段：江水阶段，流域蓄渗阶段，坡面漫流阶段，河网汇流阶段河川径流的特征值：一）流量Q 单位m3/s单位时间通过某一流水断面的水量。

——全断面平均流速A——过水断面面积（二）径流总量W 单位m3某时段内通过某一断面的总水量。

W=QT（三）径流深度R 单位mm径流总量平铺在整个流域面积（F）上所求得的水层深度。

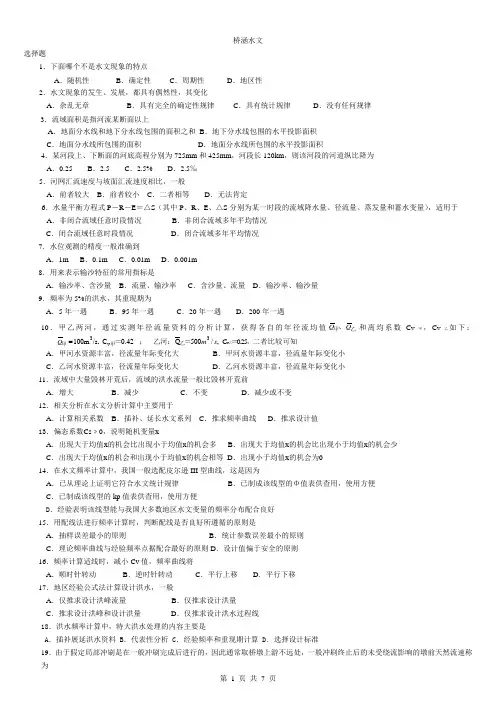

桥涵水文选择题1．下面哪个不是水文现象的特点A ．随机性B ．确定性C ．周期性D ．地区性2．水文现象的发生、发展，都具有偶然性，其变化A ．杂乱无章B ．具有完全的确定性规律C ．具有统计规律D ．没有任何规律3．流域面积是指河流某断面以上A ．地面分水线和地下分水线包围的面积之和B ．地下分水线包围的水平投影面积C ．地面分水线所包围的面积D ．地面分水线所包围的水平投影面积4．某河段上、下断面的河底高程分别为725mm 和425mm ，河段长120km ，则该河段的河道纵比降为A ．0.25B ．2.5C ．2.5%D ．2.5‰5．河网汇流速度与坡面汇流速度相比，一般A ．前者较大B ．前者较小C ．二者相等D ．无法肯定6．水量平衡方程式P －R －E ＝△S （其中P 、R 、E 、△S 分别为某一时段的流域降水量、径流量、蒸发量和蓄水变量），适用于A ．非闭合流域任意时段情况B ．非闭合流域多年平均情况C ．闭合流域任意时段情况D ．闭合流域多年平均情况7．水位观测的精度一般准确到A ．1mB ．0.1mC ．0.01mD ．0.001m8．用来表示输沙特征的常用指标是A ．输沙率、含沙量B ．流量、输沙率C ．含沙量、流量D ．输沙率、输沙量9．频率为5%的洪水，其重现期为A ．5年一遇B ．95年一遇C ．20年一遇D ．200年一遇10．甲乙两河，通过实测年径流量资料的分析计算，获得各自的年径流均值乙甲、Q Q 和离均系数C V甲，C V 乙如下：,/500Q 0.42C /s,100m 3v 3s m Q ＝；　乙河：＝乙甲甲 C v 乙＝0.25，二者比较可知 A ．甲河水资源丰富，径流量年际变化大 B ．甲河水资源丰富，径流量年际变化小C ．乙河水资源丰富，径流量年际变化大D ．乙河水资源丰富，径流量年际变化小11．流域中大量毁林开荒后，流域的洪水流量一般比毁林开荒前A ．增大B ．减少C ．不变D ．减少或不变12．相关分析在水文分析计算中主要用于A ．计算相关系数B ．插补、延长水文系列C ．推求频率曲线D ．推求设计值13．偏态系数Cs ﹥0，说明随机变量xA ．出现大于均值x 的机会比出现小于均值x 的机会多B ．出现大于均值x 的机会比出现小于均值x 的机会少C ．出现大于均值x 的机会和出现小于均值x 的机会相等D ．出现小于均值x 的机会为014．在水文频率计算中，我国一般选配皮尔逊III 型曲线，这是因为A ．已从理论上证明它符合水文统计规律B ．已制成该线型的Φ值表供查用，使用方便C ．已制成该线型的kp 值表供查用，使用方便D ．经验表明该线型能与我国大多数地区水文变量的频率分布配合良好15．用配线法进行频率计算时，判断配线是否良好所遵循的原则是A ．抽样误差最小的原则B ．统计参数误差最小的原则C ．理论频率曲线与经验频率点据配合最好的原则D ．设计值偏于安全的原则16．频率计算适线时，减小Cv 值，频率曲线将A ．顺时针转动B ．逆时针转动C ．平行上移D ．平行下移17．地区经验公式法计算设计洪水，一般A ．仅推求设计洪峰流量B ．仅推求设计洪量C ．推求设计洪峰和设计洪量D ．仅推求设计洪水过程线18．洪水频率计算中，特大洪水处理的内容主要是A ．插补展延洪水资料B ．代表性分析C ．经验频率和重现期计算D ．选择设计标准19．由于假定局部冲刷是在一般冲刷完成后进行的，因此通常取桥墩上游不远处，一般冲刷终止后的未受绕流影响的墩前天然流速称为A ．冲止流速B ．起动流速C ．行近流速D ．均衡流速20．设计洪水是指A ．符合设计标准要求的洪水B ．设计断面的最大洪水C ．任一频率的洪水D ．历史最大洪水21．水文现象是一种自然现象，它具有A ．不可能性B ．偶然性C ．必然性D ．既具有必然性，也具有偶然性22．甲、乙两流域除流域植被率甲大于乙外，其它流域下垫面因素和气象因素均相同，对相同降雨所形成的流量过程，甲流域的洪峰流量比乙流域的A ．峰现时间晚、洪峰流量大B ．峰现时间早、洪峰流量大C ．峰现时间晚、洪峰流量小D ．峰现时间早、洪峰流量小23．目前全国水位统一采用的基准面是A ．大沽基面B ．吴淞基面C ．珠江基面D ．黄海基面24．流域汇流过程主要包括A ．坡面漫流和坡地汇流B ．河网汇流和河槽集流C ．坡地汇流和河网汇流D ．坡面漫流和坡面汇流25．某流域面积为500km 2，多年平均流量为7.5m 3/s ，换算成多年平均径流深为A ．473mmB ．500mmC ．805mmD ．887.7mm26．某流域的一场洪水中，地面径流的消退速度与地下径流的相比A ．前者小于后者B ．前者大于后者C ．前者小于等于后者D ．二者相等27．山区河流的水面比降一般比平原河流的水面比降A ．大B ．小C ．平缓D ．相当28．减少抽样误差的途径是A ．增大样本容量B ．提高观测精度C ．改进测验仪器D ．提高资料的一致性29．水文现象中，大洪水出现机会比中、小洪水出现机会小，其密度曲线为A ．负偏B ．对称C ．正偏D ．双曲函数曲线30．用暴雨资料推求设计洪水的原因是A ．用暴雨资料推求设计洪水精度高B ．用暴雨资料推求设计洪水方法简单C ．流量资料不足或要求多种方法比较D ．大暴雨资料容易收集31．在水文计算中进行相关插补延长资料时，一般要求相关系数A ．绝对值大于1B ．绝对值大于0.8C ．大于0.5D ．不等于032．某河流断面的年输沙量可以由如下计算求得。

水位：横断面内，自由水面高出某一水准基面的高度深弘线：河流中沿水流方向各横断面最大水深点的连线河流长度：一般天然河流，从和元到河口距离河流比降含沙量是单位体积内水流中所含悬移质的质量，单位是kg/m3导治线：将各个把头的连线设计成一条平滑的曲线或直线河流流域：降落到地面上的水，被高地山岭分隔而汇集到不同河流中，这些汇集水流区域。

流域蓄渗过程：植物截留，入渗和填洼的整个过程河槽集流：坡面漫流的雨水汇入河槽后顺着河道由小沟到支流，由支流到干流，最后到达流域出口断面调治构造物主要包括：导流堤，丁坝，其它桥头防护工程调治构造物作用：调节水流，引导水流均匀顺畅地流过桥孔，防止桥下断面和上下游附近的河床河岸发生不利变形，确保桥梁安全。

推移质输沙率：单位时间内在过水断面单位河槽宽度上，通过的推移质的质量。

设计流量：根据国家技术标准规定的某一设计洪水频率，推算该频率相应洪水的洪峰流量。

平均潮面：半潮面即平均高潮和平均低潮的平均值潮高基准面：潮汐表预报潮位的起算面河床床面粗化：河床表面层的泥沙粒径逐渐增加，形成自然铺砌的现象理论深度基准面：理论计算得到的最低潮面，作为海图上标明深度的基准面三种水力计算图式：无压力式，半压力式，压力式。

海浪一般是由风引起的波浪涌浪以及涌浪传播到海岸所引起的近岸波总称流量过程线和水位过程线：河流的流量和水位都是随时间而不断变化的，流量和水位随时间而变化的关系曲线河川径流的大小和变化，通常用流量和水位表示流量计算：一、二、三、五点法降雨，蓄渗，坡面漫流和河槽集流是从降雨开始到出口断面产生径流经历的过程洪峰的最高水位一般迟于最大流量洪水调查主要是在桥位上下游调差历史上各次较大洪水水位，确定洪水比降，推算相应的历史洪水流量，作为水文分析和计算的依据河流的流量：是过水断面面积和断面平均流速的乘积在使用水文站整编资料时应进行复核，一般可重点复核水位和流量资料水文现象的特性：周期性地区性不重复性水文现象的分析研究方法：成因分析法地区归纳法数理统计法频率为2%的流量重现期为50年，表明该流量可能出现的时间间隔平均为50年桥涵设计洪水频率均值反映密度曲线的位置变化，变差系数反映密度曲线的高矮情况，偏差系数反映密度曲线的偏斜程度，均值反映频率曲线的位置高低，变差系数反映频率曲线的陡坦程度，偏差系数反映频率曲线的曲率大小。

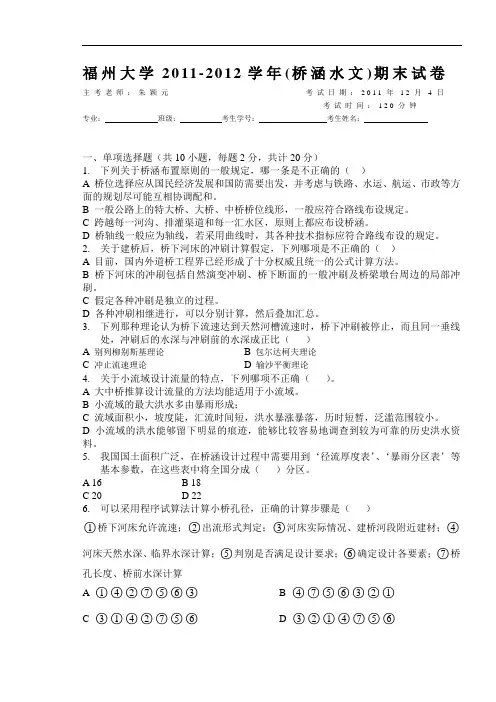

福州大学2011-2012学年(桥涵水文)期末试卷主考老师：朱颖元考试日期：2011年12月4日考试时间：120分钟专业：班级：考生学号：考生姓名：一、单项选择题（共10小题，每题2分，共计20分）1.下列关于桥涵布置原则的一般规定，哪一条是不正确的（）A 桥位选择应从国民经济发展和国防需要出发，并考虑与铁路、水运、航运、市政等方面的规划尽可能互相协调配和。

B 一般公路上的特大桥、大桥、中桥桥位线形，一般应符合路线布设规定。

C 跨越每一河沟、排灌渠道和每一汇水区，原则上都应布设桥涵。

D 桥轴线一般应为轴线，若采用曲线时，其各种技术指标应符合路线布设的规定。

2.关于建桥后，桥下河床的冲刷计算假定，下列哪项是不正确的（）A 目前，国内外道桥工程界已经形成了十分权威且统一的公式计算方法。

B 桥下河床的冲刷包括自然演变冲刷、桥下断面的一般冲刷及桥梁墩台周边的局部冲刷。

C 假定各种冲刷是独立的过程。

D 各种冲刷相继进行，可以分别计算，然后叠加汇总。

3.下列那种理论认为桥下流速达到天然河槽流速时，桥下冲刷被停止，而且同一垂线处，冲刷后的水深与冲刷前的水深成正比（）A别列柳别斯基理论B包尔达柯夫理论C 冲止流速理论D输沙平衡理论4.关于小流域设计流量的特点，下列哪项不正确（）。

A 大中桥推算设计流量的方法均能适用于小流域。

B 小流域的最大洪水多由暴雨形成；C 流域面积小，坡度陡，汇流时间短，洪水暴涨暴落，历时短暂，泛滥范围较小。

D 小流域的洪水能够留下明显的痕迹，能够比较容易地调查到较为可靠的历史洪水资料。

5.我国国土面积广泛，在桥涵设计过程中需要用到‘径流厚度表’、‘暴雨分区表’等基本参数，在这些表中将全国分成（）分区。

A 16B 18C 20D 226.可以采用程序试算法计算小桥孔径，正确的计算步骤是（）○1桥下河床允许流速；○2出流形式判定；○3河床实际情况、建桥河段附近建材；○4河床天然水深、临界水深计算；○5判别是否满足设计要求；○6确定设计各要素；○7桥孔长度、桥前水深计算A ○1○4○2○7○5○6○3B ○4○7○5○6○3○2○1C ○3○1○4○2○7○5○6D ○3○2○1○4○7○5○67.当涵洞的进水口断面全部被淹没，而出水口断面没有完全被淹没，这种形式称为（）A无压力式涵洞B半压力式涵洞C压力式涵洞自由式出流D压力式涵洞淹没式出流8.对于冲积漫流河段上大中桥的桥孔布设，下列哪项要求不准确（）A 可采用一河一桥或一河多桥。
