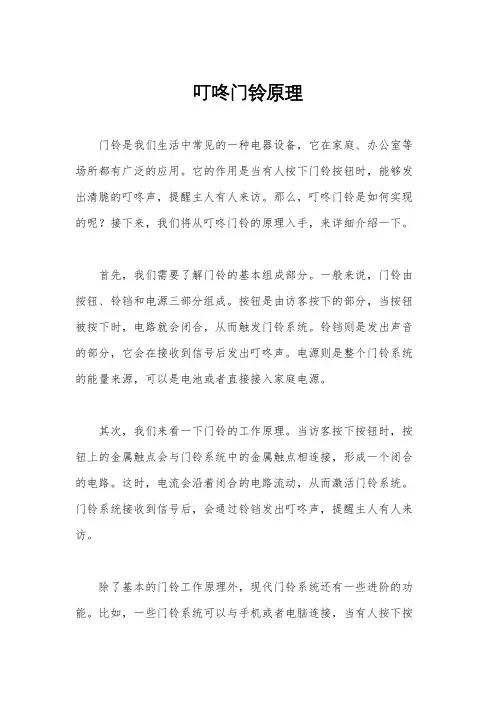

叮咚门铃原理门铃是我们生活中常见的一种电器设备，它在家庭、办公室等场所都有广泛的应用。

它的作用是当有人按下门铃按钮时，能够发出清脆的叮咚声，提醒主人有人来访。

那么，叮咚门铃是如何实现的呢？接下来，我们将从叮咚门铃的原理入手，来详细介绍一下。

首先，我们需要了解门铃的基本组成部分。

一般来说，门铃由按钮、铃铛和电源三部分组成。

按钮是由访客按下的部分，当按钮被按下时，电路就会闭合，从而触发门铃系统。

铃铛则是发出声音的部分，它会在接收到信号后发出叮咚声。

电源则是整个门铃系统的能量来源，可以是电池或者直接接入家庭电源。

其次，我们来看一下门铃的工作原理。

当访客按下按钮时，按钮上的金属触点会与门铃系统中的金属触点相连接，形成一个闭合的电路。

这时，电流会沿着闭合的电路流动，从而激活门铃系统。

门铃系统接收到信号后，会通过铃铛发出叮咚声，提醒主人有人来访。

除了基本的门铃工作原理外，现代门铃系统还有一些进阶的功能。

比如，一些门铃系统可以与手机或者电脑连接，当有人按下按钮时，主人可以通过手机或者电脑收到提醒。

这种功能的实现是通过将门铃系统与无线网络连接，从而实现远程提醒的功能。

另外，一些门铃系统还配备了摄像头，可以实现视频通话的功能。

当有人按下按钮时，主人不仅可以听到叮咚声，还可以通过摄像头看到访客的实时画面，从而更加直观地了解访客的身份和来意。

总的来说，叮咚门铃的原理是通过按钮触发电路闭合，从而激活门铃系统，使得铃铛发出叮咚声。

现代门铃系统还可以通过与手机、电脑连接，实现远程提醒的功能，以及配备摄像头实现视频通话的功能。

这些功能的实现离不开门铃系统的精密设计和电子技术的应用。

希望通过本文的介绍，大家对叮咚门铃的原理有了更深入的了解，同时也能够对现代门铃系统的功能有所了解。

门铃作为我们生活中不可或缺的一部分，它的原理和功能的了解对我们的生活也有所帮助。

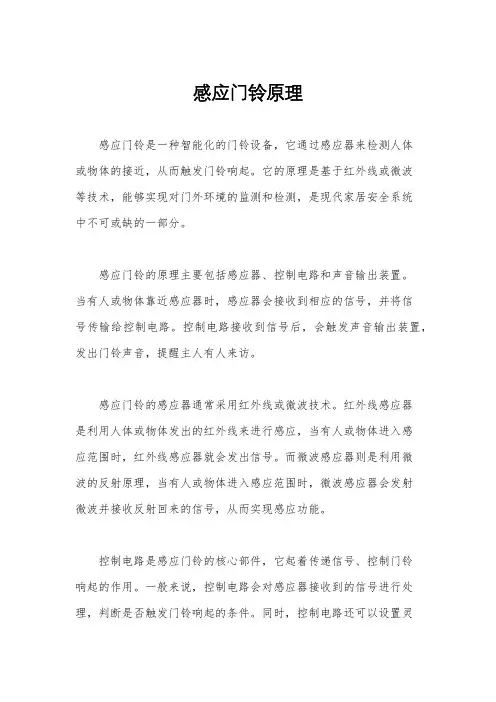

感应门铃原理
感应门铃是一种智能化的门铃设备，它通过感应器来检测人体
或物体的接近，从而触发门铃响起。

它的原理是基于红外线或微波
等技术，能够实现对门外环境的监测和检测，是现代家居安全系统
中不可或缺的一部分。

感应门铃的原理主要包括感应器、控制电路和声音输出装置。

当有人或物体靠近感应器时，感应器会接收到相应的信号，并将信
号传输给控制电路。

控制电路接收到信号后，会触发声音输出装置，发出门铃声音，提醒主人有人来访。

感应门铃的感应器通常采用红外线或微波技术。

红外线感应器
是利用人体或物体发出的红外线来进行感应，当有人或物体进入感
应范围时，红外线感应器就会发出信号。

而微波感应器则是利用微
波的反射原理，当有人或物体进入感应范围时，微波感应器会发射
微波并接收反射回来的信号，从而实现感应功能。

控制电路是感应门铃的核心部件，它起着传递信号、控制门铃
响起的作用。

一般来说，控制电路会对感应器接收到的信号进行处理，判断是否触发门铃响起的条件。

同时，控制电路还可以设置灵
敏度、延迟等参数，以满足不同环境下的使用需求。

声音输出装置是感应门铃的最终执行部件，它通常采用扬声器来发出门铃声音。

当控制电路触发门铃响起的条件时，声音输出装置就会工作，发出清脆的门铃声音，提醒主人有人来访。

感应门铃的原理简单清晰，通过感应器、控制电路和声音输出装置的协同作用，实现了对门外环境的监测和检测，并能及时提醒主人有人来访。

感应门铃的智能化设计，使其在现代家居安全系统中发挥着重要作用，为人们的生活带来了便利和安全保障。

前言.......................................................一、设计任务和要求........................................1.1设计任务 ............................................1.2设计要求 ............................................二、无线遥控门铃工作原理..................................2.1反相器原理 ..........................................2.2TC4069UBP ............................................2.3发射板原理 ..........................................2.4接收板原理 ..........................................2.5系统设计原则与结构...................................2.5.1设计原则及指导思想..............................2.5.2系统结构........................................2.6功能简介 ............................................三、无线遥控门铃的组装.....................................3.1清点元器件 ..........................................3.2检测各元器件.........................................四、总结..................................................4.1归纳 ................................................4.2心得体会 ............................................ 参考文献................................................所谓无线门铃是针对传统的有线门铃而讲的。

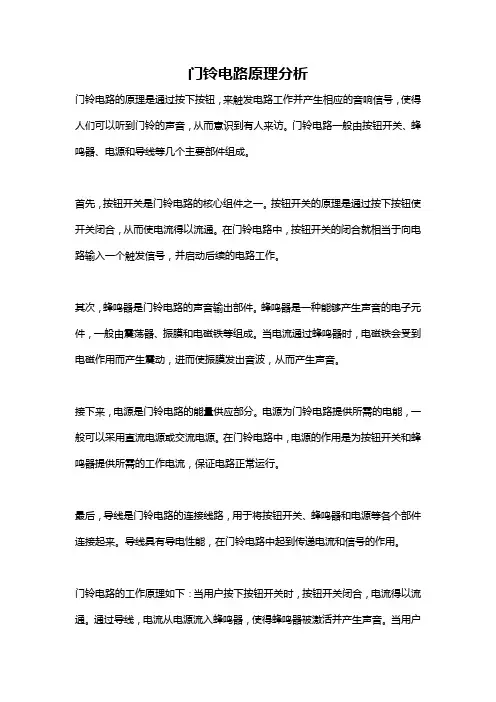

门铃电路原理分析门铃电路的原理是通过按下按钮，来触发电路工作并产生相应的音响信号，使得人们可以听到门铃的声音，从而意识到有人来访。

门铃电路一般由按钮开关、蜂鸣器、电源和导线等几个主要部件组成。

首先，按钮开关是门铃电路的核心组件之一。

按钮开关的原理是通过按下按钮使开关闭合，从而使电流得以流通。

在门铃电路中，按钮开关的闭合就相当于向电路输入一个触发信号，并启动后续的电路工作。

其次，蜂鸣器是门铃电路的声音输出部件。

蜂鸣器是一种能够产生声音的电子元件，一般由震荡器、振膜和电磁铁等组成。

当电流通过蜂鸣器时，电磁铁会受到电磁作用而产生震动，进而使振膜发出音波，从而产生声音。

接下来，电源是门铃电路的能量供应部分。

电源为门铃电路提供所需的电能，一般可以采用直流电源或交流电源。

在门铃电路中，电源的作用是为按钮开关和蜂鸣器提供所需的工作电流，保证电路正常运行。

最后，导线是门铃电路的连接线路，用于将按钮开关、蜂鸣器和电源等各个部件连接起来。

导线具有导电性能，在门铃电路中起到传递电流和信号的作用。

门铃电路的工作原理如下：当用户按下按钮开关时，按钮开关闭合，电流得以流通。

通过导线，电流从电源流入蜂鸣器，使得蜂鸣器被激活并产生声音。

当用户松开按钮开关时，按钮开关打开，电流中断，蜂鸣器停止工作，声音停止。

除了上述基本原理外，门铃电路还可以加入其他组件来增加功能。

例如，可以增加延时装置，使得按下按钮后蜂鸣器延时一段时间再响，以方便用户听到门铃声后及时应答。

还可以加入电子控制器，实现更复杂的门铃功能，如远程控制、多种声音选择等。

此外，为了确保门铃电路的安全性，通常会采取一些保护措施，如加入过流保护元件和过压保护装置，以防止电路损坏或发生火灾等意外情况。

总结来说，门铃电路的原理是通过按钮开关触发、蜂鸣器声音输出、电源能量供应和导线连接等关键部件的协同作用，来实现人们能够听到门铃声音并意识到有人来访的功能。

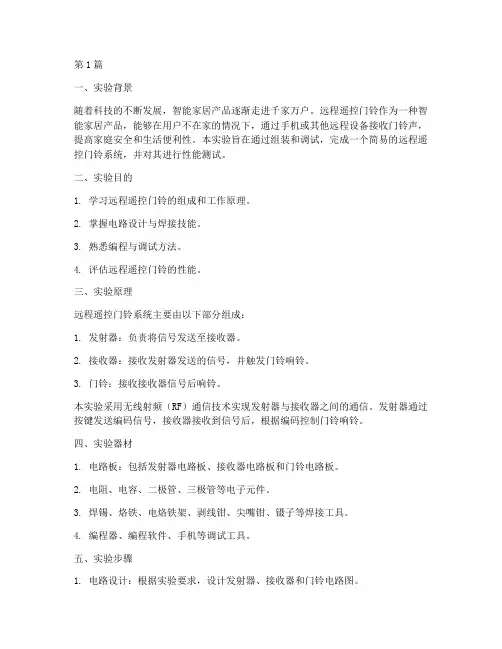

第1篇一、实验背景随着科技的不断发展，智能家居产品逐渐走进千家万户。

远程遥控门铃作为一种智能家居产品，能够在用户不在家的情况下，通过手机或其他远程设备接收门铃声，提高家庭安全和生活便利性。

本实验旨在通过组装和调试，完成一个简易的远程遥控门铃系统，并对其进行性能测试。

二、实验目的1. 学习远程遥控门铃的组成和工作原理。

2. 掌握电路设计与焊接技能。

3. 熟悉编程与调试方法。

4. 评估远程遥控门铃的性能。

三、实验原理远程遥控门铃系统主要由以下部分组成：1. 发射器：负责将信号发送至接收器。

2. 接收器：接收发射器发送的信号，并触发门铃响铃。

3. 门铃：接收接收器信号后响铃。

本实验采用无线射频（RF）通信技术实现发射器与接收器之间的通信。

发射器通过按键发送编码信号，接收器接收到信号后，根据编码控制门铃响铃。

四、实验器材1. 电路板：包括发射器电路板、接收器电路板和门铃电路板。

2. 电阻、电容、二极管、三极管等电子元件。

3. 焊锡、烙铁、电烙铁架、剥线钳、尖嘴钳、镊子等焊接工具。

4. 编程器、编程软件、手机等调试工具。

五、实验步骤1. 电路设计：根据实验要求，设计发射器、接收器和门铃电路图。

2. 元件焊接：按照电路图，将电阻、电容、二极管、三极管等元件焊接在电路板上。

3. 编程：使用编程器将程序烧录到发射器和接收器中。

4. 调试：连接发射器和接收器，使用手机或其他远程设备测试遥控功能。

5. 性能测试：测试遥控距离、响铃时间等性能指标。

六、实验结果与分析1. 电路设计：根据实验要求，成功设计出发射器、接收器和门铃电路图。

2. 元件焊接：按照电路图，将元件焊接在电路板上，焊接质量良好。

3. 编程：成功将程序烧录到发射器和接收器中，遥控功能正常。

4. 调试：连接发射器和接收器，使用手机或其他远程设备测试遥控功能，遥控距离可达50米，响铃时间约为1秒。

5. 性能测试：遥控距离和响铃时间等性能指标均符合实验要求。

遥控器按键失灵如何修复遥控器按键失灵是一个常见的问题，但通常可以采取一些简单的方法来尝试修复它。

以下是一些可能有助于修复失灵按键的方法：1. 更换电池：首先，确保遥控器的电池是正常的。

有时，电池电量不足可能导致按键失灵。

尝试更换电池，然后看看问题是否解决。

2. 清洁按键：按键下面可能积聚了灰尘或污垢，这可能导致按键不灵敏。

小心地打开遥控器外壳，使用棉签和一些清洁液体轻轻地清洁按键和电路板。

确保在清洁过程中不会损坏任何部件。

3. 检查外部损坏：检查遥控器的外壳是否受损，是否有裂缝或磨损。

有时，外壳的损坏可能导致按键失灵。

如果是这种情况，考虑更换外壳或修复它。

4. 检查内部连接：打开遥控器并检查内部电线连接是否良好。

有时，松动的电线连接可能导致按键失灵。

重新连接松动的电线可能有助于解决问题。

5. 遥控器重置：一些遥控器具有重置选项，可以通过按下特定的按键序列来重置它们。

查阅遥控器的用户手册，找出如何执行重置操作。

6. 软件更新：如果遥控器是智能遥控器，可以尝试进行软件更新。

有时，固件问题可能导致按键失灵，更新软件可能会解决问题。

7. 检查按键弹性：按键的弹性可能会随时间而减弱，导致失灵。

如果按键感觉不正常，考虑更换遥控器的按键部件。

8. 联系制造商或专业维修：如果以上方法都无法修复失灵按键，或者你不确定如何处理问题，最好联系遥控器的制造商或专业维修中心，寻求专业帮助。

需要注意的是，修复遥控器按键可能需要一些技巧和小心操作，如果你不确定如何操作，最好寻求专业帮助，以免造成进一步的损坏。

希望这些方法能帮助你尝试修复失灵的遥控器按键。

本产品是一款具有高音质、高音量的无线门铃，集成了58首8和弦曲目，一个门铃可以配对多个按钮，一个按钮也可以配对多个门铃。

不同的门铃可以设置不同的音乐。

本产品也是一款高性能的通过2.4GHz Wi-Fi802.11b/g/n网络传输报警信息的智能报警器，先进的全无线方式连接传感器。

主机实时在线，用户通过手机APP随时随地可以操控和监控主机。

用户通过遥控器或APP控制主机布撤防，当发生非法侵入时，主机启动现场报警和闪灯提示，并通过推送报警信息到用户手机通知用户。

当有客人来访按下门铃、用户开门关门或者外出门窗未关好时，均会推送信息到用户手机。

内置高性能锂电池，在停电时，后备电源可以连续工作5小时以上。

装箱清单无线门铃（报警器）x1门铃按钮（发射器）x1门铃按钮安装不干胶贴x1用户使用说明书x1门窗感应器x1人体移动感应器（选配件）遥控器（选配件）产品描述无线门铃门铃按钮音量/关机按钮Wi-Fi 配置/上一曲按钮配对/初始化/下一曲按钮AC 电源插头指示灯圈指示灯圈按钮防拆开关电池后盖遥控器门窗感应器撤防键布防键紧急求救键在家布防键防拆开关电池后盖指示灯传感器磁条安装对齐标志人体移动感应器安装无线门铃选择一个一直供电并且周围Wi-Fi 信号良好的电源插座，插上门铃。

按任意按钮开机，灯圈依次显示绿蓝红色后，进入工作状态。

提示：建议选择高于地面50cm 的电源插座，门铃离地面太近会影响信号强度。

门铃按钮用双面胶将按钮安装在干净平整的墙面上。

提示：安装点尽量远离金属物件（如铁门，金属门框等），否则会影响无线通讯距离。

门窗感应器使用贴纸将门窗感应器安装在门框上，将磁条安装在门上。

安装时，要求将感应器和磁条按照侧边的对齐线相靠近并对中，注意感应器和磁条之间的最大缝隙不能超过1.5厘米。

红外人体移动探测器使用前将感应器背面电池开关拨向ON 打开电源。

安装高度离地面2~2.2米左右，应尽量安装在室内的角落以获得最大的探测范围。

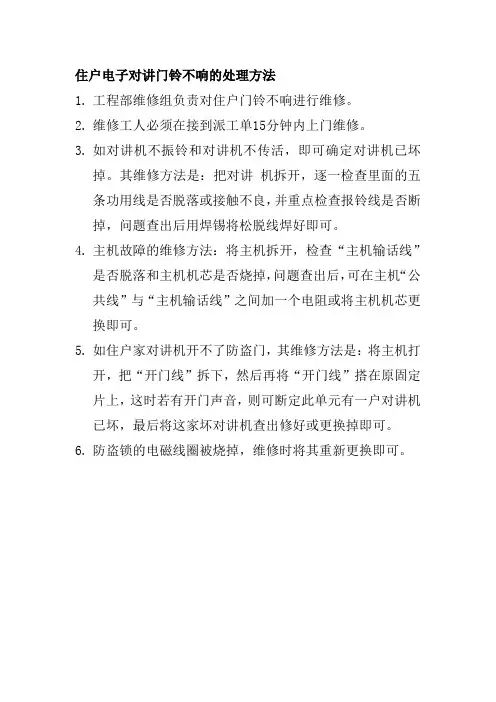

住户电子对讲门铃不响的处理方法
1.工程部维修组负责对住户门铃不响进行维修。

2.维修工人必须在接到派工单15分钟内上门维修。

3.如对讲机不振铃和对讲机不传活，即可确定对讲机已坏
掉。

其维修方法是：把对讲机拆开，逐一检查里面的五条功用线是否脱落或接触不良，并重点检查报铃线是否断掉，问题查出后用焊锡将松脱线焊好即可。

4.主机故障的维修方法：将主机拆开，检查“主机输话线”
是否脱落和主机机芯是否烧掉，问题查出后，可在主机“公共线”与“主机输话线”之间加一个电阻或将主机机芯更换即可。

5.如住户家对讲机开不了防盗门，其维修方法是：将主机打
开，把“开门线”拆下，然后再将“开门线”搭在原固定片上，这时若有开门声音，则可断定此单元有一户对讲机已坏，最后将这家坏对讲机查出修好或更换掉即可。

6.防盗锁的电磁线圈被烧掉，维修时将其重新更换即可。

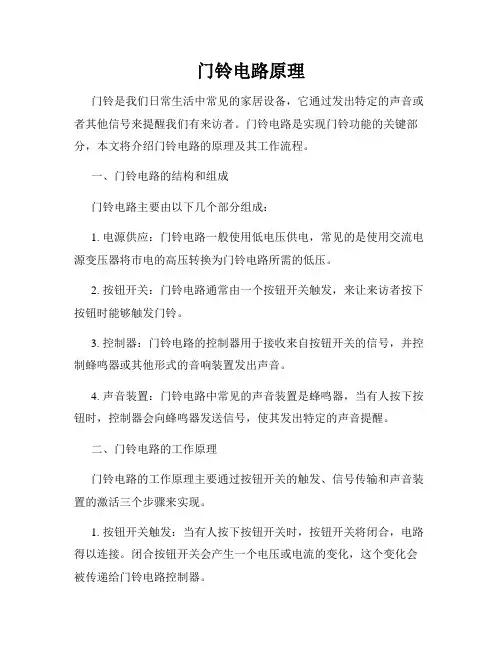

门铃电路原理门铃是我们日常生活中常见的家居设备，它通过发出特定的声音或者其他信号来提醒我们有来访者。

门铃电路是实现门铃功能的关键部分，本文将介绍门铃电路的原理及其工作流程。

一、门铃电路的结构和组成门铃电路主要由以下几个部分组成：1. 电源供应：门铃电路一般使用低电压供电，常见的是使用交流电源变压器将市电的高压转换为门铃电路所需的低压。

2. 按钮开关：门铃电路通常由一个按钮开关触发，来让来访者按下按钮时能够触发门铃。

3. 控制器：门铃电路的控制器用于接收来自按钮开关的信号，并控制蜂鸣器或其他形式的音响装置发出声音。

4. 声音装置：门铃电路中常见的声音装置是蜂鸣器，当有人按下按钮时，控制器会向蜂鸣器发送信号，使其发出特定的声音提醒。

二、门铃电路的工作原理门铃电路的工作原理主要通过按钮开关的触发、信号传输和声音装置的激活三个步骤来实现。

1. 按钮开关触发：当有人按下按钮开关时，按钮开关将闭合，电路得以连接。

闭合按钮开关会产生一个电压或电流的变化，这个变化会被传递给门铃电路控制器。

2. 信号传输：门铃电路的控制器接收到来自按钮开关的信号后，通过内部的电路和元件对信号进行处理，并通过输出端口向蜂鸣器或其他声音装置发送信号。

3. 声音装置激活：蜂鸣器或其他声音装置接收到控制器发送的信号后，将开始工作并发出特定的声音，提醒有来访者。

三、门铃电路的实现方式门铃电路可以有多种不同的实现方式，下面列举了两种常见的门铃电路实现方式。

1. 直流电门铃电路：这种电路采用直流电源供电，按钮开关闭合时，电流流经电路，通过触发器控制蜂鸣器工作发声。

直流电门铃电路结构简单、可靠，并且易于调试和安装。

2. 交流电门铃电路：这种电路采用交流电源供电，通过变压器将市电转换为所需的低电压。

按钮开关触发后，控制器通过触发器将交流电信号转换为直流信号，并通过放大器将信号放大后送至蜂鸣器发声。

交流电门铃电路适用于大部分家庭使用，在功耗和音量方面更有优势。

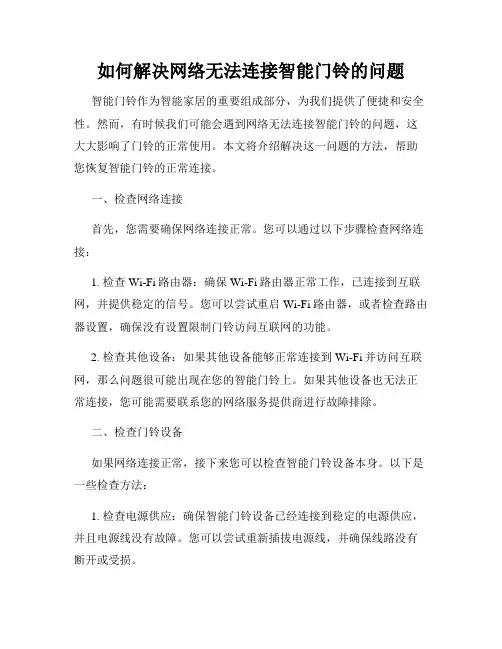

如何解决网络无法连接智能门铃的问题智能门铃作为智能家居的重要组成部分，为我们提供了便捷和安全性。

然而，有时候我们可能会遇到网络无法连接智能门铃的问题，这大大影响了门铃的正常使用。

本文将介绍解决这一问题的方法，帮助您恢复智能门铃的正常连接。

一、检查网络连接首先，您需要确保网络连接正常。

您可以通过以下步骤检查网络连接：1. 检查Wi-Fi路由器：确保Wi-Fi路由器正常工作，已连接到互联网，并提供稳定的信号。

您可以尝试重启Wi-Fi路由器，或者检查路由器设置，确保没有设置限制门铃访问互联网的功能。

2. 检查其他设备：如果其他设备能够正常连接到Wi-Fi并访问互联网，那么问题很可能出现在您的智能门铃上。

如果其他设备也无法正常连接，您可能需要联系您的网络服务提供商进行故障排除。

二、检查门铃设备如果网络连接正常，接下来您可以检查智能门铃设备本身。

以下是一些检查方法：1. 检查电源供应：确保智能门铃设备已经连接到稳定的电源供应，并且电源线没有故障。

您可以尝试重新插拔电源线，并确保线路没有断开或受损。

2. 检查设备重启：有时候，智能门铃设备只需重新启动即可解决连接问题。

您可以尝试通过按下设备背面的重置按钮或断电重连来重新启动设备。

3. 检查设备设置：确保您的智能门铃设备已正确设置。

您可以进入智能门铃设备的设置页面，检查网络连接设置是否正确，并确保设备已经与您的Wi-Fi网络配对。

三、加强网络信号如果您在前两个步骤中没有解决问题，您可能需要加强网络信号以改善连接。

以下是一些建议：1. 移动路由器位置：尝试将Wi-Fi路由器移动至离智能门铃设备更近的位置，减少信号传输距离，以提高信号强度。

避免将路由器放在障碍物后面，如墙壁或家具。

2. 安装信号增强器：如果智能门铃设备距离路由器较远，您可以考虑在中间位置安装一个信号增强器。

信号增强器可以增强信号覆盖范围，并提供更强的信号强度。

3. 使用有线连接：如果可能，您可以考虑使用有线连接，而不是依赖无线网络。

门铃工作原理门铃是我们日常生活中常见的一种电子装置，它起到提醒主人有访客到来的作用。

虽然门铃种类繁多，但是它们的工作原理基本相同。

本文将详细介绍门铃的工作原理，让我们更好地了解这个常用设备。

门铃的工作原理可以概括为以下几个步骤：按下按钮、触发电流、响铃声。

首先，门铃的工作是通过按下按钮来启动的。

当访客按下门铃按钮时，内部机构就会使得电流流动起来。

此时，门铃已经准备好接收电流信号，进入下一步骤。

接下来，门铃会触发电流。

门铃通常由几个基本的组件组成，其中包括电池、按钮、继电器和铃声装置。

按下门铃按钮时，电池的电流就会产生一个信号，流经继电器。

继电器起到一个开关的作用，将电流引导到铃声装置上。

铃声装置通常是一个电子振动器，会产生一种清脆而响亮的声音，它起到了提醒主人的作用。

最后，门铃会发出响铃声。

当电流通过铃声装置时，电子振动器就会开始震动，从而产生声音。

这个震动会传播到装置的外部，通过声音波传导到人耳，主人就能听到清脆的铃声。

这时，主人就会知道有人按下了门铃按钮，有可能有访客到来。

综上所述，门铃的工作原理可以分为三个基本步骤：按下按钮、触发电流、响铃声。

通过这个工作原理，门铃能够准确、快速地提醒主人有人来访。

不同型号的门铃可能在细节上有差异，但基本原理都是相通的。

需要注意的是，在使用门铃时应该谨慎，以确保安全。

门铃是一个电子装置，其内部包含有电流，可能存在触电风险。

因此，如果需要维修或更换门铃，最好由专业人员操作，以免发生意外。

总而言之，门铃作为一个常见的电子设备，起到提醒主人有访客到来的作用。

通过按下按钮、触发电流和发出响铃声这几个步骤，门铃实现了工作的基本原理。

我们对门铃的工作原理有了更深入的了解，也能更好地使用和维护这一设备。

无线门铃的工作原理
无线门铃的工作原理是由发送器和接收器组成。

发送器一般安装在门外，接收器安装在室内，两者之间通过无线信号进行通信。

当有人按下门外的按钮时，发送器会发射出无线信号。

这个信号经过空气中的电磁波传播到接收器，接收器接收到信号后会发出声音或闪光等提示。

发送器和接收器之间的无线通信通常采用无线电频段，如2.4GHz或433MHz等。

无线门铃通常采
用的通信协议包括ASK（直接键控调制）或FSK（频移键控
调制）等。

无线门铃的发送器一般由按钮和发射电路组成。

当按下按钮时，发射电路会产生一段时间内的电信号，这个信号会经过放大和调制等处理后发射出去。

接收器一般由接收电路、解调器和音频放大器等组成。

接收电路负责接收与发送器相匹配的信号，并将信号传递给解调器。

解调器会将信号转换成声音或闪光等可感知的形式，然后经过音频放大器放大后输出。

无线门铃的工作原理类似于无线遥控器，通过无线信号的发送和接收实现门铃的功能。

由于采用无线通信，无线门铃安装非常方便，不需布线，可以根据需要进行移动和调整。

同时，在无线门铃的设计中，还考虑了信号稳定性、抗干扰能力和电池寿命等因素，以确保其正常工作和长时间使用。

立可安无线老人报警器无线遥控门铃使用说
明
立可安无线老人报警器无线遥控门铃是一款便捷、高效的安全设备，旨在为老
年人提供安全保障和便利。

本文将详细介绍该设备的使用方法和功能。

1. 设备概述：
立可安无线老人报警器无线遥控门铃由报警器主机和遥控器门铃两部分组成。

它采用无线技术，可实现远程控制和报警功能，是老年人生活的得力助手。

2. 安装步骤：
2.1. 报警器主机安装：
将报警器主机安装在需要监控的区域，并与电源联通。

确认电源接通后，设备
会自动启动。

2.2. 遥控器门铃安装：
将遥控器门铃放置在老人经常出入的区域，例如客厅或卧室。

确认电池已正确
安装后，遥控器门铃即可正常使用。

3. 使用方法：
3.1. 报警功能：
当老人遇到紧急情况时，只需按住报警器主机上的报警按钮数秒钟，设备便会
发出强力的警报声，同时触发遥控器门铃发出提示音，以向周围人员发送求助信号。

3.2. 遥控门铃功能：
当有人按下遥控器门铃上的按钮时，遥控器门铃会发出清脆的门铃声，提醒老人有来访者。

同时，报警器主机上的指示灯将亮起，以告知老人已经接收到门铃信号。

4. 注意事项：
4.1. 在使用设备之前，请确保报警器主机和遥控器门铃的电池电量充足，以免影响使用效果。

4.2. 设备配有安全锁功能，如果长时间不使用，请将开关锁定以避免误触发。

立可安无线老人报警器无线遥控门铃是一款专为老年人设计的安全产品，帮助老人提高生活质量并增强安全感。

通过按照以上使用说明进行正确操作，老人可以轻松地使用该设备并享受更安心的生活。

可视对讲门铃不响
使用可视对讲门铃给生活带来了非常大的好处。

它能够满足我们和客人之间的相互的图像传输，家庭当中如果有老人或者是小孩的时候通过，可视对讲门铃能够具有一定的安全性，不会随便的去开门。

使用可视对讲门铃过程当中也会出现一些故障问题，那么我们如何的去进行维修呢？下面请为大家详细的介绍一下，可视对讲门铃不响是怎么回事？
我们大家都知道，可视对讲门铃主要是传出声音和图像的，但是使用的过程当中为什么会出现门铃不响的情况呢？我们主要是来了解一下使用的过程当中是否出现了一些错误，比如我们在使用按键的时候，按键是否存在着质量方面的问题，这是安装的过程当中把线直接的接触过了，那么在这种时刻应该打开主机去检查现原的接头。

最常见的可视对讲门铃的故障，主要是包括主机能够正常的使用，但是管理及却不能，或者是主机能够正常的情况下，室内分机不能使用，在就是通电之后，系统的装置不能够上电，这些都是比较常见的故障，出现这些故障的时候，我们可以直接的去联系售后，让售后的工作人员为我们详细的去检查。

在安装可视对讲门铃的过程当中，有些人会自己的去选择安装，那么在接线的过程当中很容易会接错，主要是因为自己对电路方面还并不是熟悉，再加上非常的充满自信感，所以在没有仔细的去阅读说明书的情况下，造成接线的错误这种情况下，对于可视对讲门铃来说也会存在着一定的隐患。

二、可视门铃的使用中出现的问题及处理方法。

1、可视门铃监控不清晰，模糊是什么原因？1.镜头前面和红外灯前面灰尘太多，用酒精擦一下，看能不能正常。

2.请查看网络质量，到网络环境良好的情况下使用。

3.摄像头有问题，用时长了，电子器件老化，需要更换新的摄像头。

2、可视门铃有电流声什么处理？1.请查看周围是否有磁场干扰，或其他电子设备发出干扰。

2.请检查网络信号是否良好。

3.电源质量不好，有电源杂波进入。

4.请查看是否电量不足，请及时充电。

5.设备出现故障，请求售后3、可视门铃老是出现报警现象？对于可视门铃频繁报警，原因可能是您在设置移动监测灵敏度时指数调得过高，设备对人体红外感应过于灵敏，所以才会出现频繁检测报警。

此时您可以适当调低您的设备灵敏度即可。

4、可视门铃长期无法出现报警现象？1.请检查可视门铃设备是否出现电量短缺，请及时充电.2.请检查设备装置位置是否得当，网络是否良好3.请调整移动红外监测灵敏度。

4.设备故障，售后维修5.可视门铃无反应，无法出现监控显示？1.请您检查您的通信网络状态是否正常，请在连接网络的情况下再打开移动设备，重新查看是否能够显示画面。

2.请您查看可视门铃的安装处是否出现网络奔溃，或者网络信号弱的情况，可视门铃需要在正常网络状态下使用。

3.请检查设备是否电量充足。

6.可视门铃通话声音小您可以在手机可视门铃的设置系统下，点击对讲音量调整，可以调大对讲音量。

7．可视门铃的通话有杂音1.可以在移动设备设置系统里，设置对讲音量大小和响铃音量大小，调试一个合适的音量。

2.您周围可能存在其他电子设备，由此发出的信号干扰，会使通话出现杂音。

3.请查看您的网络状态是否良好。

8.可视门铃的监控范围角度是多少？为什么站在旁边的人不能显示？1.我们这款可视门铃的监控范围是十分广的，可视范围达到了166度，，已经优于市面上大部分可视门铃的监控范围，您可以查看可视门铃放置视角是否出现问题，或者调整可视门铃的放置角度。

门铃工作原理
门铃是一种常见的家庭安全设备，它会在有人按下门铃按钮时发出声音以提醒主人有访客或快递到来。

门铃的工作原理是基于电路的工作原理。

门铃系统通常由以下组件组成：按钮、铃声装置、电源和连接电线。

按下按钮时，按钮内部的电路会闭合，使得电流能够流经电线。

电源通常是通过直流电池或交流电源提供的。

当按钮闭合时，电流从电源进入电线，流经触点。

触点可以看作是一种开关，闭合时允许电流通过。

门铃的铃声装置通常是一个扬声器或发声器件，它会在电流通过触点时产生声音。

这是因为当电流通过发声器件时，它会导致振动，从而产生声音。

通过将门铃按钮和铃声装置连接在一起，当按钮被按下时，电流会流经触点，通过发声器件产生声音。

这种连锁反应使得门铃可以在有人按下按钮时发出声音。

门铃的工作原理非常简单，但它在家庭安全中起到了重要的作用。

它可以提醒主人有人来访，让主人能够及时开门。

此外，门铃还可以通过调节电路参数来实现音量的调节和不同铃声的选择，增加了其灵活性和实用性。

楼宇对讲门铃的电路原理与故障维修文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。

工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。

图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。

由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。

当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。

当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。

MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。

Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。

主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
