拆装电动机的步骤和方法(5)

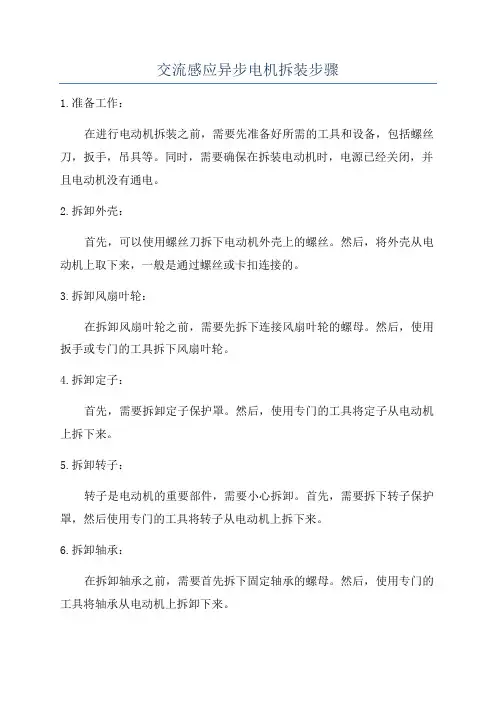

交流感应异步电机拆装步骤1.准备工作：在进行电动机拆装之前，需要先准备好所需的工具和设备，包括螺丝刀，扳手，吊具等。

同时，需要确保在拆装电动机时，电源已经关闭，并且电动机没有通电。

2.拆卸外壳：首先，可以使用螺丝刀拆下电动机外壳上的螺丝。

然后，将外壳从电动机上取下来，一般是通过螺丝或卡扣连接的。

3.拆卸风扇叶轮：在拆卸风扇叶轮之前，需要先拆下连接风扇叶轮的螺母。

然后，使用扳手或专门的工具拆下风扇叶轮。

4.拆卸定子：首先，需要拆卸定子保护罩。

然后，使用专门的工具将定子从电动机上拆下来。

5.拆卸转子：转子是电动机的重要部件，需要小心拆卸。

首先，需要拆下转子保护罩，然后使用专门的工具将转子从电动机上拆下来。

6.拆卸轴承：在拆卸轴承之前，需要首先拆下固定轴承的螺母。

然后，使用专门的工具将轴承从电动机上拆卸下来。

7.检查零件：在拆卸电动机的过程中，可以逐一检查每个零件的状况，包括定子、转子、轴承等。

如果发现有损坏或磨损的零件，需要及时更换。

8.组装电机：在检查和更换完所有损坏的零件后，需要逆向操作将电动机重新组装起来。

按照逆向顺序，将各个零件按照正确的位置和方向装配好。

在组装过程中，需要注意对各个螺纹进行适当的加紧，但不要过紧，以免影响电动机的正常运转。

9.测试电机：在电动机拆装完成后，需要进行电机的测试。

首先，将电动机连接到电源上，并逐渐启动电机，检查电机是否正常运转。

同时，可以使用测试仪器对电机进行电压和电流的检测，以确保电机的输入输出正常。

在进行交流感应异步电机的拆装时，需要注意安全和细致。

如果没有相应的技术和经验，建议寻求专业人士的帮助。

一、实习目的电气设备的拆装实训是电气工程及其自动化专业学生必备的实践技能之一。

通过本次实训，使学生掌握电气设备的拆装步骤、注意事项以及安全操作规程，提高学生的动手能力、分析问题和解决问题的能力，为今后的工作打下坚实基础。

二、实习内容1. 实训设备本次实训使用的设备包括：三相异步电动机、变压器、控制柜、电缆、开关、插座等。

2. 实训步骤（1）三相异步电动机拆装1）拆装前准备：穿戴好防护用品，检查设备完好性，了解设备结构。

2）拆装步骤：① 拆卸电动机外壳：先将电动机底座与地面脱离，松开固定螺栓，取下电动机外壳。

② 拆卸定子绕组：松开定子绕组固定螺栓，取下绕组。

③ 拆卸转子：松开转子固定螺栓，取下转子。

④ 检查绕组、转子等部件：检查绕组、转子等部件是否有损坏，如有损坏，需及时更换。

⑤ 重新装配：按照拆卸的相反顺序，重新装配电动机。

（2）变压器拆装1）拆装前准备：穿戴好防护用品，检查设备完好性，了解设备结构。

2）拆装步骤：① 拆卸变压器外壳：松开固定螺栓，取下变压器外壳。

② 拆卸绕组：松开绕组固定螺栓，取下绕组。

③ 检查绕组、铁芯等部件：检查绕组、铁芯等部件是否有损坏，如有损坏，需及时更换。

④ 重新装配：按照拆卸的相反顺序，重新装配变压器。

（3）控制柜拆装1）拆装前准备：穿戴好防护用品，检查设备完好性，了解设备结构。

2）拆装步骤：① 拆卸控制柜面板：松开固定螺栓，取下控制柜面板。

② 拆卸电气元件：根据需要，拆卸控制柜内的电气元件。

③ 检查电气元件：检查电气元件是否有损坏，如有损坏，需及时更换。

④ 重新装配：按照拆卸的相反顺序，重新装配控制柜。

三、实习总结1. 通过本次实训，使学生掌握了电气设备的拆装步骤、注意事项以及安全操作规程。

2. 提高了学生的动手能力、分析问题和解决问题的能力。

3. 培养了学生的团队协作精神。

4. 使学生对电气设备有了更深入的了解。

四、实习体会1. 实践是检验真理的唯一标准。

通过本次实训，使我对电气设备的拆装有了更深入的了解，进一步巩固了所学理论知识。

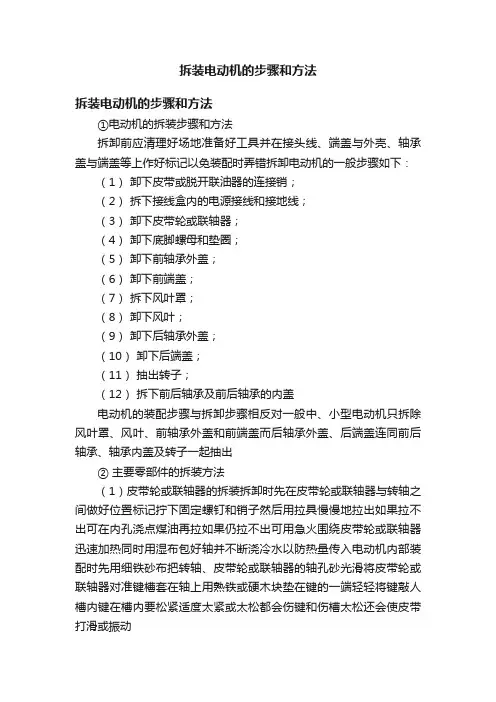

拆装电动机的步骤和方法拆装电动机的步骤和方法①电动机的拆装步骤和方法拆卸前应清理好场地准备好工具并在接头线、端盖与外壳、轴承盖与端盖等上作好标记以免装配时弄错拆卸电动机的一般步骤如下：（1）卸下皮带或脱开联油器的连接销；（2）拆下接线盒内的电源接线和接地线；（3）卸下皮带轮或联轴器；（4）卸下底脚螺母和垫圈；（5）卸下前轴承外盖；（6）卸下前端盖；（7）拆下风叶罩；（8）卸下风叶；（9）卸下后轴承外盖；（10）卸下后端盖；（11）抽出转子；（12）拆下前后轴承及前后轴承的内盖电动机的装配步骤与拆卸步骤相反对一般中、小型电动机只拆除风叶罩、风叶、前轴承外盖和前端盖而后轴承外盖、后端盖连同前后轴承、轴承内盖及转子一起抽出②主要零部件的拆装方法（1）皮带轮或联轴器的拆装拆卸时先在皮带轮或联轴器与转轴之间做好位置标记拧下固定螺钉和销子然后用拉具慢慢地拉出如果拉不出可在内孔浇点煤油再拉如果仍拉不出可用急火围绕皮带轮或联轴器迅速加热同时用湿布包好轴并不断浇冷水以防热量传入电动机内部装配时先用细铁砂布把转轴、皮带轮或联轴器的轴孔砂光滑将皮带轮或联轴器对准键槽套在轴上用熟铁或硬木块垫在键的一端轻轻将键敲人槽内键在槽内要松紧适度太紧或太松都会伤键和伤槽太松还会使皮带打滑或振动（2）轴承盖的拆装轴承外盖拆卸很简单只要拧下固定轴承盖的螺钉就可取下前后轴承外盖前后两个轴承外盖要分别标上记号以免装配时前后装错轴承外盖的装配方法是；将外盖穿过转轴套在端盖外面插上一颗螺钉一手顶住这颗螺钉一手转动转轴使轴承内盖也跟着转到与外盖的螺钉孔对齐时便可将螺钉顶入内盖的螺孔中并拧紧最后把其余两颗螺钉也装上拧紧（3）端盖的拆装拆卸前应在端盖与机座的接缝处作好标记以便复原然后拧下固定端盖的螺钉用螺丝刀慢慢地撬下端盖（拧螺钉和撬端盖都要对角线均匀对称地进行）前后端盖要作上记号以免装配时前后搞错装配时对准机壳和端盖的接缝标记装上端盖插入螺钉拧紧（要按对用线对称地旋进螺钉而且要分几次旋紧且不可有松有紧以免损伤端盖）同时要随时转动转子以检查转动是否灵活（4）转子的拆装前后端盖拆掉后便可抽出转子由于转子很重应注意切勿碰坏定子线圈对于小型电动机转子抽出时要一手握住转子把转子拉出一些再用另一只手托住转子慢慢地外移对于大型电动机抽出转子时要两人各抬转子的一端慢慢外移装配时要按上述逆过程进行要对准定子腔中心小心地送入（5）滚动轴承的拆装拆卸滚动轴承的方法与拆卸皮带轮类似也可用拉具来进行如果没有拉具可用两根铁扁担夹住转轴使转子悬空然后在转轴上端垫木块或铜块后用锤敲打使轴承脱开拆下在操作过程中注意安全装配时可找一根内径略大于转轴外径的平口铁管套入转轴使管壁正好顶在轴承的内圈上便可在管口垫木块用手锤敲打使轴承套入转子定位处注意轴承内圆与转轴间不能过紧如果过紧可用细砂布打转轴表面四周均匀地打磨一下使轴承套入后能保持一般的紧密度即可另外轴承外圈与端盖之间也不能太紧在总装电动机时要特别注意如果没有将端盖、轴承盖装在正确位置或没有掌握好螺钉的松紧度和均匀度都会引起电动机转子偏心造成扫膛等不良运行故障。

电机拆装全过程以及注意事项-管理资料【1】、电动机的拆卸在拆卸前，应准备好各种工具，作好拆卸前记录和检查工作，在线头、端盖、刷握等处做好标记，以便于修复后的装配，。

1、拆卸步骤：(由外到内顺序地拆卸)1、拆除电动机的所有引线。

2、拆卸此带轮或联轴器，先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下，再用专用工具“拉马”转动丝杠，把皮带轮或联轴器慢慢拉出。

3、拆卸风扇或风罩。

拆卸皮带轮后，就可把风罩卸下来。

然后取下风扇上定位螺栓,用锤子轻敲扇四周,旋卸下来或从轴上顺槽拔出,卸下风扇。

4、拆卸轴承盖和端盖。

一般小型电动机都只拆风扇一侧的端盖。

5、抽出转子。

对于鼠笼式转子，可直接从定子腔中抽出即可。

2、注意拆装标准件的规范：全纹六角头螺栓用扳手螺钉(十字槽)用起子要求：观察对应部件的名称;定子绕组的连接形式;前后端部的形状;引线连接形式;绝缘材料的放置等获取定子绕组的相关参数：槽数Z1 =24、线圈节距y=5 极对数p=2计算：极距τ=6，每极每相槽数q=2，槽距角30度【2】、定子绕组的绕制及嵌放1、绕制线圈1)作绕线模。

绕模是由芯板和上下夹板组成，定子线圈是在绕线模上绕制而成的。

2)线圈绕制。

小型三相异发电动机采用的散嵌式线圈都是在绕线机上利用线模绕制的。

线圈示意图(1)绕线前准备a仔细检查电磁线牌号、规格、绝缘厚度公差是否符号规定。

b检查绕线机运行情况是否良好，要放好绕线模，调好计圈器。

(2)绕线过程² 工艺要点a.在绕线模上放好卡紧布带,将引线排在右手边,然后由右边向左边开始绕线。

b.用毛毡浸石蜡的压板将电磁线夹紧,绕线时拉力要适当，导线排列要整齐，避免交叉混乱，匝数要准确。

同时,必须保护导线的绝缘不受损坏。

c.检查线圈尺寸、匝数，两个直线边用布带扎紧，以免松散。

2、嵌线线圈绕完以后,开始嵌线工作, 嵌线就是根据绕组设计要求把一个个线圈嵌放进定子槽内,组成整个绕组。

所以嵌线工序是整个嵌制绕组中最重要的一环嵌线工艺流程是：准备绝缘材料→放置槽绝缘→嵌线→封槽口→端部整形。

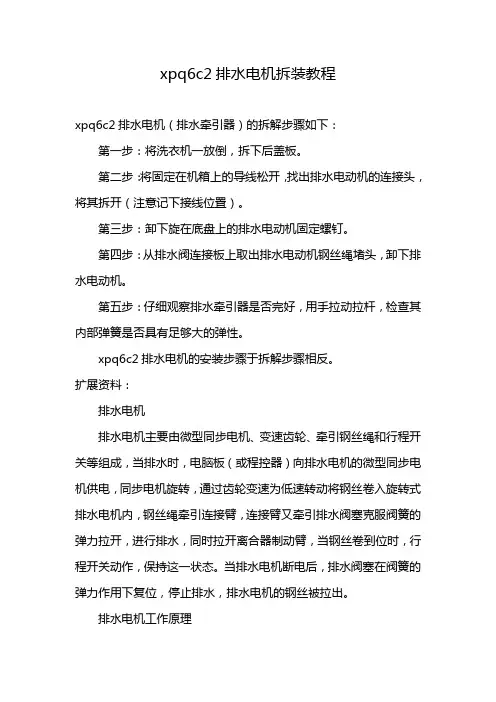

xpq6c2排水电机拆装教程
xpq6c2排水电机（排水牵引器）的拆解步骤如下：
第一步：将洗衣机一放倒，拆下后盖板。

第二步：将固定在机箱上的导线松开，找出排水电动机的连接头，将其拆开（注意记下接线位置）。

第三步：卸下旋在底盘上的排水电动机固定螺钉。

第四步：从排水阀连接板上取出排水电动机钢丝绳堵头，卸下排水电动机。

第五步：仔细观察排水牵引器是否完好，用手拉动拉杆，检查其内部弹簧是否具有足够大的弹性。

xpq6c2排水电机的安装步骤于拆解步骤相反。

扩展资料：
排水电机
排水电机主要由微型同步电机、变速齿轮、牵引钢丝绳和行程开关等组成，当排水时，电脑板（或程控器）向排水电机的微型同步电机供电，同步电机旋转，通过齿轮变速为低速转动将钢丝卷入旋转式排水电机内，钢丝绳牵引连接臂，连接臂又牵引排水阀塞克服阀簧的弹力拉开，进行排水，同时拉开离合器制动臂，当钢丝卷到位时，行程开关动作，保持这一状态。

当排水电机断电后，排水阀塞在阀簧的弹力作用下复位，停止排水，排水电机的钢丝被拉出。

排水电机工作原理
以上介绍的是普通全自动洗衣机采用的排水电机，波轮手搓式洗衣机的排水电机与普通洗衣机的排水电机不同。

电机拆装实训指导书合肥共达职业技术学院2009.12.18一、实训教学的性质与目的为辅助《电机与拖动》这门功课的学习，加强学生对该门课程的学习和理解；强调学生动手操作能力及增强学生对电机结构的感性认识，安排了30学时的时间进行电机拆装实训。

实训过程要求达到如下目的：1.掌握电机内部结构及工作原理。

2.掌握电机绕组拆卸、绕制、嵌线及电机装配过程。

3.掌握相关电工仪表使用。

4.了解电机简单故障和检修方法。

二、实训教学的主要内容（一）电动机的拆卸。

1．拆除电动机的所有引线。

2．拆卸皮带轮或联轴器。

3．拆卸风扇或风罩。

4．拆卸轴承盖和端盖。

5．抽出转子。

（二）电动机的装配1．定子部分（1）绕制定子线圈（2）嵌线（3）封槽口放绕组端部隔相绝缘端部整形端部接线（4）绕组的绝缘浸漆与烘干处理。

2．安放转子。

3．加装端盖。

4．装风扇和风罩。

5．接好引线，接好线盒及铭牌。

（三）电机测试1．绝缘电阻的测量（相间绝缘绕组对地绝缘）2．绝缘耐压试验3．空载运转试验（四）相关电工仪表使用兆欧表钳形电流表转速表万用表电流表电压表三、实训教学的要求1．实训前必须认真预习有关理论知识和实训、实验指导书的有关内容，做到心中有数。

2．严格服从指导老师的安排、不得在实训室内大声喧哗、四处走动。

3．必须在清楚用法，特别是注意事项后，征得指导老师同意后方可使用有关电工工具。

4．认真和独立完成实训，用科学的态度记录和处理数据，及时上交实训报告。

5．实训中所用的工具、仪表及元件器材必须全部整理好，如数归还后方能离开，如有损坏，应及时报告，并按标准进行赔偿。

6．保持室内清洁，不得乱丢杂物。

不得随地吐痰，不得随便挪动桌椅。

四、实训操作环节（一）异步电动机拆卸及旧绕组的拆除在维修电动机时，需要把电动机拆开，如果拆的不好，会把电动机拆坏。

因此，必须掌握正确拆卸和装配电动机的技术，学会正确拆卸的方法。

1.拆卸方法和步骤（1）拆卸电动机引线一般电动机拆卸时,先拆卸电动机的引线，记录三相绕组是Y形接法还是△形接法。

新能源汽车电机内部拆装步骤
拆装新能源汽车电机的步骤如下：
1. 准备工作：确保汽车处于安全位置，并断开电池的电源。

2. 拆卸电机外壳：根据汽车制造商提供的说明书或指导，使用适当的工具拆卸电机外壳。

3. 断开电机与其他部件的连接：切断电机与电池、控制器以及其他连接电路的电线。

4. 卸下电机固定螺栓：使用适当的工具卸下固定电机的螺栓，将电机从车辆上取下。

5. 检查电机部件：检查电机的零部件是否存在磨损、损坏或需要更换的情况。

6. 维修或更换零部件：根据检查结果，进行电机零部件的维修或更换，确保电机的正常运行。

7. 安装电机：将维修或更换后的电机安装到车辆上，并用螺栓固定电机。

8. 连接电机与其他部件：按照汽车制造商提供的说明书或指导，将电机与电池、控制器以及其他连接电路重新连接。

9. 安装电机外壳：将电机外壳安装回原位，并用适当的工具固定好。

10. 检查和测试：重新连接电池的电源，启动车辆，并进行必要的测试和检查，确保电机正常工作，并没有出现异常。

注意事项：
1. 在进行任何拆装工作之前，确保按照汽车制造商提供的说明书或指导进行操作，以免引发安全问题。

2. 在拆卸电机时，要小心处理电线和其他连接电路，避免损坏电线或造成触电等事故。

3. 如果对拆装电机不熟悉或不自信，建议寻求专业人士的帮助或咨询汽车维修技师。

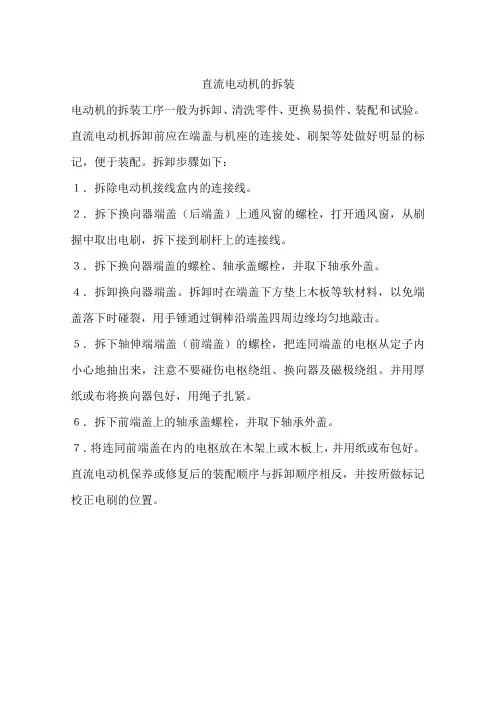

直流电动机的拆装
电动机的拆装工序一般为拆卸、清洗零件、更换易损件、装配和试验。

直流电动机拆卸前应在端盖与机座的连接处、刷架等处做好明显的标记，便于装配。

拆卸步骤如下：
１．拆除电动机接线盒内的连接线。

２．拆下换向器端盖（后端盖）上通风窗的螺栓，打开通风窗，从刷握中取出电刷，拆下接到刷杆上的连接线。

３．拆下换向器端盖的螺栓、轴承盖螺栓，并取下轴承外盖。

４．拆卸换向器端盖。

拆卸时在端盖下方垫上木板等软材料，以免端盖落下时碰裂，用手锤通过铜棒沿端盖四周边缘均匀地敲击。

５．拆下轴伸端端盖（前端盖）的螺栓，把连同端盖的电枢从定子内小心地抽出来，注意不要碰伤电枢绕组、换向器及磁极绕组。

并用厚纸或布将换向器包好，用绳子扎紧。

６．拆下前端盖上的轴承盖螺栓，并取下轴承外盖。

７．将连同前端盖在内的电枢放在木架上或木板上，并用纸或布包好。

直流电动机保养或修复后的装配顺序与拆卸顺序相反，并按所做标记校正电刷的位置。

一、实训目的本次实训旨在使学生掌握汽车电动机的拆装工艺，了解电动机的结构和原理，提高动手实践能力和维修技能。

通过实训，使学生能够：1. 熟悉汽车电动机的结构和组成部分；2. 掌握电动机的拆装步骤和方法；3. 了解电动机故障的诊断和排除方法；4. 培养学生的团队协作精神和严谨的工作态度。

二、实训内容1. 汽车电动机的结构及原理汽车电动机是一种将电能转换为机械能的装置，主要用于驱动汽车转向、制动等。

本实训所使用的电动机为直流电动机，其主要由转子、定子、电刷、换向器、轴承等部分组成。

2. 拆装步骤（1）拆下电动机的防护罩：使用专用扳手，将防护罩与电动机本体分离。

（2）拆下电动机的轴承：用扳手将轴承与电动机本体分离。

（3）拆下电刷：用专用工具将电刷从电刷架中取出。

（4）拆下换向器：使用专用扳手，将换向器与电动机本体分离。

（5）拆下转子：将转子从定子中取出。

（6）拆下定子：将定子从电动机本体中取出。

3. 装配步骤（1）装配定子：将定子装入电动机本体，注意检查各部分间隙。

（2）装配转子：将转子装入定子中，确保转子与定子接触良好。

（3）装配换向器：将换向器与电动机本体连接，确保换向器转动灵活。

（4）装配电刷：将电刷装入电刷架，确保电刷与换向器接触良好。

（5）装配轴承：将轴承装入电动机本体，确保轴承转动灵活。

（6）装配防护罩：将防护罩与电动机本体连接。

4. 故障诊断与排除（1）电动机不转：检查电源是否正常，电刷是否磨损严重，换向器是否接触不良。

（2）电动机转速不稳定：检查轴承是否磨损，转子与定子间隙是否过大。

（3）电动机发热：检查电动机内部是否有异物，绝缘是否损坏。

三、实训过程及心得1. 实训过程本次实训在汽车电动机实训室进行，实训过程中，同学们严格按照拆装步骤进行操作。

在拆装过程中，同学们互相帮助，共同完成实训任务。

在拆装过程中，同学们还了解了电动机各部件的作用和功能。

2. 实训心得（1）通过本次实训，我对汽车电动机的结构和原理有了更深入的了解，掌握了电动机的拆装步骤和方法。

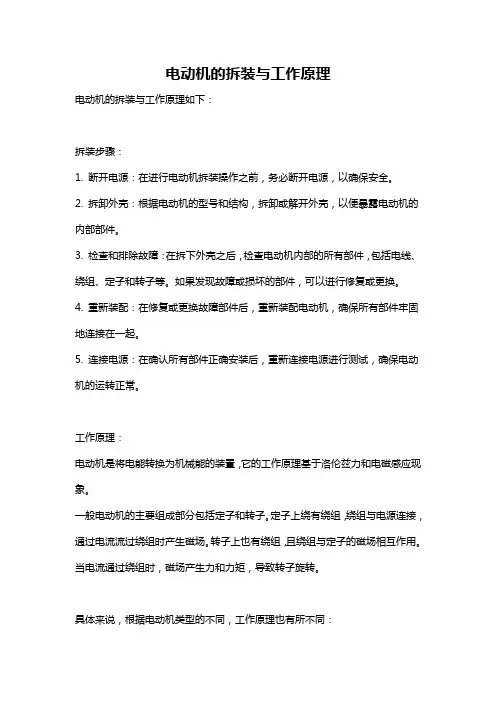

电动机的拆装与工作原理电动机的拆装与工作原理如下：拆装步骤：1. 断开电源：在进行电动机拆装操作之前，务必断开电源，以确保安全。

2. 拆卸外壳：根据电动机的型号和结构，拆卸或解开外壳，以便暴露电动机的内部部件。

3. 检查和排除故障：在拆下外壳之后，检查电动机内部的所有部件，包括电线、绕组、定子和转子等。

如果发现故障或损坏的部件，可以进行修复或更换。

4. 重新装配：在修复或更换故障部件后，重新装配电动机，确保所有部件牢固地连接在一起。

5. 连接电源：在确认所有部件正确安装后，重新连接电源进行测试，确保电动机的运转正常。

工作原理：电动机是将电能转换为机械能的装置，它的工作原理基于洛伦兹力和电磁感应现象。

一般电动机的主要组成部分包括定子和转子。

定子上绕有绕组，绕组与电源连接，通过电流流过绕组时产生磁场。

转子上也有绕组，且绕组与定子的磁场相互作用。

当电流通过绕组时，磁场产生力和力矩，导致转子旋转。

具体来说，根据电动机类型的不同，工作原理也有所不同：1. 直流电动机：直流电动机的绕组上接通直流电源，形成一个磁场。

转子上的绕组与定子磁场相互作用，产生力和力矩，使转子旋转。

2. 交流电动机：交流电动机的绕组上接通交流电源，通过交变电流的作用，产生来回磁场的变化。

转子上的绕组与定子磁场变化相互作用，产生力和力矩，使转子旋转。

3. 无刷电动机：无刷电动机通过传感器和控制器来控制绕组的电流和磁场，使转子在不同位置时得到适当的力和力矩，从而实现旋转。

无刷电机无需刷子，减少了摩擦和能量损耗，具有高效率和低噪音的特点。

综上所述，电动机的工作原理基于电流与磁场相互作用，产生力和力矩使转子旋转。

不同类型的电动机使用不同的控制器和电源，能够实现各种不同的转速、转向和功率输出。

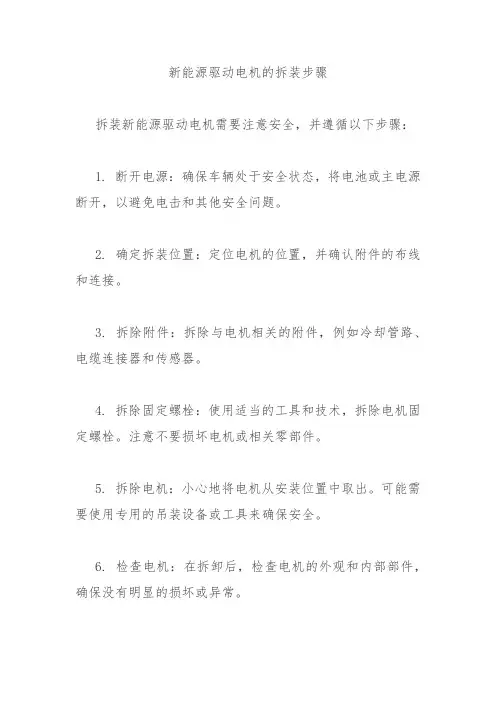

新能源驱动电机的拆装步骤
拆装新能源驱动电机需要注意安全，并遵循以下步骤：
1. 断开电源：确保车辆处于安全状态，将电池或主电源断开，以避免电击和其他安全问题。

2. 确定拆装位置：定位电机的位置，并确认附件的布线和连接。

3. 拆除附件：拆除与电机相关的附件，例如冷却管路、电缆连接器和传感器。

4. 拆除固定螺栓：使用适当的工具和技术，拆除电机固定螺栓。

注意不要损坏电机或相关零部件。

5. 拆除电机：小心地将电机从安装位置中取出。

可能需要使用专用的吊装设备或工具来确保安全。

6. 检查电机：在拆卸后，检查电机的外观和内部部件，确保没有明显的损坏或异常。

7. 安装新电机：将新的电机小心地安装回原来的位置。

确保正确对齐，并使用正确的固定螺栓进行紧固。

8. 连接附件：重新连接电机的附件，例如冷却管路、电缆连接器和传感器。

确保连接正确并牢固。

9. 联接电源：重新连接电池或主电源，确保电源连接正确且牢固。

10. 测试电机：进行必要的测试和检查，确保新安装的电机正常工作并没有异常。

请注意，这只是一个一般的拆装步骤指南，并且具体的步骤可能因不同的车辆和电机类型而有所不同。

对于拆装新能源驱动电机，建议在专业技术人员的指导下进行，并且严格按照相关车辆制造商的维修手册和安全操作规程进行操作。

三相异步电动机的拆装步骤嘿，朋友们！今天咱来聊聊三相异步电动机的拆装步骤，这可真是个有趣又有点挑战性的事儿呢！你看啊，这三相异步电动机就好比是一台复杂的大机器，要想把它拆开再装好，那可得有点真功夫。

首先呢，咱得把电源断掉，这就好比是上战场前先把子弹退膛，安全第一呀！可别小瞧这一步，要是不小心忘了，那可就麻烦大了。

然后呢，就开始拆电动机的外部零件啦，就像给一个人脱外套一样，得小心翼翼的，别把啥小零件给弄丢了或者弄坏了。

这时候啊，你就得像个细心的裁缝，每一针每一线都得处理好。

接着就是拆端盖啦，这可有点像打开一个神秘的盒子，你得掌握好力度和技巧，不然盒子可能就被你弄坏了。

拆下来后，要把它们放好，可别随手一扔，回头找不到可就傻眼了。

再往下就是拆转子啦，这转子就像是机器的心脏，可得轻拿轻放。

你想想，要是心脏出了问题，那整台机器不就瘫痪了吗？所以这一步得格外小心。

等拆完了，咱就得开始装啦！这就像是搭积木，得一块一块按顺序来。

先把转子放回去，就像把心脏重新安回去一样，得让它稳稳当当的。

然后把端盖装上，这时候就像给盒子盖上盖子，得严丝合缝。

接着把外部零件都装回去，就像给人穿上衣服一样，得整整齐齐的。

每一个螺丝都要拧紧，不能有松动，不然这机器运行起来可不稳当。

在拆装的过程中，咱得时刻保持警惕，不能有一点马虎。

这就好比走钢丝，稍有不慎就可能掉下去。

而且啊，还得有耐心，不能着急，一着急就容易出错。

你说这三相异步电动机的拆装是不是挺有意思的？虽然有点麻烦，但只要咱认真对待，就一定能搞定。

就像我们生活中的很多事情一样，只要用心去做，就没有做不好的！总之呢，三相异步电动机的拆装步骤可不能马虎，这是对技术和耐心的考验。

朋友们，加油吧，相信你们一定能行！。

电动机拆装实训报告电动机是一种应用广泛的电气设备，由电机壳体、定子、转子、电刷和轴等组成。

在实际使用中，电动机的拆装维护是不可避免的工作。

本次实训主要是以涡流电机拆装为例，对电动机的拆装步骤、注意事项、实测数据及故障分析进行介绍。

一、拆装步骤1. 关断电源：在进行电动机拆装前，必须先关闭电源，确认电机不存在带电状态。

2. 卸下电刷：电刷连接定子，通过卸下拉簧和电刷手动卸下电刷。

3. 卸下转子：拆下转子之前，先将风扇盘上的螺丝拧下；之后用铁钩脱下转子。

4. 卸下定子：定子旁边有四个槽，用电动机千斤顶中四个插槽的三角形杆杠杆动力支撑，然后将千斤顶上的手动升降杆一遍遍地往上提，直到定子彻底卸下。

5. 更换轴承：将定子的扇子拆下后，可以看到两个轴承，在拆卸的过程中，要注意轴承的外壳不要损坏，更换轴承后，将定子重新装载到电机中。

二、注意事项1. 安全第一：在拆装电动机的过程中，需要注意安全，特别是在工作时，一定要做好个人防护措施。

2. 仔细检查：在进行电动机拆卸前，应先仔细检查电机的外壳和电缆线是否存在破损，确认电机存在问题。

3. 电刷的选用：电动机电刷的选用应该是与电机相匹配，而且应选用质量好的电刷。

4. 维护周期：电动机的维护周期应该按照实际情况来由具体人员来制定，避免过早或过晚进行维护，导致不必要的损坏。

三、实测数据本次拆卸电动机为涡流式电机，电压220V，功率2.2kW，测量数据如下：1. 检查电极：电动机中两极之间的电阻值，检验时应该用万用表测量，标准值应该在5至50欧姆之间。

2. 拆卸定子：测定定子中绕组的绝缘电阻值，此时应该用万用表的绝缘电阻挡位来测量。

3. 拆卸转子：测量转子上磨损后的内径以及磨损量，此时应该用数字游标卡尺或者钢尺来测量。

四、故障分析1. 发生电刷过热：这种情况往往代表电动机中存在中毒、过负荷、空转或者墙体不稳等问题。

2. 发生电机启动困难：这种情况下，电动机开关可能有问题，或者第一相的传导、电容不良等问题。

三相异步电动机拆装
三相异步电动机拆装步骤：
1. 首先断开电源，确保电机处于安全状态。

2. 拆卸电机的端盖。

通常用螺钉固定在电机的两端。

用螺丝刀逆时针拧开，将端盖拆卸下来。

3. 拆卸电机的定子。

定子是与转子配合的部分。

先拆下定子的端盖，然后用开口扳手拧下固定定子的螺栓。

拆卸定子时要注意将定子轻轻拔出来，不要划伤定子或转子。

4. 拆卸转子。

转子通常用安装在其上的凸轮拆卸。

用撬棒轻轻敲打凸轮即可将其拆卸。

注意不要使用过大的力量，以免划伤转子。

5. 清洁所有零件。

将所有拆卸下来的部件清洗干净，去除所有污垢和油脂。

6. 组装电动机。

按照相反的顺序重新组装所有部件并固定在相应的位置。

7. 进行安装测试。

重新接通电源，启动电机，检查电机是否正常运行。

三相异步电动机拆装需要仔细操作，并遵循严格的安全措施。

如果您没有相关经验，请勿随意拆卸电机。

怎样拆装电动机皮带轮或联轴器皮带轮或联轴器的拆卸方法及步骤如下。

①先将皮带轮或联轴器上的固定螺钉拧松或敲下销子，并在皮带轮或联轴器的内孔与转轴的接触缝内参加煤油，予以渗透润滑。

之后用专用抓手拉轴器（又称拉模）慢慢地把皮带轮或联轴器拉出来，如图中（a）所示。

使用拉轴器时要顶正，螺杆中心应对准转轴的中心线，并注意皮带轮或联轴器的受力情况，不要将轮绝缘拉破或损坏拉轴器。

②若皮带轮或联轴器装得很紧或锈住，不易拆下，可用湿布包住转轴，用喷灯将皮带轮或联轴器迅速均匀加热，使其受热膨胀，趁势将其拉出拆下。

③亦可用端部成楔形的方铁斜方向顶住皮带轮或联轴器的内圈，如图中（b）所示，用小铁锤敲打方铁的另一端，将皮带轮或联轴器拆下。

如不需要清洗电机的轴承或轴套时，就不必拆卸联轴器。

安装皮带轮或联轴器，有冷装及热套装两种方法①冷装时，应先对准键槽或止紧螺钉孔。

对于中小型电机，在皮带轮或联轴器的端面上垫上木块，用手锤慢慢敲入。

若敲入有困难，可在轴的另一端垫上木块并顶在墙上，再敲入皮带轮或联轴器。

对于大型电机，可用千斤顶把皮带轮或联轴器压入转轴中。

但要用固定的支承架顶住电机的另一端及千斤顶的底部。

②热套装是指对过盈配合的皮带轮或联轴器开展加热，使其膨胀到一定程度，趁势将其迅速套到转轴上。

因为皮带轮或联轴器的孔与轴多是采用过盈配合传递扭矩的。

热套装的加热方法有烘炉加热和热油煮两种①采用烘炉加热时，将皮带轮或联轴器置于烘炉中，为使其受热均匀，升温速度以60o C∕h为宜，升温不能过快，加热时间依膨胀量而定。

可用制备的所需膨胀的内径尺寸样针检测，待样针能伸入内孔时，即可开展热套。

②采用热油煮时，是在装有变压器油的油箱中装一支撑架，将皮带轮或联轴器置于支架上，之后将油加热，使皮带轮或联轴器受热膨胀，趁势开展热套。

为防止受热不均匀，皮带轮或联轴器不能与油箱底板直接接触。

一、实验目的1. 熟悉电动机的结构和组成部分。

2. 掌握电动机的拆装方法，了解拆装过程中的注意事项。

3. 通过实际操作，提高动手能力和故障排除能力。

二、实验仪器1. 电动机一台（需为拆卸方便的类型，如单相异步电动机）2. 套筒扳手一套3. 扳手一套4. 尖嘴钳一把5. 拉具一套6. 毛刷一把7. 砂纸一张8. 棉纱一团9. 电动机保护罩一个10. 实验台一个三、实验原理电动机是利用电磁感应原理将电能转换为机械能的装置。

在实验中，通过对电动机的拆装，了解其内部结构，掌握电动机的维修和故障排除方法。

四、实验步骤1. 准备工作（1）将电动机放置在实验台上，确保电动机平稳。

（2）准备好实验所需的工具，如套筒扳手、扳手、尖嘴钳、拉具等。

（3）检查电动机的保护罩是否完好，如有损坏，请及时更换。

2. 电动机拆装步骤（1）拆下电动机的接线盒盖，断开电源线。

（2）拆下电动机的后端盖。

首先，用套筒扳手松开后端盖的固定螺栓，然后用手轻轻取下后端盖。

（3）拆下后端盖后，可以看到轴承和转子。

使用拉具将转子从轴承中取出。

（4）拆下轴承盖。

用套筒扳手松开轴承盖的固定螺栓，然后用手轻轻取下轴承盖。

（5）取出轴承。

用拉具将轴承从轴承座中取出。

（6）拆下前端盖。

用套筒扳手松开前端盖的固定螺栓，然后用手轻轻取下前端盖。

（7）取出转子。

用拉具将转子从前端盖中取出。

（8）检查电动机内部。

用毛刷清理电动机内部的灰尘和杂物。

（9）电动机组装。

按照拆装的相反顺序进行组装。

3. 电动机组装步骤（1）将转子放入前端盖中，确保转子与前端盖的键槽对齐。

（2）将轴承装入轴承座中，确保轴承与轴承座的配合紧密。

（3）将轴承盖安装到后端盖上，拧紧固定螺栓。

（4）将转子放入轴承中，确保转子与轴承的配合紧密。

（5）将前端盖安装到电动机外壳上，拧紧固定螺栓。

（6）将轴承盖安装到电动机外壳上，拧紧固定螺栓。

（7）将接线盒盖安装到电动机外壳上，拧紧固定螺栓。

（8）连接电源线，确保接线正确。

三相交流异步电机拆装一、拆卸前的准备工作在进行三相交流异步电机拆装之前，请确保已经关闭电源，并断开电机与电源的连接。

同时，准备好所需的工具和设备，如螺丝刀、扳手、锤子等。

此外，需要穿上安全鞋，以确保安全。

二、拆卸电机绕组首先，将绕组的固定螺丝松开，然后小心地将绕组从电机中取出。

注意不要损坏绕组和电机定子之间的绝缘层。

三、拆卸电机定子将绕组取下后，就可以拆卸电机定子。

首先，将固定定子的螺丝松开，然后小心地将定子从电机中取出。

注意不要损坏定子和电机转子之间的绝缘层。

四、拆卸电机转子拆卸定子后，就可以拆卸电机转子。

首先，将固定转子的螺丝松开，然后将转子从电机中取出。

注意不要损坏转子和电机定子之间的绝缘层。

五、拆卸电机轴承拆卸转子后，就可以拆卸电机轴承。

首先，将固定轴承的螺丝松开，然后将轴承从电机中取出。

注意不要损坏轴承和电机转子之间的接触面。

六、拆卸电机端盖拆卸轴承后，就可以拆卸电机端盖。

首先，将固定端盖的螺丝松开，然后将端盖从电机中取出。

注意不要损坏端盖和电机定子之间的接触面。

七、拆卸电机风扇拆卸端盖后，就可以拆卸电机风扇。

首先，将固定风扇的螺丝松开，然后将风扇从电机中取出。

注意不要损坏风扇和电机转子之间的接触面。

八、拆卸电机联轴器拆卸风扇后，就可以拆卸电机联轴器。

首先，将固定联轴器的螺丝松开，然后将联轴器从电机中取出。

注意不要损坏联轴器和电机转子之间的接触面。

九、拆卸电机底座拆卸联轴器后，就可以拆卸电机底座。

首先，将固定底座的螺丝松开，然后将底座从电机中取出。

注意不要损坏底座和电机转子之间的接触面。

十、清理电机部件最后一步是清理电机部件。

将所有的部件清理干净后，可以重新进行装配和测试。

注意在清理过程中要轻拿轻放，避免损坏部件。

同时，确保所有的部件都按照正确的顺序进行装配，以确保电机的正常运行。

电动机的拆装过程及一般故障检测及处理电动机的拆装过程异步电动机广泛应用在各种机床和各种机械上。

为保证这些设备正常工作，应定期维护和检修，为保证维修质量必须正确掌握电动机的拆装方法。

对于学生修理电动机来说，电动机的拆卸和重新组装是修理电动机的基本功。

当电动机出现故障时，就应将其拆开修理，故正确的拆装电动机，是保证维修质量的前提，在拆卸时，可以同时进行检查和测量，并做好记录。

电动机的拆卸1、电动机拆卸前做好下面准备工作（1）首先要求学生准备好拆卸电动机所需用到的工具。

（2）切断电源，拆开电动机与电源连接线，并对电源线头作好绝缘处理。

（3）记录机座的负荷端与非负荷端，标注出线口方向。

（4）测量并记录联轴器与轴台间距离。

（5）标注端盖的负荷端及非负荷端。

（6）对滑环式异步电动机，应记录好刷握的位置。

总之，在拆卸前应记录好电动机的各特征位置，不可盲目动手，应多观察，多用脑。

2、电动机的拆卸步骤及主要零部件的拆卸方法（1）准备工作拆卸前，首先要做好准备工作，即准备好各种工具，做好拆卸前的记录和检查工作。

如先在线头端盖等处做好标记，以便修复后的装配，然后才能开始拆卸。

（2）拆卸皮带轮或联轴器先在皮带轮（或联轴器）的轴伸端做好尺寸标记，再将皮带轮或联轴器上的固定螺钉或销子松脱取下，应用专用工具——拉具将其慢慢拉出，如拉不出，可在定位螺孔注入煤油，过一下再拉；或用喷灯急火在皮带外侧轴套四周加热，趋热迅速拉出。

注意：加热温度不能过高，以防止变形，一定要轻敲轻拉。

（3）拆卸刷架、风罩和风扇叶（4）拆卸轴承盖及端盖先将轴承外盖螺栓松下，拆下轴承外盖，为了以后的装配准确，应在端盖与机壳缝处做好标记后，方可松开端盖的紧固螺栓，把端盖取下。

对于小型电动机，可先把轴伸端的轴承外盖卸下，再松开后端盖的紧固螺栓，即可将转子、端盖、轴承盖与风扇一起抽出，对于大、中型电动机，由于端盖较重，应借助于起重设备，将两侧端盖慢慢拆下。

(5)抽出转子小型电动机的转子可用手托住主轴慢慢抽出，而大、中型电动机则需用起重设备吊住抽出。
