⾼速公路施⼯⼯艺及流程简述⼀、路基⼯程施⼯1、路基填筑根据现场勘察，本标段范围内多为⼟⽯混合料，拟采⽤⼟⽯路堤施⼯技术进⾏施⼯。

填筑前进⾏对强风化⽯料、软质⽯料进⾏CBR试验，确保填筑⽯料合格。

施⼯前需做填⽯路基的试验段，以确定⽤于路堤填料达到规定的压实度时所需的压实设备类型、最佳组合⽅式、碾压⽅式、遍数及碾压速度、每层填料的松铺厚度、填料的粒径及最佳含⽔量等填筑施⼯参数，以指导路基填筑施⼯。

2、路堑开挖本标段路基最⼤开挖边坡⾼度26m，根据现有资料存在多段不稳定边坡位于构造剥蚀丘陵间，表层出露上元古界随岩群强-中风化⽩云纳长⽚岩，多组发育节理，受断裂构造及⽚理、节理结构的切割影响，岩体较破碎-较完整。

缓坡部位分布有薄层第四系残坡积含砾粘性⼟，厚度约1m。

故路堑地段表层清表后，采⽤沿路基纵向分层⾃上⽽下的⽅法进⾏机械开挖，施⼯时适当放缓边坡，依据设计要求采⽤锚杆框架防护、路堑挡⼟墙等防护措施，开挖⼀级、防护⼀级。

3、软⼟路基处理本标段全线分布多段低洼⽔⽥、丘间冲沟、堰塘，⼀般多为粘性⼟经⽔长期浸泡形成，岩性以软塑状粉质粘⼟及淤泥质粉质粘⼟为主，埋深较浅，厚度⼀般⼩于三⽶。

具有⾼含⽔量、⾼压缩性、低强度等不良地质特征。

多呈鸡窝状及条带状分布。

软⼟路基施⼯时依设计要求对于⼩于3m路段采⽤清淤换填处理，软弱⼟挖出后，基底应⽆明⽔，底部采⽤压路机加强碾压，压实度不⼩于90％；⽯渣须分层碾压回填，每层碾压厚度不超过30cm，压实度不⼩于90％，开挖出的⼟⽅应妥善处理。

对于⼤于3m路段采⽤⽔泥搅拌桩进⾏处理。

4、低填浅挖段路基处理本标段交通量情况，交通荷载等级为重要交通，路床厚度采取80cm；当低填浅挖时，应先检测路床顶⾯天然地基强度与密实度是否满⾜路床技术要求，若不满⾜应对路床进⾏超挖并分层回填。

上路床采⽤未分筛分碎⽯填筑，下路床采⽤碎⽯⼟填筑，并⽤压路机进⾏分层碾压。

5、陡坡路堤及填挖交界路基处理横向半填半挖路基与纵向填挖路基采⽤冲击压路机全⾯补压2-3遍，铺筑⼟⼯格栅再分层填筑施⼯，当结合部的原坡⾯有地下⽔出露时，设置截⽔盲沟；陡坡路堤施⼯时先清表挖台阶，⼟⼯格栅进⾏铺筑，于路堤边坡下⽅做挡⼟墙、抗滑桩等结构⽀挡相配合确保路堤稳定性。

高速公路桩基施工工艺流程一、桩基施工（1）挖孔桩施工工艺施工准备人工挖掘或爆破挖掘支撑护壁终孔检查钢筋笼制作安装灌注普通混凝土或水下混凝土（2）准备工作1、平整场地，清除坡面危石覆土，坡面有裂纹或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。

2、施测墩台十字线，定出桩孔的准确位置，石质护桩并记录检查校核。

3、孔口四周挖排水沟，做好排水系统；及时清除地表积水，搭好孔口雨棚。

4、安装提升架，布设好出渣道路，合理堆放材料和机具，使其可增加孔壁压力，比影响施工。

5、根据水位地质条件以及安全施工，提高挖掘速度的原则，选择合适的孔壁支撑类型。

6、孔口护壁应高出原地面20～30cm,防止土、石、杂物流入孔内伤人。

（3）挖掘工艺1、挖掘方法一般组织两班连续作业，采用电动链滑轮或假设三角架，用10KN-20KN慢速卷扬机提升，卷扬机要设限位器。

2、挖掘程序挖掘程序视图层性质及桩孔布置而定，绝不允许同一墩台桩基同时进行挖孔作业。

图层紧密、地下水不大者，一个墩台基础的所有桩孔可同时开挖。

但渗水量大的一孔可超前开挖，集中排水，以降低其它孔位的水位；图层松软，地下水较大者，易对角开挖，避免空间内隔层太薄造成坍孔。

3、挖掘一般工艺要求1）挖掘时不应将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩阻力。

2）在挖孔过程中应经常检查桩孔尺寸和平面位置，将误差控制在设计及规范范围内，群桩桩位误差不大于100mm；排架桩桩位误差不大于50mm；直桩倾斜度小于0.5%。

桩径不小于设计要求，孔深比设计孔深超深50mm。

3）挖孔时如有水渗入，应及时支护孔壁，防止水灾孔壁浸泡流淌造成坍孔。

渗水应设法排除（如用井点法排水或集水泵排水）。

4）孔桩挖掘及支撑护壁两道工序必须连续作业，不得中途停顿，以防坍孔。

5）挖孔如遇到涌水量较大的潜水层压水时，可采用水泥砂浆后灌卵石环圈，或其它有效的措施。

6）挖孔达到设计深度后，应进行孔底处理，详见后述“终孔检查处理”。

高速公路施工工艺流程图(全)资料高速公路是许多人出行的首选，而这些高速公路的建设离不开复杂的工艺流程。

下面将为大家介绍高速公路施工的工艺流程。

一、前期准备（筹备阶段）在高速公路建设之前，需要对建设区域进行勘察和设计，同时需要与相关部门商讨法规、手续等问题，并确定施工的经费和资源，然后才能进入到实际的施工工艺流程当中。

二、道路土方开挖道路土方开挖是高速公路施工中最重要的工序之一，也是最需要投入的资源和资金的阶段之一。

在这个阶段中，需要对土方进行开挖，同时进行起伏面培平、边沟开挖等工作。

三、路基处理路基处理是指在土方开挖后，进行地基填筑和打碎石料等工作，同时还要进行土石方差异处置，这些工作都是为了提高高速公路的稳定性和减缓道路小样系数差异的问题。

四、路基加固和压实当地基处理工作完成之后，需要对路基进行加固和压实，这有利于提高高速公路的承重能力和稳定性，保证道路在各种均布荷载和集中荷载作用下具有充分的稳定性。

五、基层路面施工基层路面施工是高速公路建设中的一个重要阶段，在这个阶段中，需要进行石料拌和、板层压实等工序，使路面表面平整、有足够的坚固度，并能够承受各种车辆行驶带来的荷载。

六、中间层路面施工中间层路面施工是为了保证高速公路在各种天气和气温下都能够具有良好的强度和平滑性。

这个阶段需要进行石料拌和、加硫铁等工序，同时还需要进行科学的温度控制工作。

七、面层路面施工面层路面施工是高速公路建设中的最后一个重要阶段，在这个阶段中需要进行石料拌和和面层压实等工序，使得道路表面光滑、易于行驶，同时还需要进行打标线等标记工作。

八、文明施工高速公路施工中，需要保证文明施工，避免对周围环境和群众造成过多的干扰和困扰。

在施工过程中，需要安装道路安全设施，同时也要保护现场环境和居民的利益。

以上是高速公路施工工艺流程的介绍，希望能够对大家有所帮助。

总的来说，高速公路的建设是一个较为复杂的过程，需要投入大量的资源、资金和人力，同时也需要高度讲究施工工艺和文明施工等方面。

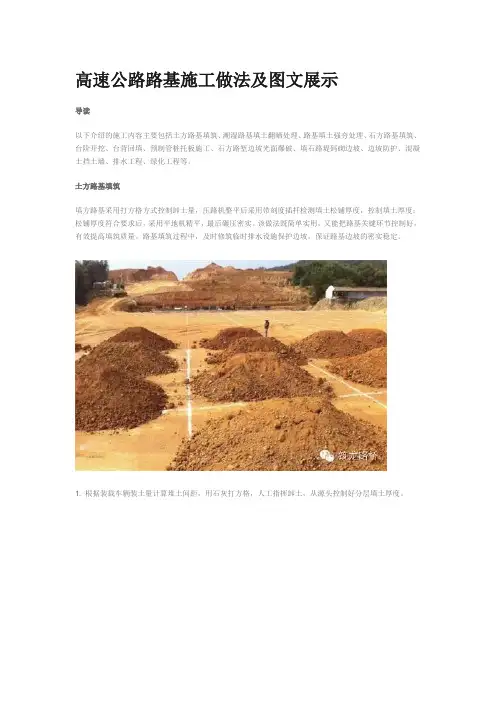

高速公路路基施工做法及图文展示导读以下介绍的施工内容主要包括土方路基填筑、潮湿路基填土翻晒处理、路基填土强夯处理、石方路基填筑、台阶开挖、台背回填、预制管桩托板施工、石方路堑边坡光面爆破、填石路堤码砌边坡、边坡防护、混凝土挡土墙、排水工程、绿化工程等。

土方路基填筑填方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。

该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。

路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。

1. 根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。

2. 采用平地机精平，有效控制填土表面平整度，并形成路拱。

3. 采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。

4. 路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。

5. 完成的临时急流槽较牢固稳定，满足施工期内临时排水要求。

潮湿路基填土翻晒处理结合雨季长、雨量大的特点，某高速项目配备有犂钯翻土机，对受雨水浸泡的路基填土进行犂钯翻晒晾干，重新碾压，有效地解决了路基受雨水浸泡后含水量过大及强度降低的问题，保证了路基每层填土的密实稳定。

犂钯翻松受浸路基填土。

翻松受浸填土凉晒至最佳含水量。

路基填土强夯处理在路基填筑施工中，对于高填方路基，在分层填筑3 ～5 层填土后，再采用冲击式压实设备对填土进行补充压实，保证了路基填土压实度，达到减少工后沉降的目的；对于路基填挖交界、分阶段前后填土的路基结合部等压实质量控制薄弱部位，采用自动落锤式强夯锤进行补充夯实，保证了该部位的路基填土密实稳定。

冲击式压实设备。

冲击压实施工现场。

使用强夯锤冲击压实填挖交界部位路基填土。

石方路基填筑填料采取石料二次破碎、二次倒运和现场挑选方法控制石料粒径，并通过网格分块堆料控制层厚；对现场碾压作业实时监测，控制沉降差，保证了石方路基的填筑质量。

+\表5-2石质爆破施工工艺流程框图说明：1.对比较松软的岩石采用大马力推土机、挖掘机并辅以部分人工施工，对比较坚硬的岩石分梯段采用松动控制爆破进行开挖。

2.边坡采用预裂爆破，路床面整修采用小排炮光面爆破。

3.发现边坡不稳定时，正确判明成因并采取相应加固措施。

表5-3路堤填筑施工工艺流程框图说明：1.路基填筑施工前，先进行试验段施工，取得路基填筑作业的各项技术参数，以此来指导路基填筑作业。

2.填筑作业前，按设计要求进行地表清理，清除表土 10〜30cm,换填非适宜材料，进行填前压实。

3.路基填筑作业分层进行，自卸汽车运料，推土机初平，平地机精平，重型压路机振动压实。

填筑一层，检验一层，满足要求后进行上层填筑。

表5-4高路堤填筑施工工艺流程框图说明：1.对清理表土后的地面进行压实或采取其它有效的处理方法。

2.施工过程中埋设沉降观测点，进行沉降观测，预留沉降量。

3.在施工安排上尽早安排施工，为施工完毕后预压创造条件，以利路基固结、稳定。

表5-5台背回填施工工艺流程框图说明：1.台背回填待结构达到设计强度的75%以后进行。

2.两边对称回填压实。

对压路机压不到的地方，用小型机具分层夯实至设计高度。

+\表5-6挡土墙施工工艺流程框图说明：1.石料应符合设计和规范规定的类别和强度，石质均匀、无水锈、无风化、无裂纹；2.砌筑前应将基底土夯实，砂浆采用磅秤计量，机械拌和，翻斗车运输，拌制的砂浆应随拌随用；3.采用挤浆法施工，严禁采用灌浆法；4.泄水孔按设计要求办理，一定要做到内高外低，不得堵塞。

表5-7挂网喷混植草工艺流程框图清理边坡布设孔位风钻成孔清孔清除或整修注浆敷设植生带挂网喷植生混合料检查验收说明：1.注意锚杆出露端的防锈处理；2.采用双纽结六边形机编镀锌铁丝网，用铺助锚钉连接在坡面上;3.混合料用喷射机分两次喷射在挂网坡面上。

+\自检后报监理工程师检查一安设锚杆+\表5-9水泥稳定砾石底基层施工工艺框图说明：1 .水泥稳定砾石施工前，先进行配合比设计和试验段施工，取得铺筑作业的各项技术参数， 以此来指导施工。

京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.4 重点分项工程施工工艺流程图施工准备平整场地施工方案审批测量放线定位监理工程师检查埋设钢护筒钻机就位对中桩位复测泥浆制备钻孔、排渣钢筋原材料试验灌注桩成孔成孔检测钢筋骨架制作下钢筋笼导管制作、试压下导管孔底检测清孔制作混凝土试块灌注混凝土监理批准配合比试块试压合格清理桩头无损探伤试验下一工序施工图 7.2.1.1-1 冲击钻孔桩施工工艺流程图开孔钻进直至基岩顶面原材料检验制备混凝土京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位钻机就位下护筒钢筋笼制作钻孔弃土外运成品检测成孔检查、清孔钢筋笼存放下钢筋笼钢筋笼运输下导管浇筑试块制作清洗导管养护强度试验图 7.2.1.2-1旋挖钻孔桩施工工艺流程图检测有害气体浓度场地平整桩位测定通风换气开挖桩孔孔口设置吊架爆破、孔内出土立模灌注护壁下一循环成孔检查砼配合比选配钢筋笼吊装就位钢筋笼加工制作砼拌合与运输灌注桩身混凝土图 7.2.1.3-1人工挖孔桩施工工艺流程图桥梁扩大基础施工工艺框图基坑开挖测基底承载能力测量放样钢筋下料钢筋绑扎支模板砼拌合运输浇注砼试块制作养生试块检测拆模基础回填图 7.2.2-1基础和台身施工工艺流程图施工准备底模清理、上脱模剂梁板钢筋制作及安装预应力孔道安装材料进场配合比模板安装模板制作或整修搅拌砼砼浇筑及抽拔棒施工试块制作拆模、养生预应力筋张拉孔道注浆试块制作封锚移梁至存梁区图 7.2.3.1-1预应力T梁施工工艺流程图台座预制绑扎钢筋骨架支模安装波纹管砼浇筑制作砼试压块养护、拆模穿钢绞线检验、标定张拉机具张拉预应力钢束压砼试块灌浆机具准备孔道压浆制作水泥浆试压块封锚压水泥浆试块移梁至存梁区图 7.2.3.3-1预应力箱梁施工工艺流程图支架设计地基处理安装支架支架预压模板设计安装底模安装支座垫板及支座绑扎底板、腹板钢筋、布设波纹管安装内膜绑扎顶板钢筋，布设波纹管安装侧膜预埋件及预留孔洞模板、钢筋、预埋件及支架稳定检逐孔浇注梁体砼（预留查验收墩顶工作缝）养生拆除内膜及侧模清理孔道穿束机穿设钢绞线压试件达到90%设计强度张拉跨内短束张拉墩顶负弯矩处钢绞线浇注联中工作缝张拉整联通长钢绞线、压浆、封端浇注联端工作缝落支架拆除底模及支架洞顶截水沟开挖、砌筑洞口其他排水工程路基或桥梁施工洞口土石方开挖边仰坡及成洞面临时防护套拱、管棚辅助进洞措施施工明洞基础及洞口段路基硬化地基承载力检测二衬台车进场洞身施工洞身检测明洞回填防水层施工片石回填洞门施工图 7.3.1.1-1洞口与明洞工程的施工工艺流程图小导管加工制作材料准备浆液配制注浆量控制京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计地质调查，注浆设计现场注浆试验制定施工方案测量布孔凿岩机钻孔清孔，成孔检查安装导管，封堵管口注浆压力控制喷砼封闭掌子面连注浆管路，试运转注浆泵就位注浆作业转入断面开挖效果检查，方案调整图7.3.1.3-2超前小导管注浆施工工艺流程图锚杆制作、超前小钢管施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测绘出开挖轮廓线、标出孔位靠掌子面正确安装固定钢架凿岩机就位、定位开孔钻孔至预定孔深，并随时调整方向清孔、成孔检查浸泡、填塞锚固剂小钢管浸泡、填塞锚固剂制作顶入安装锚杆将锚杆（小钢管）尾部和钢架焊连质量检查合格，进入下道工序图 7.3.1.3-4-4超前锚杆施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样钢拱架加工质量验收清除底脚浮渣钢拱架组拼安装钢拱架和系统锚杆焊连定位加设鞍形垫块打锁脚锚杆焊纵向连接筋隐蔽工程检查验收图 7.3.1.3-5钢架安装工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计湿喷砼施工工艺流程图配备设备及劳力组织方法砼制备运输方案、喷射方法方案报批喷砼试验配合比报批材料试验报告材料、机具、劳力准备风、水、电准备施工准备断面检查清洗岩面强制式拌和机拌和混凝土制备分次投料拌和混凝土运输砼运输车运输湿喷机先墙后拱、分层、分区进行初喷S形运动、螺旋状喷射首层着重填平、补齐复喷强度检验：压试件质量检查方案审批结束图 7.3.1.3-6湿喷混凝土施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计施工段断面净空检查防水板检查防水板铺设台车就位防水板焊成大幅喷砼面检查处理返修否是安装纵、环向盲管焊缝检查铺设防水卷材与既有衬砌段防水板焊接连接重焊或修补否接头焊接检查防水板检查签证图 7.3.1.4-1防水板铺挂施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计监控量测确定二次衬砌施作时机轨道高程测量布设轨道控制轨距台车就位顶模升起侧模张开净空检测模板调整到位输挡台基止面涂预送头水埋车仓板脱管板条件加清整模安安安安固理修剂装装装装矮边墙底板施工施工配合比混凝土拌合塌落度检查混凝土浇筑混凝土入泵混凝土运输不合格返工拆模养护图 7.3.1.5-1二次衬砌施工工艺流程图监控京新量高速测胶泥施湾至工西洋工河（冀艺晋界流）公程路图SG1 合同段实施性施工组织设计分析地质勘测资料制定监控量测计划施工监控地表地质预测围岩支护围岩支护与开挖验结构状态结构受力观测证观测变形量测否否修改支护参综合分析判断修改支护参数数是施工是否完成是结束图7.3.1.15-1隧道监控量测施工工艺流程图施工准备准备阶段基底处理填筑区段分层填筑摊铺整平平整区段施工阶段洒水或晾晒碾压区段碾压夯实检测区段检验签证整修验交阶段路基整修图 7.4.1.7-1路基土方填筑施工工艺流程图施工放样清表路基基底碾压上料、推土机推平重型压路机分层碾压人工用细石块、石屑找平不平处试验检测填报质量检验报告单进行下道工序图 7.4.1.8-1填石路基施工工艺流程图施工准备原地面测量放样平整场地开挖减振、排（降）水沟（井）试区检测垫层铺设场地平整测量各夯区设置孔隙水观测计等检测第一遍夯点布置测量场地高程机械就位测夯锤落距测每次夯沉量，完成一个夯点夯击完成第一遍各点夯击测场地标高机械整平场地第二遍夯击控制夯击数、夯锤落距和夯印搭接满夯平整场地土工、荷载试验测量地面标高资料整理隐蔽验收下一夯区或工序图 7.4.1.9-1强夯施工工艺流程图施工准备挖基基地处理片石、砂浆砌筑勾缝养生边坡处理液压喷播喷料准备覆盖无纺布练苗揭布播后管理图 7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计配料拌合、检测及运输入模振捣脱模码垛养生运输安装检查验收合格格内回填土、植草返工不合格图 7.4.1.16-2矩形、空心六棱预制块防护施工工艺流程图施工准备及放样基坑开挖基底处理基底标高及地基承载力经监理工程师检验合格片石墙身砌筑砂浆拌制墙背回填锥坡图 7.4.1.16-3路堤挡土墙施工工艺流程图边坡测量施工准备电力设备布设边坡安全检测搭设脚手架边坡修整钻孔设备布设锚杆钻孔锚杆孔位放样清孔、验孔支架焊接插入锚杆锚杆孔灌注水泥砂浆砼试块制作达到设计强度锚杆拉拔试验测量放线开挖框架梁基础钢筋制作安装模型安装、加固伸缩缝设置砼试块制作浇注混凝土养生浆砌片石封顶框格内喷播植草拆除脚手架图 7.4.1.16-4锚杆框架梁植草护坡施工工艺流程图施工准备测量放样基础开挖地基承载力检测基底处理基础施工整管节拼接连接涂刷沥青涵背回填材料检验洞口铺砌及防护成品检测、验收图 7.4.2.1-1管涵施工工艺流程图不满足设计要求京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样基坑开挖、排水基坑检验监理签证基地处理满足设计要求基础砼浇筑养护涵台砼浇筑养护立拱支架、安装模板检查、验收、签证对称浇筑拱圈砼养护拱圈砼强度达到75%施做沉降缝防水检查、验收、签证护拱浆砌片石涵侧、涵顶土对称回填出入口、八字墙等附属工程竣工验收图 7.4.2.1-2拱涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位平整场地基坑开挖合格不合格基坑验收制作模板基础模板不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格基础验收合格制作模板、钢筋绑扎台身模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格台身验收合格制作模板、钢筋绑扎盖板（帽石）模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格盖板（帽石）验收合格洞口施工洞底铺砌及防水合格台背回填清理现场分项工程验收图 7.4.2.1-3板涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计明确施工方案工程师审批下承层交验合格并经工程师验收整理下承层测量定样放样打出路肩线培路肩土放标高基准线，两侧设置钢钎挂钢绞线控制标高摊铺机就位卸料摊铺机上摊铺碾压：振动压路机稳压；振动压路机振压、胶轮柔性碾压、三轮压路机静压质量自检原材料进场并报验完成组成设计并报工程师审批根据组成设计调试拌合楼直至满足生产要求，报工程师认可装载机装料于各料斗调整调速电机控制配合比拌缸充分拌和混合料卸于自卸车运输小修处理报验进行下道工序京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下层通过监理验收材料检验报监理审批清扫下层材料准备，沥青加温放边缘线沥青洒布车运输沥青按设计数量喷洒处理接头质量自检报监理验收交通管制进行下道工序图7.5.3.3-1透层、粘层施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下承层（或透层）已被监理工程师验收清扫路面基层（或透层）测量定线放样放标高控制基准线，两侧打钢钎挂钢绞线控制摊铺机就位卸料于摊铺机上铺装碾压：先用双钢轮压路机稳压一遍，然后用胶轮、双钢轮振动压路机复压、最后用双钢轮压路机终压质量自检并报监理验收交通管制原材料及组成设计经监理工程师认可沥青加温装载机装各种矿料入拌和设备，沥青泵入拌和设备按照配合比拌和各种材料施工单位对混合料自检，监理工程师抽检不合格成品装入自卸车运输废料完成生产配合比设计，铺筑试验段对生产配合比验证，报工程师认可进行下道工序图 7.5.3.3-2沥青混凝土面层施工工艺流程图原材料验收入库标志板按照图纸制作标志架按照图纸制作京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计验收浇安入经驻按筑库装地监图混标理工挖凝监志监程师标土理架理验收志及验体验合格架基表收及收方可基础标验面质进入础预志热工地坑埋收检板镀入验件锌库收处理图 7.7.1.1-1交通标志施工工艺流程图施工准备封闭交通清扫路面放样加热涂料划线机预热校核标线喷涂维护，待标线干硬后开放交通图 7.7.1.2-1交通标线施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计开挖基坑石方地段或构造物地段土方段自检及监理验证不打入立桩合埋入立桩、浇筑砼格返工自检及监理验证合格安装护栏板不合线型调整格返工自检及监理验证图 7.7.1.3-1波形梁钢护栏施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计放线订购立柱、网片基坑开挖不合报请监理认可格返工自检、监理检验浇筑砼基础自检、监理检验安装立柱调整立柱线形安装编织网片不合调整格返工自检、监理检验图 7.7.1.4-1隔离栅施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.5 组织机构图23813.6 工期保证体系图项目经理工程管理部安全环保部物质装备部计划合同部工地试验室技术质量部财务部编提实保制保及抓制保协供施及证保定合证时好实证调施监时施证落理试进现施机各工督检工材实调验行场性械工技避查行料进配资现施组完序术免签车供度资料场工织好衔保返证安应计金及试管设率接证工全划时验理计实现工期目标13.7 质量保证体系图质量保证体系项目经理部综计工安技工物合划程全术地资财事合管环质试装务务同理保量验备部部部部部部室部思想教育技术保障措施物资供应保障施工保证机械保证经济责任制为试签质监制全质岗材材技实严验机机制完业订量督定面量前料料术行密检械械定善主经第检质质管培购检交三组测使保奖考服济一查量量理训进验底检织手用养惩核务责思制目管教制制制制制作段制制条手思任想度标理育度度度度度业完度度例段想状善下自工道质地检工量制成先提试和序监定立培高验监是督创Q训全室理让机优C后员和检业构规小上素检查主检划组岗质测制满查保度意障明确检合责作任验理业落检安程实测排序到及使集个时用标人准QC小组课题研究取得上岗证施工作业促进施工生产改进措施信息反馈质量评定奖优罚劣考核兑现项目经理项目总工程师安全生产委员会安全管理部技术质量部工程管理部计划合同部物资装备部财务部外协管理部综合事务部各分部项目经理各分部安全部门各分部安全员、技术员管理和领导关系支持协作和保障关系环境保护领导组组长：项目经理 副组长：技术负责人各业务部门负责人 作业队长 专、兼职检查员环保目标保证 技术保证 施工过程保证 经济保证 检查、监控与 建制 实 完 制 施主建 定环 制 立 宣定施善工物管 环立环定期现 保 定 传 员 环环环方资部 保环不 境保 保 保 岗法 设 费 保 场 措 管目 教工位 门 定 监 施 理育培实技技责工备用奖期 目 标计 训施 术 术 艺 保 统 到 惩 控改 检 责方 政 措 任保 证合 位制进标任 划制查案策施证治度制理防建城 防止 防 筑城 市 噪 止 生 文 市 止声 大 活 物 绿 道 水 、 气 垃 保 化 路 污 光污圾护保保 染污染处护护染理环境保护达标。

表5-1 软基处理施工工艺框图
表5-2 振冲碎石桩施工工艺框图
表5-3 抗滑桩施工工艺框图
表5-4路基填筑施工工艺框图
表5-5 钻孔灌注桩施工工艺流程图
表5-6 T(工)型梁预制施工工艺框图
表5-7 后张法预应力混凝土空心板梁施工工艺框图
表5-8 架桥机架梁施工工艺框图
表5-9 起重机吊装板梁施工工艺框图
表5-10 悬臂灌注连续箱梁工艺流程图
表5-11 隧道施工工艺框图
表5-12 明洞施工工艺框图
表5-13 超前支护施工工艺框图
表5-14 初期支护施工工艺框图
表5-15 湿法喷射砼施工工艺框图
表5-16 钢支撑工艺框图
表5-17 围岩量测施工工艺框图
表5-18 洞内防排水设施施工工艺框图
表5-19 二次衬砌施工工艺框图
表5-20 洞内砼路面施工工艺框图。
