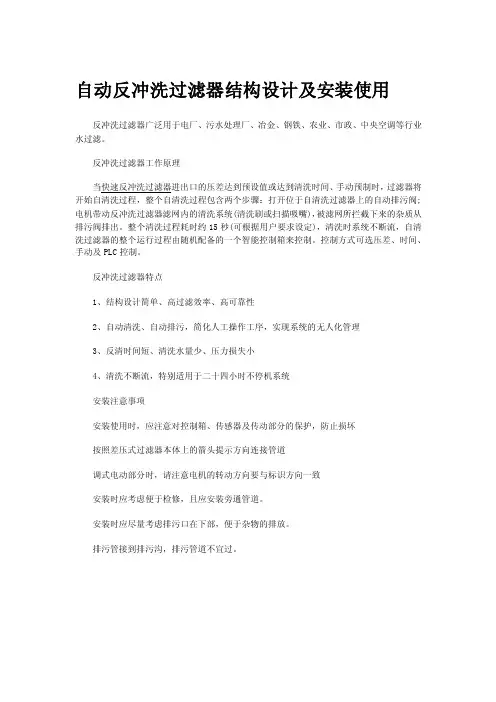

自动反冲洗过滤器结构设计及安装使用
反冲洗过滤器广泛用于电厂、污水处理厂、冶金、钢铁、农业、市政、中央空调等行业水过滤。

反冲洗过滤器工作原理
当快速反冲洗过滤器进出口的压差达到预设值或达到清洗时间、手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀;电机带动反冲洗过滤器滤网内的清洗系统(清洗刷或扫描吸嘴)，被滤网所拦截下来的杂质从排污阀排出。

整个清洗过程耗时约15秒(可根据用户要求设定)，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。

控制方式可选压差、时间、手动及PLC控制。

反冲洗过滤器特点
1、结构设计简单、高过滤效率、高可靠性
2、自动清洗、自动排污，简化人工操作工序，实现系统的无人化管理
3、反清时间短、清洗水量少、压力损失小
4、清洗不断流，特别适用于二十四小时不停机系统
安装注意事项
安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏
按照差压式过滤器本体上的箭头提示方向连接管道
调式电动部分时，请注意电机的转动方向要与标识方向一致
安装时应考虑便于检修，且应安装旁通管道。

安装时应尽量考虑排污口在下部，便于杂物的排放。

排污管接到排污沟，排污管道不宜过。

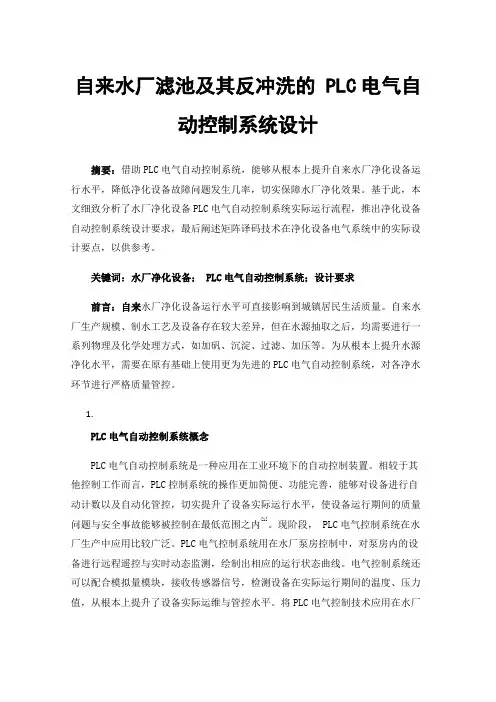

自来水厂滤池及其反冲洗的 PLC电气自动控制系统设计摘要：借助PLC电气自动控制系统，能够从根本上提升自来水厂净化设备运行水平，降低净化设备故障问题发生几率，切实保障水厂净化效果。

基于此，本文细致分析了水厂净化设备PLC电气自动控制系统实际运行流程，推出净化设备自动控制系统设计要求，最后阐述矩阵译码技术在净化设备电气系统中的实际设计要点，以供参考。

关键词：水厂净化设备；PLC电气自动控制系统；设计要求前言：自来水厂净化设备运行水平可直接影响到城镇居民生活质量。

自来水厂生产规模、制水工艺及设备存在较大差异，但在水源抽取之后，均需要进行一系列物理及化学处理方式，如加矾、沉淀、过滤、加压等。

为从根本上提升水源净化水平，需要在原有基础上使用更为先进的PLC电气自动控制系统，对各净水环节进行严格质量管控。

1.PLC电气自动控制系统概念PLC电气自动控制系统是一种应用在工业环境下的自动控制装置。

相较于其他控制工作而言，PLC控制系统的操作更加简便、功能完善，能够对设备进行自动计数以及自动化管控，切实提升了设备实际运行水平，使设备运行期间的质量问题与安全事故能够被控制在最低范围之内[1]。

现阶段， PLC电气控制系统在水厂生产中应用比较广泛。

PLC电气控制系统用在水厂泵房控制中，对泵房内的设备进行远程遥控与实时动态监测，绘制出相应的运行状态曲线。

电气控制系统还可以配合模拟量模块，接收传感器信号，检测设备在实际运行期间的温度、压力值，从根本上提升了设备实际运维与管控水平。

将PLC电气控制技术应用在水厂混凝系统、沉淀系统中，可以借助流量反馈手段，调整加药泵转速以及冲程，从根本上提升水厂运行期间的可控性。

1.水厂净化工艺过滤池及其反冲洗净化工艺是水厂重要工艺之一,其运行效果可直接影响到自来水的品质与口感，影响到水厂运行期间的综合效益。

随着社会经济发展速度不断加快，水厂建设规模进一步扩大，应用在水厂中的净化设备种类更多，内部结构愈加复杂。

一、反冲洗过滤器自动反冲污排污原理：１、工作过滤正常工作时，水流转向阀为开启状态。

需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

２、冲洗排污正常冲洗时，水流转向阀为开启状态。

当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。

再关闭排污口上的阀门进入正常工作状态。

３、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。

由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。

二、反冲洗过滤器技术参数壳体材质碳钢不锈钢滤框滤网材质不锈钢密封件材质耐油石棉、丁晴橡胶、聚四氟乙烯工作温度(℃)-30～380-80～450公称压力(MPa)0.6～5.0(150Lb～600Lb)过滤精度(目/in)10-300三、反冲洗过滤器性能与特点１、自动冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。

２、冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。

３、节能投资运行费用。

在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。

不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。

四、反冲洗过滤器安装、使用、维护１、直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。

２、冲洗可分两阶段进行。

一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段，排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。

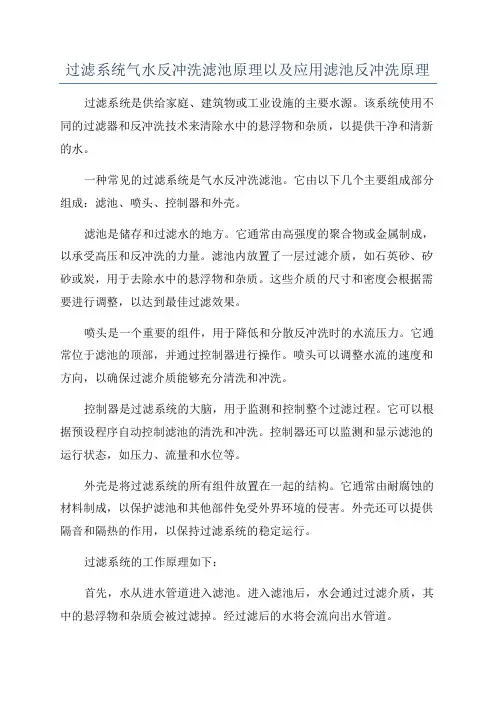

过滤系统气水反冲洗滤池原理以及应用滤池反冲洗原理过滤系统是供给家庭、建筑物或工业设施的主要水源。

该系统使用不同的过滤器和反冲洗技术来清除水中的悬浮物和杂质，以提供干净和清新的水。

一种常见的过滤系统是气水反冲洗滤池。

它由以下几个主要组成部分组成：滤池、喷头、控制器和外壳。

滤池是储存和过滤水的地方。

它通常由高强度的聚合物或金属制成，以承受高压和反冲洗的力量。

滤池内放置了一层过滤介质，如石英砂、矽砂或炭，用于去除水中的悬浮物和杂质。

这些介质的尺寸和密度会根据需要进行调整，以达到最佳过滤效果。

喷头是一个重要的组件，用于降低和分散反冲洗时的水流压力。

它通常位于滤池的顶部，并通过控制器进行操作。

喷头可以调整水流的速度和方向，以确保过滤介质能够充分清洗和冲洗。

控制器是过滤系统的大脑，用于监测和控制整个过滤过程。

它可以根据预设程序自动控制滤池的清洗和冲洗。

控制器还可以监测和显示滤池的运行状态，如压力、流量和水位等。

外壳是将过滤系统的所有组件放置在一起的结构。

它通常由耐腐蚀的材料制成，以保护滤池和其他部件免受外界环境的侵害。

外壳还可以提供隔音和隔热的作用，以保持过滤系统的稳定运行。

过滤系统的工作原理如下：首先，水从进水管道进入滤池。

进入滤池后，水会通过过滤介质，其中的悬浮物和杂质会被过滤掉。

经过滤后的水将会流向出水管道。

当滤池中的过滤介质被杂质阻塞时，滤池内的压力将逐渐上升。

控制器会根据预设的压力阈值自动启动反冲洗程序。

反冲洗程序开始时，控制器打开喷头，使水以高速通过喷头流回滤池。

这种高速流动的水能够冲洗过滤介质，将阻塞的杂质冲出滤池。

冲洗过程一般持续数分钟，直到滤池内的压力降低到预设的值。

冲洗完成后，喷头关闭，滤池将重新开始过滤水源，提供干净的水。

气水反冲洗滤池的应用主要集中在海滨地区。

由于海水中含有大量的盐分、悬浮物和微生物，传统的过滤系统常常无法完全满足人们的需求。

气水反冲洗滤池采用高效的过滤介质和反冲洗技术，能够彻底清除海水中的盐分、悬浮物和微生物。

自动反冲洗过滤器总体介绍过滤器工作原理一：自动反冲洗过滤器总体介绍概述当达到设定压差或时间，反冲洗程序启动，减速电机驱动反冲洗转臂对准一支滤芯，滤芯下端连接到吸盘，打开排污阀，将滤芯与排污管接通，滤芯外侧与排污口之间的压差驱使滤出清液反向冲洗滤芯内表面滤饼，排入排污管道。

一支滤芯反冲洗完毕后，清洗转臂对准下一支滤芯进行反冲洗。

全部滤芯被逐支反冲洗后，整个过程完成。

减速电机驱动转轴上安装有定位盘及清洗转臂二：自动反冲洗过滤器总体介绍特点1、在线反冲：在系统不停止运行的前提下,能利用系统自身的压力进行各个过滤单元逐个反冲洗，反冲洗时处理流量基本不变。

2、过滤：依据用户的工况和过滤精度选配滤芯。

三：自动反冲洗过滤器总体介绍选型1.处理水量2.系统的管道压力3.实际现场需求的过滤精度溶剂过滤器的使用溶剂过滤器是一种常用的过滤器产品，是为溶剂快速过滤及脱气而设计，紧要应用于高效液相色谱流动相过滤、粒子物质分析和微生物污染检测，是化学试验室常备器材。

溶剂过滤器的使用：1、使用前，必需了解过滤物质是否对滤膜有影响，依据过滤物质类型选择相应材质的滤膜2、滤膜使用前先用蒸馏水清洗，然后在70℃～80℃水中浸泡4小时，或在常温蒸馏水中浸泡12小时3、将过滤器清洗干净（不锈钢过滤器用蒸馏水刷洗即可，玻璃过滤器在不加滤膜的情况下，用正己烷或石油醚进行过滤操作，再用蒸馏水过滤冲洗干净）4、将经过浸泡的滤膜放在滤膜支撑网或玻璃砂芯滤器中心，用过滤漏斗压住滤膜5、将阳极化铝弹簧夹夹住上下法兰边6、将过滤器整体放入消毒高压锅中，进行蒸汽热压灭菌处理（121℃，30分钟），也可接受其它方法处理。

热压消毒时，应避开蒸汽直接单向冲在滤膜上，和防止蒸汽冷凝产生负压而使滤膜破损。

7、接通真空泵电源，按下电源开关，这时应有气泵的运转声音，用手轻触气泵上的抽气口应感到抽气效果，看压力表显示正常，说明真空泵运转正常8、关闭电源，将减压器的调压旋钮完全打开9、将过滤器和真空泵用橡胶管连接好，将过滤的介质倒入滤杯内，注意不要太满10、按下电源开关，调整减压器的调压旋钮，使达到所需要的真空压力，即可开始工作11、过滤完毕后，关闭电源开关，打开减压器的调压旋钮待过滤器内恢复为常压时再将泵与过滤器的连接导管分别。

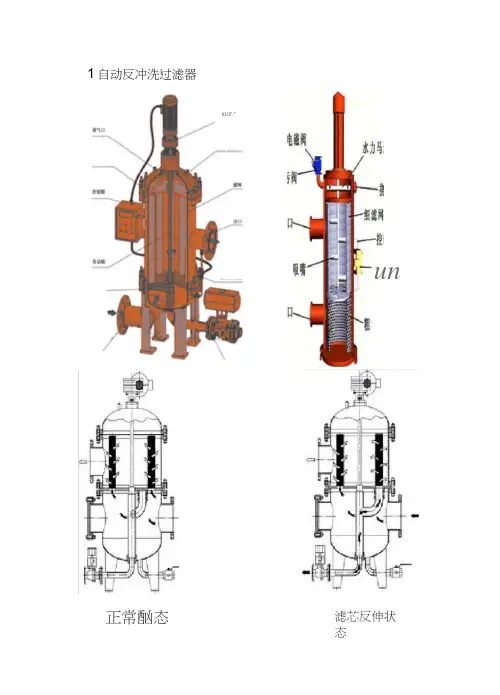

1自动反冲洗过滤器kUil'.*un 正常酗态滤芯反伸状态工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。

在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。

当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。

同时，电力马达带动吸污管沿轴向做螺旋运动。

吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。

整个冲洗过程只需数十秒钟。

排污阀在清洗结束时关闭。

过滤器开始准备下一个冲洗周期。

全自动自清洗过滤器工作原理（二）待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。

通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。

全自动自清洗过滤器工作原理（三）水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。

当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

全自动反冲洗过滤器说明书新HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO计)3计)总硬度+总碱度<800mg/l (CaCO32水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

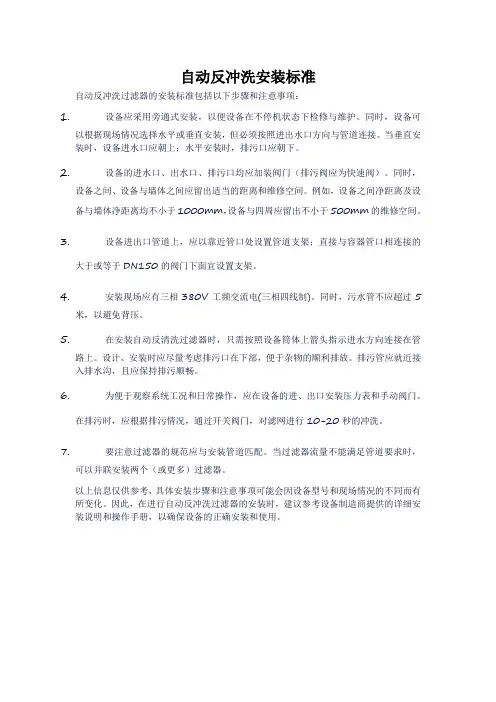

自动反冲洗安装标准自动反冲洗过滤器的安装标准包括以下步骤和注意事项：1.设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

同时，设备可以根据现场情况选择水平或垂直安装，但必须按照进出水口方向与管道连接。

当垂直安装时，设备进水口应朝上；水平安装时，排污口应朝下。

2.设备的进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。

同时，设备之间、设备与墙体之间应留出适当的距离和维修空间。

例如，设备之间净距离及设备与墙体净距离均不小于1000mm，设备与四周应留出不小于500mm的维修空间。

3.设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

4.安装现场应有三相380V工频交流电(三相四线制)。

同时，污水管不应超过5米，以避免背压。

5.在安装自动反清洗过滤器时，只需按照设备筒体上箭头指示进水方向连接在管路上。

设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放。

排污管应就近接入排水沟，且应保持排污顺畅。

6.为便于观察系统工况和日常操作，应在设备的进、出口安装压力表和手动阀门。

在排污时，应根据排污情况，通过开关阀门，对滤网进行10-20秒的冲洗。

7.要注意过滤器的规范应与安装管道匹配。

当过滤器流量不能满足管道要求时，可以并联安装两个（或更多）过滤器。

以上信息仅供参考，具体安装步骤和注意事项可能会因设备型号和现场情况的不同而有所变化。

因此，在进行自动反冲洗过滤器的安装时，建议参考设备制造商提供的详细安装说明和操作手册，以确保设备的正确安装和使用。

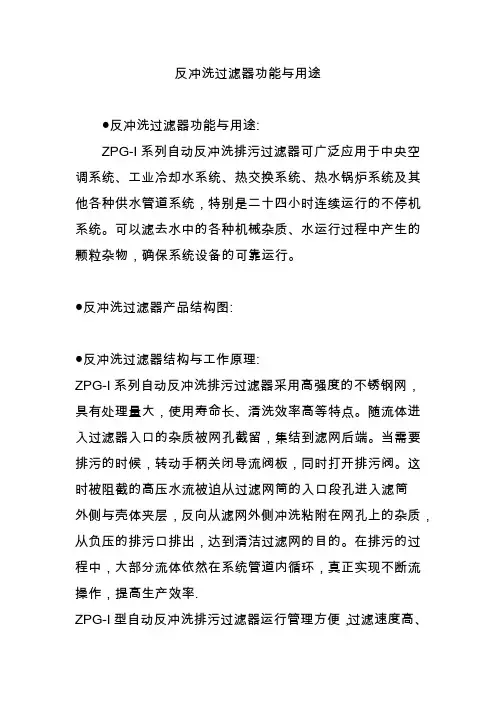

反冲洗过滤器功能与用途
●反冲洗过滤器功能与用途:
ZPG-I系列自动反冲洗排污过滤器可广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统，特别是二十四小时连续运行的不停机系统。

可以滤去水中的各种机械杂质、水运行过程中产生的颗粒杂物，确保系统设备的可靠运行。

●反冲洗过滤器产品结构图:
●反冲洗过滤器结构与工作原理:
ZPG-I系列自动反冲洗排污过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。

随流体进入过滤器入口的杂质被网孔截留，集结到滤网后端。

当需要排污的时候，转动手柄关闭导流阀板，同时打开排污阀。

这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒
外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，从负压的排污口排出，达到清洁过滤网的目的。

在排污的过程中，大部分流体依然在系统管道内循环，真正实现不断流操作，提高生产效率.
ZPG-I型自动反冲洗排污过滤器运行管理方便，过滤速度高、
冲洗简便可靠、不需动力、反冲洗能力强，同时节能冲洗排污过程都在全流量下正常工作，既保持系统高流量，又具有很低的压力降（小于0.05~0.1m水柱），避免了由于流速低而造成的表面污渍过滤网筒是整体联接于管体上，所以刚性强度好，不易损坏，使用寿命长. 过滤精度有：
3.0mm~0.3mm，也可根据用户要求选材制造不锈钢材质的反冲洗排污过滤器.。

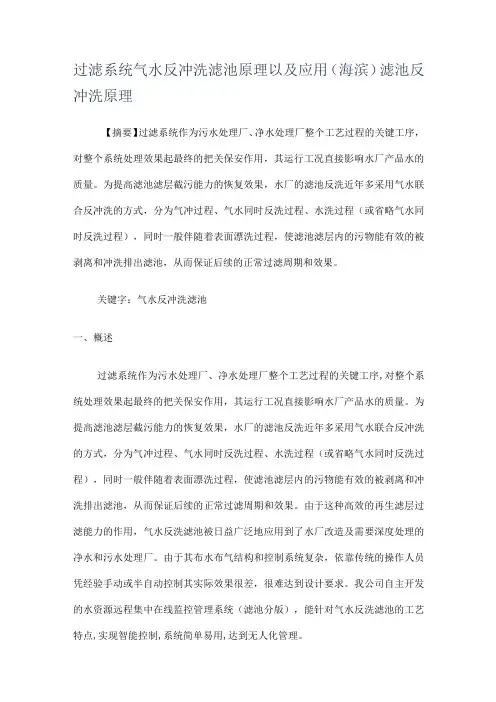

过滤系统气水反冲洗滤池原理以及应用（海滨）滤池反冲洗原理【摘要】过滤系统作为污水处理厂、净水处理厂整个工艺过程的关键工序，对整个系统处理效果起最终的把关保安作用，其运行工况直接影响水厂产品水的质量。

为提高滤池滤层截污能力的恢复效果，水厂的滤池反洗近年多采用气水联合反冲洗的方式，分为气冲过程、气水同时反洗过程、水洗过程（或省略气水同时反洗过程），同时一般伴随着表面漂洗过程，使滤池滤层内的污物能有效的被剥离和冲洗排出滤池，从而保证后续的正常过滤周期和效果。

关键字：气水反冲洗滤池一、概述过滤系统作为污水处理厂、净水处理厂整个工艺过程的关键工序,对整个系统处理效果起最终的把关保安作用，其运行工况直接影响水厂产品水的质量。

为提高滤池滤层截污能力的恢复效果，水厂的滤池反洗近年多采用气水联合反冲洗的方式，分为气冲过程、气水同时反洗过程、水洗过程（或省略气水同时反洗过程），同时一般伴随着表面漂洗过程，使滤池滤层内的污物能有效的被剥离和冲洗排出滤池，从而保证后续的正常过滤周期和效果。

由于这种高效的再生滤层过滤能力的作用，气水反洗滤池被日益广泛地应用到了水厂改造及需要深度处理的净水和污水处理厂。

由于其布水布气结构和控制系统复杂，依靠传统的操作人员凭经验手动或半自动控制其实际效果很差，很难达到设计要求。

我公司自主开发的水资源远程集中在线监控管理系统（滤池分版），能针对气水反洗滤池的工艺特点,实现智能控制,系统简单易用,达到无人化管理。

二、应用广泛应用于各行业给水、污水回用等较大水量的深度固液分离过程和市政给水厂的净化以及旧水厂的改造。

三、气水反冲洗滤池工艺简介1过滤机理气水反冲洗滤池正常工作时，通常采用等速过滤方式，即恒定水位（水压）过滤。

滤层可采用单层均质滤料，也可采用多层滤料（常采用陶粒、石英砂、沸石等）。

采用尽量均匀的布水方式将待处理水布到滤层表面，在恒定水位的作用下，过滤水通过滤层进入下部集水区。

过滤作用主要基于以下几点：机械截留作用：将水中较大颗粒的悬浮状颗粒截留在滤层的颗粒空隙之间；吸附架桥作用：颗粒滤料吸附有机物和微生物,起到吸附架桥作用，悬浮颗粒及胶体粒子粘结在一起，形成细小絮体，通过接触絮凝作用而被去除。

自动反冲洗浅层砂介质过滤器过滤器工作原理浅层砂滤器，又称为全自动浅层砂滤器，浅层石英砂过滤器，浅层砂滤器的系统是由多个标准高速砂缸单元构成，其内部设有布水器和集水器，拥有双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序掌控。

具有反冲洗用水量小，设备安装便利，易于操作等优点。

该设备流量大，无需维护。

依据不同的用户要求，有立式和卧式两个系列。

适用于工业和民用循环水系统的水质处理。

浅层过滤器一般由过滤砂缸与相应的掌控系统填充重量的石英砂构成，也叫砂缸过滤器、浅层砂滤器等。

水处理设计生产的浅层过滤器能依据客户要求定制缸体，定制掌控方式，实现无人值守全自动操作。

浅层介质过滤器是利用石英砂作为过滤介质，在压力下，把悬浮物含量较高的水通过厚度的石英砂过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物等，终达到降低水中悬浮物、净化水质效果的一种过滤设备。

全自动反冲洗介质过滤器简介：介质过滤器。

又叫介质过滤系统，它是一种利用过滤介质去除水中各中悬浮物、微生物、其他微细颗粒，达到降低水浊度、净化水质效果的一种U效过滤设备。

常用的滤料有石英砂、活性碳、无烟煤、锰砂等。

运用到农业浇灌、化工、石油、冶金等各行业。

全自动反冲洗介质过滤器过滤状态当系统处于过滤状态时，未经过滤的水通过三层布水器，搭配特别设计的外壳，以接近平流的状态到达过滤器内的填料层。

当水流过填料层时，杂质被截留在填料层内。

过滤器底部蘑菇状的过滤集水器，将过滤后的水均匀地收集并流出。

平流过滤，决议过滤器可以在高的流速下过滤，仍可达到较好的过滤效果。

全自动反冲洗介质过滤器反洗状态随着杂质在填料层中的不断聚积，水头损失将不断增大。

当水头损失到达一d的设定限度时，或者经过一个预先设定好的时间段后，系统将自动转换至反洗状态，以清洗聚积起来的杂质。

对系统来说，常常性的反洗以qin除聚积起来的杂质是B须的。

当系统处于反洗状态时，某个过滤器会将干净的、经过过滤的水通过一个三通反洗阀同时逆流入这个过滤器中。

实验二过滤及反冲洗实验（演示实验）一、实验目的（1）了解过滤系统的组成与构造，观察过滤及反冲洗现象，加深理解过滤及反冲洗原理。

（2）了解过滤及反冲洗模型的组成。

（3）熟悉过滤及反冲洗实验的方法。

（4）测定滤池工作中的主要技术并掌握观测的方法。

二、实验原理（一）过滤原理滤池净化的主要作用是接触凝聚作用，水中经过絮凝的杂质截留在滤池之中，或者有接触絮凝作用的滤料表面粘附水中的杂质。

滤层去除水中杂质的效果主要取决于滤料的总表面积。

随着过滤时间的增加，滤层截留杂质的增多，滤层的水头损失也随之增大，其增长速度随滤速大小、滤料颗粒的大小和形状，过滤进水中悬浮物含量及截留杂质在垂直方向的分布而定。

当滤速大，滤料颗粒粗，滤层较薄时，滤过的水水质很快变差，过滤水质周期较短；如滤速大，滤料颗粒细，滤池中的水头损失增加也很快，这样很快达到过滤压力周期。

所以在处理一定性质的水时，正确确定滤速，滤料颗粒的大小，滤料及厚度之间的关系，具有重要的技术意义与经济意义，该关系可通过试验的方法来确定。

（二）反冲洗原理当水头损失达到极限，使出水水质恶化时就要进行反冲洗。

反冲洗的目的是清除滤层中的污物，使滤池恢复过滤能力。

冲洗采用自下而上的水流进行。

滤料层在反冲洗时，当膨胀率一定，滤料颗粒越大，所需的冲洗强度便越大，水温越高（水的粘滞系数越小），所需冲洗强度也越大。

对于不同的滤料，同样颗粒的滤料，当比重大的与比重小的膨胀率相同时，所需的冲洗强度就越大。

精确地确定在一定的水温下冲洗强度与膨胀率之间的关系，最可靠的方法是进行反冲洗实验。

反冲洗的目的是除去滤层截留的污物，恢复滤床的过滤能力。

反冲洗的方法有两种：水洗和水气联合清洗。

经过大量研究和实际运行验证，认为反冲洗造成滤料洁净的主要原因是水流剪切作用和滤料间碰撞磨擦作用。

前者通过水对粘附在滤料表面污物的冲刷剪力作用，以及滤料颗粒旋转的离心作用，使污泥脱落；后者则在滤料颗粒碰撞磨擦作用下，使污泥脱落下来。

(自动除污器)反冲洗过滤器使用说明书反冲洗过滤器主要用在水、蒸汽、油类等需要过滤的管网中。

由于我国地质结构复杂多含砂和灰质的特点；另外安装的管道中有不少的杂物，如焊渣、砂土等，不仅降低了水的质量，同时还影响了阀门密封件的密封性，因此需在管路的适当位置安装过滤器，以净化水质和满足流量需求。

过滤器的型式很多有直通式、角式、Y型等。

不管哪种型式，工作过一段时间后都需要将过滤器拆下进行清洗，否则就会因杂质特别是纤维附在过滤器拆下进行清洗，否则就会固杂费特别是纤维物附在过滤网上而堵塞网孔，影响流量。

要恢复原来的流量就需将管路使用，拆下过滤器清洗过滤网。

这样就影响了正常供水。

反冲洗过滤器本着不是水或少使水的原则来设计。

即不需要拆下过滤器，就能对过滤网进行清洗，达到清洁水质，保证流量的目的。

一、反冲洗过滤器的工作原理为正常工作状态水从左边向右流动，杂物流到排污口或附在过滤上。

需要排污时a、水正常流动，正常过水，打开排污口就可以将一部份杂质排出。

b、当纤维物糊在过滤网上不能按上述方法清洗过滤网时，首先将反冲洗过滤器前方的截止阀关闭。

开启排污口，利用水倒流反冲过滤器网的原理将物污冲下，从排污口排出。

c、过滤网孔面积的选择, 过滤网孔的总面积≥管道截面积的几倍：d、排污口的选择管道直径DN ≤125mm,，排污口选择管螺纹连接管道直径DN＞125mm ，排污口选择法兰连接三、反冲洗过滤器的安装与使用1、反冲洗过滤器安装在进水管道的各类配置阀的前端。

在过滤器的前方安装一个截止阀，在过滤器的下方安装一个排污阀，如图。

反冲洗过滤器可以水平安装，如图也可以垂直角度2、反冲洗过滤器的使用在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。

在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。

工作一段时间后排污法处有少量的少砂粒等，这时管路正常工作（通水），可以开启排污阀，进行少量排污。

当过滤网上糊上大量的纤维物而影响管路的流量时，就需要清洗过滤网。

反冲洗过滤器工作原理排污口对应的要有排污管道，建议排污管不要设备过长。

正常过滤，将手柄旋转到工作位置;需要反冲洗排污，将旋转手柄至反洗位置，打开排污阀。

反冲洗完成后，将手柄归到工作位置，关闭排污阀。

,该产设计合理,使用方便,产品在施工中会出现在量杂物带进管内,在工作运转中这些杂物给管道上设备带来极大危害,该产品起到很大保护作用,把所有杂物集到过滤器内,可保护管道上设备,该产品在调试和维修中除污不需拆何部件,可节省为力,物力,目前是新产品.过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

过滤器具有结构先进，阻力小，排污方便等特点。

过滤器适用介质可为水，油、气。

可按用户要求制作滤网，内部件全部采用不锈钢，坚固耐用。

当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。

手动反冲洗过滤器要求1 法兰标准机械部标准、PN162 材质无缝钢管，厚8mm3 过滤网304不锈钢；20目4 过滤器形式直通式5 排污口尺寸DN25两个（150、125各一个）；DN40一个（DN150的一个)；法兰式6 数量DN150两个；DN125一个过滤精度可由滤网的大小来控制，过滤面积可定做。

过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。

过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。

安装半自动反冲洗过滤器和使用：根据自动排污过滤器本体箭头提示方向连接管安装时，排污口应尽可能考虑在下部，便于杂物排。
