变压器差动保护原理变压器工作原理一种变压器,有一个匝数比,所以是不是真的等于流出的电流中的电流。
电流不会完全匹配的变压器匝数比,所以总是会有的不平衡电流的变压器差动的工作线圈。
变压器需要的励磁电流。
将有一个小的电流流动,即使在变压器的初级,次级开路。
变压器有一个浪涌电流。
有一个时间段后,变压器通电直到对称地以交替的核心中的磁场。
这种浪涌的大小和长度倚靠于芯中的剩余磁场和变压器的交流周期中的点重新通电。
大型变压器可能是10或20倍的满载电流量初,它可能需要几分钟的时间削减到可以疏忽不计值。
变压器差动的继电器克制线圈。
动作电流的值是一组特定的百分比高于管束线圈中流动的电流。
出于这个原因,变压器差动继电器的比例差动继电器说。
你会发觉,第一次通电时,变压器,没有任何电流流过CT2、通过管束和操作线圈的CT1的次级电流I1s流动,并防止操作,除非是特别高的电流。
克制线圈还可以防止由于自来水的变化,变压器的输入与输出电流的比例可以不断更改的继电器动作。
变压器差动保护利用这个众所周知的事实,并添加额外的管束,当它检测到这个二次谐波。
这种额外的功能可以防止变压器跳闸由于励磁电流的通电时,但不添加任何时间延迟。
由于差动继电器随负载电流的或受保护的区域以外的故障(断层)将不操作时,它可以被设置为工作在一个较低的值的电流从而快速的操作,当一个故障发生时。
有没有必要时间延迟继电器的操作的,因此可以使用一个快速动作的继电器类型。
三绕组变压器差动保护的动作原理和双绕组变压器差动保护的动作原理是一样的,也是按循环电流原理构成的。
正常运行和外部短路时,三绕组变压器三侧电流向量和(折算至同一电压等级)为零。
它可能是一侧流入另两侧流出,也可能由两侧流入,而从第三侧流出。
所以,若将任何两侧电流相加再去和第三侧电流相比较,就构成三绕组变压器的差动保护。
当正常运行和外部短路时,若不平衡电流疏忽不计,则流入继电器的电流为零。
即ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=0当内部短路时,流入继电器的电流则为ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=ΣⅰK/na即等于各侧短路电流(二次值)的总和。
第一章DSA2320/2321/2322/2323变压器差动保护装置技术说明书(V2.00)编写:仇新宏校对:黄宏清审核:顾欣欣批准:季侃第一章 DSA2320/2321/2322/2323变压器差动保护装置技术说明书目录1 基本配置及特点.................................................... 1-1 1.1基本配置....................................................... 1-11.2技术特点....................................................... 1-12 技术参数.......................................................... 1-3 2.1额定参数....................................................... 1-3 2.2功率消耗....................................................... 1-3 2.3直流工作电压................................................... 1-3 2.4过载能力....................................................... 1-3 2.5测量元件精度................................................... 1-4 2.6允许环境温度................................................... 1-4 2.7电磁兼容性能................................................... 1-4 2.8绝缘耐压....................................................... 1-42.9保护技术指标................................................... 1-43 装置原理.......................................................... 1-5 3.1模拟量输入..................................................... 1-5 3.2开关量输入..................................................... 1-5 3.3继电器开出..................................................... 1-5 3.4保护功能....................................................... 1-53.4.1 比率差动元件............................................... 1-53.4.2 二次谐波制动............................................... 1-63.4.3 TA断线闭锁及告警.......................................... 1-63.4.4 差动速断保护............................................... 1-63.4.5 差流越限告警............................................... 1-63.4.6 差流保护动作曲线........................................... 1-7 3.5其他功能....................................................... 1-73.5.1 信息记录................................................... 1-73.5.2 录波功能................................................... 1-8第一章 DSA2320/2321/2322/2323变压器差动保护装置技术说明书3.5.3 通讯功能................................................... 1-93.5.4 遥信功能................................................... 1-94 定值整定......................................................... 1-10 4.1变压器电流互感器二次接线方式整定.............................. 1-10 4.2差动平衡调节整定.............................................. 1-10 4.3差动速断整定.................................................. 1-11 4.4比率差动整定.................................................. 1-12 4.5二次谐波制动比................................................ 1-124.6交流量精度调节系数............................................ 1-125 装置使用......................................................... 1-135.1装置内部跳线说明.............................................. 1-136 装置定值表....................................................... 1-14 6.1保护定值表.................................................... 1-146.1.1 DSA2320定值表............................................ 1-146.1.2 DSA2321定值表............................................ 1-146.1.3 DSA2322定值表............................................ 1-146.1.4 DSA2323定值表............................................ 1-15 附录1-1DSA2320背板端子图........................................ 1-16 附录1-2DSA2321背板端子图........................................ 1-16 附录1-3DSA2322背板端子图........................................ 1-17 附录1-4DSA2323背板端子图........................................ 1-18 附录1-5DSA2320原理图............................................ 1-19 附录1-6DSA2321原理图............................................ 1-20 附录1-7DSA2322原理图............................................ 1-21 附录1-8DSA2323原理图............................................ 1-22第一章 DSA2320/2321/2322/2323变压器差动保护装置技术说明书1 基本配置及特点1.1 基本配置装置为由大规模可编程逻辑电路和Intel 80296为主CPU实现的变压器差动保护,适用于110kV及以下电压等级的双圈、三圈变压器,可接入四侧电流量,各侧电流采样回路完全独立,从而具备真正意义上的四侧差动保护。
专利名称:数字式变压器差动保护装置专利类型:发明专利
发明人:高正洪
申请号:CN201510302830.4
申请日:20150606
公开号:CN104934939A
公开日:
20150923
专利内容由知识产权出版社提供
摘要:本发明涉及一种数字式变压器差动保护装置,所述装置包含有主控模块(2),所述主控模块(2)的通讯端口与人机电路(1)和RS485电路(3)相连,所述主控模块(2)分别与差动电流速断保护电路(4)、差动保护电路(5)、励磁涌流判断器(6)、过载闭锁调压电路(7)和报警电路(8)相连。
本发明数字式变压器差动保护装置,能直观准确地反应汽轮机的各项数据、以及数据的存储和查看分析,具有高可靠、高稳定、高精度。
申请人:江苏汉天星配电自动化科技有限公司
地址:214434 江苏省无锡市江阴市澄江中路159号A幢608
国籍:CN
更多信息请下载全文后查看。

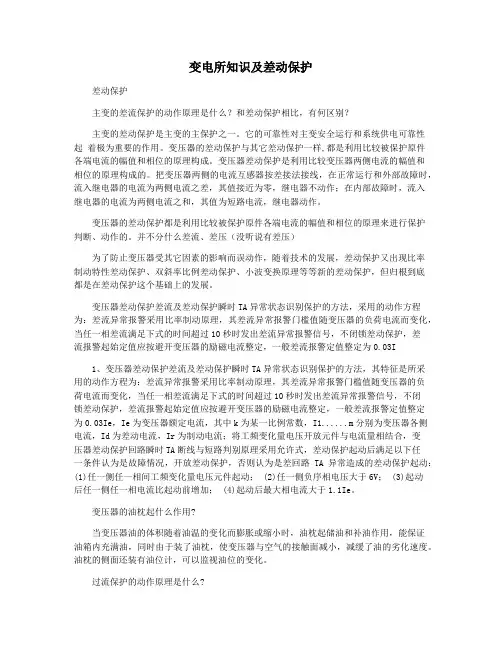

变电所知识及差动保护差动保护主变的差流保护的动作原理是什么?和差动保护相比,有何区别?主变的差动保护是主变的主保护之一。
