冷库机组配置表

冷库制冷量简单的计算公式及两器的配置体积（升）×升温度数÷升温时间（分钟）×60÷0.86（系数）=（W）体积（吨或立方米）×升温度数÷升温时间（小时）÷0.86（系数）=（KW）1、如60立方米的库房，需要制冷温度-18℃，不考虑其它因素，需要用10P压缩机的制冷量（并计算出每立方需要多大的制冷量）。

2、风冷式冷凝器换热面积的计算：制冷量+压缩机电机功率÷（200~250）㎡3、水冷式冷凝器与风冷式冷凝器的比例一般为：1:15，如风冷式冷凝器为300㎡，水冷式冷凝器则为：300÷15=20㎡。

冷却水质差可适当缩小比例至1:10左右。

4、如60立方米的库房，库温-18℃，风冷式蒸发器（冷风机）的配比一般以压缩机的制冷功率相近。

5、如60立方米的库房，库温-18℃，蒸发器采用吊顶铝排，按库房底面积的两倍配置即可（即库房底面积X2）。

6、如60立方米的库房，库温-18℃，蒸发器至少要分2路（2组），每组（路）的热力膨胀阀阀芯比压缩机的匹数小一号配置。

膨胀阀的配置是根据压缩机的制冷量确定的，无需放大20%。

7、铝排蒸发器，应该按照库房容积的大小（即制冷量的大小）分组安装，一般3~5P制冷量为一组。

膨胀阀则按蒸发组配置。

8、铝排蒸发面积固定不变，只增大压缩机，虽然单位制冷量增大了，换热速度加快了，但整体换热量是根据蒸发面积进行的，不可能就能因此变成速冻库。

无论何种品牌的压缩机组的选型，都是根据冷库的蒸发温度、冷库有效工作容积来确定，另外还要参考冷冻/冷藏物品的冷凝温度、入库量、货物进出库频率等参数。

通常高温活动冷库制冷量计算公式为：冷库容积×90×1.16+正偏差，正偏差量根据冷冻或冷藏物品的冷凝温度、入库量、货物进出库频率确定，范围在100-400W之间。

中温活动冷库制冷量计算公式为：冷库容积×95×1.16+正偏差，正偏差量范围在200-600W之间。

水冷螺杆式冷水机组（满液式）主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。

1本配置表与水冷式冷水机组DA201109版样本中对应的满液式机组配合使用。

2.RSL***M系列水（地）源热泵机组可借用该配置表，但压缩机仅限于选用莱富康品牌。

3.如用户订单中对应压缩机品牌和PLC控制器品牌未指定，则由制造部PMC课结合生产情况按上表确定。

水冷螺杆式冷水机组（干式）主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。

1.RSL***系列水（地）源热泵机组可借用该配置表，但压缩机仅限选用莱富康品牌。

2.如用户订单中对应压缩机品牌未指定，则由制造部PMC课结合生产情况按上表确定。

3.PLC控制器默认选用DELTA，若需实现网络控制，请选用西门子控制器。

水冷涡旋式冷水机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。

1.RSW***系列水（地）源热泵机组可借用该配置表。

离心式冷水机组主要原材料配置表污水源热泵机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。

1本配置表与污水源热泵机组DA201109版（或更新的版本）样本中对应的污水源热泵机组配合使用。

2.压缩机的配置请严格按照本配置表要求，不接受用户对压缩机超出本配置表的要求。

C系列风冷螺杆式冷水（热泵）机组主要原材料配置表1.如果定单没指定，由制造部PMC课按上表确定。

风冷涡旋式冷水（热泵）机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。

1.压缩机配置选择：标准配置为“日本SANYO”（产地：大连）；也可选用“谷轮COPELAND”（产地: 苏州），或“百福马Performer”（产地：天津）；若无品牌要求，公司业务部将根据公司规定选择可用品牌。

2.控制器配置选择：机组标准微电脑控制器（单片机）品牌为“常州宏昇”。

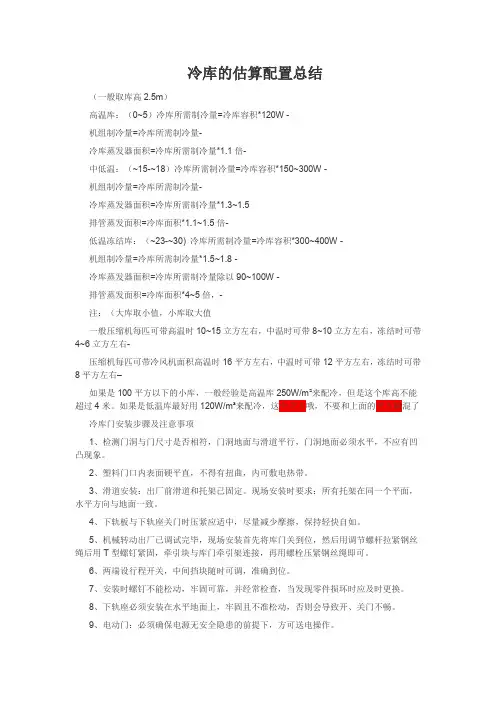

冷库的估算配置总结（一般取库高2.5m）高温库：（0~5）冷库所需制冷量=冷库容积*120W -机组制冷量=冷库所需制冷量-冷库蒸发器面积=冷库所需制冷量*1.1倍-中低温：（~15-~18）冷库所需制冷量=冷库容积*150~300W -机组制冷量=冷库所需制冷量-冷库蒸发器面积=冷库所需制冷量*1.3~1.5排管蒸发面积=冷库面积*1.1~1.5倍-低温冻结库：（~23-~30) 冷库所需制冷量=冷库容积*300~400W -机组制冷量=冷库所需制冷量*1.5~1.8 -冷库蒸发器面积=冷库所需制冷量除以90~100W -排管蒸发面积=冷库面积*4~5倍，-注：（大库取小值，小库取大值一般压缩机每匹可带高温时10~15立方左右，中温时可带8~10立方左右，冻结时可带4~6立方左右-压缩机每匹可带冷风机面积高温时16平方左右，中温时可带12平方左右，冻结时可带8平方左右–如果是100平方以下的小库，一般经验是高温库250W/m²来配冷，但是这个库高不能超过4米。

如果是低温库最好用120W/m³来配冷，这个立方哦，不要和上面的平方搞混了冷库门安装步骤及注意事项1、检测门洞与门尺寸是否相符，门洞地面与滑道平行，门洞地面必须水平，不应有凹凸现象。

2、塑料门口内表面硬平直，不得有扭曲，内可敷电热带。

3、滑道安装：出厂前滑道和托架已固定。

现场安装时要求：所有托架在同一个平面，水平方向与地面一致。

4、下轨板与下轨座关门时压紧应适中，尽量减少摩擦，保持轻快自如。

5、机械转动出厂已调试完毕，现场安装首先将库门关到位，然后用调节螺杆拉紧钢丝绳后用T型螺钉紧固，牵引块与库门牵引架连接，再用螺栓压紧钢丝绳即可。

6、两端设行程开关，中间挡块随时可调，准确到位。

7、安装时螺钉不能松动，牢固可靠，并经常检查，当发现零件损坏时应及时更换。

8、下轨座必须安装在水平地面上，牢固且不准松动，否则会导致开、关门不畅。

一．基本信息：
1.机组性质：乙二醇风冷冷水机组。

2.机组配置：2台40匹独立机组（比泽尔压缩机），制冷剂r22；冷凝器2台，每台3个风
扇，每台风扇1kw；
3.控制系统：一个控制系统控制2台机组，只控制机组无需控制冷风机。

4.水系统控制温度：-10度正负2度，或-15度正负2度
二．控制系统：
1.冬季运行：要保障机组冷媒压力，控制机组冷凝器风扇运行各数来控制冷媒压力。

尽量
避免冷凝风机频繁启停。

2.冷量控制：系统自动判断所需冷量，选择一台机组启动或两台机组启动。

3.保护装置：低压保护，高压保护，油压保护，过流保护，缺项保护，水流保护，低水温
保护，水箱水位报警。

4.运行时间：控制系统自动平衡机组运行时间
三．控制器件
1.控制器件包括：压缩机、水泵、冷凝风机、水箱。

2.水泵控制：共两个水泵一主一备，主水泵损坏后备水泵自动开。

水泵25立方米/每小时
四.其它事项：
1.报警装置：声光报警显示；
2.急停装置：控制箱上有急停装置；
3.控制系统：plc及plc触摸屏；
4.控制箱进出线：上进上出。

5.电源要求：三相五线制；。

冷库制冷量简单的计算公式及两器的配置冷库的制冷量是指冷库内部的温度降低所需的能量，可以用以下公式
进行计算：
制冷量（Q）=质量（m）×比热容（C）×温度降（ΔT）
其中
质量（m）表示冷库内部的物质质量，单位为千克（kg）；
比热容（C）表示冷库内物质的比热容，单位为焦耳/千克·摄氏度
（J/kg·℃）；
温度降（ΔT）表示冷库内部温度降低的大小，单位为摄氏度（℃）。

对于冷库的配置
1.制冷机组：制冷机组是利用制冷剂的制冷循环过程来实现冷库制冷
的重要设备。

主要由压缩机、蒸发器、冷凝器和节流阀等组成。

制冷机组
通过冷媒循环过程实现冷库内部的温度降低。

2.蒸发器：蒸发器是冷库内部冷却过程中的核心设备。

蒸发器通常采
用板式换热器或者管式换热器的形式，将制冷剂放在换热器的内部，通过
蒸发过程吸收冷库内部的热量，从而实现冷库的降温。

蒸发器一般设置在
冷库内部的天花板上方，通过风扇将冷气均匀地吹送到冷库内部。

此外，还需要考虑冷库的绝热材料、门的选择及安装、灯具和开关的
布置、温湿度控制系统等。

冷库制冷量的计算和设备的配置需要根据具体
的冷库设计需求和冷藏商品的特点来确定，因此在实际工程中需要综合考
虑多个因素和数据进行精确计算和选择合适的设备。

装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（-10 ℃ / -18 ℃）双面彩钢聚氨脂库板（150mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP DD3060/80 8HP 10HP DD60 90/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160 400 35HP 40HP DD180600 50HP 60HP DD210 800 60HP 70HP DD240二、保鲜库（库温-5℃ /5 ℃）双面彩钢聚氨脂库板（100mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL10 20/30 3HP 4HP DL15 40/50 4HP 5HP DL25 60/80 5HP DL40/55 90/150 8HP 10HP DL80 200 10HP 15HP DL105400 20HP 25HP DL60600 30HP 35HP DL210800 40HP 45HP DL250秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。

冷库项目服务流程：1、由用压缩机户提供安装冷库建造房间的尺寸(长宽高)。

并说明打算存放的物品和冷库内所要达到的温度。

2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。

3、双方协商修改冷库建造方案和总造价。

有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。

4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。

5、我们按要求生产。

6、运输。

冷库设备的设计与配置本文由（雪尚制冷：专业的冷库铝排蒸发器生产厂家，新型专利结构铝排管，最大程度提高换热效率，电化霜部分延长使用寿命至20年，电热功率0损耗！相关产品信息或疑问请致电咨询。

)收集装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（ -10 ℃ / -18 ℃）双面彩钢聚氨脂库板（ 150mm ）容积（立方）机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP 6.5HP DD3060/80 8HP 10HP DD6090/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160400 35HP 40HP DD180600 50HP 60HP DD210800 60HP 70HP DD240二、保鲜库（库温 -5℃ /5 ℃）双面彩钢聚氨脂库板（ 100mm ）容积（立方）机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL1020/30 3HP 4HP DL1540/50 4HP 5HP DL2560/80 5HP 6.5HP DL40/5590/150 8HP 10HP DL80200 10HP 15HP DL105400 20HP 25HP DDL60600 30HP 35HP DL210800 40HP 45HP DL250一，冷库的类型1，按温度分：A，高温冷库（±5℃）：适合果品蔬菜类保鲜；B，中温冷库（-10℃/-18℃）：适合冻结后的食品冷藏；C，低温冷库（-20℃/-23℃）：适合冻结后的水产、禽肉类食品的冷藏；D，冻结(速冻）冷库（－23℃以下）：适合在鲜品冷藏前的快速冻结；二，冷库的结构及主要设备1，保温材料及防潮层A，库板：预先生产的，具有定做长度、标准的宽度和厚度，可根据库体安装的需要选择。

高、中温冷库一般选用10厘米厚的板块，低温库及冻结库一般选用12厘米或15厘米厚的板块；B，聚氨脂喷涂发泡材料：该材料通过直接喷涂于仓库中，形成不吸水，隔热性较好的聚氨脂板，但成本较高。

装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（ -10 ℃ / -18 ℃）双面彩钢聚氨脂库板（ 150mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP 6.5HP DD3060/80 8HP 10HP DD6090/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160400 35HP 40HP DD180600 50HP 60HP DD210800 60HP 70HP DD240二、保鲜库（库温 -5℃ /5 ℃）双面彩钢聚氨脂库板（ 100mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL1020/30 3HP 4HP DL1540/50 4HP 5HP DL2560/80 5HP 6.5HP DL40/5590/150 8HP 10HP DL80200 10HP 15HP DL105400 20HP 25HP DL60600 30HP 35HP DL210800 40HP 45HP DL250秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。

冷库项目服务流程：1、由用压缩机/户提供安装冷库建造房间的尺寸(长宽高)。

并说明打算存放的物品和冷库内所要达到的温度。

2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。

3、双方协商修改冷库建造方案和总造价。

有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。

4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。

5、我们按要求生产。

冷库报价表范本冷库报价表范本是为了方便客户了解冷库设备的价格和配置情况而设计的一种表格。

下面是一个冷库报价表范本的相关参考内容：冷库报价表项目内容型号数量单位价格（元）1 冷库门型号12 扇 58002 冷库板长度2m3 块 7903 冷库机组型号X 1 台 98004 冷库管路长度10m 2 根 2005 温度控制器型号Y 1 台 6506 灯具型号Z 4 个 2207 冷库地面长度6m 宽度4m 平方米 6808 冷库配电柜型号A 1 个 1580备注：以上价格均为参考价格，具体价格以实际报价为准。

说明：1. 冷库门是冷库的出入口，型号1是门的型号，2扇表示冷库设备将会配备两扇冷库门，价格为5800元。

2. 冷库板是构建冷库墙面和天花板的材料，长度2m表示每块冷库板的长度为2米，数量为3块，价格为790元。

3. 冷库机组是冷库的核心设备，型号X表示机组的型号，1台表示将会配备一台冷库机组，价格为9800元。

4. 冷库管路是连接冷库机组和冷库板的管道，长度10m表示每根管路的长度为10米, 数量为2根，价格为200元。

5. 温度控制器是用来控制冷库温度的设备，型号Y表示控制器的型号，1台表示将会配备一台温度控制器，价格为650元。

6. 灯具是为了提供冷库照明的设备，型号Z表示灯具的型号，4个表示将会配备4个灯具，价格为220元。

7. 冷库地面是冷库的地面材料，长度6m表示地面的长度为6米，宽度4m表示地面的宽度为4米，面积为6*4=24平方米，价格为680元。

8. 冷库配电柜是用来供电给冷库设备的设备，型号A表示配电柜的型号，1个表示将会配备一个配电柜，价格为1580元。

以上仅为一个冷库报价表的范本，具体的价格和配置会根据用户的需求和实际情况而有所不同。

希望能为您提供一些参考。

容积机组（半封）机组（全封）普通冷风机
10/18 3HP 3HP DL10
20/30 3HP 4HP DL15
40/50 4HP 5HP DL25
60/80 5HP 6.5HP DL40/55
90/150 8HP 10HP DL80
200 10HP 15HP DL105
400 20HP 25HP DL60
好记性不如烂笔头
读书破万卷，下笔如有神
600 30HP 35HP DL210
800 40HP 45HP DL250
一，冷库的类型
1，按温度分：
A，高温冷库（±5℃）：适合果品蔬菜类保鲜；
B，中温冷库（-10℃/-18℃）：适合冻结后的食品冷藏；
C，低温冷库（-20℃/-23℃）：适合冻结后的水产、禽肉类食品的冷藏；
隔热性较好的聚氨脂板，但成本较高。tips：感谢阅读，本文由我司收集整
编，如有疑问，请与我司联系！
好记性不如烂笔头
读书破万卷，下笔如有神
冷库的设计与配比选型表
装配式冷库机组、蒸发器、库体配置选型表
一、冷藏库（-10℃/ -18℃）双面彩钢聚氨脂库板（150mm）
容积机组（半封）机组（全封）普通冷风机
10/18 3HP 3/4HP DD12
20/30 4HP 5HP DD22
40/50 5HP 6.5HP DD30
D，冻结(速冻）冷库（－23℃以下）：适合在鲜品冷藏前的快速冻结；
二，冷库的结构及主要设备
1，保温材料及防潮层
A，库板：预先生产的，具有定做长度、标准的宽度和厚度，可根据库体
安装的需要选择。高、中温冷库一般选用10厘米厚的板块，低温库及冻结库
一般选用12厘米或15厘米厚的板块；

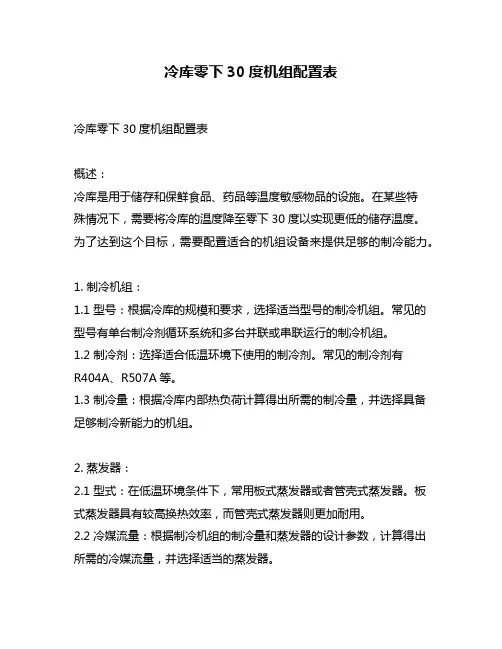

冷库零下30度机组配置表冷库零下30度机组配置表概述：冷库是用于储存和保鲜食品、药品等温度敏感物品的设施。

在某些特殊情况下，需要将冷库的温度降至零下30度以实现更低的储存温度。

为了达到这个目标，需要配置适合的机组设备来提供足够的制冷能力。

1. 制冷机组：1.1 型号：根据冷库的规模和要求，选择适当型号的制冷机组。

常见的型号有单台制冷剂循环系统和多台并联或串联运行的制冷机组。

1.2 制冷剂：选择适合低温环境下使用的制冷剂。

常见的制冷剂有R404A、R507A等。

1.3 制冷量：根据冷库内部热负荷计算得出所需的制冷量，并选择具备足够制冷新能力的机组。

2. 蒸发器：2.1 型式：在低温环境条件下，常用板式蒸发器或者管壳式蒸发器。

板式蒸发器具有较高换热效率，而管壳式蒸发器则更加耐用。

2.2 冷媒流量：根据制冷机组的制冷量和蒸发器的设计参数，计算得出所需的冷媒流量，并选择适当的蒸发器。

3. 冷凝器：3.1 型式：在低温环境条件下，常用空冷式或水冷式冷凝器。

空冷式冷凝器适用于室外安装，而水冷式冷凝器适用于室内安装。

3.2 冷却介质：选择合适的冷却介质，如空气或水，以确保冷凝器能够有效地散热。

4. 压缩机：4.1 型号：根据制冷机组的制冷新能力和工作条件选择适当型号的压缩机。

常见的型号有活塞压缩机、螺杆压缩机等。

4.2 功率：根据制冷新能力和系统效率计算得出所需的压缩机功率，并选择具备足够功率的压缩机。

5. 风扇：5.1 数量：根据制冰机组的散热需求确定所需风扇数量。

通常情况下，采用多台风扇并联或串联运行以提供足够的风量。

5.2 功率：根据风扇的设计参数和系统需求计算得出所需的风扇功率，并选择具备足够功率的风扇。

6. 控制系统：6.1 温度控制：选择适当的温度控制器，以保持冷库内部温度稳定在零下30度。

6.2 压力控制：配置压力开关或安全阀，以确保系统在正常工作范围内。

6.3 自动化控制：可选配置自动化控制系统，实现对机组设备的自动调节和监控。

基本信息：1.1尺寸：10.5m*16.5m*5.5m（内尺）；1.2机组：4台12匹独立机组，制冷剂r404a；冷风机4台；每台4个风扇；每台风扇0.55kw；1.3控制系统：一个控制系统控制4台机组，包括库内灯、空气风幕。

1.4联动装置：大门与小门输出开关信号，作为联动信号；1.5库温要求：常年4度正负2度。

2.机组说明：2.14台机组每台机组是独立系统，与其它系统不发生关联（只是氟路系统）。

2.2每台机组有冷凝温度调节，主要是对冷凝风扇进行调速控制（防止冬季过冷凝）。

冷媒压力变化小于正负0.5公斤。

2.3每台机主有完整保护装置，包括：高低压、电流、电压、缺相、排气温度。

机组的控制电压是直流24伏，每台机组有独立的控制箱防护级别IP54。

机组动力线为一条主线跨接并联。

2.4每台机组都设有排气温度过高回气冷却装置。

3.控制系统：3.1机组功率分配：控制系统靠库内降温速度判断机组启动台数。

降温速度可以外接设定，判断时限五分钟至十分钟。

3.2机组运行时间：要求每台机组运行时间偏差在五十小时以内，机组运行时间到限需外接清零，机组限制时间可以外接设置。

正常保温时为两用两备。

3.3除霜：除霜方式选用风融霜，除霜方式分为自动与手动两种方式。

结霜判定建议采用冷风机冷量功率判定法，输出冷量正常视为无霜，输出冷量低视为有霜。

除霜时间与滤水时间可以外接输入。

3.4门位连锁：大门开起时机组与冷风机停止工作空气风幕开启，大门关闭时反之。

小门开启时空气风幕开启，小门关闭时反之。

门的开启与关闭在系统里以时间为节点都可以记录。

记录周期六个月。

3.5 报警记录：报警记录分为事实报警和历史报警，事实报警可以清除机组恢复工作。

历史报警不可以清除，记录周期三个月。

3.6 部件控制：在维修模式下可以单独控制某各部件。

3.7 库内照明装置：照明装置与空气风幕在操控面板可以独立控制或制动控制。

3.8 用户界面分为：用户模式、维修模式、工厂模式密码可以独立设置，但是除了这些密码还有一个万能密码可以同时进入以上三个模式。

冷库参数及设备报价清单XXX机房设备技术参数及报价技术参数：冷库尺寸表：序号名称冷藏库合计满负荷用尺寸 96m×20m×5.8m （1920）温度 -18℃数量（坐） 1 备注 1 2 冷藏2000吨说明：冷库墙体及顶保温：150mm聚氨酯喷涂地面保温：地面基础+防水层+200mm聚氨酯喷涂+100mm钢筋混凝土中间隔断墙：喷涂100mm冷库门为：平移门（门洞尺寸：2000mm×2500mm）所有冷库设计满足满负荷运行要求要求：1.库内蒸发选用高效蒸发铝排（热氟融霜）2.机组选用半封闭螺杆并联机组3.耗冷量：222.72kw/h设备价格：机组：序号设备配件名称配件型号及产地数量单位单价（元）总价（元） 1 压缩机德国比泽尔螺杆压缩机 HSN8571-125 2台 2 控制系统电器元件 PLC控制，触摸式人机7寸屏正泰或XXX 2 套 1 2 3 控制阀件丹弗斯或国内知名品牌 2 套 4 连接管无缝钢管，紫铜管 2 套 5 经济器板式换热器 2 套 6 油冷换热器，虹吸罐 1 套 7 油分电子式油分 2 套 8 机组合计汽运1 套元运输费用 1 项不含机组辅助设备：序号设备配件名称配件型号及产地数量单位单价（元）总价（元） 1 蒸发冷 1200KW普通型 1 台 2 膨胀泵 1000升，含证 1 台 3 冷库温度控制，16组融霜阀控制，操作台 4 组 442mm汽动阀 16个 5 42mm四并联 4个 6 冷库4分，16mm 5个 7 冷库5分，16mm 6个 8 总供液4分，42mm 2个 9 12分 1个 10 设备材料合计汽运元运输费用 1 项XXX机房设备技术参数及报价技术参数：冷库尺寸表：序号名称冷藏库尺寸 96m×20m×5.8m（1920）温度 -18℃数量（坐） 1 备注 1 2 冷藏2000吨说明：冷库保温：150mm聚氨酯喷涂墙体及顶，地面基础+防水层+200mm聚氨酯喷涂+100mm钢筋混凝土地面，中间隔断墙喷涂100mm，冷库门为平移门（门洞尺寸：2000mm×2500mm）。

Name Of Project : W & St. Regis Hotel - Changsha Supply & Installation of Kitchen Equipment Refrigeration Schedule Date: 25/06/2014"BOHN" Cooled Condensing Unit ( CDU )Technical Schedule :Room DimensionL*W*H (mm)Unit Model Qty Unit Capacity (W) E.T./C.T.(℃)Refrigerant Power Input (W)Rating (V / Ph /Hz)Total Heat Rejection (w)Volume Flow (m³/h)Flow Rate (m/s)Press.Drop (bar)Cond.Water Pipe In/Out Dia.P a s s e sL (mm)W (mm)H (mm)Weight ( kg )区域冷庫內容長*闊*高庫溫估計熱負荷型號數量制冷量蒸發/冷凝溫度冷媒輸入功率電壓總熱排出量水流量/排风量流速壓降管径迴路長闊高重量BUC09酒水冷库4550 x 2850 x 2600 高 (mm)23480KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110BUC11低温冷库4200 x 2850 x 2600 高 (mm)-203250KWHS040L6D 13997-27/40R4042517380/3/506514 2.78 1.54~632mm Y 972460785105BUC13乳制品高温冷库4050 x 2850 x 2600 高 (mm)23240KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110BUC56肉类/家禽类高温冷库2150 x 6850 x 2600 高 (mm)23730KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110BUC58肉类/家禽/海鲜类低温冷库3850 x 2650 x 2600 高 (mm)-203000KWHS030L6D 13236-27/40R4042017380/3/505253 2.21 1.54~632mm Y 97233572590BUC60海鲜类高温冷库3850 x 2350 x 2600 高 (mm)22980KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BUC88蔬果类高温冷库2750 x 5850 x 2600 高 (mm)23970KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110CET28暂存冷库2850 x 2250x 2600 高 (mm)22370KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095CET31高温冷库4450 x 2450x 2600 高 (mm)23240KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110FLR17鲜花高温冷库3300 x 2150 x 2600 高 (mm)22430KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BAY27面包房低温冷库3900 x 2750 x 2600 高 (mm)-203050KWHS030L6D 13236-27/40R4042017380/3/505253 2.21 1.54~632mm Y 97233572590BAY32裱花间高温冷库4650 x 2750 x 2600 高 (mm)23480KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110GAR10湿垃圾冷库4225 x 2830 x 2600 高 (mm)23240KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110CEN07高温冷库2275 x 3550 x 2600 高 (mm)22720KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095CEN25暂存冷库3000 x 2250x 2600 高 (mm)22370KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BAK26面包房低温冷库2750 x 2750 x 2600 高 (mm)-202740KWHS030L6D 13236-27/40R4042017380/3/505253 2.21 1.54~632mm Y 97233572590BAK35裱花间高温冷库2950 x 2750 x 2600 高 (mm)22720KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095GAB10湿垃圾冷库5350 x 2950 x 2600 高 (mm)23970KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110BUT05低温冷库3300 x 3050 x 2600 高 (mm)-203000KWHS030L6D 13236-27/40R4042017380/3/505253 2.21 1.54~632mm Y 97233572590BUT09乳制品(高温)冷库3300 x 3050 x 2600 高 (mm)22980KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BUT18酒水冷库3050 x 3300 x 2600 高 (mm)22980KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BUT33海鲜类高温冷库4050 x 2500 x 2600 高 (mm)22980KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BUT35肉类/家禽/海鲜类低温冷库4050 x 2500 x 2600 高 (mm)-203000KWHS030L6D 13236-27/40R4042017380/3/505253 2.21 1.54~632mm Y 97233572590BUT37肉类/家禽类高温冷库2150 x 6050 x 2600 高 (mm)23480KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110BUT93蔬果类高温冷库3075 x 3750 x 2600 高 (mm)23240KWZS030M6D 15279-6/40R4042028380/3/507307 2.1 1.54~632mm Y 972320740110STA02高温冷库3750 x 2200 x 2600 高 (mm)22720KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095STB02高温冷库3300 x 2950x 2600 高 (mm)22980KWZS020M6D 13753-6/40R4041540380/3/505293 1.92 1.54~632mm Y 84232071095BAN09高温冷库1950 x 4900x 2600 高 (mm)22980KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077BAN64高温冷库2650 x 2850x 2600 高 (mm)22720KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077BBQ12烧烤间高温冷库3800 x 1850x 2600 高 (mm)22430KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077BAC18高温冷库3800 x 2675x 2600 高 (mm)22980KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077BAB18酒水冷库2850 x 2150x 2600 高 (mm)22370KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077CWK04低温冷库3050 x 1950 x 2600 高 (mm)-202410KHS040L6D 12500-27/45R4042460380/3/5049603200————1000700555104CWK09高温冷库3050 x 2750 x 2600 高 (mm)22720KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077CHD20高温冷库3050 x 2150x 2600 高 (mm)22370KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077JAK54高温冷库2950 x 2550 x 2600 高 (mm)22720KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077ADK10高温冷库2300 x 2350 x 2600 高 (mm)22370KZS020M6D 13200-6/45R4041990380/3/5051902800————92068055077Cooled Condenser Specification each Condensing Unit ( CDU ) Dutyondensing ( CDU ) DimensiRoom Temp.(℃)Est. Heat Load (W)Description地下一层主厨房（水冷散热形式）其他楼层厨房（风冷散热形式）RoomArea"BOHN" Unit Cooler Technical Schedule :Room DimensionEst. Heat L*W*H (mm)Load (W)Unit Model Qty Cooler Capacity(W)Diff.Temp.( K )Air Flow (m3/h)Air Throw (m)PowerInput(W)Rating(V / Ph / Hz)FinSpacing (mm)L (mm)W (mm)H (mm)Weight ( kg )区域冷庫內容長*闊*高庫溫估計熱負荷型號數量制冷量溫差風量距程输入功率電壓片距長闊高重量BUC09酒水冷库4550 x 2850 x 2600 高 (mm)23480BMT044H 14443825929.8170220/1/50 4.23115547043016.3BUC11低温冷库4200 x 2850 x 2600 高 (mm)-203250BLT038137967367210.6255220/1/50 6.35156047043026.5BUC13乳制品高温冷库4050 x 2850 x 2600 高 (mm)23240BMT044H 14443825929.8170220/1/50 4.23115547043016.3BUC56肉类/家禽类高温冷库2150 x 6850 x 2600 高 (mm)23730BMT044H 14443825929.8170220/1/50 4.23115547043016.3BUC58肉类/家禽/海鲜类低温冷库3850 x 2650 x 2600 高 (mm)-203000BLT033132937388811.2255220/1/50 6.35156047043024.4BUC60海鲜类高温冷库3850 x 2350 x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BUC88蔬果类高温冷库2750 x 5850 x 2600 高 (mm)23970BMT049H 14939824489.3170220/1/50 4.23115547043016.9CET28暂存冷库2850 x 2250x 2600 高 (mm)22370BMT026H 1262681224 6.585220/1/50 4.2375047043011.5CET31高温冷库4450 x 2450x 2600 高 (mm)23240BMT044H 14443825929.8170220/1/50 4.23115547043016.3FLR17鲜花高温冷库3300 x 2150 x 2600 高 (mm)22430BMT026H 1262681224 6.585220/1/50 4.2375047043011.5BAY27面包房低温冷库3900 x 2750 x 2600 高 (mm)-203050BLT033132937388811.2255220/1/50 6.35156047043024.4BAY32裱花间高温冷库4650 x 2750 x 2600 高 (mm)23480BMT044H 14443825929.8170220/1/50 4.23115547043016.3GAR10湿垃圾冷库4225 x 2830 x 2600 高 (mm)23240BMT044H 14443825929.8170220/1/50 4.23115547043016.3CEN07高温冷库2275 x 3550 x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7CEN25暂存冷库3000 x 2250x 2600 高 (mm)22370BMT026H 1262681224 6.585220/1/50 4.2375047043011.5BAK26面包房低温冷库2750 x 2750 x 2600 高 (mm)-202740BLT033132937388811.2255220/1/50 6.35156047043024.4BAK35裱花间高温冷库2950 x 2750 x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7GAB10湿垃圾冷库5350 x 2950 x 2600 高 (mm)23970BMT049H 14939824489.3170220/1/50 4.23115547043016.9BUT05低温冷库3300 x 3050 x 2600 高 (mm)-203000BLT033132937388811.2255220/1/50 6.35156047043024.4BUT09乳制品(高温)冷库3300 x 3050 x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BUT18酒水冷库3050 x 3300 x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BUT33海鲜类高温冷库4050 x 2500 x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BUT35肉类/家禽/海鲜类低温冷库4050 x 2500 x 2600 高 (mm)-203000BLT033132937388811.2255220/1/50 6.35156047043024.4BUT37肉类/家禽类高温冷库2150 x 6050 x 2600 高 (mm)23480BMT044H 14443825929.8170220/1/50 4.23115547043016.3BUT93蔬果类高温冷库3075 x 3750 x 2600 高 (mm)23240BMT044H 14443825929.8170220/1/50 4.23115547043016.3STA02高温冷库3750 x 2200 x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7STB02高温冷库3300 x 2950x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BAN09高温冷库1950 x 4900x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BAN64高温冷库2650 x 2850x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7BBQ12烧烤间高温冷库3800 x 1850x 2600 高 (mm)22430BMT026H 1262681224 6.585220/1/50 4.2375047043011.5BAC18高温冷库3800 x 2675x 2600 高 (mm)22980BMT035H 135288273610.385220/1/50 4.23115547043014.7BAB18酒水冷库2850 x 2150x 2600 高 (mm)22370BMT026H 1262681224 6.585220/1/50 4.2375047043011.5CWK04低温冷库3050 x 1950 x 2600 高 (mm)-202410BLT02712744724488.6170220/1/50 6.35115547043019.5CWK09高温冷库3050 x 2750 x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7CHD20高温冷库3050 x 2150x 2600 高 (mm)22370BMT026H 1262681224 6.585220/1/50 4.2375047043011.5JAK54高温冷库2950 x 2550 x 2600 高 (mm)22720BMT035H 135288273610.385220/1/50 4.23115547043014.7ADK10高温冷库2300 x 2350 x 2600 高 (mm)22370BMT026H12626812246.585220/1/504.2375047043011.5Note 1 : T.H.R.=Total Heat RejectionNote 2 : "Power Input" is assumed to be the operating power under the normal condition but not include the power for starting condition and the temperature of the coldroom over the specified temperature.Note 3 : "Operating Current" is assumed to be the current under the normal condtion but not in starting condition.Note 4 : All the figures in above table subject to be changed if any change at the cold room dimension, room temperature, and condensing water in/out temperature.Note 5 : Design max. condensing water supply pressure: 8bar (116 psi) & condensing water supply/return temperature: 32/37℃Note 6 : Items highlighted in yellow stand for freezer.Note 7: The condensing units proposed above selected and calculated base on 20m distance between condensing unit and cold room.Note 8: Manufacturer of condensing unit : BOHN Original Note 9: Manufacturer of unit cooler : BOHN OriginalUnit Cooler DimensionRoom Temp.(℃)地下一层主厨房其他楼层厨房Area RoomDescription。

冷 藏 库 设 计 速 查 表库内温度:-15℃~-18℃、机组配置全封闭按美国谷轮(COPELAND)和法国美优乐（MANEUROP)配置；机组配置半封闭按德国比泽尔（BIZER)配置；风机按国产风机配设。

１、果蔬冷却加工入库温度＋35℃、库房温度-2℃、拉温时间：20H、出库温度：+4℃、机械负荷：2320W/T；冷却设备负荷：2900W/T。

冷藏耗冷按：70W/T估算。

2、冷冻加工入库温度＋35℃、库房温度-23℃、拉温时间：20H、出库温度：-15℃、机械负荷：5810W/T；冷却设备负荷：7550W/T。

冷藏耗冷按：70W/T估算。

3、室内小型低温冷库入库温度-10℃、库房温度-18℃、出库温度：-15℃、机械负荷：120-160W/T；冷却设备负荷：156-208W/T。

4、盐水制冰机械负荷：7000W/T；桶式快速制冰设备负荷：7800W/T；贮冰间设备负荷：25W/T；风冷冷凝器高温时1HP配10m2面积；低温时配８m2面积；保 鲜 库 设 计 速 查 表库内温度:0℃~+5℃、机组配置全封闭按美国谷轮(COPELAND)和法国美优乐（MANEUROP)配置；机组配置半封闭按德国比泽尔（BIZER)配置；风机按国产风机配设。

１、果蔬冷却加工入库温度＋35℃、库房温度-2℃、拉温时间：20H、出库温度：+4℃、机械负荷：2320W/T；冷却设备负荷：2900W/T。

冷藏耗冷按：70W/T估算。

2、冷冻加工入库温度＋35℃、库房温度-23℃、拉温时间：20H、出库温度：-15℃、机械负荷：5810W/T；冷却设备负荷：7550W/T。

冷藏耗冷按：70W/T估算。

3、室内小型低温冷库入库温度-10℃、库房温度-18℃、出库温度：-15℃、机械负荷：120-160W/T；冷却设备负荷：156-208W/T。

4、盐水制冰机械负荷：7000W/T；桶式快速制冰设备负荷：7800W/T；贮冰间设备负荷：25W/T；风冷冷凝器高温时1HP配10m2面积；低温时配８m2面积；冷 冻 库 设 计 速 查 表库内温度:-21℃ - -26℃、机组配置半封闭按德国比泽尔（BIZER)配置；风机按国产风机配设。

装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（-10 ℃ / -18 ℃）双面彩钢聚氨脂库板（150mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP DD3060/80 8HP 10HP DD60 90/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160 400 35HP 40HP DD180600 50HP 60HP DD210 800 60HP 70HP DD240二、保鲜库（库温-5℃ /5 ℃）双面彩钢聚氨脂库板（100mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL10 20/30 3HP 4HP DL15 40/50 4HP 5HP DL25 60/80 5HP DL40/55 90/150 8HP 10HP DL80 200 10HP 15HP DL105400 20HP 25HP DL60600 30HP 35HP DL210800 40HP 45HP DL250秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。

冷库项目服务流程：1、由用压缩机户提供安装冷库建造房间的尺寸(长宽高)。

并说明打算存放的物品和冷库内所要达到的温度。

2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。

3、双方协商修改冷库建造方案和总造价。

有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。

4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。

5、我们按要求生产。
