应用地球物理测井知识讲座

格式：ppt
大小：934.00 KB
文档页数：5

下载文档原格式

3地球物理测井基础知识PPT课件

Es
U SP
1
rsh
rt
rmf
表明：自然电位幅度值与形成自然电场的总电动势Es、井内泥浆电阻rmf、泥岩电阻rsh以及砂岩电阻rt有关
影响自然电位异常幅值的主要因素：
1）岩性和矿化度比值(或电阻率比值)的影响
Usp∝Es，Es取决于岩性和Rmf/Rw(即Cw/Cmf)，所以岩性和Cw/Cmf 直接影响Usp 的异常幅度。
自然电位测井曲线形状将测量电极n放在地面泥浆池中电极m用电缆送至井下沿井轴提升测量自然电位随井深的变化见动画图所记录的自然电位随井深的变化曲线叫自然电位测井曲线即sp曲线电流小变化小曲线为直线过a点后电流增大当cmf时自然电位逐渐降低曲线偏向负方向岩性界面b点处电流最大电位变化最大曲线急剧向负向偏转过地层界面后电流密度减小电位继续降低地层中心c点电流最小曲线几乎变为平行井轴直线砂岩底部电流增大电位增大正向偏转自然界的多种植物中含有杀灭害虫的成分如烟草含有烟碱鱼藤含有鱼藤酮菊科植物除虫菊的花含有除虫菊素这些植物经提取加工后即可制成植物杀虫剂
泥岩 C1
C1≥C2≥Cmf
井内自然电场分布示意图
泥岩结构、化学成分与砂岩不同，自然电位数值与砂岩差别大，且符号相反
粘土表面具选择吸附负离子能力
一、扩散吸附电位——扩散电动势（Ed）-扩散动态平衡
Ed
Kd
lg C1 C2
Ed单位mV；浓度C1，C2单位g/L；
Kd为扩散电位系数，单位mV;与溶液中盐类化学成分和温度有关
自然电位测井优点：
简单，实用，低成本是划分岩性和研究储集层(渗透层)性质的重要方法
原理：测量井中自然电场
Nv
井中电极 M与地面电极N之间的电位差

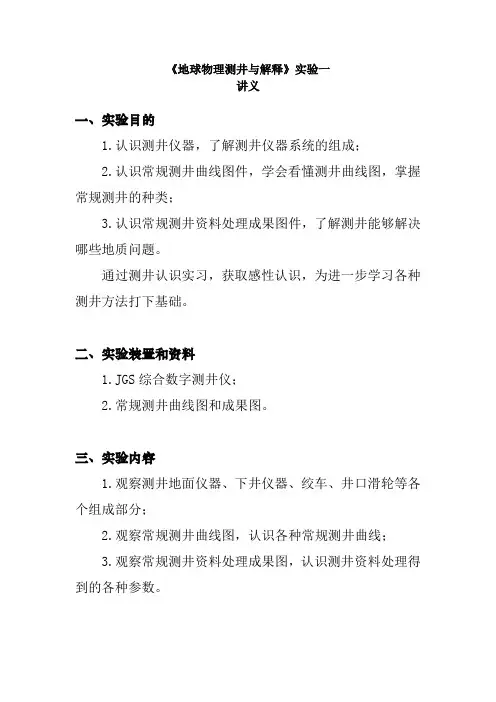

《地球物理测井与解释》实验一讲义

《地球物理测井与解释》实验一讲义一、实验目的1.认识测井仪器，了解测井仪器系统的组成；2.认识常规测井曲线图件，学会看懂测井曲线图，掌握常规测井的种类；3.认识常规测井资料处理成果图件，了解测井能够解决哪些地质问题。

通过测井认识实习，获取感性认识，为进一步学习各种测井方法打下基础。

二、实验装置和资料1.JGS综合数字测井仪；2.常规测井曲线图和成果图。

三、实验内容1.观察测井地面仪器、下井仪器、绞车、井口滑轮等各个组成部分；2.观察常规测井曲线图，认识各种常规测井曲线；3.观察常规测井资料处理成果图，认识测井资料处理得到的各种参数。

四、油田常规测井测井系列以裸眼井为例，油田通用的常规测井方法分为以下三大类：自然电位测井：Spontaneous potential log，SP深侧向：Deep laterolog resistivity，RLLD，Ω.m双侧向测井1. 电测井（Dual laterolog）浅侧向：Shallow laterolog resistivity，RLLS，Ω.m深感应：Deep Induction，RILD，Ω.m—聚焦测井中感应：Medium Induction，RILM，Ω.m球形聚焦：Spherically focused log，RFOC，Ω.m2. 声波测井声波测井（Acoustic logging）包括有声速测井、声幅测井、声波全波列测井等方法。

油气勘探开发中常用的方法为声波时差测井：Acoustic interval transit time logging，ft/μs, m/μs自然伽马测井：Natural Gamma-ray logging，GR，API3. 核测井中子测井：Compensated Neutron logging，CN/CNL，%密度测井：Density logging，DEN，g/cm34. 井径测井：Calipe log，CAL，in/cm五、测井曲线图和成果图1. 常规测井曲线图由于测井内容不同或者测井中发生各种情况不同，测井曲线图上的曲线排列也有所不同。

地球物理测井

二、普通电阻率测井
在井中测量被钻孔穿过的矿、岩层的电阻率，并根据电阻率的差异，来划分钻孔地质剖面，研究和解决井下的一些地质问题的测井方法。
普通电阻率测井又称视电阻率测井，它是使用最早、应用较广的电阻率测井方法。
1、测量原理
A——供电电极 B——供电回路电极 M、N——测量电极
供电回路
测量回路
电源 B
检流计
A
电极矩
M
o
N
井下介质电阻率的测定
当电极B位于无穷远处时，距供电电极A一定距离的测量电极M、N两点是的电位差为：
IR 1 1
U MN
UM
UN

4
( AM

) AN
解上式得 : 4 AM AN UMN K UMN
MN
I
I
K是与各电极之间距离有关的系数，称为电极系系数。A、M、N组成电极系电极之间的距离是固定的，因此电极系系数K是一个常数。
1）岩矿石的岩性； 2）岩石孔隙中地层水性质； 3）岩石的孔隙度以及孔隙结构； 4）孔隙中流体性质及其含量; 5)岩石中泥质成分(泥质含量影响岩石的导电性)。
1）岩矿石的岩性
岩石是由矿物和孔隙中流体以及胶结物组成，大多数沉积岩，当其不含导电流体时，由造岩矿物组成的岩石骨架几乎是不导电的。许多沉积岩之所以能导电，则是因为它们在地下不同程度的具有一定的孔隙，在其中充填了一定数量的盐水溶液造成的。于是，电流通过孔隙水流过岩石，岩石因此具有了一定的导电性。
本章主要内容：
（1）普通电阻率测井（2）侧向测井（3）电化学测井
石墨、无烟煤等电阻率很低
主要岩矿石电阻率及其变化范围
ρ沉＜ρ变＜ρ火

2 应用地球物理测井知识讲座

（一）常规完井系列
江汉石油管理局测录井工程公司
Well Logging Engineering Company of Jianghan Petroleum Administration SINOPEC
一般比较全的测井系列要包含三孔隙、三电阻、三岩性至少9条曲线。江汉油田的完井测井系列为：声波、密度、双感应、双侧向、微球、4米、自然电位、自然伽马、井径、井斜等，探井加测补偿中子、Pe值、自然伽马能谱等。
目
一、测井曲线的识别
录
二、测井曲线的特征及作用
江汉石油管理局测录井工程公司
Well Logging Engineering Company of Jianghan Petroleum Administration SINOPEC
1. 由测井仪器测量出的测井曲线经过编辑、预处
理——影响因素校正（泥浆、井眼、温度、矿
－SPmin）
自然电位测井曲线
淡水层
咸水层
自然电位测井曲线
泥质加重幅度降低
含灰质，层薄幅度降低自然电位测井曲线
自然电位测井曲线
高矿化度水层
江汉石油管理局测录井工程公司
Well Logging Engineering Company of Jianghan Petroleum Administration SINOPEC
§2 自然伽马测井
岩层中含有天然放射性核素，这些核素衰变放射出的
伽马射线称自然伽马射线，不同的岩石所含放射性核素的
种类和数量不同，衰变时放射出的伽马射线的能量和强度不同，因此测量自然伽马射线的强度和能谱能反映不同地层的岩性。自然伽马测井曲线是一条具有统计起伏的微齿化的曲线，
其数值的大小直接反映岩性的变化（个别高放射性储层出

测井基知识培训

目录
一、测井的起源及发展历程二、测井资料的现场采集与处理三、测井仪器的介绍和基本用途四、南海西部海域测井情况介绍五、南海西部海域测井资料的应用六、结束语
测井的起源及发展历程
测井起源于法国，1927年法国人斯仑贝谢兄弟发明了电测井，开始在欧洲用于勘探煤和气。中国使用电测井勘探石油和天然气，始于1939年12月，奠基人是原中国科学院院士、著名地球物理学家翁文波教授，测的第一口是四川巴县石油沟油矿1号井。
测井资料的处理和解释
3、测井综合解释的三个层次：
①、井场解释 ②、测井公司解释 ③、油田研究
目录
一、测井的起源及发展历程二、测井资料的现场采集与处理三、测井仪器的介绍和基本用途四、南海西部海域测井情况介绍五、南海西部海域测井资料的应用六、结束语
测井仪器介绍－自然电位sp
Байду номын сангаасSpontaneous Potentional logging
目录
一、测井的起源及发展历程二、测井资料的现场采集与处理三、测井仪器的介绍和基本用途四、南海西部海域测井情况介绍五、南海西部海域测井资料的应用六、结束语
测井资料的采集
采集测井数据的各种测井仪器，统称为测井仪器，由以下三个主要部分组成：各种下井仪器；绞车、电缆及井口装置；地面测量、记录和控制系统。
按照确定的解释模型，选用相应的测井分析程序，计算机用测井数据计算出各种地质或工程参数，并用直观的测井成果图显示出来。
测井资料的处理和解释
2、测井数据的综合解释：
测井技术是用测量的物理参数来间接推断地层的地质特征和计算相应的地质参数，间接性导致了多解性和不准确性，特别是单条测井曲线的多解性十分突出。因此，应用测井资料的途径应当是：

《地球物理测井》Ch11.密度和岩性密度测井

1、康普顿效应与介质密度的关系伽马射线与物质的相互作用包括：光电效应康普顿效应电子对效应吸收系数：表征单位厚度的介质对伽马射线的吸收能力。（10-1）（10-2）（10-3）
由上三式可见，只有康普顿效应与介质密度关系比较简单。（10-2）式表明康普顿散射引起的伽马射线减弱程度与介质密度或电子密度成正比。（10-2）式是对单一元素物质表示的，对于多种化合物也同样遵循这一关系，例如对于多中原子构成的矿物，其关系为：（10-4）
一般而言，伽马光子会随着源距的增强而减小。则有：
因一般储集层都有泥饼，密度测井都采用不同源距的两个伽马射线探测器，以补偿泥饼对测量的影响，称为双源距补偿密度测井。常用短源距为15－25cm，长源距35－40cm。
长源距探测器
短源距探测器
伽马源
图10-2 双源距补偿密度测井仪器结构
第二节泥饼影响及密度测井仪刻度方法
不同岩性地层,其测井响应值(幅度)不同
岩性
砂岩石灰岩白云岩硬石膏
声波时差微秒/米 164~184 156 143 164 微秒/英尺 50~56 47.5 43.5 50 密度
1、泥饼对计数率的影响（实验）（1）地层没有泥饼时，用长、短源距计数率都可得到地层密度，而且两者结果一致。（2）当存在泥饼时，长、短源距计数率将偏离正常位置。
即长、短源距探测器计数率（对数坐标）呈线性关系，所确定的直线称为“脊线”，其斜率为 AL/AS，该线与横轴的夹
图10-3 无泥饼时的实验曲线
考虑到以上特点，常将密度孔隙度与补偿中子孔隙度重叠显示以此来区分岩性。
图10-5 某层系的LDT-CNL-GR曲线
3、划分裂缝带或气层

第1讲地球物理测井概论

第一代：半自动测井第二代：全自动测井第三代：数字测井第四代：数控测井
（20～40年代）（40～60年代）（60～70年代）（70～80年代）

第五代：成像测井
（90年代以来）
中国测井发展的四个阶段 I 模拟测井阶段（1939~1978）半自动测井阶段（1939~1957）全自动测井阶段（1958~1978）
Log
Well Logging：记录，测井
Log（Logging）: A record containing one
or more curves related to properties in the well bore or some property in the formations surrounding the well bore.
测井学科特点信息技术：
信息采集、处理、解释、成果显示高新技术：
知识含量高
技术运用新
Log 的来历古代西方水手是这样测量航速的，他们在船尾扔下一个木头，木头用绳子连着绑在滚轮上，绳子上每隔一段相等距离就打一个节。然后另外一个人用沙漏计算时间。因为每次沙漏漏完的时间是固定，他们就看这段时间内木头带着绳子飘走了多远，也就是看放出多少个绳节。然后汇报船长：船长！我们现在的速度是多少节！
数字测井阶段：
开始了测井资料计算机定量处理。可以较好
的进行地层分层、识别岩性、计算孔隙度、计算
含油（气）饱和度、综合评价储层。应用地层倾角测井还还可以对构造、地层进行简单分析。
数控测井阶段：数控测井仪实质上是一台以计算机为中心的遥控、遥测系统，各种井下仪器作为计算机的外设，提供电缆通信系统实现数据交换和计算机对下井仪器的控制。

《地球物理测井》Ch5.电磁波测井

© 2013 Yangtze University Production Logging Lab.
第5章电磁波测井
§5.1
§5.2
岩石的介电常数
测井原理
§5.3
测井资料应用
第5章电磁波测井
© 2013 Yangtze University Production Logging Lab.
§5.1 岩石的介电常数
介电常数：介质在外电场作用下发生极化，极化能力用介电原油常数反映。常用相对介电常数，天然气即与真空介电常数的比值。
第5章电磁波测井
地层水
78-81 2-2.4 1 4-9
岩石骨架
启示：岩层的总介电常数在很大程度上取决于单位体积中水的含量。
© 2013 Yangtze University Production Logging Lab.
1 Vp ，则t pe Vp
定义 A 20 lg E1 E2 ,
或 t pe
２、A与衰减常数的关系
L L 两接收天线的距离。 A 则 8.686
BP95
第5章电磁波测井
© 2013 Yangtze University Production Logging Lab.
2
衰减常数
'

2
2
介电常数 = 2
第5章电磁波测井
=
''
2
2
相位与幅度的变化→决定介电常数的实部。
© 2013 Yangtze University Production Logging Lab.
§5.2 测井原理
一介电常数与高频电磁场特性的关系

测井技术讲座

选择有代表性的岩样、在实验室大气压力条件下获得。目前我们采用的参数。 a=1.32 b=1.04 m=1.63 n=1.4。
双感应—八侧向测井(DIFL) 资料的应用
举例：某一层从双感应曲线上得到深感应电阻率Rt=10Ω.m，从声波曲线读得声波时差数值△t=300us/m，深度H=1256米， Rw=0.1Ω.m
全含水时电阻率高得多，比值Rt/F比地层水电阻率高得多。这时比值相当于油
气与地层水混合溶液的电阻率Rwa。但这个混合溶液的电阻率Rwa不能实际测量
得到，只不过是根据理论推理作出的。所以、声感组合计算含油饱和度的基本原
理、是采用视地层水电阻率比值法计算地层电阻增大率，进而计算含油气饱和度
的。阿尔奇公式中四个重要参数、是要进行大量的岩电实险和统计分析得到的。
准备知识
一：测井系列
砂泥岩剖面
国产数控
3700系列
5700系列
双感应--八侧向
双感应--八侧向
目前我补们偿声所波使用的测补偿声波
阵列感应数字声波
组合测井 1:200
井系0列.45m底部梯度
6m底部梯度
补偿密度（或岩性密度）补偿中子
自然电位自然伽玛
井径
微电极
阵列感应1英寸
标准测井 1:500
成对电极(单电极)。按成对电极和单电极之
间的距离、可以分出电位电极糸和梯度电极 2. 5米系。
1、电位电极系：单电极到相邻成对电极之间
的距离小于成对电极之间的距离(AM＜MN)
M
的电极系称电位电极系。
2、梯度电极系：单电极到相邻成对电极之间
N
的距离大于成对电极之间的距离(AM>MN)

测井知识讲座

的过渡伽马射线的强度是线性变化的，则泥质含量: 2GCUR *I GR 1 Vsh 2GCUR 1
IGR＝（GR－GRmin）/（GRmax－GRmin）
§2 4m梯度电阻率测井
普通电阻率测井分为梯度和电位电阻率测井，之所以叫4m，是指供电环到记录点之间的距离（电极距）是4m；之所以叫梯度，是指测量结果的极值响应在岩层的界面处。是常用的电极系测井方法之一，由于探测深度较深，故纵向分辨率较低，是一条平滑的幅度差异较大的测井曲线。过去是横向测井系列中的一种探测深度的电极测井，用来判断并计算储层的含油气饱和度，现在只用作地层对比，是在较大的层序（如界、组、段）意义上划分地层的主要测井曲线之一。
涡流大小与介质电导率成正比。
发射线圈
感应测井原理示意图
§3 双感应测井
可同时测量具有深、中探测深度的两条感应曲线，得到原状地层电阻率和侵入带电阻率，满足油、水、干层的识别和含油饱和度计算的需要。探测深度
1.6m-0.75m，测量范围小于100m，适合于中低阻
剖面。
作用：1、划分剖面，判断油（气）、水层。 2、求取地层真电阻率，评价含油性。
慢化为热中子后的强度，由于地层对快中子的减速
江汉油田测井系列的选择
开发井：探井：
自然伽马、4米、井径、井斜(方位)、补偿声波、补偿密度、
双感应、双侧向、微球。
在开发井的基础上，加测地层倾角、补偿中子、岩性密度，
海相探井加测井温、流体、自然电位、自然伽马能谱、
长源距声波、交叉偶极声波、声电成像、核磁成像。
生产井：
声幅、声波变密度、RIB、吸水剖面、（硼）中子寿命、 PNN、同位素找串等。
测井仪器型号：HH-2530、SL-6000 、 Excell-2000i、Eclips-5700、CLS-3700、

地球物理测井方法原理和应用

The Borehole Environment
• To account for the distortion which is frequently present with electrical measurements, a simplified model of the borehole/formation has evolved ,which is shown schematically in Fig. 2-4
地球物理测井方法原理和应用
总目录
第一讲：绪论第二讲：普通电阻率法测井第三讲：聚流电电阻率测井第四讲: 自然电位测井方法原理及应用第五讲：感应测井第六讲: 声波测井第七讲: 自然伽马测井方法原理及应用第八讲 : 中子测井方法原理及应用
第一讲：绪论
一、地球物理测井的基本概念二、地球物理测井能解决什么问题? 三、地球物理测井包括哪些内容？四、地球物理测井的发展历史五、地球物理测井在地球物理
分析
Introduction
This section presents a general overview of the problem of log interpretation and examines the basic questions concerning a formation’s potential hydrocarbon production which are addressed by well logs.
探测技术中的位置
矿场地球物理油矿地球物理钻井地球物理勘探地球物理测井: 钻孔中进行的各种地球物理探测方法的统称. 1927年由法国 Schlumbeger公司的创始人 Schlumbeger兄弟俩创立的.

常规测井知识讲座

2、声速测井
声速测井是测量滑行纵波在井壁地层中传播速度的测井方法。测井应用为： 1、确定岩性和孔隙度
声速的高低可确定岩性，有砂岩、泥岩、灰岩、白云岩、盐岩等。最重要是确定储层孔隙度，公式如下：威里平均时间公式：△t=(1-Φ) △tma+ Φ △tf 纯砂岩孔隙度公式： Φ=（ △t- △tma）/（ △tf- △tma）压实校正后公式：Φ=（ △t- △tma）/｛（ △tf- △tma）Cp ｝在实际工作中采用非线性公式：1/ △t=(1- Φ)m/ △tma+ Φ/ △tf 2、识别油气层和裂缝 ①时差一般性增大，如10-20μs/m，认为同类地层孔隙更发育一些，如有产油气或生成裂缝的地质依据，可判断为有油气或裂缝带。 ②时差明显增大或有周波跳跃，地质上含气，且有明显高的电阻率值，可判断地层含气；地质上不含气，可判断地层裂缝异常发育。 ③注意井眼严重扩大的盐岩层或泥浆严重漏失的井段。
测井知识讲解
内容
一、绪论二、测井过程简介三、石油地质基本知识及长庆油田特色四、常规测井曲线原理及应用五、裸眼井储集层评价六、实际应用
一、绪论
（一）地球物理测井的含义
1、测量对象：地下各种岩石及岩石中的流体。
2、测量内容：岩石的物理参数（密度、电阻率、电导率、声学性质、自然放射性
等）。 3、解决问题：
深度分别为1.68和2.40米、0.76米和0.8、0.38和0.5米。提供了三个不同径向深度
的电阻率；和一种孔隙度组合，可计算地层水电祖率，泥浆滤液电阻率，地层
电阻率测井
含水（油）饱和度；同时根据三种电阻率之间关系可以确定油水分异界面和判断油气水层；划分裂缝带和低阻环带的油气层。
根据长庆油田的实际情况，在油井中采用双感应—八侧向测井，在气井中采用双测向—微球形聚焦测井。因为双测向—微球形聚焦测井扩大了电阻率的测量范围，适合气田的需求。

地球物理测井方法课件：2-1 声波速度测井

(测井目前没有利用)
➢面波，井壁地层与井内液体界面上 ➢在地层中沿井壁表面传播 ➢质点运动轨迹是椭圆，短轴在井轴方向
1.7
1.6
速度
1.5 1.4 1.3
流 1.2
体 1.1
速 1.0
度 0.9
截止频率
相速度群速度
流体速度
/
0.8
0.7 0 10 20 30 40 50 60 70 80 9 100
电子线路（产生电脉冲、放大接收信号）
二、单发双收声速测量原理
1.滑行纵波的产生
VP>Vf
发射探头有方向特性,保证有以临界角入射的波
GaoJ-2-1
37
2.接收探头能接收到的不同路径的波
（1）直达波（2）反射波
（3）滑行波（惠更斯原理）
从时间上将滑行波与直达波和反射波分开！
GaoJ-2-1
(4)有截止频率
GaoJ-2-1
31
3. 斯通利波 (Stoneley Wave)
➢面波，流体纵波和地层横波相互作用产生 ➢在井内沿井壁表面传播 ➢质点运动轨迹是椭圆，长轴在井轴方向
1
VST Vf [1 ( f b )(Vf VS )] 2
1
VST Vf [1 2(1 )(K E)]பைடு நூலகம்2
GaoJ-2-1
1927 年，由于地震资料解释的需要，第一台单发单收声速测量仪出现；声波测井上世纪 50年代出现，先后出现：常规声速测井、常规声幅测井、长源距声波全波列、阵列声波测井、井下电视、偶极子及多极子声波测井等。
GaoJ-2-1
水平界面
井眼
反射波
T
反射波
