建筑中水系统管道及设备安装汇总

验收依据
建筑中水系统及雨
检验批部位 水利用系统水处理 设备及控制设施安
装检验批 《建筑给水排水及采暖工程质量
验收规范》GB50242-2002
设计要求及 最小/实际 规范规定 抽样数量来自检查记录检查结果
/
2
/
主
控
项3
/
目
4
/
5
/
6
/
1
/
2
/
一3
/
般
项
目4
/
5
/
6
/
施工单位 检查结果
专业工长（施工员）： 项目专业质量检查员：
年月日
监理（建设）单位 验收结论
专业监理工程师 （建设单位项目专业负责人）：
年月日 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
建筑中水系统及雨水利用系统水处理设备及控制设施安装检验批质量验收 记录
05100301 001
单位（子单位） 工程名称
分部（子分部）
建筑给水排水及 供暖/建筑中水
工程名称 系统及雨水利用
系统
分项工程名称
水处理设备及控制 设施安装
施工单位
项目负责人
检验批容量
分包单位 施工依据
1
验收项目
分包单位项目 负责人

住宅项目给水系统安装方法本工程给水系统使用PPR管，热容连接。

1）工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗2）施工方法预制加工：按设计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图标注的尺寸预制加工。

管道和系统安装间断或完毕的敞口处，应随时封堵。

3）阀门安装：安装前应按规范规定进行强度和严密性试验，若不合格须检修后再试验，经检修仍不合格者须更换。

强度试验压力为公称压力的1.5倍，试验时间不少于5min，无渗漏为合格。

严密性试验按公称压力进行，以不漏为合格；4）管道支吊架：管道支、吊架按装按照国标S161执行；泵房部分给水管、冷却循环水管设防震支吊架按照88SS657执行。

5）管道试压、冲洗给水管道试压可按系统分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有渗漏，应在加压前处理，升压后再出现渗漏时做好标记，卸压后处理（必要时泄水处理）。

管道试验压力为管道系统工作压力的1.5倍。

试验步骤：——系统注水时，应打开管道各高处的排气阀，将空气排尽。

——用压力泵分2-3次将压力升至试验压力Ps，稳压10min压力降不大于0.05MPa，作强度检验。

再将试验压力降至设计压力。

——在设计压力下，保持30min的时间，以压力不降，无渗漏为合格。

管道冲洗：管道试验完毕，首先用试验管段内的余水进行初次冲洗；待全部管道安装完毕，再对整个管路系统进行全面冲洗，冲洗流速以不小于1.5m/s，直到出水口的水色和透明度与进水目测一致为合格；试验完毕后的余水排放到下水道里。

建筑中水系统管道及设备安装汇总第一篇：建筑中水系统管道及设备安装汇总管工安全技术交底1、用车辆运输管材、管件，要绑扎牢固，人力搬运，起落要一致，通过沟、坑、井，要搭好马道，不得负重跨越。

用滚杠运输，人防止压脚，并不准用手直接调整滚杠。

管子滚动前方，不得有人。

2、用锯床、锯弓、切管器、砂轮切管机切割管子，要垫平卡牢，用力不得过猛，临近切断时，用手或支架托住。

砂轮切管机砂轮片应完好，操作时，应站侧面。

3、套丝工作要支平夹牢，工作平台要平稳，两人以上操作，动作应协调，防止柄把打人。

4、条管子串动和对口，动作要协调，手不得放在管口和法兰接合处。

5、翻动工作时，防止滑动及倾倒伤人。

6、手提式砂轮机应有防护罩，操作时，站在砂轮片径向侧面，并戴绝缘手套工站在绝缘板上。

7、沟内施工，遇有土方松动、裂缝、渗水等，应及时加设固定支撑。

禁止用固定壁支撑代替上、下扶梯和吊装支架。

第396条人工往沟槽内下管，怕用索具、地桩必须牢固，沟槽内不得有人。

8、用风枪、电锤或錾子打透眼时，板下、墙后不得有人靠近。

9、管道吊装时，倒链应完好可靠，吊件下方禁止站人，管子就位卡牢后，方可松倒链。

10、管道试压，应使用指校验合格的压力表。

操作时，要分级缓慢升压，停泵稳压后方可进行检查。

非操作人员不得在盲板、法兰、焊口、丝处停留。

11、高压、超高压管道试压，应遵守单项安全操作规程。

管道安装材料要求主材镀锌钢管、铸铁排水管、塑料管、复合管等及其配件。

(1)镀锌钢管、管件内外壁镀锌饱满光洁、壁厚均匀无锈蚀、砂眼、气泡、裂纹，丝扣不得出现偏扣、乱扣、丝扣不全等现象，符合设计要求，具有出厂合格证、材质检测证明。

(2)塑料管、管件标明规格、公称压力、生产厂名或商标等标识，包装上应标有批号、数量、生产日期和检验代号。

内外壁应光洁平整，无气泡、裂纹、脱皮、分解变色线和明显的痕纹、槽沟、凹陷、杂质等，色泽一致；管材、管件宜用同一厂家产品，符合设计要求，具有产品合格证及有关部门的检测报告。

《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)目录1 总则--------------------------------------------------------12 术语--------------------------------------------------------23 基本规定----------------------------------------------------53.1 质量管理----------------------------------------------53.2 材料设备管理------------------------------------------53.3 施工过程质量控制--------------------------------------64 室内给水系统安装-------------------------------------------104.1 一般规定---------------------------------------------104.2 给水管道及配件安装-----------------------------------114.3 室内消火栓系统安装-----------------------------------134.4 给水设备安装-----------------------------------------135、室内排水系统安装------------------------------------------165.1 一般规定---------------------------------------------165.2 排水管道及配件安装-----------------------------------165.3 雨水管道及配件安装-----------------------------------206、室内热水供应系统安装--------------------------------------236.1 一般规定---------------------------------------------236.2 管道及配件安装---------------------------------------236.3 辅助设备安装-----------------------------------------247、卫生器具安装----------------------------------------------277.1 一般规定---------------------------------------------277.2 卫生器具安装-----------------------------------------297.3 卫生器具给水配件安装---------------------------------307.4 卫生器具排水管道安装---------------------------------318、室内采暖系统安装------------------------------------------338.1 一般规定---------------------------------------------338.2 管道及配件安装---------------------------------------338.3 辅助设备及散热器安装---------------------------------368.4 金属辐射采暖系统安装---------------------------------388.5 低温热水地板辐射采暖系统安装-------------------------388.6 系统水压试验及调试-----------------------------------399、室外给水管网安装------------------------------------------419.1 一般规定---------------------------------------------419.2 给水管道安装-----------------------------------------419.3 消防水泵接合器及室外消火栓安装-----------------------459.4 管沟及井室-------------------------------------------4610、室外排水管网安装-----------------------------------------4810.1 一般规定--------------------------------------------4810.2 排水管道安装----------------------------------------4810.3 排水管沟及井池--------------------------------------5011、室外供热管网安装-----------------------------------------5111.1 一般规定--------------------------------------------5111.2 管道及配件安装-------------------------------------5111.3 系统水压试验及调试---------------------------------5412、建筑中水系统及游泳池水系统------------------------------5512.1 一般规定-------------------------------------------5512.2 建筑中水系统管道及辅助设备安装---------------------5512.3 游泳池水系统安装-----------------------------------5613、供热锅炉及辅助设备安装----------------------------------5813.1 一般规定-------------------------------------------5813.2 锅炉安装-------------------------------------------5813.3 辅助设备及管道安装---------------------------------6313.4 安全附件安装---------------------------------------6613.5 烘炉、煮炉和试运行---------------------------------6913.6 换热站安装-----------------------------------------7014、分部（子分部）工程质量验收------------------------------71附录A 建筑给水排水及采暖工程分部、分项工程划分---------73 附录B 检验批质量验收-----------------------------------74 附录C 分项工程质量验收---------------------------------75 附录D 子分部工程质量验收-------------------------------76 附录E 建筑给水排水及采暖（分部）工程质量验收-----------77 附录F 本规范用词说明-----------------------------------78中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating worksGB50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日中国建筑工业出版社2002 北京关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。

室内给水、中水、热水系统安装室内给水、中水、热水系统管道常用管材为铜管、不锈钢管、钢塑复合管、PPR管。

铜管一般采用钎焊连接；不锈钢管采用卡压、环压或焊接连接；钢塑复合管采用丝扣连接或卡箍连接；PPR管采用热熔连接。

本章适用于工作压力不大于1.0 MPa的室内给水和消火栓系统管道安装工程、热水温度不超过75℃的室内热水供应管道安装工程的质量检验与验收。

1.1工艺流程预留、预埋→管道测绘放线→管道支架制作安装→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。

1.2材料、设备管理1.2.1基本规定给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

（GB50242-2002 第4.1.2）建筑给水、排水、及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

进场时应做检查验收，并经监理工程师核查确认。

建筑给水塑料管道系统所采用的管材、管件和各种辅助材料等，应由管材生产企业配套供应。

管材、管件：包装应完好，表面无划痕及外力冲击破损；规格尺寸、壁厚及允许偏差应符合产品标准和设计要求；除应符合其产品标准的规定外，尚应符合下列规定：1）镀锌钢管壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。

详见GB/T3091。

表1.2.1-1 外径和壁厚的允许偏差表（mm）2）钢塑复合管：外表面应光滑，不允许有伤痕或裂纹等，衬塑钢管形状应是直管，两端截面与管轴线成垂直；衬塑钢管内表面不允许。

气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变色线。

详见GB/T28897。

表1.2.1-2 衬塑钢管塑层厚度和允许偏差表(mm)3）薄壁不锈钢管：两端封口完好，外壳光亮、无划痕和碰撞凹陷等缺陷。

建筑给水薄壁不锈钢管管道所用的管材和管件，应具有国家认可的产品检测机构的产品检测报告和产品出厂质量保证书。

1 建筑中水系统管道及辅助设备安装1.1工艺流程建筑中水系统安装包括中水原管道系统安装、水处理设备安装及中水供水系统安装。

其安装工艺流程如下。

1.2操作工艺1.2.1中水原水管道系统中水原水管道系统安装应遵守下列要求。

1.中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水。

简化处理流程和设备，降低处理经费。

2.便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。

3.污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。

4.室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。

5.中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。

1.2.2中水供水管道中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。

主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。

1.中水供水系统必须单独设置。

中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。

1.1.中水管道及设备、受水器等外壁应涂浅绿色标志。

1.2.中水池（箱）、阀门、水表及给水栓均应有“中水”标志。

2.中水管道不宜暗装于墙体和楼板内。

如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。

3.中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m，交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。

4.中水给水管道不得装设取水水嘴。

便器冲洗宜采用密闭型设备和器具。

绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。

5.中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。

止回阀安装位置和方向应正确，阀门启闭应灵活。

6.中水供水系统的溢流管、泄水管均应采取间接排水方式排出，溢流管应设隔网。

7.中水供水管道应考虑排空的可能性，以便维修。

简要说明建筑生活给水系统安装的工艺流程
1. 确定给水系统的设计方案和管道铺设路线。

根据建筑设计图纸,合理规划供水系统的布局和各种管道的铺设路径。

2. 准备施工材料和设备。

主要包括各种规格的水管、阀门、法兰、支架等配件,以及焊接设备、管切割设备等。

3. 进行管道焊接。

将直管、弯头、三通等管件按设计要求焊接成管段。

焊接时要控制间隙,保证密封性。

4. 进行墙体、楼板的穿墙、穿楼孔。

根据设计方案,在墙体和楼板上开孔,用于管道穿过。

5. 管道铺设与安装。

将预制的管段放入孔内,安装墙壁、地面管夹进行固定,接驳水表、水泵、水箱等,安装管道支架。

6. 管道压力测试。

完成铺设后,充压管道进行密封性测试,检查是否有泄漏点。

7. 管道绝缘保温。

在管道表面套上保温材料,保证供水系统的热效率。

8. 系统冲洗。

用水冲洗管道,将施工过程中的杂物冲出,为正式供水做准备。

9. 系统消毒。

使用消毒剂对供水系统进行消毒,保证供水卫生。

10. 试运行与调试。

管道安装完成后,进行系统试运行,检查各节点压
力和流量,调试至设计要求。

给水中水系统安装（一）给水、中水管材：综合办公楼及支撑用房：地下室及泵房内给水及中水管道采用钢塑复合管材，沟槽式机械连接。

给水及中水立管及支管采用给水CPVC管材，粘接连接。

通信枢纽楼：泵房内给水及中水管道采用钢塑复合管材，沟槽式机械连接。

给水及中水干管及立管采用钢塑复合管材，沟槽式机械连接。

给水支管采用给水CPVC管材，粘接连接。

中水支管采用浅绿色PP-R中水管材，热熔连接。

连廊一、二及附属用房：给水及中水立管及支管采用给水CPVC管材，粘接连接。

标识：中水管道间隔1m外刷50mm宽浅绿色色环，并膜印“中水，非饮用”字样，给水加压管道间隔1m刷50mm宽蓝色色环，作蓝色标识，并标明二次供水。

管线铺设严禁预留水嘴及丝堵。

严格区分给水、排水、中水处涂层的颜色以便于区分。

（二）、给水管道施工方法：A、给水钢塑复合管施工工艺：1、采用钢塑复合管管材，应符合下列要求：(1) 涂塑镀锌焊接钢管(焊接钢管)应符合现行行业标准《给水涂塑复合钢管》CJ/T 120的有关要求。

(2) 衬塑镀锌焊接钢管(焊接钢管)应符合现行行业标准《给水衬塑复合钢管》的要求。

衬塑无缝钢管应符合现行行业标准《给水衬塑复合钢管》的有关要求。

2、给水系统采用的钢塑复合管管件应符合下列要求：(1) 衬塑可锻铸铁管管件应符合现行行业标准《给水衬塑可锻铸铁管件》的要求。

(2) 衬塑钢件应符合现行行业标准《给水衬塑复合钢管》的有关要求。

(3) 涂塑钢管件、涂塑球墨铸铁管件、涂塑铸钢管件应符合现行行业标准《给水涂塑复合钢管》CJ/T 120的有关要求。

3、管道安装前应具备下列条件：(1) 施工图纸及其他技术文件齐全，并已进行技术交底。

(2) 对进场管材、管件、阀门等进行验收，并核对产品合格证、质量证明书、规格型号、品种和数量，经监理工程师核查确认后方可使用。

(3) 施工现场及施工用水，供电满足要求。

(4) 施工机具已固定或定位。

(5) 施工人员已经过技术培训，熟悉钢塑复合管的性能，掌握基本操作技能。

室内消火栓为1个检验批
室内排水系统
排水管道及配件安装
排水管道及配件安装
地下车库一个检验批，商业低层每层1个检验批，高层每三层1个检验批
雨水管道及配件安装
雨水管道及配件安装
地下车库一个检验批，商业低层每层1个检验批，高层每三层1、排水系统各为1个检验批
试验与调试
排水系统
排水系统为1个检验批
分部
子分部
分项
检验批
检验批划分
建筑给排水及供暖
室内给水系统
给水管道及管件安装
给水管道及管件安装
商业低层每层1个检验批，高层每三层1个检验批
给水设备安装
给水设备安装
屋面水箱为1个检验批
室内消火栓系统安装
室内消火栓系统安装
地下车库一个检验批，商业低层每层1个检验批，高层每三层1个检验批
消防喷淋系统安装
消防喷淋系统安装
地下车库一个检验批，商业低层每层1个检验批，高层每三层1个检验批
防腐
防腐
消火栓系统、喷淋系统各为1个检验批
绝热
隔热
屋面水箱、屋面管道各位1个检验批
管道冲洗、消毒
管道冲洗、消毒
消火栓系统、喷淋系统及给水系统各为1个检验批
试验与调试
给水管道及管件
给水管道及管件为1个检验批
给水设备
给水设备为1个检验批
室内消火栓
水景喷泉系统
管道及配件系统安装、防腐、绝热、试验与调试
热源及辅助设备
锅炉安装、辅助设备及管道安装、安全附件安装、换热站安装、防腐、绝热、试验与调试
监测与控制仪表
监测仪器及仪表安装、试验与调试
室外给水管网
室外给水管道及配件安装
室外给水管道及配件安装

建筑中水系统管道及设备安装汇总由于现代建筑中水系统是一个完整的系统，它需要各种管道和设备来实现它的功能。

这些管道和设备可以包括给水管道、下水道、通风管道、净水设备和净化设备等，本文将就建筑中的水系统管道以及设备安装进行汇总和。

给水管道给水管道是建筑物中用来输送自来水的管道，通常由PVC管材和不锈钢管材制成。

在建筑物施工中，给水管道应该在地下室或者一楼安装，以便于管道的维修和更换。

建筑中给水管道应该满足以下要求：•管材应该是安全、卫生，且能防止水污染的；•管材应该经过严格测试，确保管道的质量；•管道应该进行水密性测试，以确保管道不漏水；•给水管道应该定期检查，以确保其正常工作。

下水道下水道是建筑物中用来排放废水或者雨水的管道。

建筑物中下水道由水位较高的设备的排水管所组成，通常是在建筑物底部的排水沟里安装。

建筑物中的下水道应该满足以下要求：•下水道应该有良好的排放能力，以确保建筑物不会发生漏水现象；•下水道应该使用规范的管材和管道绝缘材料，以确保下水管道不会被内部物质腐蚀；•定期检查下水管道的排放量，以确保系统正常，并及时处理阻塞问题。

通风管道通风管道是建筑物中用来排放空气和维持空气质量的管道。

在建筑物内，通风管道通常是在建筑物顶部的通风口附近安装。

建筑物中的通风管道应该满足以下要求：•通风管道应该有一定的排气能力，以确保建筑物简介有良好的空气质量；•通风管道材料应该符合建筑物内外的环境要求，如防火、耐用等；•定期清洗通风管道的内部和外部，清除灰尘和杂物，以确保通风管道的畅通。

净水设备净水设备是建筑物中用来过滤自来水的设备，以确保自来水达到饮用水质量的设备。

建筑物中的净水设备应该满足以下要求：•净水设备应该能够过滤掉自来水中的污染物，保证净水质量；•由于净水设备经常与水接触，所以应该使用耐用性好的材料，例如不锈钢等；•定期清洗净水设备的过滤芯，以确保净水设备的性能。

净化设备净化设备是建筑物中用来净化空气和水的设备，以保持建筑物内部的空气和水的质量。

4
表1-1
3.5.6达到规定的连接深度和加热时间后，必须立即将管材与管件从加热套和加热头上同时取下，迅速无旋转地沿管材与管件的轴向直线均匀地插入到所标识的深度，使接缝处形成均匀的凸缘。
3.5.7在规定的加工时间内，刚熔接的接头允许立即校正，但严禁旋转。在冷却前要扶好管材、管件，使它不受扭、湾和拉伸。
3.4.5管道穿越楼板时，要设置金属套管，安装在楼板内的套管，其顶部应高出装饰地面50mm，底部与楼板底面相平。穿过楼板的管道与套管之间缝隙，应用密实材料和防水油膏及阻燃密实材料填实，且端面光滑。管道的接口不得设在套管内。
3.4.6水平管道纵、横方向变曲复合管每米允许偏差1.5mm，全长25m以上允许偏差不大于25mm。
6.3中水立管预检记录。
6.4中水支管预检记录。
6.5中水管道单项试压记录。
6.6中水管道隐蔽检查记录。
6.7中水系统试压记录。
6.8中水系统冲洗记录。
6.9中水系统通水记录。
加热时，管材应无旋转地将插入加热套内，插入到所标识的连接深度，同时，无旋转地把管件推到加热头上，并达到规定深度的标识处。加热时间和热熔连接深度必须符合表1-1的规定：
公称外径
热熔深度
加热时间
加工时间
冷却时间
（mm）
（mm）
（S）
（S）
（min）
20
14
5
4
3
25
16
7
4
3
32
20
8
4
4
40
21
12
6
3.5.3管道安装前，要在墙面或地面标明暗管的位置及其管道的走向，管材弯曲时，弯曲半径不得小于管子直径的8倍，严禁用明火加热弯曲。

12.1建筑中水系统管道及辅助设备安装12.1.1一般规定12.1.1.1 本标准适用建筑工程中水系统管道及辅助设备安装。

建筑中水是指生活污水和废水（包括冷却水、淋浴排水、盥洗排水、洗衣排水、厨房排水、厕所排水以及雨水等），经过处理后，达到规定的水质标准，可在一定范围内重复使用的非饮用水。

12.1.1.2建筑中水施工应以设计图纸和有关施工规范为依据，应按国家标准GB50242《建筑给水排水及采暖工程施工质量验收规范》的规定执行。

12.1.1.3施工过程中严禁随意修改设计的管道走向，如确有改变，必须经设计单位或委托单位签证认可。

12.1.2施工准备12.1.2.1技术准备1 施工前必须事先熟悉有关施工图纸、规范、规程、标准图集及其他技术资料，掌握该项目特性、工程概况、特点和技术要求。

2 施工前必须会同设计单位和监理单位（建设单位），进行图纸会审。

3 施工前应由专业技术负责人或工长向施工人员进行技术交底，明确工作内容，工程进度及相关要求。

4 踏勘现场，详细核对土建施工图，密切配合土建施工，做好预留、预埋工作。

12.1.2.2材料准备根据施工图纸，编制相应的施工预算，根据预算中的管材和施工进度计划编制材料进场计划。

12.1.2.3机具准备1 机具：套丝机（板）、切割机、试压泵、热熔机、电焊机等。

2 工具：管钳、扳手、手锯、手锤、錾子、电钻、管剪、脚手架、人字梯、钢卷尺等。

12.1.2.4 作业条件1 埋设管道的管沟或基底回填土应平整、夯实，无突出的坚硬物。

2 暗装管道(包括设备层、竖井、吊顶内的管道)根据设计图纸核对各种管道的管径、标高位置的排列。

预留孔洞、预埋件已配合完成；土建模板已拆除，操作场地清理干净，安装度超过3.5m时已搭好脚手架。

3 室内标高线、隔墙中心线(边线)均已测放，墙地面初装完成，能连续施工。

4 冬期施工，环境温度一般不低于5℃；当环境温度低于5℃时，应采取防寒防冻措施。

5 各种卫生器具的样品已进场，施工材料的品种和数量能保证施工。

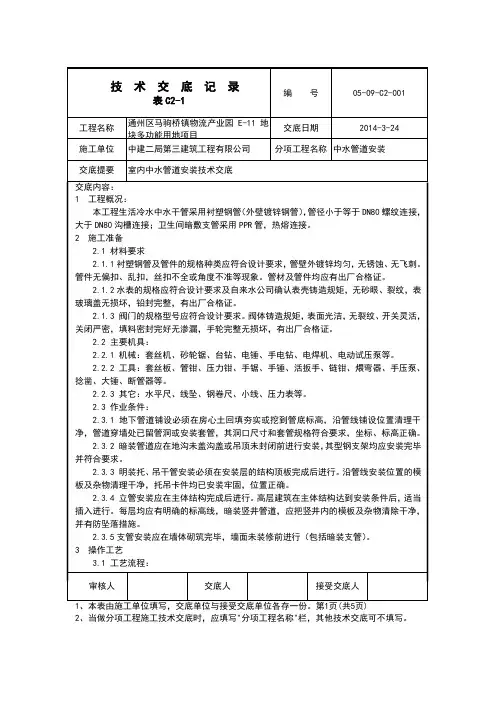

建筑中水系统管道及辅助设备安装
技术交底内容：
51.2.1 一般项目
1 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。

检验方法：观察检查。

2 中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。

检验方法：观察和尺量检查。

51.3 游泳池水系统安装
技术交底内容：
51.3.1 主控项目
51.3.1.1 游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。

溢流槽、格栅应为耐腐蚀材料制造，并为组装型。

安装时其外表面应与池壁或池底面相平。

检验方法：观察检查。

51.3.1.2 游泳池的毛发聚集器应采用铜或不锈钢等耐腐蚀材料制造，过滤筒（网）的孔径应不大于3mm，其面积应为连接管截面积的1.5~2倍。

检验方法：观察和尺量计算方法。

51.3.1.3 游泳池地面，应采取有效措施防止冲洗排水流入池内。

检验方法：观察检查。

51.3.2 一般项目
51.3.2.1 游泳池循环水系统加药（混凝剂）的药品溶解池、溶液池及定量投加设备应采用耐腐蚀材料制作。

输送溶液的管道应采用塑料管、胶管或铜管。

检验方法：观察检查。

51.3.2.2 游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐蚀材料制成。

检验方法：观察检查。

给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 （1）动设备安装工艺流程图（2）静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。

一、建筑给排水及采暖1、室内给水系统：给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐、绝热。

2、室内排水系统：排水管道及配件安装、雨水管道及配件安装。

3、室内热水供应系统：管道及配件安装、辅助设备安装、防腐、绝热。

4、卫生器具安装：卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装。

5、室内采暖系统：管道及配件安装、辅助设备及散热器安装、金属辐射板安装、低温热水地板辐射采暖系统安装、系统水压试验及调试、防腐、绝热。

6、室外给水管网：给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室。

7、室外排水管网：排水管道安装、排水管沟与井池。

8、室外供热管网：管道及配件安装、系统水压试验及调试、防腐、绝热。

9、建筑中水系统及游泳池系统：建筑中水系统管道及辅助设备安装、游泳池水系统安装。

10、供热锅炉及辅助设备安装：锅炉安装、辅助设备及管道安装、安全附件安装、烘炉、煮炉和试运行、换热站安装、防腐、绝热。

二、建筑电气1、室外电气：架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行地，接地装置安装。

2、变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

3、供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验。

4、电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装。
