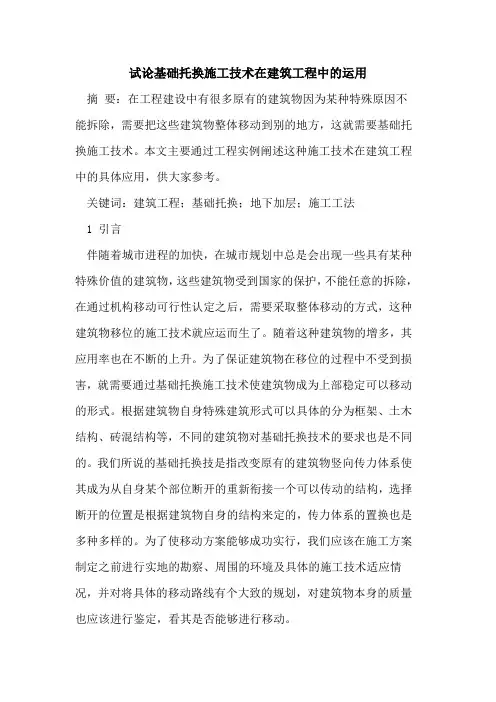

试论基础托换施工技术在建筑工程中的运用摘要：在工程建设中有很多原有的建筑物因为某种特殊原因不能拆除，需要把这些建筑物整体移动到别的地方，这就需要基础托换施工技术。
本文主要通过工程实例阐述这种施工技术在建筑工程中的具体应用，供大家参考。
关键词：建筑工程；基础托换；地下加层；施工工法1 引言伴随着城市进程的加快，在城市规划中总是会出现一些具有某种特殊价值的建筑物，这些建筑物受到国家的保护，不能任意的拆除，在通过机构移动可行性认定之后，需要采取整体移动的方式，这种建筑物移位的施工技术就应运而生了。
随着这种建筑物的增多，其应用率也在不断的上升。
为了保证建筑物在移位的过程中不受到损害，就需要通过基础托换施工技术使建筑物成为上部稳定可以移动的形式。
根据建筑物自身特殊建筑形式可以具体的分为框架、土木结构、砖混结构等，不同的建筑物对基础托换技术的要求也是不同的。
我们所说的基础托换技是指改变原有的建筑物竖向传力体系使其成为从自身某个部位断开的重新衔接一个可以传动的结构，选择断开的位置是根据建筑物自身的结构来定的，传力体系的置换也是多种多样的。
为了使移动方案能够成功实行，我们应该在施工方案制定之前进行实地的勘察、周围的环境及具体的施工技术适应情况，并对将具体的移动路线有个大致的规划，对建筑物本身的质量也应该进行鉴定，看其是否能够进行移动。
2 工程实例需要移动的建筑物占地面积为四千五百平方米，一共有二十四个结构独立柱，原柱混凝土的强度相当于现在的c15，从建筑物顶端到地基的距离高达二十一米，由于使用年限比较长，所以建筑物整体结构的稳定性比较差，给施工带来很大的难度。
我们采用基础托换施工技术，设立施工挖孔桩四十八个，承台梁为一百三十六点五米，能够成功应用底板结构锁定框架方案。
3 特点及适用范围随着我国城市建设的不断加快，有很多的建筑物需要我们去保护，为了发挥出这些建筑物特别是古建筑的作用，需要在原有的基础上增加建筑面积和功能。
低净空管底小锤桩基础托换加固施工工法低净空管底小锤桩基础托换加固施工工法一、前言低净空管底小锤桩基础托换加固施工工法是一种用于加固或改造桥梁、建筑物等工程的技术方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析。
二、工法特点低净空管底小锤桩基础托换加固施工工法具有以下特点：1. 适用范围广：适用于净空较低、空间狭小的工程现场，如桥梁、建筑物等。
2. 施工速度快：由于使用小型锤击桩机施工，施工速度较快，能够提高工程进度。
3. 承载力大：桩身经过托换加固后，能够提高桩的承载力，增加基础的稳定性。
4. 施工成本低：采用小型设备施工，成本相对较低，能够降低工程投资。
三、适应范围低净空管底小锤桩基础托换加固施工工法适用于以下工程：1. 土质较好的桥梁、建筑物基础加固；2. 基础承载力不足、需要提高承载力的工程；3. 在净空受限的情况下，需要进行基础施工或加固的工程。
四、工艺原理低净空管底小锤桩基础托换加固施工工法通过以下技术措施实现：首先，进行现场勘测和设计，确定需要加固的桩的位置和数量；然后，采用小型锤击桩机，将新的桩施工至原桩底部附近；接下来，对原桩进行托换操作，使用托换设备将原桩抬起，再将新的桩与原桩连接；最后，对新桩的质量进行检验和控制。
五、施工工艺低净空管底小锤桩基础托换加固施工工艺包括以下几个施工阶段：1. 现场勘测和设计：确定加固桩的位置和数量。
2. 桩基施工准备：清理工程现场，安装锤击桩机和托换设备。
3. 新桩施工：使用小型锤击桩机，将新桩施工至原桩底部附近。
4. 托换操作：使用托换设备将原桩抬起，再将新桩与原桩连接。
5. 桩质量检验和控制：对新桩的质量进行检验和控制，确保符合设计要求。
六、劳动组织在低净空管底小锤桩基础托换加固施工中，需要组织以下劳动力：1. 工程师：负责现场勘测和设计。
2. 技术工人：操作锤击桩机和托换设备，进行施工操作。
论建筑工程的基础托换施工技术
摘要：建筑工程的基础托换施工技术主要适用于原结构独立柱基础埋深较浅，希望保留原建筑形态，欲增加建筑面积和建筑功能的工程。
基础托换施工技术较复杂，笔者通过实际案例重点分析基础托换技术的施工工艺原理和施工流程及要点。
为相关人士提供参考。
关键词：建筑工程；基础托换；施工技术
工程概括：某省市某建筑工程的占地面积约4400㎡，结构独立柱共有二十四个，原柱砼强度等级仪为140号，相当于现在的c15，结构顶距基底高达21m，结构整体稳定因素差，施工风险很大。
采用本工法，共施工挖孔桩48个，承台梁136.5m，加固柱24个，用无振动法破除柱基24个，地下室挖土分三段，成功地应用了“分段土方开挖和底板结构锁定框架”的方案。
一、特点及适用范围
由于各种各样的因素，越来越多的建筑或古建筑物需要增加建筑面积或建筑功能。
如果原结构独立柱基础埋深比较浅，可以采用基础托换技术，增加一层地下室解决上述问题。
采取基础托换技术前提是仍然保留原建筑地上的造型，向地下加层，这种技术技术难度系数大，工期长，适用于独立柱基埋深较浅且要求不改变建筑造型而又想增添地下室的建筑工程。
二、施工工艺原理
基础托换技术方案通常是两桩抬一柱，在柱两做人工挖孔桩，存
桩顶做承台粱，将原结构柱包于梁内，使之与梁成为一体让上部荷载通过承台粱部分化于筏基，部分传于桩（图1）。
人工挖孔桩和承台梁后，桩、柱、梁成为一体，上部荷载通过梁再传到桩上。
然后再挖土做地下室筏基底板，完成后上部荷载大部分传给筏基，部分传给桩，故完成全部托换工作后就可以开始对地下室进行施工，施工时桩的上半部分为柱，下半部分仍然为桩。
三、施工流程及要点
（一）施工挖孔桩
（1）桩身对应于地梁部位要预埋钢板箍，这是因为地下室是筏基，挖孔桩通过地基梁与筏板相连，到地下室底板开始施工时与底板梁连接。
（见图2）
（2）施工后期人工挖孔桩的上半部分变为地下室的框架桩，因此要在上部桩护壁与桩砼间设置隔离层，方便装修时剔除护壁。
隔离层一般采用的材料配比是：水泥：石灰：黄土：粉砂=1：2：4：6。
同时，要注意在抹隔离层灰前，要先剔除护壁错台部分，然后再按桩径抹隔离层灰，会面要抹圆压光。
（3）桩与柱的距离应该越近越好。
同时，若在挖桩过程中出现原柱基放大脚，则要把进入桩内部分的放大脚无振动破除，通过旋转冲击钻连续钻孔破除法解决。
（4）挖桩分两批且同柱两侧的桩不能同时开挖，避免发生沉降。
同时，每天挖桩进深限2m，挖桩时随时观测柱的沉降与倾斜，每
2d观察一次孔壁土变化和砼护壁的变化。
（二）施工承台梁
1.根据不同柱基标高采用不同的承台梁做法
（1）如果柱基标高在承台梁底面以下时，承台梁与柱交点处的原原柁砼则需要保留。
同时，结构受瞬间冲击力时独立柱容易击穿承台梁，为避免这种情况可以在主承台梁下增设1道附加承台梁，再两端嵌入挖孔桩，用双承台法强化承托作用（见图3）。
（2）当柱基标高在承台梁底面以上时，采用高承台梁做法：先做1道高承台梁，待柱基切除以后，做主承台梁，最后把高承台梁切除。
此时原柱与主承台梁节点处为新浇砼（见图4）。
2.承台梁主筋穿柱身做法
由于原柱砼强度较低，且时间较久，承台梁主筋穿柱身时要随钻随锚，即穿1个孔锚1根钢筋，待锚固胶强度达到100%后再穿另1根钢筋，以避免因节点砼钻孔太多形成断柱，造成结构失稳破坏。
钻扎时要搭设水平钻孔架，使冲击钻保持水平推进。
化学锚筋时，先用吹风机清孔，穿入钢筋后用真空注胶法注胶，即两端封严，一端注胶，另一端向外抽空气。
3.承台梁支底模
承台梁施工时，地下室土方尚未开挖，先挖承台梁基槽，素土夯实压做1层混合砂浆，上铺竹编原板做粱底模（见图5）。
（三）原结构柱加固
为了使原柱的承载能力提高及使柱、梁、桩等构件史好的结合成体，需对原结构柱进行加固。
即以原来砼面为基础，沿其周圈再外
包1层钢筋砼环。
（1）在新旧砼交界面处涂刷1层yj2302砼界面剂，并拉毛，以保证新旧砼交界面粘接牢固。
（2）在柱根部加抗剪斜筋，上部加抗剪水平筋，以防止结构受力较大时新旧砼界面可能由于剪力增大而拉裂剥离。
（3）钻斜筋孔时，用钻孔导向支架来引导钻孔施工，以保证钻孔的倾角。
（四）土方开挖与结构底板施工
开挖期间，建筑物的荷载由原来的独立柱基承受转换为承托梁及桩承受。
（1）土方开挖必须等承托梁及桩的砼强度达100%才可以进行。
为加快进度，可以在砼中加早强剂。
（2）开挖分两步，先挖一半深度，待受力传递稳定后再挖另一半。
开挖时桩的两侧要同时平衡开挖以避免结构桩受不平衡的侧压力。
桩附近2m范围内要用人工挖，以避免对桩的过大挠动。
（3）若建筑面积较大，为避免开挖中和开挖后结构失稳破坏，采用“分段土方开挖和底板结构锁定框架”的方案。
将结构分为若干段，先挖1段土方，做1段底板，待底板砼强度达到设计值的50%以上时，再挖第2段并做第2段底板，循环直至全部完成。
（五）无振动分离静爆法破除原柱基砼
土方开挖完成后，原柱基失去作用，可以破除。
为了避免破除时振动过大对结构造成影响，采用无振动分离静爆法破除。
要点：用
水钻法断开柱基与承台梁连接及柱基与挖孔桩的连接，然后用冲击钻在柱基钻孔，填充高效膨胀剂，静态爆破拆除柱基。
（六）地下室加层施工
除底板梁与桩节点外，其余均同常规施工工艺。
要点：底板梁与桩节点处施工比较重要，上部荷载传给筏基即通过该处，节点处理如图6所示。
四、主要设备
（1）水钻：大口径型号，切除砼时使用。
（2）干钻l化学栽筋（根据不同直径选用不同钻头）及静爆放药钻孔时使用。
（3）挖土机2台，以利于柱两侧同时开挖。
（4）电焊机等其它。
五、质量要求
（1）如果柱偏移超过5mm则需要加固处理；
（2）如果沉降超过3mm，则需要加固处理；
（3）所使用yj2302砼界面剂及化学锚固胶泥必须有出厂合格证及试验报告，符合质量要求。
（4）其它均要符合常规施工质量标准。
六、施工监测
基础托换过程是个结构内力转移传递过程，它要求在传递过程中结构不能发生变形。
施工过程中必须对结构进行监测，每柱至少布一点观测沉降值，每柱做1个3m高的标尺，用以监测柱的倾斜。
每目观测1次沉降与倾斜值，挖桩及挖土期间24h随时观测，做到信息化施工。
七、效益与结果分析
可以在不拆除原建筑的情况下另加一层地下室，省去上部建筑拆除、重建费用；并保留原建筑面貌。
施工过程中，随时监测，保证了施工安全。
改建后新增面积8527㎡，使用功能和效果达到了原定的要求。
八、结束语
建筑工程的基础托换施工技术是一项复杂的工程，要勘察原建筑的内部结构及建筑面积和功能等具体情况制定详细的基础托换施工技术方案，确保施工质量。
