隧道下穿桩基托换施工方案(盾构-托换梁-支护)-yg-secret实用资料(可以直接使用，可编辑优秀版资料，欢迎下载）穿越建（构）筑的桩基托换1、工程概况（1）隧道下穿桩基概况XX地铁XX号线全线在下穿XX人行天桥、XX立交桥、XX西引桥等3处建（构）筑物时，共有26根桩基侵入隧道建筑界限，按照设计文件要求需对桩基进行托换处理。
表-1 桩基础托换处理汇总表序号地铁隧道区间建（构）物名称里程桩号割除桩基础数量1 XX～XX XX人行天桥AK12+850 1根φ1.0m钻孔灌注桩2 XX～XX XX立交桥AK23+830～920 3处承台共9根φ1.2m钻孔灌注桩3 XX～XX XX西引桥AK27+130～210 4处承台共16根φ1.2m钻孔灌注桩（2）桩基托换设计概况桩基托换施工采用桩梁式主动托换，XX人行天桥托换桩直径φ1.0m，桩长27.83m，托换梁尺寸为 2.5×2.5×13m；XX立交桥托换桩直径φ1.5m，桩长12.32、2.5-3XX立交A9桩基托换平面图-4 XX立交A9桩基托换立面图5XX立交B5桩基托换平面图-6 XX立交B5桩基托换立面图-7XX立交C6桩基托换平面图-8XX立交C6桩基托换平面图-9XX桥台桩基托换平面图-10XX桥台桩基托换立面图-11 XX1#墩桩基托换平面图-9 XX12#墩桩基托换立面图-13 XX2#墩桩基托换平面图-14 XX2#墩桩基托换立面图-15 XX3#墩桩基托换平面图-16 XX3#墩桩基托换立面图（3）周边地形XX人行天桥横跨XX路，路面交通量大，被托换桩处在绿化带中间。
XX立交桥被托换桩处在桥底行车道位置，桥面及桥下交通繁忙。
XX西引桥被托换桩处在第一联引桥底下，周边建筑物密集。
（4）地质水文本区间原始地貌为冲洪积平原，地层主要由人工堆积素填土、粉质粘土、细砂、砾砂、残积砂质粘性土及全风化、中分化、微风化花岗岩组成，稳定地下水位埋深0.70～9.70m，水位高程2.79～11.46m。

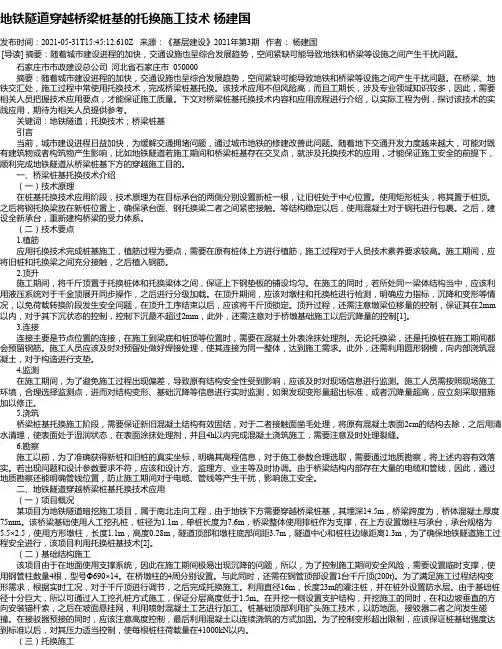

地铁隧道穿越桥梁桩基的托换施工技术杨建国发布时间：2021-05-31T15:45:12.610Z 来源：《基层建设》2021年第3期作者：杨建国[导读] 摘要：随着城市建设进程的加快，交通设施也呈综合发展趋势，空间紧缺可能导致地铁和桥梁等设施之间产生干扰问题。
石家庄市市政建设总公司河北省石家庄市 050000摘要：随着城市建设进程的加快，交通设施也呈综合发展趋势，空间紧缺可能导致地铁和桥梁等设施之间产生干扰问题。
在桥梁、地铁交汇处，施工过程中常使用托换技术，完成桥梁桩基托换。
该技术应用不但风险高，而且工期长，涉及专业领域知识较多，因此，需要相关人员把握技术应用要点，才能保证施工质量。
下文对桥梁桩基托换技术内容和应用流程进行介绍，以实际工程为例，探讨该技术的实践应用，期待为相关人员提供参考。
关键词：地铁隧道；托换技术；桥梁桩基引言当前，城市建设进程日益加快，为缓解交通拥堵问题，通过城市地铁的修建改善此问题。
随着地下交通开发力度越来越大，可能对既有建筑物或者构筑物产生影响，比如地铁隧道若施工期间和桥梁桩基存在交叉点，就涉及托换技术的应用，才能保证施工安全的前提下，顺利完成地铁隧道从桥梁桩基下方的穿越施工目的。
一、桥梁桩基托换技术介绍（一）技术原理在桩基托换技术应用阶段，技术原理为在目标承台的两侧分别设置新桩一根，让旧桩处于中心位置。
使用矩形桩头，将其置于桩顶。
之后将钢托换梁放在新桩位置上，确保承台面、钢托换梁二者之间紧密接触。
等结构稳定以后，使用混凝土对于钢托进行包裹。
之后，建设全新承台，重新建构桥梁的受力体系。
（二）技术要点 1.植筋应用托换技术完成桩基施工，植筋过程为要点，需要在原有桩体上方进行植筋，施工过程对于人员技术素养要求较高。
施工期间，应将旧桩和托换梁之间充分接触，之后植入钢筋。
2.顶升施工期间，将千斤顶置于托换桩体和托换梁体之间，保证上下钢垫板的铺设均匀。
在施工的同时，若所处同一梁体结构当中，应该利用液压系统对于千金顶展开同步操作，之后进行分级加载。
地铁隧道穿越桥梁桩基的托换施工技术探讨摘要：随着社会经济的不断发展，城市化建设进程逐渐加快步伐。
地铁工程项目建设为人们出行带来了极大的便利。
本文对地铁隧道穿越桥梁桩基的托换施工技术原理做出简要分析，并分析了钻孔桩施工工艺、新建承台与混凝土浇筑等施工技术要点，希望在一程度上促进地铁工程项目施工建设进程。
关键词：地铁隧道；穿越桥梁桩基；混凝土浇筑引言：城市地铁项目工程往往是在市中心开展建设，由于施工区域建筑较为密集。
所以在施工过程中经常出现地铁盾构隧道穿越桩基群的情况。
当建筑桩端与隧道之间间隔较小时，需要应用桩基托换技术对桩基群进行牢固作业，以此来确保桩基群机构与地铁隧道的安全稳定性。
1.地铁隧道穿越桥梁桩基的托换施工技术原理地铁工程项目在施工过程中，建设区域中出现的桩基群会使施工过程中出现安全隐患。
所以在施工过程中科学合理的应用桩基托换施工工艺能够穿越桩基群，使隧道施工工程顺利进行。
在此种工艺的施工前期，必须对施工方案进行精细规划，将施工难度将至最低，尽可能的缩短施工工期，降低工程成本投入。
对建筑物本身桩基结构以及受力情况进行充分了解，能够为隧道穿越桥梁桩基托换施工程提供科学合理的施工技术方案，此种技术主要分为主动托换技术与被动托换技术[1]。
主动托换技术的应用优势是能够控制工程建筑形变状况，由于托换建筑物重量较大，需要控制较小的形变量，所以在作业过程中托换梁会与被托换桩会在顶加载的作用下，一起向梁上转移，能够将形变量控制在较小范围内。
而被动托换技术主要在荷载量较小的建筑物中被使用，相比主动托换技术来讲，其安全星宇可靠性相对较低。
此工艺在使用过程中托换结构会不断发生变化，使基桩原有上部结构向新桩方向被动转移，无法对上部结构形变进行有效控制。
该工艺可用于自身荷载量较小并且对形变量无严格要求的建筑物。
2.地铁隧道穿越桥梁桩基的托换施工顺序与技术要点2.1钻孔桩施工工艺钻孔桩施工环节是地铁隧道穿越桥梁桩基的托换施工技术的首要步骤，一般使用人工挖孔方式进行作业。

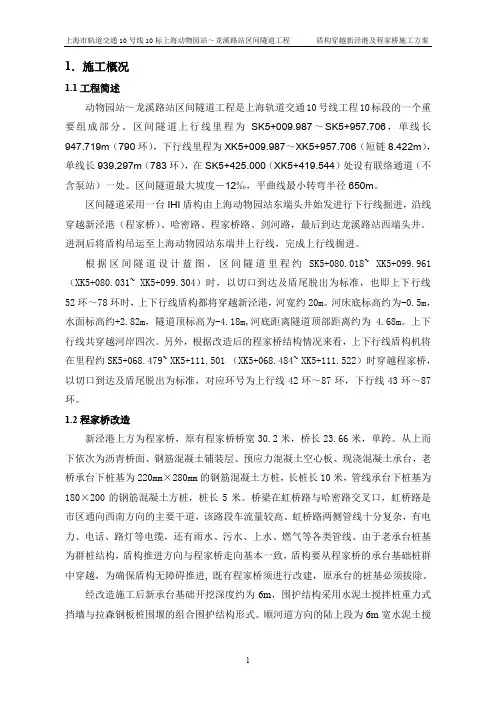

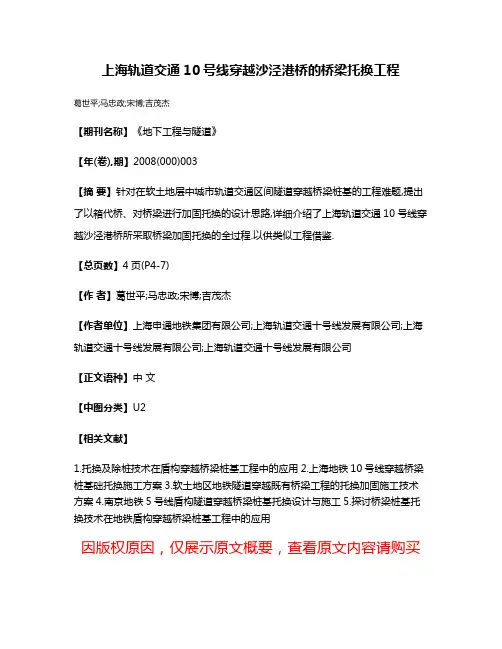

1．施工概况1.1工程简述动物园站～龙溪路站区间隧道工程是上海轨道交通10号线工程10标段的一个重要组成部分。
区间隧道上行线里程为SK5+009.987～SK5+957.706，单线长947.719m（790环），下行线里程为XK5+009.987～XK5+957.706（短链8.422m），单线长939.297m（783环），在SK5+425.000（XK5+419.544）处设有联络通道（不含泵站）一处。
区间隧道最大坡度－12‰，平曲线最小转弯半径650m。
区间隧道采用一台IHI盾构由上海动物园站东端头井始发进行下行线掘进，沿线穿越新泾港（程家桥）、哈密路、程家桥路、剑河路，最后到达龙溪路站西端头井。
进洞后将盾构吊运至上海动物园站东端井上行线，完成上行线掘进。
根据区间隧道设计蓝图，区间隧道里程约SK5+080.018~ XK5+099.961 （XK5+080.031~ XK5+099.304）时，以切口到达及盾尾脱出为标准，也即上下行线52环～78环时，上下行线盾构都将穿越新泾港，河宽约20m。
河床底标高约为-0.5m，水面标高约+2.82m，隧道顶标高为-4.18m,河底距离隧道顶部距离约为 4.68m。
上下行线共穿越河岸四次。
另外，根据改造后的程家桥结构情况来看，上下行线盾构机将在里程约SK5+068.479~ XK5+111.501 （XK5+068.484~ XK5+111.522）时穿越程家桥，以切口到达及盾尾脱出为标准，对应环号为上行线42环～87环，下行线43环～87环。
1.2程家桥改造新泾港上方为程家桥，原有程家桥桥宽30.2米，桥长23.66米，单跨。
从上而下依次为沥青桥面、钢筋混凝土铺装层、预应力混凝土空心板、现浇混凝土承台，老桥承台下桩基为220mm×280mm的钢筋混凝土方桩，长桩长10米，管线承台下桩基为180×200的钢筋混凝土方桩，桩长5米。

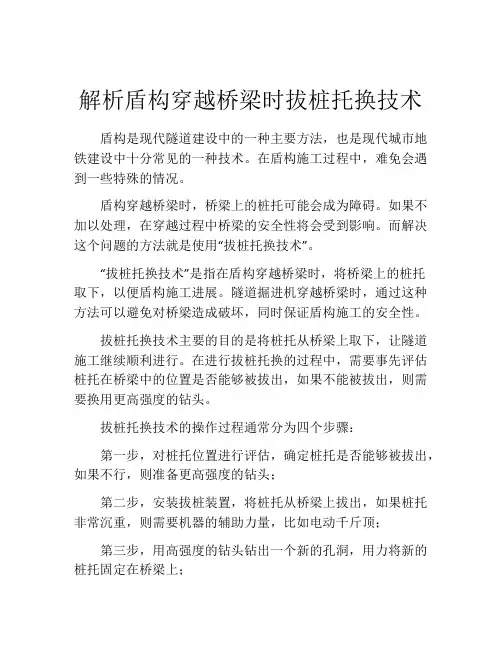

解析盾构穿越桥梁时拔桩托换技术
盾构是现代隧道建设中的一种主要方法，也是现代城市地铁建设中十分常见的一种技术。
在盾构施工过程中，难免会遇到一些特殊的情况。
盾构穿越桥梁时，桥梁上的桩托可能会成为障碍。
如果不加以处理，在穿越过程中桥梁的安全性将会受到影响。
而解决这个问题的方法就是使用“拔桩托换技术”。
“拔桩托换技术”是指在盾构穿越桥梁时，将桥梁上的桩托
取下，以便盾构施工进展。
隧道掘进机穿越桥梁时，通过这种方法可以避免对桥梁造成破坏，同时保证盾构施工的安全性。
拔桩托换技术主要的目的是将桩托从桥梁上取下，让隧道施工继续顺利进行。
在进行拔桩托换的过程中，需要事先评估桩托在桥梁中的位置是否能够被拔出，如果不能被拔出，则需要换用更高强度的钻头。
拔桩托换技术的操作过程通常分为四个步骤：
第一步，对桩托位置进行评估，确定桩托是否能够被拔出，如果不行，则准备更高强度的钻头；
第二步，安装拔桩装置，将桩托从桥梁上拔出，如果桩托非常沉重，则需要机器的辅助力量，比如电动千斤顶；
第三步，用高强度的钻头钻出一个新的孔洞，用力将新的桩托固定在桥梁上；
第四步，将盾构继续向前推进，保证施工的顺利进行。
拔桩托换技术虽然简单，但是需要关注的细节非常多。
这种技术需要高超的技术水平和精确的操作能力，因为在操作过程中如果出现偏差，就有可能会对桥梁的安全造成潜在的风险。
总结起来，拔桩托换技术是保证在盾构穿越桥梁时施工顺利进行的重要方法之一。
合理评估桩托位置，正确使用高强度的钻头，并在操作过程中注意细节，能够有效避免对桥梁造成破坏，保证盾构施工的安全性。
