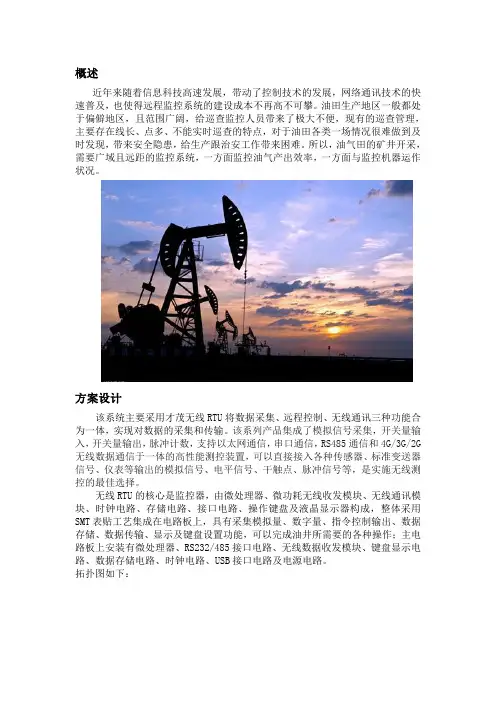

概述
近年来随着信息科技高速发展,带动了控制技术的发展,网络通讯技术的快速普及,也使得远程监控系统的建设成本不再高不可攀。
油田生产地区一般都处于偏僻地区,且范围广阔,给巡查监控人员带来了极大不便,现有的巡查管理,主要存在线长、点多、不能实时巡查的特点,对于油田各类一场情况很难做到及时发现,带来安全隐患,给生产跟治安工作带来困难。
所以,油气田的矿井开采,需要广域且远距的监控系统,一方面监控油气产出效率,一方面与监控机器运作状况。
方案设计
该系统主要采用才茂无线RTU将数据采集、远程控制、无线通讯三种功能合为一体,实现对数据的采集和传输。
该系列产品集成了模拟信号采集,开关量输入,开关量输出,脉冲计数,支持以太网通信,串口通信,RS485通信和4G/3G/2G 无线数据通信于一体的高性能测控装置,可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等,是实施无线测控的最佳选择。
无线RTU的核心是监控器,由微处理器、微功耗无线收发模块、无线通讯模块、时钟电路、存储电路、接口电路、操作键盘及液晶显示器构成,整体采用SMT表贴工艺集成在电路板上,具有采集模拟量、数字量、指令控制输出、数据存储、数据传输、显示及键盘设置功能,可以完成油井所需要的各种操作;主电路板上安装有微处理器、RS232/485接口电路、无线数据收发模块、键盘显示电路、数据存储电路、时钟电路、USB接口电路及电源电路。
拓扑图如下:
(仅供参考)
方案总结
通过系统化的整合处理,该系统不仅仅对生产安全做了监督监控,同时保护工作人员的生命财产安全,说明油田安全生产监控必不可少。
目前通信无线设备厂家正不断努力,在无线通信模块上加大研发步伐,为无线事业做贡献。

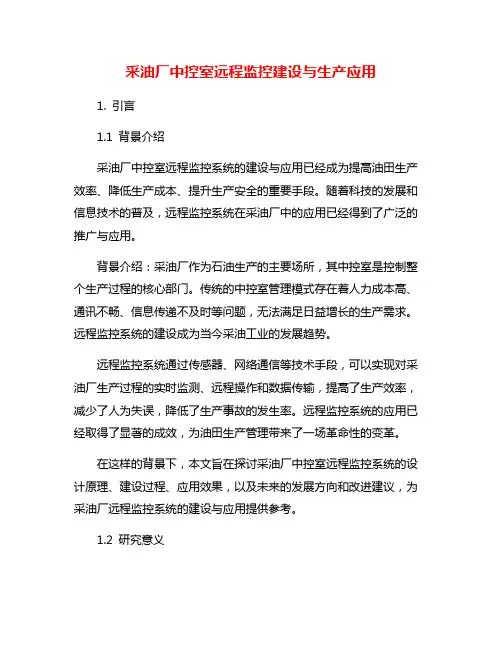

采油厂中控室远程监控建设与生产应用1. 引言1.1 背景介绍采油厂中控室远程监控系统的建设与应用已经成为提高油田生产效率、降低生产成本、提升生产安全的重要手段。
随着科技的发展和信息技术的普及,远程监控系统在采油厂中的应用已经得到了广泛的推广与应用。
背景介绍:采油厂作为石油生产的主要场所,其中控室是控制整个生产过程的核心部门。
传统的中控室管理模式存在着人力成本高、通讯不畅、信息传递不及时等问题,无法满足日益增长的生产需求。
远程监控系统的建设成为当今采油工业的发展趋势。
远程监控系统通过传感器、网络通信等技术手段,可以实现对采油厂生产过程的实时监测、远程操作和数据传输,提高了生产效率,减少了人为失误,降低了生产事故的发生率。
远程监控系统的应用已经取得了显著的成效,为油田生产管理带来了一场革命性的变革。
在这样的背景下,本文旨在探讨采油厂中控室远程监控系统的设计原理、建设过程、应用效果,以及未来的发展方向和改进建议,为采油厂远程监控系统的建设与应用提供参考。
1.2 研究意义采油厂中控室远程监控系统的建设与应用对于提高油田生产效率,降低作业风险,降低生产成本,以及提高生产管理水平具有重要的意义。
远程监控系统可以实现对采油过程的实时监测,能够及时掌握产量数据,生产参数以及设备运转状态,有效提高生产管理的及时性和精准性。
通过远程监控系统,可以通过云平台将数据集中管理,有效提高数据处理的效率,使得管理人员能够更加便捷的获取相关数据,做出及时决策。
远程监控系统还可以降低作业现场的人员数量,减少现场操作人员的工作强度,提高工作安全性。
采油厂中控室远程监控系统的建设与应用具有重大的实用价值和推广意义,有助于推动油田数字化管理水平的提升,实现油田生产的智能化和自动化。
1.3 研究目的采油厂中控室远程监控建设与生产应用的研究目的是为了提高采油过程中的安全性、效率和可靠性。
通过远程监控系统,可以实现对采油作业的实时监测、远程操作和数据采集,从而及时发现问题并进行处理,提高生产效率和降低生产风险。

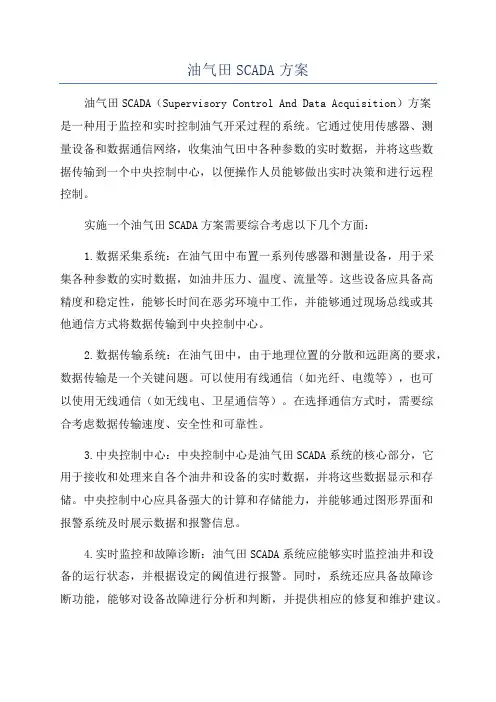

油气田SCADA方案油气田SCADA(Supervisory Control And Data Acquisition)方案是一种用于监控和实时控制油气开采过程的系统。
它通过使用传感器、测量设备和数据通信网络,收集油气田中各种参数的实时数据,并将这些数据传输到一个中央控制中心,以便操作人员能够做出实时决策和进行远程控制。
实施一个油气田SCADA方案需要综合考虑以下几个方面:1.数据采集系统:在油气田中布置一系列传感器和测量设备,用于采集各种参数的实时数据,如油井压力、温度、流量等。
这些设备应具备高精度和稳定性,能够长时间在恶劣环境中工作,并能够通过现场总线或其他通信方式将数据传输到中央控制中心。
2.数据传输系统:在油气田中,由于地理位置的分散和远距离的要求,数据传输是一个关键问题。
可以使用有线通信(如光纤、电缆等),也可以使用无线通信(如无线电、卫星通信等)。
在选择通信方式时,需要综合考虑数据传输速度、安全性和可靠性。
3.中央控制中心:中央控制中心是油气田SCADA系统的核心部分,它用于接收和处理来自各个油井和设备的实时数据,并将这些数据显示和存储。
中央控制中心应具备强大的计算和存储能力,并能够通过图形界面和报警系统及时展示数据和报警信息。
4.实时监控和故障诊断:油气田SCADA系统应能够实时监控油井和设备的运行状态,并根据设定的阈值进行报警。
同时,系统还应具备故障诊断功能,能够对设备故障进行分析和判断,并提供相应的修复和维护建议。
5.远程控制:油气田SCADA系统应具备远程控制功能,能够对油井和设备进行远程操作。
远程操作可以通过云端服务器实现,操作人员可以通过互联网远程操控设备,进行开关操作、调整参数等。
6.数据分析与决策支持:油气田SCADA系统应具备数据分析功能,能够对历史数据进行统计和分析,提取有价值的信息,为决策提供支持。
数据分析可以涉及油气开采效率的分析、投资回报率的计算等。
此外,系统还应提供实时报表和数据可视化功能,方便管理人员对油气田的整体运行状态进行监控和分析。
智慧油田解决方案智慧油田解决方案是一种基于先进技术和数据分析的综合性解决方案,旨在提高油田生产效率、降低成本、优化资源利用和减少环境影响。
该解决方案结合了物联网、大数据分析、人工智能和自动化控制等技术,为油田运营商提供了全面的智能化管理和监控系统。
一、智能采集与监测系统智慧油田解决方案的核心是智能采集与监测系统,通过安装传感器和监测设备,实时采集油田各项数据,包括井底压力、油井产量、油水比、油井温度等。
这些数据通过物联网技术传输到数据中心,并进行实时监测和分析。
运营商可以通过远程监控系统随时了解油田的运行状况,及时发现问题并采取措施。
二、大数据分析与预测智慧油田解决方案利用大数据分析技术对采集到的数据进行深入分析,提取有价值的信息和规律。
通过建立模型和算法,可以预测油田的产能、优化生产计划、预测设备故障和优化维修计划等。
这些预测和分析结果可以匡助运营商制定更科学合理的决策,提高生产效率和资源利用率。
三、智能化生产调度与控制智慧油田解决方案还包括智能化生产调度与控制系统,通过自动化控制技术实现对油田生产过程的智能化管理。
该系统可以根据数据分析结果,自动调整生产参数和工艺流程,实现最佳生产效率和资源利用。
同时,系统还可以实现对设备的远程监控和控制,及时发现设备故障并进行维修,减少停产时间和损失。
四、安全环保监测与管理智慧油田解决方案还注重安全环保监测与管理。
通过安装环境监测设备和安全预警系统,实时监测油田周边环境的变化和安全风险。
同时,通过数据分析和预测,可以提前发现潜在的安全隐患,采取相应的措施进行防范和管理。
这将有助于减少事故发生的概率,保护环境和员工的安全。
五、智能化维护与管理智慧油田解决方案还包括智能化维护与管理系统,通过设备状态监测和故障预测,实现对设备的智能化维护和管理。
系统可以根据设备运行状态和预测结果,制定维护计划和保养方案,实现设备的最佳运行状态和延长使用寿命。
同时,系统还可以进行设备库存管理和备件管理,提高维护效率和降低成本。
智慧油田解决方案智慧油田解决方案是基于先进的信息技术和物联网技术的一种综合性解决方案,旨在提高油田的生产效率、降低成本、提升安全性,并实现可持续发展。
该解决方案通过智能化的设备和系统,实现对油田各个环节的实时监测、数据分析和自动化控制,从而优化油田的运营管理,提高油田的产能和盈利能力。
1. 智能化采油系统智慧油田解决方案的核心是智能化采油系统,它包括以下几个关键组成部分:1.1 油井监测与控制系统该系统通过传感器、数据采集设备和远程监控平台,实现对油井的实时监测和远程控制。
传感器可以监测油井的产量、压力、温度等参数,并将数据传输到数据采集设备,再通过远程监控平台进行数据分析和决策支持。
远程控制功能可以实现对油井的远程启停、调整产量等操作,提高采油效率。
1.2 油田数据管理系统油田数据管理系统是对采集到的油田数据进行存储、管理和分析的平台。
它可以将来自各个油井的数据进行集中管理,并提供数据查询、统计分析、报表生成等功能。
通过对数据的深度挖掘和分析,可以帮助油田管理者及时发现问题、优化运营策略,提高油田的生产效率和经济效益。
1.3 智能化注水系统注水是提高油井产能的重要手段之一。
智慧油田解决方案中的智能化注水系统可以根据油井的实时状态和需求,自动调整注水量和注水压力,提高注水效果。
该系统可以通过传感器监测油井的地层压力、水位、注水效果等参数,并通过自动控制阀门和泵站,实现对注水过程的精确控制。
2. 智能化油田管理系统智慧油田解决方案还包括智能化油田管理系统,它是对整个油田运营过程进行综合管理的平台。
该系统可以实现对油田设备的远程监测和故障诊断,及时发现设备异常并进行维修保养,避免因设备故障导致的生产中断和安全事故。
此外,该系统还可以对油田的人力资源、物资采购、财务管理等进行集中管理,提高油田的管理效率和决策水平。
3. 智能化安全监控系统油田是一个高风险的工作环境,安全是油田运营的重要保障。
智慧油田解决方案中的智能化安全监控系统可以通过视频监控、火灾报警、气体检测等手段,实时监测油田的安全状况,并及时发出警报和采取应急措施。
油田远程监控系统_技术方案(总32页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除油田远程视频监控系统技术方案2012年9月联系人:***手机:目录第一章建设背景 ................................................. 错误!未定义书签。
第二章需求分析 ................................................. 错误!未定义书签。
第三章系统总体设计 ................................................ 错误!未定义书签。
系统设计的原则.................................................... 错误!未定义书签。
系统设计的依据与规范.............................................. 错误!未定义书签。
系统设计思路...................................................... 错误!未定义书签。
监控系统示意图................................................... 错误!未定义书签。
第四章系统前端设计 .............................................. 错误!未定义书签。
前端设备配置选型................................................... 错误!未定义书签。
无线数字视频服务器................................................. 错误!未定义书签。
野外一体化云台摄像机............................................... 错误!未定义书签。
前端避雷设施....................................................... 错误!未定义书签。
第五章系统控制中心设计 ............................................. 错误!未定义书签。
视频解码服务器.............................................. 错误!未定义书签。
视频管理服务器.............................................. 错误!未定义书签。
视频存储服务器.............................................. 错误!未定义书签。
监控电视墙 .................................................. 错误!未定义书签。
其他配套设施 ................................................ 错误!未定义书签。
第六章项目组织与实施 ............................................... 错误!未定义书签。
施工组织与准备.................................................... 错误!未定义书签。
施工物料准备与现场检查............................................ 错误!未定义书签。
安全文明施工....................................................... 错误!未定义书签。
施工管理与质量检查................................................. 错误!未定义书签。
第七章系统技术支持与人员培训....................................... 错误!未定义书签。
第一章建设背景油田的采油井、输油管和储油罐大都分布在野外,抽油机连续不断的正常运行、输油管的连续传输、储油罐的安全存储与企业的经济效益息息相关。
对采油井、输油管和储油罐工作状态的实时监控一直是生产作业单位一项重要和困难的内容,随着油田自动化信息系统建设的逐步推进,油田内部从以前粗放式管理向信息化管理过渡,逐步加强了对采油到输油过程的集中管理。
油田自动化信息系统要求建立包括油井远程视频监控、配电线路自动化系统、输油管线泄露监测、集输站库自动化监控等多系统的监控平台,其中的油田远程视频监控系统目的是利用现场监控系统,实现数据源头自动采集,借助油田现有网络资源自动加载到厂级实时数据库,为各级管理部门应用提供开放的数据平台,使生产和管理人员及时控制和掌握生产动态,从而实现整个生产过程的自动化;并且确保24 小时无人值守的监控方式,以保证采油井、输油管和储油罐不会因复杂的工作状况以及工作人员的违章操作、不法分子的蓄意破坏等的影响,造成不必要甚至是巨大的损失。
第二章需求分析行业特点:气候环境较为恶劣,雪、雾、风沙等自然现象较为普遍,且气温波动较大。
石油化工企业一般地处偏远、空旷、覆盖范围广,油田采油工区各个采油点分布比较分散。
系统扩充性强:采油点随工作的进展,随时可能增加或拆除。
监控前端包括网络摄像机(或视频网络服务器)、可控云台、报警信号发生器(火灾、气体泄露、防盗等)等部分组成,将音频、视频、报警等信号,转换压缩成网络可以传输的数据包,经网络传回监控中心的服务器,进行集中处理。
前端的监控摄像机应该安装室外带雨刷除尘功能的温控护罩以避免粉尘油渍损坏摄像机,将摄像机的视频线接入网络视频服务器。
将油压表、流量表等数据总线接入网络视频服务器,利用网络视频服务器的透明通道进行传输。
在系统控制中还可以接入电流电压检测模块、温度湿度检测模块,这些检测模块都可以共享网络视频服务器的数据通道。
网络视频服务器接入本地无线监控网络。
要求全天 24 小时实时监控所有油井视频图像。
第三章系统总体设计系统设计的原则开放性原则设计的现场总线结构是开放性系统,实现与未来设备的更多互连和互操作。
先进性监控系统应尽量采用先进技术产品设备,只有采用先进技术设备,才能保证系统先进性。
可靠性系统的可靠性是第一位的,在方案设计中必须充分考虑系统的安全,依照安全国家标准采取安全管理措施,保证网路的安全可靠运行。
经济性系统的经济性是一个重要因素,使系统具有良好的性能价格比是共缆监控系统设计的一个重要原则。
可扩展性在系统需要扩展时,前端设备数量将灵活增加,不改变系统的运行方式,以保证用户的投资安全。
实用性采用高科技手段,进行智能化设计,尽量减少系统操作的复杂性,并作到系统工作稳定可靠,维护简单;软件使用界面友好,完全达到智能化控制。
系统设计的依据与规范依据的相关规范包括:《中华人民共和国公共安全行业标准》(GA/T 74-94)《工业与民用闭路监视电视系统工程技术规范》(GB50198-94)《安全防范系统工程程序与要求》(GA/T75-94)《电气设备安全设计导则》GB4064《电气设备抗干扰特性》GB4890《电气设备雷击保护导则》GB7450《电力设施抗震设计与规范》GB50260-96《中华人民共和国公共安全行业标准》(GA/T 74-94)《中华人民共和国安全防范工程技术规范》(GB50348-2004)系统设计思路系统组成:数字无线监控分三个组成部分:前端图像采集系统(含供电系统)、无线传输系统、后端监控管理指挥系统,我们根据油田现场的实际情况采用“远程数字无线视频监控”的系统方案。
其中,无线传输系统采用运营商成熟的3G网络数据传输平台,传输通道带宽与负载能力均可满足系统需求,本方案中,拟采用中国电信3G制式标准CDMA2000(EVDO)网络进行传输。
该系统满足本地监控和中心联网多级网络化视频监控的需求。
可24 小时实时监控油田安全情况 , 降低了安全监控人员的劳动强度,为监控中心指挥提供强有力的保障,使各级监视中心的调度人员通过监视远端传送上来的现场图像,直观、准确、及时地了解各工区的实际情况。
其中数据&视频无线信号的传输及采集部分,由前端无线视频服务器提供单独数据传输DTU功能实现,工业数据采集设备:电流、电压、用电量、油液流量、压力、温度、液面、示功图、功率、功率因数等各种数据传感器将相应参数汇聚到前端无线视频服务器。
无线视频服务器设备可提供RS232/485总线透明接口,将工业设备采集数据传输至各级监控中心(采集站、作业区、厂区等)。
数据传输至各采集站,作业区,厂区监控中心后,视频解码器设备还原出RS232/485信号至数据接收器,即可完成工业数据的采集,传输,汇总。
监控系统示意图第四章系统前端设计前端设备是监控系统重要组成部分,对系统的前端设计方法如下:前端设备配置选型为了实现油田远程视频监控的功能,对系统的设备的选择必须根据设计要求采用符合标准规范和现场使用环境需求的产品。
无线数字视频服务器DVS网络视频服务器,符合工业级标准,适用于分布广、布线难、距离远、临时性、移动性、传统连线方式难于实现的地方,使安防监控可应用于森林、电力、海事、车载、油田、环保、水利、气象等领域;采用视频压缩技术,压缩比高,且处理非常灵活;支持完整的TCP/IP协议簇,支持视频、音频、报警、语音数据、串行数据通过TCP/IP网络传输;支持PPPOE、DHCP,ICMP协议;内置WEB预览功能,可进行IE访问和浏览实时视频;支持云台与电动镜头的控制,支持多种解码器协议,可进行预置位、巡航、轨迹的设置与调用;支持RS-232串口网络透明通道传输;支持双向双工语音对讲;具有报警输入、移动侦测报警、报警联动输出等报警功能;支持定时抓拍图片传输技术;支持路由上网,DMZ,NAT功能;支持RTU数据,报警数据,设备信息等数据叠加到字幕显示;支持网口,串口数据与视频数据流之间的QOS保证功能;支持多种数据存储方式,服务器存储,本地SD卡存储;支持手机和PC客户端远程实时浏览视频图像。
技术参数视频压缩标准回放分辨率QCIF/CIF/2CIF/DCIF/4CIF(D1)视频输入路数1-4路视频输入接口BNC(电平:,阻抗:75Ω),支持PAL制视频帧率PAL:1--25帧/秒码流类型视频流/复合流压缩输出码率16K~2M可调,也可自定义。
(上限2M,单位:bps)音频输入路数1-4路音频输入接口BNC(电平:2Vp-p,阻抗:Ω)音频压缩标准ADPAM音频压缩码率8Kbps语音对讲输入1路(电平:2Vp-p,阻抗:1kΩ)通讯接口1个RJ45以太网口,1个RS232口,1个RS485口网络功能TCP/IP, PPPOE,DDNS, FTP,DNS, DMZ,NTP,DHCP,NAT,ICMP 报警输入4路GPIO报警输出4路GPIO存储容量1G~32G SD卡电源DC 12V功耗≤7W工作温度-20℃--+65℃工作湿度10%~90%(非凝结)尺寸(mm)45mm(高)×262mm(宽)×(深)重量≤2Kg野外一体化云台摄像机产品性能特点:专为全天候环境设计,由高强度金属材料制成,防紫外线、防水、耐老化、防酸雨、耐高温、抗腐蚀。
